2. LED Technik 2019
Innovative VisCom Licht Konzepte in LED:
Einsatz in der Visuellen Kommunikation
Effiziente- und nachhaltige Ausleuchtung in
Werbetechnik, Messe- und Ladenbau
Referenten:
Mario Wolf (BDM/ Sales Consultant, NP LIGHTING)
Dipl. Ing. Gordon Bialk (R&D/ Technik, NP LIGHTING)

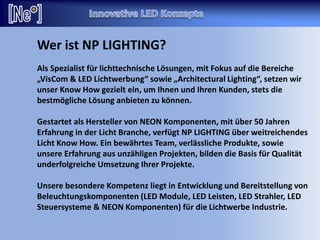

3. Wer ist NP LIGHTING?
Als Spezialist für lichttechnische Lösungen, mit Fokus auf die Bereiche
„VisCom & LED Lichtwerbung“ sowie „Architectural Lighting“, setzen wir
unser Know How gezielt ein, um Ihnen und Ihren Kunden, stets die
bestmögliche Lösung anbieten zu können.
Gestartet als Hersteller von NEON Komponenten, mit über 50 Jahren
Erfahrung in der Licht Branche, verfügt NP LIGHTING über weitreichendes
Licht Know How. Ein bewährtes Team, verlässliche Produkte, sowie
unsere Erfahrung aus unzähligen Projekten, bilden die Basis für Qualität
underfolgreiche Umsetzung Ihrer Projekte.
Unsere besondere Kompetenz liegt in Entwicklung und Bereitstellung von
Beleuchtungskomponenten (LED Module, LED Leisten, LED Strahler, LED
Steuersysteme & NEON Komponenten) für die Lichtwerbe Industrie.

4. Worum geht es in der Lichtwerbung?
Sie entwickeln, produzieren und/ oder vertreiben werbetechnische
Anlagen.
Ihr Kunde möchte Wahrnehmung im Markt mittels
Lichtwerbung erreichen und/ oder diese- weiter steigern.
Ihre Werbeanlage soll vorrangig:
- Lichtstark und homogen leuchten („..illuminiert sein“)
- Ihre Botschaft transportieren und positiv auffallen
- Attraktiv sein = weithin anziehend wirken
- Eine hohe Wiedererkennbarkeit aufweisen (Brand
Awareness)
Aufwand, also Kosten/ Nutzen und natürlich Nachhaltigkeit, sind
weitere wichtige Punkte, welche es zu berücksichtigen gilt.

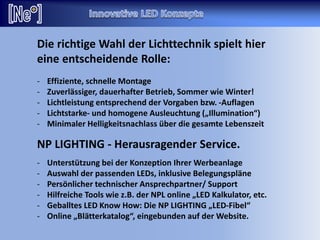

5. Die richtige Wahl der Lichttechnik spielt hier
eine entscheidende Rolle:
- Effiziente, schnelle Montage
- Zuverlässiger, dauerhafter Betrieb, Sommer wie Winter!
- Lichtleistung entsprechend der Vorgaben bzw. -Auflagen
- Lichtstarke- und homogene Ausleuchtung („Illumination“)
- Minimaler Helligkeitsnachlass über die gesamte Lebenszeit
NP LIGHTING - Herausragender Service.
- Unterstützung bei der Konzeption Ihrer Werbeanlage
- Auswahl der passenden LEDs, inklusive Belegungspläne
- Persönlicher technischer Ansprechpartner/ Support
- Hilfreiche Tools wie z.B. der NPL online „LED Kalkulator, etc.
- Geballtes LED Know How: Die NP LIGHTING „LED-Fibel“
- Online „Blätterkatalog“, eingebunden auf der Website.

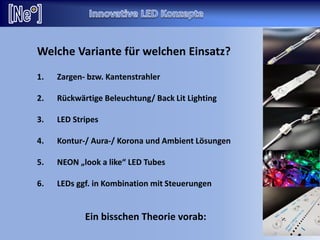

6. Welche Variante für welchen Einsatz?
1. Zargen- bzw. Kantenstrahler
2. Rückwärtige Beleuchtung/ Back Lit Lighting
3. LED Stripes
4. Kontur-/ Aura-/ Korona und Ambient Lösungen
5. NEON „look a like“ LED Tubes
6. LEDs ggf. in Kombination mit Steuerungen
Ein bisschen Theorie vorab:

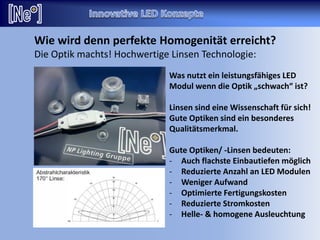

7. Wie wird denn perfekte Homogenität erreicht?
Die Optik machts! Hochwertige Linsen Technologie:
Was nutzt ein leistungsfähiges LED
Modul wenn die Optik „schwach“ ist?
Linsen sind eine Wissenschaft für sich!
Gute Optiken sind ein besonderes
Qualitätsmerkmal.
Gute Optiken/ -Linsen bedeuten:
- Auch flachste Einbautiefen möglich
- Reduzierte Anzahl an LED Modulen
- Weniger Aufwand
- Optimierte Fertigungskosten
- Reduzierte Stromkosten
- Helle- & homogene Ausleuchtung

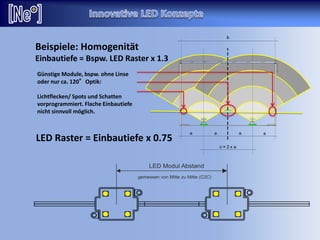

8. Beispiele: Homogenität
Einbautiefe = Bspw. LED Raster x 1.3
LED Raster = Einbautiefe x 0.75
Günstige Module, bspw. ohne Linse
oder nur ca. 120°Optik:
Lichtflecken/ Spots und Schatten
vorprogrammiert. Flache Einbautiefe
nicht sinnvoll möglich.

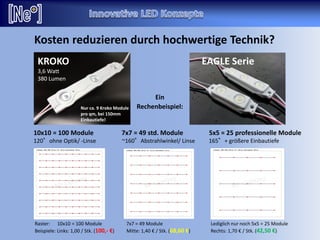

9. EAGLE Serie
10x10 = 100 Module 7x7 = 49 std. Module 5x5 = 25 professionelle Module
120°ohne Optik/ -Linse ~160°Abstrahlwinkel/ Linse 165°+ größere Einbautiefe
KROKO
3,6 Watt
380 Lumen
Nur ca. 9 Kroko Module
pro qm, bei 150mm
Einbautiefe!
Raster: 10x10 = 100 Module 7x7 = 49 Module Lediglich nur noch 5x5 = 25 Module
Beispiele: Links: 1,00 / Stk. (100,- €) Mitte: 1,40 € / Stk. (68,60 €) Rechts: 1,70 € / Stk. (42,50 €)
Kosten reduzieren durch hochwertige Technik?
Ein
Rechenbeispiel:

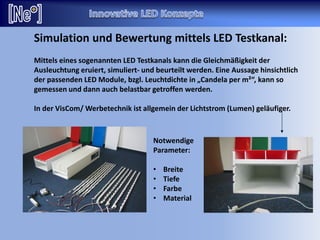

10. Mittels eines sogenannten LED Testkanals kann die Gleichmäßigkeit der
Ausleuchtung eruiert, simuliert- und beurteilt werden. Eine Aussage hinsichtlich
der passenden LED Module, bzgl. Leuchtdichte in „Candela per m²“, kann so
gemessen und dann auch belastbar getroffen werden.
In der VisCom/ Werbetechnik ist allgemein der Lichtstrom (Lumen) geläufiger.
Notwendige
Parameter:
• Breite
• Tiefe
• Farbe
• Material
Simulation und Bewertung mittels LED Testkanal:

11. LED Modul Ketten (Kanten- & Back Lit Ausleuchtung)
Die LED Modul Kette ist das heute am häufigsten eingesetzte LED System in
der Werbetechnik. Perfekt geeignet zur Ausleuchtung von Profil-
Buchstaben, Leuchtkästen oder z.B. auch Spanntuchanlagen, Lichtdecken
uvm. . Modul Ketten gibt es für die rückwärtige- als auch für die Kanten-
bzw. Zargen Ausleuchtung.
Durch ihre hohe Flexibilität, sind diese in jeglicher Form, entsprechend der
Konturen und Geraden, einfach und schnell zu verlegen. Die Wahl des
richtigen LED Verlegerasters, bedingt die bestmögliche Homogenität.
Alle abgebildeten Artikel und/ oder Firmenlogos dienen nur zur Leistungsdarstellung und zu Referenzzwecken. Die Rechte an den abgebildeten Logos und Markennamen liegen
ausschließlich bei den jeweiligen Copyright- bzw. Markeninhabern.

12. Innovation: (Doppel-)Linsen Technologie

13. Innovation: Hocheffiziente LEDs und -Optiken (Linsen)
Hintergrund-
Beleuchtung:
Z.B.: Mit nur 9 Stk.
KROKO Modulen
pro qm.*
Erreicht wird dies
durch sehr flach
und -breit
strahlender Linsen
& leistungsstarken
LEDs!
(*Bei z.B. 150mm
Einbautiefe)
Kantenstrahler
Beleuchtung:
Z.B.: Nur 6 Stk
M60 Module
pro lfm., pro
lange Seite.
Und dies bei
einer
Lichtbrücke bis
zu 3 Metern!
(Bei z.B. 3m x 3m
sind das gerade 36
Stk. M60 Module
bei 9 qm Fläche!)

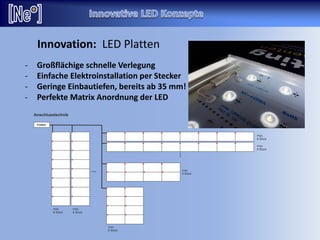

14. Innovation: LED Platten
- Großflächige schnelle Verlegung
- Einfache Elektroinstallation per Stecker
- Geringe Einbautiefen, bereits ab 35 mm!
- Perfekte Matrix Anordnung der LED

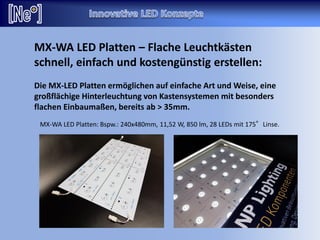

15. MX-WA LED Platten – Flache Leuchtkästen
schnell, einfach und kostengünstig erstellen:
Die MX-LED Platten ermöglichen auf einfache Art und Weise, eine
großflächige Hinterleuchtung von Kastensystemen mit besonders
flachen Einbaumaßen, bereits ab > 35mm.
MX-WA LED Platten: Bspw.: 240x480mm, 11,52 W, 850 lm, 28 LEDs mit 175°Linse.

16. Innovation: ORCA LED Module - IP68 Module
Die neuen NP LIGHTING „ORCA“ LED Module bieten sich ideal für
den Einsatz im ungeschützten Außenbereich an.
Einsatzzweck: Vorrangig z.B. Korona Effekte
• IP68 (->Staubdicht, Wasserdichtigkeit: Eintauchbar..!)
• Weiter Abstrahlwinkel
• Leuchtstark
• Integrierter Konstantstromregler
• Bsp.: „Korona“ Effekt Ausleuchtung, also die offene Verlegung auf der Rückseite.

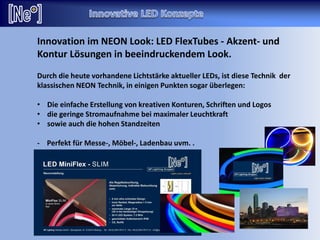

17. Innovation im NEON Look: LED FlexTubes - Akzent- und
Kontur Lösungen in beeindruckendem Look.
Durch die heute vorhandene Lichtstärke aktueller LEDs, ist diese Technik der
klassischen NEON Technik, in einigen Punkten sogar überlegen:
• Die einfache Erstellung von kreativen Konturen, Schriften und Logos
• die geringe Stromaufnahme bei maximaler Leuchtkraft
• sowie auch die hohen Standzeiten
- Perfekt für Messe-, Möbel-, Ladenbau uvm. .

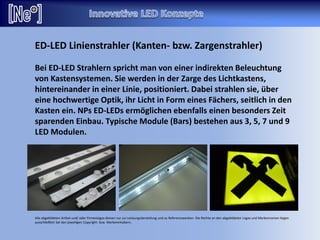

18. ED-LED Linienstrahler (Kanten- bzw. Zargenstrahler)
Bei ED-LED Strahlern spricht man von einer indirekten Beleuchtung
von Kastensystemen. Sie werden in der Zarge des Lichtkastens,
hintereinander in einer Linie, positioniert. Dabei strahlen sie, über
eine hochwertige Optik, ihr Licht in Form eines Fächers, seitlich in den
Kasten ein. NPs ED-LEDs ermöglichen ebenfalls einen besonders Zeit
sparenden Einbau. Typische Module (Bars) bestehen aus 3, 5, 7 und 9
LED Modulen.
Alle abgebildeten Artikel und/ oder Firmenlogos dienen nur zur Leistungsdarstellung und zu Referenzzwecken. Die Rechte an den abgebildeten Logos und Markennamen liegen
ausschließlich bei den jeweiligen Copyright- bzw. Markeninhabern.

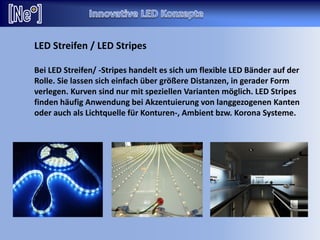

19. LED Streifen / LED Stripes
Bei LED Streifen/ -Stripes handelt es sich um flexible LED Bänder auf der
Rolle. Sie lassen sich einfach über größere Distanzen, in gerader Form
verlegen. Kurven sind nur mit speziellen Varianten möglich. LED Stripes
finden häufig Anwendung bei Akzentuierung von langgezogenen Kanten
oder auch als Lichtquelle für Konturen-, Ambient bzw. Korona Systeme.

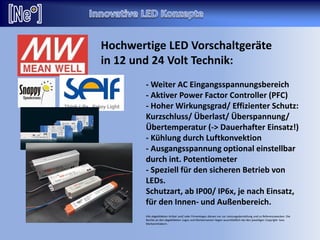

20. - Weiter AC Eingangsspannungsbereich
- Aktiver Power Factor Controller (PFC)
- Hoher Wirkungsgrad/ Effizienter Schutz:
Kurzschluss/ Überlast/ Überspannung/
Übertemperatur (-> Dauerhafter Einsatz!)
- Kühlung durch Luftkonvektion
- Ausgangsspannung optional einstellbar
durch int. Potentiometer
- Speziell für den sicheren Betrieb von
LEDs.
Schutzart, ab IP00/ IP6x, je nach Einsatz,
für den Innen- und Außenbereich.
Alle abgebildeten Artikel und/ oder Firmenlogos dienen nur zur Leistungsdarstellung und zu Referenzzwecken. Die
Rechte an den abgebildeten Logos und Markennamen liegen ausschließlich bei den jeweiligen Copyright- bzw.
Markeninhabern.
Hochwertige LED Vorschaltgeräte
in 12 und 24 Volt Technik:

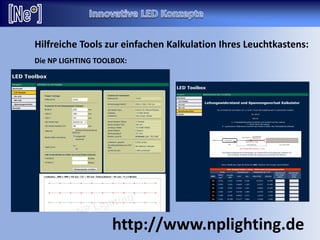

21. http://www.nplighting.de
Hilfreiche Tools zur einfachen Kalkulation Ihres Leuchtkastens:
Die NP LIGHTING TOOLBOX:

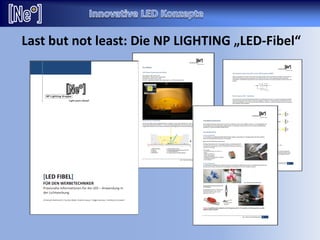

22. Last but not least: Die NP LIGHTING „LED-Fibel“

23. Verarbeitung
ab > +5°C
Kabelenden isolieren
(Prävention der Kurzschluss Gefahr an
Metallflächen)
..auch incl. Farbkennzeichnung
Zubehör & Werkzeug zur Verarbeitung: Alles aus einer Hand.
Parallel Zange, zur sicheren
Verarbeitung von Verbindern.

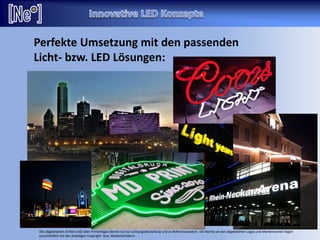

24. Perfekte Umsetzung mit den passenden
Licht- bzw. LED Lösungen:
Alle abgebildeten Artikel und/ oder Firmenlogos dienen nur zur Leistungsdarstellung und zu Referenzzwecken. Die Rechte an den abgebildeten Logos und Markennamen liegen
ausschließlich bei den jeweiligen Copyright- bzw. Markeninhabern.

25. Herzlichen Dank für Ihr Interesse.
Wir beraten Sie gerne. Fordern Sie uns!
NP LIGHTING Vertriebs GmbH
Speckgraben 19
D-34414 Warburg
Phone/DL: +49(0)5641 7811-10
E-Mail: info@nplighting.de
https://www.nplighting.de/
