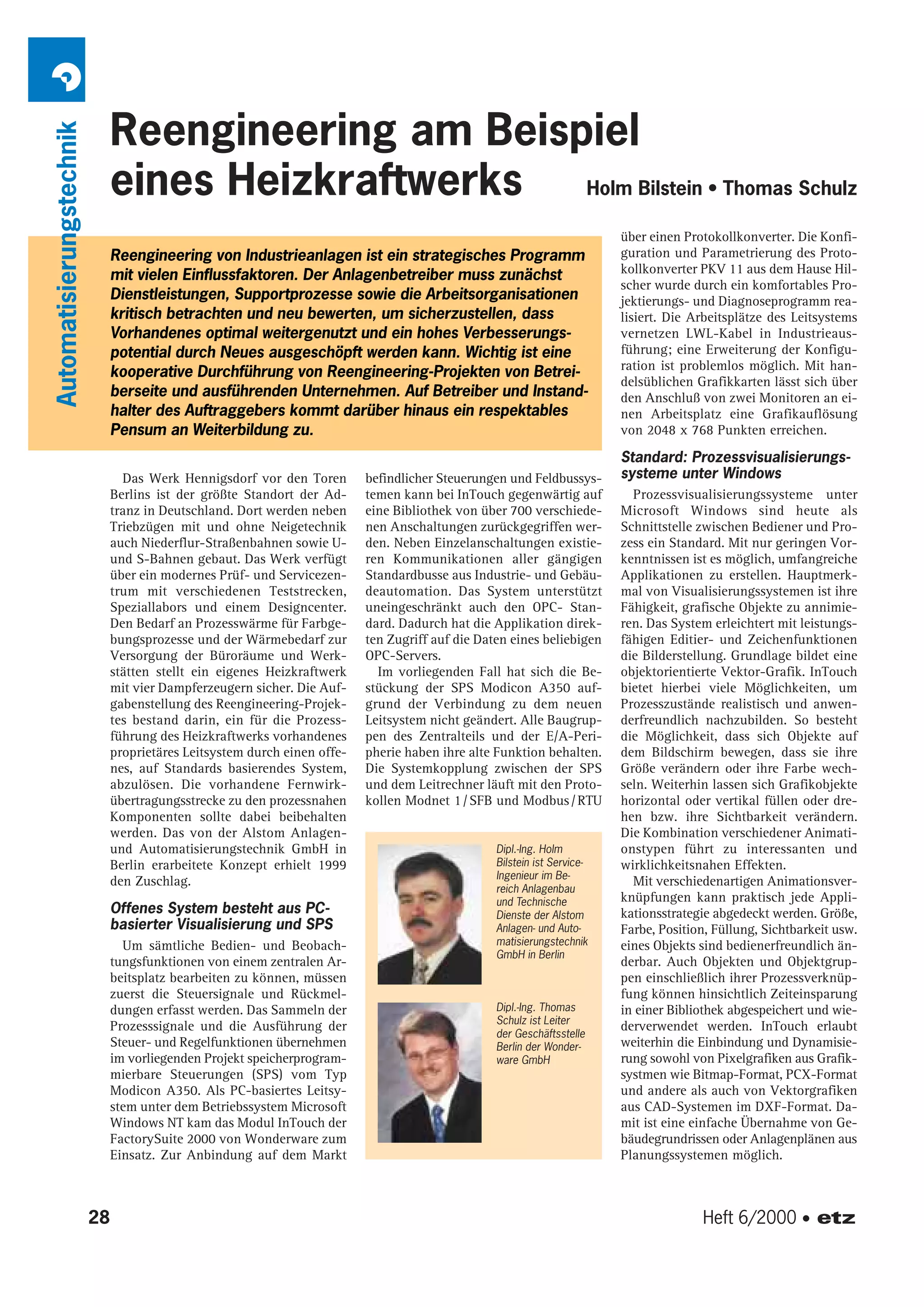

Reengineering am Beispiel
Automatisierungstechnik



                               eines Heizkraftwerks  Holm Bilstein • Thomas Schulz

                                                                                                                          über einen Protokollkonverter. Die Konfi-
                               Reengineering von Industrieanlagen ist ein strategisches Programm                          guration und Parametrierung des Proto-
                               mit vielen Einflussfaktoren. Der Anlagenbetreiber muss zunächst                            kollkonverter PKV 11 aus dem Hause Hil-
                                                                                                                          scher wurde durch ein komfortables Pro-
                               Dienstleistungen, Supportprozesse sowie die Arbeitsorganisationen                          jektierungs- und Diagnoseprogramm rea-
                               kritisch betrachten und neu bewerten, um sicherzustellen, dass                             lisiert. Die Arbeitsplätze des Leitsystems
                               Vorhandenes optimal weitergenutzt und ein hohes Verbesserungs-                             vernetzen LWL-Kabel in Industrieaus-
                               potential durch Neues ausgeschöpft werden kann. Wichtig ist eine                           führung; eine Erweiterung der Konfigu-
                                                                                                                          ration ist problemlos möglich. Mit han-
                               kooperative Durchführung von Reengineering-Projekten von Betrei-
                                                                                                                          delsüblichen Grafikkarten lässt sich über
                               berseite und ausführenden Unternehmen. Auf Betreiber und Instand-                          den Anschluß von zwei Monitoren an ei-
                               halter des Auftraggebers kommt darüber hinaus ein respektables                             nen Arbeitsplatz eine Grafikauflösung
                               Pensum an Weiterbildung zu.                                                                von 2048 x 768 Punkten erreichen.
                                                                                                                          Standard: Prozessvisualisierungs-
                                 Das Werk Hennigsdorf vor den Toren        befindlicher Steuerungen und Feldbussys-       systeme unter Windows
                               Berlins ist der größte Standort der Ad-     temen kann bei InTouch gegenwärtig auf           Prozessvisualisierungssysteme unter
                               tranz in Deutschland. Dort werden neben     eine Bibliothek von über 700 verschiede-       Microsoft Windows sind heute als
                               Triebzügen mit und ohne Neigetechnik        nen Anschaltungen zurückgegriffen wer-         Schnittstelle zwischen Bediener und Pro-
                               auch Niederflur-Straßenbahnen sowie U-      den. Neben Einzelanschaltungen existie-        zess ein Standard. Mit nur geringen Vor-
                               und S-Bahnen gebaut. Das Werk verfügt       ren Kommunikationen aller gängigen             kenntnissen ist es möglich, umfangreiche
                               über ein modernes Prüf- und Servicezen-     Standardbusse aus Industrie- und Gebäu-        Applikationen zu erstellen. Hauptmerk-
                               trum mit verschiedenen Teststrecken,        deautomation. Das System unterstützt           mal von Visualisierungssystemen ist ihre
                               Speziallabors und einem Designcenter.       uneingeschränkt auch den OPC- Stan-            Fähigkeit, grafische Objekte zu annimie-
                               Den Bedarf an Prozesswärme für Farbge-      dard. Dadurch hat die Applikation direk-       ren. Das System erleichtert mit leistungs-
                               bungsprozesse und der Wärmebedarf zur       ten Zugriff auf die Daten eines beliebigen     fähigen Editier- und Zeichenfunktionen
                               Versorgung der Büroräume und Werk-          OPC-Servers.                                   die Bilderstellung. Grundlage bildet eine
                               stätten stellt ein eigenes Heizkraftwerk      Im vorliegenden Fall hat sich die Be-        objektorientierte Vektor-Grafik. InTouch
                               mit vier Dampferzeugern sicher. Die Auf-    stückung der SPS Modicon A350 auf-             bietet hierbei viele Möglichkeiten, um
                               gabenstellung des Reengineering-Projek-     grund der Verbindung zu dem neuen              Prozesszustände realistisch und anwen-
                               tes bestand darin, ein für die Prozess-     Leitsystem nicht geändert. Alle Baugrup-       derfreundlich nachzubilden. So besteht
                               führung des Heizkraftwerks vorhandenes      pen des Zentralteils und der E/A-Peri-         die Möglichkeit, dass sich Objekte auf
                               proprietäres Leitsystem durch einen offe-   pherie haben ihre alte Funktion behalten.      dem Bildschirm bewegen, dass sie ihre
                               nes, auf Standards basierendes System,      Die Systemkopplung zwischen der SPS            Größe verändern oder ihre Farbe wech-
                               abzulösen. Die vorhandene Fernwirk-         und dem Leitrechner läuft mit den Proto-       seln. Weiterhin lassen sich Grafikobjekte
                               übertragungsstrecke zu den prozessnahen     kollen Modnet 1 / SFB und Modbus / RTU         horizontal oder vertikal füllen oder dre-
                               Komponenten sollte dabei beibehalten                                                       hen bzw. ihre Sichtbarkeit verändern.
                               werden. Das von der Alstom Anlagen-                                                        Die Kombination verschiedener Animati-
                               und Automatisierungstechnik GmbH in                                Dipl.-Ing. Holm         onstypen führt zu interessanten und
                               Berlin erarbeitete Konzept erhielt 1999                            Bilstein ist Service-   wirklichkeitsnahen Effekten.
                                                                                                  Ingenieur im Be-
                               den Zuschlag.                                                                                Mit verschiedenartigen Animationsver-
                                                                                                  reich Anlagenbau
                                                                                                  und Technische          knüpfungen kann praktisch jede Appli-
                               Offenes System besteht aus PC-                                     Dienste der Alstom      kationsstrategie abgedeckt werden. Größe,
                               basierter Visualisierung und SPS                                   Anlagen- und Auto-      Farbe, Position, Füllung, Sichtbarkeit usw.
                                 Um sämtliche Bedien- und Beobach-                                matisierungstechnik     eines Objekts sind bedienerfreundlich än-
                                                                                                  GmbH in Berlin
                               tungsfunktionen von einem zentralen Ar-                                                    derbar. Auch Objekten und Objektgrup-
                               beitsplatz bearbeiten zu können, müssen                                                    pen einschließlich ihrer Prozessverknüp-
                               zuerst die Steuersignale und Rückmel-                                                      fung können hinsichtlich Zeiteinsparung
                               dungen erfasst werden. Das Sammeln der                             Dipl.-Ing. Thomas       in einer Bibliothek abgespeichert und wie-
                                                                                                  Schulz ist Leiter
                               Prozesssignale und die Ausführung der                                                      derverwendet werden. InTouch erlaubt
                                                                                                  der Geschäftsstelle
                               Steuer- und Regelfunktionen übernehmen                             Berlin der Wonder-      weiterhin die Einbindung und Dynamisie-
                               im vorliegenden Projekt speicherprogram-                           ware GmbH               rung sowohl von Pixelgrafiken aus Grafik-
                               mierbare Steuerungen (SPS) vom Typ                                                         systmen wie Bitmap-Format, PCX-Format
                               Modicon A350. Als PC-basiertes Leitsy-                                                     und andere als auch von Vektorgrafiken
                               stem unter dem Betriebssystem Microsoft                                                    aus CAD-Systemen im DXF-Format. Da-
                               Windows NT kam das Modul InTouch der                                                       mit ist eine einfache Übernahme von Ge-
                               FactorySuite 2000 von Wonderware zum                                                       bäudegrundrissen oder Anlagenplänen aus
                               Einsatz. Zur Anbindung auf dem Markt                                                       Planungssystemen möglich.



                          28                                                                                                            Heft 6/2000 •

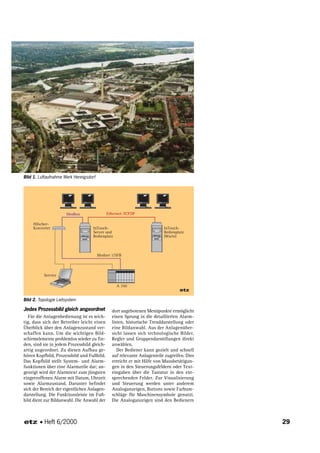

Bild 1. Luftaufnahme Werk Hennigsdorf




                      Modbus                 Ethernet-TCP/IP

     Hilscher-
     Konverter                     InTouch-                                 InTouch-
                                   Server und                               Bedienplatz
                                   Bedienplatz                              (Warte)



                                        Modnet 1/SFB


                                                  1   2   3 4   5   1   2

          Service

                                                  A 350


Bild 2. Topologie Leitsystem

Jedes Prozessbild gleich angeordnet            dort angebotenen Menüpunkte ermöglicht
   Für die Anlagenbedienung ist es wich-       einen Sprung in die detaillierten Alarm-
tig, dass sich der Betreiber leicht einen      listen, historische Trenddarstellung oder
Überblick über den Anlagenzustand ver-         eine Bildanwahl. Aus der Anlagenüber-
schaffen kann. Um die wichtigen Bild-          sicht lassen sich technologische Bilder,
schirmelemente problemlos wieder zu fin-       Regler und Gruppendarstellungen direkt
den, sind sie in jedem Prozessbild gleich-     anwählen.
artig angeordnet. Zu diesen Aufbau ge-            Der Bediener kann gezielt und schnell
hören Kopfbild, Prozessbild und Fußbild.       auf relevante Anlagenteile zugreifen. Dies
Das Kopfbild stellt System- und Alarm-         erreicht er mit Hilfe von Mausbetätigun-
funktionen über eine Alarmzeile dar; an-       gen in den Steuerungsfeldern oder Text-
gezeigt wird der Alarmtext zum jüngsten        eingaben über die Tastatur in den ent-
eingetroffenen Alarm mit Datum, Uhrzeit        sprechenden Felder. Zur Visualisierung
sowie Alarmzustand. Darunter befindet          und Steuerung werden unter anderem
sich der Bereich der eigentlichen Anlagen-     Analoganzeigen, Buttons sowie Farbum-
darstellung. Die Funktionsleiste im Fuß-       schläge für Maschinensymbole genutzt.
bild dient zur Bildanwahl. Die Anwahl der      Die Analoganzeigen sind den Bedienern



        • Heft 6/2000                                                                       29

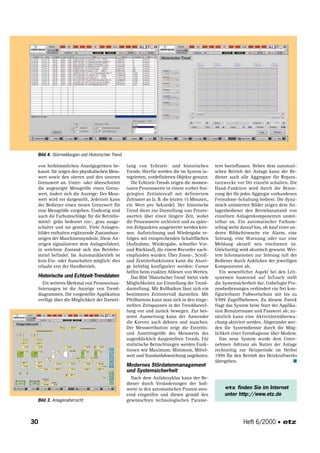

Bild 4. Störmeldungen und Historischer Trend

     von herkömmlichen Anzeigegeräten be-           lung von Echtzeit- und historischen             tern beeinflussen. Neben dem automati-
     kannt. Sie zeigen den physikalischen Mess-     Trends. Hierfür werden die im System in-        schen Betrieb der Anlage kann der Be-
     wert sowie den oberen und den unteren          tegrierten, vordefinierten Objekte genutzt.     diener auch alle Aggregate für Repara-
     Grenzwert an. Unter- oder überschreitet           Die Echtzeit-Trends zeigen die momen-        turzwecke vor Ort einzeln schalten. Die
     die angezeigte Messgröße einen Grenz-          tanen Prozesswerte in einem vorher fest-        Hand-Funktion wird durch die Benut-
     wert, ändert sich die Anzeige: Der Mess-       gelegten Zeitintervall mit definiertem          zung der für jedes Aggregat vorhandenen
     wert wird rot dargestellt. Jederzeit kann      Zeitraster an (z. B. die letzten 15 Minuten.,   Freinahme-Schaltung bedient. Die dyna-
     der Bediener einen neuen Grenzwert für         ein Wert pro Sekunde). Der historische          misch animierten Bilder zeigen dem An-
     eine Messgröße vorgeben. Eindeutig sind        Trend dient zur Darstellung von Prozes-         lagenbediener den Betriebszustand von
     auch die Farbumschläge für die Betriebs-       swerten über einen längere Zeit, wobei          einzelnen Anlagenkomponenten unmit-
     mittel: grün bedeutet ein-, grau ausge-        die Prozesswerte archiviert und zu späte-       telbar an. Ein automatischer Farbum-
     schaltet und rot gestört. Viele Anlagen-       ren Zeitpunkten ausgewertet werden kön-         schlag weist darauf hin, ob 6auf einer an-
     bilder enthalten ergänzende Zustandsan-        nen. Aufzeichnung und Wiedergabe er-            deren Bildschirmseite ein Alarm, eine
     zeigen der Maschinensymbole. Diese An-         folgen mit entsprechenden Schaltflächen         Störung, eine Warnung oder nur eine
     zeigen signalisieren dem Anlagenfahrer,        (Aufnahme, Wiedergabe, schneller Vor-           Meldung aktuell neu erschienen ist.
     in welchem Zustand sich das Betriebs-          und Rücklauf), die einem Recorder nach-         Gleichzeitig wird akustisch gewarnt. Wei-
     mittel befindet. Im Automatikbetrieb ist       empfunden wurden. Über Zoom-, Scroll-           tere Informationen zur Störung ruft der
     kein Ein- oder Ausschalten möglich: dies       und Zentrierfunktionen kann die Anzei-          Bediener durch Anklicken der jeweiligen
     erlaubt erst der Handbetrieb.                  ge beliebig konfiguriert werden; Cursor         Komponenten ab.
                                                    helfen beim exakten Ablesen von Werten.            Ein wesentlicher Aspekt bei den Leit-
     Historische und Echtzeit-Trenddaten               Das Bild ‘Historischer Trend’ bietet viele   systemen basierend auf InTouch stellt
        Ein weiteres Merkmal von Prozessvisua-      Möglichkeiten zur Einstellung der Trend-        die Systemsicherheit dar. Unbefugte Pro-
     lisierungen ist die Anzeige von Trend-         darstellung. Mit Rollbalken lässt sich ein      zessbedienungen verhindert ein frei kon-
     diagrammen. Die vorgestellte Applikation       bestimmtes Zeitintervall darstellen. Mit        figurierbarer Paßwortschutz mit bis zu
     verfügt über die Möglichkeit der Darstel-      Pfeilbuttons kann man sich in den einge-        9 999 Zugriffsebenen. Zu diesem Zweck
                                                    stellten Zeitspannen in der Trenddarstel-       fragt das System beim Start der Applika-
                                                    lung vor und zurück bewegen. Zur bes-           tion Benutzername und Passwort ab; zu-
                                                    seren Auswertung kann der Anwender              sätzlich kann eine Aktivitätenüberwa-
                                                    die Kurven auch dehnen und stauchen.            chung aktiviert werden. Abgerundet wer-
                                                    Der Messwertbutton zeigt die Eintritts-         den die Systemdienste durch die Mög-
                                                    und Austrittsgröße des Messwerts des            lichkeit einer Ferndiagnose über Modem.
                                                    augenblicklich dargestellten Trends. Für           Das neue System wurde dem Unter-
                                                    statistische Betrachtungen werden Funk-         nehmen Adtranz als Nutzer der Anlage
                                                    tionen wie Maximum, Minimum, Mittel-            rechtzeitig zur Heizperiode im Herbst
                                                    wert und Standardabweichung angeboten.          1999 für den Betrieb des Heizkraftwerks
                                                                                                    übergeben.                              ■
                                                    Modernes Stördatenmanagement
                                                    und Systemsicherheit
                                                      Nach dem Anfahrzyklus kann der Be-
                                                    diener durch Veränderungen der Soll-
                                                    werte in den automatischen Prozess steu-                 finden Sie im Internet
                                                    ernd eingreifen und diesen gemäß den                unter http://www.etz.de
     Bild 3. Anlagenübersicht                       gewünschten technologischen Parame-



30                                                                                                                Heft 6/2000 •
