Die Stadt Bad Soden hat durch die Implementierung von Green IT ein flexibles IT-System etabliert, das auf zwei zentrale Rechenzentren verteilt ist und eine signifikante Einsparung von 61% im Energieverbrauch ermöglicht. Der Einsatz von Thin Clients und Virtualisierung reduziert die Anzahl der Server und verbessert die Datenhaltung sowie die Backup-Strukturen. Als Resultat dieser Maßnahmen wurde das Projekt von der Deutschen Umwelthilfe als 'ECOIT Projekt des Monats' ausgezeichnet.

1. Umwelt schonen
und bessere IT -
Green IT Beispiel
Bad Soden
Dirk Franz
CCF AG
Rolf Kersten
Sun Microsystems GmbH
1

2. Green IT = Verzicht?
2

3. Der effizienteste Windows Desktop
Sun Ray Ultra Thin Clients an Sun Fire x64 Servern
+
4 Watt Stromverbrauch 400 Watt Stromverbrauch
20 Jahre Lebensdauer 50 gleichzeitige Benutzer
Remote Display Protocol
12 Watt pro Benutzer!
3

4. Leise
4
Bild von flickr::avatar-1

5. Flexibel
5
Bild von flickr::darkmatter

6. 1 Admin
4000 User 6
Bild von flickr::dheuer

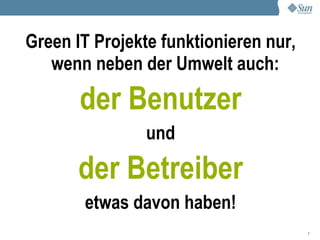

7. Green IT Projekte funktionieren nur,
wenn neben der Umwelt auch:
der Benutzer
und
der Betreiber
etwas davon haben!
7

8. Ein Praxisbeispiel
8

9. ...der IST-Zustand der IT im August 2007
Mehr als 7 RZ Standorte, sowie eine grosse Zahl von Aussenstellen und Home Offices
DSL – Verbindungen zwischen den Standorten
über 30 Serversysteme, schwerpunktmäßig
Microsoft Server mit lokalem Storage
Bandsicherung / USB-Festplattensicherung direkt
am Server
128 PC-Arbeitsplätze
57 Anwendungen
Manuelle Softwareverteilung
RZ Feuerwehr und Bauhof
Fuhrparkverwaltung
Friedhofsverwaltung
Backup des Bauhofs, der Feuerwehr und des Wasserwerks
Finanzbuchhaltung und Fileserver
9

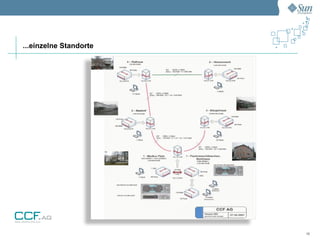

10. ...einzelne Standorte
10

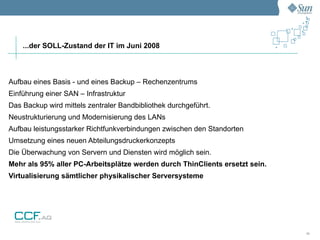

11. ...der SOLL-Zustand der IT im Juni 2008
Aufbau eines Basis - und eines Backup – Rechenzentrums
Einführung einer SAN – Infrastruktur
Das Backup wird mittels zentraler Bandbibliothek durchgeführt.
Neustrukturierung und Modernisierung des LANs
Aufbau leistungsstarker Richtfunkverbindungen zwischen den Standorten
Umsetzung eines neuen Abteilungsdruckerkonzepts
Die Überwachung von Servern und Diensten wird möglich sein.
Mehr als 95% aller PC-Arbeitsplätze werden durch ThinClients ersetzt sein.
Virtualisierung sämtlicher physikalischer Serversysteme
11

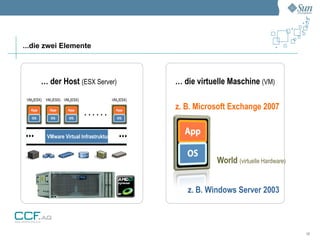

12. ...die zwei Elemente
… der Host (ESX Server) … die virtuelle Maschine (VM)
VM0(ESX) VM1(ESX) VM2(ESX) VMn(ESX)
z. B. Microsoft Exchange 2007
......
VMware Virtual Infrastruktur
World (virtuelle Hardware)
z. B. Windows Server 2003
12

13. ...das Desktopkonzept mit dem Virutal Desktop Connector
Virtual Desktop in
der Vi3 Umgebung
Sun Ray
Gobi 8 Sessions
mobile Thin Clients
(LAN, WLAN, GPRS, UMTS, HSDPA)
virtuelle
Workstations
virtual Rich-Client
Connection Broker {VDC}
physik.
Workstation
stationäre Thin Clients
(LAN)
physical Rich-Client Terminal Server
Sessions
13

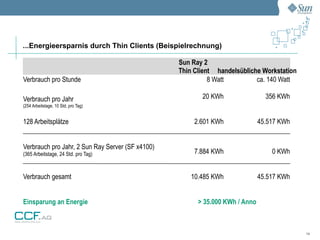

14. ...Energieersparnis durch Thin Clients (Beispielrechnung)
Sun Ray 2
Thin Client handelsübliche Workstation
Verbrauch pro Stunde 8 Watt ca. 140 Watt
Verbrauch pro Jahr 20 KWh 356 KWh
(254 Arbeitstage, 10 Std. pro Tag)
128 Arbeitsplätze 2.601 KWh 45.517 KWh
Verbrauch pro Jahr, 2 Sun Ray Server (SF x4100)
(365 Arbeitstage, 24 Std. pro Tag) 7.884 KWh 0 KWh
Verbrauch gesamt 10.485 KWh 45.517 KWh
Einsparung an Energie > 35.000 KWh / Anno
14

15. ...gemessener Energieverbrauch Stadt Bad Soden
h
uc
ra
rb
ve
gie
er
r En
de
ib en
b le
Ver
ch
no
…
15

16. ...Hardware, die eingesetzt wurde
16

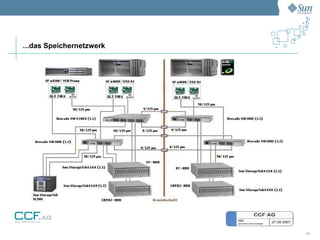

17. ...das Speichernetzwerk
17

18. Auszeichnung der Deutschen Umwelthilfe
“EcoIT Projekt des Monats”
18

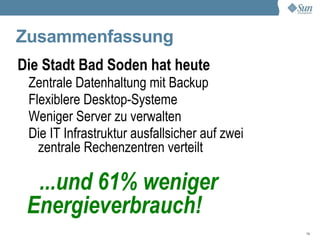

19. Zusammenfassung
Die Stadt Bad Soden hat heute
Zentrale Datenhaltung mit Backup
Flexiblere Desktop-Systeme
Weniger Server zu verwalten
Die IT Infrastruktur ausfallsicher auf zwei
zentrale Rechenzentren verteilt
...und 61% weniger
Energieverbrauch!
19
