Feuerverzinken
Automatisierungstechnik



                               – sicher ins Jahr 2000
                                                                                                        Alexander Georgiew • Thomas Schulz
                                                                                                                             Im anschließenden kontinuierlichen
                               Nach rekordverdächtigen drei Monaten konnte das Auto-                                      Behandlungsteil wird das Blech zuerst bei
                               matisierungsunternehmen Ematik GmbH eine komplexe Anlage                                   einer bis zu 880 °C hohen Blechtempera-
                               zur Feuerverzinkung von Bandstahl mit Übernahme aller vor-                                 tur spannungsarm geglüht. Der Ofen ver-
                                                                                                                          brennt dazu pro Stunde 2 500 m3 Erdgas.
                               handenen Datenbestände erfolgreich bei der Salzgitter AG in
                                                                                                                          Damit könnte man zwei Einfamilienhäu-
                               Betrieb nehmen. Die schnelle Umstellung des Leitsystems                                    ser ein Jahr beheizen. Unter einer Was-
                               ermöglichte nicht zuletzt die Offenheit des Automatisierungs-                              serstoffatmosphäre wird das Blech dann
                               systems FactorySuite.                                                                      wieder auf Verzinkungstemperatur von
                                                                                                                          450 °C gekühlt, um mit max. 175 m/min
                                                                                                                          durch ein Zinkbad zu laufen.
                                 Mit vorsichtigem Optimismus sieht die      und oberflächenveredeltes Feinblech mit          Durch den Wasserstoff wird die Ober-
                               Salzgitter AG, das zweitgrößte stahler-      elektrolytisch- bzw. feuerverzinkter Ober-    fläche aktiviert, um sich mit dem Zink zu
                               zeugende Unternehmen in Deutschland,         fläche produziert. Veredeltes Feinblech ist   verbinden. Mittels zweier Schlitzdüsen,
                               dem Abschluß des laufenden Geschäfts-        einer der wichtigsten Werkstoffe der Au-      die mit definiertem Druck das überschüs-
                               jahrs 1998/99. Trotz der schwierigen         tomobilindustrie.                             sige Zink vom Blech wieder in das Zink-
                               Stahlkonjunktur und entgegen den düste-                                                    bad blasen, läßt sich die Dicke der Zink-
                               ren Prognosen für die Branche hatte der      Der Prozeß Feuerverzinken                     schicht einstellen. Nach einem Luftkühler
                               niedersächsische Konzern schon in der           Für den Ablauf und das Ergebnis des        mit anschließendem Wasserkühler hat
                               ersten Hälfte des Geschäftsjahrs schwarze    Feuerverzinkungsprozesses sind die che-       sich das Band wieder auf 30 °C abgekühlt
                               Zahlen geschrieben.                          mische Zusammensetzung, die Gitter-           (Bild 1).
                                 Mit über 7 000 Beschäftigten ist der Be-   struktur und die Oberflächenbeschaffen-          Durch den Ofenprozeß ist das Blech
                               reich Stahl und Technologie der größte in    heit des Grundwerkstoffs von Bedeutung.       nicht ideal plan, auch die Oberfläche
                               der Unternehmenstruktur. Die Erzeugung       Sie beeinflussen die Qualität des Zinküber-   wird sehr glatt. Mit einem Nachwalz-
                               von Flachprodukten konzentriert sich im      zugs und die Verarbeitung des Produkts.       gerüst, auch Dressiergerüst genannt, prä-
                               Werk Salzgitter. Die Produktionsanlagen      Eine metallisch blanke Stahloberfläche ist    gen die Stahlwerker eine definierte Rau-
                               entsprechen höchsten Standards. Hier         die Grundvoraussetzung für das Feuer-         heit in das Blech – wichtig für eine spä-
                               werden Warmbreitband sowie Feinbleche        verzinken. In automatisch betriebenen An-     tere Lackierung. Ein Streckrichtgerüst
                                                                            lagen wird durch schmelzflüssiges Zink        zieht das Blech absolut plan. Abschlie-
                                                                            ein Überzug aufgetragen.                      ßend folgt als Nachbehandlung eine
                                                                               Um die komplexen Fertigungsverfah-         Oberflächenversiegelung durch Chroma-
                                                                            ren beherrschen zu können, müssen We-         tierung und elektrostatische Ölung.
                                                                            ge gefunden werden, die umfangreichen            Im Auslaufbereich müssen jetzt wieder
                                                                            Produktions- und Betriebsdaten flexibel       Coils gewickelt werden, um das mittler-
                                                                            handhaben zu können. Nur eine automa-         weile verzinkte Blech für die Weiterver-
                                                                            tisierte Produktion auf Basis moderner        arbeitung zu versenden. Aus diesen Ble-
                                                                            Systemtechnik ermöglicht es, die Pro-         chen entstehen z. B. Autokarosserien,
                                                                            dukte kostengünstig zu fertigen und fle-      Lüftungsschächte, Lampen, Schubkarren
                                                                            xibel an die Erfordernisse des Markts an-     und Profile.
                                                                            zupassen. Obwohl sicherlich primär die
                                                                            Akzeptanz des Produkts durch den Markt        Kontinuität in der
                                                                            über die Wettbewerbsfähigkeit entschei-       Softwareentwicklung
                                                                            det, ist die Wahl der technischen Mittel zu     Anwendungen auf Windows-basierten
                                                                            seiner Herstellung von maßgeblichem           Systemen gehören heute zum Standard in
                                                                            Einfluß.                                      der Automatisierungstechnik. Dies ist ne-
                                                                               Eine kontinuierliche Feuerverzink-         ben der rasanten Entwicklung der Re-
                                                                            ungsanlage besteht aus drei Hauptberei-       chentechnik vor allem der Betriebssicher-
                                                                            chen. Ausgangspunkt ist der Einlaufteil,      heit von Microsoft Windows NT 4.0 zu
                                                                            welcher zur Bundvorbereitung dient. Hier      verdanken. Leistungsfähige objektorien-
                                                                            wird abwechselnd von zwei Abwicklern
                                                                            kaltgewalztes Blech in die Anlage gefah-
                                                                            ren. Die sogenannten Coils können 32 t          Dipl.-Ing. Alexander Georgiew arbeitet in der
                                                                            schwer und bei einer Banddicke von              Instandhaltung im Bereich Stahl und Techno-
                                                                                                                            logie der Salzgitter AG.
                                                                            0,36 mm bis zu 8 km lang sein. Der Coil-
                                                                            durchmesser beträgt dann 2 100 mm. Eine         Dipl.-Ing. Thomas Schulz ist Leiter der Ge-
                                                                            Quetschnahtschweißmaschine schweißt             schäftsstelle Berlin der Wonderware GmbH.

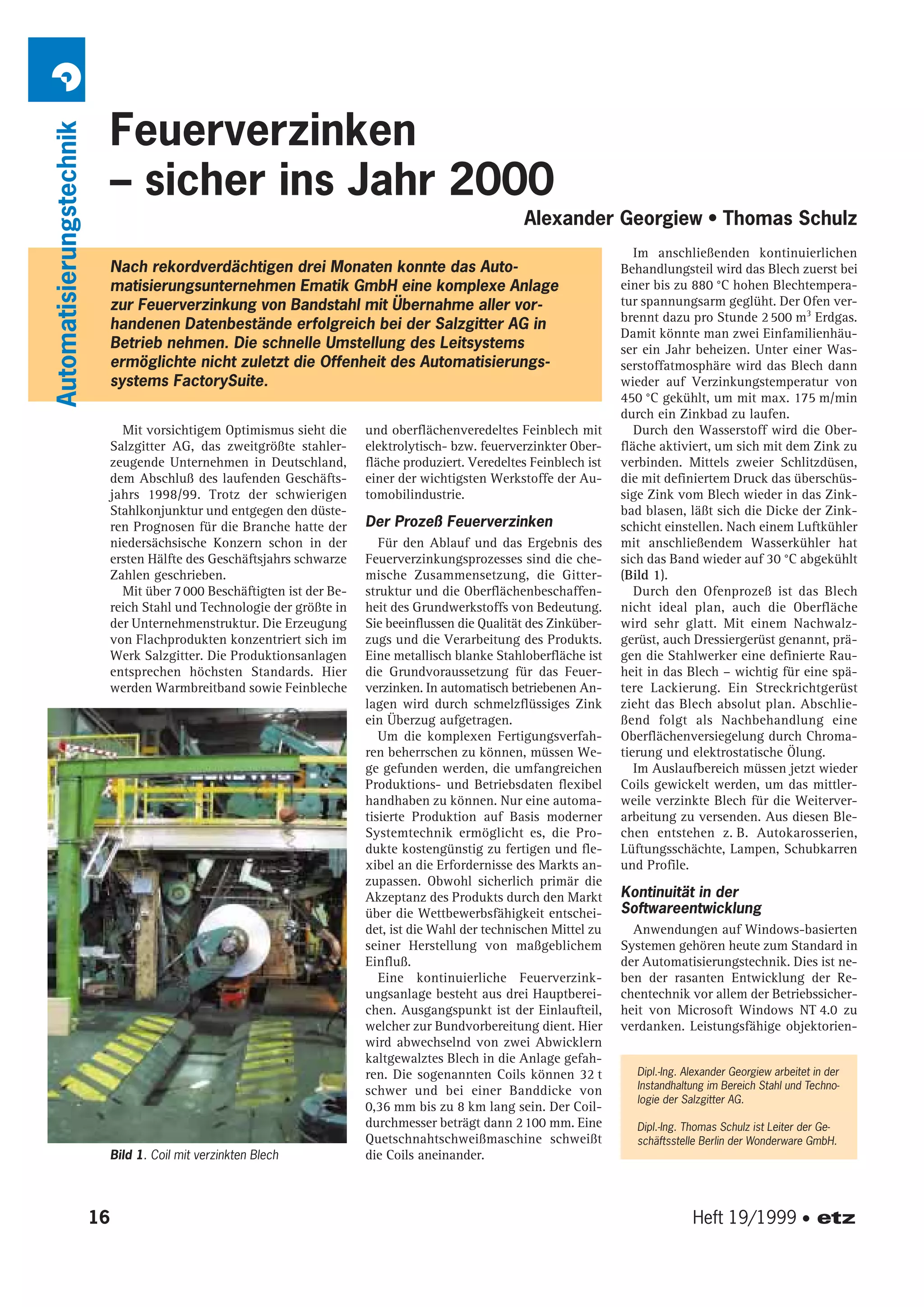

                               Bild 1. Coil mit verzinkten Blech            die Coils aneinander.



                          16                                                                                                            Heft 19/1999 •
tierte Automatisierungswerkzeuge wie die                                                                                     Bürobereich
FactorySuite 2000 bilden den Kern der Ap-
plikationen von Leitsystemen. Damit ent-                                                     Material   Material   Streckrichter
stehen Lösungen für die unterschiedlichen                   Zentrale Leitwarte               Einlauf    Auslauf    Dressiergerüst
Industriebereiche mit Skalierungsstufen
                                                                                                                                      Bediener-
von einzelnen Maschinen oder Anlagen                                                                                                  stände
bis zu ganzen Bereichen und Fabriken.
   Der Jahrtausendwechsel steht vor der
Tür; die Unsicherheit der Anwender
wächst: Welche Programme werden nach
                                                   TCP/IP
Silvester 1999 noch ordnungsgemäß lau-
fen, welcher Rechner wird klaglos auch
über dieses Datum hinaus seine Aufgaben
                                                   H1-Bus
erfüllen und wo tauchen Probleme auf?
                                                                          Redundante Datenbankserver
Alle Wonderware-Module der Factory
Suite 2000, die nach dem 14. April 1997
freigegeben wurden, erfüllen folgendes                                                                                              Steuerung
wichtiges Kriterium in puncto Design,                                                                                               S5-155U
Entwicklung, Qualitätskontrolle und Sup-
port: Kein Datumswert für das aktuelle

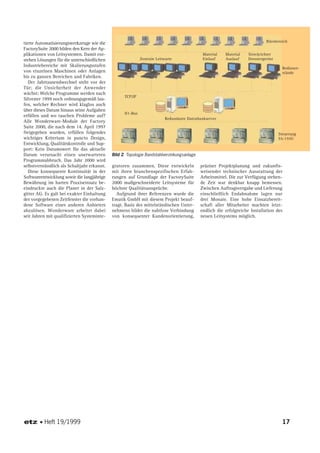

Datum verursacht einen unerwarteten          Bild 2. Topologie Bandstahlverzinkungsanlage
Programmabbruch. Das Jahr 2000 wird
selbstverständlich als Schaltjahr erkannt.   gratoren zusammen. Diese entwickeln            präziser Projektplanung und zukunfts-
   Diese konsequente Kontinuität in der      mit ihren branchenspezifischen Erfah-          weisender technischer Ausstattung der
Softwareentwicklung sowie die langjährige    rungen auf Grundlage der FactorySuite          Arbeitsmittel. Die zur Verfügung stehen-
Bewährung im harten Praxiseinsatz be-        2000 maßgeschneiderte Leitsysteme für          de Zeit war denkbar knapp bemessen.
eindruckte auch die Planer in der Salz-      höchste Qualitätsansprüche.                    Zwischen Auftragsvergabe und Lieferung
gitter AG. Es galt bei exakter Einhaltung      Aufgrund ihrer Referenzen wurde die          einschließlich Endabnahme lagen nur
der vorgegebenen Zeitfenster die vorhan-     Ematik GmbH mit diesem Projekt beauf-          drei Monate. Eine hohe Einsatzbereit-
dene Software eines anderen Anbieters        tragt. Basis des mittelständischen Unter-      schaft aller Mitarbeiter machten letzt-
abzulösen. Wonderware arbeitet dabei         nehmens bildet die nahtlose Verbindung         endlich die erfolgreiche Installation des
seit Jahren mit qualifizierten Systeminte-   von konsequenter Kundenorientierung,           neuen Leitsystems möglich.




        • Heft 19/1999                                                                                                                17
Leitstand als vernetzte
Automatisierungstechnik

                               Client-Server-Lösung
                                  Der Optimierung der Bedienung von
                               Feuerverzinkungsanlagen kommt eine
                               immer größere Bedeutung zu. Das Bedien-
                               personal wird mit mehr Aufgaben betraut
                               und kann sich nicht mehr nur um einen
                               Anlagenteil kümmern. Die Verfügbarkeit
                               der Produktionsanlage muß optimiert wer-
                               den. Pro Monat werden hier 45000 t Blech
                               von 0,36 mm bis 4,00 mm verzinkt. Die An-
                               lage läuft über 350 Tage im Jahr im fünf-
                               schichtigen Betrieb. Dies erfordert, die Be-
                               dienstrukturen zu vereinfachen und den
                               gesamten Informationsgehalt aus den ver-
                               schiedenen Teilen konzentriert und in über-
                               sichtlicher Form darzustellen.
                                  Die praxisbezogene Darstellung macht
                               die Anlage für den Bediener selbsterklä-

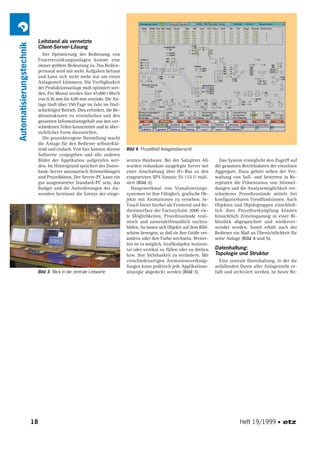

                               rend und einfach. Von hier können diverse      Bild 4. Prozeßbild Anlagenübersicht
                               Sollwerte vorgegeben und alle anderen
                               Bilder der Applikation aufgerufen wer-         setzten Hardware. Bei der Salzgitter AG           Das System ermöglicht den Zugriff auf
                               den. Im Hintergrund speichert der Daten-       wurden redundant ausgelegte Server mit         die gesamten Betriebsdaten der einzelnen
                               bank-Server automatisch Störmeldungen          einer Anschaltung über H1-Bus zu den           Aggregate. Dazu gehört neben der Ver-
                               und Prozeßdaten. Der Server-PC kann ein        eingesetzten SPS Simatic S5 155 U reali-       waltung von Soll- und Istwerten in Re-
                               gut ausgestatteter Standard-PC sein, das       siert (Bild 2).                                zepturen die Präsentation von Störmel-
                               Budget und die Anforderungen des An-              Hauptmerkmal von Visualisierungs-           dungen und die Analysemöglichkeit ver-
                               wenders bestimmt die Grenze der einge-         systemen ist ihre Fähigkeit, grafische Ob-     schiedener Prozeßzustände mittels frei
                                                                              jekte mit Animationen zu versehen. In-         konfigurierbaren Trendfunktionen. Auch
                                                                              Touch bietet hierbei als Frontend und Be-      Objekten und Objektgruppen einschließ-
                                                                              dieninterface der FactorySuite 2000 vie-       lich ihrer Prozeßverknüpfung können
                                                                              le Möglichkeiten, Prozeßzustände reali-        hinsichtlich Zeiteinsparung in einer Bi-
                                                                              stisch und anwenderfreundlich nachzu-          bliothek abgespeichert und wiederver-
                                                                              bilden. So lassen sich Objekte auf dem Bild-   wendet werden. Somit erhält auch der
                                                                              schirm bewegen, so daß sie ihre Größe ver-     Bediener ein Maß an Übersichtlichkeit für
                                                                              ändern oder ihre Farbe wechseln. Weiter-       seine Anlage (Bild 4 und 5).
                                                                              hin ist es möglich, Grafikobjekte horizon-
                                                                              tal oder vertikal zu füllen oder zu drehen     Datenhaltung:
                                                                              bzw. ihre Sichtbarkeit zu verändern. Mit       Topologie und Struktur
                                                                              verschiedenartigen Animationsverknüp-            Eine zentrale Datenhaltung, in der die
                                                                              fungen kann praktisch jede Applikations-       anfallenden Daten aller Anlagenteile er-
                               Bild 3. Blick in die zentrale Leitwarte        strategie abgedeckt werden (Bild 3).           faßt und archiviert werden, ist heute Be-




                          18                                                                                                             Heft 19/1999 •

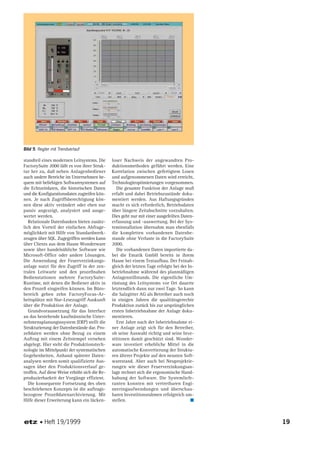

Bild 5. Regler mit Trendverlauf

standteil eines modernen Leitsystems. Die      loser Nachweis der angewandten Pro-
FactorySuite 2000 läßt es von ihrer Struk-     duktionsmethoden geführt werden. Eine
tur her zu, daß neben Anlagenbediener          Korrelation zwischen gefertigtem Losen
auch andere Bereiche im Unternehmen be-        und aufgenommenen Daten wird erreicht,
quem mit beliebigen Softwaresystemen auf       Technologieoptimierungen vorgenommen.
die Echtzeitdaten, die historischen Daten         Die gesamte Funktion der Anlage muß
und die Konfigurationsdaten zugreifen kön-     erfaßt und dabei Betriebszustände doku-
nen. Je nach Zugriffsberechtigung kön-         mentiert werden. Aus Haftungsgründen
nen diese aktiv verändert oder eben nur        macht es sich erforderlich, Betriebsdaten
passiv angezeigt, analysiert und ausge-        über längere Zeitabschnitte vorzuhalten.
wertet werden.                                 Dies geht nur mit einer ausgefeilten Daten-
   Relationale Datenbanken bieten zusätz-      erfassung und -auswertung. Bei der Sys-
lich den Vorteil der einfachen Abfrage-        teminstallation übernahm man ebenfalls
möglichkeit mit Hilfe von Standardwerk-        die kompletten vorhandenen Datenbe-
zeugen über SQL. Zugegriffen werden kann       stande ohne Verluste in die FactorySuite
über Clients aus dem Hause Wonderware          2000.
sowie über handelsübliche Software wie            Die vorhandenen Daten importierte da-
Microsoft-Office oder andere Lösungen.         bei die Ematik GmbH bereits in ihrem
Die Anwendung der Feuerverzinkungs-            Hause bei einem Testaufbau. Der Feinab-
anlage nutzt für den Zugriff in der zen-       gleich der letzten Tage erfolgte bei der In-
tralen Leitwarte und den prozeßnahen           betriebnahme während des planmäßigen
Bedienstationen mehrere FactorySuite-          Anlagenstillstands. Die eigentliche Um-
Runtime, mit denen die Bediener aktiv in       rüstung des Leitsystems vor Ort dauerte
den Prozeß eingreifen können. Im Büro-         letztendlich dann nur zwei Tage. So kann
bereich geben zehn FactoryFocus-Ar-            die Salzgitter AG als Betreiber auch noch
beitsplätze mit Nur-Lesezugriff Auskunft       in einigen Jahren die qualitätsgerechte
über die Produktion der Anlage.                Produktion zurück bis zur ursprünglichen
   Grundvoraussetzung für das Interface        ersten Inbetriebnahme der Anlage doku-
an das bestehende kaufmännische Unter-         mentieren.
nehmensplanungsssystem (ERP) stellt die           Erst Jahre nach der Inbetriebnahme ei-
Strukturierung der Datenbestände dar. Pro-     ner Anlage zeigt sich für den Betreiber,
zeßdaten werden ohne Bezug zu einem            ob seine Auswahl richtig und seine Inve-
Auftrag mit einem Zeitstempel versehen         stitionen damit geschützt sind. Wonder-
abgelegt. Hier steht die Produktionstech-      ware investiert erhebliche Mittel in die
nologie im Mittelpunkt der systematischen      automatische Konvertierung der Struktu-
Gegebenheiten. Anhand späterer Daten-          ren älterer Projekte auf den neusten Soft-
analysen werden somit qualifizierte Aus-       warestand. Aber auch bei Neuprojektie-
sagen über den Produktionsverlauf ge-          rungen wie dieser Feuerverzinkungsan-
troffen. Auf diese Weise erhöht sich die Re-   lage rechnet sich die ergonomische Hand-
produzierbarkeit der Vorgänge effizient.       habung der Software. Die Systemliefe-
   Die konsequente Fortsetzung des oben        ranten konnten mit vertretbaren Engi-
beschriebenen Konzepts ist die auftrags-       neeringaufwendungen und überschau-
bezogene Prozeßdatenarchivierung. Mit          baren Investitionsrahmen erfolgreich um-
Hilfe dieser Erweiterung kann ein lücken-      stellen.                                  ■



         • Heft 19/1999                                                                       19
