1. CLOUD – INFRASTRUKTUR 2.0
Martin Reinhardt

2. PROFI CLOUD

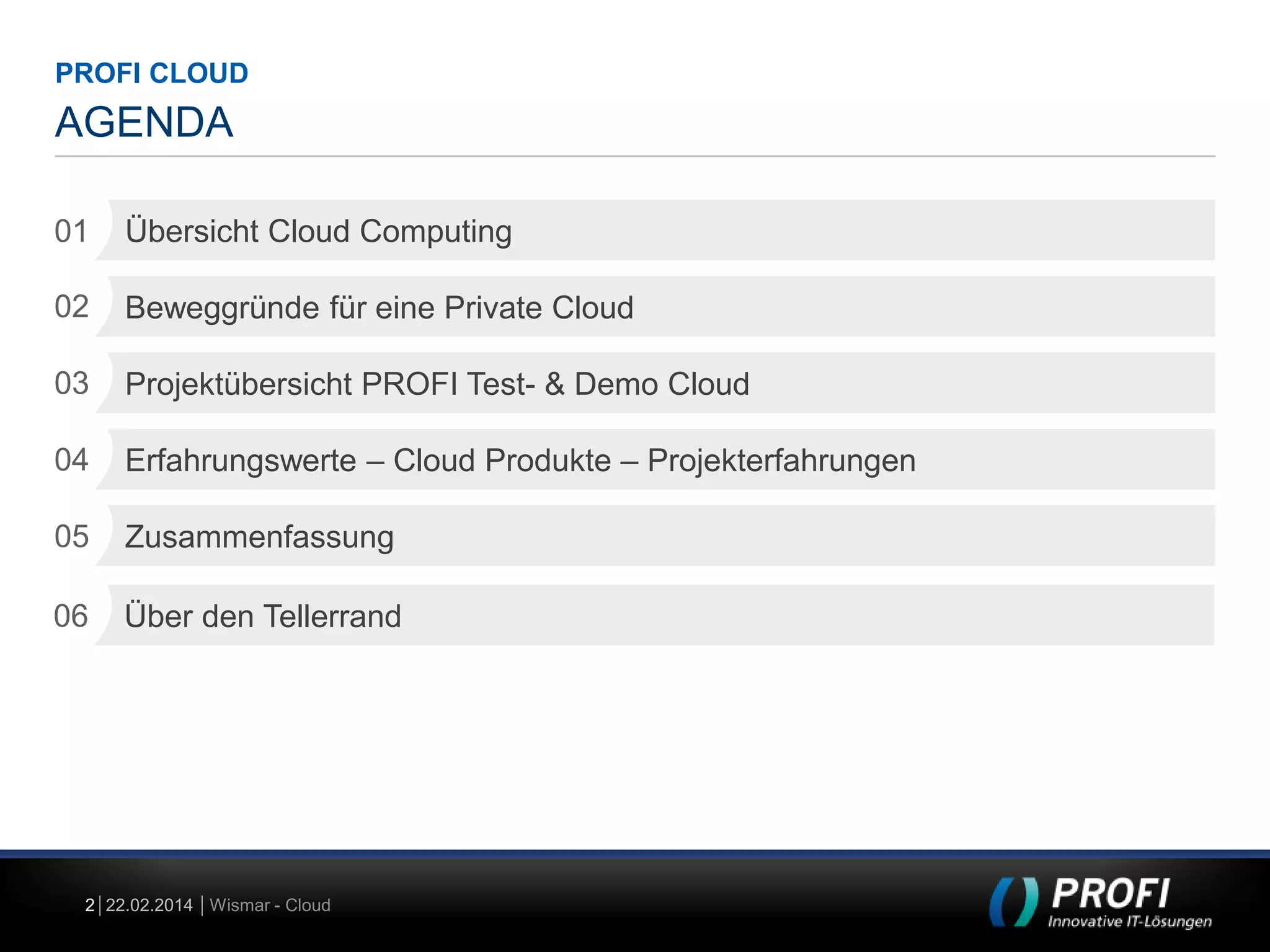

AGENDA
01
Übersicht Cloud Computing
02
Beweggründe für eine Private Cloud
03
Projektübersicht PROFI Test- & Demo Cloud
04
Erfahrungswerte – Cloud Produkte – Projekterfahrungen
05
Zusammenfassung
06
Über den Tellerrand
2 22.02.2014 Wismar - Cloud

3. ÜBERSICHT
CLOUD COMPUTING
3 22.02.2014 Wismar - Cloud

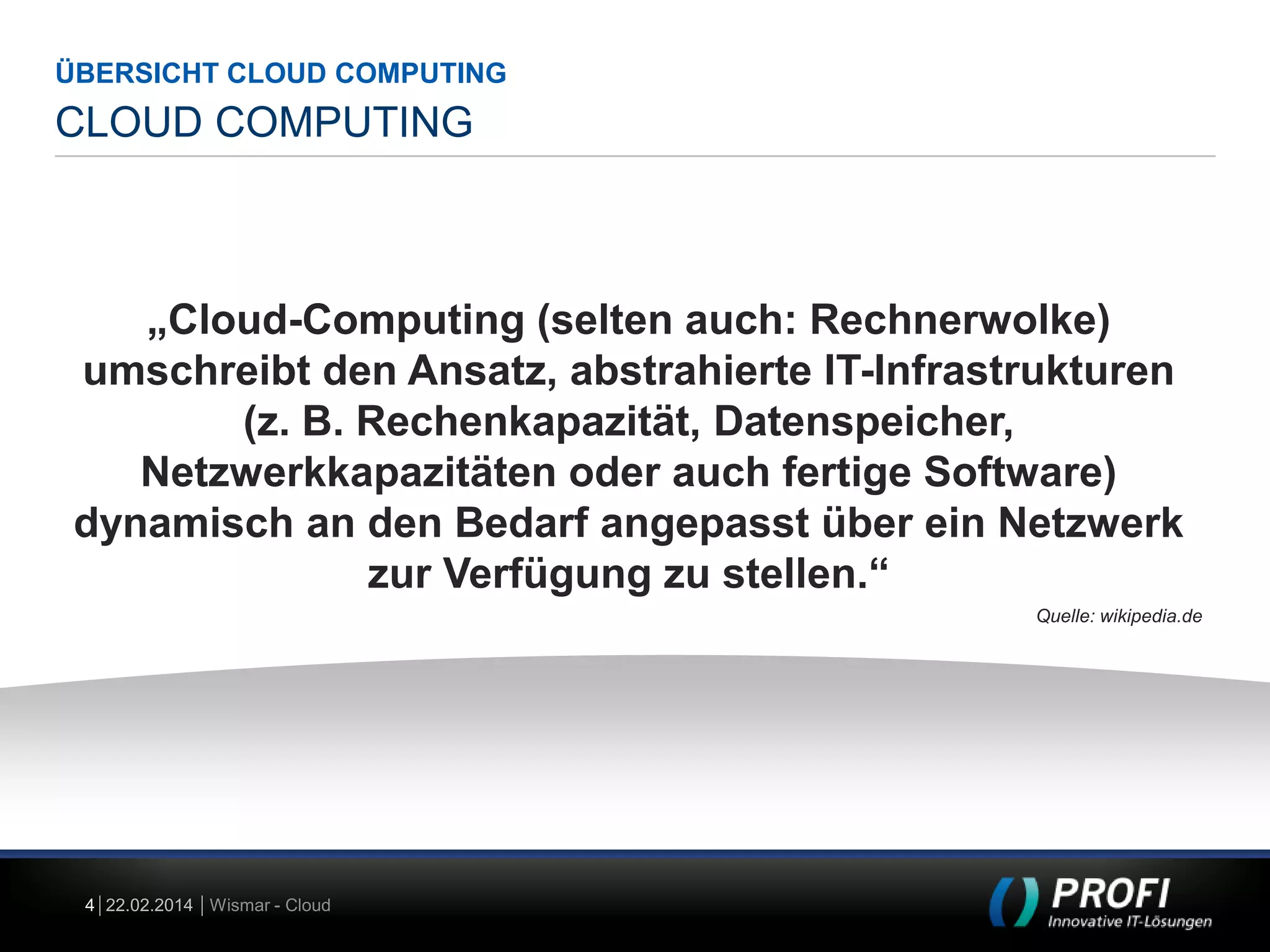

4. ÜBERSICHT CLOUD COMPUTING
CLOUD COMPUTING
„Cloud-Computing (selten auch: Rechnerwolke)
umschreibt den Ansatz, abstrahierte IT-Infrastrukturen
(z. B. Rechenkapazität, Datenspeicher,
Netzwerkkapazitäten oder auch fertige Software)
dynamisch an den Bedarf angepasst über ein Netzwerk
zur Verfügung zu stellen.“
Quelle: wikipedia.de
4 22.02.2014 Wismar - Cloud

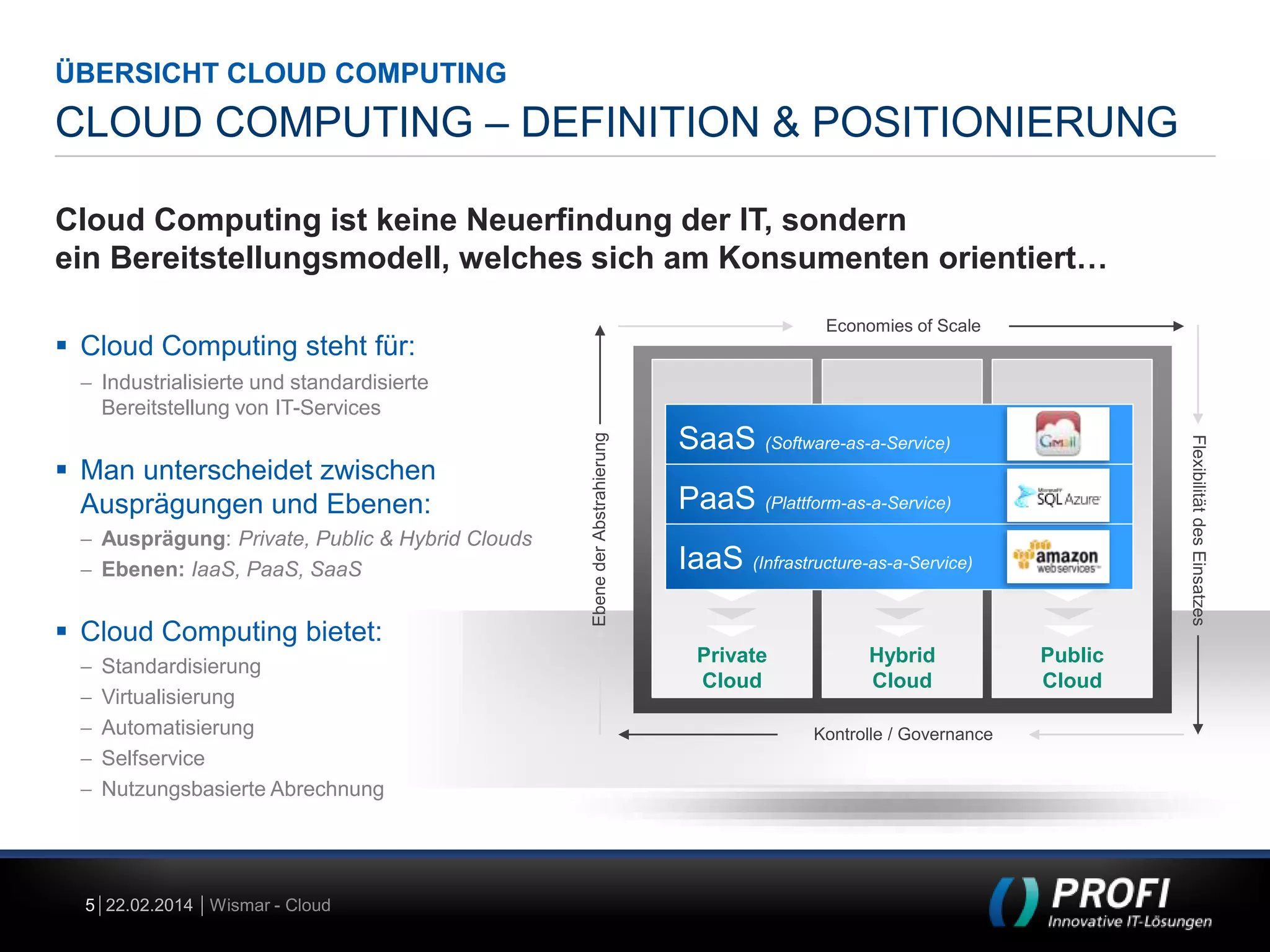

5. ÜBERSICHT CLOUD COMPUTING
CLOUD COMPUTING – DEFINITION & POSITIONIERUNG
Cloud Computing ist keine Neuerfindung der IT, sondern
ein Bereitstellungsmodell, welches sich am Konsumenten orientiert…
Economies of Scale
 Cloud Computing steht für:
 Ausprägung: Private, Public & Hybrid Clouds
 Ebenen: IaaS, PaaS, SaaS
 Cloud Computing bietet:





Standardisierung
Virtualisierung
Automatisierung
Selfservice
Nutzungsbasierte Abrechnung
5 22.02.2014 Wismar - Cloud
SaaS (Software-as-a-Service)
<<<
PaaS (Plattform-as-a-Service)
IaaS (Infrastructure-as-a-Service)
Private
Cloud
Hybrid
Cloud
Kontrolle / Governance
Public
Cloud
Flexibilität des Einsatzes
 Man unterscheidet zwischen
Ausprägungen und Ebenen:
Ebene der Abstrahierung
 Industrialisierte und standardisierte
Bereitstellung von IT-Services

6. CLOUD
BEISPIELE
6 22.02.2014 Wismar - Cloud

7. ÜBERSICHT CLOUD COMPUTING

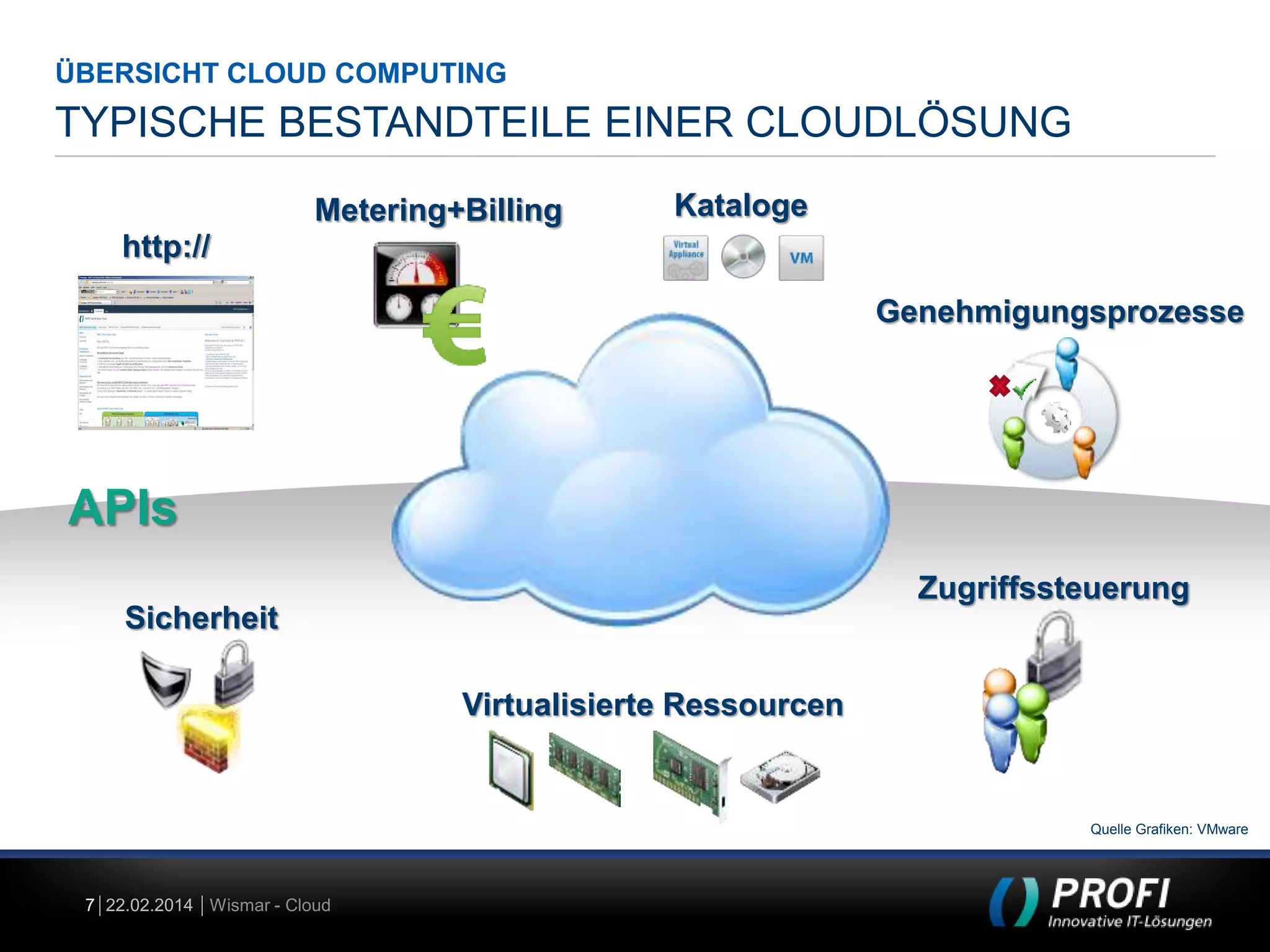

TYPISCHE BESTANDTEILE EINER CLOUDLÖSUNG
Metering+Billing
Kataloge
http://
Genehmigungsprozesse
APIs
Zugriffssteuerung
Sicherheit
Virtualisierte Ressourcen
Quelle Grafiken: VMware
7 22.02.2014 Wismar - Cloud

8. ÜBERSICHT CLOUD COMPUTING

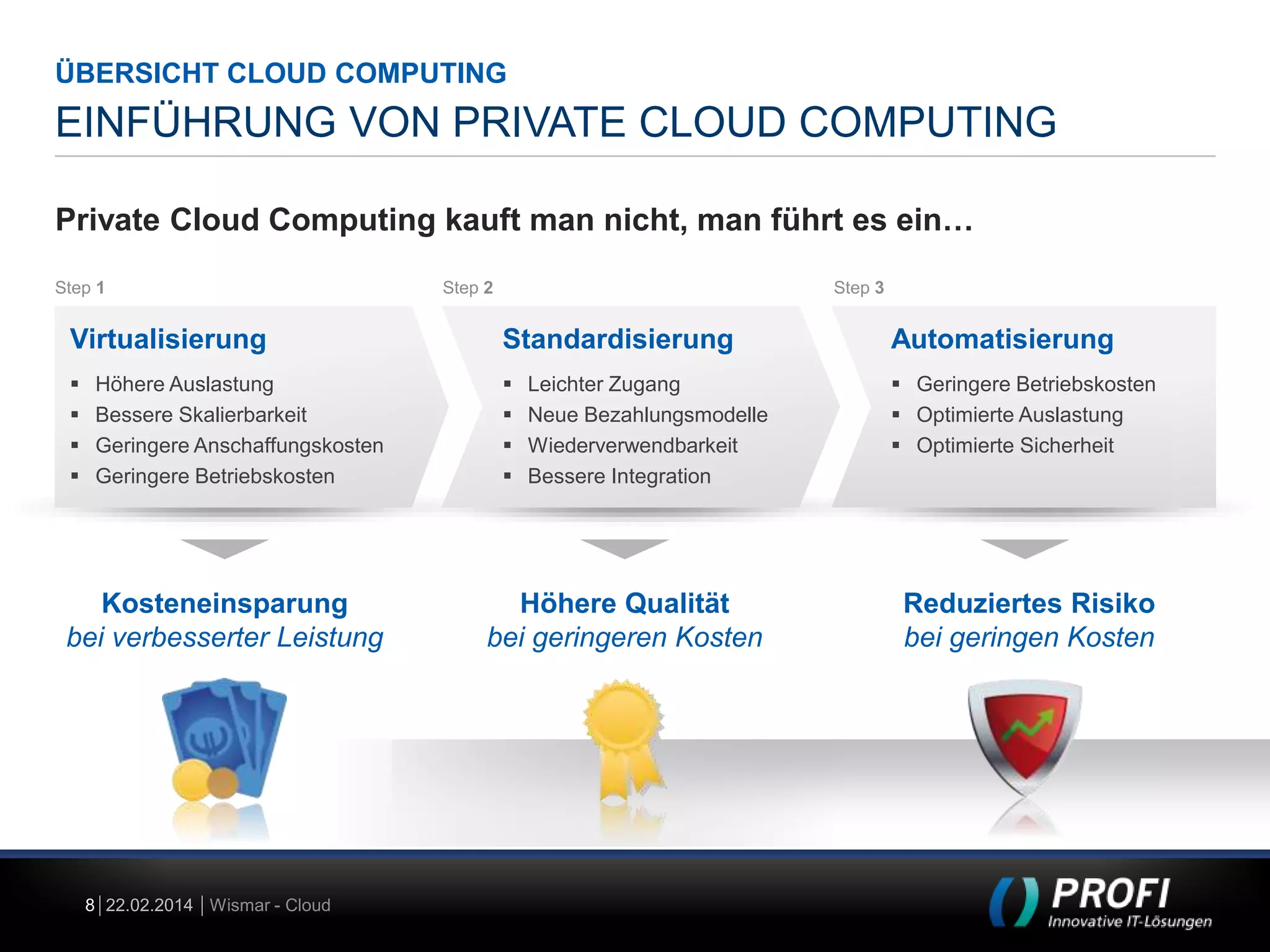

EINFÜHRUNG VON PRIVATE CLOUD COMPUTING
Private Cloud Computing kauft man nicht, man führt es ein…
Step 1
Step 2
Step 3
Virtualisierung
Standardisierung
Automatisierung








Leichter Zugang
Neue Bezahlungsmodelle
Wiederverwendbarkeit
Bessere Integration
 Geringere Betriebskosten
 Optimierte Auslastung
 Optimierte Sicherheit
Höhere Qualität
bei geringeren Kosten
Reduziertes Risiko
bei geringen Kosten
Höhere Auslastung
Bessere Skalierbarkeit
Geringere Anschaffungskosten
Geringere Betriebskosten
Kosteneinsparung
bei verbesserter Leistung
8 22.02.2014 Wismar - Cloud

9. BEWEGGRÜNDE
FÜR PRIVATE CLOUD
COMPUTING
9 22.02.2014 Wismar - Cloud

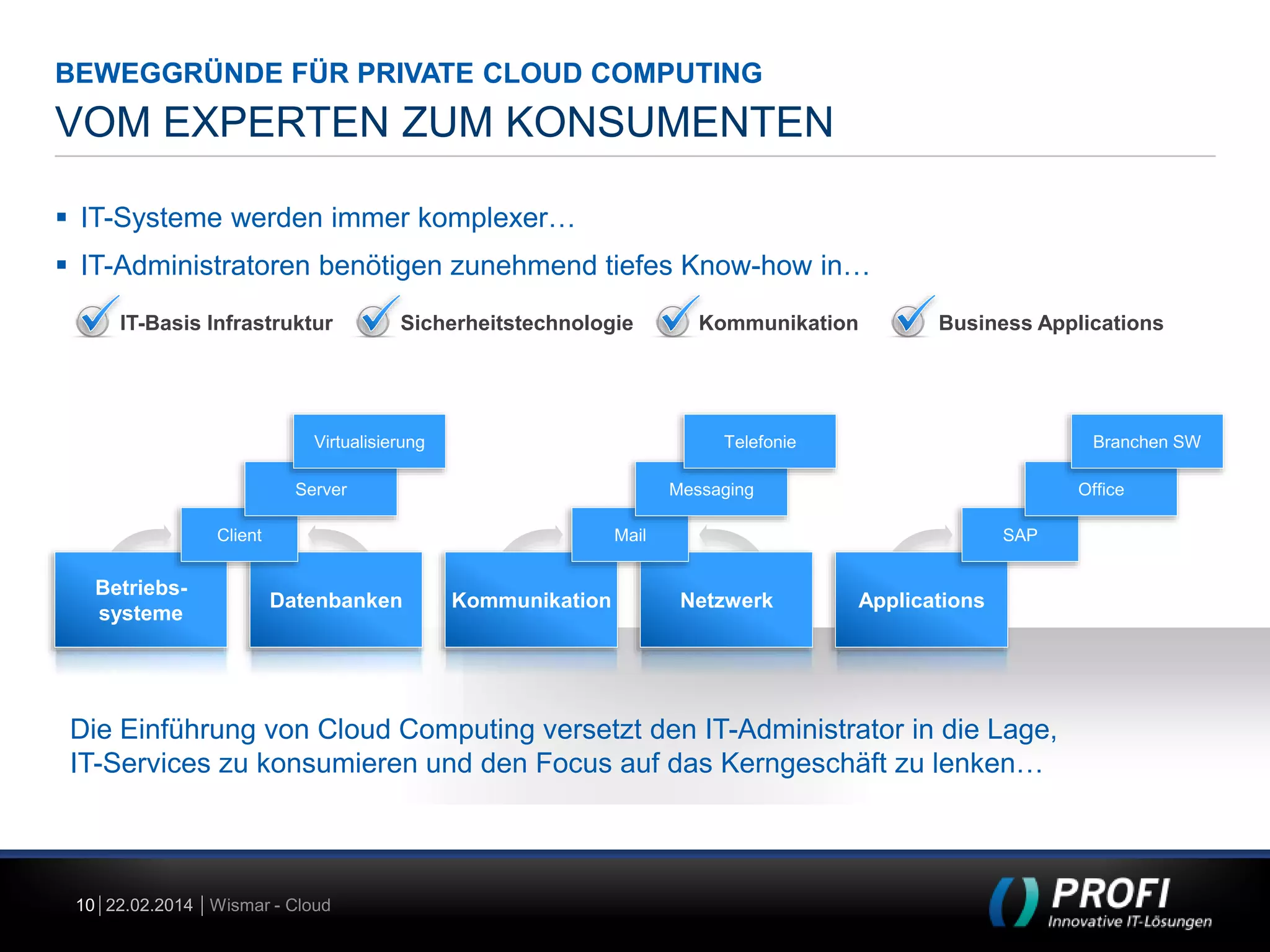

10. BEWEGGRÜNDE FÜR PRIVATE CLOUD COMPUTING
VOM EXPERTEN ZUM KONSUMENTEN
 IT-Systeme werden immer komplexer…
 IT-Administratoren benötigen zunehmend tiefes Know-how in…
IT-Basis Infrastruktur
Sicherheitstechnologie
Virtualisierung
Business Applications
Telefonie
Server
Branchen SW
Messaging
Client
Betriebssysteme
Kommunikation
Office
Mail
Datenbanken
Kommunikation
SAP
Netzwerk
Applications
Die Einführung von Cloud Computing versetzt den IT-Administrator in die Lage,
IT-Services zu konsumieren und den Focus auf das Kerngeschäft zu lenken…
10 22.02.2014 Wismar - Cloud

11. PRIVATE CLOUD
PRODUKTE
11 22.02.2014 Wismar - Cloud

12. PRIVATE CLOUD PRODUKTE
VMWARE VCLOUD DIRECTOR
Schematischer
Aufbau:
12 22.02.2014 Wismar - Cloud
VMware vCloud Director

13. PRIVATE CLOUD PRODUKTE

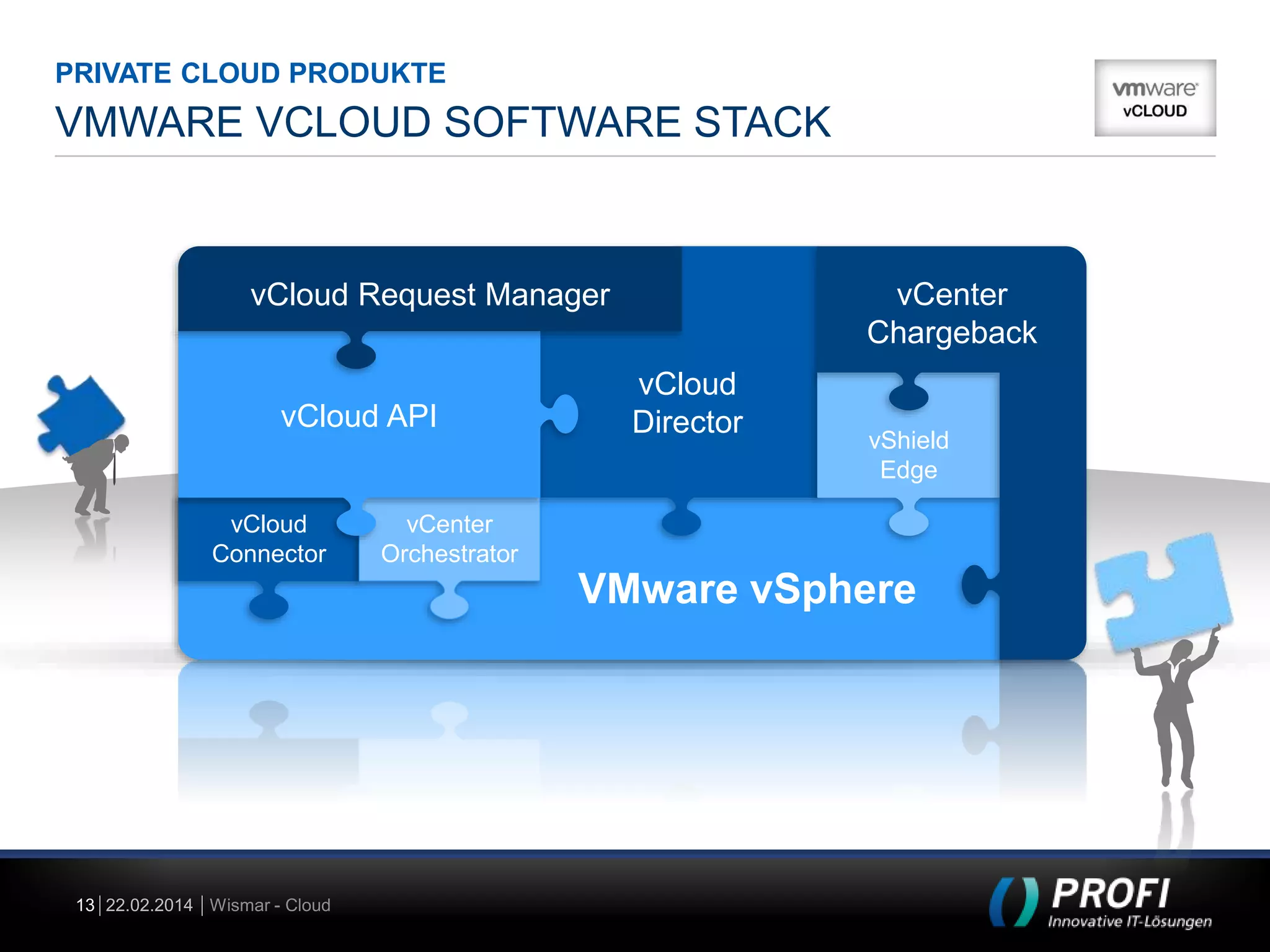

VMWARE VCLOUD SOFTWARE STACK
vCenter
Chargeback
vCloud Request Manager
vCloud API
vCloud
Connector
vCloud
Director
vShield
Edge
vCenter
Orchestrator
VMware vSphere
13 22.02.2014 Wismar - Cloud

14. PRIVATE CLOUD PRODUKTE
VMWARE VCLOUD DIRECTOR
Mandantentrennung:
14 22.02.2014 Wismar - Cloud

15. PRIVATE CLOUD PRODUKTE
VMWARE VCLOUD DIRECTOR
vApp Fencing:
15 22.02.2014 Wismar - Cloud

16. PRIVATE CLOUD PRODUKTE
VMWARE VCLOUD DIRECTOR
Gesamteindruck vCloud:
Echte Cloudfunktionalitäten durch
Mandantentrennung und App Fencing
Reduziert die Komplexität
auf Konsumentenseite erheblich
Arbeitet hochstabil – seit 3 Monaten keine Abstürze
oder undefinierte Systemzustände
Zielkundschaft:
 Hoster
 Softwareentwickler
 Großkunden mit verteilten Infrastrukturen
(Firmengruppen)
 Backup RZ Anbieter
 Schulungsunternehmen
 Provider / Konzerne
16 22.02.2014 Wismar - Cloud

17. PRIVATE CLOUD PRODUKTE
VMWARE VCLOUD DIRECTOR




Mandantenfähig
vAPP/Network Fencing
Klar strukturiertes Userinterface
Schnelles Deployment
komplexer Szenarien
 Sehr gute Verwaltung der vAPPs
 Stabiler Betrieb
 Extrem performante GUI
17 22.02.2014 Wismar - Cloud
 Komplexe Installation des Cloud Stacks

Verteilt über diverse Instanzen

Diverse Betriebssysteme (Linux / Windows)
 Komplexe Erstkonfiguration

18. PRIVATE CLOUD PRODUKTE
IBM SMART CLOUD ENTRY
Schematischer
Aufbau:
18 22.02.2014 Wismar - Cloud

19. PRIVATE CLOUD PRODUKTE
IBM SMART CLOUD ENTRY
Gesamteindruck Smart Cloud Entry:
Vereinfacht den Bereitstellungsprozess
virtueller Maschinen
Basisprodukt hat wenig Cloud Funktionalitäten
für Konsumenten
Zielkundschaft:
Komplexität auf Anwenderseite reduziert sich mäßig
Multi-Hypervisor Support
 Kunden, die schnell und kontrolliert
auf Anforderungen von Fachabteilungen
virtuelle Maschinen bereitstellen müssen
 Schulungsunternehmen
 Kunden, die einfache Request Management
und Accounting Funktionalitäten benötigen
19 22.02.2014 Wismar - Cloud

20. PRIVATE CLOUD PRODUKTE
IBM SMART CLOUD ENTRY
 Einfache Installation
 Wenig benötigte Ressourcen
für die Bereitstellung der
SMART CLOUD ENTRY Lösung
 Klar strukturiertes Userinterface
 Schnelles Deployment von VM´s
 Keine Zusatzmodule für Accounting
und Request Management nötig
 LDAP-Anbindung
20 22.02.2014 Wismar - Cloud
 Relativ neu in der aktuellen Version
 Ressourcenverwaltung
nur bedingt möglich
 Wenig Anpassungsmöglichkeiten
 Accounting
 Request Management
 Netzwerkkonfiguration

21. PRIVATE CLOUD PRODUKTE
MICROSOFT SCVMM 2012
Schematischer
Aufbau:
21 22.02.2014 Wismar - Cloud

22. PRIVATE CLOUD PRODUKTE
MICROSOFT SCVMM 2012
Gesamteindruck SCVMM 2012 RC:
SCVMM 2012 verbessert die GUI der
Virtualisierungsplattform Hyper-V erheblich
Basisprodukt SCVMM2012 bietet wenig Cloud
Funktionalitäten für Konsumenten
Zielkundschaft:
Komplexität auf Anwenderseite reduziert sich mäßig
Deployment komplexer Szenarien nur durch
Aufsatz von Zusatzprodukten möglich
 Kunden mit komplexen
MS Hyper-V Installationen
 Mittelständler, welche vCenter
Funktionalitäten in Hyper-V vermissen
 Interne ServiceProvider
 Schulungsunternehmen
 Kunden, die zu Hyper-V migrieren möchten
 Kunden, welche heterogene
Virtualisierungslandschaften betreiben
22 22.02.2014 Wismar - Cloud

23. PRIVATE CLOUD PRODUKTE
MICROSOFT SCVMM 2012
Bewertung:
 Multi Hypervisor Unterstützung
(Hyper-V, Sphere 4.1, XEN)
 Wenig Instanzen für
Basisinstallation nötig
 Einfache Installation
 Auch mit reinen MS Skills zu betreiben
 Attraktiver Preis in Einstiegsumgebungen
(bis 3 Hosts)
23 22.02.2014 Wismar - Cloud
 Keine Mandantenfähigkeit
 Keine Applikationsisolierung
 Komplexe Konfiguration /
Unübersichtliche GUI
 Ressourcenhungrig / langsam
 Extrem viele Abhängigkeiten /
viele Taskabbrüche

24. ZUSAMMENFASSUNG
24 22.02.2014 Wismar - Cloud

25. PRODUKTERFAHRUNGEN
PROFI TEST- & DEMO CLOUD
 Komplexität verschiebt sich
vom Konsumenten zum Experten
 Komplexe Tasks werden in Summe seltener
 IT-Standardisierung vereinfacht sich
 Diverse Skills zum Aufbau
von Cloud Lösungen nötig







Applikationen
Verzeichnisdienste
Security
OS Basis
Hardware
Netzwerk
Speichersysteme
 Hoher Planungsaufwand
 Diverse Abstraktionsebenen
 Umfangreiche Rollen/Rechte Verwaltung
 Aufbau von Applikationen /
Templates erfordert viele Tests
25 22.02.2014 Wismar - Cloud
Cloud ist keine Neuerfindung
der Datacenter-Technologien,
sondern nur die logische und
konsequente Weiterentwicklung
der mit Virtualisierung
einhergehenden Möglichkeiten…

26. WAR ES DAS?

27. PAAS & SAAS
SOFTWARE ALS NÄCHSTER SCHRITT
Dynamische Software Plattformen
PaaS Service
Angebote Software wird zu SaaS
Zielkundschaft:
Einfache Bereitstellung von Software
Deployment komplexer Szenarien nicht vorgesehen
 Kunden, die schnell und kontrolliert
auf Anforderungen von Fachabteilungen
Anwendungen bereitstellen müssen
 Agile Softwareentwicklung
27 22.02.2014 Wismar - Cloud

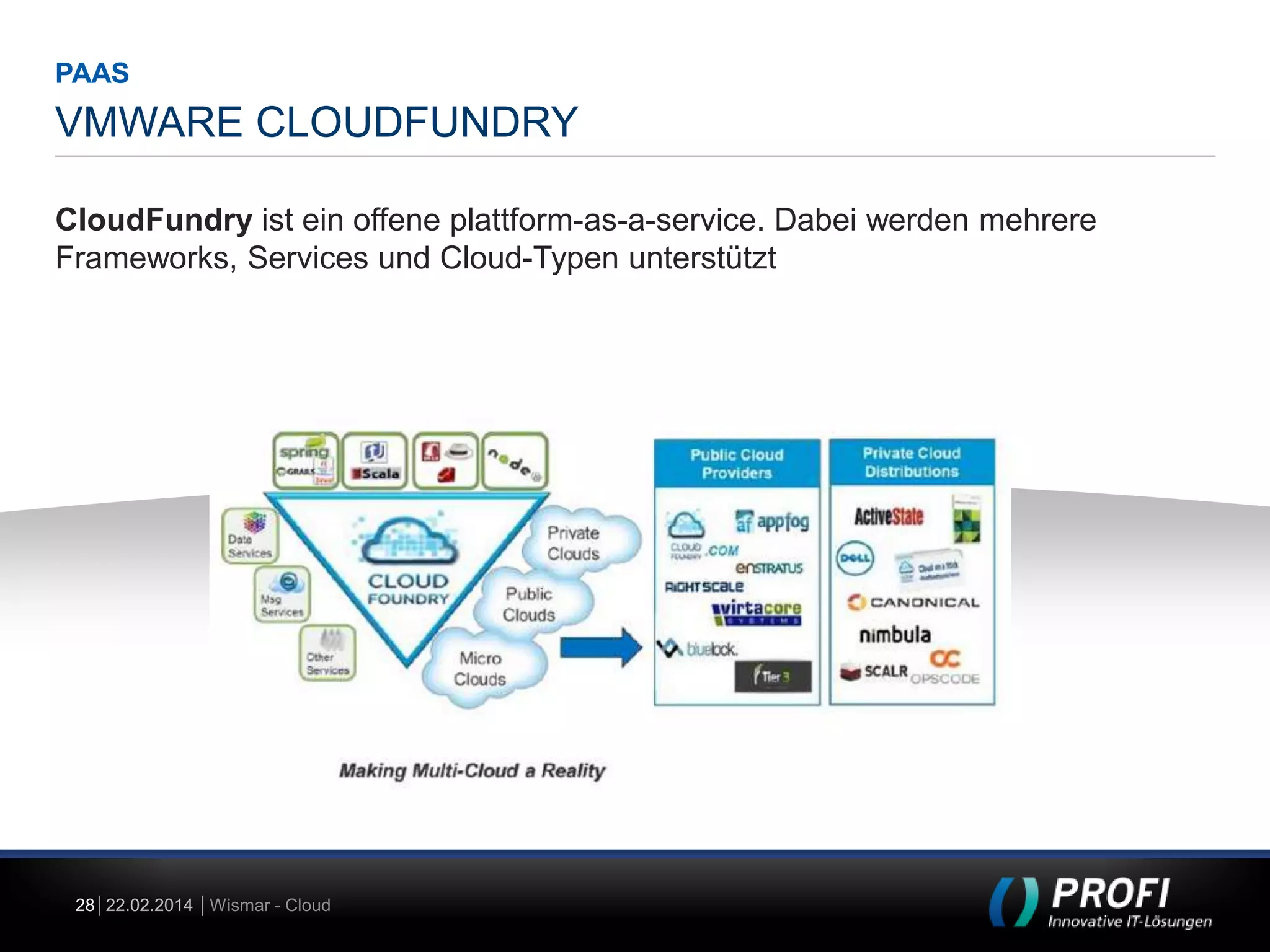

28. PAAS
VMWARE CLOUDFUNDRY
CloudFundry ist ein offene plattform-as-a-service. Dabei werden mehrere
Frameworks, Services und Cloud-Typen unterstützt
28 22.02.2014 Wismar - Cloud

29. VMWARE CLOUDFUNDRY
LANGUAGES,FRAMEWORKS, SERVICES, CLOUDS
• Multi-Language: Ruby, Java, Scala, Node.js, Erlang, Python, PHP..
• Multi-Framework: Rails, Sinatra, Spring, Grails, Express, Lift
• Multi-Services: MySQL, Postgres, MongoDB, Redis, RabbitMQ
• Multi-Cloud: Public Cloud, MicroCloud, Private Cloud
29 22.02.2014 Wismar - Cloud

30. VMWARE CLOUDFUNDRY
AUFBAU
30 22.02.2014 Wismar - Cloud

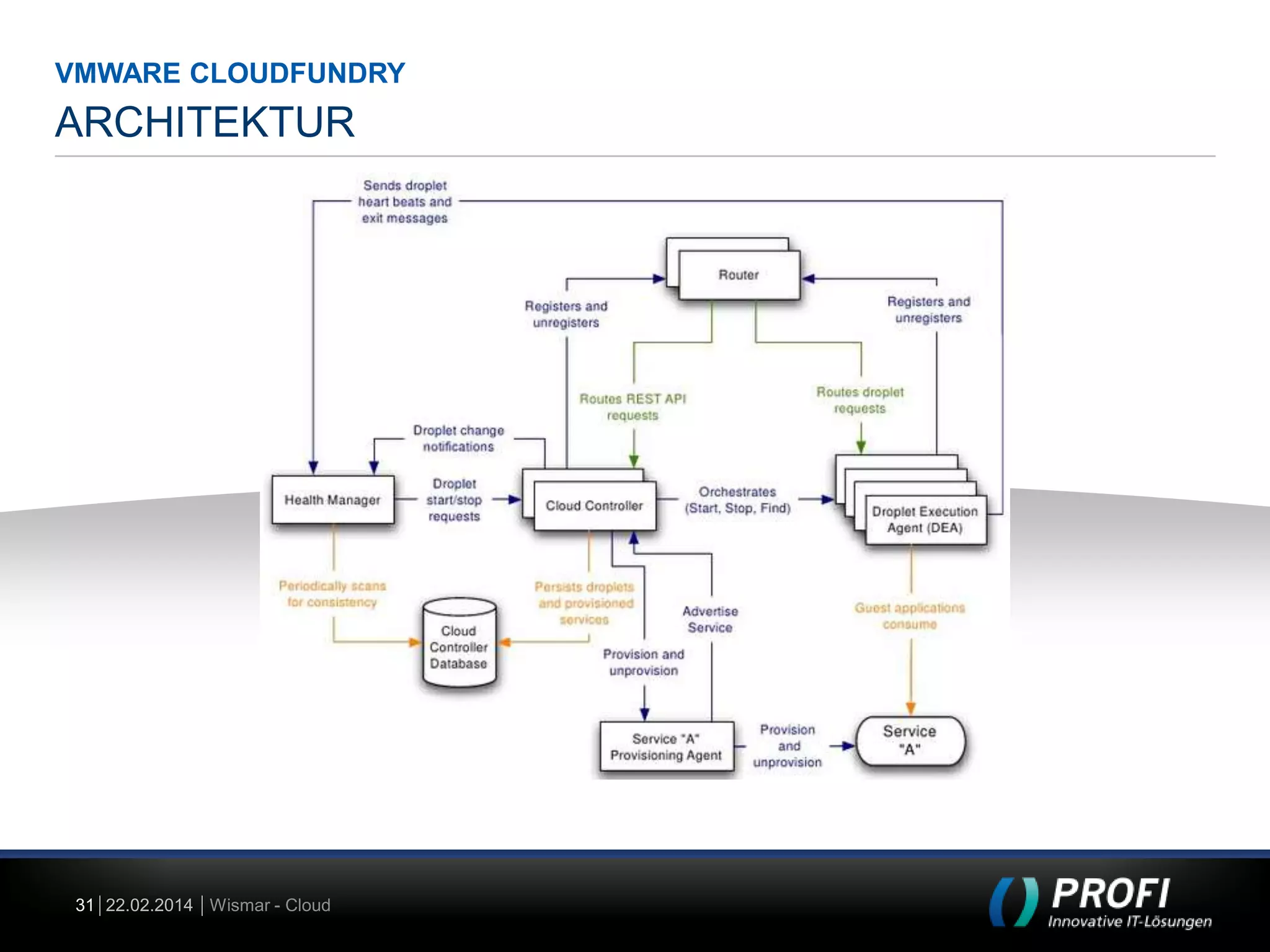

31. VMWARE CLOUDFUNDRY
ARCHITEKTUR
31 22.02.2014 Wismar - Cloud

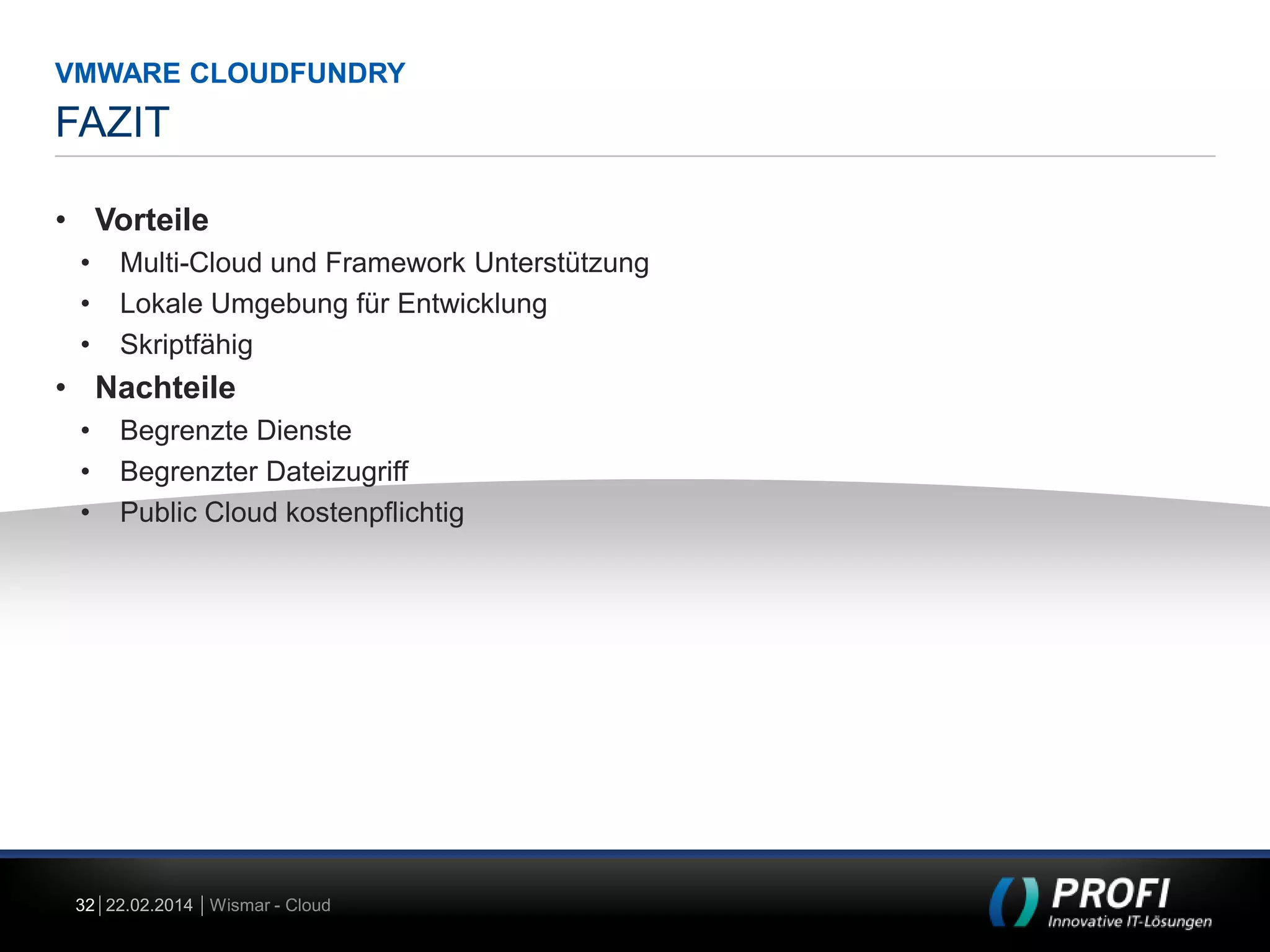

32. VMWARE CLOUDFUNDRY
FAZIT
• Vorteile
•
•
•
Multi-Cloud und Framework Unterstützung
Lokale Umgebung für Entwicklung
Skriptfähig
• Nachteile
•
•
•
Begrenzte Dienste
Begrenzter Dateizugriff
Public Cloud kostenpflichtig
32 22.02.2014 Wismar - Cloud

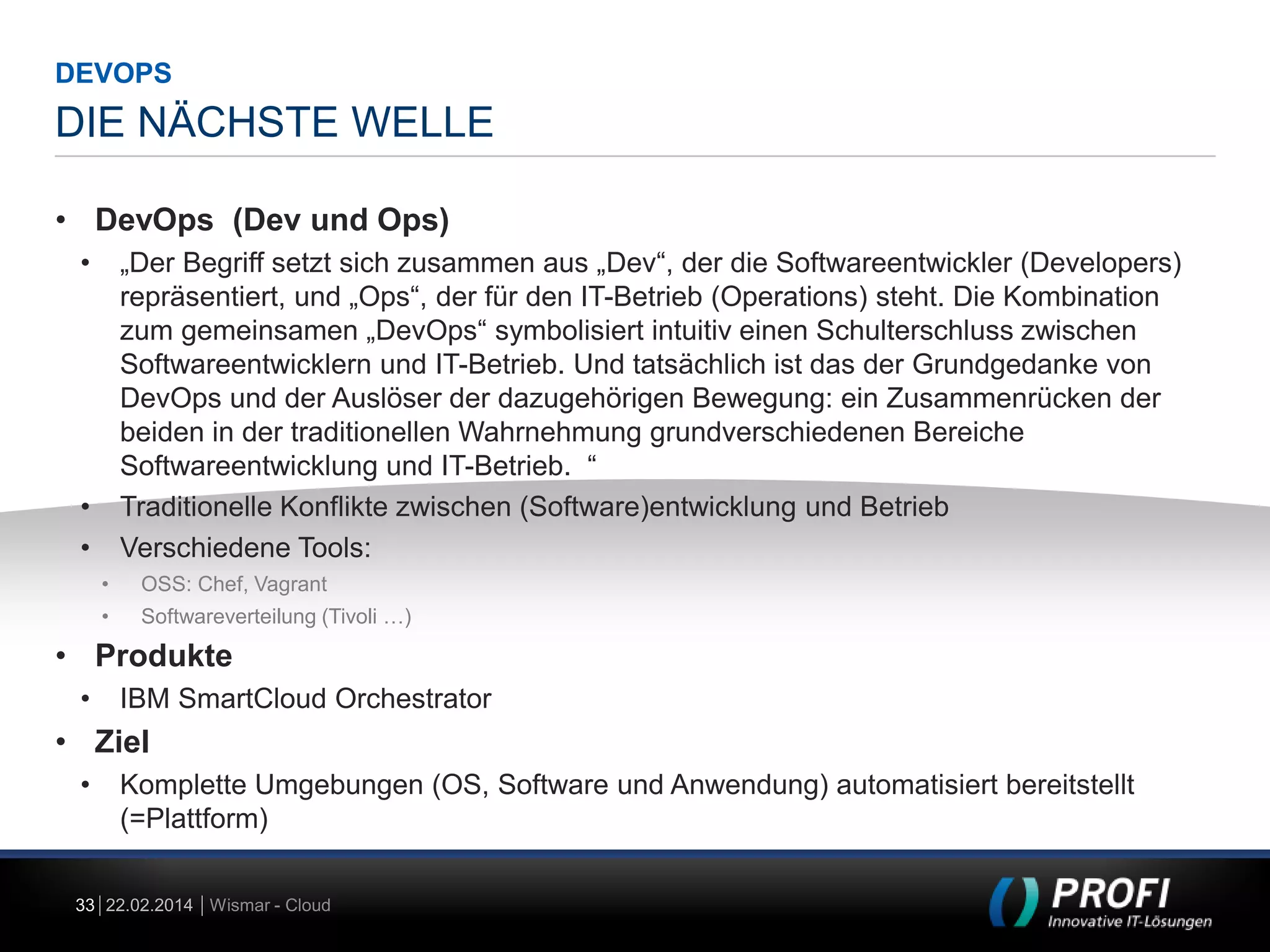

33. DEVOPS
DIE NÄCHSTE WELLE
• DevOps (Dev und Ops)
•
„Der Begriff setzt sich zusammen aus „Dev“, der die Softwareentwickler (Developers)
repräsentiert, und „Ops“, der für den IT-Betrieb (Operations) steht. Die Kombination
zum gemeinsamen „DevOps“ symbolisiert intuitiv einen Schulterschluss zwischen
Softwareentwicklern und IT-Betrieb. Und tatsächlich ist das der Grundgedanke von
DevOps und der Auslöser der dazugehörigen Bewegung: ein Zusammenrücken der
beiden in der traditionellen Wahrnehmung grundverschiedenen Bereiche
Softwareentwicklung und IT-Betrieb. “
Traditionelle Konflikte zwischen (Software)entwicklung und Betrieb
Verschiedene Tools:
•
•
•
OSS: Chef, Vagrant
•
Softwareverteilung (Tivoli …)
• Produkte
•
IBM SmartCloud Orchestrator
• Ziel
•
Komplette Umgebungen (OS, Software und Anwendung) automatisiert bereitstellt
(=Plattform)
33 22.02.2014 Wismar - Cloud

34. VIELEN DANK FÜR
IHRE AUFMERKSAMKEIT
34 22.02.2014

35. FRAGEN & ANTWORTEN
35 22.02.2014

36. BACKUP-SLIDES
36 22.02.2014 Wismar - Cloud

37. EINLEITUNG
BEWEGGRÜNDE FÜR PRIVATE CLOUD BEI PROFI
Warum ein Systemhaus mit über
100 hochqualifizierten IT-Experten
eine Private Cloud benötigt…
 Schneller auf Kunden- und
Marktanforderungen reagieren
 Reduzierung der Bereitstellungskosten
für Test- und Demoszenarien
 Einbinden externer Rechen-Ressourcen
(Lastspitzen)
 Einfache und sichere Einbindung von
Geschäftspartnern (Kunde, Partner, Freelancer)
 Reduzierung der Betriebskosten für Test
& Demo-Umgebung (Strom, Kühlung, Fläche)
Security
RZ –
Infrastruktur
37 22.02.2014 Wismar - Cloud
Middleware
Applications
SAP
SAP
SAP

38. PROJEKTÜBERSICHT
PROFI TEST- & DEMO CLOUD 2.0
38 22.02.2014 Wismar - Cloud

39. PROJEKTÜBERSICHT
PROFI TEST- & DEMO CLOUD 2.0
Projektumsetzung in
einem 3-stufigen Konzept
Cloudaufbau im Multivendor
Ansatz Projektziele
 Stufe 1:
 Multivendor Aufbau
 Basis Cloud, Self Sevice, Zentrales SW Repository,
Vorgefertigte Test und Demoszenarien
 Stufe 2:
 Automation, Workflows, Accounting, Monitoring
 Stufe 3:
 Ausbau zur profiweiten Hybridcloud / Interaktion
zwischen diversen Cloud Produkten
39 22.02.2014 Wismar - Cloud
 Mandantenfähigkeit
 Barrierefreier Zugriff
 Flexibel, skalierbar
 Migration vorhandener Demo-Umgebung
mit minimaler Downtime

40. PROJEKTÜBERSICHT
PROFI TEST & DEMO CLOUD 2.0
 Strikte Trennung
der Datacenter
 Cloud Management
 Cloud Ressourcen
 Test & Demo Center
 Zentrales Management
Datacenter





Software Repository
Verzeichnisdienst
Datenbanken
Mailservice
Userinterface
 Je Cloud Anbieter
eigene Hardware
Ressourcen




VMware
Microsoft
IBM
CITRIX
40 22.02.2014 Wismar - Cloud
PROFI Cloud Management Datacenter
PROFI Cloud Service Datacenter

41. PROFI TEST & DEMO CLOUD
INTENSION
 Strategische Ausrichtung zum Cloud
Integrator
 Optimierung der Test & Demo Umgebung
 Strategische Ausrichtung zum Software
Lösungspartner
41 22.02.2014 Wismar - Cloud

42. PROFI TEST & DEMO CLOUD
AUFBAU IM RZ DARMSTADT
 Strikte Trennung
der Datacenter
 Cloud Management
 Cloud Ressourcen
 Test & Demo Center
 Zentrales Management
Datacenter





Software Repository
Verzeichnisdienst
Datenbanken
Mailservice
Userinterface (Portal)
 Je Cloud Anbieter
eigene Hardware
Ressourcen




VMware
Microsoft
IBM
CITRIX
42 22.02.2014 Wismar - Cloud
PROFI Cloud Management Datacenter
PROFI Cloud Service Datacenter

43. PROFI TEST & DEMO CLOUD
ABGRENZUNG UND EINSATZSZENARIEN
 Private Cloud
 IaaS
 PaaS nur in
Szenarien
 KEIN Cloud
Providing
Cloud Demoumgebungen für PROFI CeBIT Auftritt
2012 UND darüber hinaus
Test- und Demoszenarien für unterschiedliche PROFI
Bereiche (Infrastruktur, Softwarelösungen, …)
Aufbau von Demoszenarien für Kunden (Zugriff nur
von PROFIs per LAN, WAN, VPN)
43 22.02.2014 Wismar - Cloud

44. FRAGEN & ANTWORTEN

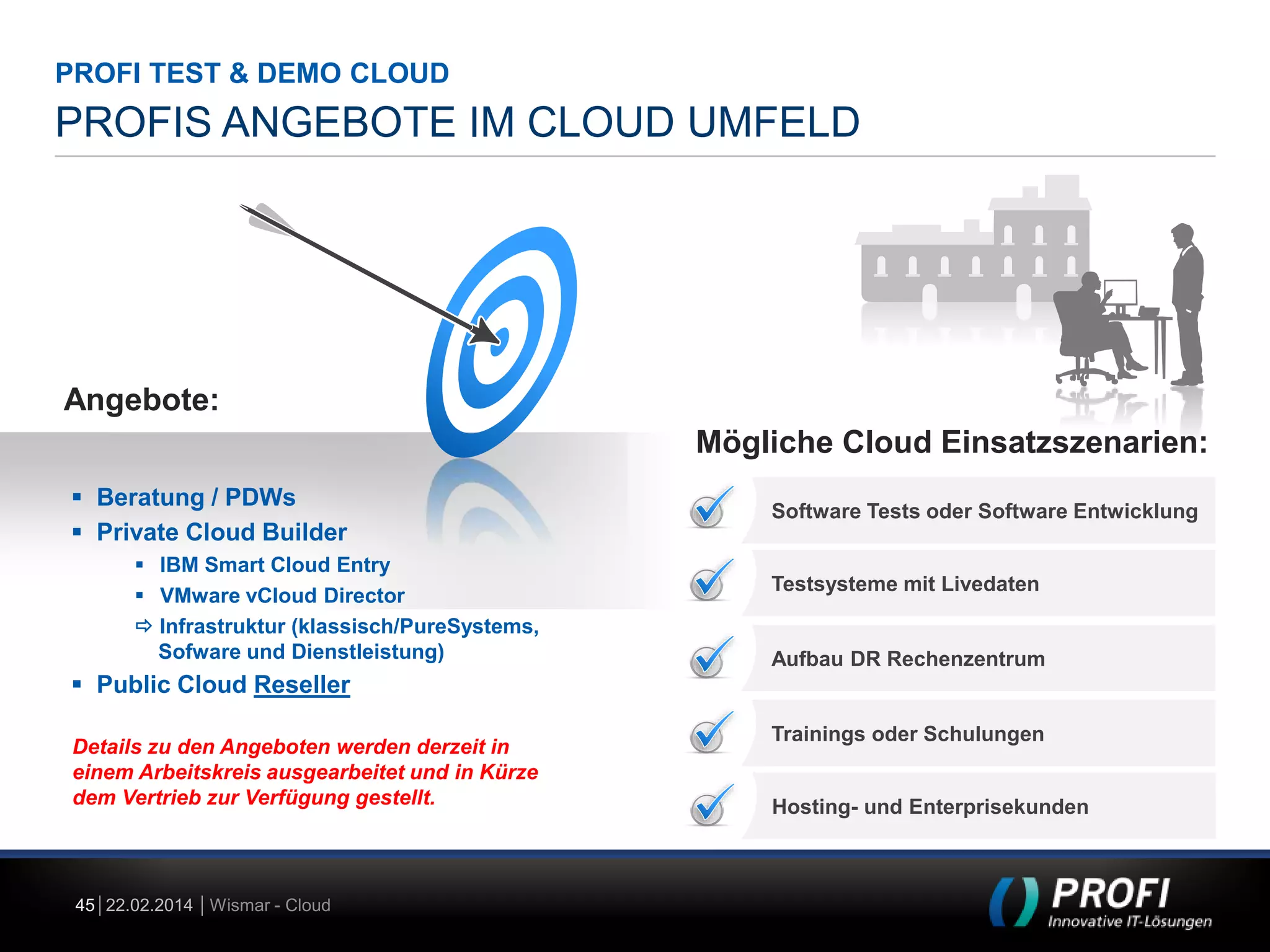

45. PROFI TEST & DEMO CLOUD
PROFIS ANGEBOTE IM CLOUD UMFELD
Angebote:
Mögliche Cloud Einsatzszenarien:
 Beratung / PDWs
 Private Cloud Builder
 IBM Smart Cloud Entry
 VMware vCloud Director
 Infrastruktur (klassisch/PureSystems,
Sofware und Dienstleistung)
Software Tests oder Software Entwicklung
Testsysteme mit Livedaten
Aufbau DR Rechenzentrum
 Public Cloud Reseller
Details zu den Angeboten werden derzeit in
einem Arbeitskreis ausgearbeitet und in Kürze
dem Vertrieb zur Verfügung gestellt.
45 22.02.2014 Wismar - Cloud
Trainings oder Schulungen
Hosting- und Enterprisekunden

46. PROFI TEST & DEMO CLOUD
PROFI CLOUD PORTAL
http://portal.profinet.intern
46 22.02.2014 Wismar - Cloud
