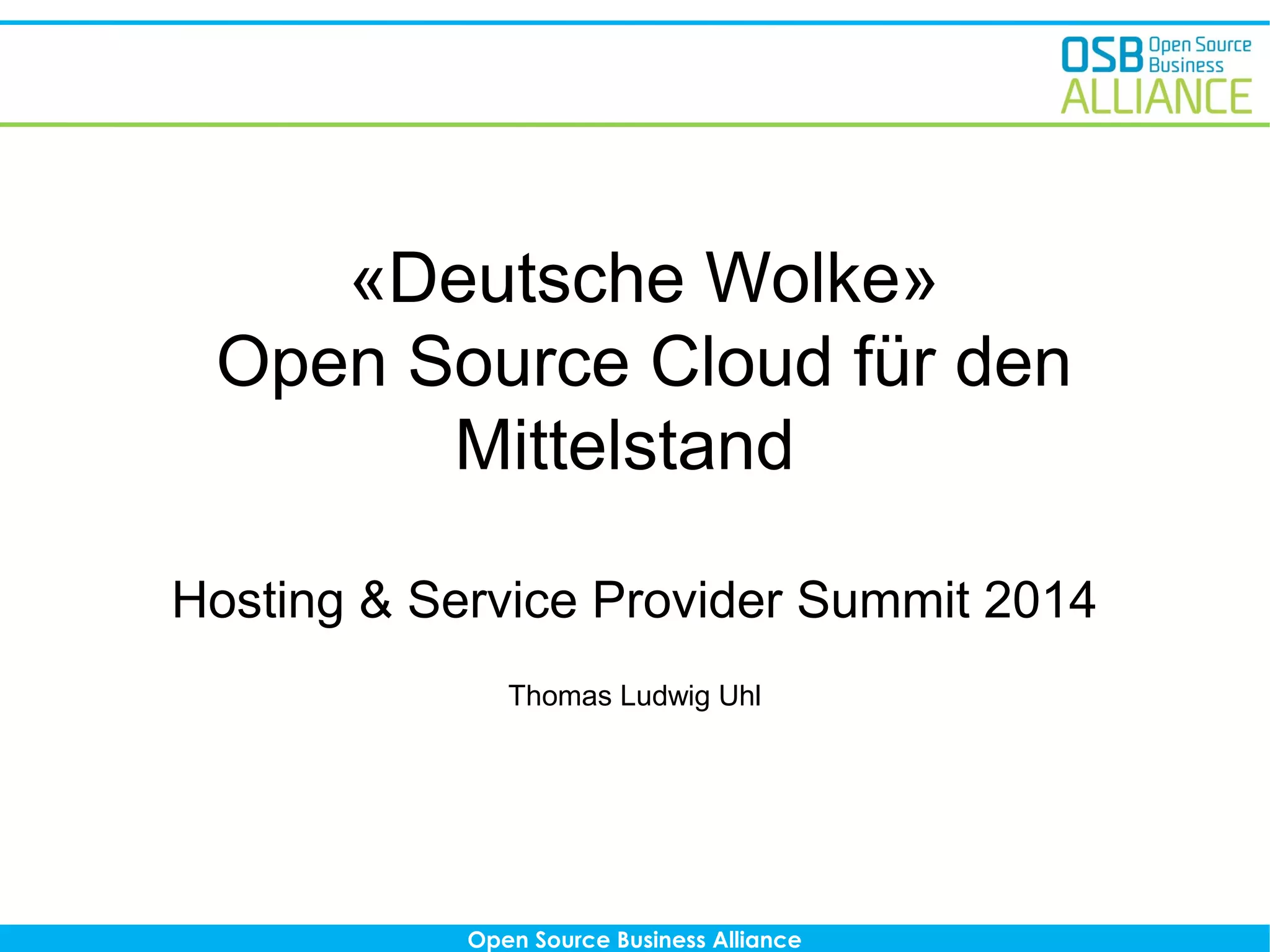

1. Open Source Business Alliance
«Deutsche Wolke»
Open Source Cloud für den
Mittelstand
Hosting & Service Provider Summit 2014
Thomas Ludwig Uhl

2. Open Source Business Alliance
Agenda
●
Warum brauchen wir die «Deutsche Wolke»?
●
Referenzarchitektur einer Open Source Cloud
●
Anwendungsszenarien der «Deutschen Wolke»
– Fileshare & Sync in einer Hybrid Cloud
– Groupware as a Service
– ERP als Desktop as a Service
– Backup as a Service
– «Deutsche Wolke» in a Box

3. Open Source Business Alliance
Was ist die Deutsche Wolke?
●
Initiative innerhalb der OSB-Alliance zum Aufbau einer verteilten
Cloud-Infrastruktur mit Fokus auf den deutschen Rechtsraum
●
Kooperation mehrerer OSB-Alliance Mitglieder
●
Arbeitsprogramm:
●
Umsetzung der Open Cloud Principles (Offene Standards)
●
Integration von Software Produkten auf Open Source Basis
●
Nutzung geografisch verteilter Rechenzentren
●
Erarbeitung gemeinsamer Preismodelle
●
Aufbau eines Channels für Reseller

4. Open Source Business Alliance
Warum brauchen wir die Deutsche Wolke?

5. Open Source Business Alliance
Deutsche Wolke: Cloud made in Germany
●
Open Source basierte Software-Komponenten:
– Open Source ermöglicht Transparenz in Entwicklung und Implementierung
– Abhänigkeit von einzelnen Anbietern und Vendor-Lockin wird vermieden
●
Hochwertige (Deutsche) Hosting-Partner:
– Zertifizierte Rechnenzentren (ISO 27001/BSI Grundschutz)
– Standortübergreifende K-Fall-Vorsorg möglich
– Daten-/Gerichtsstandort ist Deutschland
●
Service Level Agreements:
– SLAs werden durch jeweiligen Service-Anbieter definiert und erbracht
– SLAs können sich von Anbieter zu Anbieter unterscheiden
– Keine Komponente ohne Support durch Hersteller/Partner

6. Open Source Business Alliance
Open Cloud Initiative (OCI): Open Cloud Principles
●
Copyrights: The standard must be documented in all its details, published
and both accessible and [re]usable free of charge.
●
Patents: Any patents possibly present on [parts of] the standard must be
irrevocably made available on a royalty-free basis.
●
Trademarks: Any trademarks possibly present on identifier(s) must be used
for non-discriminatory enforcement of compliance only.
●
Implementations: There must be multiple full, faithful, independent and
interoperable implementations (for both client and server where applicable)
and at least one such implementation must be licensed in its entirety under
an Open Source Initiative (OSI) approved license or placed into the public
domain.

7. Open Source Business Alliance
Partner der Deutsche Wolke (Auswahl)

8. Open Source Business Alliance
Deutsche Wolke: Geschäftsmodell
Software (30%)
Channel (30%)
SaaS (70%)
SaaS (40%)
IaaS (20%)
Channel (30%)Channel (30%)
IaaS (20%)
SaaS (20%)
●
Verschiedene parallele Revenue Share Modelle möglich
●
Kriterien für prozentualen Anteil:
– Funktionalitäten und Komplexität der Software
– Support Aufwände
– Resourcen Anforderungen an die Infrastruktur
●
Zukünftig: Abrechnung auf API-Ebene

9. Open Source Business Alliance 9
The next big thing: APIs, APIs, APIs, ...
● www.programmableweb.com erstellt Verzeichnis Web-basierter APIs
● Die Zahl der APIs wird in den kommenden Jahren stark zunehmen

10. Open Source Business Alliance 10
Referenz Architektur der Deutsche Wolke
PaaS
FileShare & Sync
GRAU Data
DaaS
tocario
Grouware
Zarafa
ERP
HeliumV
BaaS
SEP
Web-Client
QuinScape/Tarent
API
API
API
API
API
Web-Client
Mobile Client
Rich Client
Cloud API
GUI
GUI
GUI
GUI
GUI
CLI
IaaS
OpenStack / teuro.net
API
CLI
GUI
ConnectorFramework
Accounting
Billing
APP 1 APP 2
APP 3 APP 4
APP 6APP 5
APP 7 APP 8

11. Open Source Business Alliance
Open Stack: Open Source Framework for IaaS
●
Verwaltung von virtuellen Maschinen (Hypvisor unabhänig)
●
Verwaltung interner und öffentlicher Netzwerke
●
Verwaltung von Blocklevel Storage (SAN)
●
Object Storage (VMs, Dateien)
●
Mandatenfähige Architektur (Benutzer, Projekte, Quotas)
●
Wichtige Komponenten:
– Horizon (Dashboard)
– Nova (Compute)
– Neutron (Networking)
– Swift (Object Store)
– Glance (Image Service)
– Keystone (Identity-Management)

12. Open Source Business Alliance
File Share & Sync: Grau Data Space
●
Enterprise Fileshare & Sync Lösung
●
Offene Schnittstellen zum Client: CIFS, CMIS, JSON, WebDAV
●
Unterstützte Storage Backends: Filesystem, RDBMS, ObjectStores
●
Konfliktfreie Master-/Master Synchronisation zwischen multiblen Knoten
●
Integration multibler Directory Services (AD, LDAP)
●
Versionierung aller Objekte (UUID)
●
On-Demand Branding
●
Unterstützung zahlreicher Clients:
– HTML5 GUI für Desktop und Touch-Clients
– Nativer Desktop Sync Client für Linux, MacOSX, Windows
– Native mobile Apps für Android und iOS

13. Open Source Business Alliance
Anwender Szenario: Stadt Schwäbisch Hall
●
Herausforderung: Mobiler Zugriff auf Daten der Stadt-Verwaltung
●
Software: Grau Data Space
●
Hosting: Hybrid (Master/Master Sync)
– Stadt Schwäbisch Hall: Zugriff über CIFS und Web GUI
– COMback: Zugriff über mobile Clients und WebGUI
FW
Internet
CIFS
LAN
CIFS
GDS
WEB
RZ: COMback
FW
GDS
GDS
LB
HTTPSHTTPS
Stadt Schwäbisch Hall

14. Open Source Business Alliance
Groupware: Zarafa
●
Enterprise Groupware Lösung
●
MAPI orientierte Architektur sorgt für hohe MS-Exchange Kompatiblität
●
Open Source Groupware Server für Linux / MySQL
●
Horizontale Skallierbarkeit/Verfügbarkeit durch integrierte Replikation
●
Zahlreiche Client Zugriffsoptionen:
– Hochwertiger MAPI Provider für Outlook
– Client-rendered HTML5 Client
– EWS kompatibler Web-Service (Apple Mail)
– Active Sync kompatibler Service (Android, Blackberry 10, iOS, Windows)

15. Open Source Business Alliance
Anwender Szenario: Groupware as a Service
●
Herausforderung:
– Gehostete Groupware Lösung
– Hochwertiger Outlook-Support (MAPI)
– Mobiler Zugriff über Active Sync
●
Kunden: banking concepts AG, energy & meteo systems GmbH
●
Software: Zarafa Groupware
●
Hosting: Bytemine / Standorte Frankfurt, Osnabrück, Zürich
●
Benefits:
– Hochverfügbarkeit ist durch mehrfache Redundanz gewährleistet
– Einfaches und schnelles Hinzubuchen neuer Mitarbeiter
– Kein IT-Fachpersonal nowendig
– AnitSpam/Anti-Virus Lösung ist integriert

16. Open Source Business Alliance
Enterprise Ressource Planning: HeliumV
●
ERP Lösung für KMU und Mittelstand
●
Java-basierte Client / Server Lösung
●
Server Betriebssystem Linux / Windows
●
Datenbank: Postgres (Oracle/MS-SQL)
●
Features:
●
Kontaktmanagement
●
Angebotswesen
●
Auftragsmanagement
●
Beschaffungsmanagement
●
Kapazitätsplanung
●
Warenwirtschaft
●
Artikelmanagement
●
Zeiterfassung
●
Produktionsplanung
●
Zahlungsverkehr
●
Rechnungswesen
●
Mahnwesen

17. Open Source Business Alliance
Desktop as Service: Tocario
●
Desktop as a Service auf Open Source Basis
●
Unterstützte Gast-Systeme: Windows, Ubuntu
●
Hypervisior: Linux KVM
●
Remote Desktop-Protokoll: SPICE
●
Protokollneutraler Connection-Broker
●
Client Support für: MacOS, Windows, Linux (auf Anfrage)
●
Selfservice-Portal für End-Anwender
●
Cloud Connections Box (VPN) zur Integration von
– lokalen Drucker
– lokalen Laufwerke

18. Open Source Business Alliance
Anwender Szenario: ERP als Desktop as a Service
●
Herausforderung: Vollständiges ERP aus der Cloud
●
Kunde: Empalis Systems GmbH Stuttgart
●
Software: HeliumV ERP Software
●
Hosting: Desktop as a Service von Tocario
●
Benefits:
– Aus CAPEX wird OPEX
– Kein IT-Fachpersonal nötig
– Professioneller RZ-Betrieb gewährleistet
– Zugriff vom Office, Home-Office und Büro eines Dienstleisters
– Desktop-Sharing / Pooling möglich
– Aufschaltung neuer Mitarbeiter jederzeit möglich

19. Open Source Business Alliance
Lösungs Szenario: Backup Service as a Service
●
Herausforderung: Backup Service für KMUs
●
Benefits:
– Reduktion der notwenigen Investitionen
– Normalberieb der Applikation verbleibt im Haus
– Automatische Auslagerung von Daten vereinfacht Desaster Recovery
– Desaster Recovery in der Cloud in verschiedenen Lokationen möglich
Kundenseite Rechenzentrum
Backup Datenbank
Virtuelles Betriebssystem-Abbild

20. Open Source Business Alliance
Lösungs Szenario: Deutsche Wolke in a Box
●
Herausforderung: Modularer, effizienter Cloud Server
●
Benefits:
– “Cloud-Hardware to go”
– OnPremise / OffPremise - “Ab in die Cloud!” / “Raus aus der Cloud!”
●
Platzsparende Architektur
●
Einschübe erlauben Hot-Swap
●
112 ultra-low Power 8 Kern
Intel Avoton Prozessoren
●
28 Microblades auf 6 HE
●
Energieeffiziente Netzteile (95%)
●
Integrirte Switche mit hoher
Bandbreite und geringem
Verkabelungsaufwand

21. Open Source Business Alliance
Lösungs Szenario: IaaS auf Basis von OpenStack
●
Alternative zu bekannten US Cloud Anbietern
●
Compute und Storage (Object-/Blocklevel-Storage)
●
Self-Service Portal (http://www.ostack.de)

22. Open Source Business Alliance
Fazit
●
Open Source Cloud Services “Made in Germany” sind Realität
●
Open Source Software
– veringert Abhängigkeit vom Cloud-Provider
– ermöglicht einen (öffentlichen) Review der Software
– erlaubt flexible Revenue-Sharing Modelle
●
Die wichtigsten Dienste für den Bedarf von KMUs sind verfügbar:
– Virtuelle Server / Storage Infrastruktur (teuto.net)
– Managed Desktop (tocario)
– Groupware (Zarafa - Bytemine)
– File Share & Sync (Graudata - Bytemine)
– Enterprise Resource Planning (HeliumV - tocario)

23. Open Source Business Alliance
Kontakt
Thomas Ludwig Uhl
Cel: +49 151 54354373
E-Mail: uhl@osb-alliance.com
Twitter: @tuhl / @deutschewolke
Facebook: www.facebook.com/thomas.uhl
