Das Dokument behandelt Building Information Modeling (BIM) als innovative Methode zur Optimierung von Planung, Ausführung und Nutzung von Gebäuden, mit einem Fokus auf die Schaffung eines strukturierten 3D-Datenmodells für verschiedene Projektbeteiligte. Es werden verschiedene Initiativen und Werkzeuge vorgestellt, die die Integration von Daten und die Effizienz im Bauprozess erhöhen sollen. Zudem werden die Vorteile, Herausforderungen und die Notwendigkeit einer optimalen Vorbereitung bei der Anwendung von BIM hervorgehoben.

2. IBM TRIRIGA@Universities
28.10.2013
Dipl. Ing. Andreas Salzer
WOLFF & MÜLLER Holding
Informationstechnologie
Dienstleistungszentrum Klinikum, Stuttgart

3. BAUEN
MIT
BEGEISTERUNG.
Weil es der beste Baustoff ist, den wir haben.

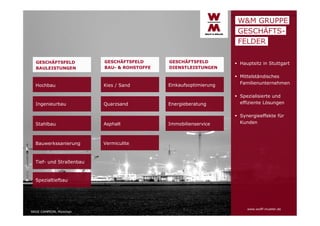

4. W&M GRUPPE
GESCHÄFTSFELDER
GESCHÄFTSFELD
BAULEISTUNGEN
Hochbau
Ingenieurbau
GESCHÄFTSFELD
BAU- & ROHSTOFFE
Kies / Sand
Quarzsand
Stahlbau
Asphalt
Bauwerkssanierung
GESCHÄFTSFELD
DIENSTLEISTUNGEN
 Hauptsitz in Stuttgart
Einkaufsoptimierung
 Mittelständisches
Familienunternehmen
Energieberatung
 Spezialisierte und
effiziente Lösungen
Immobilienservice
 Synergieeffekte für
Kunden
Vermiculite
Tief- und Straßenbau
Spezialtiefbau
ARGE CAMPEON, München
www.wolff-mueller.de

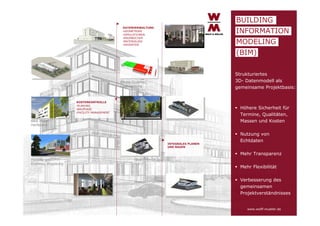

5. BUILDING
DATENVERWALTUNG
•GEOMETRIEN
•SIMULATIONEN
•RAUMBÜCHER
•MATERIALIEN
•GEODATEN
INFORMATION
MODELING
(BIM)
Strukturiertes
3D- Datenmodell als
gemeinsame Projektbasis:
Bleyle Quartier,
Ludwigsburg
KOSTENKONTROLLE
•PLANUNG
•BAUPHASE
•FACILITY MANAGEMENT
 Höhere Sicherheit für
Termine, Qualitäten,
Massen und Kosten
B&B Hotel,
Heilbronn
INTEGRALES PLANEN
UND BAUEN
 Nutzung von
Echtdaten
 Mehr Transparenz
Holiday Inn
Express, Augsburg
 Mehr Flexibilität
 Verbesserung des
gemeinsamen
Projektverständnisses
www.wolff-mueller.de

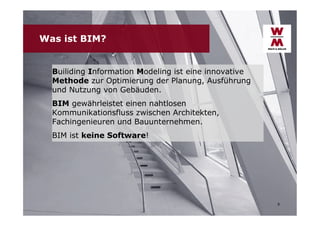

6. Was ist BIM?
Builiding Information Modeling ist eine innovative
Methode zur Optimierung der Planung, Ausführung
und Nutzung von Gebäuden.
BIM gewährleistet einen nahtlosen
Kommunikationsfluss zwischen Architekten,
Fachingenieuren und Bauunternehmen.
BIM ist keine Software!
6

7. Was ist BIM?
Alle Vorgänge rund um die Erstellung und den Lebenszyklus eines Gebäudes stehen miteinander in Verbindung:
 Entwurf / Modellierung (3D)
 Mengenermittlung, LV-Erstellung
 Kalkulation
 Kollisionsprüfung
 Tragwerksplanung
 Bauabwicklung/-steuerung (4D)
 Kostenkontrolle, WIB (5D)
 Facility Management
7

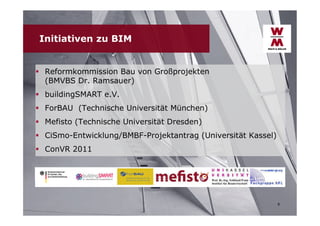

8. Initiativen zu BIM
 Reformkommission Bau von Großprojekten
(BMVBS Dr. Ramsauer)
 buildingSMART e.V.
 ForBAU (Technische Universität München)
 Mefisto (Technische Universität Dresden)
 CiSmo-Entwicklung/BMBF-Projektantrag (Universität Kassel)
 ConVR 2011
8

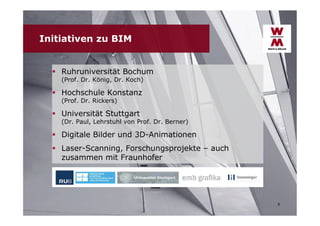

9. Initiativen zu BIM
 Ruhruniversität Bochum
(Prof. Dr. König, Dr. Koch)
 Hochschule Konstanz
(Prof. Dr. Rickers)
 Universität Stuttgart
(Dr. Paul, Lehrstuhl von Prof. Dr. Berner)
 Digitale Bilder und 3D-Animationen
 Laser-Scanning, Forschungsprojekte – auch
zusammen mit Fraunhofer
9

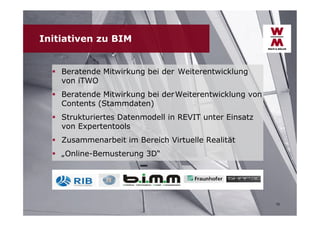

10. Initiativen zu BIM
 Beratende Mitwirkung bei der Weiterentwicklung
von iTWO
 Beratende Mitwirkung bei der Weiterentwicklung von
Contents (Stammdaten)
 Strukturiertes Datenmodell in REVIT unter Einsatz
von Expertentools
 Zusammenarbeit im Bereich Virtuelle Realität
 „Online-Bemusterung 3D“
10

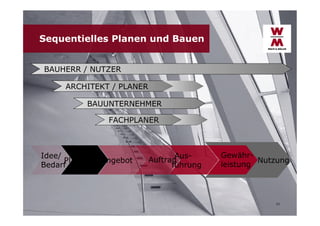

11. Sequentielles Planen und Bauen
BAUHERR / NUTZER
ARCHITEKT / PLANER
BAUUNTERNEHMER
FACHPLANER
Idee/
Planung Angebot
Bedarf
AusAuftrag
führung
GewährNutzung
leistung
11

12. Wo steht das Glas?
12

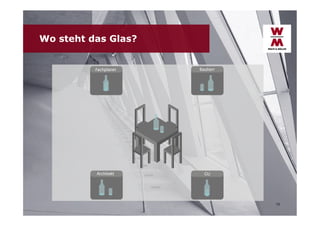

13. Wo steht das Glas?
13

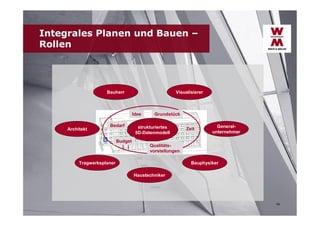

14. Integrales Planen und Bauen –
Rollen
Bauherr
Visualisierer
Idee
Architekt
Bedarf
Grundstück
strukturiertes
5D-Datenmodell
Zeit
Generalunternehmer
Budget
Qualitätsvorstellungen
Tragwerksplaner
Bauphysiker
Haustechniker
14

15. Integrales Planen und Bauen –
Daten
Mengen
Visualisierung
strukturiertes
5D-Datenmodell
Listen
Statik
LV/Kalkulation
Haustechnik
Pläne
15

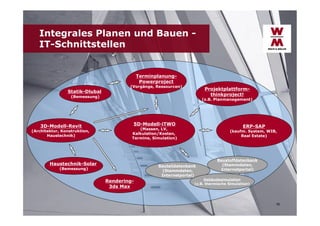

16. Integrales Planen und Bauen IT-Schnittstellen
TerminplanungPowerproject
Statik-Dlubal
(Vorgänge, Ressourcen)
Projektplattformthinkproject!
(Bemessung)
3D-Modell-Revit
(Architektur, Konstruktion,
Haustechnik)
(z.B. Planmanagement)
5D-Modell-iTWO
ERP-SAP
(Massen, LV,
Kalkulation/Kosten,
Termine, Simulation)
Haustechnik-Solar
(kaufm. System, WIB,
Real Estate)
Bauteildatenbank
(Stammdaten,
Internetportal)
(Bemessung)
Rendering3ds Max
Baustoffdatenbank
(Stammdaten,
Internetportal)
Gebäudesimulation
(z.B. thermische Simulation)
16

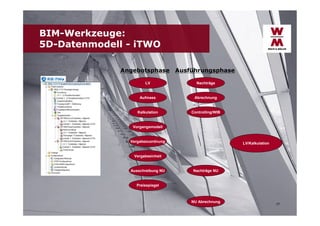

17. BIM-Werkzeuge:
5D-Datenmodell - iTWO
Angebotsphase Ausführungsphase
LV
Nachträge
Aufmass
Abrechnung
Kalkulation
Controlling/WIB
Vorgangsmodell
Vergabezuordnung
LV/Kalkulation
Vergabeeinheit
Ausschreibung NU
Nachträge NU
Preisspiegel
NU Abrechnung
17

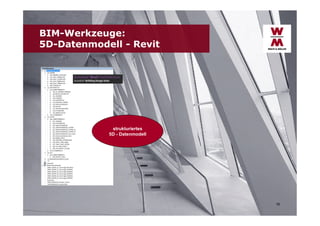

18. BIM-Werkzeuge:
5D-Datenmodell - Revit
strukturiertes
5D - Datenmodell
18

19. BIM-Werkzeuge:
Akquisition
geplant
geplant
gebaut
gebaut
19

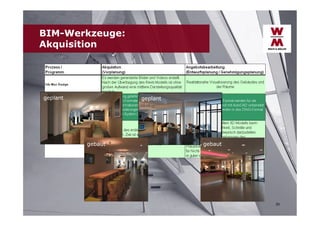

20. BIM-Werkzeuge:
Akquisition
geplant
geplant
gebaut
gebaut
20

21. BIM-Werkzeuge:
Akquisition
21

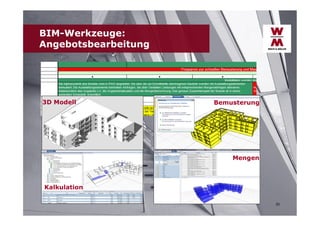

22. BIM-Werkzeuge:
Angebotsbearbeitung
3D Modell
Bemusterung
Mengen
Kalkulation
22

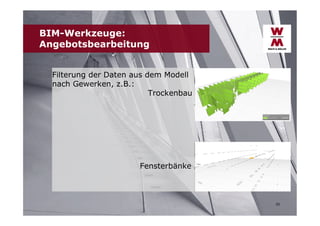

23. BIM-Werkzeuge:
Angebotsbearbeitung
Filterung der Daten aus dem Modell
nach Gewerken, z.B.:
Trockenbau
Fensterbänke
23

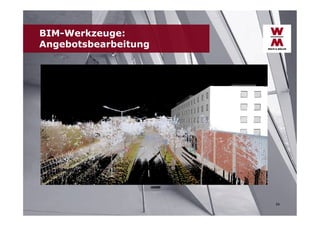

24. BIM-Werkzeuge:
Angebotsbearbeitung
24

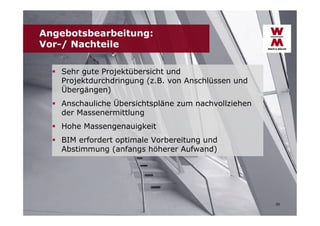

25. Angebotsbearbeitung:
Vor-/ Nachteile
 Sehr gute Projektübersicht und
Projektdurchdringung (z.B. von Anschlüssen und
Übergängen)
 Anschauliche Übersichtspläne zum nachvollziehen
der Massenermittlung
 Hohe Massengenauigkeit
 BIM erfordert optimale Vorbereitung und
Abstimmung (anfangs höherer Aufwand)
25

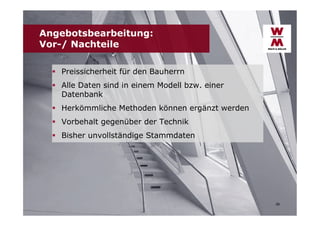

26. Angebotsbearbeitung:
Vor-/ Nachteile
 Preissicherheit für den Bauherrn
 Alle Daten sind in einem Modell bzw. einer
Datenbank
 Herkömmliche Methoden können ergänzt werden
 Vorbehalt gegenüber der Technik
 Bisher unvollständige Stammdaten
26

27. BIM-Werkzeuge:
Arbeitsvorbereitung
27

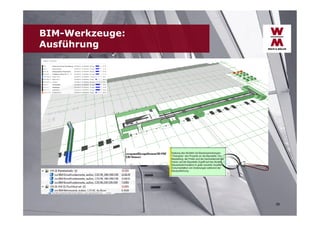

28. BIM-Werkzeuge:
Ausführung
28

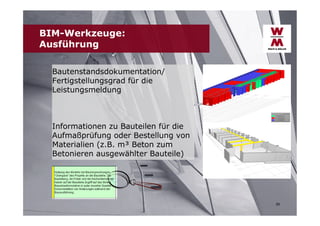

29. BIM-Werkzeuge:
Ausführung
Bautenstandsdokumentation/
Fertigstellungsgrad für die
Leistungsmeldung
Informationen zu Bauteilen für die
Aufmaßprüfung oder Bestellung von
Materialien (z.B. m³ Beton zum
Betonieren ausgewählter Bauteile)
29

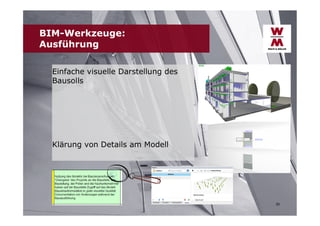

30. BIM-Werkzeuge:
Ausführung
Einfache visuelle Darstellung des
Bausolls
Klärung von Details am Modell
30

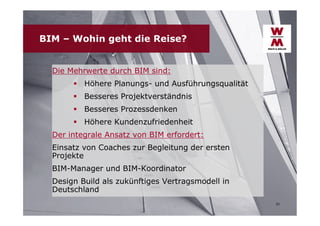

31. BIM – Wohin geht die Reise?
Die Mehrwerte durch BIM sind:
 Höhere Planungs- und Ausführungsqualität
 Besseres Projektverständnis
 Besseres Prozessdenken
 Höhere Kundenzufriedenheit
Der integrale Ansatz von BIM erfordert:
Einsatz von Coaches zur Begleitung der ersten
Projekte
BIM-Manager und BIM-Koordinator
Design Build als zukünftiges Vertragsmodell in
Deutschland
31

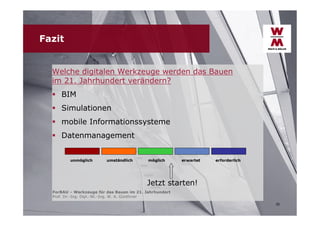

32. Fazit
Welche digitalen Werkzeuge werden das Bauen
im 21. Jahrhundert verändern?
 BIM
 Simulationen
 mobile Informationssysteme
 Datenmanagement
unmöglich
umständlich
möglich
erwartet
erforderlich
Jetzt starten!
ForBAU – Werkzeuge für das Bauen im 21. Jahrhundert
Prof. Dr.-Ing. Dipl.-Wi.-Ing. W. A. Günthner
32
