Enerkite der fliegende Drachen der Strom produziert!
Das Dokument beschreibt das Konzept und die technische Entwicklung von enerkíte, einem innovativen Ansatz zur Windenergiegewinnung durch Flugwindkraftanlagen. Es werden Details zum Design, zur Leistungseffizienz sowie zur wirtschaftlichen und umweltfreundlichen Umsetzbarkeit solcher Systeme präsentiert. Die Roadmap zeigt die zukünftigen Entwicklungsschritte und Anwendungen der Technologie auf, insbesondere in Gebieten mit hohem Energiebedarf und begrenztem Zugang zu Strom.
Enerkite der fliegende Drachen der Strom produziert!

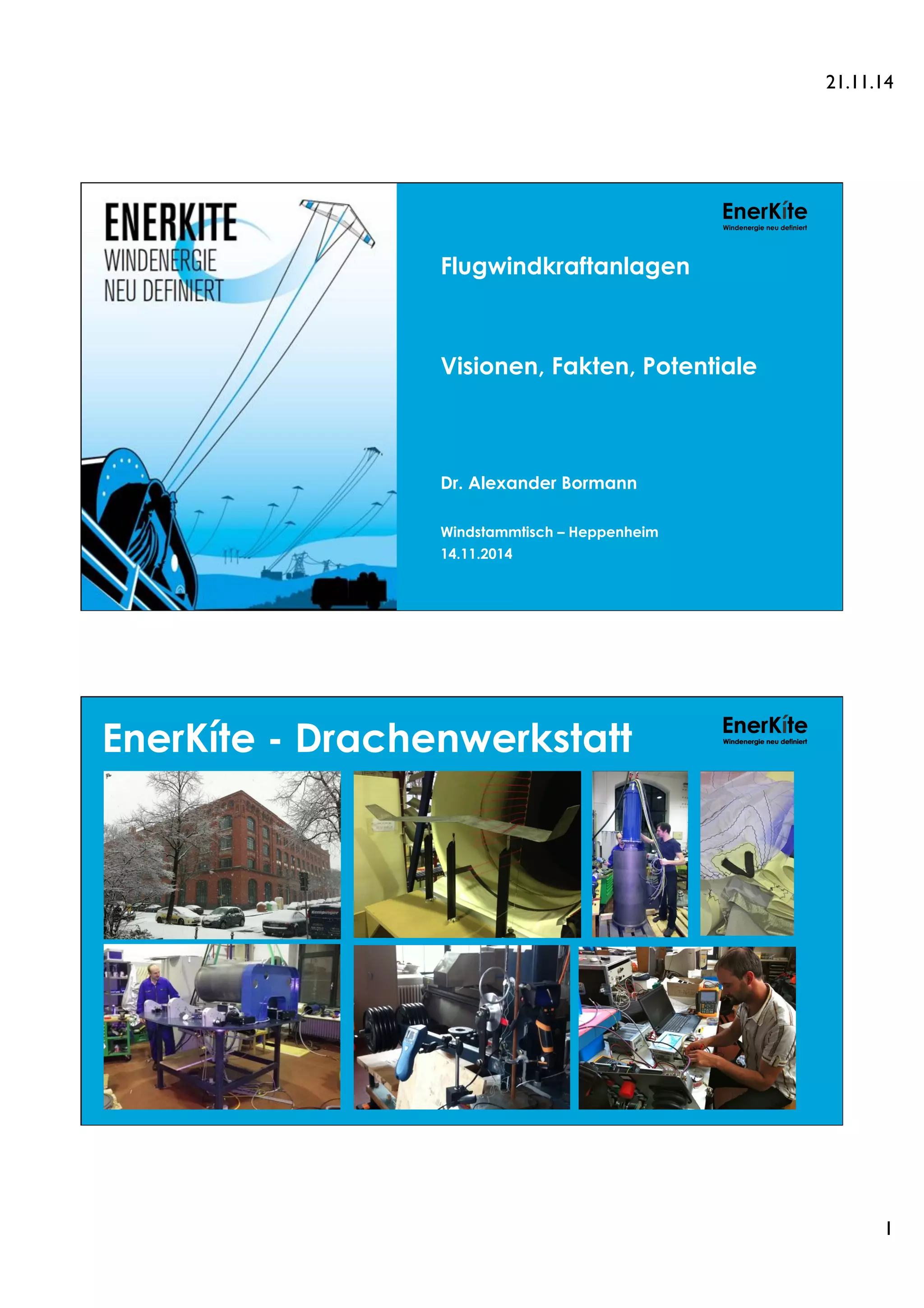

- 1. 21.11.14 1 EnerKíte Windenergie neu definiert Flugwindkraftanlagen Visionen, Fakten, Potentiale Dr. Alexander Bormann Windstammtisch – Heppenheim 14.11.2014 EnerKíte Windenergie neu definiert EnerKíte - Drachenwerkstatt
- 2. 21.11.14 2 EnerKíte Windenergie neu definiert Ziel < 4 ct/kWh EnerKíte Windenergie neu definiert Ressourcenwende: Nur 6 Gramm Material für den täglichen Strom

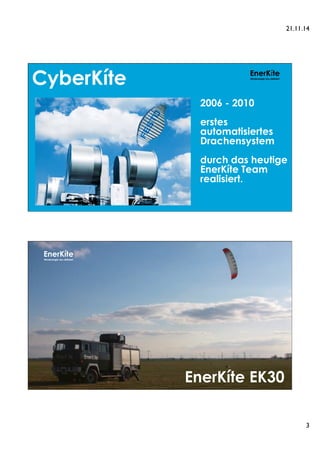

- 3. 21.11.14 3 EnerKíte Windenergie neu definiert CyberKíte 2006 - 2010 erstes automatisiertes Drachensystem durch das heutige EnerKíte Team realisiert. EnerKíte Windenergie neu definiert EnerKíte EK30

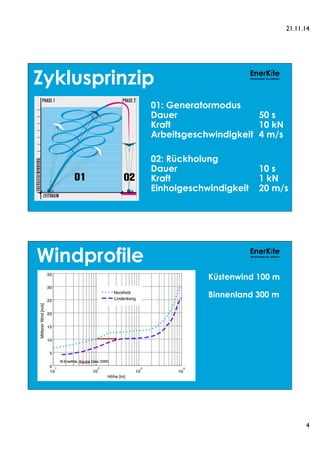

- 4. 21.11.14 4 Zyklusprinzip EnerKíte Windenergie neu definiert 01: Generatormodus Dauer 50 s Kraft 10 kN Arbeitsgeschwindigkeit 4 m/s 02: Rückholung Dauer 10 s Kraft 1 kN Einholgeschwindigkeit 20 m/s EnerKíte Windenergie neu definiert Windprofile Küstenwind 100 m Binnenland 300 m

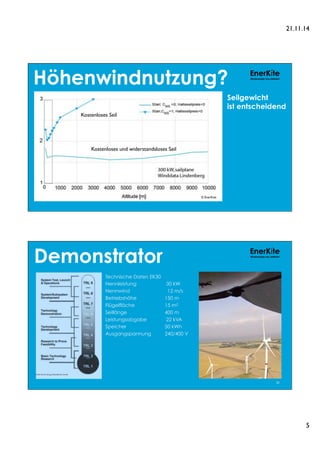

- 5. 21.11.14 5 EnerKíte Windenergie neu definiert Höhenwindnutzung? © aeroíx © EnerKite Kostenloses Seil Kostenloses und widerstandsloses Seil Seilgewicht ist entscheidend 10# Demonstrator Technische Daten EK30 Nennleistung 30 kW Nennwind 12 m/s Betriebshöhe 150 m Flügelfläche 15 m2 Seillänge 400 m Leistungsabgabe 22 kVA Speicher 50 kWh Ausgangspannung 240/400 V NASA Technology Readiness Levels EnerKíte Windenergie neu definiert

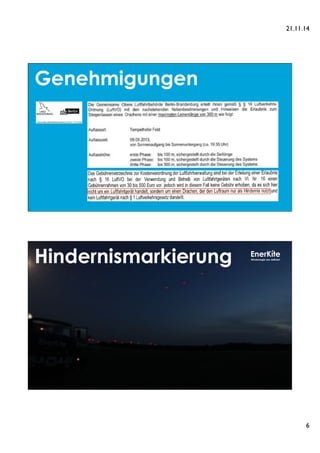

- 6. 21.11.14 6 Genehmigungen Hindernismarkierung EnerKíte Windenergie neu definiert

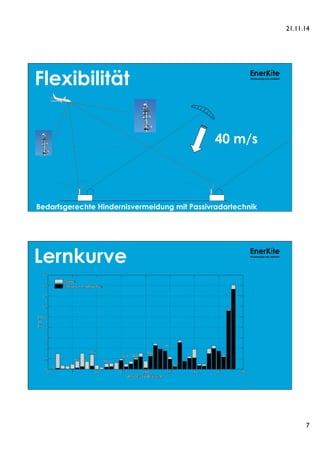

- 7. 21.11.14 7 Flexibilität EnerKíte Windenergie neu definiert 40 m/s Bedarfsgerechte Hindernisvermeidung mit Passivradartechnik Lernkurve EnerKíte 14# Windenergie neu definiert

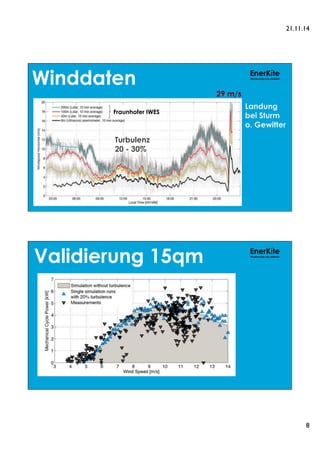

- 8. 21.11.14 8 WinddatenEnerKíte Windenergie neu definiert Fraunhofer IWES 29 m/s Landung bei Sturm o. Gewitter Turbulenz 20 - 30% Validierung 15qm EnerKíte Windenergie neu definiert

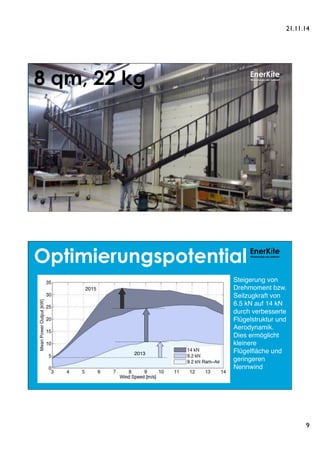

- 9. 21.11.14 9 8qm, 22 kg EnerKíte Confidential – by permission of EnerKíte Windenergie neu definiert Optimierungspotential EnerKíte Windenergie neu definiert Steigerung von Drehmoment bzw. Seilzugkraft von 6.5 kN auf 14 kN durch verbesserte Flügelstruktur und Aerodynamik. Dies ermöglicht kleinere Flügelfläche und geringeren Nennwind 2013 2015

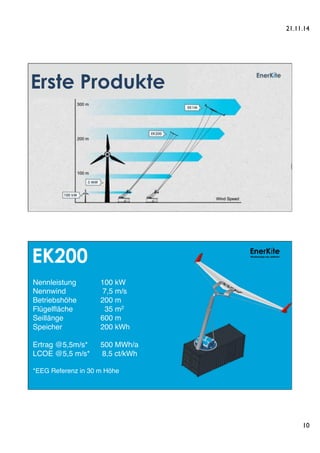

- 10. 21.11.14 10 19# Höhenwind EnerKíte Windenergie neu definiert 10% mehr Wind = 33% mehr Energie Erste Produkte Confidential – by permission of EnerKíte EnerKíte Windenergie neu definiert EK200 Nennleistung 100 kW Nennwind 7,5 m/s Betriebshöhe 200 m Flügelfläche 35 m2 Seillänge 600 m Speicher 200 kWh Ertrag @5,5m/s* 500 MWh/a LCOE @5,5 m/s* 8,5 ct/kWh *EEG Referenz in 30 m Höhe

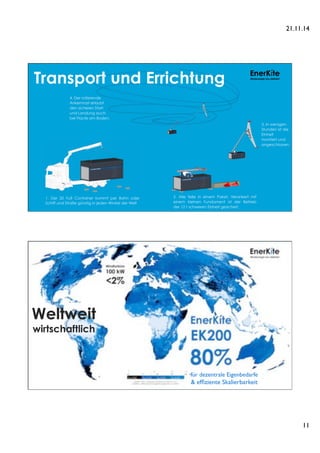

- 11. 21.11.14 11 Transportund Errichtung 1. Der 20 Fuß Container kommt per Bahn oder Schiff und Straße günstig in jeden Winkel der Welt 2. Alle Teile in einem Paket. Verankert mit einem kleinen Fundament ist der Betrieb der 12 t schweren Einheit gesichert. 3. In wenigen Stunden ist die Einheit montiert und angeschlossen 4. Der rotierende Ankermast erlaubt den sicheren Start und Landung auch bei Flaute am Boden. EnerKíte Windenergie neu definiert Weltweit wirtschaftlich für dezentrale Eigenbedarfe & effiziente Skalierbarkeit

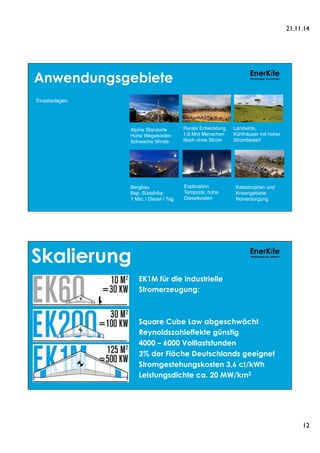

- 12. 21.11.14 12 EnerKíte Windenergie neu definiert Landwirte, Kühlhäuser mit hoher Strombedarf Anwendungsgebiete Alpine Standorte Hohe Wegekosten Schwache Winde Rurale Entwicklung 1,6 Mrd Menschen Noch ohne Strom Exploration Temporär, hohe Dieselkosten Katastrophen und Krisengebiete. Notversorgung Einzelanlagen Bergbau Bsp. Südafrika 1 Mio. l Diesel / Tag EnerKíte Windenergie neu definiert Skalierung EK1M für die industrielle Stromerzeugung: Square Cube Law abgeschwächt Reynoldszahleffekte günstig 4000 – 6000 Volllaststunden 3% der Fläche Deutschlands geeignet Stromgestehungskosten 3,6 ct/kWh Leistungsdichte ca. 20 MW/km2

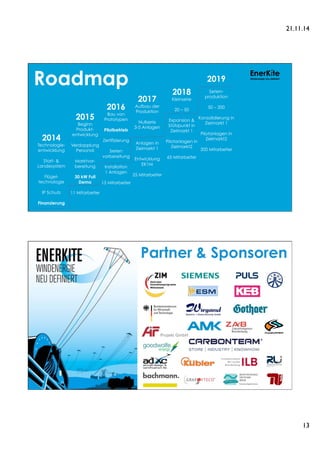

- 13. 21.11.14 13 RoadmapWindenergie neu definiert EnerKíte 2014 Technologie-entwickliung Start- & Landesystem Flügel-technologie IP Schutz Finanzierung 2015 Beginn Produkt-entwicklung Verdopplung Personal Marktvor-bereitung 30 kW Full Demo 11 Mitarbeiter 2016 Bau von Prototypen Pilotbetrieb Zertifizierung Serien vorbereitung Installation 1 Anlagen 15 Mitarbeiter 2017 Aufbau der Produktion Nullserie 3-5 Anlagen Anlagen in Zielmarkt 1 Entwicklung EK1M 25 Mitarbeiter 2018 Kleinserie 20 – 50 Expansion & Stützpunkt in Zielmarkt 1 Pilotanlagen in Zielmarkt2 65 Mitarbeiter 2019 Serien-produktion 50 – 200 Konsolidierung in Zielmarkt 1 Pilotanlagen in Zielmarkt2 200 Mitarbeiter Partner & Sponsoren
