SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 1
Weltneuheit: PLUG IN SYSTEM
www.s-i-z.de
Solar-Info-Zentrum SIZ GmbH
Solarparkstraße 1
D-67435 Neustadt
Tel. 06327-978680

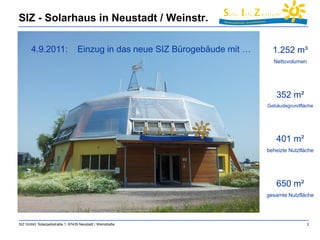

SIZ - Solarhaus in Neustadt / Weinstr.
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 2
4.9.2011: Einzug in das neue SIZ Bürogebäude mit … 1.252 m³
Nettovolumen
352 m²
Gebäudegrundfläche
401 m²
beheizte Nutzfläche
650 m²
gesamte Nutzfläche

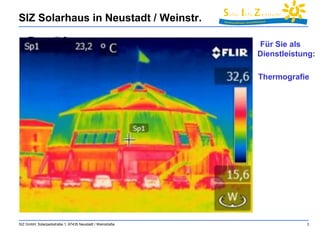

SIZ Solarhaus in Neustadt / Weinstr.
Für Sie als
Dienstleistung:
Thermografie
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 3
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 4

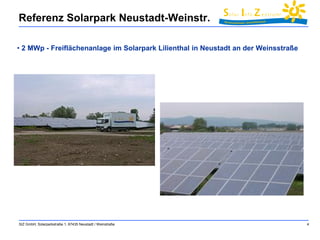

Referenz Solarpark Neustadt-Weinstr.
• 2 MWp - Freiflächenanlage im Solarpark Lilienthal in Neustadt an der Weinsstraße

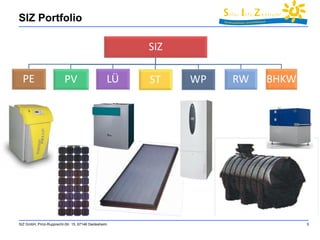

SIZ Portfolio
SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 5
Machen Sie mit: Energiewende von unten
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 6
SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 7

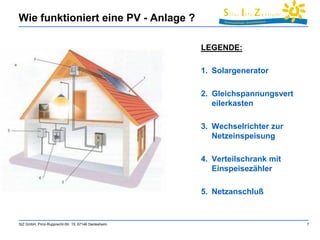

Wie funktioniert eine PV - Anlage ?
LEGENDE:
1. Solargenerator
2. Gleichspannungsvert
eilerkasten
3. Wechselrichter zur
Netzeinspeisung
4. Verteilschrank mit
Einspeisezähler
5. Netzanschluß

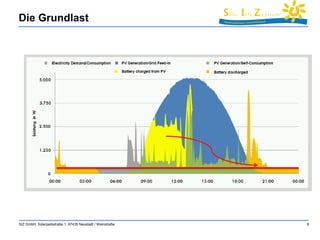

Die Grundlast
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 8

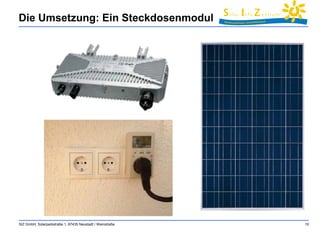

Die Umsetzung: Ein Steckdosenmodul
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 10

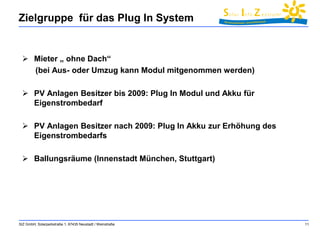

Zielgruppe für das Plug In System
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 11
 Mieter „ ohne Dach“
(bei Aus- oder Umzug kann Modul mitgenommen werden)
 PV Anlagen Besitzer bis 2009: Plug In Modul und Akku für
Eigenstrombedarf
 PV Anlagen Besitzer nach 2009: Plug In Akku zur Erhöhung des
Eigenstrombedarfs
 Ballungsräume (Innenstadt München, Stuttgart)
Eigener Strom für die Grundlast
Das SIZ Plug In
Konzept
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 12
Besonderheiten des Plug In Systems
1. AC - Modul mit integriertem Miniinverter
2. Modulrahmen gleichzeitig als UK (Halteschiene)
3. Wielandsteckdose und VDE gerechter Einbau
4. Akkuspeicherung über Steckdose
Diese Anlagen laufen ohne EEG! Hauptbestandteil ist unser in
Deutschland gefertigtes Plug In Modul mit integriertem Inverter.
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 13
Plug In System: AC Modul
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 14

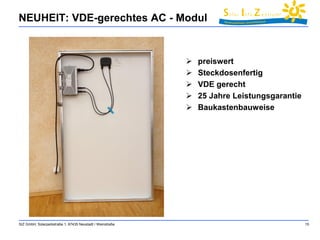

NEUHEIT: VDE-gerechtes AC - Modul
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 15
 preiswert
 Steckdosenfertig
 VDE gerecht
 25 Jahre Leistungsgarantie
 Baukastenbauweise
AC-Modullaminat von Algatec
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 16
Maße:
1650mm x 1010mm x 60 mm
Modul:
Made in Germany
Pmax = 250 Wp
Voc = 34,20 V
Isc = 7,12 A
V mpp = 27,5 V
I mpp = 6,52 A
Garantie:
25 Jahre Leistungsgarantie auf 80%
12,5 Jahre mit 90%
Plug In System: Inverter
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 17

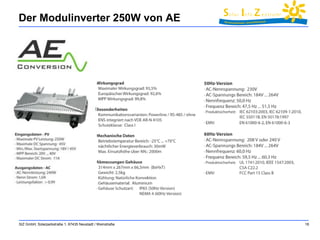

Der Modulinverter 250W von AE
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 18

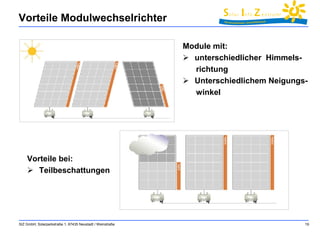

Vorteile Modulwechselrichter
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 19
Module mit:
 unterschiedlicher Himmels-richtung
 Unterschiedlichem Neigungs-winkel
Vorteile bei:
 Teilbeschattungen
Plug In System: Rahmen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 20
WELTNEUHEIT: Modulrahmen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 21
 Schnelle Montage
 preiswert
 Zeitersparnis
 universell
 flexibel
 für alle Montage-arten
geeignet
Plug In Rahmen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 22
 Fertigung bei Constellium/ Landau
 Ökologisch
Plug In System: Steckdose
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 23

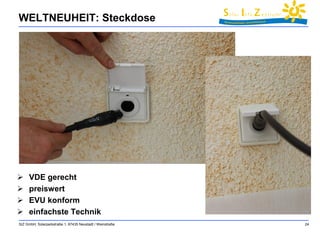

WELTNEUHEIT: Steckdose
 VDE gerecht
 preiswert
 EVU konform
 einfachste Technik
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 24
Plug In System: Akku
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 25

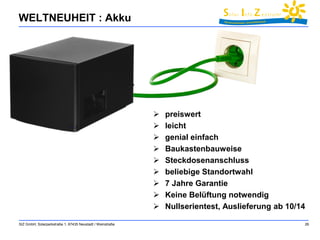

WELTNEUHEIT : Akku
 preiswert
 leicht
 genial einfach
 Baukastenbauweise
 Steckdosenanschluss
 beliebige Standortwahl
 7 Jahre Garantie
 Keine Belüftung notwendig
 Nullserientest, Auslieferung ab 10/14
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 26

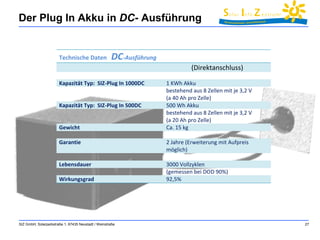

Der Plug In Akku in DC- Ausführung
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 27
Technische Daten DC-Ausführung
(Direktanschluss)
Kapazität Typ: SIZ-Plug In 1000DC 1 KWh Akku
bestehend aus 8 Zellen mit je 3,2 V
(a 40 Ah pro Zelle)
Kapazität Typ: SIZ-Plug In 500DC 500 Wh Akku
bestehend aus 8 Zellen mit je 3,2 V
(a 20 Ah pro Zelle)
Gewicht Ca. 15 kg
Garantie 2 Jahre (Erweiterung mit Aufpreis
möglich)
Lebensdauer 3000 Vollzyklen
(gemessen bei DOD 90%)
Wirkungsgrad 92,5%

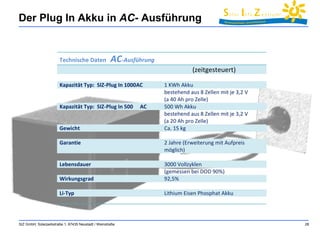

Der Plug In Akku in AC- Ausführung
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 28
Technische Daten AC-Ausführung
(zeitgesteuert)
Kapazität Typ: SIZ-Plug In 1000AC 1 KWh Akku
bestehend aus 8 Zellen mit je 3,2 V
(a 40 Ah pro Zelle)
Kapazität Typ: SIZ-Plug In 500 AC 500 Wh Akku
bestehend aus 8 Zellen mit je 3,2 V
(a 20 Ah pro Zelle)
Gewicht Ca. 15 kg
Garantie 2 Jahre (Erweiterung mit Aufpreis
möglich)
Lebensdauer 3000 Vollzyklen
(gemessen bei DOD 90%)
Wirkungsgrad 92,5%
Li-Typ Lithium Eisen Phosphat Akku

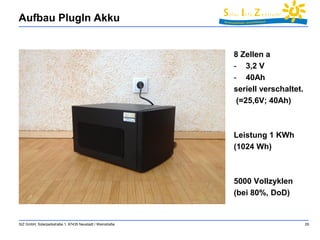

Aufbau PlugIn Akku
8 Zellen a
- 3,2 V
- 40Ah
seriell verschaltet.
(=25,6V; 40Ah)
Leistung 1 KWh
(1024 Wh)
5000 Vollzyklen
(bei 80%, DoD)
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 29

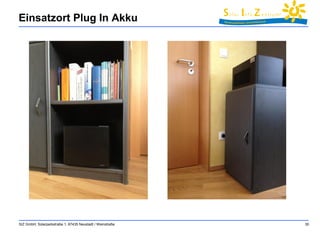

Einsatzort Plug In Akku
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 30
Das Plug In System:
Die Plug In
Technik
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 31

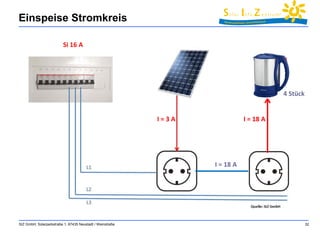

Einspeise Stromkreis
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 32
I = 3 A I = 18 A
Si 16 A
I = 18 A
4 Stück

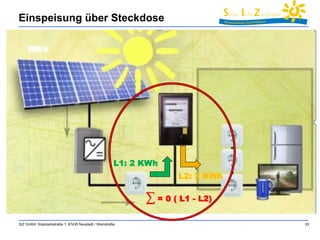

Einspeisung über Steckdose
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 33
L1: 2 KWh
L2: 2 KWh
Σ = 0 ( L1 - L2)
Überwachung: Steckdosenmessgerät
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 34
Vorteile unseres Steckdosenmoduls
 Erzeugen Sie ihre eigene grüne Energie
 Unabhängigkeit von Strompreiserhöhungen
 einfacher geht es nicht: AUSPACKEN – ANSCHLIEßEN – SPAREN
 Super Wirkungsgrad: hier fließt Strom vom Solarmodul direkt in die
Steckdose
 mit diesem Modul kann jeder Haushalt den Strom für seinen täglichen
Verbrauch selbst erzeugen
 Reduzieren Sie ihre Stromrechnung um ca. 25%
 kundenfreundlich
 attraktiver Preis, schnelle Amortisation
 das modernste Solarmodul der Welt
 Alles Made in Germany
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 35
Sicherheit und rechtliche Grundlagen
- TÜV Rheinland
- VDE 4105
Wechselrichter erfüllt ENS: Netzüberwachung durch
„Selbsttätige Freischaltstelle für Eigenerzeugungsanlagen“
- CE- Erklärung des Herstellers
- EN 50438 – ENEL – UL1741 – CQC
- VDE0126-1-1 – IEEE 1547 – AS 4777
- EN 62109 – IEC 62109-1/-2 -SEMKO
- ENS Bestimmungen werden erfüllt
- Energierichtungszähler bei Bedarf
- Clearingstelle EEG am 5.6.12:
„Das EEG 2012 steht dem Anschluss
von Kleinstanlagen bis maximal 3,6 KWp
über die Steckdose an das Hausnetz
zumindest nicht entgegen.“
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 36

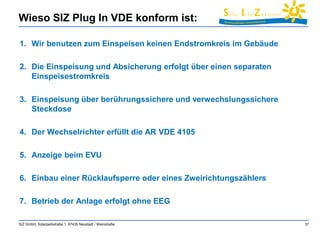

Wieso SIZ Plug In VDE konform ist:
1. Wir benutzen zum Einspeisen keinen Endstromkreis im Gebäude
2. Die Einspeisung und Absicherung erfolgt über einen separaten
Einspeisestromkreis
3. Einspeisung über berührungssichere und verwechslungssichere
Steckdose
4. Der Wechselrichter erfüllt die AR VDE 4105
5. Anzeige beim EVU
6. Einbau einer Rücklaufsperre oder eines Zweirichtungszählers
7. Betrieb der Anlage erfolgt ohne EEG
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 37
Das Plug In System:
Einfachste
Modulmontage
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 38

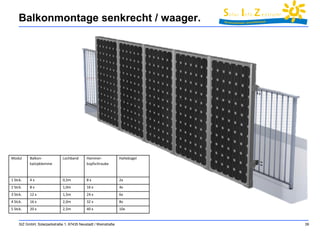

Balkonmontage senkrecht / waager.
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 39
Modul Balkon-kalzipklemme
Lochband Hammer-kopfschraube
Haltebügel
1 Stck. 4 x 0,5m 8 x 2x
2 Stck. 8 x 1,0m 16 x 4x
3 Stck. 12 x 1,5m 24 x 6x
4 Stck. 16 x 2,0m 32 x 8x
5 Stck. 20 x 2,5m 40 x 10x

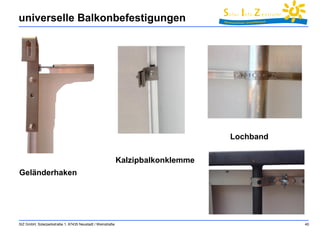

universelle Balkonbefestigungen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 40
Geländerhaken
Lochband
Kalzipbalkonklemme

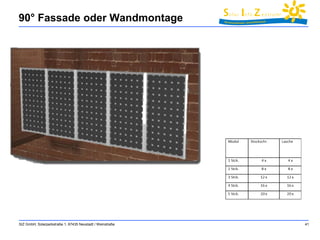

90° Fassade oder Wandmontage
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 41

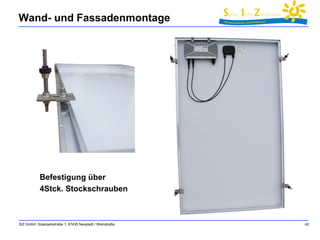

Wand- und Fassadenmontage
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 42
Befestigung über
4Stck. Stockschrauben

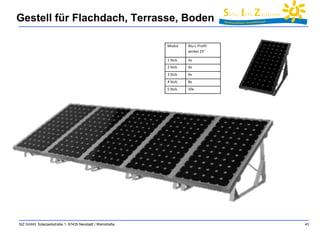

Gestell für Flachdach, Terrasse, Boden
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 43
Modul Alu-L-Profil-winkel
25°
1 Stck. 2x
2 Stck. 4x
3 Stck. 6x
4 Stck. 8x
5 Stck. 10x

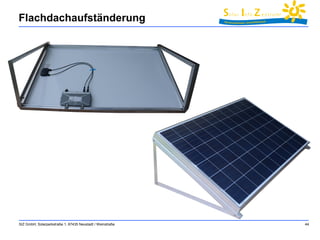

Flachdachaufständerung
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 44
Dachmontage
Ob Ziegeldach, Blechdach, Eternitdach, Kalzipdach, Stehfalzdach –
Sie erhalten von uns immer das passende Montageset dazu!
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 45
Fragen?
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 46
Das SIZ Plug In System
Der Elektro-anschluss
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 47

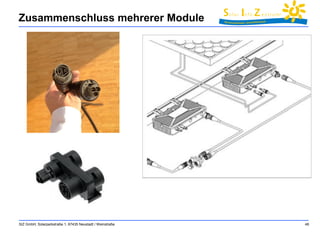

Zusammenschluss mehrerer Module
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 48
Das SIZ Plug In System
… und so sieht
die kinderleichte
Energiewende aus
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 49

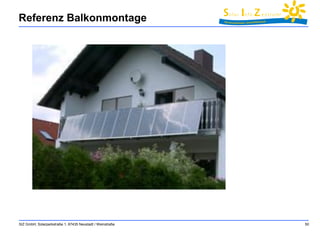

Referenz Balkonmontage
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 50

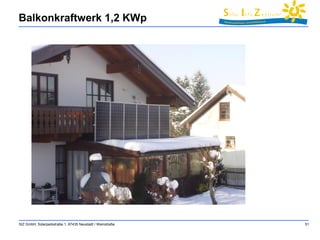

Balkonkraftwerk 1,2 KWp
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 51

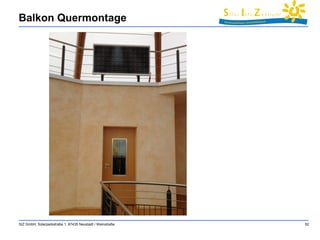

Balkon Quermontage
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 52

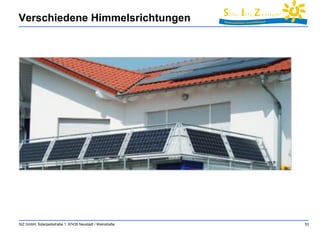

Verschiedene Himmelsrichtungen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 53

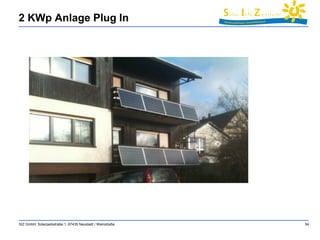

2 KWp Anlage Plug In
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 54
Ausstellungsraum SIZ
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 55
Referenz Wirtschaftsministerium
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 56

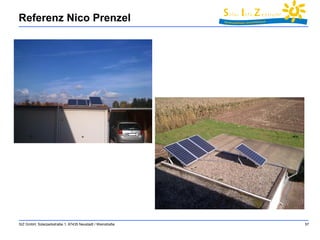

Referenz Nico Prenzel
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 57

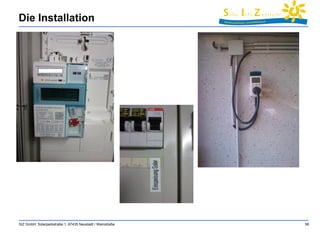

Die Installation
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 58
SIZ im SWR Fernsehen
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 59
Filmbeitrag im Internet unter www.s-i-z.de bei Medien:
SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 60

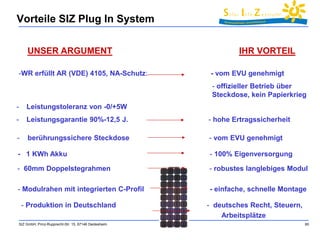

Vorteile SIZ Plug In System
-WR erfüllt AR (VDE) 4105, NA-Schutz: - vom EVU genehmigt
- offizieller Betrieb über
Steckdose, kein Papierkrieg
- Leistungstoleranz von -0/+5W
- Leistungsgarantie 90%-12,5 J. - hohe Ertragssicherheit
- berührungssichere Steckdose - vom EVU genehmigt
- 1 KWh Akku - 100% Eigenversorgung
- 60mm Doppelstegrahmen - robustes langlebiges Modul
- Modulrahen mit integrierten C-Profil - einfache, schnelle Montage
- Produktion in Deutschland - deutsches Recht, Steuern,
Arbeitsplätze
UNSER ARGUMENT IHR VORTEIL
Fragen?
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 61
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 62
Solarenergie passt auf jedes Dach
Einziger solarer Störfall
SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 63
Sonnenfinsternis vom 11. August 1999
Setzen Sie auch im PV
Bereich auf
deutsche Qualität !
Wolfgang Müller
Dipl. Ing. (TH)
Solar Info Zentrum
SIZ GmbH

Weitere ähnliche Inhalte

Ähnlich wie Plug in Steckdosenmodul

MEGAMAX energiespeicher
MEGAMAX energiespeicherMEGAMAX energiespeicher
MEGAMAX energiespeicher
faktorgmbh

Energiespeicher LotusG2 - Alternative Energiesysteme Holleis
Energiespeicher LotusG2 - Alternative Energiesysteme HolleisEnergiespeicher LotusG2 - Alternative Energiesysteme Holleis
Energiespeicher LotusG2 - Alternative Energiesysteme Holleis
Martin Pletzenauer


Ähnlich wie Plug in Steckdosenmodul (20)

Re pv1
Re pv1Re pv1
Re pv1

Bedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR VorverstärkerBedienungsanleitung RESTEK EDITOR Vorverstärker
Bedienungsanleitung RESTEK EDITOR Vorverstärker

POWERNEWS 1/2016
POWERNEWS 1/2016POWERNEWS 1/2016
POWERNEWS 1/2016

Simon Lighting Lichtpunkte Solar - Cedrus Solar
Simon Lighting Lichtpunkte Solar - Cedrus SolarSimon Lighting Lichtpunkte Solar - Cedrus Solar
Simon Lighting Lichtpunkte Solar - Cedrus Solar

SpectraVolt - Solartechnik vom Feinsten!
SpectraVolt - Solartechnik vom Feinsten!SpectraVolt - Solartechnik vom Feinsten!
SpectraVolt - Solartechnik vom Feinsten!

Solar-Garage für Rasenmäher Roboter
Solar-Garage für Rasenmäher RoboterSolar-Garage für Rasenmäher Roboter
Solar-Garage für Rasenmäher Roboter

Balluff in der Energiebranche (861521 i16 de)
Balluff in der Energiebranche (861521 i16 de)Balluff in der Energiebranche (861521 i16 de)
Balluff in der Energiebranche (861521 i16 de)

Photovoltaik die Königin der Erneuerbaren Energien
Photovoltaik die Königin der Erneuerbaren EnergienPhotovoltaik die Königin der Erneuerbaren Energien
Photovoltaik die Königin der Erneuerbaren Energien

Magazin für Energieketten
Magazin für EnergiekettenMagazin für Energieketten
Magazin für Energieketten

24V Haus Präsentation
24V Haus Präsentation24V Haus Präsentation
24V Haus Präsentation

Solar Wechselrichter inverter B2C Endkunden
Solar Wechselrichter inverter B2C EndkundenSolar Wechselrichter inverter B2C Endkunden
Solar Wechselrichter inverter B2C Endkunden

Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.

Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.

Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. 16% MwSt.

MEGAMAX energiespeicher
MEGAMAX energiespeicherMEGAMAX energiespeicher
MEGAMAX energiespeicher

Energiespeicher LotusG2 - Alternative Energiesysteme Holleis
Energiespeicher LotusG2 - Alternative Energiesysteme HolleisEnergiespeicher LotusG2 - Alternative Energiesysteme Holleis
Energiespeicher LotusG2 - Alternative Energiesysteme Holleis

Wechselrichter / Inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter / Inverter b2c Endkundenpreise inkl. MwSt.Wechselrichter / Inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter / Inverter b2c Endkundenpreise inkl. MwSt.

Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.

Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.
Wechselrichter inverter b2c Endkundenpreise inkl. MwSt.

Solar Wechselrichter inverter B2C Endkunden
Solar Wechselrichter inverter B2C EndkundenSolar Wechselrichter inverter B2C Endkunden
Solar Wechselrichter inverter B2C Endkunden


Mehr von erhard renz

Mehr von erhard renz (20)

020 Team Mitgliedschaft
020 Team Mitgliedschaft020 Team Mitgliedschaft
020 Team Mitgliedschaft

001 KIVA Registrierung
001 KIVA Registrierung001 KIVA Registrierung
001 KIVA Registrierung

012 Team bevorzugt speichern
012 Team bevorzugt speichern012 Team bevorzugt speichern
012 Team bevorzugt speichern

030 KIVA Projekte finden
030 KIVA Projekte finden030 KIVA Projekte finden
030 KIVA Projekte finden

010 Team Klimalotsen beitreten
010 Team Klimalotsen beitreten010 Team Klimalotsen beitreten
010 Team Klimalotsen beitreten

Butendiek Heftchen 2001
Butendiek Heftchen 2001Butendiek Heftchen 2001
Butendiek Heftchen 2001

Energiewende jetzt
Energiewende jetztEnergiewende jetzt
Energiewende jetzt

1. Bensheimer Energie und Klimaschutztag
1. Bensheimer Energie  und Klimaschutztag1. Bensheimer Energie  und Klimaschutztag
1. Bensheimer Energie und Klimaschutztag

Plug In, Steckdosenmodule, Balkonmodule - Systemvergleiche
Plug In, Steckdosenmodule, Balkonmodule - SystemvergleichePlug In, Steckdosenmodule, Balkonmodule - Systemvergleiche
Plug In, Steckdosenmodule, Balkonmodule - Systemvergleiche

Gemeinsam handeln
Gemeinsam handelnGemeinsam handeln
Gemeinsam handeln

Büchel - Atomwaffenfrei
Büchel - AtomwaffenfreiBüchel - Atomwaffenfrei
Büchel - Atomwaffenfrei

Stückliste Plug In System S-I-Z
Stückliste Plug In System S-I-ZStückliste Plug In System S-I-Z
Stückliste Plug In System S-I-Z

Spargelwanderung 2015
Spargelwanderung 2015Spargelwanderung 2015
Spargelwanderung 2015

Butendiek Flyer 2001
Butendiek Flyer 2001Butendiek Flyer 2001
Butendiek Flyer 2001

Online Bereitstellung von Messwerten um das Kernkraftwerk Biblis
Online Bereitstellung von Messwerten um das Kernkraftwerk BiblisOnline Bereitstellung von Messwerten um das Kernkraftwerk Biblis
Online Bereitstellung von Messwerten um das Kernkraftwerk Biblis

Kiva - Wie vergebe ich meinen ersten Mikrokredit!
Kiva - Wie vergebe ich meinen ersten Mikrokredit!Kiva - Wie vergebe ich meinen ersten Mikrokredit!
Kiva - Wie vergebe ich meinen ersten Mikrokredit!

Enerkite der fliegende Drachen der Strom produziert!
Enerkite der fliegende Drachen der Strom produziert!Enerkite der fliegende Drachen der Strom produziert!
Enerkite der fliegende Drachen der Strom produziert!

6. MPS Energie Gespräch Bergstraße Einleitender pecha kucha Vortrag
6. MPS Energie Gespräch Bergstraße Einleitender pecha kucha Vortrag6. MPS Energie Gespräch Bergstraße Einleitender pecha kucha Vortrag
6. MPS Energie Gespräch Bergstraße Einleitender pecha kucha Vortrag

pecha kucha Vortrag beim 5. MPS Energiegespräch
pecha kucha Vortrag beim 5. MPS Energiegesprächpecha kucha Vortrag beim 5. MPS Energiegespräch
pecha kucha Vortrag beim 5. MPS Energiegespräch

Auffälliger Messwert im RFÜ Worms am 24.4.2014
Auffälliger Messwert im RFÜ Worms am 24.4.2014 Auffälliger Messwert im RFÜ Worms am 24.4.2014
Auffälliger Messwert im RFÜ Worms am 24.4.2014


Plug in Steckdosenmodul

  • 1. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 1 Weltneuheit: PLUG IN SYSTEM www.s-i-z.de Solar-Info-Zentrum SIZ GmbH Solarparkstraße 1 D-67435 Neustadt Tel. 06327-978680
  • 2. SIZ - Solarhaus in Neustadt / Weinstr. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 2 4.9.2011: Einzug in das neue SIZ Bürogebäude mit … 1.252 m³ Nettovolumen 352 m² Gebäudegrundfläche 401 m² beheizte Nutzfläche 650 m² gesamte Nutzfläche
  • 3. SIZ Solarhaus in Neustadt / Weinstr. Für Sie als Dienstleistung: Thermografie SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 3
  • 4. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 4 Referenz Solarpark Neustadt-Weinstr. • 2 MWp - Freiflächenanlage im Solarpark Lilienthal in Neustadt an der Weinsstraße
  • 5. SIZ Portfolio SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 5
  • 6. Machen Sie mit: Energiewende von unten SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 6
  • 7. SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 7 Wie funktioniert eine PV - Anlage ? LEGENDE: 1. Solargenerator 2. Gleichspannungsvert eilerkasten 3. Wechselrichter zur Netzeinspeisung 4. Verteilschrank mit Einspeisezähler 5. Netzanschluß
  • 8. Die Grundlast SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 8
  • 9. Die Umsetzung: Ein Steckdosenmodul SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 10
  • 10. Zielgruppe für das Plug In System SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 11  Mieter „ ohne Dach“ (bei Aus- oder Umzug kann Modul mitgenommen werden)  PV Anlagen Besitzer bis 2009: Plug In Modul und Akku für Eigenstrombedarf  PV Anlagen Besitzer nach 2009: Plug In Akku zur Erhöhung des Eigenstrombedarfs  Ballungsräume (Innenstadt München, Stuttgart)
  • 11. Eigener Strom für die Grundlast Das SIZ Plug In Konzept SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 12
  • 12. Besonderheiten des Plug In Systems 1. AC - Modul mit integriertem Miniinverter 2. Modulrahmen gleichzeitig als UK (Halteschiene) 3. Wielandsteckdose und VDE gerechter Einbau 4. Akkuspeicherung über Steckdose Diese Anlagen laufen ohne EEG! Hauptbestandteil ist unser in Deutschland gefertigtes Plug In Modul mit integriertem Inverter. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 13
  • 13. Plug In System: AC Modul SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 14
  • 14. NEUHEIT: VDE-gerechtes AC - Modul SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 15  preiswert  Steckdosenfertig  VDE gerecht  25 Jahre Leistungsgarantie  Baukastenbauweise
  • 15. AC-Modullaminat von Algatec SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 16 Maße: 1650mm x 1010mm x 60 mm Modul: Made in Germany Pmax = 250 Wp Voc = 34,20 V Isc = 7,12 A V mpp = 27,5 V I mpp = 6,52 A Garantie: 25 Jahre Leistungsgarantie auf 80% 12,5 Jahre mit 90%
  • 16. Plug In System: Inverter SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 17
  • 17. Der Modulinverter 250W von AE SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 18
  • 18. Vorteile Modulwechselrichter SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 19 Module mit:  unterschiedlicher Himmels-richtung  Unterschiedlichem Neigungs-winkel Vorteile bei:  Teilbeschattungen
  • 19. Plug In System: Rahmen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 20
  • 20. WELTNEUHEIT: Modulrahmen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 21  Schnelle Montage  preiswert  Zeitersparnis  universell  flexibel  für alle Montage-arten geeignet
  • 21. Plug In Rahmen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 22  Fertigung bei Constellium/ Landau  Ökologisch
  • 22. Plug In System: Steckdose SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 23
  • 23. WELTNEUHEIT: Steckdose  VDE gerecht  preiswert  EVU konform  einfachste Technik SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 24
  • 24. Plug In System: Akku SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 25
  • 25. WELTNEUHEIT : Akku  preiswert  leicht  genial einfach  Baukastenbauweise  Steckdosenanschluss  beliebige Standortwahl  7 Jahre Garantie  Keine Belüftung notwendig  Nullserientest, Auslieferung ab 10/14 SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 26
  • 26. Der Plug In Akku in DC- Ausführung SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 27 Technische Daten DC-Ausführung (Direktanschluss) Kapazität Typ: SIZ-Plug In 1000DC 1 KWh Akku bestehend aus 8 Zellen mit je 3,2 V (a 40 Ah pro Zelle) Kapazität Typ: SIZ-Plug In 500DC 500 Wh Akku bestehend aus 8 Zellen mit je 3,2 V (a 20 Ah pro Zelle) Gewicht Ca. 15 kg Garantie 2 Jahre (Erweiterung mit Aufpreis möglich) Lebensdauer 3000 Vollzyklen (gemessen bei DOD 90%) Wirkungsgrad 92,5%
  • 27. Der Plug In Akku in AC- Ausführung SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 28 Technische Daten AC-Ausführung (zeitgesteuert) Kapazität Typ: SIZ-Plug In 1000AC 1 KWh Akku bestehend aus 8 Zellen mit je 3,2 V (a 40 Ah pro Zelle) Kapazität Typ: SIZ-Plug In 500 AC 500 Wh Akku bestehend aus 8 Zellen mit je 3,2 V (a 20 Ah pro Zelle) Gewicht Ca. 15 kg Garantie 2 Jahre (Erweiterung mit Aufpreis möglich) Lebensdauer 3000 Vollzyklen (gemessen bei DOD 90%) Wirkungsgrad 92,5% Li-Typ Lithium Eisen Phosphat Akku
  • 28. Aufbau PlugIn Akku 8 Zellen a - 3,2 V - 40Ah seriell verschaltet. (=25,6V; 40Ah) Leistung 1 KWh (1024 Wh) 5000 Vollzyklen (bei 80%, DoD) SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 29
  • 29. Einsatzort Plug In Akku SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 30
  • 30. Das Plug In System: Die Plug In Technik SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 31
  • 31. Einspeise Stromkreis SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 32 I = 3 A I = 18 A Si 16 A I = 18 A 4 Stück
  • 32. Einspeisung über Steckdose SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 33 L1: 2 KWh L2: 2 KWh Σ = 0 ( L1 - L2)
  • 33. Überwachung: Steckdosenmessgerät SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 34
  • 34. Vorteile unseres Steckdosenmoduls  Erzeugen Sie ihre eigene grüne Energie  Unabhängigkeit von Strompreiserhöhungen  einfacher geht es nicht: AUSPACKEN – ANSCHLIEßEN – SPAREN  Super Wirkungsgrad: hier fließt Strom vom Solarmodul direkt in die Steckdose  mit diesem Modul kann jeder Haushalt den Strom für seinen täglichen Verbrauch selbst erzeugen  Reduzieren Sie ihre Stromrechnung um ca. 25%  kundenfreundlich  attraktiver Preis, schnelle Amortisation  das modernste Solarmodul der Welt  Alles Made in Germany SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 35
  • 35. Sicherheit und rechtliche Grundlagen - TÜV Rheinland - VDE 4105 Wechselrichter erfüllt ENS: Netzüberwachung durch „Selbsttätige Freischaltstelle für Eigenerzeugungsanlagen“ - CE- Erklärung des Herstellers - EN 50438 – ENEL – UL1741 – CQC - VDE0126-1-1 – IEEE 1547 – AS 4777 - EN 62109 – IEC 62109-1/-2 -SEMKO - ENS Bestimmungen werden erfüllt - Energierichtungszähler bei Bedarf - Clearingstelle EEG am 5.6.12: „Das EEG 2012 steht dem Anschluss von Kleinstanlagen bis maximal 3,6 KWp über die Steckdose an das Hausnetz zumindest nicht entgegen.“ SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 36
  • 36. Wieso SIZ Plug In VDE konform ist: 1. Wir benutzen zum Einspeisen keinen Endstromkreis im Gebäude 2. Die Einspeisung und Absicherung erfolgt über einen separaten Einspeisestromkreis 3. Einspeisung über berührungssichere und verwechslungssichere Steckdose 4. Der Wechselrichter erfüllt die AR VDE 4105 5. Anzeige beim EVU 6. Einbau einer Rücklaufsperre oder eines Zweirichtungszählers 7. Betrieb der Anlage erfolgt ohne EEG SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 37
  • 37. Das Plug In System: Einfachste Modulmontage SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 38
  • 38. Balkonmontage senkrecht / waager. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 39 Modul Balkon-kalzipklemme Lochband Hammer-kopfschraube Haltebügel 1 Stck. 4 x 0,5m 8 x 2x 2 Stck. 8 x 1,0m 16 x 4x 3 Stck. 12 x 1,5m 24 x 6x 4 Stck. 16 x 2,0m 32 x 8x 5 Stck. 20 x 2,5m 40 x 10x
  • 39. universelle Balkonbefestigungen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 40 Geländerhaken Lochband Kalzipbalkonklemme
  • 40. 90° Fassade oder Wandmontage SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 41
  • 41. Wand- und Fassadenmontage SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 42 Befestigung über 4Stck. Stockschrauben
  • 42. Gestell für Flachdach, Terrasse, Boden SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 43 Modul Alu-L-Profil-winkel 25° 1 Stck. 2x 2 Stck. 4x 3 Stck. 6x 4 Stck. 8x 5 Stck. 10x
  • 43. Flachdachaufständerung SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 44
  • 44. Dachmontage Ob Ziegeldach, Blechdach, Eternitdach, Kalzipdach, Stehfalzdach – Sie erhalten von uns immer das passende Montageset dazu! SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 45
  • 45. Fragen? SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 46
  • 46. Das SIZ Plug In System Der Elektro-anschluss SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 47
  • 47. Zusammenschluss mehrerer Module SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 48
  • 48. Das SIZ Plug In System … und so sieht die kinderleichte Energiewende aus SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 49
  • 49. Referenz Balkonmontage SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 50
  • 50. Balkonkraftwerk 1,2 KWp SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 51
  • 51. Balkon Quermontage SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 52
  • 52. Verschiedene Himmelsrichtungen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 53
  • 53. 2 KWp Anlage Plug In SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 54
  • 54. Ausstellungsraum SIZ SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 55
  • 55. Referenz Wirtschaftsministerium SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 56
  • 56. Referenz Nico Prenzel SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 57
  • 57. Die Installation SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 58
  • 58. SIZ im SWR Fernsehen SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 59 Filmbeitrag im Internet unter www.s-i-z.de bei Medien:
  • 59. SIZ GmbH, Prinz-Rupprecht-Str. 15, 67146 Deidesheim 60 Vorteile SIZ Plug In System -WR erfüllt AR (VDE) 4105, NA-Schutz: - vom EVU genehmigt - offizieller Betrieb über Steckdose, kein Papierkrieg - Leistungstoleranz von -0/+5W - Leistungsgarantie 90%-12,5 J. - hohe Ertragssicherheit - berührungssichere Steckdose - vom EVU genehmigt - 1 KWh Akku - 100% Eigenversorgung - 60mm Doppelstegrahmen - robustes langlebiges Modul - Modulrahen mit integrierten C-Profil - einfache, schnelle Montage - Produktion in Deutschland - deutsches Recht, Steuern, Arbeitsplätze UNSER ARGUMENT IHR VORTEIL
  • 60. Fragen? SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 61
  • 61. SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 62 Solarenergie passt auf jedes Dach
  • 62. Einziger solarer Störfall SIZ GmbH, Solarparkstraße 1, 67435 Neustadt / Weinstraße 63 Sonnenfinsternis vom 11. August 1999 Setzen Sie auch im PV Bereich auf deutsche Qualität ! Wolfgang Müller Dipl. Ing. (TH) Solar Info Zentrum SIZ GmbH
