Ein Überblick über das Energieerzeugungssystem der Familie Buhlert

1. ENERGIEERZEUGUNGSSYSTE
M
ABC BUHLERT
MITTELSTRAßE 12
28816 STUHR
ABC-BUHLERT@T-
ONLINE.DE

2. PHOTOVOLTAIKANLAGE I
Inbetriebnahme:
17.05.2005
Leistung: 19,8 kWp
Hersteller: RWE Schott

3. WECHSELRICHTER FÜR PV-ANLAGE
4 Wechselrichter
Hersteller:
SolarMax

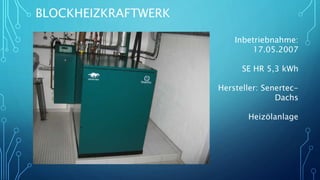

4. BLOCKHEIZKRAFTWERK
Inbetriebnahme:
17.05.2007
SE HR 5,3 kWh
Hersteller: Senertec-
Dachs
Heizölanlage

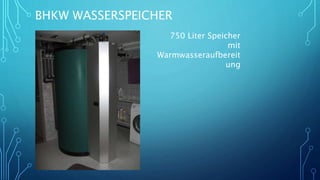

5. BHKW WASSERSPEICHER
750 Liter Speicher
mit
Warmwasseraufbereit
ung

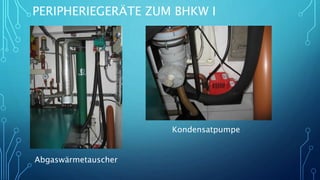

6. PERIPHERIEGERÄTE ZUM BHKW I
Abgaswärmetauscher
Kondensatpumpe

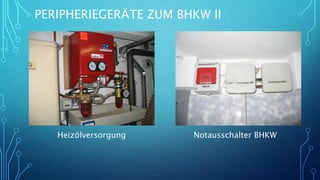

7. PERIPHERIEGERÄTE ZUM BHKW II
Heizölversorgung Notausschalter BHKW

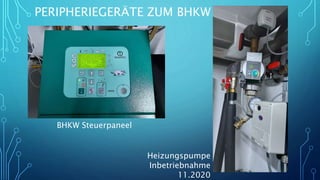

8. PERIPHERIEGERÄTE ZUM BHKW III
BHKW Steuerpaneel
Heizungspumpe
Inbetriebnahme
11.2020

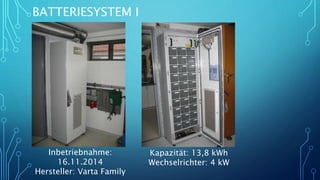

9. BATTERIESYSTEM I
Inbetriebnahme:
16.11.2014
Hersteller: Varta Family
Kapazität: 13,8 kWh
Wechselrichter: 4 kW

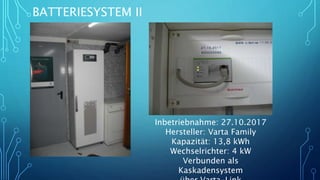

10. BATTERIESYSTEM II
Inbetriebnahme: 27.10.2017
Hersteller: Varta Family
Kapazität: 13,8 kWh
Wechselrichter: 4 kW
Verbunden als
Kaskadensystem

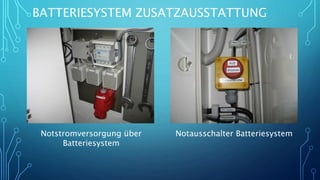

11. BATTERIESYSTEM ZUSATZAUSSTATTUNG
Notstromversorgung über
Batteriesystem
Notausschalter Batteriesystem

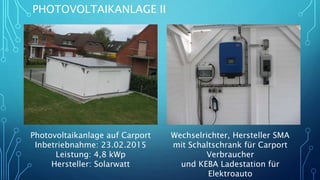

12. PHOTOVOLTAIKANLAGE II
Photovoltaikanlage auf Carport
Inbetriebnahme: 23.02.2015
Leistung: 4,8 kWp
Hersteller: Solarwatt
Wechselrichter, Hersteller SMA
mit Schaltschrank für Carport
Verbraucher
und KEBA Ladestation für
Elektroauto

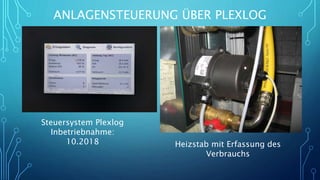

13. ANLAGENSTEUERUNG ÜBER PLEXLOG
Steuersystem Plexlog
Inbetriebnahme:
10.2018 Heizstab mit Erfassung des
Verbrauchs

14. PHOTOVOLTAIKANLAGE III
Photovoltaikanlage
auf vorhandener Pergola installiert
Inbetriebnahme: 14.12.2016
Hersteller: Solarworld
Leistung: 4,68 kWp
Wechselrichter
Hersteller: Kostal

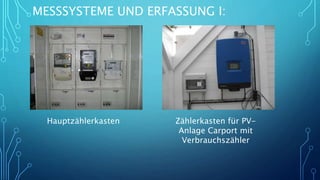

15. MESSSYSTEME UND ERFASSUNG I:
Hauptzählerkasten Zählerkasten für PV-
Anlage Carport mit
Verbrauchszähler

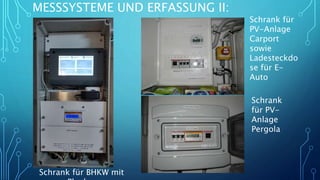

16. MESSSYSTEME UND ERFASSUNG II:
Schrank für BHKW mit
Schrank
für PV-
Anlage
Pergola
Schrank für
PV-Anlage
Carport
sowie
Ladesteckdo
se für E-
Auto

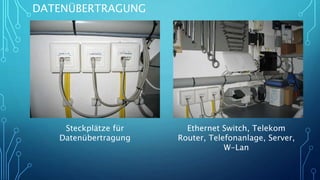

17. DATENÜBERTRAGUNG
Steckplätze für
Datenübertragung
Ethernet Switch, Telekom
Router, Telefonanlage, Server,
W-Lan

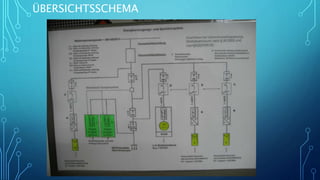

18. ÜBERSICHTSSCHEMA

19. SICHERHEITSSYSTEM UND
FEUERMELDEANLAGE
Versorgungseinspeisun
g über Batterieschrank
1
AC/DC
Wandler
Feuermeldese
nsor
Hersteller:
General
Electric
USA

20. BESONDERE VERBRAUCHER I

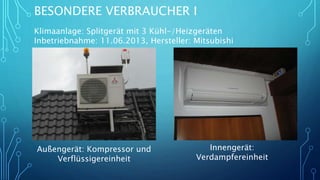

Klimaanlage: Splitgerät mit 3 Kühl-/Heizgeräten
Inbetriebnahme: 11.06.2013, Hersteller: Mitsubishi
Außengerät: Kompressor und
Verflüssigereinheit
Innengerät:
Verdampfereinheit

21. BESONDERE VERBRAUCHER II

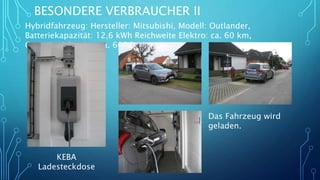

Hybridfahrzeug: Hersteller: Mitsubishi, Modell: Outlander,
Batteriekapazität: 12,6 kWh Reichweite Elektro: ca. 60 km,
Gesamtreichweite: ca. 600 km
KEBA
Ladesteckdose
Das Fahrzeug wird
geladen.

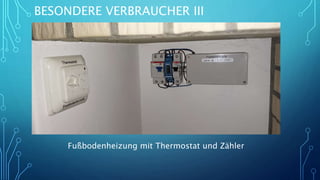

22. BESONDERE VERBRAUCHER III
Fußbodenheizung mit Thermostat und Zähler

23. BESONDERE VERBRAUCHER IV

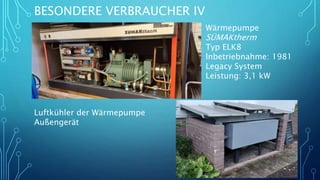

Wärmepumpe
SÜMAKtherm
Typ ELK8
Inbetriebnahme: 1981
Legacy System
Leistung: 3,1 kW
Luftkühler der Wärmepumpe
Außengerät

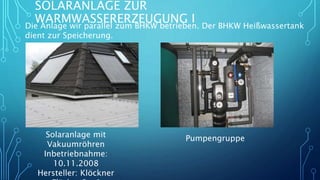

24. SOLARANLAGE ZUR
WARMWASSERERZEUGUNG I
Die Anlage wir parallel zum BHKW betrieben. Der BHKW Heißwassertank
dient zur Speicherung.
Solaranlage mit
Vakuumröhren
Inbetriebnahme:
10.11.2008
Hersteller: Klöckner
Pumpengruppe

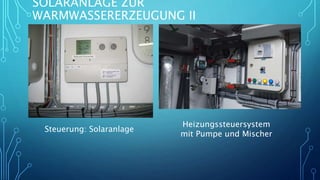

25. SOLARANLAGE ZUR
WARMWASSERERZEUGUNG II
Steuerung: Solaranlage
Heizungssteuersystem
mit Pumpe und Mischer

26. WEITERE INFORMATIONEN:
Für weitere Informationen, wenden Sie
sich bitte an:
ABC Buhlert
Mittelstraße 12
28816 Stuhr
ABC-Buhlert@t-online.de
Photos: A. Buhlert, Cora Buhlert
Texte: A. Buhlert, Cora Buhlert
Erstellung Präsentation: Cora Buhlert
