Das Projekt Rosi zielt darauf ab, die server Infrastruktur dezentraler Einheiten durch eine Umstellung auf Nutanix zu modernisieren und zu standardisieren. Damit sollen die Administration vereinfacht, das Datenbackup zentralisiert und eine Disaster Recovery ermöglicht werden. Nach der ersten Testphase in mehreren Ländern verlief die Umstellung in 12 Ländern reibungslos und ohne Betriebsstörungen.

1. Projekt ROSI Renewal of Server Infrastructure
Umstellung der dezentralen Einheiten
auf Nutanix
Wido Schoen
September 2017

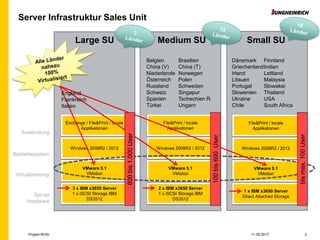

2. Server Infrastruktur Sales Unit
3 x IBM x3650 Server
1 x iSCSI Storage IBM
DS3512
VMware 5.1
VMotion
Windows 2008R2 / 2012
Exchange / File&Print / locale
Applikationen
Server
Hardware
Virtualisierung
Betriebssystem
Anwendung
2 x IBM x3650 Server
1 x iSCSI Storage IBM
DS3512
VMware 5.1
VMotion
Windows 2008R2 / 2012
File&Print / locale
Applikationen
1 x IBM x3650 Server
Direct Attached Storage
VMware 5.1
VMotion
Windows 2008R2 / 2012
File&Print / locale
Applikationen
Large SU Medium SU
Belgien Brasilien
China (V) China (T)
Niederlande Norwegen
Österreich Polen
Russland Schweden
Schweiz Singapur
Spanien Tschechien R.
Türkei Ungarn
Small SU
Dänemark Finnland
GriechenlandIndien
Irland Lettland
Litauen Malaysia
Portugal Slowakei
Slowenien Thailand
Ukraine USA
Chile South Africa
England
Frankreich
Italien
bismax.100User
100bis600User
800bis1.000User
11.09.2017Projekt ROSI 2

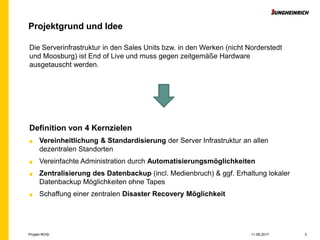

3. Projekt ROSI 11.09.2017
Projektgrund und Idee
3
Definition von 4 Kernzielen
■ Vereinheitlichung & Standardisierung der Server Infrastruktur an allen
dezentralen Standorten
■ Vereinfachte Administration durch Automatisierungsmöglichkeiten
■ Zentralisierung des Datenbackup (incl. Medienbruch) & ggf. Erhaltung lokaler
Datenbackup Möglichkeiten ohne Tapes
■ Schaffung einer zentralen Disaster Recovery Möglichkeit
Die Serverinfrastruktur in den Sales Units bzw. in den Werken (nicht Norderstedt
und Moosburg) ist End of Live und muss gegen zeitgemäße Hardware
ausgetauscht werden.

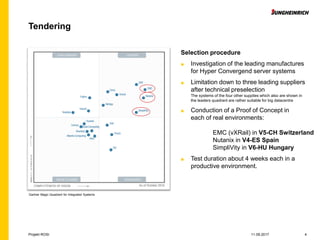

4. Projekt ROSI 11.09.2017
Tendering
4
Gartner Magic Quadrant for Integrated Systems
Selection procedure
■ Investigation of the leading manufactures
for Hyper Convergend server systems
■ Limitation down to three leading suppliers
after technical preselection
The systems of the four other supplies which also are shown in
the leaders quadrant are rather suitable for big datacentre
■ Conduction of a Proof of Concept in
each of real environments:
EMC (vXRail) in V5-CH Switzerland
Nutanix in V4-ES Spain
SimpliVity in V6-HU Hungary
■ Test duration about 4 weeks each in a
productive environment.

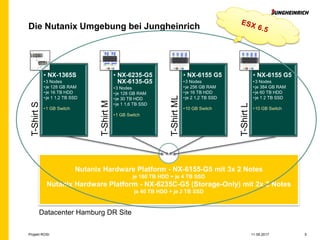

5. Nutanix Hardware Platform - NX-6155-G5 mit 3x 2 Notes
je 180 TB HDD + je 4 TB SSD
Nutanix Hardware Platform - NX-6235C-G5 (Storage-Only) mit 2x 2 Notes
je 40 TB HDD + je 2 TB SSD
Die Nutanix Umgebung bei Jungheinrich
Projekt ROSI 511.09.2017
T-ShirtS
• NX-1365S
•3 Nodes
•je 128 GB RAM
•je 16 TB HDD
•je 1 1,2 TB SSD
•1 GB Switch
T-ShirtM
• NX-6235-G5
NX-6135-G5
•3 Nodes
•je 128 GB RAM
•je 30 TB HDD
•je 1 1,6 TB SSD
•1 GB Switch
T-ShirtML
• NX-6155 G5
•3 Nodes
•je 256 GB RAM
•je 16 TB HDD
•je 2 1,2 TB SSD
•10 GB Switch
T-ShirtL
• NX-6155 G5
•3 Nodes
•je 384 GB RAM
•je 60 TB HDD
•je 1 2 TB SSD
•10 GB Switch
Datacenter Hamburg DR Site

6. 11.09.2017
Proj
ekt
RO
SI 6

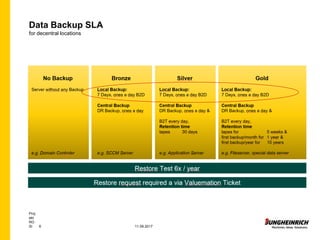

Data Backup SLA
for decentral locations

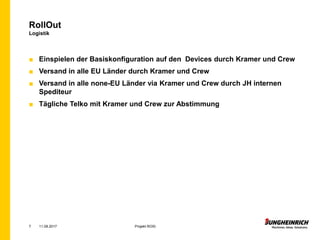

7. ■ Einspielen der Basiskonfiguration auf den Devices durch Kramer und Crew
■ Versand in alle EU Länder durch Kramer und Crew
■ Versand in alle none-EU Länder via Kramer und Crew durch JH internen
Spediteur
■ Tägliche Telko mit Kramer und Crew zur Abstimmung
RollOut
Logistik
Projekt ROSI7 11.09.2017

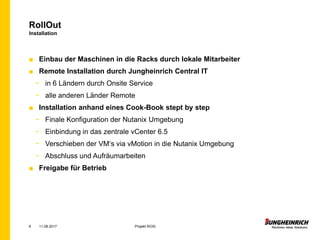

8. ■ Einbau der Maschinen in die Racks durch lokale Mitarbeiter
■ Remote Installation durch Jungheinrich Central IT
− in 6 Ländern durch Onsite Service
− alle anderen Länder Remote
■ Installation anhand eines Cook-Book stept by step
− Finale Konfiguration der Nutanix Umgebung
− Einbindung in das zentrale vCenter 6.5
− Verschieben der VM‘s via vMotion in die Nutanix Umgebung
− Abschluss und Aufräumarbeiten
■ Freigabe für Betrieb
RollOut
Installation
Projekt ROSI8 11.09.2017

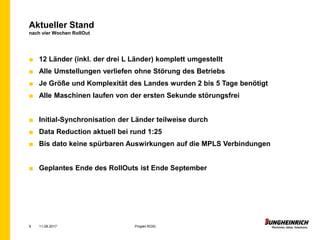

9. ■ 12 Länder (inkl. der drei L Länder) komplett umgestellt
■ Alle Umstellungen verliefen ohne Störung des Betriebs
■ Je Größe und Komplexität des Landes wurden 2 bis 5 Tage benötigt
■ Alle Maschinen laufen von der ersten Sekunde störungsfrei
■ Initial-Synchronisation der Länder teilweise durch
■ Data Reduction aktuell bei rund 1:25
■ Bis dato keine spürbaren Auswirkungen auf die MPLS Verbindungen
■ Geplantes Ende des RollOuts ist Ende September
Aktueller Stand
nach vier Wochen RollOut
Projekt ROSI9 11.09.2017

10. 11.09.2017 Projekt ROSI10
