1. Integration heterogener verteilter
Systeme mit WS-BPEL – ein Praxisbeispiel
Dr. Wolf-Dieter Heinrichs

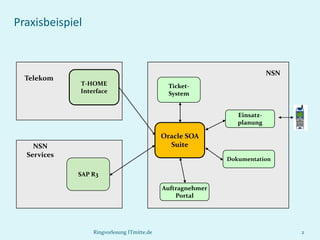

2. Praxisbeispiel
NSN
Telekom
T-HOME Ticket-
Interface System
Einsatz-
planung
Oracle SOA
NSN Suite
Services
Dokumentation
SAP R3
Auftragnehmer
Portal
Ringvorlesung ITmitte.de 2

3. Service (Dienst)
 Ein Service ist eine IT-Repräsentation einer fachlicher Funktionalität.
 Ein Service ist in einem Netzwerk verfügbar.
 Ein Service ist plattformunabhängig und die zugrunde liegende
Implementierung ist transparent.
Ringvorlesung ITmitte.de 3

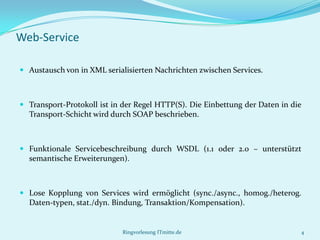

4. Web-Service
 Austausch von in XML serialisierten Nachrichten zwischen Services.
 Transport-Protokoll ist in der Regel HTTP(S). Die Einbettung der Daten in die
Transport-Schicht wird durch SOAP beschrieben.
 Funktionale Servicebeschreibung durch WSDL (1.1 oder 2.0 – unterstützt
semantische Erweiterungen).
 Lose Kopplung von Services wird ermöglicht (sync./async., homog./heterog.
Daten-typen, stat./dyn. Bindung, Transaktion/Kompensation).
Ringvorlesung ITmitte.de 4

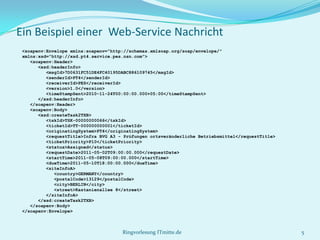

5. Ein Beispiel einer Web-Service Nachricht
<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd="http://xsd.pt4.service.pes.nsn.com">
<soapenv:Header>
<xsd:headerInfo>
<msgId>7D0631FC51DE4FC40195DABC886109745</msgId>
<senderId>PT4</senderId>
<receiverId>PES</receiverId>
<version>1.0</version>
<timeStampSent>2010-11-24T00:00:00.000+05:00</timeStampSent>
</xsd:headerInfo>
</soapenv:Header>
<soapenv:Body>
<xsd:createTask2TXB>
<tskId>TSK-00000000066</tskId>
<ticketId>TT-000000000001</ticketId>
<originatingSystem>PT4</originatingSystem>
<requestTitle>Infra BVG A3 - Prüfungen ortsveränderliche Betriebsmittel</requestTitle>
<ticketPriority>P10</ticketPriority>
<status>Assigned</status>
<requestDate>2011-05-02T09:00:00.000</requestDate>
<startTime>2011-05-08T09:00:00.000</startTime>
<dueTime>2011-05-10T18:00:00.000</dueTime>
<siteInfoA>
<country>GERMANY</country>
<postalCode>13129</postalCode>
<city>BERLIN</city>
<street>Kastanienallee 8</street>
</siteInfoA>
</xsd:createTask2TXB>
</soapenv:Body>
</soapenv:Envelope>
Ringvorlesung ITmitte.de 5

6. Ein Beispiel einer WSDL (Ausschnitt)
<wsdl:message name="createTask2TXB">
<wsdl:part name="parameters" element="top:createTask2TXB"/>
</wsdl:message>
<wsdl:message name="createTask2TXBResponse">
<wsdl:part name="parameters" element="top:createTask2TXBResponse"/>
</wsdl:message>
<wsdl:message name="faultInfo">
<wsdl:part name="parameters" element="top:faultInfo"/>
</wsdl:message>
<!-- ... -->
<wsdl:portType name="PT42PES2TXBTaskPortType">
<wsdl:operation name="createTask2TXB">
<wsdl:input message="tns:createTask2TXB"/>
<wsdl:output message="tns:createTask2TXBResponse"/>
<wsdl:fault name="fault" message="tns:faultInfo"/>
</wsdl:operation>
<!-- ... -->
</wsdl:portType>
<wsdl:binding name="PT42PES2TXBTaskSoapBinding" type="tns:PT42PES2TXBTaskPortType">
<soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/>
<wsdl:operation name="createTask2TXB">
<soap:operation style="document" soapAction="http://pt4.service.pes.nsn.com/createTask2TXB"/>
<wsdl:input>
<soap:header message="tns:headerInfo" part="parameters" use="literal"/>
<soap:body use="literal"/>
</wsdl:input>
<!-- ... -->
</wsdl:operation>
<!-- ... -->
</soap:binding>
</wsdl:binding>
<wsdl:service name="PT42PES2TXBTaskService">
<wsdl:port name="PT42PES2TXBTaskSoap" binding="tns:PT42PES2TXBTaskSoapBinding">
<soap:address location="https://pes_node:4443/.../pt42pes2txbtask_client_ep"/>
</wsdl:port>
</wsdl:service>
Ringvorlesung ITmitte.de 6

7. Einführung in WSDL
Die Struktur eines WSDL Dokuments
<definitions>
<types>
data type definitions....
</types>
<message>
definition of the data being communicated....
</message>
<portType>
set of operations and the messages that are involved....
</portType>
<binding>
protocol and data format specification for each port type....
</binding>
</definitions>
Ringvorlesung ITmitte.de 7

8. Das <portType>-Element
Ein One-Way Operation Beispiel
<message name="newTermValues">
<part name="term" type="xs:string"/>
<part name="value" type="xs:string"/>
</message>
<portType name="glossaryTerms">
<operation name="setTerm">
<input name="newTerm" message="newTermValues"/>
</operation>
</portType >
Ein Request-Response Operation Beispiel
<message name="getTermRequest">
<part name="term" type="xs:string"/>
</message>
<message name="getTermResponse">
<part name="value" type="xs:string"/>
</message>
<portType name="glossaryTerms">
<operation name="getTerm">
<input message="getTermRequest"/>
<output message="getTermResponse"/>
</operation>
</portType>
Ringvorlesung ITmitte.de 8

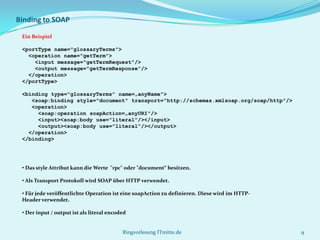

9. Binding to SOAP
Ein Beispiel
<portType name="glossaryTerms">
<operation name="getTerm">
<input message="getTermRequest"/>
<output message="getTermResponse"/>
</operation>
</portType>
<binding type="glossaryTerms" name=„anyName">
<soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/>
<operation>
<soap:operation soapAction=„anyURI"/>
<input><soap:body use="literal"/></input>
<output><soap:body use="literal"/></output>
</operation>
</binding>
• Das style Attribut kann die Werte "rpc" oder "document“ besitzen.
• Als Transport Protokoll wird SOAP über HTTP verwendet.
• Für jede veröffentlichte Operation ist eine soapAction zu definieren. Diese wird im HTTP-
Header verwendet.
• Der input / output ist als literal encoded
Ringvorlesung ITmitte.de 9

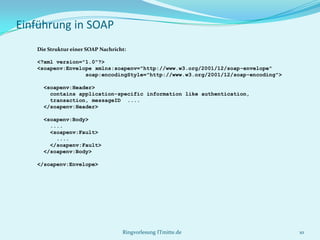

10. Einführung in SOAP
Die Struktur einer SOAP Nachricht:
<?xml version="1.0"?>
<soapenv:Envelope xmlns:soapenv="http://www.w3.org/2001/12/soap-envelope"
soap:encodingStyle="http://www.w3.org/2001/12/soap-encoding">
<soapenv:Header>
contains application-specific information like authentication,
transaction, messageID ....
</soapenv:Header>
<soapenv:Body>
....
<soapenv:Fault>
....
</soapenv:Fault>
</soapenv:Body>
</soapenv:Envelope>
Ringvorlesung ITmitte.de 10

11. Einführung in SOAP
Eine Beispielnachricht, eingebettet in einen HTTP-Request:
POST http://www.example.de/soa-infra/services/default/terms_ep HTTP/1.1
Content-Type: text/xml; charset=utf-8
Content-Length: nnnn
SOAPAction: "anyURI"
<soapenv:Envelope xmlns:soapenv=" http://www.w3.org/2001/12/soap-envelope">
<soapenv:Header/>
<soapenv:Body>
<M:getTerm xmlns:M="anyURI">
<term>SUN</term>
</M:getTerm>
</soapenv:Body>
</soapenv:Envelope>
und die darauf erfolgte mögliche Antwort:
HTTP/1.1 200 OK
Content-Type: text/xml; charset=utf-8
Content-Length: nnnn
<soapenv:Envelope xmlns:soapenv="http://www.w3.org/2001/12/soap-envelope">
<soapenv:Header/>
<soapenv:Body>
<M:getTerm xmlns:M="anyURI">
<value>107.0</value>
</M:getTerm>
</soapenv:Body>
</soapenv:Envelope>
Ringvorlesung ITmitte.de 11

12. Web Services Business Process Execution Language
(WS-BPEL)
 BPEL ist eine XML-basierte Sprache zur Beschreibung von Geschäftsprozessen
als Workflows.
 BPEL ist eine Sprache zur Serviceorchestrierung (Programmieren „im Großen“
- das Spezifizieren der Geschäftslogik im Gegensatz zum Programmieren „im
Kleinen“ - die Implementierung der Geschäftsfunktionen).
 Prozesse in BPEL importieren und exportieren Informationen über
Webservices.
 Konzeptionell ein Enterprise Service Bus (ESB).
Ringvorlesung ITmitte.de 12

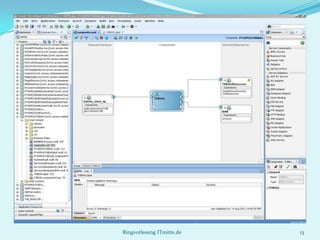

13. Ringvorlesung ITmitte.de 13

14. Ringvorlesung ITmitte.de 14

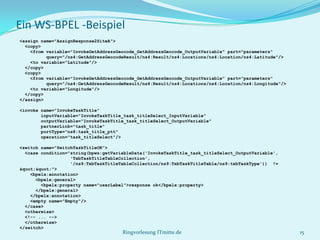

15. Ein WS-BPEL -Beispiel
<assign name="AssignResponse2SiteA">
<copy>
<from variable="InvokeGetAddressGeocode_GetAddressGeocode_OutputVariable" part="parameters"
query="/ns4:GetAddressGeocodeResult/ns4:Result/ns4:Locations/ns4:Location/ns4:Latitude"/>
<to variable="Latitude"/>
</copy>
<copy>
<from variable="InvokeGetAddressGeocode_GetAddressGeocode_OutputVariable" part="parameters"
query="/ns4:GetAddressGeocodeResult/ns4:Result/ns4:Locations/ns4:Location/ns4:Longitude"/>
<to variable="Longitude"/>
</copy>
</assign>
<invoke name="InvokeTaskTitle"
inputVariable="InvokeTaskTitle_task_titleSelect_InputVariable"
outputVariable="InvokeTaskTitle_task_titleSelect_OutputVariable"
partnerLink="task_title"
portType="ns8:task_title_ptt"
operation="task_titleSelect"/>
<switch name="SwitchTaskTitleOK">
<case condition="string(bpws:getVariableData('InvokeTaskTitle_task_titleSelect_OutputVariable',
'TxbTaskTitleTableCollection',
'/ns9:TxbTaskTitleTableCollection/ns9:TxbTaskTitleTable/ns9:txbTaskType')) !=
&quot;&quot;">
<bpelx:annotation>
<bpelx:general>
<bpelx:property name="userLabel">response ok</bpelx:property>
</bpelx:general>
</bpelx:annotation>
<empty name="Empty"/>
</case>
<otherwise>
<!-- ... -->
</otherwise>
</switch>
Ringvorlesung ITmitte.de 15

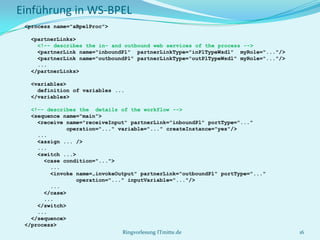

16. Einführung in WS-BPEL
<process name="aBpelProc">
<partnerLinks>
<!–- describes the in- and outbound web services of the process -->
<partnerLink name="inboundPl" partnerLinkType="inPlTypeWsdl" myRole="..."/>
<partnerLink name="outboundPl" partnerLinkType="outPlTypeWsdl" myRole="..."/>
...
</partnerLinks>
<variables>
definition of variables ...
</variables>
<!–- describes the details of the workflow -->
<sequence name="main">
<receive name="receiveInput" partnerLink="inboundPl" portType="..."
operation="..." variable="..." createInstance="yes"/>
...
<assign ... />
...
<switch ...>
<case condition="...">
...
<invoke name=„invokeOutput" partnerLink="outboundPl" portType="..."
operation="..." inputVariable="..."/>
...
</case>
...
</switch>
...
</sequence>
</process>
Ringvorlesung ITmitte.de 16

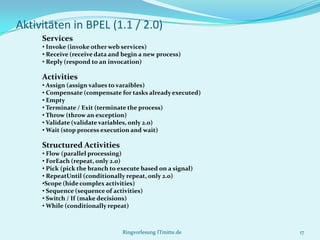

17. Aktivitäten in BPEL (1.1 / 2.0)
Services
• Invoke (invoke other web services)
• Receive (receive data and begin a new process)
• Reply (respond to an invocation)
Activities
• Assign (assign values to varaibles)
• Compensate (compensate for tasks already executed)
• Empty
• Terminate / Exit (terminate the process)
• Throw (throw an exception)
• Validate (validate variables, only 2.0)
• Wait (stop process execution and wait)
Structured Activities
• Flow (parallel processing)
• ForEach (repeat, only 2.0)
• Pick (pick the branch to execute based on a signal)
• RepeatUntil (conditionally repeat, only 2.0)
•Scope (hide complex activities)
• Sequence (sequence of activities)
• Switch / If (make decisions)
• While (conditionally repeat)
Ringvorlesung ITmitte.de 17
