Seite 1
SOLARWATT Academy
VERTRIEBSSCHULUNG
FÜR PREMIUM PARTNER
Energy Manager Starter Kit

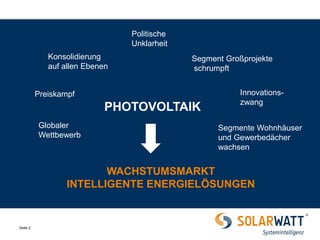

Seite 2
Segmente Wohnhäuser und Gewerbedächer wachsen
Preiskampf
Innovations- zwang
Globaler Wettbewerb
Konsolidierung auf allen Ebenen
Segment Großprojekte schrumpft
PHOTOVOLTAIK
WACHSTUMSMARKT
INTELLIGENTE ENERGIELÖSUNGEN
Politische Unklarheit
Seite 3

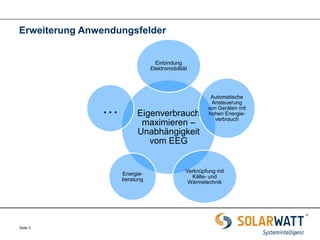

Erweiterung Anwendungsfelder
Eigenverbrauch maximieren – Unabhängigkeit vom EEG
Einbindung Elektromobilität
Automatische Ansteuerung von Geräten mit hohen Energie- verbrauch
Verknüpfung mit Kälte- und Wärmetechnik
Energie- beratung
…
Seite 4
Die Lösung: Energymanagement von SOLARWATT

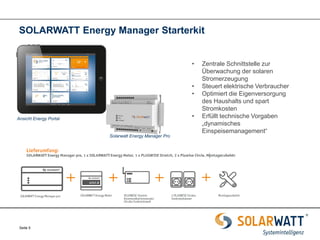

Seite 5
SOLARWATT Energy Manager Starterkit
Ansicht Energy Portal
Solarwatt Energy Manager Pro
•Zentrale Schnittstelle zur Überwachung der solaren Stromerzeugung
•Steuert elektrische Verbraucher
•Optimiert die Eigenversorgung des Haushalts und spart Stromkosten
•Erfüllt technische Vorgaben „dynamisches Einspeisemanagement“
Seite 6
Kundennutzen
Seite 7

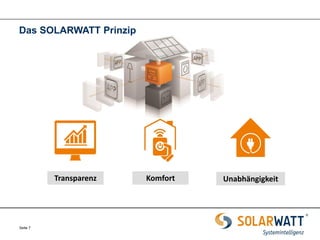

Das SOLARWATT Prinzip
Komfort
Transparenz
Unabhängigkeit
Seite 8

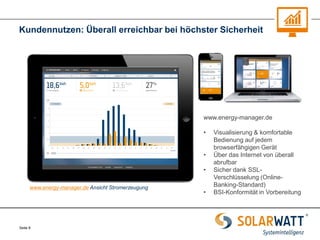

Kundennutzen: Überall erreichbar bei höchster Sicherheit
www.energy-manager.de
•Visualisierung & komfortable Bedienung auf jedem browserfähgigen Gerät
•Über das Internet von überall abrufbar
•Sicher dank SSL- Verschlüsselung (Online- Banking-Standard)
•BSI-Konformität in Vorbereitung
www.energy-manager.de Ansicht Stromerzeugung

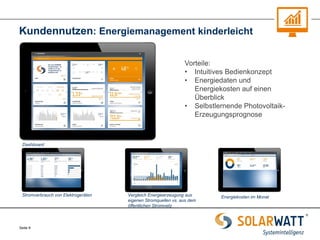

Seite 9
Kundennutzen: Energiemanagement kinderleicht
Vorteile:
•Intuitives Bedienkonzept
•Energiedaten und Energiekosten auf einen Überblick
•Selbstlernende Photovoltaik- Erzeugungsprognose
Dashboard
Stromverbrauch von Elektrogeräten
Vergleich Energieerzeugung aus eigenen Stromquellen vs. aus dem öffentlichen Stromnetz
Energiekosten im Monat

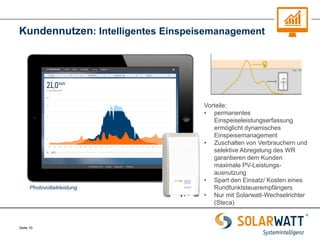

Seite 10
Kundennutzen: Intelligentes Einspeisemanagement
Vorteile:
•permanentes Einspeiseleistungserfassung ermöglicht dynamisches Einspeisemanagement
•Zuschalten von Verbrauchern und selektive Abregelung des WR garantieren dem Kunden maximale PV-Leistungs- ausnutzung
•Spart den Einsatz/ Kosten eines Rundfunktsteuerempfängers
•Nur mit Solarwatt-Wechselrichter (Steca)
Photovoltaikleistung

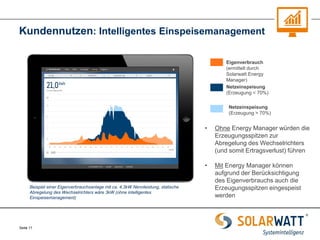

Seite 11
Kundennutzen: Intelligentes Einspeisemanagement
•Ohne Energy Manager würden die Erzeugungsspitzen zur Abregelung des Wechselrichters (und somit Ertragsverlust) führen
•Mit Energy Manager können aufgrund der Berücksichtigung des Eigenverbrauchs auch die Erzeugungsspitzen eingespeist werden
Beispiel einer Eigenverbrauchsanlage mit ca. 4,3kW Nennleistung, statische Abregelung des Wechselrichters wäre 3kW (ohne intelligentes Einspeisemanagement)
Eigenverbrauch
(ermittelt durch Solarwatt Energy Manager)
Netzeinspeisung (Erzeugung < 70%)
Netzeinspeisung
(Erzeugung > 70%)
Seite 12

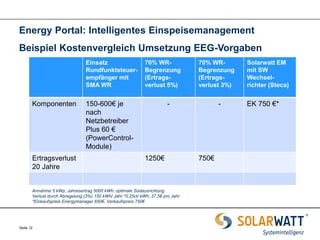

Energy Portal: Intelligentes Einspeisemanagement Beispiel Kostenvergleich Umsetzung EEG-Vorgaben
Einsatz Rundfunktsteuer- empfänger mit SMA WR
70% WR- Begrenzung
(Ertrags-
verlust 5%)
70% WR- Begrenzung
(Ertrags-
verlust 3%)
Solarwatt EM mit SW Wechsel- richter (Steca)
Komponenten
150-600€ je nach Netzbetreiber
Plus 60 € (PowerControl- Module)
-
-
EK 750 €*
Ertragsverlust 20 Jahre
1250€
750€
Annahme 5 kWp, Jahresertrag 5000 kWh; optimale Südausrichtung
Verlust durch Abregelung (3%) 150 kWh/ Jahr *0,25ct/ kWh; 37,5€ pro Jahr
*Einkaufspreis Energymanager 650€, Verkaufspreis 750€
Seite 13

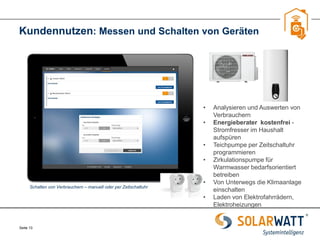

Kundennutzen: Messen und Schalten von Geräten
Schalten von Verbrauchern – manuell oder per Zeitschaltuhr
•Analysieren und Auswerten von Verbrauchern
•Energieberater kostenfrei - Stromfresser im Haushalt aufspüren
•Teichpumpe per Zeitschaltuhr programmieren
•Zirkulationspumpe für Warmwasser bedarfsorientiert betreiben
•Von Unterwegs die Klimaanlage einschalten
•Laden von Elektrofahrrädern, Elektroheizungen
Seite 14

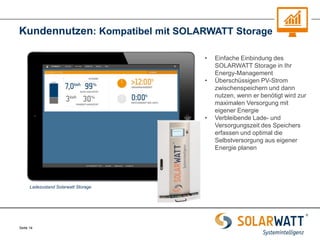

Kundennutzen: Kompatibel mit SOLARWATT Storage
Ladezustand Solarwatt Storage
•Einfache Einbindung des SOLARWATT Storage in Ihr Energy-Management
•Überschüssigen PV-Strom zwischenspeichern und dann nutzen, wenn er benötigt wird zur maximalen Versorgung mit eigener Energie
•Verbleibende Lade- und Versorgungszeit des Speichers erfassen und optimal die Selbstversorgung aus eigener Energie planen

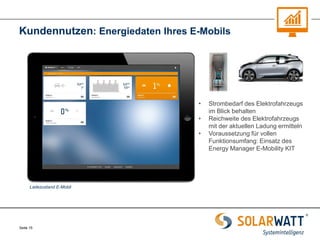

Seite 15
Kundennutzen: Energiedaten Ihres E-Mobils
Ladezustand E-Mobil
•Strombedarf des Elektrofahrzeugs im Blick behalten
•Reichweite des Elektrofahrzeugs mit der aktuellen Ladung ermitteln
•Voraussetzung für vollen Funktionsumfang: Einsatz des Energy Manager E-Mobility KIT

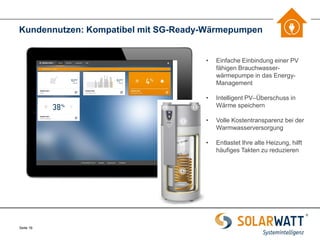

Seite 16
Kundennutzen: Kompatibel mit SG-Ready-Wärmepumpen
•Einfache Einbindung einer PV fähigen Brauchwasser- wärmepumpe in das Energy- Management
•Intelligent PV–Überschuss in Wärme speichern
•Volle Kostentransparenz bei der Warmwasserversorgung
•Entlastet Ihre alte Heizung, hilft häufiges Takten zu reduzieren
Seite 17
Kundennutzen: Kompatibel mit SG-Ready-Wärmepumpen
•7 Monate im Jahr nahezu komplett per Warmwasser mit Solarenergie erzeugen
•Über 80% Selbstversorgungsquote durch Solarstrom der Warmwasserwärmepumpe
•Steigerung des Eigenverbrauchs um 33%
Seite 18

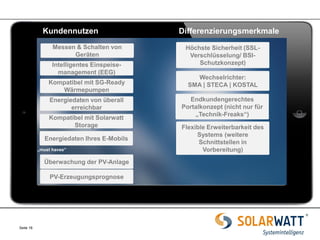

Messen & Schalten von Geräten
Intelligentes Einspeise- management (EEG)
Kompatibel mit SG-Ready Wärmepumpen
Energiedaten von überall erreichbar
Kompatibel mit Solarwatt Storage
Energiedaten Ihres E-Mobils
Kundennutzen
Überwachung der PV-Anlage
PV-Erzeugungsprognose
„must haves“
Höchste Sicherheit (SSL- Verschlüsselung/ BSI- Schutzkonzept)
Differenzierungsmerkmale
Wechselrichter: SMA | STECA | KOSTAL
Endkundengerechtes Portalkonzept (nicht nur für „Technik-Freaks“)
Flexible Erweiterbarkeit des Systems (weitere Schnittstellen in Vorbereitung)
Seite 19
Installation und technische Daten
Seite 20
Datenblatt und Lieferumfang
Seite 21

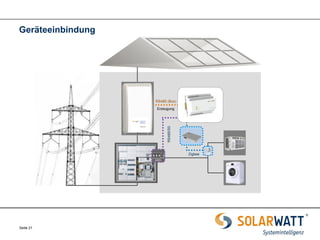

Geräteeinbindung
RS485/S0
Zigbee
Erzeugung
RS485 (Bus)
Seite 22

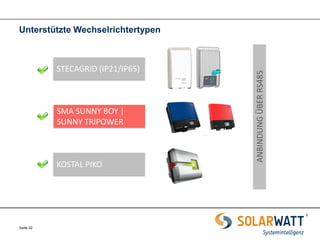

STECAGRID (IP21/IP65)
SMA SUNNY BOY | SUNNY TRIPOWER
KOSTAL PIKO
ANBINDUNG ÜBER RS485
Unterstützte Wechselrichtertypen
Seite 23
RS485/S0
Zigbee
Erzeugung
RS485 (Bus)
Einbindung Verbrauchsmessung

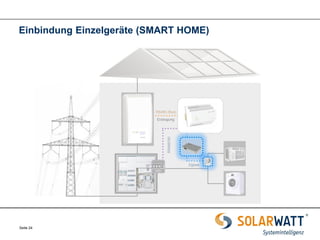

Seite 24
RS485/S0
Zigbee
Erzeugung
RS485 (Bus)
Einbindung Einzelgeräte (SMART HOME)

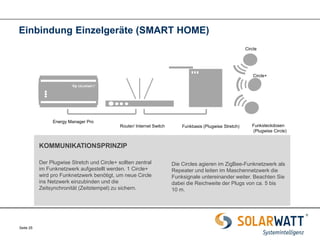

Seite 25
Einbindung Einzelgeräte (SMART HOME)
Energy Manager Pro
Router/ Internet Switch
Funkbasis (Plugwise Stretch)
Circle
Funksteckdosen (Plugwise Circle)
Circle+
KOMMUNIKATIONSPRINZIP
Der Plugwise Stretch und Circle+ sollten zentral im Funknetzwerk aufgestellt werden. 1 Circle+ wird pro Funknetzwerk benötigt, um neue Circle ins Netzwerk einzubinden und die Zeitsynchronität (Zeitstempel) zu sichern.
Die Circles agieren im ZigBee-Funknetzwerk als Repeater und leiten im Maschennetzwerk die Funksignale untereinander weiter. Beachten Sie dabei die Reichweite der Plugs von ca. 5 bis
10 m.

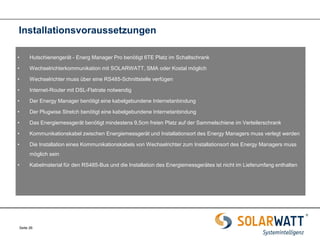

Seite 26
•Hutschienengerät - Energ Manager Pro benötigt 6TE Platz im Schaltschrank
•Wechselrichterkommunikation mit SOLARWATT, SMA oder Kostal möglich
•Wechselrichter muss über eine RS485-Schnittstelle verfügen
•Internet-Router mit DSL-Flatrate notwendig
•Der Energy Manager benötigt eine kabelgebundene Internetanbindung
•Der Plugwise Stretch benötigt eine kabelgebundene Internetanbindung
•Das Energiemessgerät benötigt mindestens 9,5cm freien Platz auf der Sammelschiene im Verteilerschrank
•Kommunikationskabel zwischen Energiemessgerät und Installationsort des Energy Managers muss verlegt werden
•Die Installation eines Kommunikationskabels von Wechselrichter zum Installationsort des Energy Managers muss möglich sein
•Kabelmaterial für den RS485-Bus und die Installation des Energiemessgerätes ist nicht im Lieferumfang enthalten
Installationsvoraussetzungen

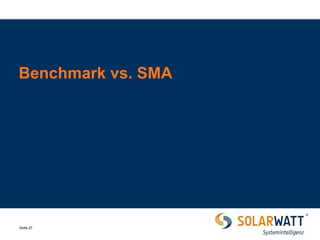

Seite 27
Benchmark vs. SMA

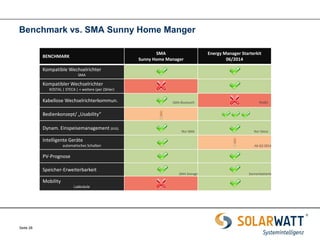

Seite 28
BENCHMARK
SMA
Sunny Home Manager
Energy Manager Starterkit 06/2014
Kompatible Wechselrichter
SMA
Kompatibler Wechselrichter
KOSTAL | STECA | + weitere (per Zähler)
Kabellose Wechselrichterkommun.
SMA Bluetooth
RS485
Bedienkonzept/ „Usability“
Dynam. Einspeisemanagement (EEG)
Nur SMA
Nur Steca
Intelligente Geräte
automatisches Schalten
Ab Q3 2014
PV-Prognose
Speicher-Erweiterbarkeit
SMA Storage
Sonnenbatterie
Mobility
Ladesäule
Benchmark vs. SMA Sunny Home Manger

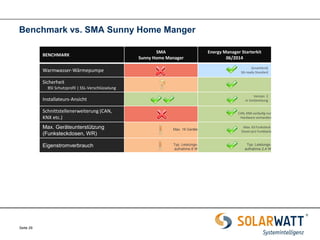

Seite 29
BENCHMARK
SMA
Sunny Home Manager
Energy Manager Starterkit 06/2014
Warmwasser-Wärmepumpe
(SmartGrid)
SG-ready Standard
Sicherheit
BSI Schutzprofil | SSL-Verschlüsselung
Installateurs-Ansicht
Version 2
in Vorbereitung
Schnittstellenerweiterung (CAN, KNX etc.)
CAN, KNX vorläufig nur
Hardware vorhanden
Max. Geräteunterstützung
(Funksteckdosen, WR)
Max. 16 Geräte
Max. 63 Funksteck-
Dosen pro Funkbasis
Eigenstromverbrauch
Typ. Leistungs-
aufnahme 6 W
Typ. Leistungs-
aufnahme 2,4 W
Benchmark vs. SMA Sunny Home Manger

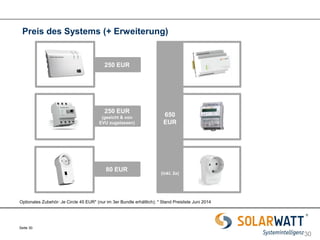

Seite 30
30
250 EUR
650 EUR
(inkl. 2x)
250 EUR
(geeicht & von EVU zugelassen)
80 EUR
Preis des Systems (+ Erweiterung)
Optionales Zubehör: Je Circle 45 EUR* (nur im 3er Bundle erhältlich); * Stand Preisliste Juni 2014
Seite 31
31

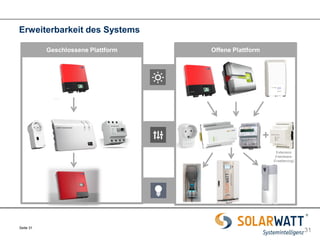

Geschlossene Plattform
Offene Plattform
+
Extension (Hardware- Erweiterung)
Erweiterbarkeit des Systems
Seite 32
32

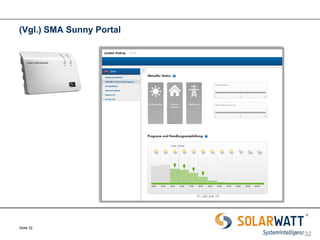

(Vgl.) SMA Sunny Portal
Seite 33

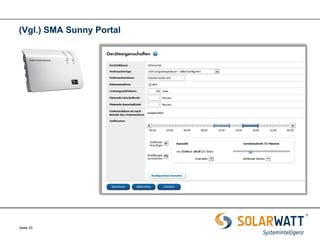

(Vgl.) SMA Sunny Portal

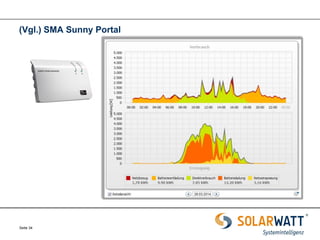

Seite 34
(Vgl.) SMA Sunny Portal
Seite 35
Weiterentwicklungen

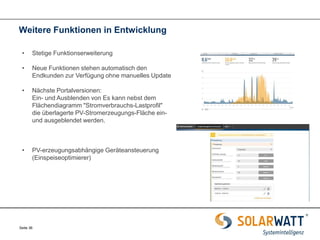

Seite 36
Weitere Funktionen in Entwicklung
•Stetige Funktionserweiterung
•Neue Funktionen stehen automatisch den Endkunden zur Verfügung ohne manuelles Update
•Nächste Portalversionen: Ein- und Ausblenden von Es kann nebst dem Flächendiagramm "Stromverbrauchs-Lastprofil" die überlagerte PV-Stromerzeugungs-Fläche ein- und ausgeblendet werden.
•PV-erzeugungsabhängige Geräteansteuerung (Einspeiseoptimierer)
Seite 37
Live Vorführung Energy-Portal
Seite 38

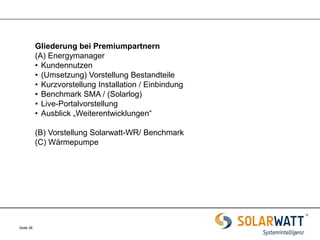

Gliederung bei Premiumpartnern
(A) Energymanager
•Kundennutzen
•(Umsetzung) Vorstellung Bestandteile
•Kurzvorstellung Installation / Einbindung
•Benchmark SMA / (Solarlog)
•Live-Portalvorstellung
•Ausblick „Weiterentwicklungen“ (B) Vorstellung Solarwatt-WR/ Benchmark (C) Wärmepumpe

Weitere ähnliche Inhalte

Was ist angesagt?

Strom von der sonne
Strom von der sonneStrom von der sonne
Strom von der sonne
erhard renz

Kostengünstigen solarstrom
Kostengünstigen solarstromKostengünstigen solarstrom
Kostengünstigen solarstrom
erhard renz

Wie viel energie schlummert auf dem dach
Wie viel energie schlummert auf dem dachWie viel energie schlummert auf dem dach
Wie viel energie schlummert auf dem dach
erhard renz

Sicher in die zukunft mit sonnenstrom
Sicher in die zukunft mit sonnenstromSicher in die zukunft mit sonnenstrom
Sicher in die zukunft mit sonnenstrom
erhard renz

Biomassenutzung Bad Aibling
Biomassenutzung Bad AiblingBiomassenutzung Bad Aibling
Biomassenutzung Bad Aibling
Mischaka


Was ist angesagt? (17)

ENERTRAG Präsentation 2013
ENERTRAG Präsentation 2013ENERTRAG Präsentation 2013
ENERTRAG Präsentation 2013

Photovoltaik Aktuelles und Repowering
Photovoltaik Aktuelles und RepoweringPhotovoltaik Aktuelles und Repowering
Photovoltaik Aktuelles und Repowering

Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die UmweltEigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt

ENERTRAG Präsentation 2012
ENERTRAG Präsentation 2012ENERTRAG Präsentation 2012
ENERTRAG Präsentation 2012

Strom von der sonne
Strom von der sonneStrom von der sonne
Strom von der sonne

Kostengünstigen solarstrom
Kostengünstigen solarstromKostengünstigen solarstrom
Kostengünstigen solarstrom

20170224 white paper vielseitigkeit von kommerziellen energiespeichern - w ...
20170224 white paper   vielseitigkeit von kommerziellen energiespeichern - w ...20170224 white paper   vielseitigkeit von kommerziellen energiespeichern - w ...
20170224 white paper vielseitigkeit von kommerziellen energiespeichern - w ...

Förderung durch Bund, Kantone und Stadt Winterthur
Förderung durch Bund, Kantone und Stadt WinterthurFörderung durch Bund, Kantone und Stadt Winterthur
Förderung durch Bund, Kantone und Stadt Winterthur

Virtuelle Kraftwerke – die Rolle der Windkraft im zukünftigen Strommarkt
Virtuelle Kraftwerke – die Rolle der Windkraft im zukünftigen StrommarktVirtuelle Kraftwerke – die Rolle der Windkraft im zukünftigen Strommarkt
Virtuelle Kraftwerke – die Rolle der Windkraft im zukünftigen Strommarkt

Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter

Pv solar and_energy_storage_systems_b2_c
Pv solar and_energy_storage_systems_b2_cPv solar and_energy_storage_systems_b2_c
Pv solar and_energy_storage_systems_b2_c

Wie viel energie schlummert auf dem dach
Wie viel energie schlummert auf dem dachWie viel energie schlummert auf dem dach
Wie viel energie schlummert auf dem dach

Pv solar and_energy_storage_systems_b2c (Endkundenpreise)
Pv solar and_energy_storage_systems_b2c (Endkundenpreise)Pv solar and_energy_storage_systems_b2c (Endkundenpreise)
Pv solar and_energy_storage_systems_b2c (Endkundenpreise)

Die Schwerpunkte der neuen Mustervorschriften der Kantone im Energiebereich
Die Schwerpunkte der neuen Mustervorschriften der Kantone im EnergiebereichDie Schwerpunkte der neuen Mustervorschriften der Kantone im Energiebereich
Die Schwerpunkte der neuen Mustervorschriften der Kantone im Energiebereich

Pv solar and_energy_storage_systems_b2_c (Endkundenpreise)
Pv solar and_energy_storage_systems_b2_c (Endkundenpreise)Pv solar and_energy_storage_systems_b2_c (Endkundenpreise)
Pv solar and_energy_storage_systems_b2_c (Endkundenpreise)

Sicher in die zukunft mit sonnenstrom
Sicher in die zukunft mit sonnenstromSicher in die zukunft mit sonnenstrom
Sicher in die zukunft mit sonnenstrom

Biomassenutzung Bad Aibling
Biomassenutzung Bad AiblingBiomassenutzung Bad Aibling
Biomassenutzung Bad Aibling


Andere mochten auch

Modelo De Perfiles Sociales
Modelo De Perfiles SocialesModelo De Perfiles Sociales
Modelo De Perfiles Sociales
Dimitri Castro

Karen Dinora Villafuerte Gutierrez
Karen Dinora Villafuerte GutierrezKaren Dinora Villafuerte Gutierrez
Karen Dinora Villafuerte Gutierrez
guestcac249

Plaza central de bruselas
Plaza central de bruselasPlaza central de bruselas
Plaza central de bruselas
Jorge Llosa

Michal Hitka - Craft conference
Michal Hitka - Craft conferenceMichal Hitka - Craft conference
Michal Hitka - Craft conference
Davinci software

Jorge luis borges sigo en pie
Jorge luis borges   sigo en pieJorge luis borges   sigo en pie
Jorge luis borges sigo en pie
Jorge Llosa

Sensibilidad
SensibilidadSensibilidad
Sensibilidad
clau on

Arte Terapia
Arte TerapiaArte Terapia
Arte Terapia
clau on

S A L V A C I O N G R A T U I T A Y C O M P L E J A
S A L V A C I O N  G R A T U I T A  Y  C O M P L E J AS A L V A C I O N  G R A T U I T A  Y  C O M P L E J A
S A L V A C I O N G R A T U I T A Y C O M P L E J A
arguille

Allegato5napoli 140531130459-phpapp02
Allegato5napoli 140531130459-phpapp02Allegato5napoli 140531130459-phpapp02
Allegato5napoli 140531130459-phpapp02
Alessio Viscardi


Andere mochten auch (20)

Hotel Celuisma Playa Dorada ****
Hotel Celuisma Playa Dorada ****Hotel Celuisma Playa Dorada ****
Hotel Celuisma Playa Dorada ****

Hovida design ppt
Hovida design pptHovida design ppt
Hovida design ppt

Modelo De Perfiles Sociales
Modelo De Perfiles SocialesModelo De Perfiles Sociales
Modelo De Perfiles Sociales

Karen Dinora Villafuerte Gutierrez
Karen Dinora Villafuerte GutierrezKaren Dinora Villafuerte Gutierrez
Karen Dinora Villafuerte Gutierrez

Diario de Ana Frank
Diario de Ana FrankDiario de Ana Frank
Diario de Ana Frank

Plaza central de bruselas
Plaza central de bruselasPlaza central de bruselas
Plaza central de bruselas

Imuptd 111122 allgemeine_praesentation
Imuptd 111122 allgemeine_praesentationImuptd 111122 allgemeine_praesentation
Imuptd 111122 allgemeine_praesentation

Michal Hitka - Craft conference
Michal Hitka - Craft conferenceMichal Hitka - Craft conference
Michal Hitka - Craft conference

Jorge luis borges sigo en pie
Jorge luis borges   sigo en pieJorge luis borges   sigo en pie
Jorge luis borges sigo en pie

Le Mans überrascht - Le Mans surprend DE
Le Mans überrascht  - Le Mans surprend DELe Mans überrascht  - Le Mans surprend DE
Le Mans überrascht - Le Mans surprend DE

Mujeres Famosas
Mujeres FamosasMujeres Famosas
Mujeres Famosas

Hotel Celuisma Los Guayacanes ****
Hotel Celuisma Los Guayacanes ****Hotel Celuisma Los Guayacanes ****
Hotel Celuisma Los Guayacanes ****

Sensibilidad
SensibilidadSensibilidad
Sensibilidad

Arte Terapia
Arte TerapiaArte Terapia
Arte Terapia

FÁ B R I C A S Y T R A B A J A D O R E S
FÁ B R I C A S  Y  T R A B A J A D O R E S FÁ B R I C A S  Y  T R A B A J A D O R E S
FÁ B R I C A S Y T R A B A J A D O R E S

Principios básicos de la biblia
Principios básicos de la bibliaPrincipios básicos de la biblia
Principios básicos de la biblia

Juan Carrreño Miranda
Juan Carrreño MirandaJuan Carrreño Miranda
Juan Carrreño Miranda

S A L V A C I O N G R A T U I T A Y C O M P L E J A
S A L V A C I O N  G R A T U I T A  Y  C O M P L E J AS A L V A C I O N  G R A T U I T A  Y  C O M P L E J A
S A L V A C I O N G R A T U I T A Y C O M P L E J A

Allegato5napoli 140531130459-phpapp02
Allegato5napoli 140531130459-phpapp02Allegato5napoli 140531130459-phpapp02
Allegato5napoli 140531130459-phpapp02

Los Incas
Los IncasLos Incas
Los Incas


Ähnlich wie Vertriebsschulung energy manager starterkit september_0v1

MEGAMAX energiespeicher
MEGAMAX energiespeicherMEGAMAX energiespeicher
MEGAMAX energiespeicher
faktorgmbh

20111006 roadshow-energiewende-in-der-it
20111006 roadshow-energiewende-in-der-it20111006 roadshow-energiewende-in-der-it
20111006 roadshow-energiewende-in-der-it
Werner Fischer

Wie funktionieren variable Stromtarife.pptx
Wie funktionieren variable Stromtarife.pptxWie funktionieren variable Stromtarife.pptx
Wie funktionieren variable Stromtarife.pptx
thorstenzoerner

Was ist beim Kauf einer Photovoltaikanlage zu beachten?
Was ist beim Kauf einer Photovoltaikanlage zu beachten?Was ist beim Kauf einer Photovoltaikanlage zu beachten?
Was ist beim Kauf einer Photovoltaikanlage zu beachten?
Selfmade Energy

Solaranlage kaufen: Worauf kommt es an?
Solaranlage kaufen: Worauf kommt es an?Solaranlage kaufen: Worauf kommt es an?
Solaranlage kaufen: Worauf kommt es an?
Selfmade Energy


Ähnlich wie Vertriebsschulung energy manager starterkit september_0v1 (20)

Lotus Maxim Präsentation (Vollversion)
Lotus Maxim Präsentation (Vollversion)Lotus Maxim Präsentation (Vollversion)
Lotus Maxim Präsentation (Vollversion)

MEGAMAX energiespeicher
MEGAMAX energiespeicherMEGAMAX energiespeicher
MEGAMAX energiespeicher

BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKUBID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU

Intégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produitIntégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produit

Elite + e2 Energiemonitoring Präsentation smart cost
Elite + e2 Energiemonitoring Präsentation smart costElite + e2 Energiemonitoring Präsentation smart cost
Elite + e2 Energiemonitoring Präsentation smart cost

20111006 roadshow-energiewende-in-der-it
20111006 roadshow-energiewende-in-der-it20111006 roadshow-energiewende-in-der-it
20111006 roadshow-energiewende-in-der-it

Effizienz und Umweltschutz mit System
Effizienz und Umweltschutz mit SystemEffizienz und Umweltschutz mit System
Effizienz und Umweltschutz mit System

Fernmonitoring und Fernsteuerungslösung für Immobilienareale
Fernmonitoring und Fernsteuerungslösung für ImmobilienarealeFernmonitoring und Fernsteuerungslösung für Immobilienareale
Fernmonitoring und Fernsteuerungslösung für Immobilienareale

Ing. Thomas Ott (Christof Electrics)
Ing.  Thomas Ott  (Christof Electrics)Ing.  Thomas Ott  (Christof Electrics)
Ing. Thomas Ott (Christof Electrics)

Photovoltaik die Königin der Erneuerbaren Energien
Photovoltaik die Königin der Erneuerbaren EnergienPhotovoltaik die Königin der Erneuerbaren Energien
Photovoltaik die Königin der Erneuerbaren Energien

Energyhub Club 2019 Direktvermarktung
Energyhub Club 2019 DirektvermarktungEnergyhub Club 2019 Direktvermarktung
Energyhub Club 2019 Direktvermarktung

Erfahrungen mit Sonnenenergie in Deutschland
Erfahrungen mit Sonnenenergie in DeutschlandErfahrungen mit Sonnenenergie in Deutschland
Erfahrungen mit Sonnenenergie in Deutschland

Wie funktionieren variable Stromtarife.pptx
Wie funktionieren variable Stromtarife.pptxWie funktionieren variable Stromtarife.pptx
Wie funktionieren variable Stromtarife.pptx

Was ist beim Kauf einer Photovoltaikanlage zu beachten?
Was ist beim Kauf einer Photovoltaikanlage zu beachten?Was ist beim Kauf einer Photovoltaikanlage zu beachten?
Was ist beim Kauf einer Photovoltaikanlage zu beachten?

Solaranlage kaufen: Worauf kommt es an?
Solaranlage kaufen: Worauf kommt es an?Solaranlage kaufen: Worauf kommt es an?
Solaranlage kaufen: Worauf kommt es an?

Nachhaltigkeit – von Strategie bis Best-Practice
Nachhaltigkeit – von Strategie bis Best-PracticeNachhaltigkeit – von Strategie bis Best-Practice
Nachhaltigkeit – von Strategie bis Best-Practice

Intelligente Messsysteme für die Energiewende
Intelligente Messsysteme für die EnergiewendeIntelligente Messsysteme für die Energiewende
Intelligente Messsysteme für die Energiewende

OF_2014_PP
OF_2014_PPOF_2014_PP
OF_2014_PP

NetworkingFriday: Das STROMDAO Energy Application Framework (EAF)
NetworkingFriday: Das STROMDAO Energy Application Framework (EAF)NetworkingFriday: Das STROMDAO Energy Application Framework (EAF)
NetworkingFriday: Das STROMDAO Energy Application Framework (EAF)

Solaranlage Wartung mit Drohnen
Solaranlage Wartung mit DrohnenSolaranlage Wartung mit Drohnen
Solaranlage Wartung mit Drohnen


Mehr von Brigitte Petzoldt

05 montageanleitung veranda_0v3
05 montageanleitung veranda_0v305 montageanleitung veranda_0v3
05 montageanleitung veranda_0v3
Brigitte Petzoldt

04 montageanleitung _carport_0v5
04 montageanleitung _carport_0v504 montageanleitung _carport_0v5
04 montageanleitung _carport_0v5
Brigitte Petzoldt

00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport
Brigitte Petzoldt

Vertriebsschulung energy manager starterkit september_0v1
Vertriebsschulung energy manager starterkit september_0v1Vertriebsschulung energy manager starterkit september_0v1
Vertriebsschulung energy manager starterkit september_0v1
Brigitte Petzoldt

06 solarwatt carport system das verkaufserlebnis
06 solarwatt carport system   das verkaufserlebnis06 solarwatt carport system   das verkaufserlebnis
06 solarwatt carport system das verkaufserlebnis
Brigitte Petzoldt

03 solarwatt carport system-systemkomponenten aufbau
03 solarwatt carport system-systemkomponenten aufbau03 solarwatt carport system-systemkomponenten aufbau
03 solarwatt carport system-systemkomponenten aufbau
Brigitte Petzoldt

02 solarwatt carport system-system-planungsgrundlagen
02 solarwatt carport system-system-planungsgrundlagen02 solarwatt carport system-system-planungsgrundlagen
02 solarwatt carport system-system-planungsgrundlagen
Brigitte Petzoldt

01 solarwatt carport system-einführung
01 solarwatt carport system-einführung01 solarwatt carport system-einführung
01 solarwatt carport system-einführung
Brigitte Petzoldt

00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport
Brigitte Petzoldt


Mehr von Brigitte Petzoldt (10)

05 montageanleitung veranda_0v3
05 montageanleitung veranda_0v305 montageanleitung veranda_0v3
05 montageanleitung veranda_0v3

04 montageanleitung _carport_0v5
04 montageanleitung _carport_0v504 montageanleitung _carport_0v5
04 montageanleitung _carport_0v5

00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport

Vertriebsschulung energy manager starterkit september_0v1
Vertriebsschulung energy manager starterkit september_0v1Vertriebsschulung energy manager starterkit september_0v1
Vertriebsschulung energy manager starterkit september_0v1

06 solarwatt carport system das verkaufserlebnis
06 solarwatt carport system   das verkaufserlebnis06 solarwatt carport system   das verkaufserlebnis
06 solarwatt carport system das verkaufserlebnis

03 solarwatt carport system-systemkomponenten aufbau
03 solarwatt carport system-systemkomponenten aufbau03 solarwatt carport system-systemkomponenten aufbau
03 solarwatt carport system-systemkomponenten aufbau

04 montageanleitung _carport_0v4
04 montageanleitung _carport_0v404 montageanleitung _carport_0v4
04 montageanleitung _carport_0v4

02 solarwatt carport system-system-planungsgrundlagen
02 solarwatt carport system-system-planungsgrundlagen02 solarwatt carport system-system-planungsgrundlagen
02 solarwatt carport system-system-planungsgrundlagen

01 solarwatt carport system-einführung
01 solarwatt carport system-einführung01 solarwatt carport system-einführung
01 solarwatt carport system-einführung

00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport00 solarwatt vertriebsschulung carport
00 solarwatt vertriebsschulung carport


Vertriebsschulung energy manager starterkit september_0v1

  • 1. Seite 1 SOLARWATT Academy VERTRIEBSSCHULUNG FÜR PREMIUM PARTNER Energy Manager Starter Kit
  • 2. Seite 2 Segmente Wohnhäuser und Gewerbedächer wachsen Preiskampf Innovations- zwang Globaler Wettbewerb Konsolidierung auf allen Ebenen Segment Großprojekte schrumpft PHOTOVOLTAIK WACHSTUMSMARKT INTELLIGENTE ENERGIELÖSUNGEN Politische Unklarheit
  • 3. Seite 3 Erweiterung Anwendungsfelder Eigenverbrauch maximieren – Unabhängigkeit vom EEG Einbindung Elektromobilität Automatische Ansteuerung von Geräten mit hohen Energie- verbrauch Verknüpfung mit Kälte- und Wärmetechnik Energie- beratung …
  • 4. Seite 4 Die Lösung: Energymanagement von SOLARWATT
  • 5. Seite 5 SOLARWATT Energy Manager Starterkit Ansicht Energy Portal Solarwatt Energy Manager Pro •Zentrale Schnittstelle zur Überwachung der solaren Stromerzeugung •Steuert elektrische Verbraucher •Optimiert die Eigenversorgung des Haushalts und spart Stromkosten •Erfüllt technische Vorgaben „dynamisches Einspeisemanagement“
  • 7. Seite 7 Das SOLARWATT Prinzip Komfort Transparenz Unabhängigkeit
  • 8. Seite 8 Kundennutzen: Überall erreichbar bei höchster Sicherheit www.energy-manager.de •Visualisierung & komfortable Bedienung auf jedem browserfähgigen Gerät •Über das Internet von überall abrufbar •Sicher dank SSL- Verschlüsselung (Online- Banking-Standard) •BSI-Konformität in Vorbereitung www.energy-manager.de Ansicht Stromerzeugung
  • 9. Seite 9 Kundennutzen: Energiemanagement kinderleicht Vorteile: •Intuitives Bedienkonzept •Energiedaten und Energiekosten auf einen Überblick •Selbstlernende Photovoltaik- Erzeugungsprognose Dashboard Stromverbrauch von Elektrogeräten Vergleich Energieerzeugung aus eigenen Stromquellen vs. aus dem öffentlichen Stromnetz Energiekosten im Monat
  • 10. Seite 10 Kundennutzen: Intelligentes Einspeisemanagement Vorteile: •permanentes Einspeiseleistungserfassung ermöglicht dynamisches Einspeisemanagement •Zuschalten von Verbrauchern und selektive Abregelung des WR garantieren dem Kunden maximale PV-Leistungs- ausnutzung •Spart den Einsatz/ Kosten eines Rundfunktsteuerempfängers •Nur mit Solarwatt-Wechselrichter (Steca) Photovoltaikleistung
  • 11. Seite 11 Kundennutzen: Intelligentes Einspeisemanagement •Ohne Energy Manager würden die Erzeugungsspitzen zur Abregelung des Wechselrichters (und somit Ertragsverlust) führen •Mit Energy Manager können aufgrund der Berücksichtigung des Eigenverbrauchs auch die Erzeugungsspitzen eingespeist werden Beispiel einer Eigenverbrauchsanlage mit ca. 4,3kW Nennleistung, statische Abregelung des Wechselrichters wäre 3kW (ohne intelligentes Einspeisemanagement) Eigenverbrauch (ermittelt durch Solarwatt Energy Manager) Netzeinspeisung (Erzeugung < 70%) Netzeinspeisung (Erzeugung > 70%)
  • 12. Seite 12 Energy Portal: Intelligentes Einspeisemanagement Beispiel Kostenvergleich Umsetzung EEG-Vorgaben Einsatz Rundfunktsteuer- empfänger mit SMA WR 70% WR- Begrenzung (Ertrags- verlust 5%) 70% WR- Begrenzung (Ertrags- verlust 3%) Solarwatt EM mit SW Wechsel- richter (Steca) Komponenten 150-600€ je nach Netzbetreiber Plus 60 € (PowerControl- Module) - - EK 750 €* Ertragsverlust 20 Jahre 1250€ 750€ Annahme 5 kWp, Jahresertrag 5000 kWh; optimale Südausrichtung Verlust durch Abregelung (3%) 150 kWh/ Jahr *0,25ct/ kWh; 37,5€ pro Jahr *Einkaufspreis Energymanager 650€, Verkaufspreis 750€
  • 13. Seite 13 Kundennutzen: Messen und Schalten von Geräten Schalten von Verbrauchern – manuell oder per Zeitschaltuhr •Analysieren und Auswerten von Verbrauchern •Energieberater kostenfrei - Stromfresser im Haushalt aufspüren •Teichpumpe per Zeitschaltuhr programmieren •Zirkulationspumpe für Warmwasser bedarfsorientiert betreiben •Von Unterwegs die Klimaanlage einschalten •Laden von Elektrofahrrädern, Elektroheizungen
  • 14. Seite 14 Kundennutzen: Kompatibel mit SOLARWATT Storage Ladezustand Solarwatt Storage •Einfache Einbindung des SOLARWATT Storage in Ihr Energy-Management •Überschüssigen PV-Strom zwischenspeichern und dann nutzen, wenn er benötigt wird zur maximalen Versorgung mit eigener Energie •Verbleibende Lade- und Versorgungszeit des Speichers erfassen und optimal die Selbstversorgung aus eigener Energie planen
  • 15. Seite 15 Kundennutzen: Energiedaten Ihres E-Mobils Ladezustand E-Mobil •Strombedarf des Elektrofahrzeugs im Blick behalten •Reichweite des Elektrofahrzeugs mit der aktuellen Ladung ermitteln •Voraussetzung für vollen Funktionsumfang: Einsatz des Energy Manager E-Mobility KIT
  • 16. Seite 16 Kundennutzen: Kompatibel mit SG-Ready-Wärmepumpen •Einfache Einbindung einer PV fähigen Brauchwasser- wärmepumpe in das Energy- Management •Intelligent PV–Überschuss in Wärme speichern •Volle Kostentransparenz bei der Warmwasserversorgung •Entlastet Ihre alte Heizung, hilft häufiges Takten zu reduzieren
  • 17. Seite 17 Kundennutzen: Kompatibel mit SG-Ready-Wärmepumpen •7 Monate im Jahr nahezu komplett per Warmwasser mit Solarenergie erzeugen •Über 80% Selbstversorgungsquote durch Solarstrom der Warmwasserwärmepumpe •Steigerung des Eigenverbrauchs um 33%
  • 18. Seite 18 Messen & Schalten von Geräten Intelligentes Einspeise- management (EEG) Kompatibel mit SG-Ready Wärmepumpen Energiedaten von überall erreichbar Kompatibel mit Solarwatt Storage Energiedaten Ihres E-Mobils Kundennutzen Überwachung der PV-Anlage PV-Erzeugungsprognose „must haves“ Höchste Sicherheit (SSL- Verschlüsselung/ BSI- Schutzkonzept) Differenzierungsmerkmale Wechselrichter: SMA | STECA | KOSTAL Endkundengerechtes Portalkonzept (nicht nur für „Technik-Freaks“) Flexible Erweiterbarkeit des Systems (weitere Schnittstellen in Vorbereitung)
  • 19. Seite 19 Installation und technische Daten
  • 20. Seite 20 Datenblatt und Lieferumfang
  • 21. Seite 21 Geräteeinbindung RS485/S0 Zigbee Erzeugung RS485 (Bus)
  • 22. Seite 22 STECAGRID (IP21/IP65) SMA SUNNY BOY | SUNNY TRIPOWER KOSTAL PIKO ANBINDUNG ÜBER RS485 Unterstützte Wechselrichtertypen
  • 23. Seite 23 RS485/S0 Zigbee Erzeugung RS485 (Bus) Einbindung Verbrauchsmessung
  • 24. Seite 24 RS485/S0 Zigbee Erzeugung RS485 (Bus) Einbindung Einzelgeräte (SMART HOME)
  • 25. Seite 25 Einbindung Einzelgeräte (SMART HOME) Energy Manager Pro Router/ Internet Switch Funkbasis (Plugwise Stretch) Circle Funksteckdosen (Plugwise Circle) Circle+ KOMMUNIKATIONSPRINZIP Der Plugwise Stretch und Circle+ sollten zentral im Funknetzwerk aufgestellt werden. 1 Circle+ wird pro Funknetzwerk benötigt, um neue Circle ins Netzwerk einzubinden und die Zeitsynchronität (Zeitstempel) zu sichern. Die Circles agieren im ZigBee-Funknetzwerk als Repeater und leiten im Maschennetzwerk die Funksignale untereinander weiter. Beachten Sie dabei die Reichweite der Plugs von ca. 5 bis 10 m.
  • 26. Seite 26 •Hutschienengerät - Energ Manager Pro benötigt 6TE Platz im Schaltschrank •Wechselrichterkommunikation mit SOLARWATT, SMA oder Kostal möglich •Wechselrichter muss über eine RS485-Schnittstelle verfügen •Internet-Router mit DSL-Flatrate notwendig •Der Energy Manager benötigt eine kabelgebundene Internetanbindung •Der Plugwise Stretch benötigt eine kabelgebundene Internetanbindung •Das Energiemessgerät benötigt mindestens 9,5cm freien Platz auf der Sammelschiene im Verteilerschrank •Kommunikationskabel zwischen Energiemessgerät und Installationsort des Energy Managers muss verlegt werden •Die Installation eines Kommunikationskabels von Wechselrichter zum Installationsort des Energy Managers muss möglich sein •Kabelmaterial für den RS485-Bus und die Installation des Energiemessgerätes ist nicht im Lieferumfang enthalten Installationsvoraussetzungen
  • 28. Seite 28 BENCHMARK SMA Sunny Home Manager Energy Manager Starterkit 06/2014 Kompatible Wechselrichter SMA Kompatibler Wechselrichter KOSTAL | STECA | + weitere (per Zähler) Kabellose Wechselrichterkommun. SMA Bluetooth RS485 Bedienkonzept/ „Usability“ Dynam. Einspeisemanagement (EEG) Nur SMA Nur Steca Intelligente Geräte automatisches Schalten Ab Q3 2014 PV-Prognose Speicher-Erweiterbarkeit SMA Storage Sonnenbatterie Mobility Ladesäule Benchmark vs. SMA Sunny Home Manger
  • 29. Seite 29 BENCHMARK SMA Sunny Home Manager Energy Manager Starterkit 06/2014 Warmwasser-Wärmepumpe (SmartGrid) SG-ready Standard Sicherheit BSI Schutzprofil | SSL-Verschlüsselung Installateurs-Ansicht Version 2 in Vorbereitung Schnittstellenerweiterung (CAN, KNX etc.) CAN, KNX vorläufig nur Hardware vorhanden Max. Geräteunterstützung (Funksteckdosen, WR) Max. 16 Geräte Max. 63 Funksteck- Dosen pro Funkbasis Eigenstromverbrauch Typ. Leistungs- aufnahme 6 W Typ. Leistungs- aufnahme 2,4 W Benchmark vs. SMA Sunny Home Manger
  • 30. Seite 30 30 250 EUR 650 EUR (inkl. 2x) 250 EUR (geeicht & von EVU zugelassen) 80 EUR Preis des Systems (+ Erweiterung) Optionales Zubehör: Je Circle 45 EUR* (nur im 3er Bundle erhältlich); * Stand Preisliste Juni 2014
  • 31. Seite 31 31 Geschlossene Plattform Offene Plattform + Extension (Hardware- Erweiterung) Erweiterbarkeit des Systems
  • 32. Seite 32 32 (Vgl.) SMA Sunny Portal
  • 33. Seite 33 (Vgl.) SMA Sunny Portal
  • 34. Seite 34 (Vgl.) SMA Sunny Portal
  • 36. Seite 36 Weitere Funktionen in Entwicklung •Stetige Funktionserweiterung •Neue Funktionen stehen automatisch den Endkunden zur Verfügung ohne manuelles Update •Nächste Portalversionen: Ein- und Ausblenden von Es kann nebst dem Flächendiagramm "Stromverbrauchs-Lastprofil" die überlagerte PV-Stromerzeugungs-Fläche ein- und ausgeblendet werden. •PV-erzeugungsabhängige Geräteansteuerung (Einspeiseoptimierer)
  • 37. Seite 37 Live Vorführung Energy-Portal
  • 38. Seite 38 Gliederung bei Premiumpartnern (A) Energymanager •Kundennutzen •(Umsetzung) Vorstellung Bestandteile •Kurzvorstellung Installation / Einbindung •Benchmark SMA / (Solarlog) •Live-Portalvorstellung •Ausblick „Weiterentwicklungen“ (B) Vorstellung Solarwatt-WR/ Benchmark (C) Wärmepumpe
