TEST REPORT                   Satellitenantenne




                               SK60-PWT19
                   Offset Antenne von SVEC
                                                                                                                  10-1
                                                                                                                     1/2010
                                                                                       SK6 0-PWT19 OffSET
                                                                                                               DiSh Of SVEC
                                                                                        Eine auf zwei Arten zu
                                                                                                               installierende
                                                                                       Antenne mit ausgezeich
                                                                                                               neter Leistung




                                                                                               Jene von Ihnen,
                                                                                                die in niedrigen
                                                                                                 oder mittleren
                                                                                          Breitengraden leben
                                                                                        meinen oft, dass sich
                                                                                            der Feedarm einer
                                                                                          Offsetantenne stets
                                                                                          unter dem Reflektor
                                                                                                befinden muss.
                                                                                            Aber ist es wirklich
                                                                                                eine zwingende
                                                                                               Vorraussetzung,

           Turn Your                                                                         die Antenne so zu
                                                                                              installieren? Was
                                                                                          wäre, wenn sich der

            Antenna                                                                        Feedarm über dem
                                                                                            Reflektor befinden
                                                                                          würde? Nun, es gibt

             Upside                                                                     kein Gesetz, das dies
                                                                                              verbietet, jedoch
                                                                                           macht es eigentlich

              Down                                                                       nur bei Satelliten mit
                                                                                             geringer Elevation
                                                                                           (unter 30°) wirklich
                                                                                        Sinn. Aus praktischen
                                                                                             Gründen wird der
                                                                                         Reflektor nämlich so
                                                                                          vertikal wie möglich
                                                                                               gehalten, um zu
                                                                                               vermeiden, dass
                                                                                           sich Regen, Schnee
                                                                                            und Schmutz darin
                                                                                                   ansammeln.

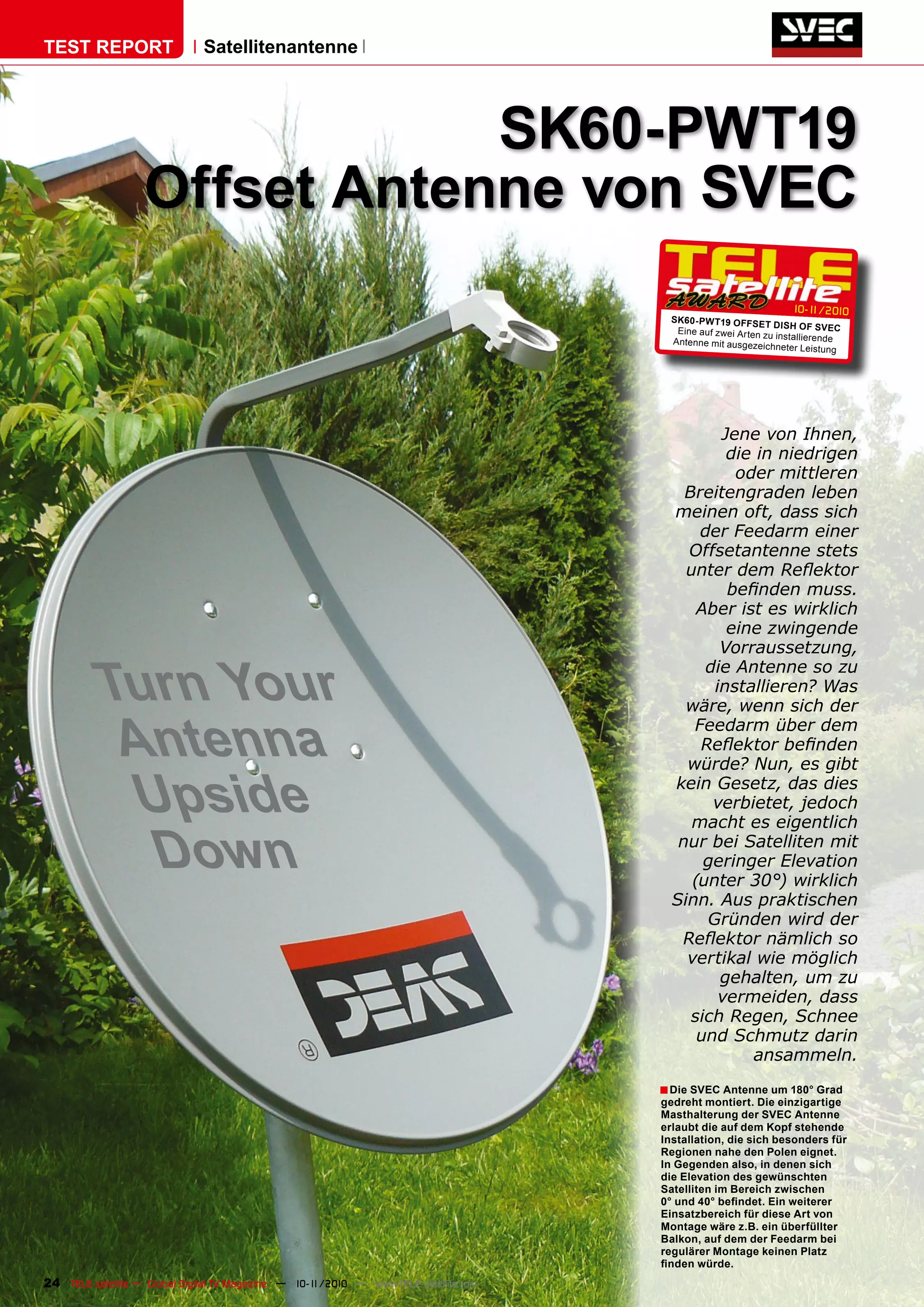

                                                                                      ■ Die SVEC Antenne um 180° Grad
                                                                                      gedreht montiert. Die einzigartige
                                                                                      Masthalterung der SVEC Antenne
                                                                                      erlaubt die auf dem Kopf stehende
                                                                                      installation, die sich besonders für
                                                                                      Regionen nahe den Polen eignet.
                                                                                      in Gegenden also, in denen sich
                                                                                      die Elevation des gewünschten
                                                                                      Satelliten im Bereich zwischen
                                                                                      0° und 40° befindet. Ein weiterer
                                                                                      Einsatzbereich für diese Art von
                                                                                      Montage wäre z.B. ein überfüllter
                                                                                      Balkon, auf dem der feedarm bei
                                                                                      regulärer Montage keinen Platz
                                                                                      finden würde.
24 TELE-satellite — Global Digital TV Magazine — 10-1
                                                    1/2010 — www.TELE-satellite.com
Eine Offset Antenne emp-
fängt die einfallenden Satel-
litensignale nicht senkrecht,
sondern in einem Winkel von
etwa 25°. Dies bedeutet, dass,
um die Signale eines Satelliten
mit einer Elevation von 25° zu
empfangen, der Reflektor ver-
tikal stehen muss. Ist die Ele-
vation noch geringer, so muss
unsere Antenne weiter in Rich-
tung Boden bewegt werden,
was bei einem unbeteiligten
Beobachter die Vermutung auf-
kommen lässt, dass etwas mit
der Justierung nicht in Ordnung
sei. Warum also sollte man
dann nicht die Antenne auf den
Kopf stellen und den Feedarm
oberhalb montieren? Genau das
hat SVEC bei der SK60-PWT19
60cm Offset Antenne für das
Ku-Band vorgeschlagen.

   SVEC hat uns für diesen
Test zwei ordentlich verpackte
Antennen des Typs SK60-
PWT19 geschickt. Sehr gefreut
hat uns, dass diese Antenne
mit einer Aufbauanleitung und
einer Liste der beigelegten
Teile ausgeliefert wird. Beim
Zusammenbau der einzelnen
Bestandteile hat sich das als
sehr hilfreich erwiesen. Sämt-
liche Einzelteile waren gut ver-
arbeitet und passten perfekt
zusammen, so dass der Aufbau
richtig Spaß machte. Wenn Sie
bereits über einen vertikalen
Mast zur Montage der Antenne
verfügen, benötigen Sie an
Werkzeug lediglich einen Phil-
lips Schraubenzieher und einen
10mm Schraubenschlüssel.

   Aufgrund     der   Tatsache,
dass sowohl die Einstellung
des Elevations- als auch des
Azimutwinkels über jeweils
zwei Schrauben geschieht, ist
es wirklich sehr einfach, die
Antenne sanft zu drehen und zu
schwenken. Selbst wenn Sie die
beiden Schrauben der Masthal-
terung zu weit lösen kippt die
Antenne nicht ganz nach unten,
da eine lange Schraube, die als
Achse für die Elevationsein-
stellung dient, dies verhindert,
indem die Antenne an ihr auf-
liegt. In manchen Fällen jedoch
kann sich das auch als Nachteil
erweisen, da die Antenne des-
halb an der Spitze des Mastes
montiert werden muss. Möch-
ten Sie also den selben Mast für

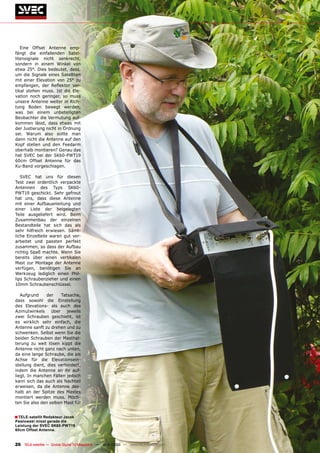

■ TELE-satellit Redakteur Jacek
Pawlowski misst gerade die
Leistung der SVEC SK60-PWT19
60cm Offset Antenne.


26 TELE-satellite — Global Digital TV Magazine — 10-1
                                                    1/2010 — www.TELE-satellite.com
TELE-satellite World                         www.TELE-satellite.com/...
Download this report in other languages from the internet:
Arabic        ‫العربية‬       www.TELE-satellite.com/TELE-satellite-1011/ara/svec.pdf
Indonesian    indonesia     www.TELE-satellite.com/TELE-satellite-1011/bid/svec.pdf
Bulgarian     Български     www.TELE-satellite.com/TELE-satellite-1011/bul/svec.pdf
Czech         Česky         www.TELE-satellite.com/TELE-satellite-1011/ces/svec.pdf
German        Deutsch       www.TELE-satellite.com/TELE-satellite-1011/deu/svec.pdf
English       English       www.TELE-satellite.com/TELE-satellite-1011/eng/svec.pdf
Spanish       Español       www.TELE-satellite.com/TELE-satellite-1011/esp/svec.pdf
Farsi         ‫فارس ي‬        www.TELE-satellite.com/TELE-satellite-1011/far/svec.pdf
French        français      www.TELE-satellite.com/TELE-satellite-1011/fra/svec.pdf
Hebrew        ‫עברית‬         www.TELE-satellite.com/TELE-satellite-1011/heb/svec.pdf
Hungarian     Magyar        www.TELE-satellite.com/TELE-satellite-1011/mag/svec.pdf
Mandarin      中文            www.TELE-satellite.com/TELE-satellite-1011/man/svec.pdf
Dutch         Nederlands    www.TELE-satellite.com/TELE-satellite-1011/ned/svec.pdf
Polish        Polski        www.TELE-satellite.com/TELE-satellite-1011/pol/svec.pdf
Portuguese    Português     www.TELE-satellite.com/TELE-satellite-1011/por/svec.pdf
Romanian      Română        www.TELE-satellite.com/TELE-satellite-1011/rom/svec.pdf
Russian       Русский       www.TELE-satellite.com/TELE-satellite-1011/rus/svec.pdf
Turkish       Türkçe        www.TELE-satellite.com/TELE-satellite-1011/tur/svec.pdf
                      Available online starting from 1 October 2010




                                                                               www.TELE-satellite.com — 10-1
                                                                                                           1/2010 —   TELE-satellite — Global Digital TV Magazine   27
eine SK60-PWT19 und z.B. eine
                                                                                      terrestrische Antenne verwen-
                                                                                      den, so ziehen Sie bitte unbe-
                                                                                      dingt in Betracht, dass die SVEC
                                                                                      Antenne oberhalb der terrestri-
                                                                                      schen Antenne montiert werden
                                                                                      muss und nicht wie üblich unter-
                                                                                      halb, um so die Windlast auf den
                                                                                      Mast so gering wie möglich zu
                                                                                      halten.

                                                                                        Die der Antenne beigelegte
                                                                                      Montagegrafik weist zwei ver-
                                                                                      schiedene Aufbauarten aus:
                                                                                      Einmal die am häufigsten ver-
                                                                                      wendete Installation mit dem
                                                                                      Feedarm unterhalb des Reflek-
                                                                                      tors (daraus ergibt sich ein
                                                                                      Elevationsbereich von 30-90°)
                                                                                      und zum zweiten die Montage
                                                                                      mit dem Feedarm über dem
                                                                                      Reflektor, um so einen Elevati-
                                                                                      onsbereich von 0-40° abzude-

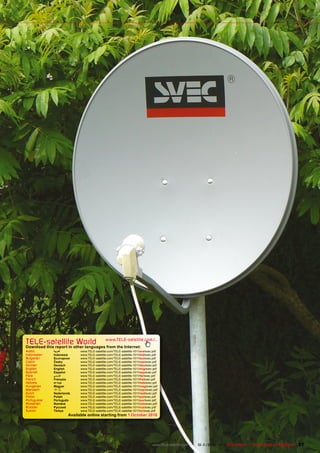

                                                                                      cken. In den Fotos zu diesem
                                                                                      Bericht können Sie beide Vari-
                                                                                      anten sehen. Die auf den Kopf
                                                                                      gestellte Installation sieht zwar
                                                                                      auf den ersten Blick etwas selt-
                                                                                      sam aus, funktioniert in der
                                                                                      Praxis aber tadellos, sofern
                                                                                      die Elevation des gewünschten
                                                                                      Satelliten im Bereich zwischen
                                                                                      0° und 40° liegt.

                                                                                        Für Satelliten mit einer Ele-
                                                                                      vation zwischen 30° und 40°
                                                                                      empfiehlt es sich aber trotzdem
                                                                                      immer noch, die traditionelle
                                                                                      Installationsvariante mit dem
                                                                                      Feedarm unter dem Reflektor
                                                                                      zu verwenden, da die Antenne
                                                                                      so vertikaler steht und daher
                                                                                      Regen, Schnee und Schmutz
                                                                                      weniger Chancen haben, sich
                                                                                      im Reflektor zu sammeln. Möch-
                                                                                      ten Sie jedoch Ihre Nachbarn in
                                                                                      Staunen versetzen, so wird die
                                                                                      auf den Kopf gestellte Variante
                                                                                      Ihre erste Wahl sein.

                                                                                         Neben der Antenne hat SVEC
                                                                                      der SK60-PWT19 noch einen
                                                                                      gebogenen Montagemast mit
                                                                                      Standfuß beigelegt, so dass
                                                                                      die gesamte Konstruktion auch
                                                                                      problemlos z.B. an der Wand
                                                                                      oder direkt am Dach installiert
                                                                                      werden kann. Ja mehr noch,
                                                                                      der Winkel zwischen Mast und
                                                                                      Standfuß ist im Bereich zwischen
                                                                                      0° und 90° frei wählbar, so dass
                                                                                      die Montagefläche weder verti-
                                                                                      kal noch horizontal sein muss.
                                                                                      Alles was ausreichend stabil ist,
                                                                                      wird so zur Basis für Ihre Anten-
                                                                                      neninstallation.

                                                                                        Für unseren Test verwen-
                                                                                      deten wir einen von unseren,
                                                                                      bereits vorhandenen, vertika-
                                                                                      len Masten. Zuerst lasen wir
                                                                                      die Messergebnisse einer 60cm



28 TELE-satellite — Global Digital TV Magazine — 10-1
                                                    1/2010 — www.TELE-satellite.com
Offset Antenne eines anderen           um ca. 1 dBµV stärkeres Signal
Herstellers ein und schraubten         mit identischer Signalqualität                                      TEChNiCAL
dann die SK60-PWT19 an den             erreichen konnten.                                                             DATA
Mast. Wie Sie deutlich anhand                                                   Manufacturer                  Sichuan Video Electronic Co., Ltd.

der Grafiken erkennen können,             Unsere     Schlussfolgerung           Web page                      www.svec.com.cn
schlug sich die SVEC Antenne           daraus: Die Antennengeomet-              Email                         svec@china.com
sehr gut, da wir, im Vergleich         rie der neuen SVEC Antenne ist           fax                           +86-028-87838898
zum Konkurrenzprodukt, ein             perfekt.
                                                                                Model                         SK60-PWT19


                   Expertenmeinung                                              Description

                                                                                Dimensions
                                                                                                              Offset Dish for Ku-Band

                                                                                                              60 x 66 cm
    +                                                                           Offset angle                  25.36°
    Sehr gute Verarbeitungsqualität
                                                                                Ku-band Gain @ 12.5Ghz        35.3dB
    Weiter Elevationsbereich: 0~90°
    Einfache und feine Einstellungsmöglichkeit für                              f/D ratio                     0.58
  Azimut und Elevation                                                          focus length                  32.4 cm
    Stabiles Design                                                             Mounting type                 Pole and wall mount
    Exzellente Geometrie der Antenne = hoher Sig-          Jacek Pawlowski
                                                              TELE-satellite    Material                      Steel
  nalgewinn                                                      Test Center
                                                                                finish                        Polyester powder coating with light gray color
    Ein zusätzlicher, gebogener Mast zur Wand-                        Poland

  oder Dachmontage liegt der Antenne bei                                        Elevation alignment           0~40° and 30~90°

                                                                                Resistance to wind            60 m/sec
    -
   Die Antenne ist dafür gedacht, an der Spitzes eines Mastes
  montiert zu werden. Dies mindert ihre Vielseitigkeit etwas.

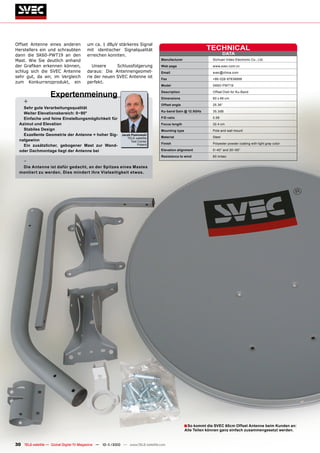

                                                                                               ■ So kommt die SVEC 60cm Offset Antenne beim Kunden an:
                                                                                                Alle Teilen können ganz einfach zusammengesetzt werden.


30 TELE-satellite — Global Digital TV Magazine — 10-1
                                                    1/2010 — www.TELE-satellite.com
SK60-
PWT19
Offset
Antenne
von SVEC
             fernfeld Testbericht
   fernfeldtest im Mikrowellenraum bei 11.0 Ghz und ■
        einem Öffnungswinkel von 3.05. Die Grafik zeigt
  deutlich eine erste Nebenkeule bei -30.0 dB. Die SVEC
      Offset Antenne ist in der Tat ein Modell mit hohem
                                          Signalgewinn.




         Salzspray Testbericht
          Dieser Test beweist, dass die Beschichtung ■
        der Antenne 700 Stunden (1 Monat) andauernder
 Besprühung mit Salzwasser unbeschadet überstanden
hat. Dies ist ein exzellentes Ergebnis und hebt die SVEC
   Antenne von den Produkten anderer Anbieter ab. Die
     von SVEC verwendete Beschichtung garantiert eine
               herausragende Langlebigkeit der Antenne.




                                                           www.TELE-satellite.com — 10-1
                                                                                       1/2010 —   TELE-satellite — Global Digital TV Magazine   31

Weitere ähnliche Inhalte

Andere mochten auch

Testtestbsc
TesttestbscTesttestbsc
Testtestbsc
bscevent

Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?
Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?
Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?
Monimmeuble.com

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario
guest6552ac

El impacto del estigma en el tratamiento de adictos a drogas ilegales
El impacto del estigma en el tratamiento de adictos a drogas ilegalesEl impacto del estigma en el tratamiento de adictos a drogas ilegales
El impacto del estigma en el tratamiento de adictos a drogas ilegales
Universidad del Sagrado Corazón

4 zyl boxer_02
4 zyl boxer_024 zyl boxer_02
4 zyl boxer_02
froggie420

Actividad 3
Actividad 3Actividad 3
Actividad 3
cepr08TAC

Anel
AnelAnel
Mesas con votos curiosos 2ª parte
Mesas con votos curiosos   2ª parteMesas con votos curiosos   2ª parte
Mesas con votos curiosos 2ª parte
Ciudadano Activo

Nietzsche
NietzscheNietzsche
Nietzsche
soniskis

Felinos
FelinosFelinos
Felinos
cristinaog

Mobile- und Couch Commerce von Reto Joller, INM AG
Mobile- und Couch Commerce von Reto Joller, INM AGMobile- und Couch Commerce von Reto Joller, INM AG
Mobile- und Couch Commerce von Reto Joller, INM AG
INM AG

Entre pares
Entre paresEntre pares
Entre pares
monica

4. estadísticas comparativas sobre seguridad
4. estadísticas comparativas sobre seguridad4. estadísticas comparativas sobre seguridad
4. estadísticas comparativas sobre seguridad
Presidencia de la República del Ecuador

Act 2 bloque 2
Act 2 bloque 2Act 2 bloque 2
Act 2 bloque 2
ensep

Argumentación
ArgumentaciónArgumentación
Argumentación
misshallie

Cuando padres-envejecen
Cuando padres-envejecenCuando padres-envejecen
Cuando padres-envejecen
bernal27

Presentación empresario
Presentación empresarioPresentación empresario
Presentación empresario
artobar

Presentación inicial
Presentación inicialPresentación inicial
Presentación inicial
fervarau


Andere mochten auch (20)

Testtestbsc
TesttestbscTesttestbsc
Testtestbsc

Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?
Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?
Le marché de l'immobilier ancien : que s'est-il passé en 2014 ?

Mantenimiento del acuario
Mantenimiento del acuarioMantenimiento del acuario
Mantenimiento del acuario

El impacto del estigma en el tratamiento de adictos a drogas ilegales
El impacto del estigma en el tratamiento de adictos a drogas ilegalesEl impacto del estigma en el tratamiento de adictos a drogas ilegales
El impacto del estigma en el tratamiento de adictos a drogas ilegales

4 zyl boxer_02
4 zyl boxer_024 zyl boxer_02
4 zyl boxer_02

Urlaub am Bodensee
Urlaub am BodenseeUrlaub am Bodensee
Urlaub am Bodensee

Actividad 3
Actividad 3Actividad 3
Actividad 3

Anel
AnelAnel
Anel

Mesas con votos curiosos 2ª parte
Mesas con votos curiosos   2ª parteMesas con votos curiosos   2ª parte
Mesas con votos curiosos 2ª parte

Nietzsche
NietzscheNietzsche
Nietzsche

Felinos
FelinosFelinos
Felinos

Mobile- und Couch Commerce von Reto Joller, INM AG
Mobile- und Couch Commerce von Reto Joller, INM AGMobile- und Couch Commerce von Reto Joller, INM AG
Mobile- und Couch Commerce von Reto Joller, INM AG

Entre pares
Entre paresEntre pares
Entre pares

4. estadísticas comparativas sobre seguridad
4. estadísticas comparativas sobre seguridad4. estadísticas comparativas sobre seguridad
4. estadísticas comparativas sobre seguridad

Act 2 bloque 2
Act 2 bloque 2Act 2 bloque 2
Act 2 bloque 2

EATING IS...
EATING IS...EATING IS...
EATING IS...

Argumentación
ArgumentaciónArgumentación
Argumentación

Cuando padres-envejecen
Cuando padres-envejecenCuando padres-envejecen
Cuando padres-envejecen

Presentación empresario
Presentación empresarioPresentación empresario
Presentación empresario

Presentación inicial
Presentación inicialPresentación inicial
Presentación inicial


Mehr von TELE-satellite deu

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311
TELE-satellite deu

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom
TELE-satellite deu

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3
TELE-satellite deu

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309
TELE-satellite deu


Mehr von TELE-satellite deu (20)

deu TELE-audiovision-1311
deu TELE-audiovision-1311deu TELE-audiovision-1311
deu TELE-audiovision-1311

Spaun
SpaunSpaun
Spaun

Mfc
MfcMfc
Mfc

Icecrypt
IcecryptIcecrypt
Icecrypt

Globalinvacom
GlobalinvacomGlobalinvacom
Globalinvacom

Feature satip4
Feature satip4Feature satip4
Feature satip4

Feature dvbs3
Feature dvbs3Feature dvbs3
Feature dvbs3

Elnet
ElnetElnet
Elnet

Editorial
EditorialEditorial
Editorial

Deviser2
Deviser2Deviser2
Deviser2

Bsd
BsdBsd
Bsd

Amiko
AmikoAmiko
Amiko

Abipbox
AbipboxAbipbox
Abipbox

Work microwave
Work microwaveWork microwave
Work microwave

deu TELE-audiovision-1309
deu TELE-audiovision-1309deu TELE-audiovision-1309
deu TELE-audiovision-1309

Tivi+
Tivi+Tivi+
Tivi+

Speedcast
SpeedcastSpeedcast
Speedcast

Spaun
SpaunSpaun
Spaun

Mktech
MktechMktech
Mktech

Horizon
HorizonHorizon
Horizon


Svec

  • 1. TEST REPORT Satellitenantenne SK60-PWT19 Offset Antenne von SVEC 10-1 1/2010 SK6 0-PWT19 OffSET DiSh Of SVEC Eine auf zwei Arten zu installierende Antenne mit ausgezeich neter Leistung Jene von Ihnen, die in niedrigen oder mittleren Breitengraden leben meinen oft, dass sich der Feedarm einer Offsetantenne stets unter dem Reflektor befinden muss. Aber ist es wirklich eine zwingende Vorraussetzung, Turn Your die Antenne so zu installieren? Was wäre, wenn sich der Antenna Feedarm über dem Reflektor befinden würde? Nun, es gibt Upside kein Gesetz, das dies verbietet, jedoch macht es eigentlich Down nur bei Satelliten mit geringer Elevation (unter 30°) wirklich Sinn. Aus praktischen Gründen wird der Reflektor nämlich so vertikal wie möglich gehalten, um zu vermeiden, dass sich Regen, Schnee und Schmutz darin ansammeln. ■ Die SVEC Antenne um 180° Grad gedreht montiert. Die einzigartige Masthalterung der SVEC Antenne erlaubt die auf dem Kopf stehende installation, die sich besonders für Regionen nahe den Polen eignet. in Gegenden also, in denen sich die Elevation des gewünschten Satelliten im Bereich zwischen 0° und 40° befindet. Ein weiterer Einsatzbereich für diese Art von Montage wäre z.B. ein überfüllter Balkon, auf dem der feedarm bei regulärer Montage keinen Platz finden würde. 24 TELE-satellite — Global Digital TV Magazine — 10-1 1/2010 — www.TELE-satellite.com
  • 2. Eine Offset Antenne emp- fängt die einfallenden Satel- litensignale nicht senkrecht, sondern in einem Winkel von etwa 25°. Dies bedeutet, dass, um die Signale eines Satelliten mit einer Elevation von 25° zu empfangen, der Reflektor ver- tikal stehen muss. Ist die Ele- vation noch geringer, so muss unsere Antenne weiter in Rich- tung Boden bewegt werden, was bei einem unbeteiligten Beobachter die Vermutung auf- kommen lässt, dass etwas mit der Justierung nicht in Ordnung sei. Warum also sollte man dann nicht die Antenne auf den Kopf stellen und den Feedarm oberhalb montieren? Genau das hat SVEC bei der SK60-PWT19 60cm Offset Antenne für das Ku-Band vorgeschlagen. SVEC hat uns für diesen Test zwei ordentlich verpackte Antennen des Typs SK60- PWT19 geschickt. Sehr gefreut hat uns, dass diese Antenne mit einer Aufbauanleitung und einer Liste der beigelegten Teile ausgeliefert wird. Beim Zusammenbau der einzelnen Bestandteile hat sich das als sehr hilfreich erwiesen. Sämt- liche Einzelteile waren gut ver- arbeitet und passten perfekt zusammen, so dass der Aufbau richtig Spaß machte. Wenn Sie bereits über einen vertikalen Mast zur Montage der Antenne verfügen, benötigen Sie an Werkzeug lediglich einen Phil- lips Schraubenzieher und einen 10mm Schraubenschlüssel. Aufgrund der Tatsache, dass sowohl die Einstellung des Elevations- als auch des Azimutwinkels über jeweils zwei Schrauben geschieht, ist es wirklich sehr einfach, die Antenne sanft zu drehen und zu schwenken. Selbst wenn Sie die beiden Schrauben der Masthal- terung zu weit lösen kippt die Antenne nicht ganz nach unten, da eine lange Schraube, die als Achse für die Elevationsein- stellung dient, dies verhindert, indem die Antenne an ihr auf- liegt. In manchen Fällen jedoch kann sich das auch als Nachteil erweisen, da die Antenne des- halb an der Spitze des Mastes montiert werden muss. Möch- ten Sie also den selben Mast für ■ TELE-satellit Redakteur Jacek Pawlowski misst gerade die Leistung der SVEC SK60-PWT19 60cm Offset Antenne. 26 TELE-satellite — Global Digital TV Magazine — 10-1 1/2010 — www.TELE-satellite.com
  • 3. TELE-satellite World www.TELE-satellite.com/... Download this report in other languages from the internet: Arabic ‫العربية‬ www.TELE-satellite.com/TELE-satellite-1011/ara/svec.pdf Indonesian indonesia www.TELE-satellite.com/TELE-satellite-1011/bid/svec.pdf Bulgarian Български www.TELE-satellite.com/TELE-satellite-1011/bul/svec.pdf Czech Česky www.TELE-satellite.com/TELE-satellite-1011/ces/svec.pdf German Deutsch www.TELE-satellite.com/TELE-satellite-1011/deu/svec.pdf English English www.TELE-satellite.com/TELE-satellite-1011/eng/svec.pdf Spanish Español www.TELE-satellite.com/TELE-satellite-1011/esp/svec.pdf Farsi ‫فارس ي‬ www.TELE-satellite.com/TELE-satellite-1011/far/svec.pdf French français www.TELE-satellite.com/TELE-satellite-1011/fra/svec.pdf Hebrew ‫עברית‬ www.TELE-satellite.com/TELE-satellite-1011/heb/svec.pdf Hungarian Magyar www.TELE-satellite.com/TELE-satellite-1011/mag/svec.pdf Mandarin 中文 www.TELE-satellite.com/TELE-satellite-1011/man/svec.pdf Dutch Nederlands www.TELE-satellite.com/TELE-satellite-1011/ned/svec.pdf Polish Polski www.TELE-satellite.com/TELE-satellite-1011/pol/svec.pdf Portuguese Português www.TELE-satellite.com/TELE-satellite-1011/por/svec.pdf Romanian Română www.TELE-satellite.com/TELE-satellite-1011/rom/svec.pdf Russian Русский www.TELE-satellite.com/TELE-satellite-1011/rus/svec.pdf Turkish Türkçe www.TELE-satellite.com/TELE-satellite-1011/tur/svec.pdf Available online starting from 1 October 2010 www.TELE-satellite.com — 10-1 1/2010 — TELE-satellite — Global Digital TV Magazine 27
  • 4. eine SK60-PWT19 und z.B. eine terrestrische Antenne verwen- den, so ziehen Sie bitte unbe- dingt in Betracht, dass die SVEC Antenne oberhalb der terrestri- schen Antenne montiert werden muss und nicht wie üblich unter- halb, um so die Windlast auf den Mast so gering wie möglich zu halten. Die der Antenne beigelegte Montagegrafik weist zwei ver- schiedene Aufbauarten aus: Einmal die am häufigsten ver- wendete Installation mit dem Feedarm unterhalb des Reflek- tors (daraus ergibt sich ein Elevationsbereich von 30-90°) und zum zweiten die Montage mit dem Feedarm über dem Reflektor, um so einen Elevati- onsbereich von 0-40° abzude- cken. In den Fotos zu diesem Bericht können Sie beide Vari- anten sehen. Die auf den Kopf gestellte Installation sieht zwar auf den ersten Blick etwas selt- sam aus, funktioniert in der Praxis aber tadellos, sofern die Elevation des gewünschten Satelliten im Bereich zwischen 0° und 40° liegt. Für Satelliten mit einer Ele- vation zwischen 30° und 40° empfiehlt es sich aber trotzdem immer noch, die traditionelle Installationsvariante mit dem Feedarm unter dem Reflektor zu verwenden, da die Antenne so vertikaler steht und daher Regen, Schnee und Schmutz weniger Chancen haben, sich im Reflektor zu sammeln. Möch- ten Sie jedoch Ihre Nachbarn in Staunen versetzen, so wird die auf den Kopf gestellte Variante Ihre erste Wahl sein. Neben der Antenne hat SVEC der SK60-PWT19 noch einen gebogenen Montagemast mit Standfuß beigelegt, so dass die gesamte Konstruktion auch problemlos z.B. an der Wand oder direkt am Dach installiert werden kann. Ja mehr noch, der Winkel zwischen Mast und Standfuß ist im Bereich zwischen 0° und 90° frei wählbar, so dass die Montagefläche weder verti- kal noch horizontal sein muss. Alles was ausreichend stabil ist, wird so zur Basis für Ihre Anten- neninstallation. Für unseren Test verwen- deten wir einen von unseren, bereits vorhandenen, vertika- len Masten. Zuerst lasen wir die Messergebnisse einer 60cm 28 TELE-satellite — Global Digital TV Magazine — 10-1 1/2010 — www.TELE-satellite.com
  • 5. Offset Antenne eines anderen um ca. 1 dBµV stärkeres Signal Herstellers ein und schraubten mit identischer Signalqualität TEChNiCAL dann die SK60-PWT19 an den erreichen konnten. DATA Mast. Wie Sie deutlich anhand Manufacturer Sichuan Video Electronic Co., Ltd. der Grafiken erkennen können, Unsere Schlussfolgerung Web page www.svec.com.cn schlug sich die SVEC Antenne daraus: Die Antennengeomet- Email svec@china.com sehr gut, da wir, im Vergleich rie der neuen SVEC Antenne ist fax +86-028-87838898 zum Konkurrenzprodukt, ein perfekt. Model SK60-PWT19 Expertenmeinung Description Dimensions Offset Dish for Ku-Band 60 x 66 cm + Offset angle 25.36° Sehr gute Verarbeitungsqualität Ku-band Gain @ 12.5Ghz 35.3dB Weiter Elevationsbereich: 0~90° Einfache und feine Einstellungsmöglichkeit für f/D ratio 0.58 Azimut und Elevation focus length 32.4 cm Stabiles Design Mounting type Pole and wall mount Exzellente Geometrie der Antenne = hoher Sig- Jacek Pawlowski TELE-satellite Material Steel nalgewinn Test Center finish Polyester powder coating with light gray color Ein zusätzlicher, gebogener Mast zur Wand- Poland oder Dachmontage liegt der Antenne bei Elevation alignment 0~40° and 30~90° Resistance to wind 60 m/sec - Die Antenne ist dafür gedacht, an der Spitzes eines Mastes montiert zu werden. Dies mindert ihre Vielseitigkeit etwas. ■ So kommt die SVEC 60cm Offset Antenne beim Kunden an: Alle Teilen können ganz einfach zusammengesetzt werden. 30 TELE-satellite — Global Digital TV Magazine — 10-1 1/2010 — www.TELE-satellite.com
  • 6. SK60- PWT19 Offset Antenne von SVEC fernfeld Testbericht fernfeldtest im Mikrowellenraum bei 11.0 Ghz und ■ einem Öffnungswinkel von 3.05. Die Grafik zeigt deutlich eine erste Nebenkeule bei -30.0 dB. Die SVEC Offset Antenne ist in der Tat ein Modell mit hohem Signalgewinn. Salzspray Testbericht Dieser Test beweist, dass die Beschichtung ■ der Antenne 700 Stunden (1 Monat) andauernder Besprühung mit Salzwasser unbeschadet überstanden hat. Dies ist ein exzellentes Ergebnis und hebt die SVEC Antenne von den Produkten anderer Anbieter ab. Die von SVEC verwendete Beschichtung garantiert eine herausragende Langlebigkeit der Antenne. www.TELE-satellite.com — 10-1 1/2010 — TELE-satellite — Global Digital TV Magazine 31
