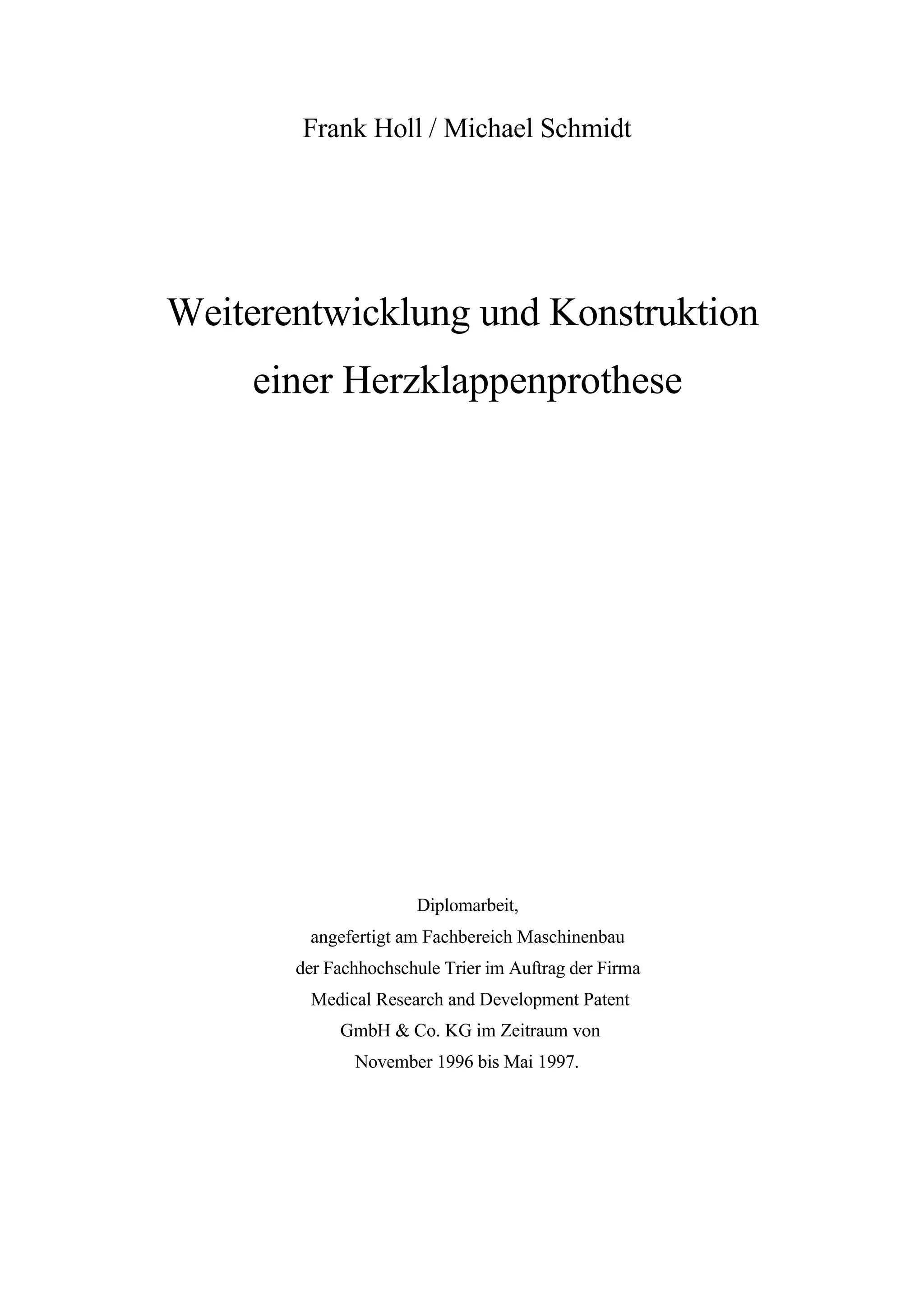

Frank Holl / Michael Schmidt




Weiterentwicklung und Konstruktion
    einer Herzklappenprothese




                      Diplomarbeit,
        angefertigt am Fachbereich Maschinenbau
       der Fachhochschule Trier im Auftrag der Firma
        Medical Research and Development Patent
            GmbH & Co. KG im Zeitraum von
              November 1996 bis Mai 1997.

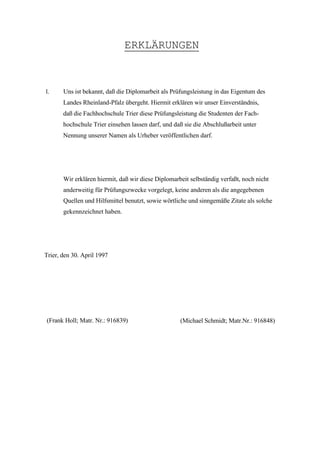

ERKLÄRUNGEN



1.     Uns ist bekannt, daß die Diplomarbeit als Prüfungsleistung in das Eigentum des
       Landes Rheinland-Pfalz übergeht. Hiermit erklären wir unser Einverständnis,
       daß die Fachhochschule Trier diese Prüfungsleistung die Studenten der Fach-
       hochschule Trier einsehen lassen darf, und daß sie die Abschlußarbeit unter
       Nennung unserer Namen als Urheber veröffentlichen darf.




       Wir erklären hiermit, daß wir diese Diplomarbeit selbständig verfaßt, noch nicht
       anderweitig für Prüfungszwecke vorgelegt, keine anderen als die angegebenen
       Quellen und Hilfsmittel benutzt, sowie wörtliche und sinngemäße Zitate als solche
       gekennzeichnet haben.




Trier, den 30. April 1997




(Frank Holl; Matr. Nr.: 916839)                     (Michael Schmidt; Matr.Nr.: 916848)

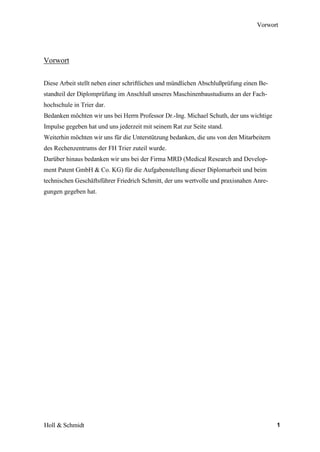

Vorwort




Vorwort

Diese Arbeit stellt neben einer schriftlichen und mündlichen Abschlußprüfung einen Be-
standteil der Diplomprüfung im Anschluß unseres Maschinenbaustudiums an der Fach-
hochschule in Trier dar.
Bedanken möchten wir uns bei Herrn Professor Dr.-Ing. Michael Schuth, der uns wichtige
Impulse gegeben hat und uns jederzeit mit seinem Rat zur Seite stand.
Weiterhin möchten wir uns für die Unterstützung bedanken, die uns von den Mitarbeitern
des Rechenzentrums der FH Trier zuteil wurde.
Darüber hinaus bedanken wir uns bei der Firma MRD (Medical Research and Develop-
ment Patent GmbH & Co. KG) für die Aufgabenstellung dieser Diplomarbeit und beim
technischen Geschäftsführer Friedrich Schmitt, der uns wertvolle und praxisnahen Anre-
gungen gegeben hat.




                                                                                         1
Holl & Schmidt
Inhaltsverzeichnis                                                                                                              Seite




Zusammenfassung ..............................................................................................................V


1. Einleitung ........................................................................................................................ 1

           1.1 Zielsetzung ......................................................................................................... 1

           1.2 Vorstellung der Firma MRD .............................................................................. 2

           1.3 Vorgehen ............................................................................................................ 3

           1.4 Zeitlicher Ablauf ................................................................................................ 4

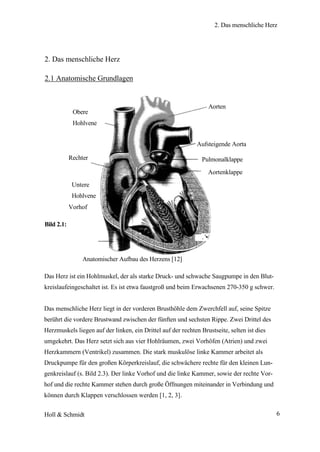

2. Das menschliche Herz .................................................................................................... 6

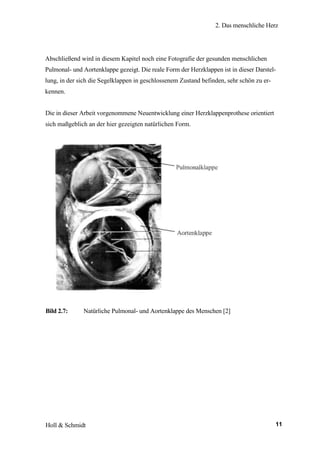

          2.1 Anatomische Grundlagen.................................................................................... 6

          2.2 Funktionsweise des Herzens ............................................................................... 7

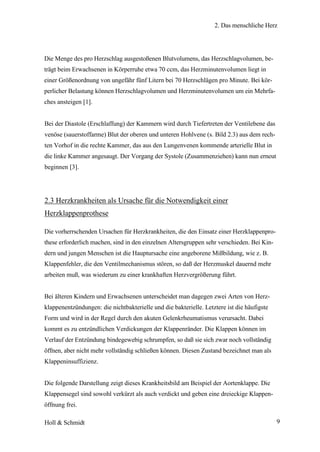

          2.3 Herzkrankheiten als Ursache für die Notwendigkeit einer
                Herzklappenprothese........................................................................................... 9


3. Stand der Technik .........................................................................................................12

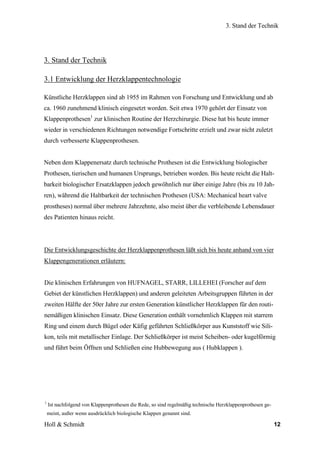

           3.1 Entwicklung der Herzklappentechnologie ........................................................12

                        3.1.1 Marktlage .........................................................................................14

           3.2 Vorgaben und Schwierigkeiten bei der Herzklappenentwicklung .....................15

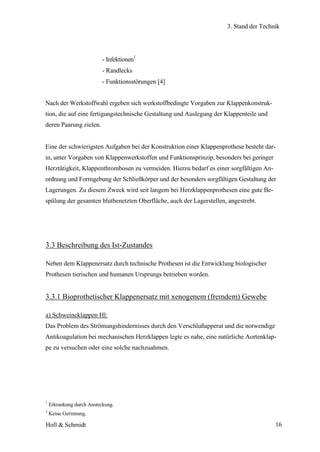

           3.3 Beschreibung des Ist- Zustandes .......................................................................16

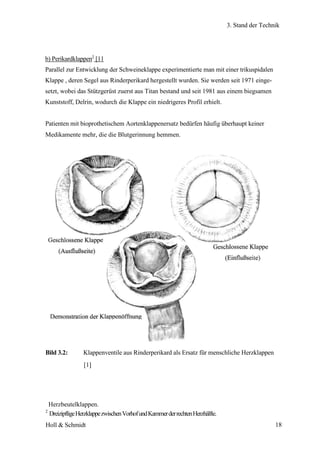

                         3.3.1 Bioprothetischer Klappenersatz mit xenogenem (fremdem)

                                   Gewebe..........................................................................................16

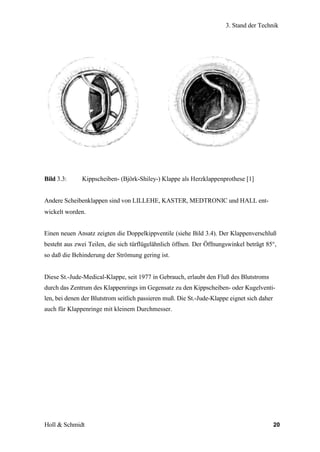

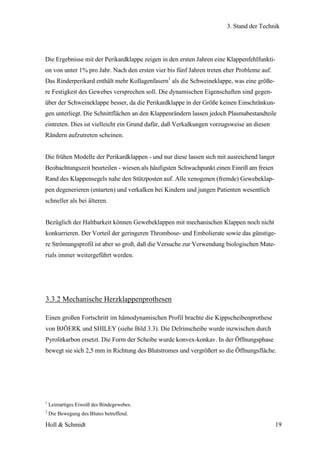

                         3.3.2 Mechanische Herzklappenprothesen ..............................................19

                         3.3.3 Zusammenfassung der Nachteile bekannter Klappenmodelle ..........22

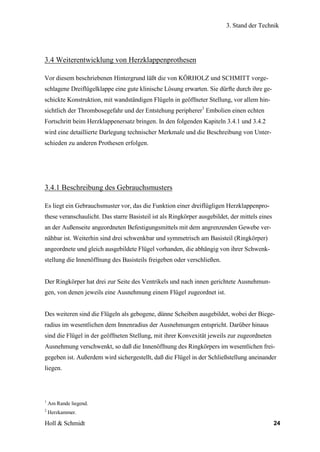

           3.4 Weiterentwicklung von Herzklappenprothesen.................................................. 24

                         3.4.1 Beschreibung des Gebrauchsmusters ..............................................24

                         3.4.2 Vorteile der dreiflügligen Herzklappenprothese gegenüber
                                 den herkömmlichen Herzklappenprothesen .....................................25


Holl & Schmidt                                                                                                                        II

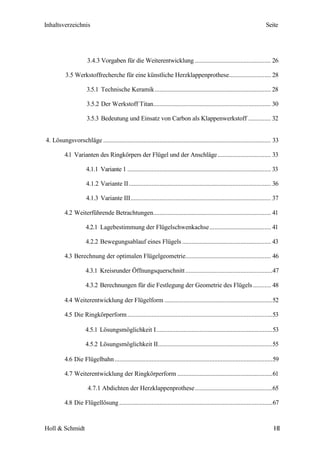

Inhaltsverzeichnis                                                                                                          Seite




                      3.4.3 Vorgaben für die Weiterentwicklung ............................................... 26

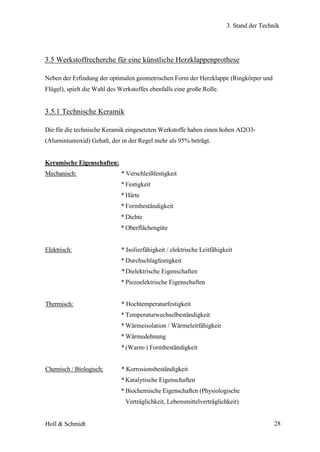

          3.5 Werkstoffrecherche für eine künstliche Herzklappenprothese.......................... 28

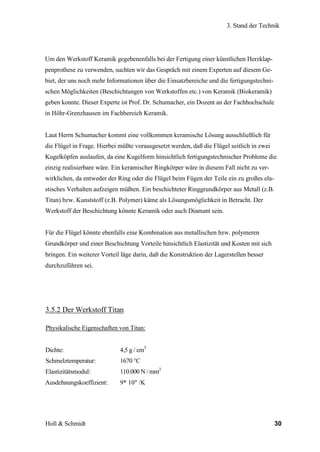

                      3.5.1 Technische Keramik ........................................................................ 28

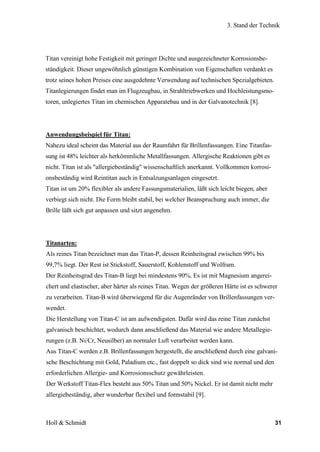

                      3.5.2 Der Werkstoff Titan......................................................................... 30

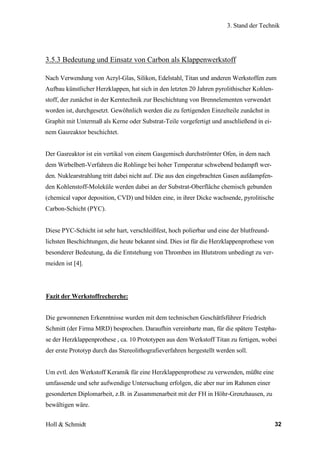

                      3.5.3 Bedeutung und Einsatz von Carbon als Klappenwerkstoff .............. 32


4. Lösungsvorschläge ........................................................................................................ 33

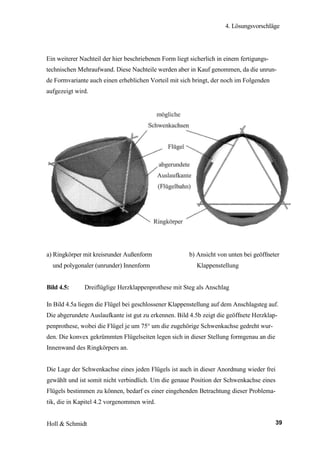

          4.1 Varianten des Ringkörpers der Flügel und der Anschläge ................................. 33

                      4.1.1 Variante 1 ......................................................................................... 33

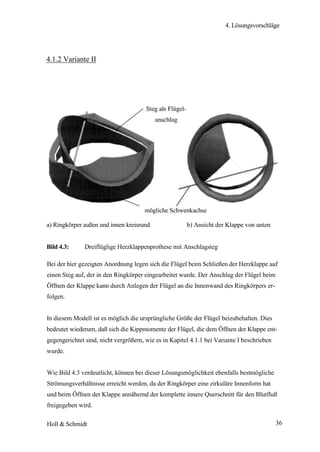

                      4.1.2 Variante II ........................................................................................ 36

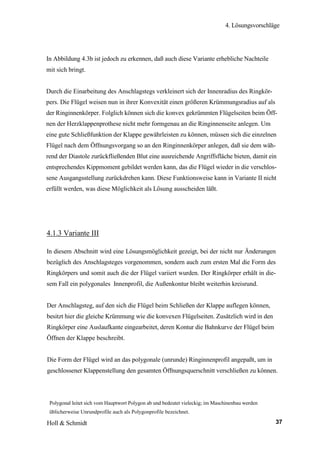

                      4.1.3 Variante III ....................................................................................... 37

          4.2 Weiterführende Betrachtungen......................................................................... 41

                     4.2.1 Lagebestimmung der Flügelschwenkachse ...................................... 41

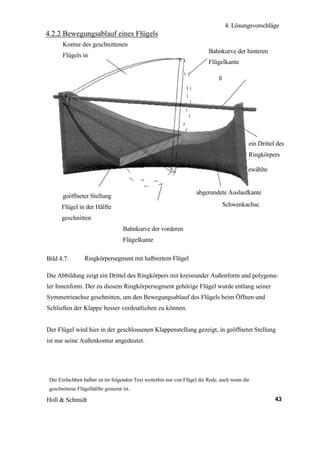

                     4.2.2 Bewegungsablauf eines Flügels ....................................................... 43

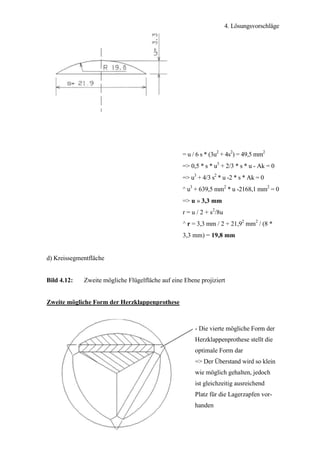

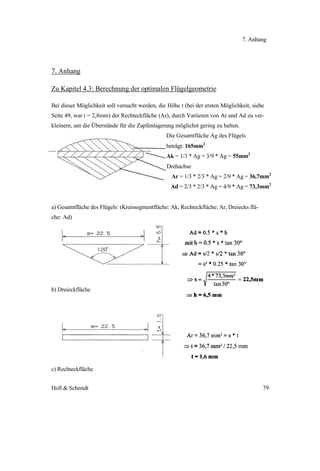

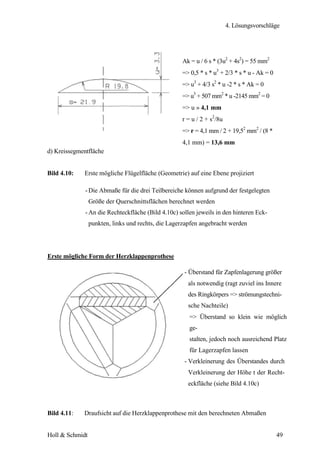

          4.3 Berechnung der optimalen Flügelgeometrie..................................................... 46

                     4.3.1 Kreisrunder Öffnungsquerschnitt ......................................................47

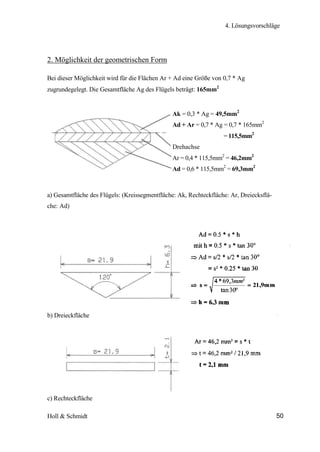

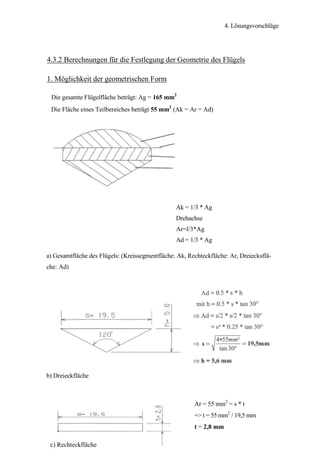

                     4.3.2 Berechnungen für die Festlegung der Geometrie des Flügels ........... 48

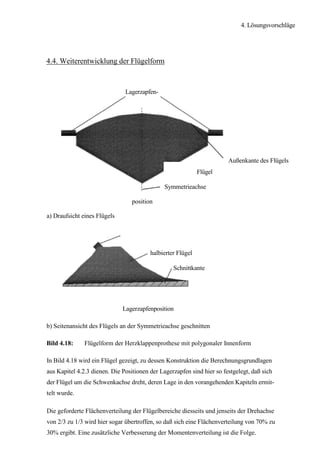

          4.4 Weiterentwicklung der Flügelform ...................................................................52

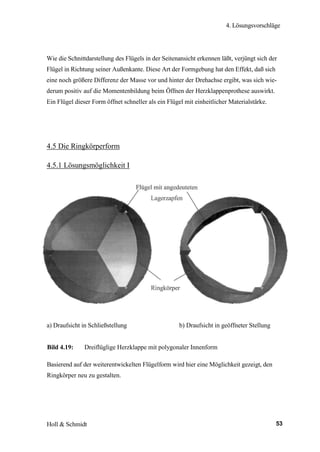

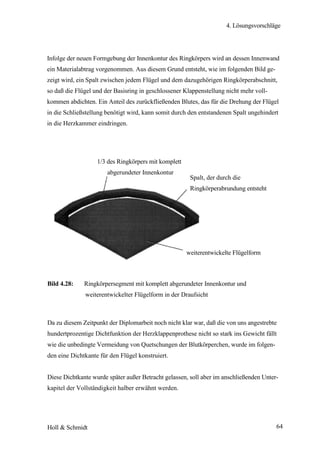

          4.5 Die Ringkörperform ..........................................................................................53

                     4.5.1 Lösungsmöglichkeit I ........................................................................ 53

                     4.5.2 Lösungsmöglichkeit II.......................................................................55

          4.6 Die Flügelbahn .................................................................................................. 59

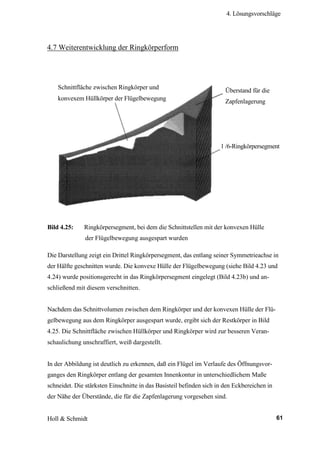

          4.7 Weiterentwicklung der Ringkörperform ........................................................... 61

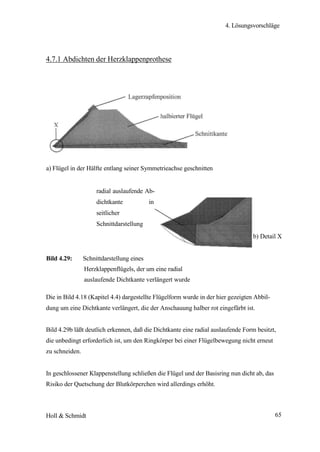

                      4.7.1 Abdichten der Herzklappenprothese ................................................65

          4.8 Die Flügellösung ............................................................................................... 67


Holl & Schmidt                                                                                                                  HI
Inhaltsverzeichnis                                                                                                             Seite

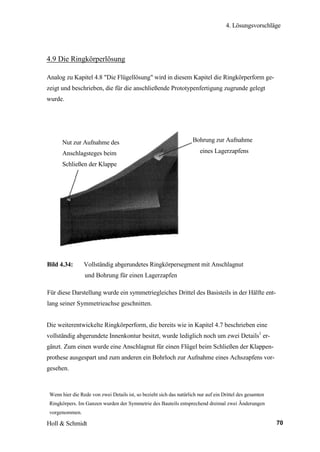

                 4.9 Die Ringkörperlösung....................................................................................... 70

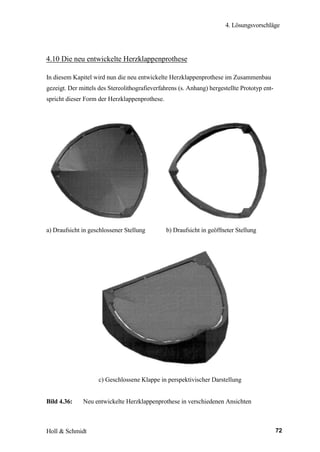

                 4.10 Die neu entwickelte Herzklappenprothese ...................................................... 72

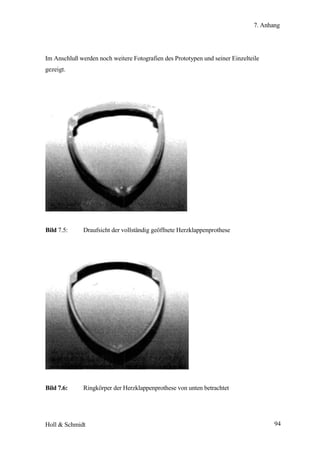

       5. Der Prototyp ................................................................................................................. 74


       6. Schlußfolgerung und Ausblick .................................................................................... 76


       7. Anhang .......................................................................................................................... 79


       8. Quellenverzeichnis ..................................................................................................... 100




       Holl & Schmidt                                                                                                                     IV

mmrr

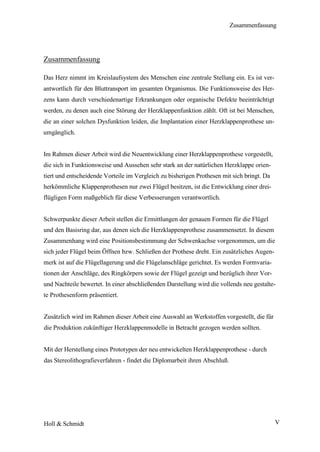

Zusammenfassung




Zusammenfassung

Das Herz nimmt im Kreislaufsystem des Menschen eine zentrale Stellung ein. Es ist ver-
antwortlich für den Bluttransport im gesamten Organismus. Die Funktionsweise des Her-
zens kann durch verschiedenartige Erkrankungen oder organische Defekte beeinträchtigt
werden, zu denen auch eine Störung der Herzklappenfunktion zählt. Oft ist bei Menschen,
die an einer solchen Dysfunktion leiden, die Implantation einer Herzklappenprothese un-
umgänglich.


Im Rahmen dieser Arbeit wird die Neuentwicklung einer Herzklappenprothese vorgestellt,
die sich in Funktionsweise und Aussehen sehr stark an der natürlichen Herzklappe orien-
tiert und entscheidende Vorteile im Vergleich zu bisherigen Prothesen mit sich bringt. Da
herkömmliche Klappenprothesen nur zwei Flügel besitzen, ist die Entwicklung einer drei-
flügligen Form maßgeblich für diese Verbesserungen verantwortlich.


Schwerpunkte dieser Arbeit stellen die Ermittlungen der genauen Formen für die Flügel
und den Basisring dar, aus denen sich die Herzklappenprothese zusammensetzt. In diesem
Zusammenhang wird eine Positionsbestimmung der Schwenkachse vorgenommen, um die
sich jeder Flügel beim Öffnen bzw. Schließen der Prothese dreht. Ein zusätzliches Augen-
merk ist auf die Flügellagerung und die Flügelanschläge gerichtet. Es werden Formvaria-
tionen der Anschläge, des Ringkörpers sowie der Flügel gezeigt und bezüglich ihrer Vor-
und Nachteile bewertet. In einer abschließenden Darstellung wird die vollends neu gestalte-
te Prothesenform präsentiert.


Zusätzlich wird im Rahmen dieser Arbeit eine Auswahl an Werkstoffen vorgestellt, die für
die Produktion zukünftiger Herzklappenmodelle in Betracht gezogen werden sollten.


Mit der Herstellung eines Prototypen der neu entwickelten Herzklappenprothese - durch
das Stereolithografieverfahren - findet die Diplomarbeit ihren Abschluß.




                                                                                            V
Holl & Schmidt
1. Einleitung




1. Einleitung

1.1 Zielsetzung

In Vorbereitung ist eine Patentanmeldung für eine dreiflüglige Herzklappenprothese. Es
gibt eine Vielzahl von Herzklappenprothesen dieser Art auf dem internationalen Markt. Bei
allen diesen Herzklappenprothesen besteht das Problem, daß die Blutkörperchen durch die
mechanische Reibung der beweglichen Teile an der Herzklappe massiv geschädigt werden.


Ziel dieser Diplomarbeit ist es, eine Herzklappe in Anlehnung an ein vorhandenes Ge-
brauchsmuster zu schaffen, wobei besondere Anforderungen an die Scharniere der drei-
fiügligen Klappe gestellt werden. Hier soll ein Scharnier geschaffen werden, dessen Rei-
bung sehr gering ist.


Die allgemeinen klinischen und technischen Vorgaben zur Entwicklung künstlicher Herz-
klappen lassen sich wie folgt zusammenfassen:


Zu gewährleisten sind Hauptfunktionen, die über mindestens zehn Jahre, pro Tag etwa
100.000 mal (möglichst mehr als 30 Jahre, das entspricht etwa 1 Mrd. Arbeitsspielen)
sicher ausgeführt werden:
                             * Öffnen bis zum hinreichend großen effektiven Querschnitt
                               (geringer Druckverlust)
                             * Führung der Schließkörper
                             * Schnelles Schließen bei geringem Volumenverlust
                             * Anschlagen und Positionieren der Schließkörper
                             * Erfüllen der Dichtungsfunktion


Mit dieser Zielsetzung schrieb die Firma MRD eine Diplomarbeit mit dem Thema:


         quot; Weiterentwicklung und Konstruktion einer Herzklappenprothese quot;


aus.




Holl & Schmidt                                                                              1
1. Einleitung

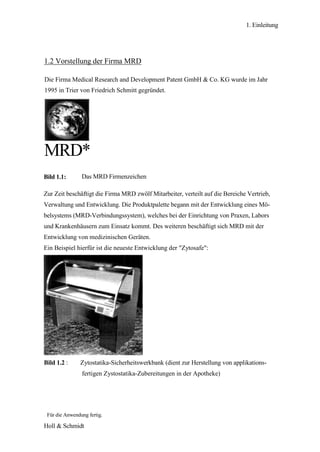

1.2 Vorstellung der Firma MRD

Die Firma Medical Research and Development Patent GmbH & Co. KG wurde im Jahr
1995 in Trier von Friedrich Schmitt gegründet.




MRD*
                Das MRD Firmenzeichen
Bild 1.1:

Zur Zeit beschäftigt die Firma MRD zwölf Mitarbeiter, verteilt auf die Bereiche Vertrieb,
Verwaltung und Entwicklung. Die Produktpalette begann mit der Entwicklung eines Mö-
belsystems (MRD-Verbindungssystem), welches bei der Einrichtung von Praxen, Labors
und Krankenhäusern zum Einsatz kommt. Des weiteren beschäftigt sich MRD mit der
Entwicklung von medizinischen Geräten.
Ein Beispiel hierfür ist die neueste Entwicklung der quot;Zytosafequot;:




Bild 1.2 :      Zytostatika-Sicherheitswerkbank (dient zur Herstellung von applikations-
                fertigen Zystostatika-Zubereitungen in der Apotheke)




 Für die Anwendung fertig.

Holl & Schmidt
1. Einleitung

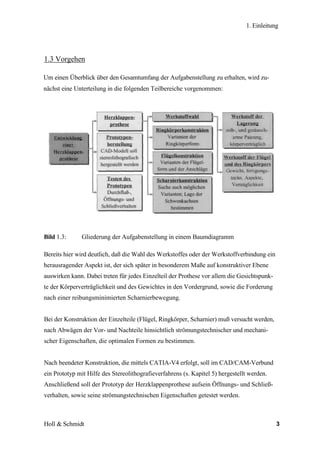

1.3 Vorgehen

Um einen Überblick über den Gesamtumfang der Aufgabenstellung zu erhalten, wird zu-
nächst eine Unterteilung in die folgenden Teilbereiche vorgenommen:




Bild 1.3:      Gliederung der Aufgabenstellung in einem Baumdiagramm

Bereits hier wird deutlich, daß die Wahl des Werkstoffes oder der Werkstoffverbindung ein
herausragender Aspekt ist, der sich später in besonderem Maße auf konstruktiver Ebene
auswirken kann. Dabei treten für jedes Einzelteil der Prothese vor allem die Gesichtspunk-
te der Körperverträglichkeit und des Gewichtes in den Vordergrund, sowie die Forderung
nach einer reibungsminimierten Scharnierbewegung.


Bei der Konstruktion der Einzelteile (Flügel, Ringkörper, Scharnier) muß versucht werden,
nach Abwägen der Vor- und Nachteile hinsichtlich strömungstechnischer und mechani-
scher Eigenschaften, die optimalen Formen zu bestimmen.


Nach beendeter Konstruktion, die mittels CATIA-V4 erfolgt, soll im CAD/CAM-Verbund
ein Prototyp mit Hilfe des Stereolithografieverfahrens (s. Kapitel 5) hergestellt werden.
Anschließend soll der Prototyp der Herzklappenprothese aufsein Öffnungs- und Schließ-
verhalten, sowie seine strömungstechnischen Eigenschaften getestet werden.



Holl & Schmidt                                                                               3
1. Einleitung

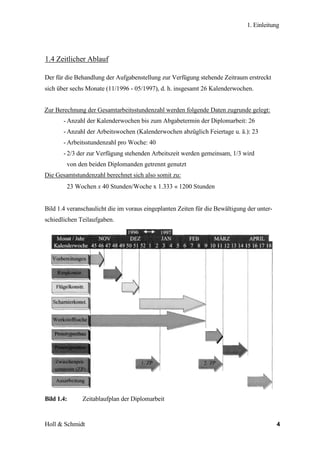

1.4 Zeitlicher Ablauf

Der für die Behandlung der Aufgabenstellung zur Verfügung stehende Zeitraum erstreckt
sich über sechs Monate (11/1996 - 05/1997), d. h. insgesamt 26 Kalenderwochen.


Zur Berechnung der Gesamtarbeitsstundenzahl werden folgende Daten zugrunde gelegt:
       - Anzahl der Kalenderwochen bis zum Abgabetermin der Diplomarbeit: 26
       - Anzahl der Arbeitswochen (Kalenderwochen abzüglich Feiertage u. ä.): 23
       - Arbeitsstundenzahl pro Woche: 40
       - 2/3 der zur Verfügung stehenden Arbeitszeit werden gemeinsam, 1/3 wird
        von den beiden Diplomanden getrennt genutzt
Die Gesamtstundenzahl berechnet sich also somit zu:
        23 Wochen x 40 Stunden/Woche x 1.333 « 1200 Stunden


Bild 1.4 veranschaulicht die im voraus eingeplanten Zeiten für die Bewältigung der unter-
schiedlichen Teilaufgaben.




Bild 1.4:     Zeitablaufplan der Diplomarbeit


Holl & Schmidt                                                                              4
1. Einleitung




Die bereits in Kapitel 1.3 beschriebene Unterteilung der Aufgabenstellung wird hier noch
um drei Teilbereiche erweitert.


Der Bereich Vorbereitungen beinhaltet die Einarbeitung in die Thematik mit Hilfe der von
der Firma MRD gestellten Unterlagen sowie der Recherche themenspezifischer Literatur.
Des weiteren wird hier die geplante Zeit für die Einarbeitung in die benötigte Computer-
software und die Erstellung des Terminplanes selbst eingerechnet.


Die beiden Teilgebiete Zwischenpräsentation und Ausarbeitung erstrecken sich jeweils
über die Zeiträume, die sowohl für die Anfertigung zweier Zwischenpräsentationen als
auch für die abschließende Ausarbeitung der Diplomarbeit veranschlagt werden.


Bild 1.4 verdeutlicht, daß die Werkstoffsuche nicht als isolierter Aufgabenteil abgearbeitet
werden kann, sondern weitestgehend parallel zu den konstruktiven Bereichen erfolgen
muß.
Grund hierfür sind eventuelle Vorgaben oder Einschränkungen bezüglich Konstruktion und
Fertigungstechnik, die aus der Wahl des Werkstoffes resultieren.


Um den zeitlichen Verlauf besser kontrollieren zu können und die Diskussion der Arbeits-
ergebnisse mit allen Beteiligten zu vereinfachen, erfolgt die Dokumentation soweit wie
möglich im gesamten Arbeitszeitraum.




Holl & Schmidt                                                                                 5
2. Das menschliche Herz




2. Das menschliche Herz

2.1 Anatomische Grundlagen


                                                                    Aorten
             Obere
             Hohlvene


                                                              Aufsteigende Aorta

            Rechter                                             Pulmonalklappe
                                                                    Aortenklappe
             Untere
             Hohlvene
            Vorhof

Bild 2.1:
                                                                . '•/


                 Anatomischer Aufbau des Herzens [12]

Das Herz ist ein Hohlmuskel, der als starke Druck- und schwache Saugpumpe in den Blut-
kreislaufeingeschaltet ist. Es ist etwa faustgroß und beim Erwachsenen 270-350 g schwer.


Das menschliche Herz liegt in der vorderen Brusthöhle dem Zwerchfell auf, seine Spitze
berührt die vordere Brustwand zwischen der fünften und sechsten Rippe. Zwei Drittel des
Herzmuskels liegen auf der linken, ein Drittel auf der rechten Brustseite, selten ist dies
umgekehrt. Das Herz setzt sich aus vier Hohlräumen, zwei Vorhöfen (Atrien) und zwei
Herzkammern (Ventrikel) zusammen. Die stark muskulöse linke Kammer arbeitet als
Druckpumpe für den großen Körperkreislauf, die schwächere rechte für den kleinen Lun-
genkreislauf (s. Bild 2.3). Der linke Vorhof und die linke Kammer, sowie der rechte Vor-
hof und die rechte Kammer stehen durch große Öffnungen miteinander in Verbindung und
können durch Klappen verschlossen werden [1, 2, 3].

                                                                                              6
Holl & Schmidt
2. Das menschliche Herz




                                                             Pulmonalklappe

                                                             Aortenklappe


                                                             Mitralklappe

                                                             Tricuspidalklappe




Bild 2.2:        Herz mit Klappen in Höhe der Ventilebene [ 1 ]



2.2 Funktionsweise des Herzens

Im Kreislaufsystem nimmt das Herz eine zentrale Stellung ein, da es die Antriebskraft für
den Bluttransport in die unmittelbare Nähe aller Zellen liefert.



                                           Haargefäße der Lunge
                                           Lungenvene
                                         Linke Vorkammer
  Lungenarterie
                                         Linke Herzkammer

                                        — Körperschlagader
    Körpervene
                                         Haargefäße im Körper




                              I                9
Bild 2.3:        Arterielles und venöses Kreislaufsystem [13]


Das gesunde Herz zieht sich streng rhythmisch in gleichmäßigen zeitlichen Abständen in
zwei Phasen zusammen, zwischen denen die Herzpause liegt [3].


 Arteriell (Adj.), von Arterie abgeleitet; Arterien sind Blutgefäße, die Blut vom Herzen wegtransportieren.
 Venös (Adj.), von Vene abgeleitet; Venen sind Blutgefäße, die Blut zum Herzen hintransportieren.
                                                                                                              7
Holl & Schmidt
2. Das menschliche Herz




            Diastole                                                   Blutstrom
                                                                                    Aorta
                                                             Klappe
                            Ventrikel


             Systole




                            muskulatur

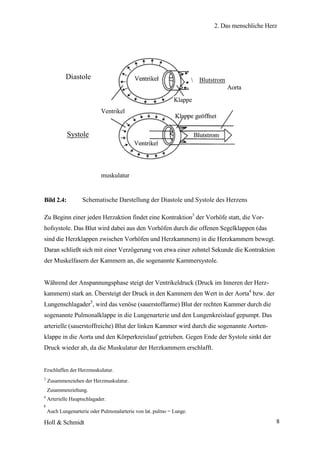

                    Schematische Darstellung der Diastole und Systole des Herzens
Bild 2.4:

Zu Beginn einer jeden Herzaktion findet eine Kontraktion3 der Vorhöfe statt, die Vor-
hofsystole. Das Blut wird dabei aus den Vorhöfen durch die offenen Segelklappen (das
sind die Herzklappen zwischen Vorhöfen und Herzkammern) in die Herzkammern bewegt.
Daran schließt sich mit einer Verzögerung von etwa einer zehntel Sekunde die Kontraktion
der Muskelfasern der Kammern an, die sogenannte Kammersystole.


Während der Anspannungsphase steigt der Ventrikeldruck (Druck im Inneren der Herz-
kammern) stark an. Übersteigt der Druck in den Kammern den Wert in der Aorta4 bzw. der
Lungenschlagader5, wird das venöse (sauerstoffarme) Blut der rechten Kammer durch die
sogenannte Pulmonalklappe in die Lungenarterie und den Lungenkreislauf gepumpt. Das
arterielle (sauerstoffreiche) Blut der linken Kammer wird durch die sogenannte Aorten-
klappe in die Aorta und den Körperkreislauf getrieben. Gegen Ende der Systole sinkt der
Druck wieder ab, da die Muskulatur der Herzkammern erschlafft.


Erschlaffen der Herzmuskulatur.
2
    Zusammenziehen der Herzmuskulatur.
    Zusammenziehung.
4
    Arterielle Hauptschlagader.
5
    Auch Lungenarterie oder Pulmonalarterie von lat. pulmo = Lunge.
                                                                                                   8
Holl & Schmidt
2. Das menschliche Herz




Die Menge des pro Herzschlag ausgestoßenen Blutvolumens, das Herzschlagvolumen, be-
trägt beim Erwachsenen in Körperruhe etwa 70 ccm, das Herzminutenvolumen liegt in
einer Größenordnung von ungefähr fünf Litern bei 70 Herzschlägen pro Minute. Bei kör-
perlicher Belastung können Herzschlagvolumen und Herzminutenvolumen um ein Mehrfa-
ches ansteigen [1].


Bei der Diastole (Erschlaffung) der Kammern wird durch Tiefertreten der Ventilebene das
venöse (sauerstoffarme) Blut der oberen und unteren Hohlvene (s. Bild 2.3) aus dem rech-
ten Vorhof in die rechte Kammer, das aus den Lungenvenen kommende arterielle Blut in
die linke Kammer angesaugt. Der Vorgang der Systole (Zusammenziehen) kann nun erneut
beginnen [3].




2.3 Herzkrankheiten als Ursache für die Notwendigkeit einer
Herzklappenprothese

Die vorherrschenden Ursachen für Herzkrankheiten, die den Einsatz einer Herzklappenpro-
these erforderlich machen, sind in den einzelnen Altersgruppen sehr verschieden. Bei Kin-
dern und jungen Menschen ist die Hauptursache eine angeborene Mißbildung, wie z. B.
Klappenfehler, die den Ventilmechanismus stören, so daß der Herzmuskel dauernd mehr
arbeiten muß, was wiederum zu einer krankhaften Herzvergrößerung führt.


Bei älteren Kindern und Erwachsenen unterscheidet man dagegen zwei Arten von Herz-
klappenentzündungen: die nichtbakterielle und die bakterielle. Letztere ist die häufigste
Form und wird in der Regel durch den akuten Gelenkrheumatismus verursacht. Dabei
kommt es zu entzündlichen Verdickungen der Klappenränder. Die Klappen können im
Verlauf der Entzündung bindegewebig schrumpfen, so daß sie sich zwar noch vollständig
öffnen, aber nicht mehr vollständig schließen können. Diesen Zustand bezeichnet man als
Klappeninsuffizienz.


Die folgende Darstellung zeigt dieses Krankheitsbild am Beispiel der Aortenklappe. Die
Klappensegel sind sowohl verkürzt als auch verdickt und geben eine dreieckige Klappen-
öffnung frei.

                                                                                            9
Holl & Schmidt
2. Das menschliche Herz

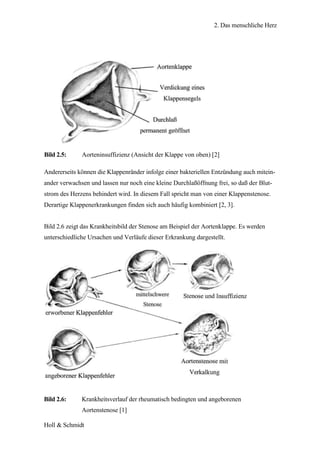

Bild 2.5:     Aorteninsuffizienz (Ansicht der Klappe von oben) [2]

Andererseits können die Klappenränder infolge einer bakteriellen Entzündung auch mitein-
ander verwachsen und lassen nur noch eine kleine Durchlaßöffnung frei, so daß der Blut-
strom des Herzens behindert wird. In diesem Fall spricht man von einer Klappenstenose.
Derartige Klappenerkrankungen finden sich auch häufig kombiniert [2, 3].


Bild 2.6 zeigt das Krankheitsbild der Stenose am Beispiel der Aortenklappe. Es werden
unterschiedliche Ursachen und Verläufe dieser Erkrankung dargestellt.




Bild 2.6:     Krankheitsverlauf der rheumatisch bedingten und angeborenen
              Aortenstenose [1]

Holl & Schmidt
2. Das menschliche Herz




Abschließend wird in diesem Kapitel noch eine Fotografie der gesunden menschlichen
Pulmonal- und Aortenklappe gezeigt. Die reale Form der Herzklappen ist in dieser Darstel-
lung, in der sich die Segelklappen in geschlossenem Zustand befinden, sehr schön zu er-
kennen.


Die in dieser Arbeit vorgenommene Neuentwicklung einer Herzklappenprothese orientiert
sich maßgeblich an der hier gezeigten natürlichen Form.




Bild 2.7:     Natürliche Pulmonal- und Aortenklappe des Menschen [2]




                                                                                          11
Holl & Schmidt
3. Stand der Technik




3. Stand der Technik

3.1 Entwicklung der Herzklappentechnologie

Künstliche Herzklappen sind ab 1955 im Rahmen von Forschung und Entwicklung und ab
ca. 1960 zunehmend klinisch eingesetzt worden. Seit etwa 1970 gehört der Einsatz von
Klappenprothesen1 zur klinischen Routine der Herzchirurgie. Diese hat bis heute immer
wieder in verschiedenen Richtungen notwendige Fortschritte erzielt und zwar nicht zuletzt
durch verbesserte Klappenprothesen.


Neben dem Klappenersatz durch technische Prothesen ist die Entwicklung biologischer
Prothesen, tierischen und humanen Ursprungs, betrieben worden. Bis heute reicht die Halt-
barkeit biologischer Ersatzklappen jedoch gewöhnlich nur über einige Jahre (bis zu 10 Jah-
ren), während die Haltbarkeit der technischen Prothesen (USA: Mechanical heart valve
prostheses) normal über mehrere Jahrzehnte, also meist über die verbleibende Lebensdauer
des Patienten hinaus reicht.




Die Entwicklungsgeschichte der Herzklappenprothesen läßt sich bis heute anhand von vier
Klappengenerationen erläutern:


Die klinischen Erfahrungen von HUFNAGEL, STARR, LILLEHEI (Forscher auf dem
Gebiet der künstlichen Herzklappen) und anderen geleiteten Arbeitsgruppen führten in der
zweiten Hälfte der 50er Jahre zur ersten Generation künstlicher Herzklappen für den routi-
nemäßigen klinischen Einsatz. Diese Generation enthält vornehmlich Klappen mit starrem
Ring und einem durch Bügel oder Käfig geführten Schließkörper aus Kunststoff wie Sili-
kon, teils mit metallischer Einlage. Der Schließkörper ist meist Scheiben- oder kugelförmig
und führt beim Öffnen und Schließen eine Hubbewegung aus ( Hubklappen ).




1
    Ist nachfolgend von Klappenprothesen die Rede, so sind regelmäßig technische Herzklappenprothesen ge-
    meint, außer wenn ausdrücklich biologische Klappen genannt sind.

Holl & Schmidt                                                                                              12
3. Stand der Technik

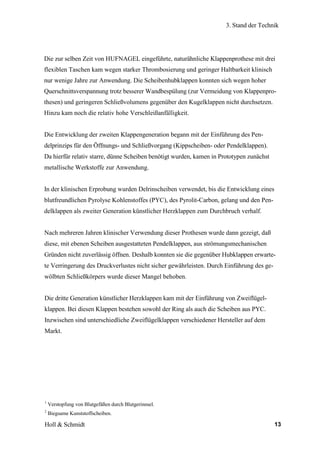

Die zur selben Zeit von HUFNAGEL eingeführte, naturähnliche Klappenprothese mit drei
flexiblen Taschen kam wegen starker Thrombosierung und geringer Haltbarkeit klinisch
nur wenige Jahre zur Anwendung. Die Scheibenhubklappen konnten sich wegen hoher
Querschnittsverspannung trotz besserer Wandbespülung (zur Vermeidung von Klappenpro-
thesen) und geringeren Schließvolumens gegenüber den Kugelklappen nicht durchsetzen.
Hinzu kam noch die relativ hohe Verschleißanfälligkeit.


Die Entwicklung der zweiten Klappengeneration begann mit der Einführung des Pen-
delprinzips für den Öffnungs- und Schließvorgang (Kippscheiben- oder Pendelklappen).
Da hierfür relativ starre, dünne Scheiben benötigt wurden, kamen in Prototypen zunächst
metallische Werkstoffe zur Anwendung.


In der klinischen Erprobung wurden Delrinscheiben verwendet, bis die Entwicklung eines
blutfreundlichen Pyrolyse Kohlenstoffes (PYC), des Pyrolit-Carbon, gelang und den Pen-
delklappen als zweiter Generation künstlicher Herzklappen zum Durchbruch verhalf.


Nach mehreren Jahren klinischer Verwendung dieser Prothesen wurde dann gezeigt, daß
diese, mit ebenen Scheiben ausgestatteten Pendelklappen, aus strömungsmechanischen
Gründen nicht zuverlässig öffnen. Deshalb konnten sie die gegenüber Hubklappen erwarte-
te Verringerung des Druckverlustes nicht sicher gewährleisten. Durch Einführung des ge-
wölbten Schließkörpers wurde dieser Mangel behoben.


Die dritte Generation künstlicher Herzklappen kam mit der Einführung von Zweiflügel-
klappen. Bei diesen Klappen bestehen sowohl der Ring als auch die Scheiben aus PYC.
Inzwischen sind unterschiedliche Zweiflügelklappen verschiedener Hersteller auf dem
Markt.




1
    Verstopfung von Blutgefäßen durch Blutgerinnsel.
2
    Biegsame Kunststoffscheiben.

                                                                                          13
Holl & Schmidt
3. Stand der Technik




Seit Ende der 80er Jahre wird über die Entwicklung einer dreiflügligen Herzklappe konkret
nachgedacht. In Frankreich hat man einige Prototypen aus PYC entwickelt und in
Deutschland ist eine Dreiflügelklappe mit Patentschrift und der Prototyp aus Metall vorge-
stellt worden. Man erwartet geringere Volumenverluste, schnelleres Öffnen und Schließen
sowie eine Verringerung der Klappengeräusche. Klinische Ergebnisse liegen jedoch noch
nicht vor [4].




3.1.1 Marktlage

In Deutschland werden zur Zeit jährlich etwa 10.000 künstliche Herzklappen eingesetzt.
Etwa 60% der Implantate sind technische Prothesen. Weltweit rechnet man heute mit über
120.000 Klappenimplantationen pro Jahr.


Die bekanntesten Hersteller technischer Klappenprothesen sind:


* St. Jude Medical (USA + Kanada)
* Baxter-Edwards (USA)
* Medtronic (USA)
* Sorin (Italien)
* Carbo Medics (USA)
* Medical (USA)
* ATS (USA + Schottland)
* AorTech (Schottland)


Die ersten vier Hersteller decken etwa 80% des Weltmarktes ab [4].




Holl & Schmidt                                                                               14
3. Stand der Technik




3.2 Vorgaben und Schwierigkeiten bei der Herzklappenentwicklung

Herzklappenprothesen haben lebensnotwendige Funktionen zu erfüllen, wobei Nachteile,
ungünstige Nebenwirkungen und Risiken zu vermeiden oder wenigstens, soweit möglich,
zu begrenzen sind.


Die allgemeinen klinischen und technischen Vorgaben zur Entwicklung künstlicher Herz-
klappen lassen sich wie folgt zusammenfassen:


Zu gewährleisten sind, wie bereits erwähnt, Hauptfunktionen, die über mindestens zehn
Jahre, pro Tag etwa 100.000 mal (möglichst mehr als 30 Jahre, daß entspricht etwa 1 Mrd.
Arbeitsspielen) sicher auszuführen sind:
                            - Öffnen bis zum hinreichend großen effektiven
                             Strömungsquerschnitt (geringer Druckverlust)
                            - Schließkörper führen
                            - Schnelles Schließen bei geringem Volumenverlust
                            - Schließkörper anschlagen und positionieren und
                            - Dichten


Zu vermeiden oder zu begrenzen sind Nachteile und Nebenwirkungen wie:
                            - Druckverlust
                            - Volumenverlust
                            - Strömungsstagnation (Totwassergebiete und Staubereiche)
                            - Schall
                            - Kavitation1
                            - Thrombosen , Embolien
                            - Aktivierung von Blutkörperchen
                            - Hämolyse4




' Hohlraumbildung (in strömenden Flüssigkeiten).
2
    Verstopfung von Blutgefäßen durch Blutgerinnsel.
    Verstopfung von Blutgefäßen durch einen Fremdkörper.
4
    Auflösung der roten Blutkörperchen.

Holl & Schmidt                                                                                 15
3. Stand der Technik




                           - Infektionen1
                           - Randlecks
                           - Funktionsstörungen [4]


Nach der Werkstoffwahl ergeben sich werkstoffbedingte Vorgaben zur Klappenkonstruk-
tion, die auf eine fertigungstechnische Gestaltung und Auslegung der Klappenteile und
deren Paarung zielen.


Eine der schwierigsten Aufgaben bei der Konstruktion einer Klappenprothese besteht dar-
in, unter Vorgaben von Klappenwerkstoffen und Funktionsprinzip, besonders bei geringer
Herztätigkeit, Klappenthrombosen zu vermeiden. Hierzu bedarf es einer sorgfältigen An-
ordnung und Formgebung der Schließkörper und der besonders sorgfältigen Gestaltung der
Lagerungen. Zu diesem Zweck wird seit langem bei Herzklappenprothesen eine gute Be-
spülung der gesamten blutbenetzten Oberfläche, auch der Lagerstellen, angestrebt.




3.3 Beschreibung des Ist-Zustandes

Neben dem Klappenersatz durch technische Prothesen ist die Entwicklung biologischer
Prothesen tierischen und humanen Ursprungs betrieben worden.


3.3.1 Bioprothetischer Klappenersatz mit xenogenem (fremdem) Gewebe

a) Schweineklappen Hl:
Das Problem des Strömungshindernisses durch den Verschlußapperat und die notwendige
Antikoagulation bei mechanischen Herzklappen legte es nahe, eine natürliche Aortenklap-
pe zu versuchen oder eine solche nachzuahmen.




1
    Erkrankung durch Ansteckung.
2
    Keine Gerinnung.

                                                                                         16
Holl & Schmidt
3. Stand der Technik




Ab dem Jahre 1968 führte man Bioprothesen von speziell gezüchteten Schweinen ein. Bei
dieser Art von Bioprothesen kam es zu einer weiten Verbreitung. Eine Einschränkung in
der Anwendbarkeit besteht in der Größe. Kleine Klappen haben einen beträchtlichen
Druckgradienten besonders in Aortenposition1, der durch den starren Ansatz der rechten
Taschenklappe entsteht. Sie ist beim Schwein nicht frei beweglich, sondern sitzt zu fast 2/3
dem Ventrikelseptum auf.


Neuerdings gibt es Berichte, nach denen Aortenklappen von Känguruhs bezüglich Haltbar-
keit mehr versprechen als Schweineklappen. Außerdem haben sie nicht die Einschränkung
der Beweglichkeit des rechten Segels.




                                                                    Teflonband zur
Schweineklappe über
                                                                    Glättung der Ränder
Schutzbügel
Drahtrahmen scheint
durch
Mylarsrütze und durch ge-
strickte Teflonhülle

weicher Ring aus Silikon, von
Teflongewebe umhüllt

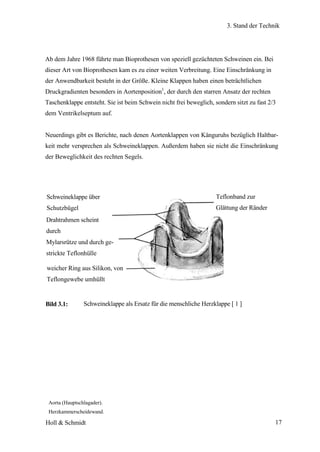

                Schweineklappe als Ersatz für die menschliche Herzklappe [ 1 ]
Bild 3.1:




 Aorta (Hauptschlagader).
 Herzkammerscheidewand.

                                                                                           17
Holl & Schmidt
3. Stand der Technik




b) Perikardklappen1 [11
Parallel zur Entwicklung der Schweineklappe experimentierte man mit einer trikuspidalen
Klappe , deren Segel aus Rinderperikard hergestellt wurden. Sie werden seit 1971 einge-
setzt, wobei das Stützgerüst zuerst aus Titan bestand und seit 1981 aus einem biegsamen
Kunststoff, Delrin, wodurch die Klappe ein niedrigeres Profil erhielt.


Patienten mit bioprothetischem Aortenklappenersatz bedürfen häufig überhaupt keiner
Medikamente mehr, die die Blutgerinnung hemmen.




Bild 3.2:          Klappenventile aus Rinderperikard als Ersatz für menschliche Herzklappen
                   [1]




    Herzbeutelklappen.
2
    Dreizipflige Herzklappe zwischen Vorhof und Kammer der rechten Herzhälfte.
                                                                                                   18
Holl & Schmidt
3. Stand der Technik




Die Ergebnisse mit der Perikardklappe zeigen in den ersten Jahren eine Klappenfehlfunkti-
on von unter 1% pro Jahr. Nach den ersten vier bis fünf Jahren treten eher Probleme auf.
Das Rinderperikard enthält mehr Kollagenfasern1 als die Schweineklappe, was eine größe-
re Festigkeit des Gewebes versprechen soll. Die dynamischen Eigenschaften sind gegen-
über der Schweineklappe besser, da die Perikardklappe in der Größe keinen Einschränkun-
gen unterliegt. Die Schnittflächen an den Klappenrändern lassen jedoch Plasmabestandteile
eintreten. Dies ist vielleicht ein Grund dafür, daß Verkalkungen vorzugsweise an diesen
Rändern aufzutreten scheinen.


Die frühen Modelle der Perikardklappen - und nur diese lassen sich mit ausreichend langer
Beobachtungszeit beurteilen - wiesen als häufigsten Schwachpunkt einen Einriß am freien
Rand des Klappensegels nahe den Stützposten auf. Alle xenogenen (fremde) Gewebeklap-
pen degenerieren (entarten) und verkalken bei Kindern und jungen Patienten wesentlich
schneller als bei älteren.


Bezüglich der Haltbarkeit können Gewebeklappen mit mechanischen Klappen noch nicht
konkurrieren. Der Vorteil der geringeren Thrombose- und Embolierate sowie das günstige-
re Strömungsprofil ist aber so groß, daß die Versuche zur Verwendung biologischen Mate-
rials immer weitergeführt werden.




3.3.2 Mechanische Herzklappenprothesen

Einen großen Fortschritt im hämodynamischen Profil brachte die Kippscheibenprothese
von BJÖERK und SHILEY (siehe Bild 3.3). Die Delrinscheibe wurde inzwischen durch
Pyrolitkarbon ersetzt. Die Form der Scheibe wurde konvex-konkav. In der Öffnungsphase
bewegt sie sich 2,5 mm in Richtung des Blutstromes und vergrößert so die Öffnungsfläche.




1
    Leimartiges Eiweiß des Bindegewebes.
2
    Die Bewegung des Blutes betreffend.

                                                                                            19
Holl & Schmidt
3. Stand der Technik




Bild 3.3:     Kippscheiben- (Björk-Shiley-) Klappe als Herzklappenprothese [1]


Andere Scheibenklappen sind von LILLEHE, KASTER, MEDTRONIC und HALL ent-
wickelt worden.


Einen neuen Ansatz zeigten die Doppelkippventile (siehe Bild 3.4). Der Klappenverschluß
besteht aus zwei Teilen, die sich türflügelähnlich öffnen. Der Öffnungswinkel beträgt 85°,
so daß die Behinderung der Strömung gering ist.


Diese St.-Jude-Medical-Klappe, seit 1977 in Gebrauch, erlaubt den Fluß des Blutstroms
durch das Zentrum des Klappenrings im Gegensatz zu den Kippscheiben- oder Kugelventi-
len, bei denen der Blutstrom seitlich passieren muß. Die St.-Jude-Klappe eignet sich daher
auch für Klappenringe mit kleinem Durchmesser.




Holl & Schmidt                                                                               20
3. Stand der Technik

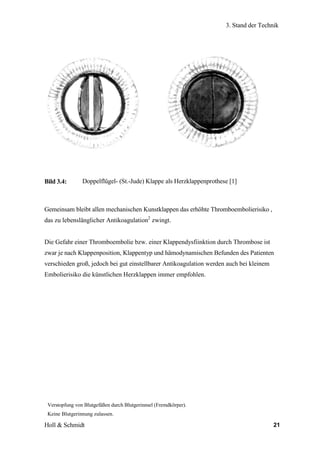

                Doppelflügel- (St.-Jude) Klappe als Herzklappenprothese [1]
Bild 3.4:



Gemeinsam bleibt allen mechanischen Kunstklappen das erhöhte Thromboembolierisiko ,
das zu lebenslänglicher Antikoagulation2 zwingt.


Die Gefahr einer Thromboembolie bzw. einer Klappendysfiinktion durch Thrombose ist
zwar je nach Klappenposition, Klappentyp und hämodynamischen Befunden des Patienten
verschieden groß, jedoch bei gut einstellbarer Antikoagulation werden auch bei kleinem
Embolierisiko die künstlichen Herzklappen immer empfohlen.




 Verstopfung von Blutgefäßen durch Blutgerinnsel (Fremdkörper).
 Keine Blutgerinnung zulassen.

Holl & Schmidt                                                                           21
3. Stand der Technik




Die Ergebnisse von Langzeitbeobachtungen können nach verschiedenen Methoden klassi-
fiziert werden. So kann man für einen Klappentyp die Wahrscheinlichkeit angeben, nach
einem gegebenen Zeitraum noch fehlerfrei zu funktionieren.
Diese Wahrscheinlichkeit liegt für mechanische Klappen nach 8 Jahren für die Aortenklap-
pe bei 97%.


Bei Bioprothesen liegt die Zahl nach 5 Jahren für die Aortenposition bei 96%; nach weite-
ren 2,5 Jahren fiel sie aber auf 84% ab.
Für die Carpentier- Edwards- Schweineklappe war die Fehlerfreiheit nach 7 Jahren bei
68% der Patienten beobachtet worden [1].




3.3.3 Zusammenfassung der Nachteile bekannter Klappenmodelle

Künstliche Herzklappen ohne Nachteile oder Nebenwirkungen sind bis heute nicht verfüg-
bar und auch wohl kaum zu erreichen. Die in Abschnitt 3.2 aufgeführten Nachteile und
Nebenwirkungen künstlicher Herzklappen treten nach Implantation je nach verwendetem
Klappentyp unterschiedlich stark in Erscheinung.


Klappenprothesen aus natürlichem Gewebe weisen numerisch die wenigsten Nachteile auf.
Im Gegensatz dazu liegt ihre Lebensdauer im Patienten jedoch meist weit unter 30 Jahre.
Bei Verschlechterung der Hämodynamik, durch Insuffizienz ( Undichtigkeit) und / oder
Stenosierung (Verengung) infolge von Verkalkung wird dann ein erneuter Klappenersatz
notwendig.


Moderne technische Herzklappenprothesen (im englischen Sprachraum: Mechanical Heart
Valve Protheses) funktionieren gewöhnlich weit länger als 30 Jahre. Sie werden deshalb
seltener als die Bioprothesen ausgetauscht und wenn, dann meist wegen unerwünschter
Thrombosierung1, Randlecks, anatomischer Schwierigkeiten oder aus biologischen Ursa-
chen.



' Verstopfung von Blutgefäßen durch Blutgerinnsel.

Holl & Schmidt                                                                              22
3. Stand der Technik




Ausgenommen bei kleinen Klappengrößen, wie sie für Kinder verwendet werden, spielt der
Druckverlust bei modernen Prothesen, wegen der inzwischen erreichten guten technischen
Verbesserungen, nur eine untergeordnete Rolle.


Jedoch bilden Volumenverluste, Strömungsstagnation mit Thrombosebildung, sowie Blut-
schädigung, Mikroembolien1, Randlecks und technisch bedingte Funktionsstörungen im-
mer noch ein Spektrum von Risiken, die mit der Implantation technischer Herzprothesen
verbunden sind.


In den letzten Jahren sind wegen klinisch aufgetretener Klappenbrüche, ohne eindeutig
belegbare Ursache, die Kavitation2 im Blut und die Schallentwicklung als weitere tech-
nisch bedingte kritische Parameter ins Blickfeld der wissenschaftlichen Erörterung von
Herzklappenprothesen getreten.


Demgemäß ist nach Implantation einer technischen Klappenprothese die Behandlung des
Patienten mit gerinnungshemmenden Mitteln (Antikoagulantien) erforderlich.


Auch bei Bioprothesen besteht oft das Erfordernis der Antikoagulation, wie zum Beispiel
bei Störungen der Kontraktions -Mechanik des Herzens nach Mitralklappenersatz, durch
Vorhofflimmern. In diesem Fall würde auch bei einer Bioprothese mit der Thrombosierung
des Implantates zu rechnen sein, wenn nicht antikoaguliert4 würde.
Der klinische Vorteil der Bioprothese entfällt dann. Der Nachteil der geringen Lebensdauer
leitet den Arzt in einem solchen Falle gewöhnlich, sich für eine technische Prothese zu
entscheiden [4].




    Winzige Verstopfung von Blutgefäßen durch einen Fremdkörper.
2
    Hohlraumbildung (in strömenden Flüssigkeiten).
3
    Zusammenziehung.
4
    Gerinnung verhindern.

Holl & Schmidt                                                                            23
3. Stand der Technik




3.4 Weiterentwicklung von Herzklappenprothesen

Vor diesem beschriebenen Hintergrund läßt die von KÖRHOLZ und SCHMITT vorge-
schlagene Dreiflügelklappe eine gute klinische Lösung erwarten. Sie dürfte durch ihre ge-
schickte Konstruktion, mit wandständigen Flügeln in geöffneter Stellung, vor allem hin-
sichtlich der Thrombosegefahr und der Entstehung peripherer1 Embolien einen echten
Fortschritt beim Herzklappenersatz bringen. In den folgenden Kapiteln 3.4.1 und 3.4.2
wird eine detaillierte Darlegung technischer Merkmale und die Beschreibung von Unter-
schieden zu anderen Prothesen erfolgen.




3.4.1 Beschreibung des Gebrauchsmusters

Es liegt ein Gebrauchsmuster vor, das die Funktion einer dreiflügligen Herzklappenpro-
these veranschaulicht. Das starre Basisteil ist als Ringkörper ausgebildet, der mittels eines
an der Außenseite angeordneten Befestigungsmittels mit dem angrenzenden Gewebe ver-
nähbar ist. Weiterhin sind drei schwenkbar und symmetrisch am Basisteil (Ringkörper)
angeordnete und gleich ausgebildete Flügel vorhanden, die abhängig von ihrer Schwenk-
stellung die Innenöffnung des Basisteils freigeben oder verschließen.


Der Ringkörper hat drei zur Seite des Ventrikels und nach innen gerichtete Ausnehmun-
gen, von denen jeweils eine Ausnehmung einem Flügel zugeordnet ist.


Des weiteren sind die Flügeln als gebogene, dünne Scheiben ausgebildet, wobei der Biege-
radius im wesentlichen dem Innenradius der Ausnehmungen entspricht. Darüber hinaus
sind die Flügel in der geöffneten Stellung, mit ihrer Konvexität jeweils zur zugeordneten
Ausnehmung verschwenkt, so daß die Innenöffnung des Ringkörpers im wesentlichen frei-
gegeben ist. Außerdem wird sichergestellt, daß die Flügel in der Schließstellung aneinander
liegen.




1
    Am Rande liegend.
2
    Herzkammer.

Holl & Schmidt                                                                                  24
3. Stand der Technik




Vorteilhafterweise ist jede Klappe durch zwei Lagervorrichtungen im Ringkörper
schwenkbar gelagert, wobei jeweils eine Lagervorrichtung in einem Schnittpunkt der
Schwenkachse mit der Umfangskante angeordnet ist.
Diese Lagervorrichtung kann in vielfältiger Weise ausgebildet sein und beispielsweise aus
Zapfen bestehen, die an der Klappe angebracht sind und in Bohrungen auf der Innenseite
des Ringkörpers eingreifen.
Die Schwenkachse ist senkrecht zur jeweiligen Symmetrieachse der Flügel angeordnet und
schneidet die Umfangskante des Flügels in den Endbereichen. Weiterhin sind die Flügel
jeweils um ihre Symmetrieachse gebogen [5].




3.4.2 Vorteile der dreiflügligen Herzklappenprothese gegenüber den
herkömmlichen Herzklappenprothesen

Die derzeitig vorwiegend eingesetzten Herzklappenprothesen haben einen oder zwei Pen-
delscheiben als Schließkörper, durch die die pulsierende Blutströmung im Herzen einsinnig
gerichtet werden soll. Beim Öffnen und Schließen führen diese Scheiben eine Kipp- oder
Pendelbewegung aus, so daß die Klappe, vom Blutstrom gesteuert, sich passiv öffnet und
schließt.


Ein Teil der bei Ein- und Zweischeibenklappen auftretenden Nachteile und Risiken läßt
sich durch den Übergang vom Zweischeibenprinzip zum Dreischeibenprinzip, wie es ge-
mäß der Erfindung ausgeführt werden soll, verringern. Ein Grund dafür liegt in der Größe
und Anordnung der benötigten Flächen der Scheiben zum Verschluß der Ringöffnung. Es
werden vor allem geringere Hebellängen wirksam.


Damit sind verbunden:


* Geringere Stoßkräfte beim Öffnen und Schließen der Flügel


* geringere Volumenverluste beim Schließen der Klappe (Schließvolumen)



Holl & Schmidt                                                                              25
3. Stand der Technik




* geringere Belastung des Blutes durch Stoß- und Schervorgänge beim Klappenschluß


* geringere Unterdruckwirkung vor (stromauf) der Klappe beim Schließkörperanprall, so
    daß die Gefahr der Blut- Kavitation1 mit der Folge von Blutschädigung und Zerstörung
    der Klappenoberfläche verringert wird


* geringere Lagerbelastungen beim Öffnen und Schließen der Klappe


* geringere Geräuschentwicklung und damit Entlastung des Patienten bezüglich Wachen
    und Schlafen und in Beziehung zu seinen Mitmenschen


Darüber hinaus sieht die dreiflüglige Herzklappenprothese eine so geschickte Formgebung
für die Schließkörper vor, daß diese in geöffneter Stellung, ähnlich wie bei der natürlichen
Aortenklappe, eine große zentrale Öffnung freigeben wird. Das hat zur Folge, daß der
Strömungsvorgang sowohl beim Öffnen und Schließen, als auch während der Hauptströ-
mungsphase, dem der natürlichen Aortenklappe nahe kommt. Dies ist bei den herkömmli-
chen technischen Klappenprothesen nicht gegeben.


Für den deutschen Markt wie für den europäischen und auch den internationalen Herzklap-
penmarkt dürfte die erste deutsche Herzklappenprothese von besonderem Interesse sein.
Ferner würde mit der Entwicklung und Einführung einer deutschen Dreiflügelklappe ein
weiterer Schritt der deutschen Medizintechnik in Richtung auf die Führungsspitze des in-
ternationales Marktes getan werden [4].




3.4.3 Vorgaben für die Weiterentwicklung

Die Hauptaufgabe ist es, aus vorliegendem Muster eine einfache mechanische Herzklap-
penprothese mit einer verbesserten Hämodynamik2 zu entwickeln.



1
    Hohlraumbildung (in strömenden Flüssigkeiten).
2
    Blutbewegung.

                                                                                               26
Holl & Schmidt
3. Stand der Technik




Sie soll einen hohen Anteil an zentraler laminarer Strömung, ohne Turbulenzentwicklung
und ohne Stagnationsgebiete aufweisen, so daß die Thrombogenität der Herzklappenpro-
these deutlich verbessert wird.
Des weiteren soll die Lage der Schwenkachse so gewählt werden, daß sich die Flächenver-
hältnisse vor und hinter der Schwenkachse wie 2/3 zu 1/3 verhalten. Dadurch soll ein
schnelles Öffnen und Schließen gewährleistet werden, um einen möglichst geringen
Druckverlust zu erhalten. Darüber hinaus sollen sowohl der Ringkörper, als die Flügel
schnell und einfach und damit kostengünstig herzustellen sein (siehe dazu auch Kapitel
3.2).


Nach der Werkstoffwahl ergeben sich werkstoffbedingte Vorgaben zur Klappenkonstruk-
tion, die auf eine fertigungsgerechte Gestaltung und Auslegung der Klappenteile und deren
Paarung zielen.


Dabei sind folgende Punkte zu beachten:


* Verträglichkeit


* Verschleiß (insbesondere an den Lagerstellen)


* Geräuschentwicklung


* Gewicht der Bauteile


* Die bei der Herstellung anfallenden Kosten


Der zur Zeit meist verbreitete Werkstoff ist Graphit, der mit einer pyrolithischen Kohlen-
stoffschicht bedampft wird (PYC-Schicht). Daneben sollen auch alternative Werkstoffe
geprüft werden, wie z.B. biokompatible Keramiken.



    Bewegungsform von strömenden Flüssigkeiten oder Gasen (schichtweise, ohne Wirbelbildung).
2
    Gebiete mit Stauung, Stillstand, Stockung.
3
    Aderverstopfung durch Pfropfenbildung in den Blutgefäßen.

Holl & Schmidt                                                                                      27
3. Stand der Technik




3.5 Werkstoffrecherche für eine künstliche Herzklappenprothese

Neben der Erfindung der optimalen geometrischen Form der Herzklappe (Ringkörper und
Flügel), spielt die Wahl des Werkstoffes ebenfalls eine große Rolle.


3.5.1 Technische Keramik

Die für die technische Keramik eingesetzten Werkstoffe haben einen hohen AI2O3-
(Aluminiumoxid) Gehalt, der in der Regel mehr als 95% beträgt.


Keramische Eigenschaften:
Mechanisch:                  * Verschleißfestigkeit
                             * Festigkeit
                             * Härte
                             * Formbeständigkeit
                             * Dichte
                             * Oberflächengüte


Elektrisch:                  * Isolierfähigkeit / elektrische Leitfähigkeit
                             * Durchschlagfestigkeit
                              * Dielektrische Eigenschaften
                             * Piezoelektrische Eigenschaften


Thermisch:                   * Hochtemperaturfestigkeit
                             * Temperaturwechselbeständigkeit
                             * Wärmeisolation / Wärmeleitfähigkeit
                             * Wärmedehnung
                             * (Warm-) Formbeständigkeit


Chemisch / Biologisch:       * Korrosionsbeständigkeit
                             * Katalytische Eigenschaften
                             * Biochemische Eigenschaften (Physiologische
                               Verträglichkeit, Lebensmittelverträglichkeit)


                                                                                          28
Holl & Schmidt
3. Stand der Technik




z.B. Zahnimplantate und Hüftgelenke aus Technischer Keramik


Implantate aus keramischen Werkstoffen gehen mit dem Körper eine natürliche Verbin-
dung ein. Beim chirurgischen Eingriff überzieht sich der Aluminiumoxidkristall sofort mit
einer organischen Eiweißschicht. Daraus folgt, daß das Implantat vom körpereigenen Ab-
wehrsystem problemlos akzeptiert wird.


Aus den mechanisch stark belastbaren Werkstoffen können deshalb hochpräzise Hüftge-
lenk- und Knochenersatzimplantate gefertigt werden. Es handelt sich dabei im wesentli-
chen um Keramik-Metall-Verbundprothesen für das Hüftgelenk, wobei der auf Zug, Bie-
gung und Torsion beanspruchte Schaft aus einer körperverträglichen Kobaltbasis- oder
Titanlegierung besteht. Die auf Verschleiß und Reibung beanspruchten Komponenten Ku-
gel und Pfanne werden entweder beide aus reinem Aluminiumoxid oder nur die Kugel aus
Keramik und die Pfanne aus Polyethylen hergestellt.


Die dynamische Belastbarkeit liegt, nach hundert Millionen Lastwechseln, bei etwa sechs
Tonnen. Dies entspricht dem sechzigfachen Körpergewicht und einer lebenslangen Funk-
tionsfähigkeit.


Pro Jahr implantieren Chirurgen annähernd 60.000 Hüftgelenke in der Bundesrepublik
Deutschland.


Die Kombination aus physiologischer Verträglichkeit und hoher Abriebfestigkeit erlaubt es
auch, keramische Bauteile bei der Verarbeitung empfindlicher Substanzen, also in Anlagen
zur Herstellung von Lebensmitteln, Medikamenten und Kosmetika, einzusetzen.
Des weiteren werden keramische Formen in flüssiges Latex getaucht, um z.B. Operations-
handschuhe herzustellen, Porzellangefäße bewähren sich in Labors schon seit vielen Jah-
ren. Darüber hinaus ermöglicht das Beschichten, Metalle durch Keramik zu veredeln und
sie mit allen Vorteilen keramischer Oberflächen auszustatten [6, 7].




                                                                                            29
Holl & Schmidt
3. Stand der Technik




Um den Werkstoff Keramik gegebenenfalls bei der Fertigung einer künstlichen Herzklap-
penprothese zu verwenden, suchten wir das Gespräch mit einem Experten auf diesem Ge-
biet, der uns noch mehr Informationen über die Einsatzbereiche und die fertigungstechni-
schen Möglichkeiten (Beschichtungen von Werkstoffen etc.) von Keramik (Biokeramik)
geben konnte. Dieser Experte ist Prof. Dr. Schumacher, ein Dozent an der Fachhochschule
in Höhr-Grenzhausen im Fachbereich Keramik.


Laut Herrn Schumacher kommt eine vollkommen keramische Lösung ausschließlich für
die Flügel in Frage. Hierbei müßte vorausgesetzt werden, daß die Flügel seitlich in zwei
Kugelköpfen auslaufen, da eine Kugelform hinsichtlich fertigungstechnischer Probleme die
einzig realisierbare wäre. Ein keramischer Ringkörper wäre in diesem Fall nicht zu ver-
wirklichen, da entweder der Ring oder die Flügel beim Fügen der Teile ein zu großes ela-
stisches Verhalten aufzeigen müßten. Ein beschichteter Ringgrundkörper aus Metall (z.B.
Titan) bzw. Kunststoff (z.B. Polymer) käme als Lösungsmöglichkeit in Betracht. Der
Werkstoff der Beschichtung könnte Keramik oder auch Diamant sein.


Für die Flügel könnte ebenfalls eine Kombination aus metallischen bzw. polymeren
Grundkörper und einer Beschichtung Vorteile hinsichtlich Elastizität und Kosten mit sich
bringen. Ein weiterer Vorteil läge darin, daß die Konstruktion der Lagerstellen besser
durchzuführen sei.




3.5.2 Der Werkstoff Titan

Physikalische Eigenschaften von Titan:


                             4,5 g / cm3
Dichte:
Schmelztemperatur:           1670 °C
                             110.000 N / mm2
Elastizitätsmodul:
Ausdehnungskoeffizient:      9* 10quot; /K




                                                                                           30
Holl & Schmidt
3. Stand der Technik




Titan vereinigt hohe Festigkeit mit geringer Dichte und ausgezeichneter Korrosionsbe-
ständigkeit. Dieser ungewöhnlich günstigen Kombination von Eigenschaften verdankt es
trotz seines hohen Preises eine ausgedehnte Verwendung auf technischen Spezialgebieten.
Titanlegierungen findet man im Flugzeugbau, in Strahltriebwerken und Hochleistungsmo-
toren, unlegiertes Titan im chemischen Apparatebau und in der Galvanotechnik [8].




Anwendungsbeispiel für Titan:
Nahezu ideal scheint das Material aus der Raumfahrt für Brillenfassungen. Eine Titanfas-
sung ist 48% leichter als herkömmliche Metallfassungen. Allergische Reaktionen gibt es
nicht. Titan ist als quot;allergiebeständigquot; wissenschaftlich anerkannt. Vollkommen korrosi-
onsbeständig wird Reintitan auch in Entsalzungsanlagen eingesetzt.
Titan ist um 20% flexibler als andere Fassungsmaterialien, läßt sich leicht biegen, aber
verbiegt sich nicht. Die Form bleibt stabil, bei welcher Beanspruchung auch immer, die
Brille läßt sich gut anpassen und sitzt angenehm.




Titanarten:
Als reines Titan bezeichnet man das Titan-P, dessen Reinheitsgrad zwischen 99% bis
99,7% liegt. Der Rest ist Stickstoff, Sauerstoff, Kohlenstoff und Wolfram.
Der Reinheitsgrad des Titan-B liegt bei mindestens 90%. Es ist mit Magnesium angerei-
chert und elastischer, aber härter als reines Titan. Wegen der größeren Härte ist es schwerer
zu verarbeiten. Titan-B wird überwiegend für die Augenränder von Brillenfassungen ver-
wendet.
Die Herstellung von Titan-C ist am aufwendigsten. Dafür wird das reine Titan zunächst
galvanisch beschichtet, wodurch dann anschließend das Material wie andere Metallegie-
rungen (z.B. Ni/Cr, Neusilber) an normaler Luft verarbeitet werden kann.
Aus Titan-C werden z.B. Brillenfassungen hergestellt, die anschließend durch eine galvani-
sche Beschichtung mit Gold, Paladium etc., fast doppelt so dick sind wie normal und den
erforderlichen Allergie- und Korrosionsschutz gewährleisten.
Der Werkstoff Titan-Flex besteht aus 50% Titan und 50% Nickel. Er ist damit nicht mehr
allergiebeständig, aber wunderbar flexibel und formstabil [9].



Holl & Schmidt                                                                              31
3. Stand der Technik




3.5.3 Bedeutung und Einsatz von Carbon als Klappenwerkstoff

Nach Verwendung von Acryl-Glas, Silikon, Edelstahl, Titan und anderen Werkstoffen zum
Aufbau künstlicher Herzklappen, hat sich in den letzten 20 Jahren pyrolithischer Kohlen-
stoff, der zunächst in der Kerntechnik zur Beschichtung von Brennelementen verwendet
worden ist, durchgesetzt. Gewöhnlich werden die zu fertigenden Einzelteile zunächst in
Graphit mit Untermaß als Kerne oder Substrat-Teile vorgefertigt und anschließend in ei-
nem Gasreaktor beschichtet.


Der Gasreaktor ist ein vertikal von einem Gasgemisch durchströmter Ofen, in dem nach
dem Wirbelbett-Verfahren die Rohlinge bei hoher Temperatur schwebend bedampft wer-
den. Nuklearstrahlung tritt dabei nicht auf. Die aus den eingebrachten Gasen aufdampfen-
den Kohlenstoff-Moleküle werden dabei an der Substrat-Oberfläche chemisch gebunden
(chemical vapor deposition, CVD) und bilden eine, in ihrer Dicke wachsende, pyrolitische
Carbon-Schicht (PYC).


Diese PYC-Schicht ist sehr hart, verschleißfest, hoch polierbar und eine der blutfreund-
lichsten Beschichtungen, die heute bekannt sind. Dies ist für die Herzklappenprothese von
besonderer Bedeutung, da die Entstehung von Thromben im Blutstrom unbedingt zu ver-
meiden ist [4].




Fazit der Werkstoffrecherche:


Die gewonnenen Erkenntnisse wurden mit dem technischen Geschätfsführer Friedrich
Schmitt (der Firma MRD) besprochen. Daraufhin vereinbarte man, für die spätere Testpha-
se der Herzklappenprothese , ca. 10 Prototypen aus dem Werkstoff Titan zu fertigen, wobei
der erste Prototyp durch das Stereolithografieverfahren hergestellt werden soll.


Um evtl. den Werkstoff Keramik für eine Herzklappenprothese zu verwenden, müßte eine
umfassende und sehr aufwendige Untersuchung erfolgen, die aber nur im Rahmen einer
gesonderten Diplomarbeit, z.B. in Zusammenarbeit mit der FH in Höhr-Grenzhausen, zu
bewältigen wäre.


                                                                                            32
Holl & Schmidt
4. Lösungsvorschläge




4. Lösungsvorschläge

In diesem Kapitel werden verschiedene Varianten für die Form des Ringkörpers und der
Flügel dargestellt und beschrieben. Es werden außerdem unterschiedliche Möglichkeiten
gezeigt, die Anschläge beim Öffnen und Schließen der Flügel zu realisieren.
Jede Formvariation wird auf Vor- und Nachteile geprüft und bewertet.


Da die Lage der Schwenkachse der Flügel für die Größe der Kippmomente beim Offnen
und Schließen der Flügel entscheidend ist, gilt diesem Punkt hier ein besonderer Augen-
merk.


4.1 Variationen des Ringkörpers der Flügel und der Anschläge

4.1.1 Variante I




a) Ringkörper außen und innen kreisrund                       b) Detail X (Anschlag)


Bild 4.1:     Dreiflüglige Herzklappenprothese mit Anschlag der Flügel




                                                                                          33
Holl & Schmidt
4. Lösungsvorschläge




In Bild 4.1 wird eine Herzklappenprothese mit kreisrundem Öffnungsquerschnitt darge-
stellt. Der Anschlag beim Schließen der Klappe erfolgt durch Auflage der Flügel auf den
Ringkörper. Der Anschlag beim Öffnen der Klappe wird durch Anlegen der Flügel an den
Ring-innenkörper gewährleistet.
Beim Öffnen der Herzklappenflügel wird annähernd der gesamte kreisrunde Öffnungsquer-
schnitt freigegeben, so daß sehr gute strömungstechnische Gegebenheiten vorliegen. Dieser
Sachverhalt wird dadurch unterstützt, daß keine Anschlagelemente in das Ringinnere ra-
gen, die das Blut bei der Durchströmung der Klappe behindern.
Ein zirkularer1 Öffnungsquerschnitt der Herzklappenprothese wäre aus rein strömungs-
technischer Sicht optimal. Diese Form bringt aber bezüglich der daraus resultierenden Flü-
gelform erhebliche Nachteile mit sich, wie im Folgenden noch aufgezeigt wird.




                                                               geöffnete Flügel
                                                               schwingen über Ringaußen-
                                                               Ringkörper
                                                               Schwenkachsen

                                                               Bild 4.2:     Dreiflüglige
                                                               Herzklappenprothese mit zwei
                                                               geöffneten Flügeln

                                                               In diese Darstellung wurden zwei
                                                               Flügel um eine mögliche
                                                       Schwenkachse gedreht, der
dritte Flügel befindet sich in geschlossener Klappenposition.
Die Lage der Schwenkachse ist für die beiden geöffneten Flügel gleich und wurde in An-
lehnung an das Gebrauchsmuster festgelegt .




1
    Kreisrunder.
2
    Gebrauchsmusterbeschreibung siehe Kapitel 3.4.1.
                                                                                                    34
Holl & Schmidt
4. Lösungsvorschläge




Man kann in Bild 4.2 erkennen, daß die konvexen Flügelseiten beim Öffnen der Klappe
über den Ringaußenrand schwingen, was allerdings nicht zu einer Beeinträchtigung der
Funktion führt.
Ein entscheidender Nachteil ergibt sich jedoch aus dem Sachverhalt, daß jeder Flügel um
den Betrag des Auflageteils verlängert werden muß, um das Anschlagen der Flügel beim
Schließen der Klappe gewährleisten zu können (s. Bild 4.1a).


Die zusätzlich geschaffenen Auflageteile vergrößern die Bereiche der Flügelflächen aus
denen sich die Gegenmomente errechnen lassen, die bei Anströmung durch das Blut der
Drehbewegung entgegenwirken, die die Flügel beim Öffnen der Herzklappenprothese aus-
führen. Die zusätzliche Materialanhäufung verursacht zudem ein höheres Flügelgewicht
und somit auch größere Massenkräfte, die ebenfalls gegen die Öffnungsbewegung der Flü-
gel gerichtet sind .


Ein einwandfreier Öffnungs- und Schließbetrieb der Herzklappenprothese kann also folg-
lich nicht mehr garantiert werden.


Im nun folgenden Kapitel 4.1.2 soll versucht werden, die Nachteile der oben beschriebenen
Anschlagart auszuräumen.




' Siehe auch Kapitel 4.4.

Holl & Schmidt
4. Lösungsvorschläge




4.1.2 Variante II




                                      mögliche Schwenkachse

a) Ringkörper außen und innen kreisrund                b) Ansicht der Klappe von unten


Bild 4.3:     Dreiflüglige Herzklappenprothese mit Anschlagsteg

Bei der hier gezeigten Anordnung legen sich die Flügel beim Schließen der Herzklappe auf
einen Steg auf, der in den Ringkörper eingearbeitet wurde. Der Anschlag der Flügel beim
Öffnen der Klappe kann durch Anlegen der Flügel an die Innenwand des Ringkörpers er-
folgen.


In diesem Modell ist es möglich die ursprüngliche Größe der Flügel beizubehalten. Dies
bedeutet wiederum, daß sich die Kippmomente der Flügel, die dem Öffnen der Klappe ent-
gegengerichtet sind, nicht vergrößern, wie es in Kapitel 4.1.1 bei Variante I beschrieben
wurde.


Wie Bild 4.3 verdeutlicht, können bei dieser Lösungsmöglichkeit ebenfalls bestmögliche
Strömungsverhältnisse erreicht werden, da der Ringkörper eine zirkuläre Innenform hat
und beim Öffnen der Klappe annähernd der komplette innere Querschnitt für den Blutfluß
freigegeben wird.

                                                                                            36
Holl & Schmidt
4. Lösungsvorschläge




In Abbildung 4.3b ist jedoch zu erkennen, daß auch diese Variante erhebliche Nachteile
mit sich bringt.


Durch die Einarbeitung des Anschlagstegs verkleinert sich der Innenradius des Ringkör-
pers. Die Flügel weisen nun in ihrer Konvexität einen größeren Krümmungsradius auf als
der Ringinnenkörper. Folglich können sich die konvex gekrümmten Flügelseiten beim Öff-
nen der Herzklappenprothese nicht mehr formgenau an die Ringinnenseite anlegen. Um
eine gute Schließfunktion der Klappe gewährleisten zu können, müssen sich die einzelnen
Flügel nach dem Öffnungsvorgang so an den Ringinnenkörper anlegen, daß sie dem wäh-
rend der Diastole zurückfließenden Blut eine ausreichende Angriffsfläche bieten, damit ein
entsprechendes Kippmoment gebildet werden kann, das die Flügel wieder in die verschlos-
sene Ausgangsstellung zurückdrehen kann. Diese Funktionsweise kann in Variante II nicht
erfüllt werden, was diese Möglichkeit als Lösung ausscheiden läßt.




4.1.3 Variante III

In diesem Abschnitt wird eine Lösungsmöglichkeit gezeigt, bei der nicht nur Änderungen
bezüglich des Anschlagsteges vorgenommen, sondern auch zum ersten Mal die Form des
Ringkörpers und somit auch die der Flügel variiert wurden. Der Ringkörper erhält in die-
sem Fall ein polygonales Innenprofil, die Außenkontur bleibt weiterhin kreisrund.


Der Anschlagsteg, auf den sich die Flügel beim Schließen der Klappe auflegen können,
besitzt hier die gleiche Krümmung wie die konvexen Flügelseiten. Zusätzlich wird in den
Ringkörper eine Auslaufkante eingearbeitet, deren Kontur die Bahnkurve der Flügel beim
Öffnen der Klappe beschreibt.


Die Form der Flügel wird an das polygonale (unrunde) Ringinnenprofil angepaßt, um in
geschlossener Klappenstellung den gesamten Öffnungsquerschnitt verschließen zu können.



 Polygonal leitet sich vom Hauptwort Polygon ab und bedeutet vieleckig; im Maschinenbau werden
 üblicherweise Unrundprofile auch als Polygonprofile bezeichnet.
                                                                                                 37
Holl & Schmidt
4. Lösungsvorschläge




                                                                                 abgerundete Auslaufkante
                                                                                       (Flügelbahn)




a) Ansicht von unten                                               b) Perspektivische Darstellung


Bild 4.4:          Ringkörper mit polygonalem Innenprofil und zirkularer Außenform

Denkt man sich die gesamte Ringkörperkontur auf eine Ebene senkrecht zur Mittelachse
des Basisteils projiziert, so setzt sich das polygonale Innenprofil aus drei gleich großen, je
um 120° versetzten Kreisbögen zusammen, die einen größeren Krümmungsradius als die
zirkuläre Außenkontur des Ringes besitzen. Die drei Kreisbögen verlaufen also um je einen
Mittelpunkt, der nicht mit dem Mittelpunkt der Projektion des gesamten Basisteils zu-
sammmenfällt1.


Das Polygonprofil weist im Vergleich zur kreisrunden Innenkontur schlechtere strömungs-
technische Eigenschaften auf, weil es bei dieser Profilart in den Eckpunkten, in denen die
Kreisbögen zusammenstoßen, leichter zu Verwirbelungen des Blutes beim Durchströmen
der Herzklappenprothese kommen kann.




1
    Dieser geometrische Sachverhalt wird eingehend in Kapitel 4.3 beschrieben.
                                                                                                       38
Holl & Schmidt
4. Lösungsvorschläge




Ein weiterer Nachteil der hier beschriebenen Form liegt sicherlich in einem fertigungs-
technischen Mehraufwand. Diese Nachteile werden aber in Kauf genommen, da die unrun-
de Formvariante auch einen erheblichen Vorteil mit sich bringt, der noch im Folgenden
aufgezeigt wird.




a) Ringkörper mit kreisrunder Außenform                b) Ansicht von unten bei geöffneter
  und polygonaler (unrunder) Innenform                    Klappenstellung


Bild 4.5:     Dreiflüglige Herzklappenprothese mit Steg als Anschlag

In Bild 4.5a liegen die Flügel bei geschlossener Klappenstellung auf dem Anschlagsteg auf.
Die abgerundete Auslaufkante ist gut zu erkennen. Bild 4.5b zeigt die geöffnete Herzklap-
penprothese, wobei die Flügel je um 75° um die zugehörige Schwenkachse gedreht wur-
den. Die konvex gekrümmten Flügelseiten legen sich in dieser Stellung formgenau an die
Innenwand des Ringkörpers an.


Die Lage der Schwenkachse eines jeden Flügels ist auch in dieser Anordnung wieder frei
gewählt und ist somit nicht verbindlich. Um die genaue Position der Schwenkachse eines
Flügels bestimmen zu können, bedarf es einer eingehenden Betrachtung dieser Problema-
tik, die in Kapitel 4.2 vorgenommen wird.


                                                                                          39
Holl & Schmidt
4. Lösungsvorschläge




Der entscheidende Vorteil der in diesem Kapitel beschriebenen Lösungsmöglichkeit be-
steht in der Form der Flügel.


Denkt man sich einen Flügel auf eine Ebene senkrecht zur Mittelachse des Basisringes
projiziert, so bedeckt die Projektion des Flügels genau ein Drittel des unrunden Innenpro-
fils des Ringes. Die Schwenkachse des Flügels teilt die projizierte Flügelfläche in zwei
Hälften. Die eine Hälfte dient bei Anströmung durch das Blut der Bildung des Momentes,
das erforderlich ist, um den Flügel in Öffnungsrichtung zu drehen. Der andere Flächenteil
ist für die Bildung eines Gegenmomentes verantwortlich. Dieses Gegenmoment versucht
den Flügel in der geschlossenen Klappenstellung zu halten und hemmt somit die Öff-
nungsbewegung der Herzklappenprothese.


Bei der polygonalen Lösungsmöglichkeit wird nun im Vergleich zur zirkulären Variante,
bei einer vergleichbaren Lage der Flügeldrehachse, derjenige Flächenteile des Flügels ver-
kleinert, der der Bildung des oben erwähnten Gegenmomentes dient1.


Durch die hier beschriebene Formvariation kann also eine Verbesserung des Offnungs- und
Schließverhaltens, insbesondere der Offnungs- und Schließgeschwindigkeit, erreicht wer-
den. Die strömungs- und fertigungstechnischen Nachteile treten deshalb bei dieser Variante
in den Hintergrund.


Für die weitere Behandlung der Thematik liegen zukünftig, aus den oben genannten Grün-
den, immer eine polygonales Ringinnenprofil und die daraus abgeleitete Flügelform zu-
grunde.




1
    Siehe auch Kapitel 4.3.

Holl & Schmidt                                                                               40
4. Lösungsvorschläge




4.2 Weiterführende Betrachtungen

4.2.1 Lagebestimmung der Flügelschwenkachse

Für die folgenden Ausführungen wird vorausgesetzt, daß die Schwenkachse des Flügels
senkrecht zu seiner Symmetrieachse verläuft und die Umfangskante des Flügels in den
Endbereichen schneidet [5].




                                                 b) Verlagerung der Schwenkachse
                                                          (perspektivisch)


Bild 4.6:     Verlagerung der Schwenkachse eines Flügels der Herzklappenprothese

Die Darstellung zeigt einen Flügel der Herzklappenprothese, der auf einem Drittel des
Ringkörpers aufliegt.


In Kapitel 4.1.4 wurde bereits beschrieben, daß die polygonale Innenkontur des Ringkör-
pers und die daraus abgeleitete Flügelform einen großen Vorteil hinsichtlich der Momen-
tenbildung beim Öffnen der Klappe mit sich bringen.




                                                                                          41
Holl & Schmidt
4. Lösungsvorschläge




Der durch diese Art der Formgebung hervorgerufene Effekt der Verkleinerung desjenigen
Flächenteils eines Flügels, der der Gegenmomentenbildung bei der Anströmung durch das
Blut dient, kann durch eine gezielte Verlagerung der Schwenkachse eines Flügels in Rich-
tung der Außenkante des Ringkörpers zusätzlich verstärkt werden.


Dieser Sachverhalt wird in Bild 4.6a dargestellt. In der Draufsicht läßt sich der gewünschte
Effekt der Verkleinerung der Gegenmomentenfläche bei einer Verlagerung der Schwenk-
achse des Flügels in der angedeuteten Pfeilrichtung, sehr leicht erkennen.


Bei einer genaueren Betrachtungsweise lassen sich allerdings erhebliche Schwierigkeiten
ausmachen, die eine derartige Schwenkachsenverlagerung mit sich bringt.


Bild 4.6 macht deutlich, daß einer erwünschten horizontalen Verlegung der Achse in
Richtung der Ringaußenkante, zwangsläufig auch eine Schwenkachsverlagerung in vertika-
ler Richtung folgen muß, wenn davon ausgegangen wird, daß die Drehachse die Flügelkon-
tur schneidet. Eine Achsverschiebung in vertikaler Ebene wirft aber sofort wieder eine
neue Problematik auf.


Die in Bild 4.6 rot gekennzeichneten und als quot;kritische Eckpunktequot; bezeichneten Punkte
folgen bei einer Achslage, die nicht durch die Endbereiche der Flügelumlaufkante verläuft,
immer einer Bahnkurve in den Ringinnenraum, die die Grenze zum benachbarten
Ringsegment überschreitet. Da beim Öffnen der Herzklappenprothese jeder Flügel die glei-
che Bewegung ausführt, kommt es somit automatisch zu einer Verklemmung zweier be-
nachbarter Flügel.


Eine Verlagerung der Schwenkachse in horizontaler Richtung wird also nur möglich, wenn
die spitz auslaufenden Flügelenden derart gekürzt werden, daß sich anstatt spitzer Auslauf-
kanten nun abgeflachte Endbereiche ergeben, die eine horizontale Erstreckung auf einer
Ebene aufweisen1. Innerhalb dieses Bereiches kann dann eine horizontale Verschiebung der
Drehachse erfolgen, ohne die Funktionsweise der Klappenprothese zu beeinträchtigen.




' Siehe dazu auch Kapitel 4.3.
                                                                                           42
Holl & Schmidt
4. Lösungsvorschläge
4.2.2 Bewegungsablauf eines Flügels
       Kontur des geschnittenen
                                                                           Bahnkurve der hinteren
       Flügels in
                                                                           Flügelkante




                                                                                             ein Drittel des
                                                                                             Ringkörpers

                                                                                             ewählte


                                                                     abgerundete Auslaufkante
       geöffneter Stellung
                                                                                 Schwenkachse
      Flügel in der Hälfte
      geschnitten
                                   Bahnkurve der vorderen
                                   Flügelkante

                 Ringkörpersegment mit halbiertem Flügel
Bild 4.7:

Die Abbildung zeigt ein Drittel des Ringkörpers mit kreisrunder Außenform und polygona-
ler Innenform. Der zu diesem Ringkörpersegment gehörige Flügel wurde entlang seiner
Symmetrieachse geschnitten, um den Bewegungsablauf des Flügels beim Öffnen und
Schließen der Klappe besser verdeutlichen zu können.


Der Flügel wird hier in der geschlossenen Klappenstellung gezeigt, in geöffneter Stellung
ist nur seine Außenkontur angedeutet.




 Der Einfachheit halber ist im folgenden Text weiterhin nur von Flügel die Rede, auch wenn die
 geschnittene Flügelhälfte gemeint ist.
                                                                                                        43
Holl & Schmidt
4. Lösungsvorschläge




 Es wurde versucht, die Position der Schwenkachse so zu wählen, daß die kritischen Eck-
 punkte des Flügels (s. Bild 4.6) beim Öffnen der Prothese keine grenzüberschreitenden
 Bewegungen zu den benachbarten Klappensegmenten ausführen. Verklemmungen sollen
 so vermieden werden.

                                             ein Drittel des Ringkörpers


Flügel in der
Hälfte




                                         in der Hälfte geschnitten
                Schwenkachse            Bahnkurven der
                                        Flügelkanten
 a) Geschlossene Klappenposition                         b) Halb geöffnete Klappenposition


                                                       Flügelkontur bei
                                                                                Schwenkachse
                                                       geschlossener Klappe

                                           abgrundete Aus
                                           laufkante

                                             Bahnkurven


                                          Flügelkontur
                                       bei geöffneter Klappe




                                                                 d) Detail X
 c) Klappe vollständig geöffnet


 Bild 4.8:       Bahnkurve eines Flügels beim Öffnen der Herzklappenprothese
44
Holl & Schmidt
4. Lösungsvorschläge




In Bild 4.8 wurden ein Flügel und ein Drittel des Basisteils je entlang ihrer Symmetrieachse
geschnitten. Der Flügel wird in geschlossener, halb geöffneter und vollständig geöffneter
Klappenstellung gezeigt, wobei sich die Bahnkurven der vorderen als auch der hinteren
Flügelkante anhand der gestrichelt dargestellten Linien nachvollziehen lassen.


Die normalerweise spitz auslaufenden Flügelenden wurden in dieser Anordnung abge-
flacht, so daß die Position der Schwenkachse, wie in Kapitel 4.2.1 beschrieben, horizontal
verschoben werden kann, um eine günstigere Momentenverteilung zu erhalten.


Da die vertikale Position der Drehachse aus konstruktiven Gründen bei halber Material-
stärke des Flügels festgelegt wurde, folgen die quot;Kritischen Eckpunktequot; auch hier immer
noch einer Bahnkurve, die die Grenze zum benachbarten Ringkörpersegment geringfügig
überschreitet. Dieser Sachverhalt wird in Bild 4.8d verdeutlicht.


Die oben gezeigte Flügelform soll aber die Grundlage für weitere mathematische und kon-
struktive Operationen bilden, so daß für die Schwenkachse nur noch eine Position möglich
wird, wenn ein Verklemmen der Prothese ausgeschlossen werden soll.


Die Achse muß durch die oberen, hinteren Eckpunkte der abgeflachten Endbereiche der
Flügelumlaufkante führen (s. auch Kapitel 4.3, Bild 4.10a). Nur bei dieser Lage der Dreh-
achse kann gewährleistet werden, daß kein Punkt des Flügels den Schwenkbereich eines
angrenzenden Flügels kreuzt.


Für alle folgenden Darstellungen, Berechnungen und Beschreibungen wird nun von der
hier ermittelten Schwenkachsenposition ausgegangen.




                                                                                             45
Holl & Schmidt
4. Lösungsvorschläge




4.3 Berechnung der optimalen Flügelgeometrie

Denkt man sich einen Flügel der Herzklappenprothese auf eine Ebene senkrecht zur
Mittelachse des Basisringes projiziert, so bedeckt die Projektion des Flügels genau ein
Drittel der Fläche des unrunden Innenprofils des Ringes (siehe Bild 4.11).
Die Drehachse des Flügels teilt die projizierte Flügelfläche in zwei Hälften. Die eine Hälfte
dient, bei Anströmung durch das Blut, der Bildung des Momentes, das erforderlich ist, um
den Flügel in Öffnungsrichtung zu drehen. Die andere Hälfte ist für die Bildung eines Ge-
genmomentes verantwortlich. Dieses Gegenmoment versucht den Flügel in der geschlosse-
nen Klappenstellung zu halten und hemmt somit die Öffnungsbewegung der Herzklappen-
prothese (siehe Bild 4.10a).
Bei der polygonalen Lösungsmöglichkeit wird nun im Vergleich zur zirkulären Variante,
bei einer vergleichbaren Lage der Flügeldrehachse, derjenige Flächenteil des Flügels ver-
kleinert, der der Bildung des oben erwähnten Gegenmomentes dient.


Als Vorgabe wurde, in Absprache mit Herrn Schmitt (technischer Geschäftsführer bei
MRD), die Flächenverteilung mit 2/3 (für das Moment zum Öffnen des Flügels), zu 1/3
(für das unerwünschtes Gegenmoment) festgelegt, um ein schnelles Öffnen und Schließen
der Flügel zu gewährleisten.


Um nun die optimale Form der einzelnen Flügel zu erreichen und die notwendige Lage der
Drehachse einzuhalten, wird als Berechnungsgrundlage ein kreisrunder Öffnungsquer-
schnitt angenommen, um dann die daraus resultierende Größe der Querschnittsfläche auf
die polygonale Ringkörperform zu übertragen.




Holl & Schmidt                                                                              46
4. Lösungsvorschläge




4.3.1 Kreisrunder Öffnungsquerschnitt

Die Gesamtfläche des Öffnungsquerschnittes beträgt:
Ages = D2 * n / 4 = 252mm2 * II / 4 = 490 mm2
Die projizierte Querschnittsfläche eines Flügels be-
trägt: Aprojiziert = 1/3 * Ages » 165 mm2




                                          D- 25
            <-------------------------------------------------------------------------------- S*




Bild 4.9:            Kreisrunder Öffnungsquerschnitt einer Herzklappenprothese

Bei der ersten möglichen geometrischen Form des Flügels wird davon ausgegangen, daß
die drei Teilbereiche dieselben Querschnittsflächen besitzen (Ak = Ar = Ad = 55mm2)
(siehe Bild 4.10a). Dies hat zur Folge, daß sich ein Verhältnis der Flächen, oberhalb (Ak)
zu unterhalb (Ar + Ad) der Drehachse, von 1/3 zu 2/3 ergibt (oberhalb der Drehachse:
55mm2/165mm2 zu unterhalb der Drehachse: 110mm2/165mm2).




Holl & Schmidt                                                                                                       47
4. Lösungsvorschläge




4.3.2 Berechnungen für die Festlegung der Geometrie des Flügels

1. Möglichkeit der geometrischen Form

 Die gesamte Flügelfläche beträgt: Ag = 165 mm2
 Die Fläche eines Teilbereiches beträgt 55 mm2 (Ak = Ar = Ad)




                                                 Ak = 1/3 * Ag
                                                 Drehachse
                                                 Ar=l/3*Ag
                                                 Ad = 1/3 * Ag

a) Gesamtfläche des Flügels: (Kreissegmentfläche: Ak, Rechteckfläche: Ar, Dreiecksflä-
che: Ad)




b) Dreieckfläche



                                                        Ar = 55 mm2 = s * t
                                                        => t = 55 mm2 / 19,5 mm
                                                        t = 2,8 mm

 c) Rechteckfläche
4. Lösungsvorschläge




                                                    Ak = u / 6 s * (3u2 + 4s2) = 55 mm2
                                                    => 0,5 * s * u3 + 2/3 * s * u - Ak = 0
                                                    => u3 + 4/3 s2 * u -2 * s * Ak = 0
                                                    => u3 + 507 mm2 * u -2145 mm2 = 0
                                                    => u » 4,1 mm
                                                    r = u / 2 + s2/8u
                                                    => r = 4,1 mm / 2 + 19,52 mm2 / (8 *
                                                    4,1 mm) = 13,6 mm
d) Kreissegmentfläche


Bild 4.10:   Erste mögliche Flügelfläche (Geometrie) auf eine Ebene projiziert

              - Die Abmaße für die drei Teilbereiche können aufgrund der festgelegten
                 Größe der Querschnittsflächen berechnet werden
              - An die Rechteckfläche (Bild 4.10c) sollen jeweils in den hinteren Eck-
                 punkten, links und rechts, die Lagerzapfen angebracht werden




Erste mögliche Form der Herzklappenprothese

                                                     - Überstand für Zapfenlagerung größer
                                                      als notwendig (ragt zuviel ins Innere
                                                      des Ringkörpers => strömungstechni-
                                                      sche Nachteile)
                                                       => Überstand so klein wie möglich
                                                       ge-
                                                       stalten, jedoch noch ausreichend Platz
                                                       für Lagerzapfen lassen
                                                     - Verkleinerung des Überstandes durch
                                                      Verkleinerung der Höhe t der Recht-
                                                      eckfläche (siehe Bild 4.10c)



Bild 4.11:   Draufsicht auf die Herzklappenprothese mit den berechneten Abmaßen


Holl & Schmidt                                                                               49
4. Lösungsvorschläge




2. Möglichkeit der geometrischen Form

Bei dieser Möglichkeit wird für die Flächen Ar + Ad eine Größe von 0,7 * Ag
zugrundegelegt. Die Gesamtfläche Ag des Flügels beträgt: 165mm2


                                               Ak = 0,3 * Ag = 49,5mm2
                                               Ad + Ar = 0,7 * Ag = 0,7 * 165mm2
                                                                   = 115,5mm2
                                               Drehachse
                                               Ar = 0,4 * 115,5mm2 = 46,2mm2
                                               Ad = 0,6 * 115,5mm2 = 69,3mm2



a) Gesamtfläche des Flügels: (Kreissegmentfläche: Ak, Rechteckfläche: Ar, Dreiecksflä-
che: Ad)




b) Dreieckfläche




c) Rechteckfläche

                                                                                         50
Holl & Schmidt
4. Lösungsvorschläge




                                                  A
                                                  k


                                                  = u / 6 s * (3u2 + 4s2) = 49,5 mm2
                                                  => 0,5 * s * u3 + 2/3 * s * u - Ak = 0
                                                  => u3 + 4/3 s2 * u -2 * s * Ak = 0
                                                  ^ u3 + 639,5 mm2 * u -2168,1 mm2 = 0
                                                  => u » 3,3 mm
                                                  r = u / 2 + s2/8u
                                                  ^ r = 3,3 mm / 2 + 21,92 mm2 / (8 *
                                                  3,3 mm) = 19,8 mm


d) Kreissegmentfläche


Bild 4.12:   Zweite mögliche Flügelfläche auf eine Ebene projiziert


Zweite mögliche Form der Herzklappenprothese



                                                       - Die vierte mögliche Form der
                                                       Herzklappenprothese stellt die
                                                       optimale Form dar
                                                       => Der Überstand wird so klein
                                                       wie möglich gehalten, jedoch
                                                       ist gleichzeitig ausreichend
                                                       Platz für die Lagerzapfen vor-
                                                       handen
Bild 4.13:   Draufsicht auf die Herzklappenprothese mit den berechneten Abmaßen

Für die weitere Konstruktion wurde diese Möglichkeit, mit folgenden Maßen zu-
grundegelegt: t = 2,1mm; s = 21,9mm; h = 6,3mm; u = 3,3mm; r = 19,8mm; Ak =
49,5mm2; Ar = 46,2mm2; Ad = 69,3mm2!
Weitere mögliche geometrische Formen des Flügels sind im Anhang (Kapitel 7) aufge-
führt.




                                                                                     51
Holl & Schmidt
4. Lösungsvorschläge




4.4. Weiterentwicklung der Flügelform



                               Lagerzapfen-




                                                                        Außenkante des Flügels
                                                             Flügel

                                               Symmetrieachse

                                  position

a) Draufsicht eines Flügels




                                         halbierter Flügel

                                                  Schnittkante




                              Lagerzapfenposition

b) Seitenansicht des Flügels an der Symmetrieachse geschnitten

Bild 4.18:     Flügelform der Herzklappenprothese mit polygonaler Innenform

In Bild 4.18 wird ein Flügel gezeigt, zu dessen Konstruktion die Berechnungsgrundlagen
aus Kapitel 4.2.3 dienen. Die Positionen der Lagerzapfen sind hier so festgelegt, daß sich
der Flügel um die Schwenkachse dreht, deren Lage in den vorangehenden Kapiteln ermit-
telt wurde.

Die geforderte Flächenverteilung der Flügelbereiche diesseits und jenseits der Drehachse
von 2/3 zu 1/3 wird hier sogar übertroffen, so daß sich eine Flächenverteilung von 70% zu
30% ergibt. Eine zusätzliche Verbesserung der Momentenverteilung ist die Folge.
4. Lösungsvorschläge




Wie die Schnittdarstellung des Flügels in der Seitenansicht erkennen läßt, verjüngt sich der
Flügel in Richtung seiner Außenkante. Diese Art der Formgebung hat den Effekt, daß sich
eine noch größere Differenz der Masse vor und hinter der Drehachse ergibt, was sich wie-
derum positiv auf die Momentenbildung beim Öffnen der Herzklappenprothese auswirkt.
Ein Flügel dieser Form öffnet schneller als ein Flügel mit einheitlicher Materialstärke.




4.5 Die Ringkörperform

4.5.1 Lösungsmöglichkeit I




a) Draufsicht in Schließstellung                    b) Draufsicht in geöffneter Stellung


Bild 4.19:     Dreiflüglige Herzklappe mit polygonaler Innenform

Basierend auf der weiterentwickelten Flügelform wird hier eine Möglichkeit gezeigt, den
Ringkörper neu zu gestalten.




                                                                                           53
Holl & Schmidt

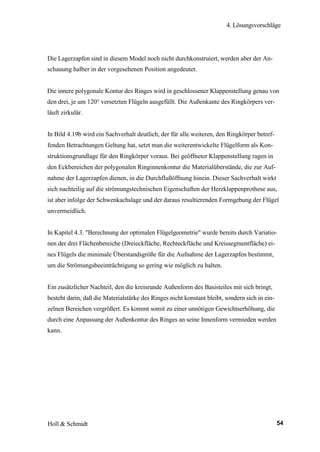

4. Lösungsvorschläge




Die Lagerzapfen sind in diesem Model noch nicht durchkonstruiert, werden aber der An-
schauung halber in der vorgesehenen Position angedeutet.


Die innere polygonale Kontur des Ringes wird in geschlossener Klappenstellung genau von
den drei, je um 120° versetzten Flügeln ausgefüllt. Die Außenkante des Ringkörpers ver-
läuft zirkulär.


In Bild 4.19b wird ein Sachverhalt deutlich, der für alle weiteren, den Ringkörper betref-
fenden Betrachtungen Geltung hat, setzt man die weiterentwickelte Flügelform als Kon-
struktionsgrundlage für den Ringkörper voraus. Bei geöffneter Klappenstellung ragen in
den Eckbereichen der polygonalen Ringinnenkontur die Materialüberstände, die zur Auf-
nahme der Lagerzapfen dienen, in die Durchflußöffnung hinein. Dieser Sachverhalt wirkt
sich nachteilig auf die strömungstechnischen Eigenschaften der Herzklappenprothese aus,
ist aber infolge der Schwenkachslage und der daraus resultierenden Formgebung der Flügel
unvermeidlich.


In Kapitel 4.3. quot;Berechnung der optimalen Flügelgeometriequot; wurde bereits durch Variatio-
nen der drei Flächenbereiche (Dreieckfläche, Rechteckfläche und Kreissegmentfläche) ei-
nes Flügels die minimale Überstandsgröße für die Aufnahme der Lagerzapfen bestimmt,
um die Strömungsbeeinträchtigung so gering wie möglich zu halten.


Ein zusätzlicher Nachteil, den die kreisrunde Außenform des Basisteiles mit sich bringt,
besteht darin, daß die Materialstärke des Ringes nicht konstant bleibt, sondern sich in ein-
zelnen Bereichen vergrößert. Es kommt somit zu einer unnötigen Gewichtserhöhung, die
durch eine Anpassung der Außenkontur des Ringes an seine Innenform vermieden werden
kann.




                                                                                               54
Holl & Schmidt
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese
Herzklappenprothese

Weitere ähnliche Inhalte

Was ist angesagt?

Sappress Sap Controlling2
Sappress Sap Controlling2Sappress Sap Controlling2
Sappress Sap Controlling2
caradha

Das Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit
Das Rostocker Armeninstitut von 1803 – Anspruch und WirklichkeitDas Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit
Das Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit
Dr. Jan Straßenburg

Technikerarbeit: Technische Dokumentation in der Ersatzteillogistik
Technikerarbeit: Technische Dokumentation in der ErsatzteillogistikTechnikerarbeit: Technische Dokumentation in der Ersatzteillogistik
Technikerarbeit: Technische Dokumentation in der Ersatzteillogistik
TheRealWolf

Praxisworkshop GIMP 2 - Die wichtigsten Werkzeuge
Praxisworkshop GIMP 2 - Die wichtigsten WerkzeugePraxisworkshop GIMP 2 - Die wichtigsten Werkzeuge
Praxisworkshop GIMP 2 - Die wichtigsten Werkzeuge
guestadcc8ae

Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...
Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...
Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...
Melanie Eibl

2011 sondergutachten 100_prozent_erneuerbare
2011 sondergutachten 100_prozent_erneuerbare2011 sondergutachten 100_prozent_erneuerbare
2011 sondergutachten 100_prozent_erneuerbare
metropolsolar

PHSt Wording
PHSt WordingPHSt Wording
PHSt Wording
heiko.vogl

Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis
Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, InhaltsverzeichnisWeerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis
Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis
Dr. Carsten Weerth BSc (University of Glasgow) LLM MA

Leseprobe: Deutsches Redmine Buch zur Anwendung und Administration
Leseprobe: Deutsches Redmine Buch zur Anwendung und AdministrationLeseprobe: Deutsches Redmine Buch zur Anwendung und Administration
Leseprobe: Deutsches Redmine Buch zur Anwendung und Administration
Claudia Meindl

Tippsammlung 2010
Tippsammlung 2010Tippsammlung 2010
Tippsammlung 2010
Cantabrian

11 немецк карпусенко_пособ_2011_укр
11 немецк карпусенко_пособ_2011_укр11 немецк карпусенко_пособ_2011_укр
11 немецк карпусенко_пособ_2011_укр
Aira_Roo

Magisterarbeit Lars Focke
Magisterarbeit Lars FockeMagisterarbeit Lars Focke
Magisterarbeit Lars Focke
Lars Focke

BISS_Expertise.pdf
BISS_Expertise.pdfBISS_Expertise.pdf
BISS_Expertise.pdf
unn | UNITED NEWS NETWORK GmbH

Schmitzberger -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...
Schmitzberger  -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...Schmitzberger  -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...
Schmitzberger -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...
Bill Colmes

Das Buch der Medien
Das Buch der MedienDas Buch der Medien
Das Buch der Medien
Osvaldo Brascher

10 немецк мошкіна_пособ_2010
10 немецк мошкіна_пособ_201010 немецк мошкіна_пособ_2010
10 немецк мошкіна_пособ_2010
Aira_Roo

Selbstorganisation in sozioökonomischen Systemen
Selbstorganisation in sozioökonomischen SystemenSelbstorganisation in sozioökonomischen Systemen
Selbstorganisation in sozioökonomischen Systemen
Knut Scherpe

Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf
Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz LeuendorfWissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf
Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf
Andreas Genth

Wettbewerbsanalyse - Blick ins Buch (Auszug)
Wettbewerbsanalyse - Blick ins Buch (Auszug)Wettbewerbsanalyse - Blick ins Buch (Auszug)
Wettbewerbsanalyse - Blick ins Buch (Auszug)
ACRASIO


Was ist angesagt? (20)

Sappress Sap Controlling2
Sappress Sap Controlling2Sappress Sap Controlling2
Sappress Sap Controlling2

Das Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit
Das Rostocker Armeninstitut von 1803 – Anspruch und WirklichkeitDas Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit
Das Rostocker Armeninstitut von 1803 – Anspruch und Wirklichkeit

Technikerarbeit: Technische Dokumentation in der Ersatzteillogistik
Technikerarbeit: Technische Dokumentation in der ErsatzteillogistikTechnikerarbeit: Technische Dokumentation in der Ersatzteillogistik
Technikerarbeit: Technische Dokumentation in der Ersatzteillogistik

Mocek Thesis
Mocek ThesisMocek Thesis
Mocek Thesis

Praxisworkshop GIMP 2 - Die wichtigsten Werkzeuge
Praxisworkshop GIMP 2 - Die wichtigsten WerkzeugePraxisworkshop GIMP 2 - Die wichtigsten Werkzeuge
Praxisworkshop GIMP 2 - Die wichtigsten Werkzeuge

Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...
Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...
Masterarbeit / Fakultät für Mathematik und Informatik / Lehrgebiet Datenverar...

2011 sondergutachten 100_prozent_erneuerbare
2011 sondergutachten 100_prozent_erneuerbare2011 sondergutachten 100_prozent_erneuerbare
2011 sondergutachten 100_prozent_erneuerbare

PHSt Wording
PHSt WordingPHSt Wording
PHSt Wording

Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis
Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, InhaltsverzeichnisWeerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis
Weerth: Das neue Ausfuhrverfahren, 1. Auflage 2005, Inhaltsverzeichnis

Leseprobe: Deutsches Redmine Buch zur Anwendung und Administration
Leseprobe: Deutsches Redmine Buch zur Anwendung und AdministrationLeseprobe: Deutsches Redmine Buch zur Anwendung und Administration
Leseprobe: Deutsches Redmine Buch zur Anwendung und Administration

Tippsammlung 2010
Tippsammlung 2010Tippsammlung 2010
Tippsammlung 2010

11 немецк карпусенко_пособ_2011_укр
11 немецк карпусенко_пособ_2011_укр11 немецк карпусенко_пособ_2011_укр
11 немецк карпусенко_пособ_2011_укр

Magisterarbeit Lars Focke
Magisterarbeit Lars FockeMagisterarbeit Lars Focke
Magisterarbeit Lars Focke

BISS_Expertise.pdf
BISS_Expertise.pdfBISS_Expertise.pdf
BISS_Expertise.pdf

Schmitzberger -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...
Schmitzberger  -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...Schmitzberger  -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...
Schmitzberger -was_die_us_army_in_der_alpenfestung_wirklich_suchte_(quarz_as...

Das Buch der Medien
Das Buch der MedienDas Buch der Medien
Das Buch der Medien

10 немецк мошкіна_пособ_2010
10 немецк мошкіна_пособ_201010 немецк мошкіна_пособ_2010
10 немецк мошкіна_пособ_2010

Selbstorganisation in sozioökonomischen Systemen
Selbstorganisation in sozioökonomischen SystemenSelbstorganisation in sozioökonomischen Systemen
Selbstorganisation in sozioökonomischen Systemen

Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf
Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz LeuendorfWissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf
Wissensmanagement in der Praxis - Ein Reader, Prof. Lutz Leuendorf

Wettbewerbsanalyse - Blick ins Buch (Auszug)
Wettbewerbsanalyse - Blick ins Buch (Auszug)Wettbewerbsanalyse - Blick ins Buch (Auszug)
Wettbewerbsanalyse - Blick ins Buch (Auszug)


Ähnlich wie Herzklappenprothese

Rohemission
RohemissionRohemission
Rohemission
yskpark

Untersuchunge Zu Einer Neuen Zytostatikerbank
Untersuchunge Zu Einer Neuen ZytostatikerbankUntersuchunge Zu Einer Neuen Zytostatikerbank
Untersuchunge Zu Einer Neuen Zytostatikerbank
medentic

Erfolsfaktor Musikmarketing im Social Web
Erfolsfaktor Musikmarketing im Social WebErfolsfaktor Musikmarketing im Social Web
Erfolsfaktor Musikmarketing im Social Web
DigiMediaL_musik

Final Opentrans 2.0 Rfq
Final Opentrans 2.0   RfqFinal Opentrans 2.0   Rfq
Final Opentrans 2.0 Rfq
guest6f1fb4

306343.Strategiepapier Der Atomlobby
306343.Strategiepapier Der Atomlobby306343.Strategiepapier Der Atomlobby
306343.Strategiepapier Der Atomlobby
metropolsolar

Apparthotels im Kanton Graubuenden
Apparthotels im Kanton GraubuendenApparthotels im Kanton Graubuenden
Apparthotels im Kanton Graubuenden
FHGR Tourism

clostron
clostronclostron
clostron
bruntj

Vts 6543 8913
Vts 6543 8913Vts 6543 8913
Vts 6543 8913
bruntj

clostron1
clostron1clostron1
clostron1
bruntj

Hotel und Investment - Der schwierige Weg zum richtigen Standort
Hotel und Investment - Der schwierige Weg zum richtigen StandortHotel und Investment - Der schwierige Weg zum richtigen Standort
Hotel und Investment - Der schwierige Weg zum richtigen Standort
DICON Marketing- und Beratungsgesellschaft mbH

1802121 Climate Engineering
1802121 Climate Engineering1802121 Climate Engineering
1802121 Climate Engineering
Chemtrails Spoter

Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...
Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...
Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...
meine-kleine-freundin

Best Practice Guide
Best Practice GuideBest Practice Guide
Best Practice Guide
guestc141a6

Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...
Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...
Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...
DICON Marketing- und Beratungsgesellschaft mbH

German Original
German OriginalGerman Original
German Original
guestbf6d98

Kehle master innovationsstrategie_kurzform
Kehle master innovationsstrategie_kurzformKehle master innovationsstrategie_kurzform
Kehle master innovationsstrategie_kurzform
Fabian Kehle

Algorithmen und Applikationen zur interaktiven Visualisierung und Analyse ch...
Algorithmen und Applikationen zur interaktiven  Visualisierung und Analyse ch...Algorithmen und Applikationen zur interaktiven  Visualisierung und Analyse ch...
Algorithmen und Applikationen zur interaktiven Visualisierung und Analyse ch...
Frank Oellien


Ähnlich wie Herzklappenprothese (20)

Rohemission
RohemissionRohemission
Rohemission

Untersuchunge Zu Einer Neuen Zytostatikerbank
Untersuchunge Zu Einer Neuen ZytostatikerbankUntersuchunge Zu Einer Neuen Zytostatikerbank
Untersuchunge Zu Einer Neuen Zytostatikerbank

Hb Autopilot
Hb AutopilotHb Autopilot
Hb Autopilot

Erfolsfaktor Musikmarketing im Social Web
Erfolsfaktor Musikmarketing im Social WebErfolsfaktor Musikmarketing im Social Web
Erfolsfaktor Musikmarketing im Social Web

Final Opentrans 2.0 Rfq
Final Opentrans 2.0   RfqFinal Opentrans 2.0   Rfq
Final Opentrans 2.0 Rfq

306343.Strategiepapier Der Atomlobby
306343.Strategiepapier Der Atomlobby306343.Strategiepapier Der Atomlobby
306343.Strategiepapier Der Atomlobby

Apparthotels im Kanton Graubuenden
Apparthotels im Kanton GraubuendenApparthotels im Kanton Graubuenden
Apparthotels im Kanton Graubuenden

clostron
clostronclostron
clostron

Vts 6543 8913
Vts 6543 8913Vts 6543 8913
Vts 6543 8913

clostron1
clostron1clostron1
clostron1

Hotel und Investment - Der schwierige Weg zum richtigen Standort
Hotel und Investment - Der schwierige Weg zum richtigen StandortHotel und Investment - Der schwierige Weg zum richtigen Standort
Hotel und Investment - Der schwierige Weg zum richtigen Standort

1802121 Climate Engineering
1802121 Climate Engineering1802121 Climate Engineering
1802121 Climate Engineering

Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...
Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...
Anne Langenbach: “Die Rolle des Zytoskeletts bei der mechanischen Belastung v...

mabio
mabiomabio
mabio

Best Practice Guide
Best Practice GuideBest Practice Guide
Best Practice Guide

Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...
Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...
Leseprobe: Wie Budgetmärkte weiter wachsen - Niedrigpreissegmente und elektro...

German Original
German OriginalGerman Original
German Original

Kehle master innovationsstrategie_kurzform
Kehle master innovationsstrategie_kurzformKehle master innovationsstrategie_kurzform
Kehle master innovationsstrategie_kurzform

Algorithmen und Applikationen zur interaktiven Visualisierung und Analyse ch...
Algorithmen und Applikationen zur interaktiven  Visualisierung und Analyse ch...Algorithmen und Applikationen zur interaktiven  Visualisierung und Analyse ch...
Algorithmen und Applikationen zur interaktiven Visualisierung und Analyse ch...

DISS-BIB
DISS-BIBDISS-BIB
DISS-BIB


Mehr von medentic

Broschuere Ids 09 2
Broschuere Ids 09 2Broschuere Ids 09 2
Broschuere Ids 09 2
medentic

Urkunde Gebrauchsmuster
Urkunde GebrauchsmusterUrkunde Gebrauchsmuster
Urkunde Gebrauchsmuster
medentic

Patentschrift
PatentschriftPatentschrift
Patentschrift
medentic

United States Patent
United States PatentUnited States Patent
United States Patent
medentic

Patent Usa
Patent UsaPatent Usa
Patent Usa
medentic

Offenlegungsschrift
OffenlegungsschriftOffenlegungsschrift
Offenlegungsschrift
medentic

Gehorthese
GehortheseGehorthese
Gehorthese
medentic

Evolution Prospekt
Evolution ProspektEvolution Prospekt
Evolution Prospekt
medentic

Diplomarbeit Diagnose Prototyp
Diplomarbeit Diagnose PrototypDiplomarbeit Diagnose Prototyp
Diplomarbeit Diagnose Prototyp
medentic

Urkunden
UrkundenUrkunden
Urkunden
medentic


Mehr von medentic (10)

Broschuere Ids 09 2
Broschuere Ids 09 2Broschuere Ids 09 2
Broschuere Ids 09 2

Urkunde Gebrauchsmuster
Urkunde GebrauchsmusterUrkunde Gebrauchsmuster
Urkunde Gebrauchsmuster

Patentschrift
PatentschriftPatentschrift
Patentschrift

United States Patent
United States PatentUnited States Patent
United States Patent

Patent Usa
Patent UsaPatent Usa
Patent Usa

Offenlegungsschrift
OffenlegungsschriftOffenlegungsschrift
Offenlegungsschrift

Gehorthese
GehortheseGehorthese
Gehorthese

Evolution Prospekt
Evolution ProspektEvolution Prospekt
Evolution Prospekt

Diplomarbeit Diagnose Prototyp
Diplomarbeit Diagnose PrototypDiplomarbeit Diagnose Prototyp
Diplomarbeit Diagnose Prototyp

Urkunden
UrkundenUrkunden
Urkunden


Herzklappenprothese

  • 1. Frank Holl / Michael Schmidt Weiterentwicklung und Konstruktion einer Herzklappenprothese Diplomarbeit, angefertigt am Fachbereich Maschinenbau der Fachhochschule Trier im Auftrag der Firma Medical Research and Development Patent GmbH & Co. KG im Zeitraum von November 1996 bis Mai 1997.
  • 2. ERKLÄRUNGEN 1. Uns ist bekannt, daß die Diplomarbeit als Prüfungsleistung in das Eigentum des Landes Rheinland-Pfalz übergeht. Hiermit erklären wir unser Einverständnis, daß die Fachhochschule Trier diese Prüfungsleistung die Studenten der Fach- hochschule Trier einsehen lassen darf, und daß sie die Abschlußarbeit unter Nennung unserer Namen als Urheber veröffentlichen darf. Wir erklären hiermit, daß wir diese Diplomarbeit selbständig verfaßt, noch nicht anderweitig für Prüfungszwecke vorgelegt, keine anderen als die angegebenen Quellen und Hilfsmittel benutzt, sowie wörtliche und sinngemäße Zitate als solche gekennzeichnet haben. Trier, den 30. April 1997 (Frank Holl; Matr. Nr.: 916839) (Michael Schmidt; Matr.Nr.: 916848)
  • 3. Vorwort Vorwort Diese Arbeit stellt neben einer schriftlichen und mündlichen Abschlußprüfung einen Be- standteil der Diplomprüfung im Anschluß unseres Maschinenbaustudiums an der Fach- hochschule in Trier dar. Bedanken möchten wir uns bei Herrn Professor Dr.-Ing. Michael Schuth, der uns wichtige Impulse gegeben hat und uns jederzeit mit seinem Rat zur Seite stand. Weiterhin möchten wir uns für die Unterstützung bedanken, die uns von den Mitarbeitern des Rechenzentrums der FH Trier zuteil wurde. Darüber hinaus bedanken wir uns bei der Firma MRD (Medical Research and Develop- ment Patent GmbH & Co. KG) für die Aufgabenstellung dieser Diplomarbeit und beim technischen Geschäftsführer Friedrich Schmitt, der uns wertvolle und praxisnahen Anre- gungen gegeben hat. 1 Holl & Schmidt
  • 4. Inhaltsverzeichnis Seite Zusammenfassung ..............................................................................................................V 1. Einleitung ........................................................................................................................ 1 1.1 Zielsetzung ......................................................................................................... 1 1.2 Vorstellung der Firma MRD .............................................................................. 2 1.3 Vorgehen ............................................................................................................ 3 1.4 Zeitlicher Ablauf ................................................................................................ 4 2. Das menschliche Herz .................................................................................................... 6 2.1 Anatomische Grundlagen.................................................................................... 6 2.2 Funktionsweise des Herzens ............................................................................... 7 2.3 Herzkrankheiten als Ursache für die Notwendigkeit einer Herzklappenprothese........................................................................................... 9 3. Stand der Technik .........................................................................................................12 3.1 Entwicklung der Herzklappentechnologie ........................................................12 3.1.1 Marktlage .........................................................................................14 3.2 Vorgaben und Schwierigkeiten bei der Herzklappenentwicklung .....................15 3.3 Beschreibung des Ist- Zustandes .......................................................................16 3.3.1 Bioprothetischer Klappenersatz mit xenogenem (fremdem) Gewebe..........................................................................................16 3.3.2 Mechanische Herzklappenprothesen ..............................................19 3.3.3 Zusammenfassung der Nachteile bekannter Klappenmodelle ..........22 3.4 Weiterentwicklung von Herzklappenprothesen.................................................. 24 3.4.1 Beschreibung des Gebrauchsmusters ..............................................24 3.4.2 Vorteile der dreiflügligen Herzklappenprothese gegenüber den herkömmlichen Herzklappenprothesen .....................................25 Holl & Schmidt II
  • 5. Inhaltsverzeichnis Seite 3.4.3 Vorgaben für die Weiterentwicklung ............................................... 26 3.5 Werkstoffrecherche für eine künstliche Herzklappenprothese.......................... 28 3.5.1 Technische Keramik ........................................................................ 28 3.5.2 Der Werkstoff Titan......................................................................... 30 3.5.3 Bedeutung und Einsatz von Carbon als Klappenwerkstoff .............. 32 4. Lösungsvorschläge ........................................................................................................ 33 4.1 Varianten des Ringkörpers der Flügel und der Anschläge ................................. 33 4.1.1 Variante 1 ......................................................................................... 33 4.1.2 Variante II ........................................................................................ 36 4.1.3 Variante III ....................................................................................... 37 4.2 Weiterführende Betrachtungen......................................................................... 41 4.2.1 Lagebestimmung der Flügelschwenkachse ...................................... 41 4.2.2 Bewegungsablauf eines Flügels ....................................................... 43 4.3 Berechnung der optimalen Flügelgeometrie..................................................... 46 4.3.1 Kreisrunder Öffnungsquerschnitt ......................................................47 4.3.2 Berechnungen für die Festlegung der Geometrie des Flügels ........... 48 4.4 Weiterentwicklung der Flügelform ...................................................................52 4.5 Die Ringkörperform ..........................................................................................53 4.5.1 Lösungsmöglichkeit I ........................................................................ 53 4.5.2 Lösungsmöglichkeit II.......................................................................55 4.6 Die Flügelbahn .................................................................................................. 59 4.7 Weiterentwicklung der Ringkörperform ........................................................... 61 4.7.1 Abdichten der Herzklappenprothese ................................................65 4.8 Die Flügellösung ............................................................................................... 67 Holl & Schmidt HI
  • 6. Inhaltsverzeichnis Seite 4.9 Die Ringkörperlösung....................................................................................... 70 4.10 Die neu entwickelte Herzklappenprothese ...................................................... 72 5. Der Prototyp ................................................................................................................. 74 6. Schlußfolgerung und Ausblick .................................................................................... 76 7. Anhang .......................................................................................................................... 79 8. Quellenverzeichnis ..................................................................................................... 100 Holl & Schmidt IV mmrr
  • 7. Zusammenfassung Zusammenfassung Das Herz nimmt im Kreislaufsystem des Menschen eine zentrale Stellung ein. Es ist ver- antwortlich für den Bluttransport im gesamten Organismus. Die Funktionsweise des Her- zens kann durch verschiedenartige Erkrankungen oder organische Defekte beeinträchtigt werden, zu denen auch eine Störung der Herzklappenfunktion zählt. Oft ist bei Menschen, die an einer solchen Dysfunktion leiden, die Implantation einer Herzklappenprothese un- umgänglich. Im Rahmen dieser Arbeit wird die Neuentwicklung einer Herzklappenprothese vorgestellt, die sich in Funktionsweise und Aussehen sehr stark an der natürlichen Herzklappe orien- tiert und entscheidende Vorteile im Vergleich zu bisherigen Prothesen mit sich bringt. Da herkömmliche Klappenprothesen nur zwei Flügel besitzen, ist die Entwicklung einer drei- flügligen Form maßgeblich für diese Verbesserungen verantwortlich. Schwerpunkte dieser Arbeit stellen die Ermittlungen der genauen Formen für die Flügel und den Basisring dar, aus denen sich die Herzklappenprothese zusammensetzt. In diesem Zusammenhang wird eine Positionsbestimmung der Schwenkachse vorgenommen, um die sich jeder Flügel beim Öffnen bzw. Schließen der Prothese dreht. Ein zusätzliches Augen- merk ist auf die Flügellagerung und die Flügelanschläge gerichtet. Es werden Formvaria- tionen der Anschläge, des Ringkörpers sowie der Flügel gezeigt und bezüglich ihrer Vor- und Nachteile bewertet. In einer abschließenden Darstellung wird die vollends neu gestalte- te Prothesenform präsentiert. Zusätzlich wird im Rahmen dieser Arbeit eine Auswahl an Werkstoffen vorgestellt, die für die Produktion zukünftiger Herzklappenmodelle in Betracht gezogen werden sollten. Mit der Herstellung eines Prototypen der neu entwickelten Herzklappenprothese - durch das Stereolithografieverfahren - findet die Diplomarbeit ihren Abschluß. V Holl & Schmidt
  • 8. 1. Einleitung 1. Einleitung 1.1 Zielsetzung In Vorbereitung ist eine Patentanmeldung für eine dreiflüglige Herzklappenprothese. Es gibt eine Vielzahl von Herzklappenprothesen dieser Art auf dem internationalen Markt. Bei allen diesen Herzklappenprothesen besteht das Problem, daß die Blutkörperchen durch die mechanische Reibung der beweglichen Teile an der Herzklappe massiv geschädigt werden. Ziel dieser Diplomarbeit ist es, eine Herzklappe in Anlehnung an ein vorhandenes Ge- brauchsmuster zu schaffen, wobei besondere Anforderungen an die Scharniere der drei- fiügligen Klappe gestellt werden. Hier soll ein Scharnier geschaffen werden, dessen Rei- bung sehr gering ist. Die allgemeinen klinischen und technischen Vorgaben zur Entwicklung künstlicher Herz- klappen lassen sich wie folgt zusammenfassen: Zu gewährleisten sind Hauptfunktionen, die über mindestens zehn Jahre, pro Tag etwa 100.000 mal (möglichst mehr als 30 Jahre, das entspricht etwa 1 Mrd. Arbeitsspielen) sicher ausgeführt werden: * Öffnen bis zum hinreichend großen effektiven Querschnitt (geringer Druckverlust) * Führung der Schließkörper * Schnelles Schließen bei geringem Volumenverlust * Anschlagen und Positionieren der Schließkörper * Erfüllen der Dichtungsfunktion Mit dieser Zielsetzung schrieb die Firma MRD eine Diplomarbeit mit dem Thema: quot; Weiterentwicklung und Konstruktion einer Herzklappenprothese quot; aus. Holl & Schmidt 1
  • 9. 1. Einleitung 1.2 Vorstellung der Firma MRD Die Firma Medical Research and Development Patent GmbH & Co. KG wurde im Jahr 1995 in Trier von Friedrich Schmitt gegründet. MRD* Das MRD Firmenzeichen Bild 1.1: Zur Zeit beschäftigt die Firma MRD zwölf Mitarbeiter, verteilt auf die Bereiche Vertrieb, Verwaltung und Entwicklung. Die Produktpalette begann mit der Entwicklung eines Mö- belsystems (MRD-Verbindungssystem), welches bei der Einrichtung von Praxen, Labors und Krankenhäusern zum Einsatz kommt. Des weiteren beschäftigt sich MRD mit der Entwicklung von medizinischen Geräten. Ein Beispiel hierfür ist die neueste Entwicklung der quot;Zytosafequot;: Bild 1.2 : Zytostatika-Sicherheitswerkbank (dient zur Herstellung von applikations- fertigen Zystostatika-Zubereitungen in der Apotheke) Für die Anwendung fertig. Holl & Schmidt
  • 10. 1. Einleitung 1.3 Vorgehen Um einen Überblick über den Gesamtumfang der Aufgabenstellung zu erhalten, wird zu- nächst eine Unterteilung in die folgenden Teilbereiche vorgenommen: Bild 1.3: Gliederung der Aufgabenstellung in einem Baumdiagramm Bereits hier wird deutlich, daß die Wahl des Werkstoffes oder der Werkstoffverbindung ein herausragender Aspekt ist, der sich später in besonderem Maße auf konstruktiver Ebene auswirken kann. Dabei treten für jedes Einzelteil der Prothese vor allem die Gesichtspunk- te der Körperverträglichkeit und des Gewichtes in den Vordergrund, sowie die Forderung nach einer reibungsminimierten Scharnierbewegung. Bei der Konstruktion der Einzelteile (Flügel, Ringkörper, Scharnier) muß versucht werden, nach Abwägen der Vor- und Nachteile hinsichtlich strömungstechnischer und mechani- scher Eigenschaften, die optimalen Formen zu bestimmen. Nach beendeter Konstruktion, die mittels CATIA-V4 erfolgt, soll im CAD/CAM-Verbund ein Prototyp mit Hilfe des Stereolithografieverfahrens (s. Kapitel 5) hergestellt werden. Anschließend soll der Prototyp der Herzklappenprothese aufsein Öffnungs- und Schließ- verhalten, sowie seine strömungstechnischen Eigenschaften getestet werden. Holl & Schmidt 3
  • 11. 1. Einleitung 1.4 Zeitlicher Ablauf Der für die Behandlung der Aufgabenstellung zur Verfügung stehende Zeitraum erstreckt sich über sechs Monate (11/1996 - 05/1997), d. h. insgesamt 26 Kalenderwochen. Zur Berechnung der Gesamtarbeitsstundenzahl werden folgende Daten zugrunde gelegt: - Anzahl der Kalenderwochen bis zum Abgabetermin der Diplomarbeit: 26 - Anzahl der Arbeitswochen (Kalenderwochen abzüglich Feiertage u. ä.): 23 - Arbeitsstundenzahl pro Woche: 40 - 2/3 der zur Verfügung stehenden Arbeitszeit werden gemeinsam, 1/3 wird von den beiden Diplomanden getrennt genutzt Die Gesamtstundenzahl berechnet sich also somit zu: 23 Wochen x 40 Stunden/Woche x 1.333 « 1200 Stunden Bild 1.4 veranschaulicht die im voraus eingeplanten Zeiten für die Bewältigung der unter- schiedlichen Teilaufgaben. Bild 1.4: Zeitablaufplan der Diplomarbeit Holl & Schmidt 4
  • 12. 1. Einleitung Die bereits in Kapitel 1.3 beschriebene Unterteilung der Aufgabenstellung wird hier noch um drei Teilbereiche erweitert. Der Bereich Vorbereitungen beinhaltet die Einarbeitung in die Thematik mit Hilfe der von der Firma MRD gestellten Unterlagen sowie der Recherche themenspezifischer Literatur. Des weiteren wird hier die geplante Zeit für die Einarbeitung in die benötigte Computer- software und die Erstellung des Terminplanes selbst eingerechnet. Die beiden Teilgebiete Zwischenpräsentation und Ausarbeitung erstrecken sich jeweils über die Zeiträume, die sowohl für die Anfertigung zweier Zwischenpräsentationen als auch für die abschließende Ausarbeitung der Diplomarbeit veranschlagt werden. Bild 1.4 verdeutlicht, daß die Werkstoffsuche nicht als isolierter Aufgabenteil abgearbeitet werden kann, sondern weitestgehend parallel zu den konstruktiven Bereichen erfolgen muß. Grund hierfür sind eventuelle Vorgaben oder Einschränkungen bezüglich Konstruktion und Fertigungstechnik, die aus der Wahl des Werkstoffes resultieren. Um den zeitlichen Verlauf besser kontrollieren zu können und die Diskussion der Arbeits- ergebnisse mit allen Beteiligten zu vereinfachen, erfolgt die Dokumentation soweit wie möglich im gesamten Arbeitszeitraum. Holl & Schmidt 5
  • 13. 2. Das menschliche Herz 2. Das menschliche Herz 2.1 Anatomische Grundlagen Aorten Obere Hohlvene Aufsteigende Aorta Rechter Pulmonalklappe Aortenklappe Untere Hohlvene Vorhof Bild 2.1: . '•/ Anatomischer Aufbau des Herzens [12] Das Herz ist ein Hohlmuskel, der als starke Druck- und schwache Saugpumpe in den Blut- kreislaufeingeschaltet ist. Es ist etwa faustgroß und beim Erwachsenen 270-350 g schwer. Das menschliche Herz liegt in der vorderen Brusthöhle dem Zwerchfell auf, seine Spitze berührt die vordere Brustwand zwischen der fünften und sechsten Rippe. Zwei Drittel des Herzmuskels liegen auf der linken, ein Drittel auf der rechten Brustseite, selten ist dies umgekehrt. Das Herz setzt sich aus vier Hohlräumen, zwei Vorhöfen (Atrien) und zwei Herzkammern (Ventrikel) zusammen. Die stark muskulöse linke Kammer arbeitet als Druckpumpe für den großen Körperkreislauf, die schwächere rechte für den kleinen Lun- genkreislauf (s. Bild 2.3). Der linke Vorhof und die linke Kammer, sowie der rechte Vor- hof und die rechte Kammer stehen durch große Öffnungen miteinander in Verbindung und können durch Klappen verschlossen werden [1, 2, 3]. 6 Holl & Schmidt
  • 14. 2. Das menschliche Herz Pulmonalklappe Aortenklappe Mitralklappe Tricuspidalklappe Bild 2.2: Herz mit Klappen in Höhe der Ventilebene [ 1 ] 2.2 Funktionsweise des Herzens Im Kreislaufsystem nimmt das Herz eine zentrale Stellung ein, da es die Antriebskraft für den Bluttransport in die unmittelbare Nähe aller Zellen liefert. Haargefäße der Lunge Lungenvene Linke Vorkammer Lungenarterie Linke Herzkammer — Körperschlagader Körpervene Haargefäße im Körper I 9 Bild 2.3: Arterielles und venöses Kreislaufsystem [13] Das gesunde Herz zieht sich streng rhythmisch in gleichmäßigen zeitlichen Abständen in zwei Phasen zusammen, zwischen denen die Herzpause liegt [3]. Arteriell (Adj.), von Arterie abgeleitet; Arterien sind Blutgefäße, die Blut vom Herzen wegtransportieren. Venös (Adj.), von Vene abgeleitet; Venen sind Blutgefäße, die Blut zum Herzen hintransportieren. 7 Holl & Schmidt
  • 15. 2. Das menschliche Herz Diastole Blutstrom Aorta Klappe Ventrikel Systole muskulatur Schematische Darstellung der Diastole und Systole des Herzens Bild 2.4: Zu Beginn einer jeden Herzaktion findet eine Kontraktion3 der Vorhöfe statt, die Vor- hofsystole. Das Blut wird dabei aus den Vorhöfen durch die offenen Segelklappen (das sind die Herzklappen zwischen Vorhöfen und Herzkammern) in die Herzkammern bewegt. Daran schließt sich mit einer Verzögerung von etwa einer zehntel Sekunde die Kontraktion der Muskelfasern der Kammern an, die sogenannte Kammersystole. Während der Anspannungsphase steigt der Ventrikeldruck (Druck im Inneren der Herz- kammern) stark an. Übersteigt der Druck in den Kammern den Wert in der Aorta4 bzw. der Lungenschlagader5, wird das venöse (sauerstoffarme) Blut der rechten Kammer durch die sogenannte Pulmonalklappe in die Lungenarterie und den Lungenkreislauf gepumpt. Das arterielle (sauerstoffreiche) Blut der linken Kammer wird durch die sogenannte Aorten- klappe in die Aorta und den Körperkreislauf getrieben. Gegen Ende der Systole sinkt der Druck wieder ab, da die Muskulatur der Herzkammern erschlafft. Erschlaffen der Herzmuskulatur. 2 Zusammenziehen der Herzmuskulatur. Zusammenziehung. 4 Arterielle Hauptschlagader. 5 Auch Lungenarterie oder Pulmonalarterie von lat. pulmo = Lunge. 8 Holl & Schmidt
  • 16. 2. Das menschliche Herz Die Menge des pro Herzschlag ausgestoßenen Blutvolumens, das Herzschlagvolumen, be- trägt beim Erwachsenen in Körperruhe etwa 70 ccm, das Herzminutenvolumen liegt in einer Größenordnung von ungefähr fünf Litern bei 70 Herzschlägen pro Minute. Bei kör- perlicher Belastung können Herzschlagvolumen und Herzminutenvolumen um ein Mehrfa- ches ansteigen [1]. Bei der Diastole (Erschlaffung) der Kammern wird durch Tiefertreten der Ventilebene das venöse (sauerstoffarme) Blut der oberen und unteren Hohlvene (s. Bild 2.3) aus dem rech- ten Vorhof in die rechte Kammer, das aus den Lungenvenen kommende arterielle Blut in die linke Kammer angesaugt. Der Vorgang der Systole (Zusammenziehen) kann nun erneut beginnen [3]. 2.3 Herzkrankheiten als Ursache für die Notwendigkeit einer Herzklappenprothese Die vorherrschenden Ursachen für Herzkrankheiten, die den Einsatz einer Herzklappenpro- these erforderlich machen, sind in den einzelnen Altersgruppen sehr verschieden. Bei Kin- dern und jungen Menschen ist die Hauptursache eine angeborene Mißbildung, wie z. B. Klappenfehler, die den Ventilmechanismus stören, so daß der Herzmuskel dauernd mehr arbeiten muß, was wiederum zu einer krankhaften Herzvergrößerung führt. Bei älteren Kindern und Erwachsenen unterscheidet man dagegen zwei Arten von Herz- klappenentzündungen: die nichtbakterielle und die bakterielle. Letztere ist die häufigste Form und wird in der Regel durch den akuten Gelenkrheumatismus verursacht. Dabei kommt es zu entzündlichen Verdickungen der Klappenränder. Die Klappen können im Verlauf der Entzündung bindegewebig schrumpfen, so daß sie sich zwar noch vollständig öffnen, aber nicht mehr vollständig schließen können. Diesen Zustand bezeichnet man als Klappeninsuffizienz. Die folgende Darstellung zeigt dieses Krankheitsbild am Beispiel der Aortenklappe. Die Klappensegel sind sowohl verkürzt als auch verdickt und geben eine dreieckige Klappen- öffnung frei. 9 Holl & Schmidt
  • 17. 2. Das menschliche Herz Bild 2.5: Aorteninsuffizienz (Ansicht der Klappe von oben) [2] Andererseits können die Klappenränder infolge einer bakteriellen Entzündung auch mitein- ander verwachsen und lassen nur noch eine kleine Durchlaßöffnung frei, so daß der Blut- strom des Herzens behindert wird. In diesem Fall spricht man von einer Klappenstenose. Derartige Klappenerkrankungen finden sich auch häufig kombiniert [2, 3]. Bild 2.6 zeigt das Krankheitsbild der Stenose am Beispiel der Aortenklappe. Es werden unterschiedliche Ursachen und Verläufe dieser Erkrankung dargestellt. Bild 2.6: Krankheitsverlauf der rheumatisch bedingten und angeborenen Aortenstenose [1] Holl & Schmidt
  • 18. 2. Das menschliche Herz Abschließend wird in diesem Kapitel noch eine Fotografie der gesunden menschlichen Pulmonal- und Aortenklappe gezeigt. Die reale Form der Herzklappen ist in dieser Darstel- lung, in der sich die Segelklappen in geschlossenem Zustand befinden, sehr schön zu er- kennen. Die in dieser Arbeit vorgenommene Neuentwicklung einer Herzklappenprothese orientiert sich maßgeblich an der hier gezeigten natürlichen Form. Bild 2.7: Natürliche Pulmonal- und Aortenklappe des Menschen [2] 11 Holl & Schmidt
  • 19. 3. Stand der Technik 3. Stand der Technik 3.1 Entwicklung der Herzklappentechnologie Künstliche Herzklappen sind ab 1955 im Rahmen von Forschung und Entwicklung und ab ca. 1960 zunehmend klinisch eingesetzt worden. Seit etwa 1970 gehört der Einsatz von Klappenprothesen1 zur klinischen Routine der Herzchirurgie. Diese hat bis heute immer wieder in verschiedenen Richtungen notwendige Fortschritte erzielt und zwar nicht zuletzt durch verbesserte Klappenprothesen. Neben dem Klappenersatz durch technische Prothesen ist die Entwicklung biologischer Prothesen, tierischen und humanen Ursprungs, betrieben worden. Bis heute reicht die Halt- barkeit biologischer Ersatzklappen jedoch gewöhnlich nur über einige Jahre (bis zu 10 Jah- ren), während die Haltbarkeit der technischen Prothesen (USA: Mechanical heart valve prostheses) normal über mehrere Jahrzehnte, also meist über die verbleibende Lebensdauer des Patienten hinaus reicht. Die Entwicklungsgeschichte der Herzklappenprothesen läßt sich bis heute anhand von vier Klappengenerationen erläutern: Die klinischen Erfahrungen von HUFNAGEL, STARR, LILLEHEI (Forscher auf dem Gebiet der künstlichen Herzklappen) und anderen geleiteten Arbeitsgruppen führten in der zweiten Hälfte der 50er Jahre zur ersten Generation künstlicher Herzklappen für den routi- nemäßigen klinischen Einsatz. Diese Generation enthält vornehmlich Klappen mit starrem Ring und einem durch Bügel oder Käfig geführten Schließkörper aus Kunststoff wie Sili- kon, teils mit metallischer Einlage. Der Schließkörper ist meist Scheiben- oder kugelförmig und führt beim Öffnen und Schließen eine Hubbewegung aus ( Hubklappen ). 1 Ist nachfolgend von Klappenprothesen die Rede, so sind regelmäßig technische Herzklappenprothesen ge- meint, außer wenn ausdrücklich biologische Klappen genannt sind. Holl & Schmidt 12
  • 20. 3. Stand der Technik Die zur selben Zeit von HUFNAGEL eingeführte, naturähnliche Klappenprothese mit drei flexiblen Taschen kam wegen starker Thrombosierung und geringer Haltbarkeit klinisch nur wenige Jahre zur Anwendung. Die Scheibenhubklappen konnten sich wegen hoher Querschnittsverspannung trotz besserer Wandbespülung (zur Vermeidung von Klappenpro- thesen) und geringeren Schließvolumens gegenüber den Kugelklappen nicht durchsetzen. Hinzu kam noch die relativ hohe Verschleißanfälligkeit. Die Entwicklung der zweiten Klappengeneration begann mit der Einführung des Pen- delprinzips für den Öffnungs- und Schließvorgang (Kippscheiben- oder Pendelklappen). Da hierfür relativ starre, dünne Scheiben benötigt wurden, kamen in Prototypen zunächst metallische Werkstoffe zur Anwendung. In der klinischen Erprobung wurden Delrinscheiben verwendet, bis die Entwicklung eines blutfreundlichen Pyrolyse Kohlenstoffes (PYC), des Pyrolit-Carbon, gelang und den Pen- delklappen als zweiter Generation künstlicher Herzklappen zum Durchbruch verhalf. Nach mehreren Jahren klinischer Verwendung dieser Prothesen wurde dann gezeigt, daß diese, mit ebenen Scheiben ausgestatteten Pendelklappen, aus strömungsmechanischen Gründen nicht zuverlässig öffnen. Deshalb konnten sie die gegenüber Hubklappen erwarte- te Verringerung des Druckverlustes nicht sicher gewährleisten. Durch Einführung des ge- wölbten Schließkörpers wurde dieser Mangel behoben. Die dritte Generation künstlicher Herzklappen kam mit der Einführung von Zweiflügel- klappen. Bei diesen Klappen bestehen sowohl der Ring als auch die Scheiben aus PYC. Inzwischen sind unterschiedliche Zweiflügelklappen verschiedener Hersteller auf dem Markt. 1 Verstopfung von Blutgefäßen durch Blutgerinnsel. 2 Biegsame Kunststoffscheiben. 13 Holl & Schmidt
  • 21. 3. Stand der Technik Seit Ende der 80er Jahre wird über die Entwicklung einer dreiflügligen Herzklappe konkret nachgedacht. In Frankreich hat man einige Prototypen aus PYC entwickelt und in Deutschland ist eine Dreiflügelklappe mit Patentschrift und der Prototyp aus Metall vorge- stellt worden. Man erwartet geringere Volumenverluste, schnelleres Öffnen und Schließen sowie eine Verringerung der Klappengeräusche. Klinische Ergebnisse liegen jedoch noch nicht vor [4]. 3.1.1 Marktlage In Deutschland werden zur Zeit jährlich etwa 10.000 künstliche Herzklappen eingesetzt. Etwa 60% der Implantate sind technische Prothesen. Weltweit rechnet man heute mit über 120.000 Klappenimplantationen pro Jahr. Die bekanntesten Hersteller technischer Klappenprothesen sind: * St. Jude Medical (USA + Kanada) * Baxter-Edwards (USA) * Medtronic (USA) * Sorin (Italien) * Carbo Medics (USA) * Medical (USA) * ATS (USA + Schottland) * AorTech (Schottland) Die ersten vier Hersteller decken etwa 80% des Weltmarktes ab [4]. Holl & Schmidt 14
  • 22. 3. Stand der Technik 3.2 Vorgaben und Schwierigkeiten bei der Herzklappenentwicklung Herzklappenprothesen haben lebensnotwendige Funktionen zu erfüllen, wobei Nachteile, ungünstige Nebenwirkungen und Risiken zu vermeiden oder wenigstens, soweit möglich, zu begrenzen sind. Die allgemeinen klinischen und technischen Vorgaben zur Entwicklung künstlicher Herz- klappen lassen sich wie folgt zusammenfassen: Zu gewährleisten sind, wie bereits erwähnt, Hauptfunktionen, die über mindestens zehn Jahre, pro Tag etwa 100.000 mal (möglichst mehr als 30 Jahre, daß entspricht etwa 1 Mrd. Arbeitsspielen) sicher auszuführen sind: - Öffnen bis zum hinreichend großen effektiven Strömungsquerschnitt (geringer Druckverlust) - Schließkörper führen - Schnelles Schließen bei geringem Volumenverlust - Schließkörper anschlagen und positionieren und - Dichten Zu vermeiden oder zu begrenzen sind Nachteile und Nebenwirkungen wie: - Druckverlust - Volumenverlust - Strömungsstagnation (Totwassergebiete und Staubereiche) - Schall - Kavitation1 - Thrombosen , Embolien - Aktivierung von Blutkörperchen - Hämolyse4 ' Hohlraumbildung (in strömenden Flüssigkeiten). 2 Verstopfung von Blutgefäßen durch Blutgerinnsel. Verstopfung von Blutgefäßen durch einen Fremdkörper. 4 Auflösung der roten Blutkörperchen. Holl & Schmidt 15
  • 23. 3. Stand der Technik - Infektionen1 - Randlecks - Funktionsstörungen [4] Nach der Werkstoffwahl ergeben sich werkstoffbedingte Vorgaben zur Klappenkonstruk- tion, die auf eine fertigungstechnische Gestaltung und Auslegung der Klappenteile und deren Paarung zielen. Eine der schwierigsten Aufgaben bei der Konstruktion einer Klappenprothese besteht dar- in, unter Vorgaben von Klappenwerkstoffen und Funktionsprinzip, besonders bei geringer Herztätigkeit, Klappenthrombosen zu vermeiden. Hierzu bedarf es einer sorgfältigen An- ordnung und Formgebung der Schließkörper und der besonders sorgfältigen Gestaltung der Lagerungen. Zu diesem Zweck wird seit langem bei Herzklappenprothesen eine gute Be- spülung der gesamten blutbenetzten Oberfläche, auch der Lagerstellen, angestrebt. 3.3 Beschreibung des Ist-Zustandes Neben dem Klappenersatz durch technische Prothesen ist die Entwicklung biologischer Prothesen tierischen und humanen Ursprungs betrieben worden. 3.3.1 Bioprothetischer Klappenersatz mit xenogenem (fremdem) Gewebe a) Schweineklappen Hl: Das Problem des Strömungshindernisses durch den Verschlußapperat und die notwendige Antikoagulation bei mechanischen Herzklappen legte es nahe, eine natürliche Aortenklap- pe zu versuchen oder eine solche nachzuahmen. 1 Erkrankung durch Ansteckung. 2 Keine Gerinnung. 16 Holl & Schmidt
  • 24. 3. Stand der Technik Ab dem Jahre 1968 führte man Bioprothesen von speziell gezüchteten Schweinen ein. Bei dieser Art von Bioprothesen kam es zu einer weiten Verbreitung. Eine Einschränkung in der Anwendbarkeit besteht in der Größe. Kleine Klappen haben einen beträchtlichen Druckgradienten besonders in Aortenposition1, der durch den starren Ansatz der rechten Taschenklappe entsteht. Sie ist beim Schwein nicht frei beweglich, sondern sitzt zu fast 2/3 dem Ventrikelseptum auf. Neuerdings gibt es Berichte, nach denen Aortenklappen von Känguruhs bezüglich Haltbar- keit mehr versprechen als Schweineklappen. Außerdem haben sie nicht die Einschränkung der Beweglichkeit des rechten Segels. Teflonband zur Schweineklappe über Glättung der Ränder Schutzbügel Drahtrahmen scheint durch Mylarsrütze und durch ge- strickte Teflonhülle weicher Ring aus Silikon, von Teflongewebe umhüllt Schweineklappe als Ersatz für die menschliche Herzklappe [ 1 ] Bild 3.1: Aorta (Hauptschlagader). Herzkammerscheidewand. 17 Holl & Schmidt
  • 25. 3. Stand der Technik b) Perikardklappen1 [11 Parallel zur Entwicklung der Schweineklappe experimentierte man mit einer trikuspidalen Klappe , deren Segel aus Rinderperikard hergestellt wurden. Sie werden seit 1971 einge- setzt, wobei das Stützgerüst zuerst aus Titan bestand und seit 1981 aus einem biegsamen Kunststoff, Delrin, wodurch die Klappe ein niedrigeres Profil erhielt. Patienten mit bioprothetischem Aortenklappenersatz bedürfen häufig überhaupt keiner Medikamente mehr, die die Blutgerinnung hemmen. Bild 3.2: Klappenventile aus Rinderperikard als Ersatz für menschliche Herzklappen [1] Herzbeutelklappen. 2 Dreizipflige Herzklappe zwischen Vorhof und Kammer der rechten Herzhälfte. 18 Holl & Schmidt
  • 26. 3. Stand der Technik Die Ergebnisse mit der Perikardklappe zeigen in den ersten Jahren eine Klappenfehlfunkti- on von unter 1% pro Jahr. Nach den ersten vier bis fünf Jahren treten eher Probleme auf. Das Rinderperikard enthält mehr Kollagenfasern1 als die Schweineklappe, was eine größe- re Festigkeit des Gewebes versprechen soll. Die dynamischen Eigenschaften sind gegen- über der Schweineklappe besser, da die Perikardklappe in der Größe keinen Einschränkun- gen unterliegt. Die Schnittflächen an den Klappenrändern lassen jedoch Plasmabestandteile eintreten. Dies ist vielleicht ein Grund dafür, daß Verkalkungen vorzugsweise an diesen Rändern aufzutreten scheinen. Die frühen Modelle der Perikardklappen - und nur diese lassen sich mit ausreichend langer Beobachtungszeit beurteilen - wiesen als häufigsten Schwachpunkt einen Einriß am freien Rand des Klappensegels nahe den Stützposten auf. Alle xenogenen (fremde) Gewebeklap- pen degenerieren (entarten) und verkalken bei Kindern und jungen Patienten wesentlich schneller als bei älteren. Bezüglich der Haltbarkeit können Gewebeklappen mit mechanischen Klappen noch nicht konkurrieren. Der Vorteil der geringeren Thrombose- und Embolierate sowie das günstige- re Strömungsprofil ist aber so groß, daß die Versuche zur Verwendung biologischen Mate- rials immer weitergeführt werden. 3.3.2 Mechanische Herzklappenprothesen Einen großen Fortschritt im hämodynamischen Profil brachte die Kippscheibenprothese von BJÖERK und SHILEY (siehe Bild 3.3). Die Delrinscheibe wurde inzwischen durch Pyrolitkarbon ersetzt. Die Form der Scheibe wurde konvex-konkav. In der Öffnungsphase bewegt sie sich 2,5 mm in Richtung des Blutstromes und vergrößert so die Öffnungsfläche. 1 Leimartiges Eiweiß des Bindegewebes. 2 Die Bewegung des Blutes betreffend. 19 Holl & Schmidt
  • 27. 3. Stand der Technik Bild 3.3: Kippscheiben- (Björk-Shiley-) Klappe als Herzklappenprothese [1] Andere Scheibenklappen sind von LILLEHE, KASTER, MEDTRONIC und HALL ent- wickelt worden. Einen neuen Ansatz zeigten die Doppelkippventile (siehe Bild 3.4). Der Klappenverschluß besteht aus zwei Teilen, die sich türflügelähnlich öffnen. Der Öffnungswinkel beträgt 85°, so daß die Behinderung der Strömung gering ist. Diese St.-Jude-Medical-Klappe, seit 1977 in Gebrauch, erlaubt den Fluß des Blutstroms durch das Zentrum des Klappenrings im Gegensatz zu den Kippscheiben- oder Kugelventi- len, bei denen der Blutstrom seitlich passieren muß. Die St.-Jude-Klappe eignet sich daher auch für Klappenringe mit kleinem Durchmesser. Holl & Schmidt 20
  • 28. 3. Stand der Technik Doppelflügel- (St.-Jude) Klappe als Herzklappenprothese [1] Bild 3.4: Gemeinsam bleibt allen mechanischen Kunstklappen das erhöhte Thromboembolierisiko , das zu lebenslänglicher Antikoagulation2 zwingt. Die Gefahr einer Thromboembolie bzw. einer Klappendysfiinktion durch Thrombose ist zwar je nach Klappenposition, Klappentyp und hämodynamischen Befunden des Patienten verschieden groß, jedoch bei gut einstellbarer Antikoagulation werden auch bei kleinem Embolierisiko die künstlichen Herzklappen immer empfohlen. Verstopfung von Blutgefäßen durch Blutgerinnsel (Fremdkörper). Keine Blutgerinnung zulassen. Holl & Schmidt 21
  • 29. 3. Stand der Technik Die Ergebnisse von Langzeitbeobachtungen können nach verschiedenen Methoden klassi- fiziert werden. So kann man für einen Klappentyp die Wahrscheinlichkeit angeben, nach einem gegebenen Zeitraum noch fehlerfrei zu funktionieren. Diese Wahrscheinlichkeit liegt für mechanische Klappen nach 8 Jahren für die Aortenklap- pe bei 97%. Bei Bioprothesen liegt die Zahl nach 5 Jahren für die Aortenposition bei 96%; nach weite- ren 2,5 Jahren fiel sie aber auf 84% ab. Für die Carpentier- Edwards- Schweineklappe war die Fehlerfreiheit nach 7 Jahren bei 68% der Patienten beobachtet worden [1]. 3.3.3 Zusammenfassung der Nachteile bekannter Klappenmodelle Künstliche Herzklappen ohne Nachteile oder Nebenwirkungen sind bis heute nicht verfüg- bar und auch wohl kaum zu erreichen. Die in Abschnitt 3.2 aufgeführten Nachteile und Nebenwirkungen künstlicher Herzklappen treten nach Implantation je nach verwendetem Klappentyp unterschiedlich stark in Erscheinung. Klappenprothesen aus natürlichem Gewebe weisen numerisch die wenigsten Nachteile auf. Im Gegensatz dazu liegt ihre Lebensdauer im Patienten jedoch meist weit unter 30 Jahre. Bei Verschlechterung der Hämodynamik, durch Insuffizienz ( Undichtigkeit) und / oder Stenosierung (Verengung) infolge von Verkalkung wird dann ein erneuter Klappenersatz notwendig. Moderne technische Herzklappenprothesen (im englischen Sprachraum: Mechanical Heart Valve Protheses) funktionieren gewöhnlich weit länger als 30 Jahre. Sie werden deshalb seltener als die Bioprothesen ausgetauscht und wenn, dann meist wegen unerwünschter Thrombosierung1, Randlecks, anatomischer Schwierigkeiten oder aus biologischen Ursa- chen. ' Verstopfung von Blutgefäßen durch Blutgerinnsel. Holl & Schmidt 22
  • 30. 3. Stand der Technik Ausgenommen bei kleinen Klappengrößen, wie sie für Kinder verwendet werden, spielt der Druckverlust bei modernen Prothesen, wegen der inzwischen erreichten guten technischen Verbesserungen, nur eine untergeordnete Rolle. Jedoch bilden Volumenverluste, Strömungsstagnation mit Thrombosebildung, sowie Blut- schädigung, Mikroembolien1, Randlecks und technisch bedingte Funktionsstörungen im- mer noch ein Spektrum von Risiken, die mit der Implantation technischer Herzprothesen verbunden sind. In den letzten Jahren sind wegen klinisch aufgetretener Klappenbrüche, ohne eindeutig belegbare Ursache, die Kavitation2 im Blut und die Schallentwicklung als weitere tech- nisch bedingte kritische Parameter ins Blickfeld der wissenschaftlichen Erörterung von Herzklappenprothesen getreten. Demgemäß ist nach Implantation einer technischen Klappenprothese die Behandlung des Patienten mit gerinnungshemmenden Mitteln (Antikoagulantien) erforderlich. Auch bei Bioprothesen besteht oft das Erfordernis der Antikoagulation, wie zum Beispiel bei Störungen der Kontraktions -Mechanik des Herzens nach Mitralklappenersatz, durch Vorhofflimmern. In diesem Fall würde auch bei einer Bioprothese mit der Thrombosierung des Implantates zu rechnen sein, wenn nicht antikoaguliert4 würde. Der klinische Vorteil der Bioprothese entfällt dann. Der Nachteil der geringen Lebensdauer leitet den Arzt in einem solchen Falle gewöhnlich, sich für eine technische Prothese zu entscheiden [4]. Winzige Verstopfung von Blutgefäßen durch einen Fremdkörper. 2 Hohlraumbildung (in strömenden Flüssigkeiten). 3 Zusammenziehung. 4 Gerinnung verhindern. Holl & Schmidt 23
  • 31. 3. Stand der Technik 3.4 Weiterentwicklung von Herzklappenprothesen Vor diesem beschriebenen Hintergrund läßt die von KÖRHOLZ und SCHMITT vorge- schlagene Dreiflügelklappe eine gute klinische Lösung erwarten. Sie dürfte durch ihre ge- schickte Konstruktion, mit wandständigen Flügeln in geöffneter Stellung, vor allem hin- sichtlich der Thrombosegefahr und der Entstehung peripherer1 Embolien einen echten Fortschritt beim Herzklappenersatz bringen. In den folgenden Kapiteln 3.4.1 und 3.4.2 wird eine detaillierte Darlegung technischer Merkmale und die Beschreibung von Unter- schieden zu anderen Prothesen erfolgen. 3.4.1 Beschreibung des Gebrauchsmusters Es liegt ein Gebrauchsmuster vor, das die Funktion einer dreiflügligen Herzklappenpro- these veranschaulicht. Das starre Basisteil ist als Ringkörper ausgebildet, der mittels eines an der Außenseite angeordneten Befestigungsmittels mit dem angrenzenden Gewebe ver- nähbar ist. Weiterhin sind drei schwenkbar und symmetrisch am Basisteil (Ringkörper) angeordnete und gleich ausgebildete Flügel vorhanden, die abhängig von ihrer Schwenk- stellung die Innenöffnung des Basisteils freigeben oder verschließen. Der Ringkörper hat drei zur Seite des Ventrikels und nach innen gerichtete Ausnehmun- gen, von denen jeweils eine Ausnehmung einem Flügel zugeordnet ist. Des weiteren sind die Flügeln als gebogene, dünne Scheiben ausgebildet, wobei der Biege- radius im wesentlichen dem Innenradius der Ausnehmungen entspricht. Darüber hinaus sind die Flügel in der geöffneten Stellung, mit ihrer Konvexität jeweils zur zugeordneten Ausnehmung verschwenkt, so daß die Innenöffnung des Ringkörpers im wesentlichen frei- gegeben ist. Außerdem wird sichergestellt, daß die Flügel in der Schließstellung aneinander liegen. 1 Am Rande liegend. 2 Herzkammer. Holl & Schmidt 24
  • 32. 3. Stand der Technik Vorteilhafterweise ist jede Klappe durch zwei Lagervorrichtungen im Ringkörper schwenkbar gelagert, wobei jeweils eine Lagervorrichtung in einem Schnittpunkt der Schwenkachse mit der Umfangskante angeordnet ist. Diese Lagervorrichtung kann in vielfältiger Weise ausgebildet sein und beispielsweise aus Zapfen bestehen, die an der Klappe angebracht sind und in Bohrungen auf der Innenseite des Ringkörpers eingreifen. Die Schwenkachse ist senkrecht zur jeweiligen Symmetrieachse der Flügel angeordnet und schneidet die Umfangskante des Flügels in den Endbereichen. Weiterhin sind die Flügel jeweils um ihre Symmetrieachse gebogen [5]. 3.4.2 Vorteile der dreiflügligen Herzklappenprothese gegenüber den herkömmlichen Herzklappenprothesen Die derzeitig vorwiegend eingesetzten Herzklappenprothesen haben einen oder zwei Pen- delscheiben als Schließkörper, durch die die pulsierende Blutströmung im Herzen einsinnig gerichtet werden soll. Beim Öffnen und Schließen führen diese Scheiben eine Kipp- oder Pendelbewegung aus, so daß die Klappe, vom Blutstrom gesteuert, sich passiv öffnet und schließt. Ein Teil der bei Ein- und Zweischeibenklappen auftretenden Nachteile und Risiken läßt sich durch den Übergang vom Zweischeibenprinzip zum Dreischeibenprinzip, wie es ge- mäß der Erfindung ausgeführt werden soll, verringern. Ein Grund dafür liegt in der Größe und Anordnung der benötigten Flächen der Scheiben zum Verschluß der Ringöffnung. Es werden vor allem geringere Hebellängen wirksam. Damit sind verbunden: * Geringere Stoßkräfte beim Öffnen und Schließen der Flügel * geringere Volumenverluste beim Schließen der Klappe (Schließvolumen) Holl & Schmidt 25
  • 33. 3. Stand der Technik * geringere Belastung des Blutes durch Stoß- und Schervorgänge beim Klappenschluß * geringere Unterdruckwirkung vor (stromauf) der Klappe beim Schließkörperanprall, so daß die Gefahr der Blut- Kavitation1 mit der Folge von Blutschädigung und Zerstörung der Klappenoberfläche verringert wird * geringere Lagerbelastungen beim Öffnen und Schließen der Klappe * geringere Geräuschentwicklung und damit Entlastung des Patienten bezüglich Wachen und Schlafen und in Beziehung zu seinen Mitmenschen Darüber hinaus sieht die dreiflüglige Herzklappenprothese eine so geschickte Formgebung für die Schließkörper vor, daß diese in geöffneter Stellung, ähnlich wie bei der natürlichen Aortenklappe, eine große zentrale Öffnung freigeben wird. Das hat zur Folge, daß der Strömungsvorgang sowohl beim Öffnen und Schließen, als auch während der Hauptströ- mungsphase, dem der natürlichen Aortenklappe nahe kommt. Dies ist bei den herkömmli- chen technischen Klappenprothesen nicht gegeben. Für den deutschen Markt wie für den europäischen und auch den internationalen Herzklap- penmarkt dürfte die erste deutsche Herzklappenprothese von besonderem Interesse sein. Ferner würde mit der Entwicklung und Einführung einer deutschen Dreiflügelklappe ein weiterer Schritt der deutschen Medizintechnik in Richtung auf die Führungsspitze des in- ternationales Marktes getan werden [4]. 3.4.3 Vorgaben für die Weiterentwicklung Die Hauptaufgabe ist es, aus vorliegendem Muster eine einfache mechanische Herzklap- penprothese mit einer verbesserten Hämodynamik2 zu entwickeln. 1 Hohlraumbildung (in strömenden Flüssigkeiten). 2 Blutbewegung. 26 Holl & Schmidt
  • 34. 3. Stand der Technik Sie soll einen hohen Anteil an zentraler laminarer Strömung, ohne Turbulenzentwicklung und ohne Stagnationsgebiete aufweisen, so daß die Thrombogenität der Herzklappenpro- these deutlich verbessert wird. Des weiteren soll die Lage der Schwenkachse so gewählt werden, daß sich die Flächenver- hältnisse vor und hinter der Schwenkachse wie 2/3 zu 1/3 verhalten. Dadurch soll ein schnelles Öffnen und Schließen gewährleistet werden, um einen möglichst geringen Druckverlust zu erhalten. Darüber hinaus sollen sowohl der Ringkörper, als die Flügel schnell und einfach und damit kostengünstig herzustellen sein (siehe dazu auch Kapitel 3.2). Nach der Werkstoffwahl ergeben sich werkstoffbedingte Vorgaben zur Klappenkonstruk- tion, die auf eine fertigungsgerechte Gestaltung und Auslegung der Klappenteile und deren Paarung zielen. Dabei sind folgende Punkte zu beachten: * Verträglichkeit * Verschleiß (insbesondere an den Lagerstellen) * Geräuschentwicklung * Gewicht der Bauteile * Die bei der Herstellung anfallenden Kosten Der zur Zeit meist verbreitete Werkstoff ist Graphit, der mit einer pyrolithischen Kohlen- stoffschicht bedampft wird (PYC-Schicht). Daneben sollen auch alternative Werkstoffe geprüft werden, wie z.B. biokompatible Keramiken. Bewegungsform von strömenden Flüssigkeiten oder Gasen (schichtweise, ohne Wirbelbildung). 2 Gebiete mit Stauung, Stillstand, Stockung. 3 Aderverstopfung durch Pfropfenbildung in den Blutgefäßen. Holl & Schmidt 27
  • 35. 3. Stand der Technik 3.5 Werkstoffrecherche für eine künstliche Herzklappenprothese Neben der Erfindung der optimalen geometrischen Form der Herzklappe (Ringkörper und Flügel), spielt die Wahl des Werkstoffes ebenfalls eine große Rolle. 3.5.1 Technische Keramik Die für die technische Keramik eingesetzten Werkstoffe haben einen hohen AI2O3- (Aluminiumoxid) Gehalt, der in der Regel mehr als 95% beträgt. Keramische Eigenschaften: Mechanisch: * Verschleißfestigkeit * Festigkeit * Härte * Formbeständigkeit * Dichte * Oberflächengüte Elektrisch: * Isolierfähigkeit / elektrische Leitfähigkeit * Durchschlagfestigkeit * Dielektrische Eigenschaften * Piezoelektrische Eigenschaften Thermisch: * Hochtemperaturfestigkeit * Temperaturwechselbeständigkeit * Wärmeisolation / Wärmeleitfähigkeit * Wärmedehnung * (Warm-) Formbeständigkeit Chemisch / Biologisch: * Korrosionsbeständigkeit * Katalytische Eigenschaften * Biochemische Eigenschaften (Physiologische Verträglichkeit, Lebensmittelverträglichkeit) 28 Holl & Schmidt
  • 36. 3. Stand der Technik z.B. Zahnimplantate und Hüftgelenke aus Technischer Keramik Implantate aus keramischen Werkstoffen gehen mit dem Körper eine natürliche Verbin- dung ein. Beim chirurgischen Eingriff überzieht sich der Aluminiumoxidkristall sofort mit einer organischen Eiweißschicht. Daraus folgt, daß das Implantat vom körpereigenen Ab- wehrsystem problemlos akzeptiert wird. Aus den mechanisch stark belastbaren Werkstoffen können deshalb hochpräzise Hüftge- lenk- und Knochenersatzimplantate gefertigt werden. Es handelt sich dabei im wesentli- chen um Keramik-Metall-Verbundprothesen für das Hüftgelenk, wobei der auf Zug, Bie- gung und Torsion beanspruchte Schaft aus einer körperverträglichen Kobaltbasis- oder Titanlegierung besteht. Die auf Verschleiß und Reibung beanspruchten Komponenten Ku- gel und Pfanne werden entweder beide aus reinem Aluminiumoxid oder nur die Kugel aus Keramik und die Pfanne aus Polyethylen hergestellt. Die dynamische Belastbarkeit liegt, nach hundert Millionen Lastwechseln, bei etwa sechs Tonnen. Dies entspricht dem sechzigfachen Körpergewicht und einer lebenslangen Funk- tionsfähigkeit. Pro Jahr implantieren Chirurgen annähernd 60.000 Hüftgelenke in der Bundesrepublik Deutschland. Die Kombination aus physiologischer Verträglichkeit und hoher Abriebfestigkeit erlaubt es auch, keramische Bauteile bei der Verarbeitung empfindlicher Substanzen, also in Anlagen zur Herstellung von Lebensmitteln, Medikamenten und Kosmetika, einzusetzen. Des weiteren werden keramische Formen in flüssiges Latex getaucht, um z.B. Operations- handschuhe herzustellen, Porzellangefäße bewähren sich in Labors schon seit vielen Jah- ren. Darüber hinaus ermöglicht das Beschichten, Metalle durch Keramik zu veredeln und sie mit allen Vorteilen keramischer Oberflächen auszustatten [6, 7]. 29 Holl & Schmidt
  • 37. 3. Stand der Technik Um den Werkstoff Keramik gegebenenfalls bei der Fertigung einer künstlichen Herzklap- penprothese zu verwenden, suchten wir das Gespräch mit einem Experten auf diesem Ge- biet, der uns noch mehr Informationen über die Einsatzbereiche und die fertigungstechni- schen Möglichkeiten (Beschichtungen von Werkstoffen etc.) von Keramik (Biokeramik) geben konnte. Dieser Experte ist Prof. Dr. Schumacher, ein Dozent an der Fachhochschule in Höhr-Grenzhausen im Fachbereich Keramik. Laut Herrn Schumacher kommt eine vollkommen keramische Lösung ausschließlich für die Flügel in Frage. Hierbei müßte vorausgesetzt werden, daß die Flügel seitlich in zwei Kugelköpfen auslaufen, da eine Kugelform hinsichtlich fertigungstechnischer Probleme die einzig realisierbare wäre. Ein keramischer Ringkörper wäre in diesem Fall nicht zu ver- wirklichen, da entweder der Ring oder die Flügel beim Fügen der Teile ein zu großes ela- stisches Verhalten aufzeigen müßten. Ein beschichteter Ringgrundkörper aus Metall (z.B. Titan) bzw. Kunststoff (z.B. Polymer) käme als Lösungsmöglichkeit in Betracht. Der Werkstoff der Beschichtung könnte Keramik oder auch Diamant sein. Für die Flügel könnte ebenfalls eine Kombination aus metallischen bzw. polymeren Grundkörper und einer Beschichtung Vorteile hinsichtlich Elastizität und Kosten mit sich bringen. Ein weiterer Vorteil läge darin, daß die Konstruktion der Lagerstellen besser durchzuführen sei. 3.5.2 Der Werkstoff Titan Physikalische Eigenschaften von Titan: 4,5 g / cm3 Dichte: Schmelztemperatur: 1670 °C 110.000 N / mm2 Elastizitätsmodul: Ausdehnungskoeffizient: 9* 10quot; /K 30 Holl & Schmidt
  • 38. 3. Stand der Technik Titan vereinigt hohe Festigkeit mit geringer Dichte und ausgezeichneter Korrosionsbe- ständigkeit. Dieser ungewöhnlich günstigen Kombination von Eigenschaften verdankt es trotz seines hohen Preises eine ausgedehnte Verwendung auf technischen Spezialgebieten. Titanlegierungen findet man im Flugzeugbau, in Strahltriebwerken und Hochleistungsmo- toren, unlegiertes Titan im chemischen Apparatebau und in der Galvanotechnik [8]. Anwendungsbeispiel für Titan: Nahezu ideal scheint das Material aus der Raumfahrt für Brillenfassungen. Eine Titanfas- sung ist 48% leichter als herkömmliche Metallfassungen. Allergische Reaktionen gibt es nicht. Titan ist als quot;allergiebeständigquot; wissenschaftlich anerkannt. Vollkommen korrosi- onsbeständig wird Reintitan auch in Entsalzungsanlagen eingesetzt. Titan ist um 20% flexibler als andere Fassungsmaterialien, läßt sich leicht biegen, aber verbiegt sich nicht. Die Form bleibt stabil, bei welcher Beanspruchung auch immer, die Brille läßt sich gut anpassen und sitzt angenehm. Titanarten: Als reines Titan bezeichnet man das Titan-P, dessen Reinheitsgrad zwischen 99% bis 99,7% liegt. Der Rest ist Stickstoff, Sauerstoff, Kohlenstoff und Wolfram. Der Reinheitsgrad des Titan-B liegt bei mindestens 90%. Es ist mit Magnesium angerei- chert und elastischer, aber härter als reines Titan. Wegen der größeren Härte ist es schwerer zu verarbeiten. Titan-B wird überwiegend für die Augenränder von Brillenfassungen ver- wendet. Die Herstellung von Titan-C ist am aufwendigsten. Dafür wird das reine Titan zunächst galvanisch beschichtet, wodurch dann anschließend das Material wie andere Metallegie- rungen (z.B. Ni/Cr, Neusilber) an normaler Luft verarbeitet werden kann. Aus Titan-C werden z.B. Brillenfassungen hergestellt, die anschließend durch eine galvani- sche Beschichtung mit Gold, Paladium etc., fast doppelt so dick sind wie normal und den erforderlichen Allergie- und Korrosionsschutz gewährleisten. Der Werkstoff Titan-Flex besteht aus 50% Titan und 50% Nickel. Er ist damit nicht mehr allergiebeständig, aber wunderbar flexibel und formstabil [9]. Holl & Schmidt 31
  • 39. 3. Stand der Technik 3.5.3 Bedeutung und Einsatz von Carbon als Klappenwerkstoff Nach Verwendung von Acryl-Glas, Silikon, Edelstahl, Titan und anderen Werkstoffen zum Aufbau künstlicher Herzklappen, hat sich in den letzten 20 Jahren pyrolithischer Kohlen- stoff, der zunächst in der Kerntechnik zur Beschichtung von Brennelementen verwendet worden ist, durchgesetzt. Gewöhnlich werden die zu fertigenden Einzelteile zunächst in Graphit mit Untermaß als Kerne oder Substrat-Teile vorgefertigt und anschließend in ei- nem Gasreaktor beschichtet. Der Gasreaktor ist ein vertikal von einem Gasgemisch durchströmter Ofen, in dem nach dem Wirbelbett-Verfahren die Rohlinge bei hoher Temperatur schwebend bedampft wer- den. Nuklearstrahlung tritt dabei nicht auf. Die aus den eingebrachten Gasen aufdampfen- den Kohlenstoff-Moleküle werden dabei an der Substrat-Oberfläche chemisch gebunden (chemical vapor deposition, CVD) und bilden eine, in ihrer Dicke wachsende, pyrolitische Carbon-Schicht (PYC). Diese PYC-Schicht ist sehr hart, verschleißfest, hoch polierbar und eine der blutfreund- lichsten Beschichtungen, die heute bekannt sind. Dies ist für die Herzklappenprothese von besonderer Bedeutung, da die Entstehung von Thromben im Blutstrom unbedingt zu ver- meiden ist [4]. Fazit der Werkstoffrecherche: Die gewonnenen Erkenntnisse wurden mit dem technischen Geschätfsführer Friedrich Schmitt (der Firma MRD) besprochen. Daraufhin vereinbarte man, für die spätere Testpha- se der Herzklappenprothese , ca. 10 Prototypen aus dem Werkstoff Titan zu fertigen, wobei der erste Prototyp durch das Stereolithografieverfahren hergestellt werden soll. Um evtl. den Werkstoff Keramik für eine Herzklappenprothese zu verwenden, müßte eine umfassende und sehr aufwendige Untersuchung erfolgen, die aber nur im Rahmen einer gesonderten Diplomarbeit, z.B. in Zusammenarbeit mit der FH in Höhr-Grenzhausen, zu bewältigen wäre. 32 Holl & Schmidt
  • 40. 4. Lösungsvorschläge 4. Lösungsvorschläge In diesem Kapitel werden verschiedene Varianten für die Form des Ringkörpers und der Flügel dargestellt und beschrieben. Es werden außerdem unterschiedliche Möglichkeiten gezeigt, die Anschläge beim Öffnen und Schließen der Flügel zu realisieren. Jede Formvariation wird auf Vor- und Nachteile geprüft und bewertet. Da die Lage der Schwenkachse der Flügel für die Größe der Kippmomente beim Offnen und Schließen der Flügel entscheidend ist, gilt diesem Punkt hier ein besonderer Augen- merk. 4.1 Variationen des Ringkörpers der Flügel und der Anschläge 4.1.1 Variante I a) Ringkörper außen und innen kreisrund b) Detail X (Anschlag) Bild 4.1: Dreiflüglige Herzklappenprothese mit Anschlag der Flügel 33 Holl & Schmidt
  • 41. 4. Lösungsvorschläge In Bild 4.1 wird eine Herzklappenprothese mit kreisrundem Öffnungsquerschnitt darge- stellt. Der Anschlag beim Schließen der Klappe erfolgt durch Auflage der Flügel auf den Ringkörper. Der Anschlag beim Öffnen der Klappe wird durch Anlegen der Flügel an den Ring-innenkörper gewährleistet. Beim Öffnen der Herzklappenflügel wird annähernd der gesamte kreisrunde Öffnungsquer- schnitt freigegeben, so daß sehr gute strömungstechnische Gegebenheiten vorliegen. Dieser Sachverhalt wird dadurch unterstützt, daß keine Anschlagelemente in das Ringinnere ra- gen, die das Blut bei der Durchströmung der Klappe behindern. Ein zirkularer1 Öffnungsquerschnitt der Herzklappenprothese wäre aus rein strömungs- technischer Sicht optimal. Diese Form bringt aber bezüglich der daraus resultierenden Flü- gelform erhebliche Nachteile mit sich, wie im Folgenden noch aufgezeigt wird. geöffnete Flügel schwingen über Ringaußen- Ringkörper Schwenkachsen Bild 4.2: Dreiflüglige Herzklappenprothese mit zwei geöffneten Flügeln In diese Darstellung wurden zwei Flügel um eine mögliche Schwenkachse gedreht, der dritte Flügel befindet sich in geschlossener Klappenposition. Die Lage der Schwenkachse ist für die beiden geöffneten Flügel gleich und wurde in An- lehnung an das Gebrauchsmuster festgelegt . 1 Kreisrunder. 2 Gebrauchsmusterbeschreibung siehe Kapitel 3.4.1. 34 Holl & Schmidt
  • 42. 4. Lösungsvorschläge Man kann in Bild 4.2 erkennen, daß die konvexen Flügelseiten beim Öffnen der Klappe über den Ringaußenrand schwingen, was allerdings nicht zu einer Beeinträchtigung der Funktion führt. Ein entscheidender Nachteil ergibt sich jedoch aus dem Sachverhalt, daß jeder Flügel um den Betrag des Auflageteils verlängert werden muß, um das Anschlagen der Flügel beim Schließen der Klappe gewährleisten zu können (s. Bild 4.1a). Die zusätzlich geschaffenen Auflageteile vergrößern die Bereiche der Flügelflächen aus denen sich die Gegenmomente errechnen lassen, die bei Anströmung durch das Blut der Drehbewegung entgegenwirken, die die Flügel beim Öffnen der Herzklappenprothese aus- führen. Die zusätzliche Materialanhäufung verursacht zudem ein höheres Flügelgewicht und somit auch größere Massenkräfte, die ebenfalls gegen die Öffnungsbewegung der Flü- gel gerichtet sind . Ein einwandfreier Öffnungs- und Schließbetrieb der Herzklappenprothese kann also folg- lich nicht mehr garantiert werden. Im nun folgenden Kapitel 4.1.2 soll versucht werden, die Nachteile der oben beschriebenen Anschlagart auszuräumen. ' Siehe auch Kapitel 4.4. Holl & Schmidt
  • 43. 4. Lösungsvorschläge 4.1.2 Variante II mögliche Schwenkachse a) Ringkörper außen und innen kreisrund b) Ansicht der Klappe von unten Bild 4.3: Dreiflüglige Herzklappenprothese mit Anschlagsteg Bei der hier gezeigten Anordnung legen sich die Flügel beim Schließen der Herzklappe auf einen Steg auf, der in den Ringkörper eingearbeitet wurde. Der Anschlag der Flügel beim Öffnen der Klappe kann durch Anlegen der Flügel an die Innenwand des Ringkörpers er- folgen. In diesem Modell ist es möglich die ursprüngliche Größe der Flügel beizubehalten. Dies bedeutet wiederum, daß sich die Kippmomente der Flügel, die dem Öffnen der Klappe ent- gegengerichtet sind, nicht vergrößern, wie es in Kapitel 4.1.1 bei Variante I beschrieben wurde. Wie Bild 4.3 verdeutlicht, können bei dieser Lösungsmöglichkeit ebenfalls bestmögliche Strömungsverhältnisse erreicht werden, da der Ringkörper eine zirkuläre Innenform hat und beim Öffnen der Klappe annähernd der komplette innere Querschnitt für den Blutfluß freigegeben wird. 36 Holl & Schmidt
  • 44. 4. Lösungsvorschläge In Abbildung 4.3b ist jedoch zu erkennen, daß auch diese Variante erhebliche Nachteile mit sich bringt. Durch die Einarbeitung des Anschlagstegs verkleinert sich der Innenradius des Ringkör- pers. Die Flügel weisen nun in ihrer Konvexität einen größeren Krümmungsradius auf als der Ringinnenkörper. Folglich können sich die konvex gekrümmten Flügelseiten beim Öff- nen der Herzklappenprothese nicht mehr formgenau an die Ringinnenseite anlegen. Um eine gute Schließfunktion der Klappe gewährleisten zu können, müssen sich die einzelnen Flügel nach dem Öffnungsvorgang so an den Ringinnenkörper anlegen, daß sie dem wäh- rend der Diastole zurückfließenden Blut eine ausreichende Angriffsfläche bieten, damit ein entsprechendes Kippmoment gebildet werden kann, das die Flügel wieder in die verschlos- sene Ausgangsstellung zurückdrehen kann. Diese Funktionsweise kann in Variante II nicht erfüllt werden, was diese Möglichkeit als Lösung ausscheiden läßt. 4.1.3 Variante III In diesem Abschnitt wird eine Lösungsmöglichkeit gezeigt, bei der nicht nur Änderungen bezüglich des Anschlagsteges vorgenommen, sondern auch zum ersten Mal die Form des Ringkörpers und somit auch die der Flügel variiert wurden. Der Ringkörper erhält in die- sem Fall ein polygonales Innenprofil, die Außenkontur bleibt weiterhin kreisrund. Der Anschlagsteg, auf den sich die Flügel beim Schließen der Klappe auflegen können, besitzt hier die gleiche Krümmung wie die konvexen Flügelseiten. Zusätzlich wird in den Ringkörper eine Auslaufkante eingearbeitet, deren Kontur die Bahnkurve der Flügel beim Öffnen der Klappe beschreibt. Die Form der Flügel wird an das polygonale (unrunde) Ringinnenprofil angepaßt, um in geschlossener Klappenstellung den gesamten Öffnungsquerschnitt verschließen zu können. Polygonal leitet sich vom Hauptwort Polygon ab und bedeutet vieleckig; im Maschinenbau werden üblicherweise Unrundprofile auch als Polygonprofile bezeichnet. 37 Holl & Schmidt
  • 45. 4. Lösungsvorschläge abgerundete Auslaufkante (Flügelbahn) a) Ansicht von unten b) Perspektivische Darstellung Bild 4.4: Ringkörper mit polygonalem Innenprofil und zirkularer Außenform Denkt man sich die gesamte Ringkörperkontur auf eine Ebene senkrecht zur Mittelachse des Basisteils projiziert, so setzt sich das polygonale Innenprofil aus drei gleich großen, je um 120° versetzten Kreisbögen zusammen, die einen größeren Krümmungsradius als die zirkuläre Außenkontur des Ringes besitzen. Die drei Kreisbögen verlaufen also um je einen Mittelpunkt, der nicht mit dem Mittelpunkt der Projektion des gesamten Basisteils zu- sammmenfällt1. Das Polygonprofil weist im Vergleich zur kreisrunden Innenkontur schlechtere strömungs- technische Eigenschaften auf, weil es bei dieser Profilart in den Eckpunkten, in denen die Kreisbögen zusammenstoßen, leichter zu Verwirbelungen des Blutes beim Durchströmen der Herzklappenprothese kommen kann. 1 Dieser geometrische Sachverhalt wird eingehend in Kapitel 4.3 beschrieben. 38 Holl & Schmidt
  • 46. 4. Lösungsvorschläge Ein weiterer Nachteil der hier beschriebenen Form liegt sicherlich in einem fertigungs- technischen Mehraufwand. Diese Nachteile werden aber in Kauf genommen, da die unrun- de Formvariante auch einen erheblichen Vorteil mit sich bringt, der noch im Folgenden aufgezeigt wird. a) Ringkörper mit kreisrunder Außenform b) Ansicht von unten bei geöffneter und polygonaler (unrunder) Innenform Klappenstellung Bild 4.5: Dreiflüglige Herzklappenprothese mit Steg als Anschlag In Bild 4.5a liegen die Flügel bei geschlossener Klappenstellung auf dem Anschlagsteg auf. Die abgerundete Auslaufkante ist gut zu erkennen. Bild 4.5b zeigt die geöffnete Herzklap- penprothese, wobei die Flügel je um 75° um die zugehörige Schwenkachse gedreht wur- den. Die konvex gekrümmten Flügelseiten legen sich in dieser Stellung formgenau an die Innenwand des Ringkörpers an. Die Lage der Schwenkachse eines jeden Flügels ist auch in dieser Anordnung wieder frei gewählt und ist somit nicht verbindlich. Um die genaue Position der Schwenkachse eines Flügels bestimmen zu können, bedarf es einer eingehenden Betrachtung dieser Problema- tik, die in Kapitel 4.2 vorgenommen wird. 39 Holl & Schmidt
  • 47. 4. Lösungsvorschläge Der entscheidende Vorteil der in diesem Kapitel beschriebenen Lösungsmöglichkeit be- steht in der Form der Flügel. Denkt man sich einen Flügel auf eine Ebene senkrecht zur Mittelachse des Basisringes projiziert, so bedeckt die Projektion des Flügels genau ein Drittel des unrunden Innenpro- fils des Ringes. Die Schwenkachse des Flügels teilt die projizierte Flügelfläche in zwei Hälften. Die eine Hälfte dient bei Anströmung durch das Blut der Bildung des Momentes, das erforderlich ist, um den Flügel in Öffnungsrichtung zu drehen. Der andere Flächenteil ist für die Bildung eines Gegenmomentes verantwortlich. Dieses Gegenmoment versucht den Flügel in der geschlossenen Klappenstellung zu halten und hemmt somit die Öff- nungsbewegung der Herzklappenprothese. Bei der polygonalen Lösungsmöglichkeit wird nun im Vergleich zur zirkulären Variante, bei einer vergleichbaren Lage der Flügeldrehachse, derjenige Flächenteile des Flügels ver- kleinert, der der Bildung des oben erwähnten Gegenmomentes dient1. Durch die hier beschriebene Formvariation kann also eine Verbesserung des Offnungs- und Schließverhaltens, insbesondere der Offnungs- und Schließgeschwindigkeit, erreicht wer- den. Die strömungs- und fertigungstechnischen Nachteile treten deshalb bei dieser Variante in den Hintergrund. Für die weitere Behandlung der Thematik liegen zukünftig, aus den oben genannten Grün- den, immer eine polygonales Ringinnenprofil und die daraus abgeleitete Flügelform zu- grunde. 1 Siehe auch Kapitel 4.3. Holl & Schmidt 40
  • 48. 4. Lösungsvorschläge 4.2 Weiterführende Betrachtungen 4.2.1 Lagebestimmung der Flügelschwenkachse Für die folgenden Ausführungen wird vorausgesetzt, daß die Schwenkachse des Flügels senkrecht zu seiner Symmetrieachse verläuft und die Umfangskante des Flügels in den Endbereichen schneidet [5]. b) Verlagerung der Schwenkachse (perspektivisch) Bild 4.6: Verlagerung der Schwenkachse eines Flügels der Herzklappenprothese Die Darstellung zeigt einen Flügel der Herzklappenprothese, der auf einem Drittel des Ringkörpers aufliegt. In Kapitel 4.1.4 wurde bereits beschrieben, daß die polygonale Innenkontur des Ringkör- pers und die daraus abgeleitete Flügelform einen großen Vorteil hinsichtlich der Momen- tenbildung beim Öffnen der Klappe mit sich bringen. 41 Holl & Schmidt
  • 49. 4. Lösungsvorschläge Der durch diese Art der Formgebung hervorgerufene Effekt der Verkleinerung desjenigen Flächenteils eines Flügels, der der Gegenmomentenbildung bei der Anströmung durch das Blut dient, kann durch eine gezielte Verlagerung der Schwenkachse eines Flügels in Rich- tung der Außenkante des Ringkörpers zusätzlich verstärkt werden. Dieser Sachverhalt wird in Bild 4.6a dargestellt. In der Draufsicht läßt sich der gewünschte Effekt der Verkleinerung der Gegenmomentenfläche bei einer Verlagerung der Schwenk- achse des Flügels in der angedeuteten Pfeilrichtung, sehr leicht erkennen. Bei einer genaueren Betrachtungsweise lassen sich allerdings erhebliche Schwierigkeiten ausmachen, die eine derartige Schwenkachsenverlagerung mit sich bringt. Bild 4.6 macht deutlich, daß einer erwünschten horizontalen Verlegung der Achse in Richtung der Ringaußenkante, zwangsläufig auch eine Schwenkachsverlagerung in vertika- ler Richtung folgen muß, wenn davon ausgegangen wird, daß die Drehachse die Flügelkon- tur schneidet. Eine Achsverschiebung in vertikaler Ebene wirft aber sofort wieder eine neue Problematik auf. Die in Bild 4.6 rot gekennzeichneten und als quot;kritische Eckpunktequot; bezeichneten Punkte folgen bei einer Achslage, die nicht durch die Endbereiche der Flügelumlaufkante verläuft, immer einer Bahnkurve in den Ringinnenraum, die die Grenze zum benachbarten Ringsegment überschreitet. Da beim Öffnen der Herzklappenprothese jeder Flügel die glei- che Bewegung ausführt, kommt es somit automatisch zu einer Verklemmung zweier be- nachbarter Flügel. Eine Verlagerung der Schwenkachse in horizontaler Richtung wird also nur möglich, wenn die spitz auslaufenden Flügelenden derart gekürzt werden, daß sich anstatt spitzer Auslauf- kanten nun abgeflachte Endbereiche ergeben, die eine horizontale Erstreckung auf einer Ebene aufweisen1. Innerhalb dieses Bereiches kann dann eine horizontale Verschiebung der Drehachse erfolgen, ohne die Funktionsweise der Klappenprothese zu beeinträchtigen. ' Siehe dazu auch Kapitel 4.3. 42 Holl & Schmidt
  • 50. 4. Lösungsvorschläge 4.2.2 Bewegungsablauf eines Flügels Kontur des geschnittenen Bahnkurve der hinteren Flügels in Flügelkante ein Drittel des Ringkörpers ewählte abgerundete Auslaufkante geöffneter Stellung Schwenkachse Flügel in der Hälfte geschnitten Bahnkurve der vorderen Flügelkante Ringkörpersegment mit halbiertem Flügel Bild 4.7: Die Abbildung zeigt ein Drittel des Ringkörpers mit kreisrunder Außenform und polygona- ler Innenform. Der zu diesem Ringkörpersegment gehörige Flügel wurde entlang seiner Symmetrieachse geschnitten, um den Bewegungsablauf des Flügels beim Öffnen und Schließen der Klappe besser verdeutlichen zu können. Der Flügel wird hier in der geschlossenen Klappenstellung gezeigt, in geöffneter Stellung ist nur seine Außenkontur angedeutet. Der Einfachheit halber ist im folgenden Text weiterhin nur von Flügel die Rede, auch wenn die geschnittene Flügelhälfte gemeint ist. 43 Holl & Schmidt
  • 51. 4. Lösungsvorschläge Es wurde versucht, die Position der Schwenkachse so zu wählen, daß die kritischen Eck- punkte des Flügels (s. Bild 4.6) beim Öffnen der Prothese keine grenzüberschreitenden Bewegungen zu den benachbarten Klappensegmenten ausführen. Verklemmungen sollen so vermieden werden. ein Drittel des Ringkörpers Flügel in der Hälfte in der Hälfte geschnitten Schwenkachse Bahnkurven der Flügelkanten a) Geschlossene Klappenposition b) Halb geöffnete Klappenposition Flügelkontur bei Schwenkachse geschlossener Klappe abgrundete Aus laufkante Bahnkurven Flügelkontur bei geöffneter Klappe d) Detail X c) Klappe vollständig geöffnet Bild 4.8: Bahnkurve eines Flügels beim Öffnen der Herzklappenprothese
  • 53. 4. Lösungsvorschläge In Bild 4.8 wurden ein Flügel und ein Drittel des Basisteils je entlang ihrer Symmetrieachse geschnitten. Der Flügel wird in geschlossener, halb geöffneter und vollständig geöffneter Klappenstellung gezeigt, wobei sich die Bahnkurven der vorderen als auch der hinteren Flügelkante anhand der gestrichelt dargestellten Linien nachvollziehen lassen. Die normalerweise spitz auslaufenden Flügelenden wurden in dieser Anordnung abge- flacht, so daß die Position der Schwenkachse, wie in Kapitel 4.2.1 beschrieben, horizontal verschoben werden kann, um eine günstigere Momentenverteilung zu erhalten. Da die vertikale Position der Drehachse aus konstruktiven Gründen bei halber Material- stärke des Flügels festgelegt wurde, folgen die quot;Kritischen Eckpunktequot; auch hier immer noch einer Bahnkurve, die die Grenze zum benachbarten Ringkörpersegment geringfügig überschreitet. Dieser Sachverhalt wird in Bild 4.8d verdeutlicht. Die oben gezeigte Flügelform soll aber die Grundlage für weitere mathematische und kon- struktive Operationen bilden, so daß für die Schwenkachse nur noch eine Position möglich wird, wenn ein Verklemmen der Prothese ausgeschlossen werden soll. Die Achse muß durch die oberen, hinteren Eckpunkte der abgeflachten Endbereiche der Flügelumlaufkante führen (s. auch Kapitel 4.3, Bild 4.10a). Nur bei dieser Lage der Dreh- achse kann gewährleistet werden, daß kein Punkt des Flügels den Schwenkbereich eines angrenzenden Flügels kreuzt. Für alle folgenden Darstellungen, Berechnungen und Beschreibungen wird nun von der hier ermittelten Schwenkachsenposition ausgegangen. 45 Holl & Schmidt
  • 54. 4. Lösungsvorschläge 4.3 Berechnung der optimalen Flügelgeometrie Denkt man sich einen Flügel der Herzklappenprothese auf eine Ebene senkrecht zur Mittelachse des Basisringes projiziert, so bedeckt die Projektion des Flügels genau ein Drittel der Fläche des unrunden Innenprofils des Ringes (siehe Bild 4.11). Die Drehachse des Flügels teilt die projizierte Flügelfläche in zwei Hälften. Die eine Hälfte dient, bei Anströmung durch das Blut, der Bildung des Momentes, das erforderlich ist, um den Flügel in Öffnungsrichtung zu drehen. Die andere Hälfte ist für die Bildung eines Ge- genmomentes verantwortlich. Dieses Gegenmoment versucht den Flügel in der geschlosse- nen Klappenstellung zu halten und hemmt somit die Öffnungsbewegung der Herzklappen- prothese (siehe Bild 4.10a). Bei der polygonalen Lösungsmöglichkeit wird nun im Vergleich zur zirkulären Variante, bei einer vergleichbaren Lage der Flügeldrehachse, derjenige Flächenteil des Flügels ver- kleinert, der der Bildung des oben erwähnten Gegenmomentes dient. Als Vorgabe wurde, in Absprache mit Herrn Schmitt (technischer Geschäftsführer bei MRD), die Flächenverteilung mit 2/3 (für das Moment zum Öffnen des Flügels), zu 1/3 (für das unerwünschtes Gegenmoment) festgelegt, um ein schnelles Öffnen und Schließen der Flügel zu gewährleisten. Um nun die optimale Form der einzelnen Flügel zu erreichen und die notwendige Lage der Drehachse einzuhalten, wird als Berechnungsgrundlage ein kreisrunder Öffnungsquer- schnitt angenommen, um dann die daraus resultierende Größe der Querschnittsfläche auf die polygonale Ringkörperform zu übertragen. Holl & Schmidt 46
  • 55. 4. Lösungsvorschläge 4.3.1 Kreisrunder Öffnungsquerschnitt Die Gesamtfläche des Öffnungsquerschnittes beträgt: Ages = D2 * n / 4 = 252mm2 * II / 4 = 490 mm2 Die projizierte Querschnittsfläche eines Flügels be- trägt: Aprojiziert = 1/3 * Ages » 165 mm2 D- 25 <-------------------------------------------------------------------------------- S* Bild 4.9: Kreisrunder Öffnungsquerschnitt einer Herzklappenprothese Bei der ersten möglichen geometrischen Form des Flügels wird davon ausgegangen, daß die drei Teilbereiche dieselben Querschnittsflächen besitzen (Ak = Ar = Ad = 55mm2) (siehe Bild 4.10a). Dies hat zur Folge, daß sich ein Verhältnis der Flächen, oberhalb (Ak) zu unterhalb (Ar + Ad) der Drehachse, von 1/3 zu 2/3 ergibt (oberhalb der Drehachse: 55mm2/165mm2 zu unterhalb der Drehachse: 110mm2/165mm2). Holl & Schmidt 47
  • 56. 4. Lösungsvorschläge 4.3.2 Berechnungen für die Festlegung der Geometrie des Flügels 1. Möglichkeit der geometrischen Form Die gesamte Flügelfläche beträgt: Ag = 165 mm2 Die Fläche eines Teilbereiches beträgt 55 mm2 (Ak = Ar = Ad) Ak = 1/3 * Ag Drehachse Ar=l/3*Ag Ad = 1/3 * Ag a) Gesamtfläche des Flügels: (Kreissegmentfläche: Ak, Rechteckfläche: Ar, Dreiecksflä- che: Ad) b) Dreieckfläche Ar = 55 mm2 = s * t => t = 55 mm2 / 19,5 mm t = 2,8 mm c) Rechteckfläche
  • 57. 4. Lösungsvorschläge Ak = u / 6 s * (3u2 + 4s2) = 55 mm2 => 0,5 * s * u3 + 2/3 * s * u - Ak = 0 => u3 + 4/3 s2 * u -2 * s * Ak = 0 => u3 + 507 mm2 * u -2145 mm2 = 0 => u » 4,1 mm r = u / 2 + s2/8u => r = 4,1 mm / 2 + 19,52 mm2 / (8 * 4,1 mm) = 13,6 mm d) Kreissegmentfläche Bild 4.10: Erste mögliche Flügelfläche (Geometrie) auf eine Ebene projiziert - Die Abmaße für die drei Teilbereiche können aufgrund der festgelegten Größe der Querschnittsflächen berechnet werden - An die Rechteckfläche (Bild 4.10c) sollen jeweils in den hinteren Eck- punkten, links und rechts, die Lagerzapfen angebracht werden Erste mögliche Form der Herzklappenprothese - Überstand für Zapfenlagerung größer als notwendig (ragt zuviel ins Innere des Ringkörpers => strömungstechni- sche Nachteile) => Überstand so klein wie möglich ge- stalten, jedoch noch ausreichend Platz für Lagerzapfen lassen - Verkleinerung des Überstandes durch Verkleinerung der Höhe t der Recht- eckfläche (siehe Bild 4.10c) Bild 4.11: Draufsicht auf die Herzklappenprothese mit den berechneten Abmaßen Holl & Schmidt 49
  • 58. 4. Lösungsvorschläge 2. Möglichkeit der geometrischen Form Bei dieser Möglichkeit wird für die Flächen Ar + Ad eine Größe von 0,7 * Ag zugrundegelegt. Die Gesamtfläche Ag des Flügels beträgt: 165mm2 Ak = 0,3 * Ag = 49,5mm2 Ad + Ar = 0,7 * Ag = 0,7 * 165mm2 = 115,5mm2 Drehachse Ar = 0,4 * 115,5mm2 = 46,2mm2 Ad = 0,6 * 115,5mm2 = 69,3mm2 a) Gesamtfläche des Flügels: (Kreissegmentfläche: Ak, Rechteckfläche: Ar, Dreiecksflä- che: Ad) b) Dreieckfläche c) Rechteckfläche 50 Holl & Schmidt
  • 59. 4. Lösungsvorschläge A k = u / 6 s * (3u2 + 4s2) = 49,5 mm2 => 0,5 * s * u3 + 2/3 * s * u - Ak = 0 => u3 + 4/3 s2 * u -2 * s * Ak = 0 ^ u3 + 639,5 mm2 * u -2168,1 mm2 = 0 => u » 3,3 mm r = u / 2 + s2/8u ^ r = 3,3 mm / 2 + 21,92 mm2 / (8 * 3,3 mm) = 19,8 mm d) Kreissegmentfläche Bild 4.12: Zweite mögliche Flügelfläche auf eine Ebene projiziert Zweite mögliche Form der Herzklappenprothese - Die vierte mögliche Form der Herzklappenprothese stellt die optimale Form dar => Der Überstand wird so klein wie möglich gehalten, jedoch ist gleichzeitig ausreichend Platz für die Lagerzapfen vor- handen
  • 60. Bild 4.13: Draufsicht auf die Herzklappenprothese mit den berechneten Abmaßen Für die weitere Konstruktion wurde diese Möglichkeit, mit folgenden Maßen zu- grundegelegt: t = 2,1mm; s = 21,9mm; h = 6,3mm; u = 3,3mm; r = 19,8mm; Ak = 49,5mm2; Ar = 46,2mm2; Ad = 69,3mm2! Weitere mögliche geometrische Formen des Flügels sind im Anhang (Kapitel 7) aufge- führt. 51 Holl & Schmidt
  • 61. 4. Lösungsvorschläge 4.4. Weiterentwicklung der Flügelform Lagerzapfen- Außenkante des Flügels Flügel Symmetrieachse position a) Draufsicht eines Flügels halbierter Flügel Schnittkante Lagerzapfenposition b) Seitenansicht des Flügels an der Symmetrieachse geschnitten Bild 4.18: Flügelform der Herzklappenprothese mit polygonaler Innenform In Bild 4.18 wird ein Flügel gezeigt, zu dessen Konstruktion die Berechnungsgrundlagen aus Kapitel 4.2.3 dienen. Die Positionen der Lagerzapfen sind hier so festgelegt, daß sich der Flügel um die Schwenkachse dreht, deren Lage in den vorangehenden Kapiteln ermit- telt wurde. Die geforderte Flächenverteilung der Flügelbereiche diesseits und jenseits der Drehachse von 2/3 zu 1/3 wird hier sogar übertroffen, so daß sich eine Flächenverteilung von 70% zu 30% ergibt. Eine zusätzliche Verbesserung der Momentenverteilung ist die Folge.
  • 62. 4. Lösungsvorschläge Wie die Schnittdarstellung des Flügels in der Seitenansicht erkennen läßt, verjüngt sich der Flügel in Richtung seiner Außenkante. Diese Art der Formgebung hat den Effekt, daß sich eine noch größere Differenz der Masse vor und hinter der Drehachse ergibt, was sich wie- derum positiv auf die Momentenbildung beim Öffnen der Herzklappenprothese auswirkt. Ein Flügel dieser Form öffnet schneller als ein Flügel mit einheitlicher Materialstärke. 4.5 Die Ringkörperform 4.5.1 Lösungsmöglichkeit I a) Draufsicht in Schließstellung b) Draufsicht in geöffneter Stellung Bild 4.19: Dreiflüglige Herzklappe mit polygonaler Innenform Basierend auf der weiterentwickelten Flügelform wird hier eine Möglichkeit gezeigt, den Ringkörper neu zu gestalten. 53 Holl & Schmidt
  • 63. 4. Lösungsvorschläge Die Lagerzapfen sind in diesem Model noch nicht durchkonstruiert, werden aber der An- schauung halber in der vorgesehenen Position angedeutet. Die innere polygonale Kontur des Ringes wird in geschlossener Klappenstellung genau von den drei, je um 120° versetzten Flügeln ausgefüllt. Die Außenkante des Ringkörpers ver- läuft zirkulär. In Bild 4.19b wird ein Sachverhalt deutlich, der für alle weiteren, den Ringkörper betref- fenden Betrachtungen Geltung hat, setzt man die weiterentwickelte Flügelform als Kon- struktionsgrundlage für den Ringkörper voraus. Bei geöffneter Klappenstellung ragen in den Eckbereichen der polygonalen Ringinnenkontur die Materialüberstände, die zur Auf- nahme der Lagerzapfen dienen, in die Durchflußöffnung hinein. Dieser Sachverhalt wirkt sich nachteilig auf die strömungstechnischen Eigenschaften der Herzklappenprothese aus, ist aber infolge der Schwenkachslage und der daraus resultierenden Formgebung der Flügel unvermeidlich. In Kapitel 4.3. quot;Berechnung der optimalen Flügelgeometriequot; wurde bereits durch Variatio- nen der drei Flächenbereiche (Dreieckfläche, Rechteckfläche und Kreissegmentfläche) ei- nes Flügels die minimale Überstandsgröße für die Aufnahme der Lagerzapfen bestimmt, um die Strömungsbeeinträchtigung so gering wie möglich zu halten. Ein zusätzlicher Nachteil, den die kreisrunde Außenform des Basisteiles mit sich bringt, besteht darin, daß die Materialstärke des Ringes nicht konstant bleibt, sondern sich in ein- zelnen Bereichen vergrößert. Es kommt somit zu einer unnötigen Gewichtserhöhung, die durch eine Anpassung der Außenkontur des Ringes an seine Innenform vermieden werden kann. 54 Holl & Schmidt
