Energiewende Nordhessen
Technische und ökonomische Verknüpfung des
regionalen Strom- und Wärmemarktes
Stand 12. November 2013
Dr. Thorsten Ebert,
Vorstand Städtische Werke AG

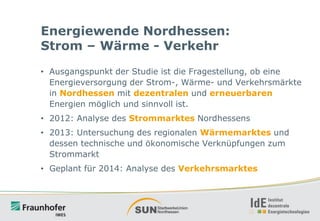

Energiewende Nordhessen:
Strom – Wärme - Verkehr
• Ausgangspunkt der Studie ist die Fragestellung, ob eine
Energieversorgung der Strom-, Wärme- und Verkehrsmärkte
in Nordhessen mit dezentralen und erneuerbaren
Energien möglich und sinnvoll ist.
• 2012: Analyse des Strommarktes Nordhessens
• 2013: Untersuchung des regionalen Wärmemarktes und
dessen technische und ökonomische Verknüpfungen zum
Strommarkt
• Geplant für 2014: Analyse des Verkehrsmarktes
1

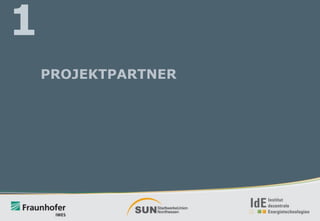

PROJEKTPARTNER
1

Stadtwerke Union Nordhessen – SUN
• Die SUN-Partner versorgen
rund 290.000 Menschen
mit Energie.
• Die SUN-Partner
beschäftigen
ca. 1.300 Mitarbeiter.
1

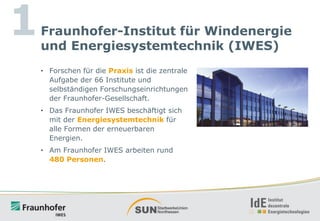

Fraunhofer-Institut für Windenergie
und Energiesystemtechnik (IWES)
• Forschen für die Praxis ist die zentrale
Aufgabe der 66 Institute und
selbständigen Forschungseinrichtungen
der Fraunhofer-Gesellschaft.

• Das Fraunhofer IWES beschäftigt sich
mit der Energiesystemtechnik für
alle Formen der erneuerbaren
Energien.
• Am Fraunhofer IWES arbeiten rund
480 Personen.
1

Institut dezentrale
Energietechnologien (IdE)
• Das IdE ist ein
anwendungsorientiertes
Forschungsinstitut an der Universität
Kassel.

• Der inhaltliche Schwerpunkt des
Instituts liegt auf einer
ganzheitlichen Betrachtung der
Energiebedarfsfelder Strom und
Wärme, einschließlich der
Elektroenergieversorgung für die
Mobilität.
2

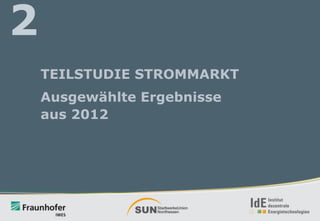

TEILSTUDIE STROMMARKT

Ausgewählte Ergebnisse
aus 2012
2

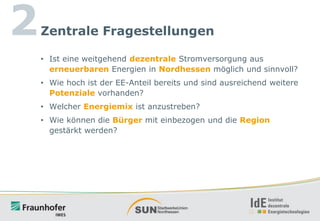

Zentrale Fragestellungen
• Ist eine weitgehend dezentrale Stromversorgung aus
erneuerbaren Energien in Nordhessen möglich und sinnvoll?
• Wie hoch ist der EE-Anteil bereits und sind ausreichend weitere
Potenziale vorhanden?
• Welcher Energiemix ist anzustreben?
• Wie können die Bürger mit einbezogen und die Region
gestärkt werden?
2

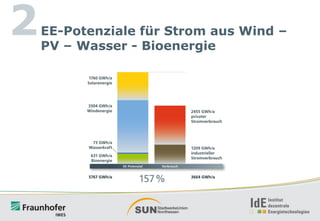

EE-Potenziale für Strom aus Wind –
PV – Wasser - Bioenergie
2

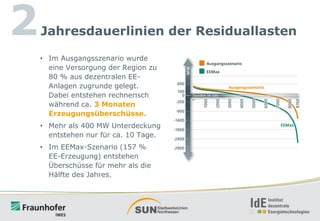

Jahresdauerlinien der Residuallasten
• Im Ausgangsszenario wurde
eine Versorgung der Region zu
80 % aus dezentralen EEAnlagen zugrunde gelegt.
Dabei entstehen rechnerisch
während ca. 3 Monaten
Erzeugungsüberschüsse.
• Mehr als 400 MW Unterdeckung
entstehen nur für ca. 10 Tage.
• Im EEMax-Szenario (157 %
EE-Erzeugung) entstehen
Überschüsse für mehr als die
Hälfte des Jahres.
2

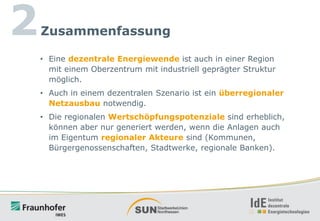

Zusammenfassung
• Eine dezentrale Energiewende ist auch in einer Region
mit einem Oberzentrum mit industriell geprägter Struktur
möglich.
• Auch in einem dezentralen Szenario ist ein überregionaler
Netzausbau notwendig.
• Die regionalen Wertschöpfungspotenziale sind erheblich,
können aber nur generiert werden, wenn die Anlagen auch
im Eigentum regionaler Akteure sind (Kommunen,
Bürgergenossenschaften, Stadtwerke, regionale Banken).
3

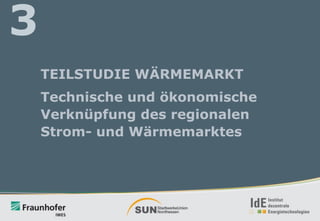

TEILSTUDIE WÄRMEMARKT

Technische und ökonomische
Verknüpfung des regionalen
Strom- und Wärmemarktes
3

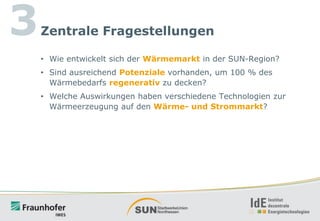

Zentrale Fragestellungen
• Wie entwickelt sich der Wärmemarkt in der SUN-Region?
• Sind ausreichend Potenziale vorhanden, um 100 % des
Wärmebedarfs regenerativ zu decken?
• Welche Auswirkungen haben verschiedene Technologien zur
Wärmeerzeugung auf den Wärme- und Strommarkt?
4
TEILSTUDIE WÄRMEMARKT

Bestandsanalyse
4

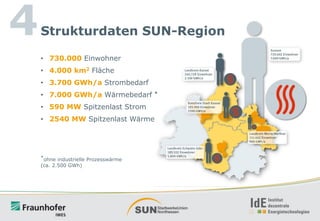

Strukturdaten SUN-Region
• 730.000 Einwohner
• 4.000 km2 Fläche
• 3.700 GWh/a Strombedarf
• 7.000 GWh/a Wärmebedarf

*

• 590 MW Spitzenlast Strom
• 2540 MW Spitzenlast Wärme

*ohne industrielle Prozesswärme

(ca. 2.500 GWh)
4

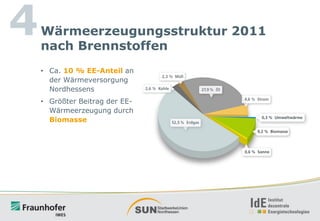

Wärmeerzeugungsstruktur 2011
nach Brennstoffen
• Ca. 10 % EE-Anteil an
der Wärmeversorgung
Nordhessens
• Größter Beitrag der EEWärmeerzeugung durch
Biomasse
4

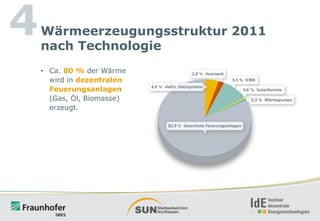

Wärmeerzeugungsstruktur 2011
nach Technologie
• Ca. 80 % der Wärme
wird in dezentralen
Feuerungsanlagen
(Gas, Öl, Biomasse)
erzeugt.
4

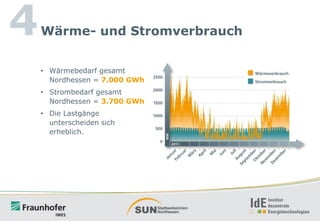

Wärme- und Stromverbrauch
• Wärmebedarf gesamt
Nordhessen = 7.000 GWh
• Strombedarf gesamt
Nordhessen = 3.700 GWh

• Die Lastgänge
unterscheiden sich
erheblich.
5

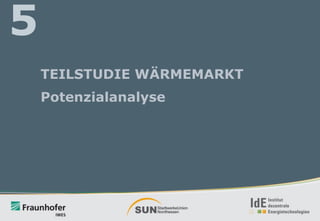

TEILSTUDIE WÄRMEMARKT

Potenzialanalyse
5

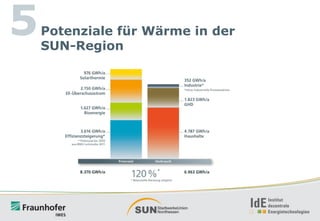

Potenziale für Wärme in der
SUN-Region
5

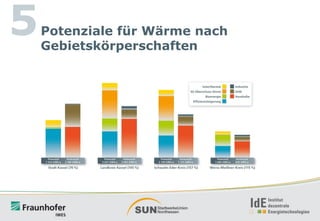

Potenziale für Wärme nach
Gebietskörperschaften
5

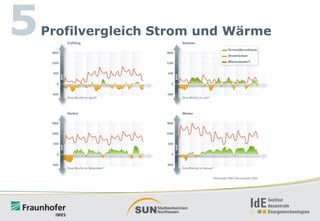

Profilvergleich Strom und Wärme
5

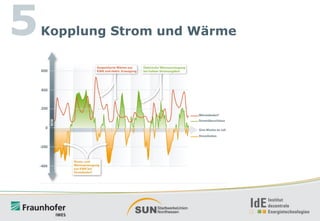

Kopplung Strom und Wärme
6
TEILSTUDIE WÄRMEMARKT

Szenarien
6

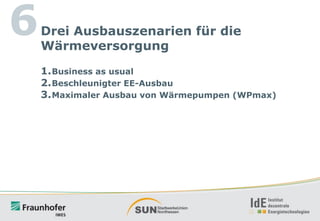

Drei Ausbauszenarien für die
Wärmeversorgung
1. Business as usual
2. Beschleunigter EE-Ausbau
3. Maximaler Ausbau von Wärmepumpen (WPmax)
6

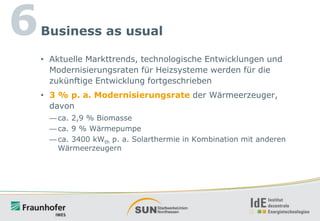

Business as usual
• Aktuelle Markttrends, technologische Entwicklungen und
Modernisierungsraten für Heizsysteme werden für die
zukünftige Entwicklung fortgeschrieben
• 3 % p. a. Modernisierungsrate der Wärmeerzeuger,
davon
— ca. 2,9 % Biomasse
— ca. 9 % Wärmepumpe
— ca. 3400 kWth p. a. Solarthermie in Kombination mit anderen
Wärmeerzeugern
6

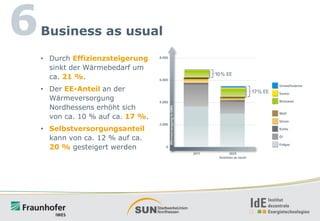

Business as usual
• Durch Effizienzsteigerung
sinkt der Wärmebedarf um
ca. 21 %.

• Der EE-Anteil an der
Wärmeversorgung
Nordhessens erhöht sich
von ca. 10 % auf ca. 17 %.
• Selbstversorgungsanteil
kann von ca. 12 % auf ca.
20 % gesteigert werden
6

Beschleunigter EE-Ausbau
• Beschleunigte Modernisierung der Heiztechnologien
(5 % p. a.)

• Anteil regenerativer Energieträger an Neuinstallationen im
Vergleich zum Business-as-usual-Szenario wird verdoppelt:
— ca. 6 %
— ca. 18 %

Biomasse
Wärmepumpe

• Daraus resultiert: Absolute EE-Zubauzahlen
verdreifachen sich.
• ca. 11.300 kWth p.a. Solarthermie in Kombination mit
anderen Wärmeerzeugern
6

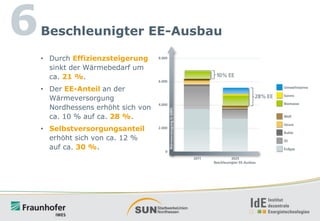

Beschleunigter EE-Ausbau
• Durch Effizienzsteigerung
sinkt der Wärmebedarf um
ca. 21 %.

• Der EE-Anteil an der
Wärmeversorgung
Nordhessens erhöht sich von
ca. 10 % auf ca. 28 %.
• Selbstversorgungsanteil
erhöht sich von ca. 12 %
auf ca. 30 %.
6

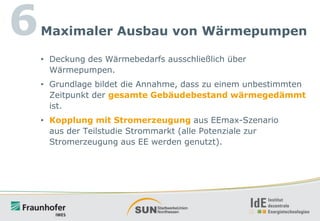

Maximaler Ausbau von Wärmepumpen
• Deckung des Wärmebedarfs ausschließlich über
Wärmepumpen.

• Grundlage bildet die Annahme, dass zu einem unbestimmten
Zeitpunkt der gesamte Gebäudebestand wärmegedämmt
ist.
• Kopplung mit Stromerzeugung aus EEmax-Szenario
aus der Teilstudie Strommarkt (alle Potenziale zur
Stromerzeugung aus EE werden genutzt).
6

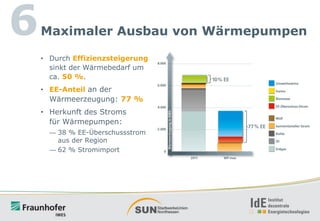

Maximaler Ausbau von Wärmepumpen
• Durch Effizienzsteigerung
sinkt der Wärmebedarf um
ca. 50 %.

• EE-Anteil an der

Wärmeerzeugung: 77 %
• Herkunft des Stroms
für Wärmepumpen:
— 38 % EE-Überschussstrom
aus der Region
— 62 % Stromimport
6

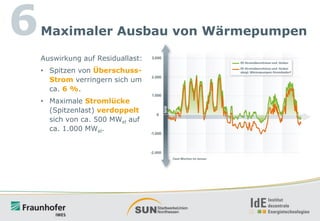

Maximaler Ausbau von Wärmepumpen
Auswirkung auf Residuallast:
• Spitzen von ÜberschussStrom verringern sich um
ca. 6 %.
• Maximale Stromlücke
(Spitzenlast) verdoppelt
sich von ca. 500 MWel auf
ca. 1.000 MWel.
6

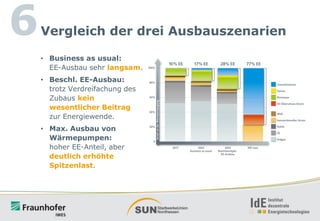

Vergleich der drei Ausbauszenarien
• Business as usual:
EE-Ausbau sehr langsam.
• Beschl. EE-Ausbau:
trotz Verdreifachung des
Zubaus kein
wesentlicher Beitrag
zur Energiewende.

• Max. Ausbau von
Wärmepumpen:
hoher EE-Anteil, aber
deutlich erhöhte
Spitzenlast.
7

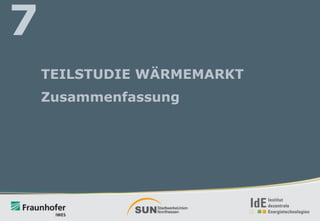

TEILSTUDIE WÄRMEMARKT

Zusammenfassung
7

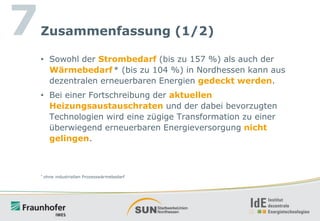

Zusammenfassung (1/2)
• Sowohl der Strombedarf (bis zu 157 %) als auch der
Wärmebedarf * (bis zu 104 %) in Nordhessen kann aus
dezentralen erneuerbaren Energien gedeckt werden.
• Bei einer Fortschreibung der aktuellen
Heizungsaustauschraten und der dabei bevorzugten
Technologien wird eine zügige Transformation zu einer
überwiegend erneuerbaren Energieversorgung nicht
gelingen.

*

ohne industriellen Prozesswärmebedarf
7

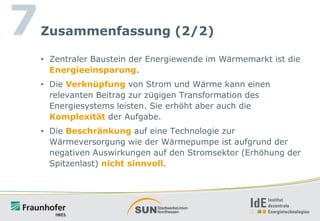

Zusammenfassung (2/2)
• Zentraler Baustein der Energiewende im Wärmemarkt ist die
Energieeinsparung.

• Die Verknüpfung von Strom und Wärme kann einen
relevanten Beitrag zur zügigen Transformation des
Energiesystems leisten. Sie erhöht aber auch die
Komplexität der Aufgabe.
• Die Beschränkung auf eine Technologie zur
Wärmeversorgung wie der Wärmepumpe ist aufgrund der
negativen Auswirkungen auf den Stromsektor (Erhöhung der
Spitzenlast) nicht sinnvoll.
8

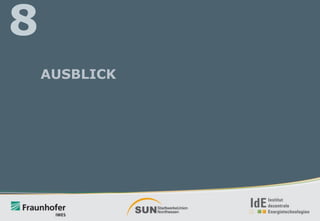

AUSBLICK
8

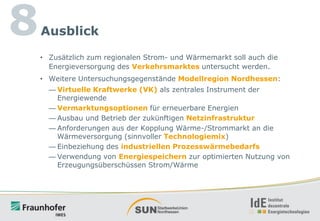

Ausblick
• Zusätzlich zum regionalen Strom- und Wärmemarkt soll auch die
Energieversorgung des Verkehrsmarktes untersucht werden.
• Weitere Untersuchungsgegenstände Modellregion Nordhessen:
— Virtuelle Kraftwerke (VK) als zentrales Instrument der
Energiewende
— Vermarktungsoptionen für erneuerbare Energien
— Ausbau und Betrieb der zukünftigen Netzinfrastruktur
— Anforderungen aus der Kopplung Wärme-/Strommarkt an die
Wärmeversorgung (sinnvoller Technologiemix)
— Einbeziehung des industriellen Prozesswärmebedarfs
— Verwendung von Energiespeichern zur optimierten Nutzung von
Erzeugungsüberschüssen Strom/Wärme

Weitere ähnliche Inhalte

Was ist angesagt?

Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...
Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...
Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...
engineeringzhaw

Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn
Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt SolothurnTrends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn
Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn
engineeringzhaw

Energie aus Abfall - eine Zukunftslösung?
Energie aus Abfall - eine Zukunftslösung?Energie aus Abfall - eine Zukunftslösung?
Energie aus Abfall - eine Zukunftslösung?
engineeringzhaw

Kraftwerk Uckermark – auf dem Weg in die Energiezukunft
Kraftwerk Uckermark – auf dem Weg in die EnergiezukunftKraftwerk Uckermark – auf dem Weg in die Energiezukunft
Kraftwerk Uckermark – auf dem Weg in die Energiezukunft
engineeringzhaw

Solartechnik: Thermische contra photovoltaische Nutzung der Sonne
Solartechnik: Thermische contra photovoltaische Nutzung der SonneSolartechnik: Thermische contra photovoltaische Nutzung der Sonne
Solartechnik: Thermische contra photovoltaische Nutzung der Sonne
engineeringzhaw

Solarstrom intelligent verheizen
Solarstrom intelligent verheizenSolarstrom intelligent verheizen
Solarstrom intelligent verheizen
engineeringzhaw

Präsentation Energieagentur Berghamer & Penzkofer
Präsentation Energieagentur Berghamer & PenzkoferPräsentation Energieagentur Berghamer & Penzkofer
Präsentation Energieagentur Berghamer & Penzkofer
NahwaermeMardorf

PV Solar Module kommissioniert B2C Endkunden
PV Solar Module kommissioniert B2C EndkundenPV Solar Module kommissioniert B2C Endkunden
PV Solar Module kommissioniert B2C Endkunden
jutta Hertel

Wienerumweltanshaft
WienerumweltanshaftWienerumweltanshaft
WienerumweltanshaftAhmad Eid

Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)
Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)
Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)
jutta Hertel

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)
jutta Hertel

Virtuelle kraftwerke
Virtuelle kraftwerkeVirtuelle kraftwerke
Virtuelle kraftwerke
EuWo GmbH

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)
jutta Hertel

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)
jutta Hertel

Strom und wärmegewinnung aus biomasse
Strom und wärmegewinnung aus biomasseStrom und wärmegewinnung aus biomasse
Strom und wärmegewinnung aus biomasse
IbounigGottfried

Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter
Rado Irgl

Quartierwärmeverbünde: Chance und Herausforderung zugleich
Quartierwärmeverbünde: Chance und Herausforderung zugleichQuartierwärmeverbünde: Chance und Herausforderung zugleich
Quartierwärmeverbünde: Chance und Herausforderung zugleich
engineeringzhaw


Was ist angesagt? (18)

Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...
Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...
Die Rolle von Photovoltaik und Solarthermie in Kombination mit Wärmepumpen fü...

Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn
Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt SolothurnTrends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn
Trends in der urbanen Wärmeversorgung - Hybridwerk Aarmatt Solothurn

Energie aus Abfall - eine Zukunftslösung?
Energie aus Abfall - eine Zukunftslösung?Energie aus Abfall - eine Zukunftslösung?
Energie aus Abfall - eine Zukunftslösung?

Kraftwerk Uckermark – auf dem Weg in die Energiezukunft
Kraftwerk Uckermark – auf dem Weg in die EnergiezukunftKraftwerk Uckermark – auf dem Weg in die Energiezukunft
Kraftwerk Uckermark – auf dem Weg in die Energiezukunft

Solartechnik: Thermische contra photovoltaische Nutzung der Sonne
Solartechnik: Thermische contra photovoltaische Nutzung der SonneSolartechnik: Thermische contra photovoltaische Nutzung der Sonne
Solartechnik: Thermische contra photovoltaische Nutzung der Sonne

Solarstrom intelligent verheizen
Solarstrom intelligent verheizenSolarstrom intelligent verheizen
Solarstrom intelligent verheizen

Präsentation Energieagentur Berghamer & Penzkofer
Präsentation Energieagentur Berghamer & PenzkoferPräsentation Energieagentur Berghamer & Penzkofer
Präsentation Energieagentur Berghamer & Penzkofer

PV Solar Module kommissioniert B2C Endkunden
PV Solar Module kommissioniert B2C EndkundenPV Solar Module kommissioniert B2C Endkunden
PV Solar Module kommissioniert B2C Endkunden

Wienerumweltanshaft
WienerumweltanshaftWienerumweltanshaft
Wienerumweltanshaft

Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)
Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)
Solar Batteriespeicher / Solar battery storage systems B2C (Endkundenpreise)

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)

Virtuelle kraftwerke
Virtuelle kraftwerkeVirtuelle kraftwerke
Virtuelle kraftwerke

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)

OF_2014_PP
OF_2014_PPOF_2014_PP
OF_2014_PP

Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)Pv solar and_energy_storage_systems_b2c (Endkunden)
Pv solar and_energy_storage_systems_b2c (Endkunden)

Strom und wärmegewinnung aus biomasse
Strom und wärmegewinnung aus biomasseStrom und wärmegewinnung aus biomasse
Strom und wärmegewinnung aus biomasse

Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter Strom und wärmegewinnung aus biomasse - Volter
Strom und wärmegewinnung aus biomasse - Volter

Quartierwärmeverbünde: Chance und Herausforderung zugleich
Quartierwärmeverbünde: Chance und Herausforderung zugleichQuartierwärmeverbünde: Chance und Herausforderung zugleich
Quartierwärmeverbünde: Chance und Herausforderung zugleich


Ähnlich wie Energiewende Nordhessen - technische und ökonomische Verknüpfung des regionalen Strom - und Wärmemarktes - SUN/Fraunhofer IWES/IdE

100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...
100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...
100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...
Oeko-Institut

Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühring
Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühringVorstellung sws klimaschutzkonzept_projekte. wolfgang bühring
Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühringMetropolsolar

BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKUBID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
Berliner Informationsdienst

Vision des Bundes zur Energiespeicherung
Vision des Bundes zur EnergiespeicherungVision des Bundes zur Energiespeicherung
Vision des Bundes zur Energiespeicherung
Thearkvalais

"Modell Deutschland" - Elektrizitätsversorgung
"Modell Deutschland" - Elektrizitätsversorgung"Modell Deutschland" - Elektrizitätsversorgung
"Modell Deutschland" - Elektrizitätsversorgung
WWF Deutschland

Stadtwerke Wolfhagen Wolfhager Energieweg
Stadtwerke Wolfhagen Wolfhager EnergiewegStadtwerke Wolfhagen Wolfhager Energieweg
Stadtwerke Wolfhagen Wolfhager Energieweg
Stadtwerke Wolfhagen

Vorlesung 2009 biomasse2
Vorlesung 2009 biomasse2Vorlesung 2009 biomasse2
Vorlesung 2009 biomasse2arjun

Planification intégrée de ressources de la production d’électricité jusqu’au ...
Planification intégrée de ressources de la production d’électricité jusqu’au ...Planification intégrée de ressources de la production d’électricité jusqu’au ...
Planification intégrée de ressources de la production d’électricité jusqu’au ...
Thearkvalais

Broschuere swisssolar deutsch
Broschuere swisssolar deutschBroschuere swisssolar deutsch
Broschuere swisssolar deutsch
TobiasKammerhofer

Stromspeicher – Schlüssel zur Energiewende
Stromspeicher – Schlüssel zur EnergiewendeStromspeicher – Schlüssel zur Energiewende
Stromspeicher – Schlüssel zur Energiewende
Vattenfall_de

Keynote: Speicher – Ein weiter Weg zur Marktreife
Keynote: Speicher – Ein weiter Weg zur MarktreifeKeynote: Speicher – Ein weiter Weg zur Marktreife
Keynote: Speicher – Ein weiter Weg zur Marktreife
Vattenfall_de

"Modell Deutschland" - Flyer zur Studie
"Modell Deutschland" - Flyer zur Studie"Modell Deutschland" - Flyer zur Studie
"Modell Deutschland" - Flyer zur Studie
WWF Deutschland

Intégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produitIntégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produit
Thearkvalais

Kraftwerke Lingen
Kraftwerke LingenKraftwerke Lingen
Kraftwerke Lingen
dinomasch

Interview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsInterview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsmetropolsolar

Energiewende Nordhessen Studie Fraunhofer IWES SUN
Energiewende Nordhessen Studie Fraunhofer IWES SUNEnergiewende Nordhessen Studie Fraunhofer IWES SUN
Energiewende Nordhessen Studie Fraunhofer IWES SUN
Stadtwerke Wolfhagen

Energiestrategie 2050 - Nachgerechnet
Energiestrategie 2050 - NachgerechnetEnergiestrategie 2050 - Nachgerechnet
Energiestrategie 2050 - Nachgerechnet
Beat Schärz

Mps energie gespräch bergstraße longo
Mps energie gespräch bergstraße longoMps energie gespräch bergstraße longo
Mps energie gespräch bergstraße longometropolsolar

Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die UmweltEigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
engineeringzhaw


Ähnlich wie Energiewende Nordhessen - technische und ökonomische Verknüpfung des regionalen Strom - und Wärmemarktes - SUN/Fraunhofer IWES/IdE (20)

100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...
100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...
100% klimaneutrale Energieversorgung – der Beitrag Baden-Württembergs und sei...

Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühring
Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühringVorstellung sws klimaschutzkonzept_projekte. wolfgang bühring
Vorstellung sws klimaschutzkonzept_projekte. wolfgang bühring

BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKUBID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU
BID.workshop Energiepolitik für Parlamentsmitarbeiter - Präsentation VKU

Vision des Bundes zur Energiespeicherung
Vision des Bundes zur EnergiespeicherungVision des Bundes zur Energiespeicherung
Vision des Bundes zur Energiespeicherung

"Modell Deutschland" - Elektrizitätsversorgung
"Modell Deutschland" - Elektrizitätsversorgung"Modell Deutschland" - Elektrizitätsversorgung
"Modell Deutschland" - Elektrizitätsversorgung

Stadtwerke Wolfhagen Wolfhager Energieweg
Stadtwerke Wolfhagen Wolfhager EnergiewegStadtwerke Wolfhagen Wolfhager Energieweg
Stadtwerke Wolfhagen Wolfhager Energieweg

Vorlesung 2009 biomasse2
Vorlesung 2009 biomasse2Vorlesung 2009 biomasse2
Vorlesung 2009 biomasse2

Planification intégrée de ressources de la production d’électricité jusqu’au ...
Planification intégrée de ressources de la production d’électricité jusqu’au ...Planification intégrée de ressources de la production d’électricité jusqu’au ...
Planification intégrée de ressources de la production d’électricité jusqu’au ...

Broschuere swisssolar deutsch
Broschuere swisssolar deutschBroschuere swisssolar deutsch
Broschuere swisssolar deutsch

Stromspeicher – Schlüssel zur Energiewende
Stromspeicher – Schlüssel zur EnergiewendeStromspeicher – Schlüssel zur Energiewende
Stromspeicher – Schlüssel zur Energiewende

Keynote: Speicher – Ein weiter Weg zur Marktreife
Keynote: Speicher – Ein weiter Weg zur MarktreifeKeynote: Speicher – Ein weiter Weg zur Marktreife
Keynote: Speicher – Ein weiter Weg zur Marktreife

"Modell Deutschland" - Flyer zur Studie
"Modell Deutschland" - Flyer zur Studie"Modell Deutschland" - Flyer zur Studie
"Modell Deutschland" - Flyer zur Studie

Intégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produitIntégration des productions décentralisées: du projet au produit
Intégration des productions décentralisées: du projet au produit

Kraftwerke Lingen
Kraftwerke LingenKraftwerke Lingen
Kraftwerke Lingen

Interview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mpsInterview bannasch kurz 8 tv mps
Interview bannasch kurz 8 tv mps

Energiewende Nordhessen Studie Fraunhofer IWES SUN
Energiewende Nordhessen Studie Fraunhofer IWES SUNEnergiewende Nordhessen Studie Fraunhofer IWES SUN
Energiewende Nordhessen Studie Fraunhofer IWES SUN

Energiestrategie 2050 - Nachgerechnet
Energiestrategie 2050 - NachgerechnetEnergiestrategie 2050 - Nachgerechnet
Energiestrategie 2050 - Nachgerechnet

Gaskombikraftwerke
GaskombikraftwerkeGaskombikraftwerke
Gaskombikraftwerke

Mps energie gespräch bergstraße longo
Mps energie gespräch bergstraße longoMps energie gespräch bergstraße longo
Mps energie gespräch bergstraße longo

Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die UmweltEigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt
Eigenverbrauchs-Energielösungen - ein Business Case für Investoren & die Umwelt


Energiewende Nordhessen - technische und ökonomische Verknüpfung des regionalen Strom - und Wärmemarktes - SUN/Fraunhofer IWES/IdE

  • 1. Energiewende Nordhessen Technische und ökonomische Verknüpfung des regionalen Strom- und Wärmemarktes Stand 12. November 2013 Dr. Thorsten Ebert, Vorstand Städtische Werke AG
  • 2.
  • 3. Energiewende Nordhessen: Strom – Wärme - Verkehr • Ausgangspunkt der Studie ist die Fragestellung, ob eine Energieversorgung der Strom-, Wärme- und Verkehrsmärkte in Nordhessen mit dezentralen und erneuerbaren Energien möglich und sinnvoll ist. • 2012: Analyse des Strommarktes Nordhessens • 2013: Untersuchung des regionalen Wärmemarktes und dessen technische und ökonomische Verknüpfungen zum Strommarkt • Geplant für 2014: Analyse des Verkehrsmarktes
  • 5. 1 Stadtwerke Union Nordhessen – SUN • Die SUN-Partner versorgen rund 290.000 Menschen mit Energie. • Die SUN-Partner beschäftigen ca. 1.300 Mitarbeiter.
  • 6. 1 Fraunhofer-Institut für Windenergie und Energiesystemtechnik (IWES) • Forschen für die Praxis ist die zentrale Aufgabe der 66 Institute und selbständigen Forschungseinrichtungen der Fraunhofer-Gesellschaft. • Das Fraunhofer IWES beschäftigt sich mit der Energiesystemtechnik für alle Formen der erneuerbaren Energien. • Am Fraunhofer IWES arbeiten rund 480 Personen.
  • 7. 1 Institut dezentrale Energietechnologien (IdE) • Das IdE ist ein anwendungsorientiertes Forschungsinstitut an der Universität Kassel. • Der inhaltliche Schwerpunkt des Instituts liegt auf einer ganzheitlichen Betrachtung der Energiebedarfsfelder Strom und Wärme, einschließlich der Elektroenergieversorgung für die Mobilität.
  • 9. 2 Zentrale Fragestellungen • Ist eine weitgehend dezentrale Stromversorgung aus erneuerbaren Energien in Nordhessen möglich und sinnvoll? • Wie hoch ist der EE-Anteil bereits und sind ausreichend weitere Potenziale vorhanden? • Welcher Energiemix ist anzustreben? • Wie können die Bürger mit einbezogen und die Region gestärkt werden?
  • 10. 2 EE-Potenziale für Strom aus Wind – PV – Wasser - Bioenergie
  • 11. 2 Jahresdauerlinien der Residuallasten • Im Ausgangsszenario wurde eine Versorgung der Region zu 80 % aus dezentralen EEAnlagen zugrunde gelegt. Dabei entstehen rechnerisch während ca. 3 Monaten Erzeugungsüberschüsse. • Mehr als 400 MW Unterdeckung entstehen nur für ca. 10 Tage. • Im EEMax-Szenario (157 % EE-Erzeugung) entstehen Überschüsse für mehr als die Hälfte des Jahres.
  • 12. 2 Zusammenfassung • Eine dezentrale Energiewende ist auch in einer Region mit einem Oberzentrum mit industriell geprägter Struktur möglich. • Auch in einem dezentralen Szenario ist ein überregionaler Netzausbau notwendig. • Die regionalen Wertschöpfungspotenziale sind erheblich, können aber nur generiert werden, wenn die Anlagen auch im Eigentum regionaler Akteure sind (Kommunen, Bürgergenossenschaften, Stadtwerke, regionale Banken).
  • 13. 3 TEILSTUDIE WÄRMEMARKT Technische und ökonomische Verknüpfung des regionalen Strom- und Wärmemarktes
  • 14. 3 Zentrale Fragestellungen • Wie entwickelt sich der Wärmemarkt in der SUN-Region? • Sind ausreichend Potenziale vorhanden, um 100 % des Wärmebedarfs regenerativ zu decken? • Welche Auswirkungen haben verschiedene Technologien zur Wärmeerzeugung auf den Wärme- und Strommarkt?
  • 16. 4 Strukturdaten SUN-Region • 730.000 Einwohner • 4.000 km2 Fläche • 3.700 GWh/a Strombedarf • 7.000 GWh/a Wärmebedarf * • 590 MW Spitzenlast Strom • 2540 MW Spitzenlast Wärme *ohne industrielle Prozesswärme (ca. 2.500 GWh)
  • 17. 4 Wärmeerzeugungsstruktur 2011 nach Brennstoffen • Ca. 10 % EE-Anteil an der Wärmeversorgung Nordhessens • Größter Beitrag der EEWärmeerzeugung durch Biomasse
  • 18. 4 Wärmeerzeugungsstruktur 2011 nach Technologie • Ca. 80 % der Wärme wird in dezentralen Feuerungsanlagen (Gas, Öl, Biomasse) erzeugt.
  • 19. 4 Wärme- und Stromverbrauch • Wärmebedarf gesamt Nordhessen = 7.000 GWh • Strombedarf gesamt Nordhessen = 3.700 GWh • Die Lastgänge unterscheiden sich erheblich.
  • 21. 5 Potenziale für Wärme in der SUN-Region
  • 22. 5 Potenziale für Wärme nach Gebietskörperschaften
  • 26. 6 Drei Ausbauszenarien für die Wärmeversorgung 1. Business as usual 2. Beschleunigter EE-Ausbau 3. Maximaler Ausbau von Wärmepumpen (WPmax)
  • 27. 6 Business as usual • Aktuelle Markttrends, technologische Entwicklungen und Modernisierungsraten für Heizsysteme werden für die zukünftige Entwicklung fortgeschrieben • 3 % p. a. Modernisierungsrate der Wärmeerzeuger, davon — ca. 2,9 % Biomasse — ca. 9 % Wärmepumpe — ca. 3400 kWth p. a. Solarthermie in Kombination mit anderen Wärmeerzeugern
  • 28. 6 Business as usual • Durch Effizienzsteigerung sinkt der Wärmebedarf um ca. 21 %. • Der EE-Anteil an der Wärmeversorgung Nordhessens erhöht sich von ca. 10 % auf ca. 17 %. • Selbstversorgungsanteil kann von ca. 12 % auf ca. 20 % gesteigert werden
  • 29. 6 Beschleunigter EE-Ausbau • Beschleunigte Modernisierung der Heiztechnologien (5 % p. a.) • Anteil regenerativer Energieträger an Neuinstallationen im Vergleich zum Business-as-usual-Szenario wird verdoppelt: — ca. 6 % — ca. 18 % Biomasse Wärmepumpe • Daraus resultiert: Absolute EE-Zubauzahlen verdreifachen sich. • ca. 11.300 kWth p.a. Solarthermie in Kombination mit anderen Wärmeerzeugern
  • 30. 6 Beschleunigter EE-Ausbau • Durch Effizienzsteigerung sinkt der Wärmebedarf um ca. 21 %. • Der EE-Anteil an der Wärmeversorgung Nordhessens erhöht sich von ca. 10 % auf ca. 28 %. • Selbstversorgungsanteil erhöht sich von ca. 12 % auf ca. 30 %.
  • 31. 6 Maximaler Ausbau von Wärmepumpen • Deckung des Wärmebedarfs ausschließlich über Wärmepumpen. • Grundlage bildet die Annahme, dass zu einem unbestimmten Zeitpunkt der gesamte Gebäudebestand wärmegedämmt ist. • Kopplung mit Stromerzeugung aus EEmax-Szenario aus der Teilstudie Strommarkt (alle Potenziale zur Stromerzeugung aus EE werden genutzt).
  • 32. 6 Maximaler Ausbau von Wärmepumpen • Durch Effizienzsteigerung sinkt der Wärmebedarf um ca. 50 %. • EE-Anteil an der Wärmeerzeugung: 77 % • Herkunft des Stroms für Wärmepumpen: — 38 % EE-Überschussstrom aus der Region — 62 % Stromimport
  • 33. 6 Maximaler Ausbau von Wärmepumpen Auswirkung auf Residuallast: • Spitzen von ÜberschussStrom verringern sich um ca. 6 %. • Maximale Stromlücke (Spitzenlast) verdoppelt sich von ca. 500 MWel auf ca. 1.000 MWel.
  • 34. 6 Vergleich der drei Ausbauszenarien • Business as usual: EE-Ausbau sehr langsam. • Beschl. EE-Ausbau: trotz Verdreifachung des Zubaus kein wesentlicher Beitrag zur Energiewende. • Max. Ausbau von Wärmepumpen: hoher EE-Anteil, aber deutlich erhöhte Spitzenlast.
  • 36. 7 Zusammenfassung (1/2) • Sowohl der Strombedarf (bis zu 157 %) als auch der Wärmebedarf * (bis zu 104 %) in Nordhessen kann aus dezentralen erneuerbaren Energien gedeckt werden. • Bei einer Fortschreibung der aktuellen Heizungsaustauschraten und der dabei bevorzugten Technologien wird eine zügige Transformation zu einer überwiegend erneuerbaren Energieversorgung nicht gelingen. * ohne industriellen Prozesswärmebedarf
  • 37. 7 Zusammenfassung (2/2) • Zentraler Baustein der Energiewende im Wärmemarkt ist die Energieeinsparung. • Die Verknüpfung von Strom und Wärme kann einen relevanten Beitrag zur zügigen Transformation des Energiesystems leisten. Sie erhöht aber auch die Komplexität der Aufgabe. • Die Beschränkung auf eine Technologie zur Wärmeversorgung wie der Wärmepumpe ist aufgrund der negativen Auswirkungen auf den Stromsektor (Erhöhung der Spitzenlast) nicht sinnvoll.
  • 39. 8 Ausblick • Zusätzlich zum regionalen Strom- und Wärmemarkt soll auch die Energieversorgung des Verkehrsmarktes untersucht werden. • Weitere Untersuchungsgegenstände Modellregion Nordhessen: — Virtuelle Kraftwerke (VK) als zentrales Instrument der Energiewende — Vermarktungsoptionen für erneuerbare Energien — Ausbau und Betrieb der zukünftigen Netzinfrastruktur — Anforderungen aus der Kopplung Wärme-/Strommarkt an die Wärmeversorgung (sinnvoller Technologiemix) — Einbeziehung des industriellen Prozesswärmebedarfs — Verwendung von Energiespeichern zur optimierten Nutzung von Erzeugungsüberschüssen Strom/Wärme
