Effective Blueprints for Forms 2 Oracle ADF
Das Dokument beschreibt effektive Entwurfsmuster für die Implementierung von Dialogen in Oracle ADF-Anwendungen, insbesondere für die Übertragung von Forms-Anwendungen in moderne user-interaktive Umgebungen. Es werden spezifische Herausforderungen und Lösungsansätze behandelt, darunter die Entwicklung von Formularen und Dialogen, Validation, und der Umgang mit Sperrmechanismen für Business-Objekte. Zudem wird die Bedeutung von flexiblen und wartbaren Design-Patterns hervorgehoben, die sowohl für erfahrene Entwickler als auch für Anfänger zugänglich sind.
Effective Blueprints for Forms 2 Oracle ADF
- 1. EFFEKTIVE BLUEPRINTS FÜR FORMS2ADF UlrichGerkmann-Bartels und Andreas Koop DOAG 2013
- 2. ÜBER MICH Andreas Koop Geschäftsführung& Consultant Oracle Technologies Beratung, Training Oracle Technologie ADF Certified Implementation Specialist Community DOAG, ADF EMG, ADF German Community, Twitter @multikoop Blog Technical http://multikoop.blogspot.com Sonstiges http://www.enpit.de/blog 2
- 3. ÜBER MICH Ulrich Gerkmann-Bartels Geschäftsführung& Consultant Oracle Technologies Beratung, Training Oracle Technologie ADF Certified Implementation Specialist Community DOAG, ADF EMG, ADF German Community, Twitter @Gerkmann-Bartels Blog Technical http://maybe-interesting.blogspot.com Sonstiges http://www.enpit.de/blog Ulrich Gerkmann-Bartels 3
- 4. ENTERPRISE PRAGMATIC IT Consulting OracleBusiness Intelligence Training Oracle WebCenter Oracle ADF ADF Mobile Oracle Fusion Middleware 4 Development Oracle WebLogic
- 5.

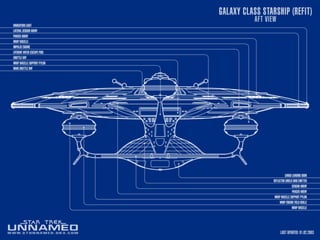

- 7. BLUEPRINT ALS SPRACHBILD ‣ Ein Bauplan ‣ „...Metaphorischsteht das eigentlich rein technologisch gemeinte Wort Blaupause für ein maßgebendes Urmodell oder einen Masterplan...“* ‣ Kommunikationshilfe -> Design Pattern ‣ Design und Implementierungsvorgabe * Wikipedia: Blaupause - Verwendung als Sprachbild DOAG 2013
- 8. FOKUS ‣ Die neue Applikationsoll in der Darstellung und User Interaktion der Forms - Anwendung gleichen. ‣ Business Logik befindet sich in der Datenbank ‣ Ergänzender und unterstützender Datenbankcode ist akzeptabel ‣ Bestehendes Entwicklungsteam soll sich in der Lernphase und Weiterentwicklung wiederfinden DOAG 2013
- 9.
- 10.
- 12.
- 13. HERAUSFORDERUNG ‣ Ein Dialog sollals ein Konstrukt im Konzept erkennbar sein ‣ Dialoge sollen keine separaten Datenbankverbindung öffnen ‣ Formulare sollen auch in anderen Rahmenapplikationen einsetzbar sein ‣ Formulare im Dialog sollen ggfs. eigenen Transaktionsrahmen setzen ‣ Dialoge sollen sehr einfach aus der ganzen Applikation aufrufbar sein. DOAG 2013
- 14. BLUEPRINT 1. (Ggfs.) Dialog -Applikation / Workspace im JDeveloper erstellen 2. Dialog basierend auf dialog-template.jsf erstellen 3. Dialog BTF basierend auf dialog-copytemplate.xml erstellen 4. Form basierend auf form-template.jsf erstellen 5. Dialog BTF durch View und MethodeActivity auffüllen 6. DOAG 2013 enpit.sample.dlgfrm Punkt 1. - 4. sind prinzipiell durch einen Wizard generierbar. Binding in der Form umsetzen 14
- 15. form-template.jsf DESIGN form.jsff Menu Register Use Existing Transactionif Possible Share Datacontrols with calling task flow entry dialog-btf dialog-copy-btf-template dialog.jsf codename.dialog dialog-template.jsf dialog-base-btf DialogManager Scope:View adfc-config.xml DOAG 2013 Dialog: Vollständige ausführbare Benutzeroberfläche Form: Teil eines Benutzerinterfaces 15

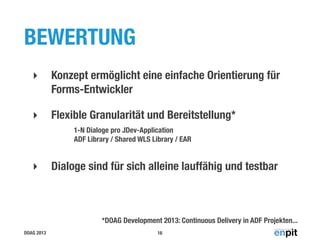

- 16. BEWERTUNG ‣ Konzept ermöglicht eineeinfache Orientierung für Forms-Entwickler ‣ Flexible Granularität und Bereitstellung* 1-N Dialoge pro JDev-Application ADF Library / Shared WLS Library / EAR ‣ Dialoge sind für sich alleine lauffähig und testbar *DOAG Development 2013: Continuous Delivery in ADF Projekten... DOAG 2013 16
- 17.

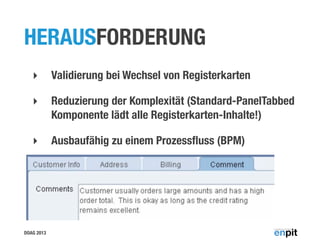

- 18. HERAUSFORDERUNG ‣ Validierung bei Wechselvon Registerkarten ‣ Reduzierung der Komplexität (Standard-PanelTabbed Komponente lädt alle Registerkarten-Inhalte!) ‣ Ausbaufähig zu einem Prozessfluss (BPM) DOAG 2013
- 19. BLUEPRINT ‣ Register als ADFTrain mit Validierung DnD DOAG 2013

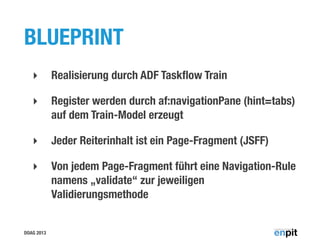

- 20. BLUEPRINT ‣ Realisierung durch ADFTaskflow Train ‣ Register werden durch af:navigationPane (hint=tabs) auf dem Train-Model erzeugt ‣ Jeder Reiterinhalt ist ein Page-Fragment (JSFF) ‣ Von jedem Page-Fragment führt eine Navigation-Rule namens „validate“ zur jeweiligen Validierungsmethode DOAG 2013
- 21. DESIGN BTF als Train tabs-template.jsf Tabsby navigationPane on TrainModel! DOAG 2013 tabs-template-btf TabsController Scope:PageFlow TabsViewBean Scope:View #{pageFlowScope.TabsController.afterValidate}

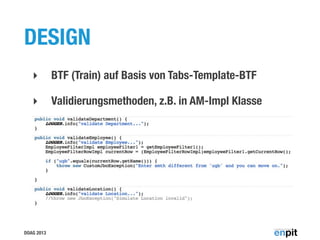

- 22. DESIGN ‣ BTF (Train) aufBasis von Tabs-Template-BTF ‣ Validierungsmethoden, z.B. in AM-Impl Klasse DOAG 2013
- 23. BEWERTUNG ‣ Clean and SimpleDesign Pattern ‣ Die Vorgehensweise ist für ADF Rookies / Forms Veteranen transparent und wartbar ‣ Ausbaufähig zu einem Prozessablauf (da bereits als Train implementiert ;) DOAG 2013
- 24.
- 25. HERAUSFORDERUNG ‣ Suchdialoge in klassischenForms-Anwendungen sind meist sehr komplex und umfangreich ‣ ADF BC ViewCriteria Ansatz ist zu unflexibel. Es lassen sich nur wenige Anpassungen vornehmen ‣ Beispiel DOAG 2013
- 26. BLUEPRINT ‣ ValueHolder VO definieren ‣ ValueHolderVO-Instanz im AM exponieren DOAG 2013 26

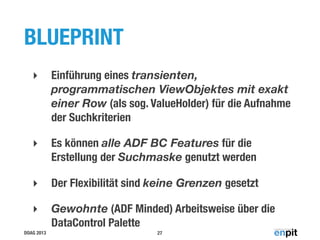

- 27. BLUEPRINT ‣ Einführung eines transienten, programmatischenViewObjektes mit exakt einer Row (als sog. ValueHolder) für die Aufnahme der Suchkriterien ‣ Es können alle ADF BC Features für die Erstellung der Suchmaske genutzt werden ‣ Der Flexibilität sind keine Grenzen gesetzt ‣ Gewohnte (ADF Minded) Arbeitsweise über die DataControl Palette DOAG 2013 27
- 28.

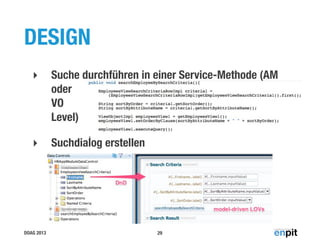

- 29. DESIGN ‣ Suche durchführen ineiner Service-Methode (AM oder VO Level) ‣ Suchdialog erstellen DOAG 2013 29

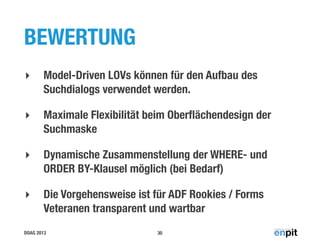

- 30. BEWERTUNG ‣ Model-Driven LOVs könnenfür den Aufbau des Suchdialogs verwendet werden. ‣ Maximale Flexibilität beim Oberflächendesign der Suchmaske ‣ Dynamische Zusammenstellung der WHERE- und ORDER BY-Klausel möglich (bei Bedarf) ‣ Die Vorgehensweise ist für ADF Rookies / Forms Veteranen transparent und wartbar DOAG 2013 30
- 31.
- 32. HERAUSFORDERUNG ‣ Sperren von BusinessObjekten / Datensätzen über einen längeren Zeitraum ohne einen physikalischen Sperre (Lock) zuhalten ‣ Nutzen von Connection Pooling DOAG 2013
- 33. BLUEPRINT throw exception if businessobject is locked ! DOAG 2013 33
- 34. DESIGN ‣ Erweiterung der Tabellenoder eigenen Datenstruktur zur Verwaltung einer Sperre ‣ Prüfung der Sperre durch generierte Trigger oder Programmablauf ‣ Keep-Alive durch (ADF-) Anwendung notwendig ‣ Automatische entfernen einer Sperre durch Datenbank - Job DOAG 2013 34
- 35.
- 36.
- 37. BEWERTUNG ‣ Konzept lässt sichtransparent in bestehende Datenbankanwendungen einführen. ‣ Löst nicht die Problematik von globalen Packagevariablen und im Code gesetzten Locks. ‣ Erfordert ein eigenes Management der Sperre ‣ Durch Integration in Dialog Task Flow Template leicht nutzbar DOAG 2013 37
- 38.
- 39.
- 40.
- 41. VIELEN DANK FÜRIHRE AUFMERKSAMKEIT Join our team We‘re HIRING ! HABEN SIE NOCH FRAGEN?
