PARKRAUMBEWIRTSCHAFTUNG
MIT ADF MOBILE CLIENT ?

Ulrich Gerkmann-Bartels
CEO & Consultant
Oracle Technologies

Volker Linz
Systemberater
Oracle Deutschland B.V. & Co. KG

DOAG Conference 2013, Nürnberg

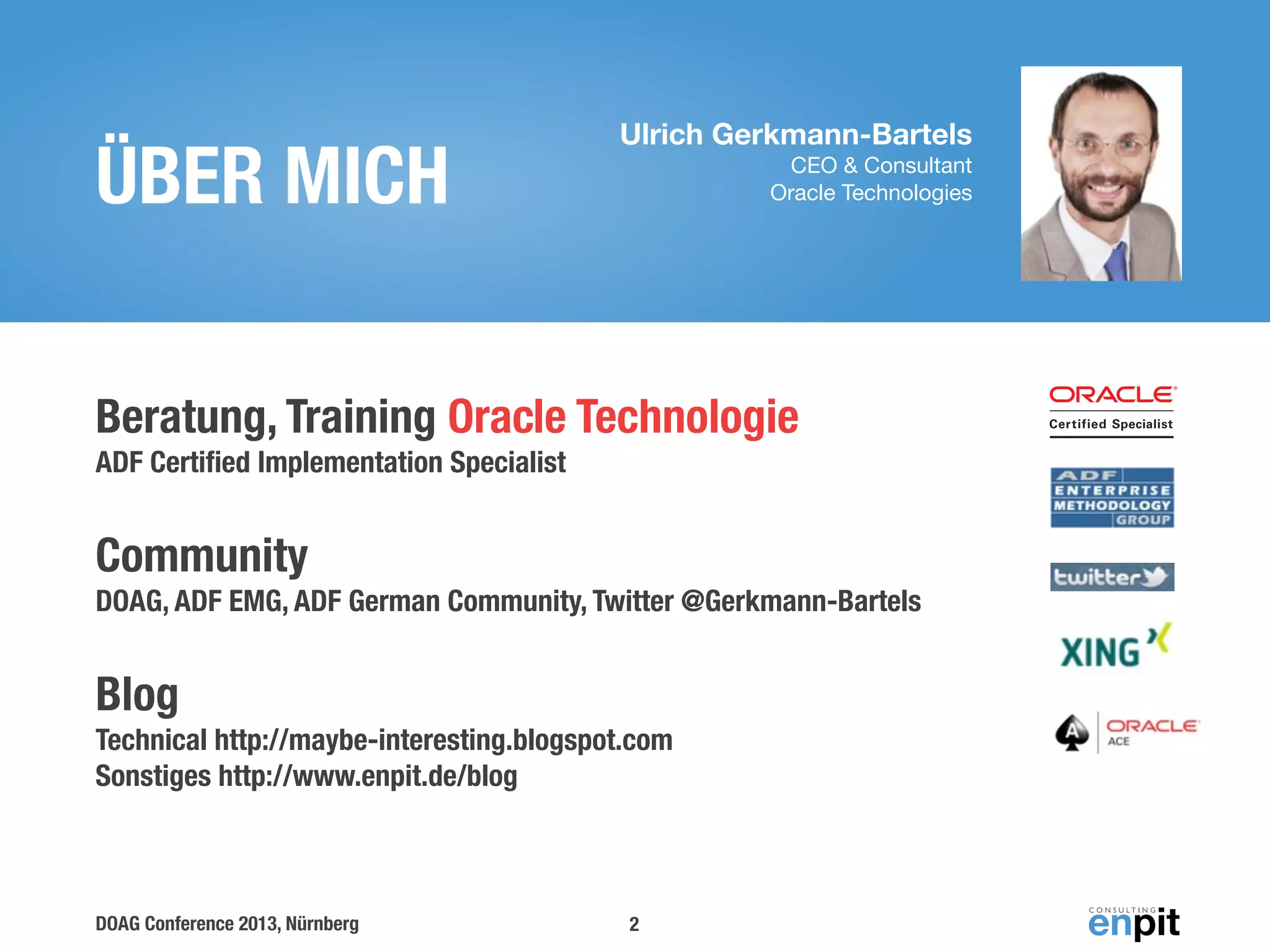

ÜBER MICH

Ulrich Gerkmann-Bartels
CEO & Consultant
Oracle Technologies

Beratung, Training Oracle Technologie
ADF Certiﬁed Implementation Specialist

Community
DOAG, ADF EMG, ADF German Community, Twitter @Gerkmann-Bartels

Blog
Technical http://maybe-interesting.blogspot.com
Sonstiges http://www.enpit.de/blog


2

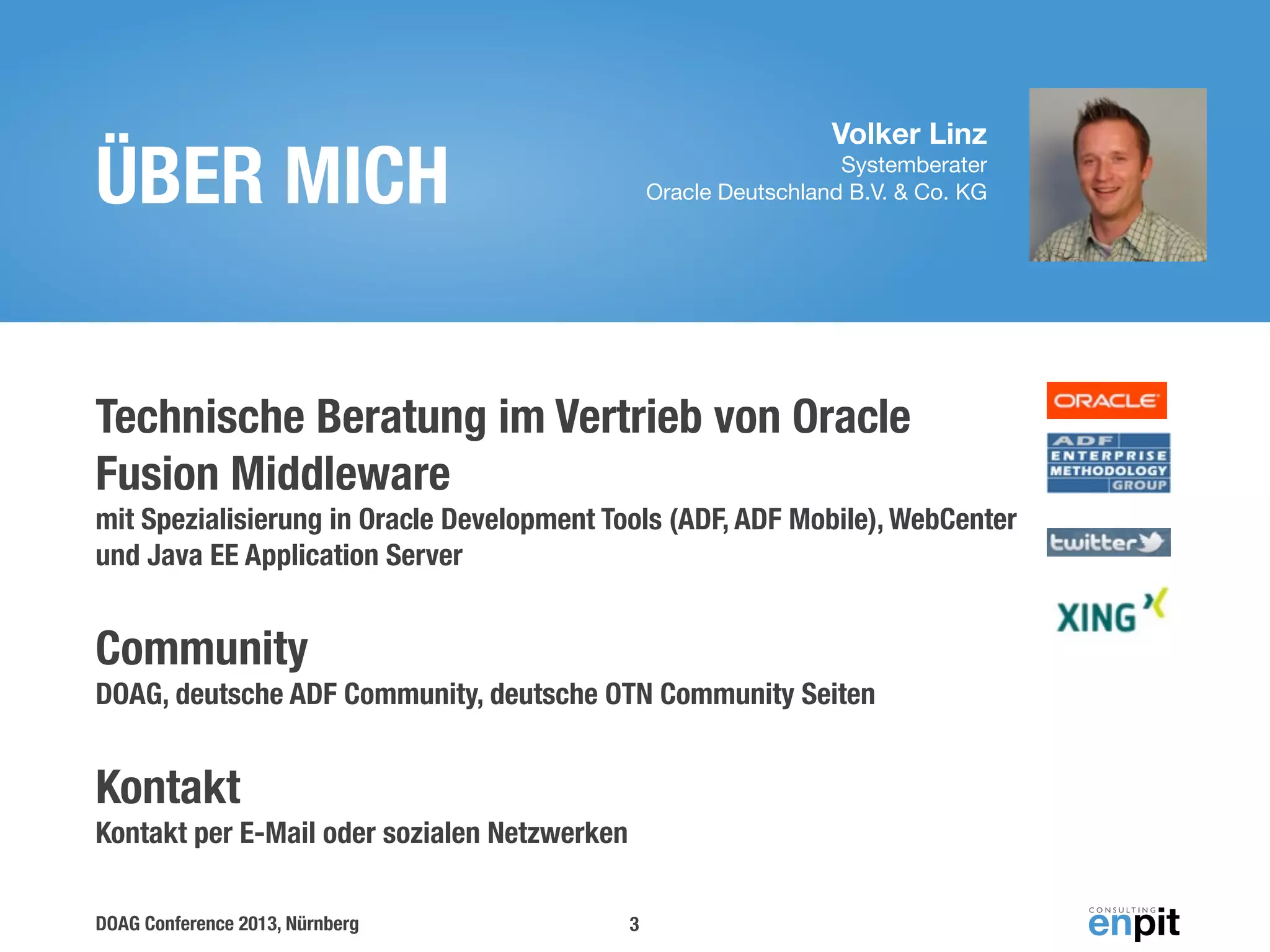

Volker Linz

ÜBER MICH

Systemberater
Oracle Deutschland B.V. & Co. KG

Technische Beratung im Vertrieb von Oracle
Fusion Middleware
mit Spezialisierung in Oracle Development Tools (ADF, ADF Mobile), WebCenter
und Java EE Application Server

Community
DOAG, deutsche ADF Community, deutsche OTN Community Seiten

Kontakt
Kontakt per E-Mail oder sozialen Netzwerken

3

ENTERPRISE PRAGMATIC IT

Consulting
Oracle Business
Intelligence

Training
Oracle
WebCenter

Oracle ADF
ADF Mobile

Oracle Fusion Middleware

4

Development
Oracle
WebLogic

AGENDA
Aufgabe und Vision
Plattform
Vorgehensweise
Erfahrungen und Aussichten


5

AUFGABE
‣

POC - Proof Of Concept einer
ADF Mobile Client Anwendung

‣

Entscheidungsgrundlage für
die Ablösung eines
bestehenden Systems
erarbeiten

‣

Mobility als strategisches
Thema in der IT Abteilung
einführen

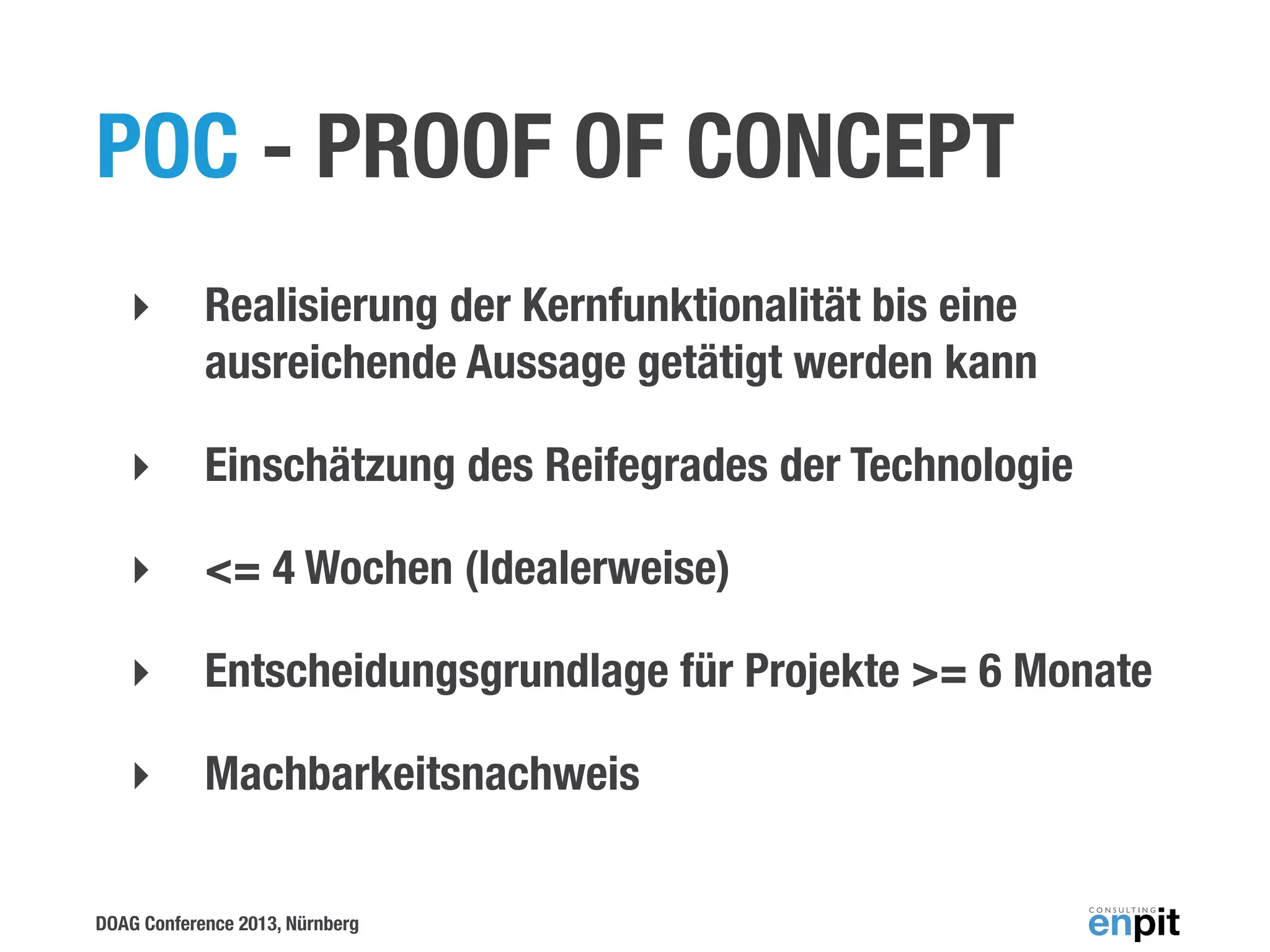

POC - PROOF OF CONCEPT
‣

Realisierung der Kernfunktionalität bis eine
ausreichende Aussage getätigt werden kann

‣

Einschätzung des Reifegrades der Technologie

‣

<= 4 Wochen (Idealerweise)

‣

Entscheidungsgrundlage für Projekte >= 6 Monate

‣

Machbarkeitsnachweis

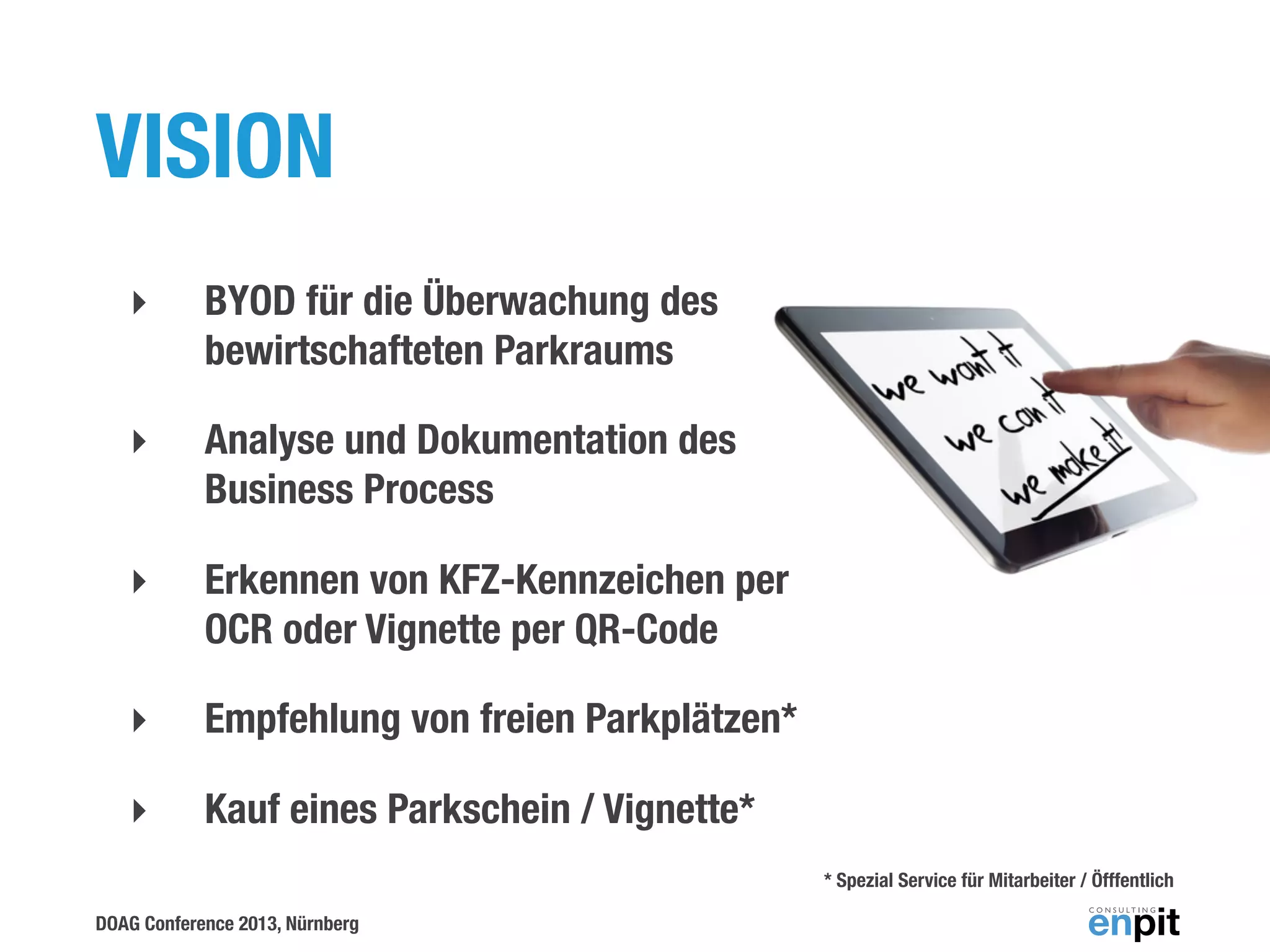

VISION
‣

BYOD für die Überwachung des
bewirtschafteten Parkraums

‣

Analyse und Dokumentation des
Business Process

‣

Erkennen von KFZ-Kennzeichen per
OCR oder Vignette per QR-Code

‣

Empfehlung von freien Parkplätzen*

‣

Kauf eines Parkschein / Vignette*
* Spezial Service für Mitarbeiter / Öfffentlich

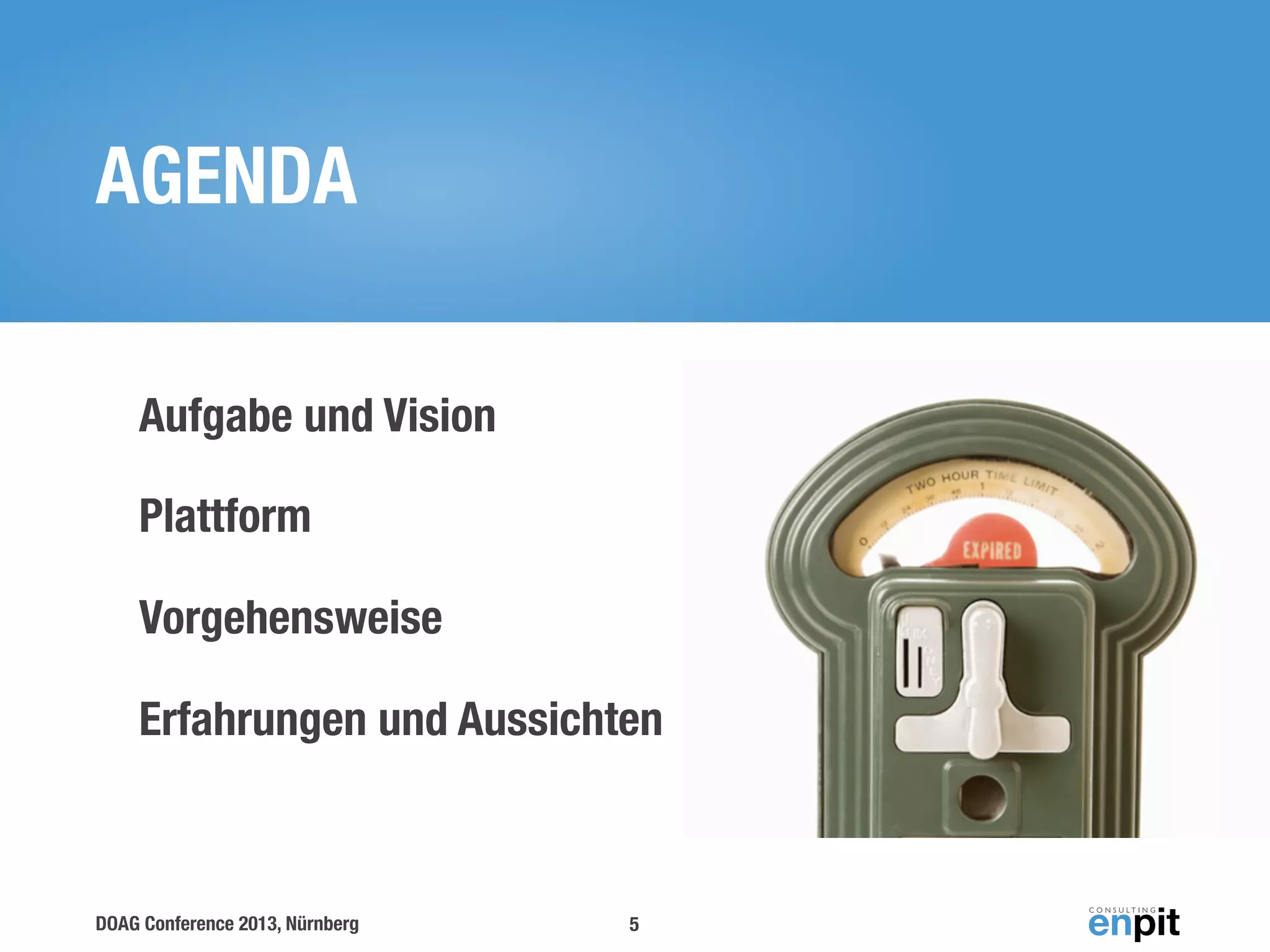

AGENDA
Aufgabe und Vision
Plattform
Vorgehensweise
Erfahrungen und Aussichten

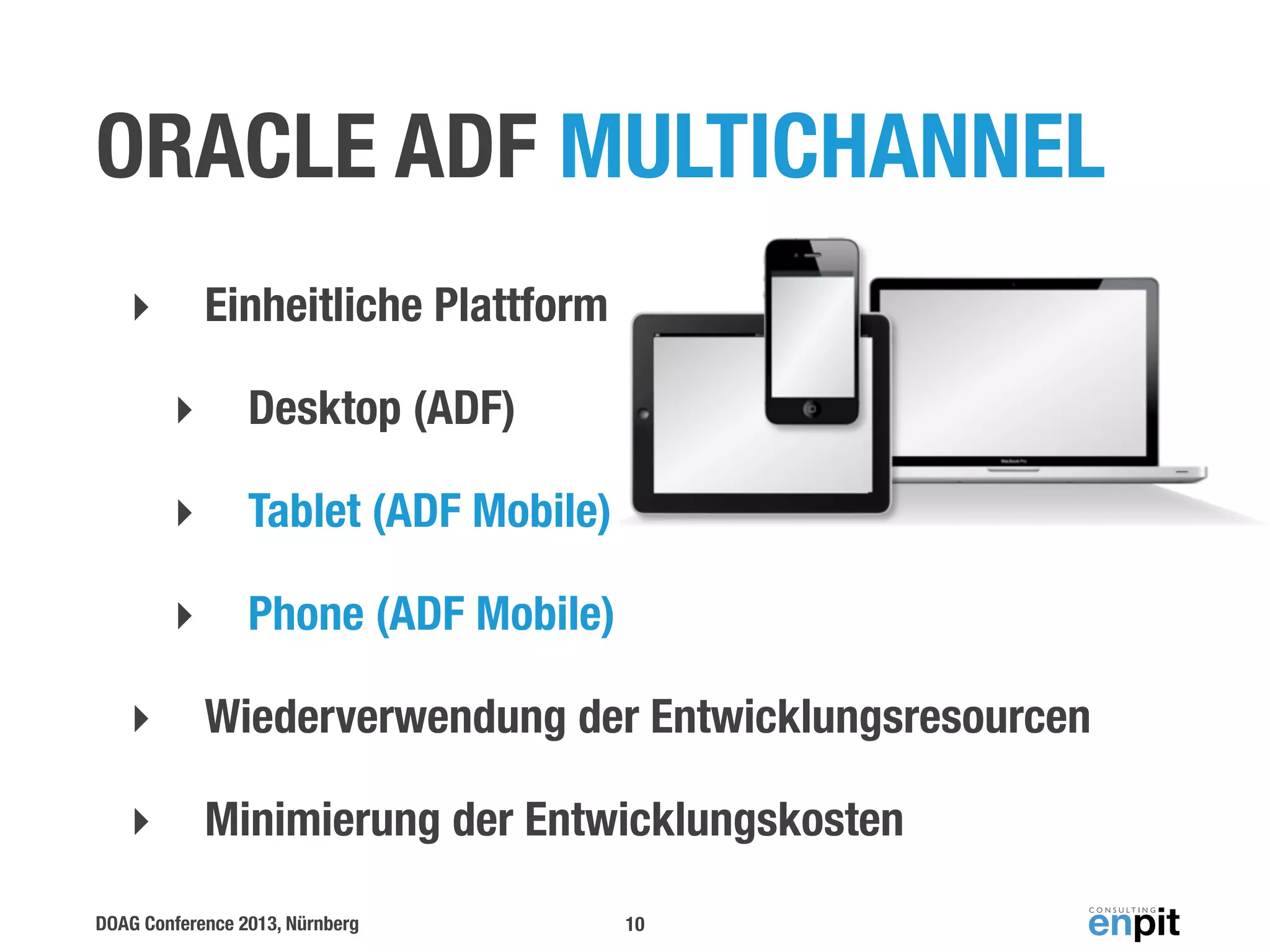

ORACLE ADF MULTICHANNEL
Einheitliche Plattform

‣
‣

Desktop (ADF)

‣

Tablet (ADF Mobile)

‣

Phone (ADF Mobile)

‣

Wiederverwendung der Entwicklungsresourcen

‣

Minimierung der Entwicklungskosten


10

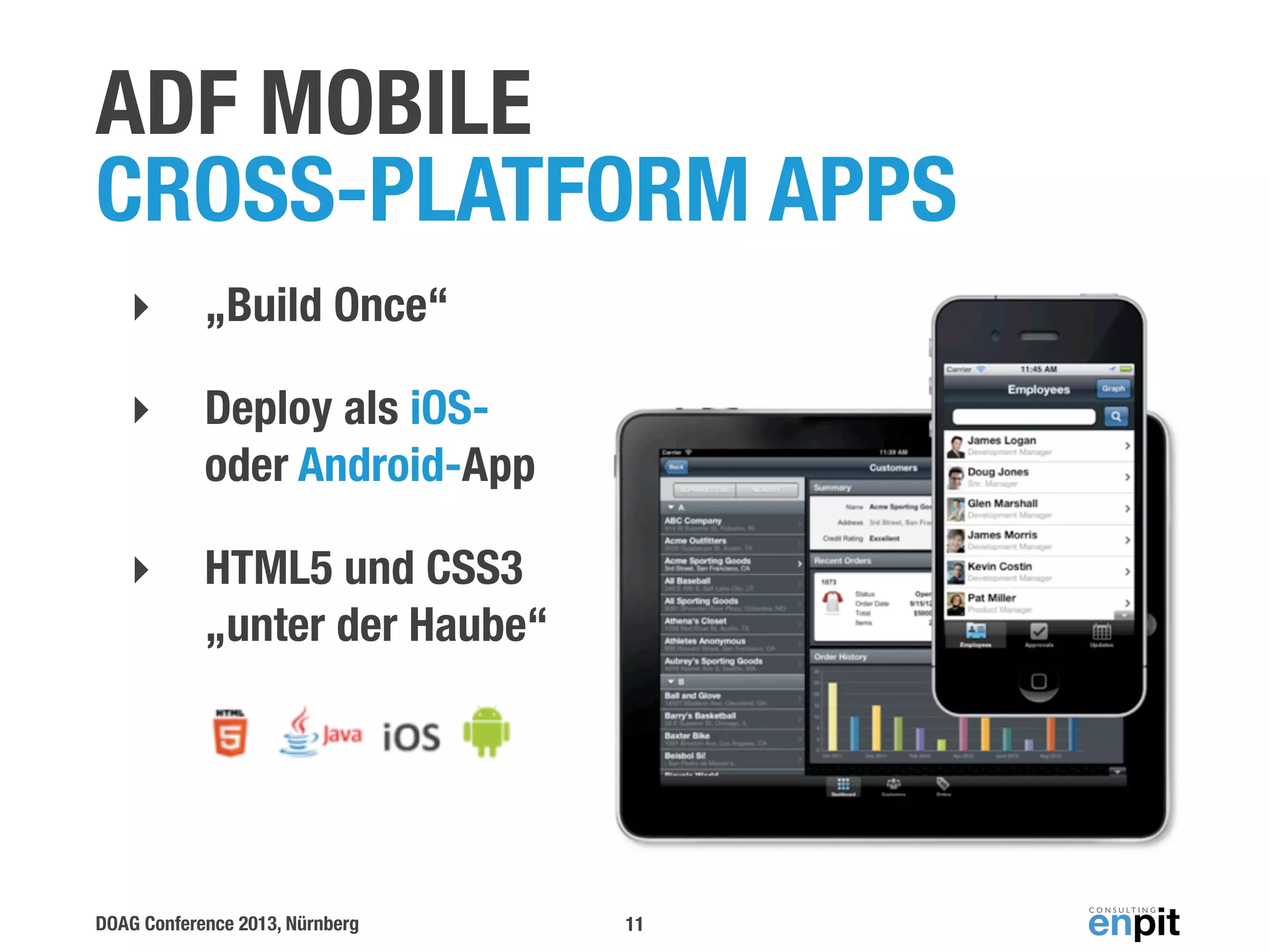

ADF MOBILE
CROSS-PLATFORM APPS
‣

„Build Once“

‣

Deploy als iOSoder Android-App

‣

HTML5 und CSS3
„unter der Haube“


11

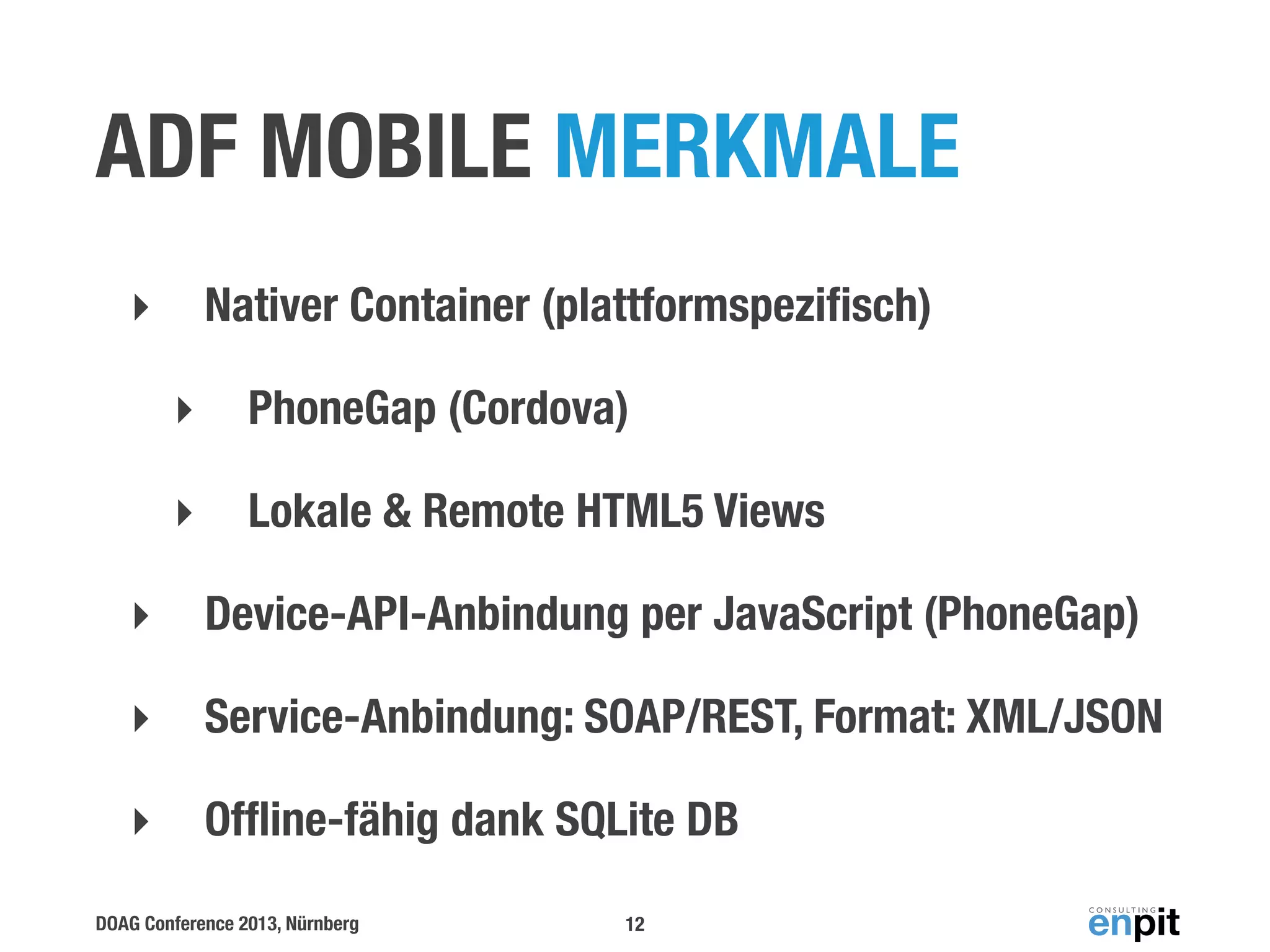

ADF MOBILE MERKMALE
Nativer Container (plattformspeziﬁsch)

‣
‣

PhoneGap (Cordova)

‣

Lokale & Remote HTML5 Views

‣

Device-API-Anbindung per JavaScript (PhoneGap)

‣

Service-Anbindung: SOAP/REST, Format: XML/JSON

‣

Ofﬂine-fähig dank SQLite DB


12

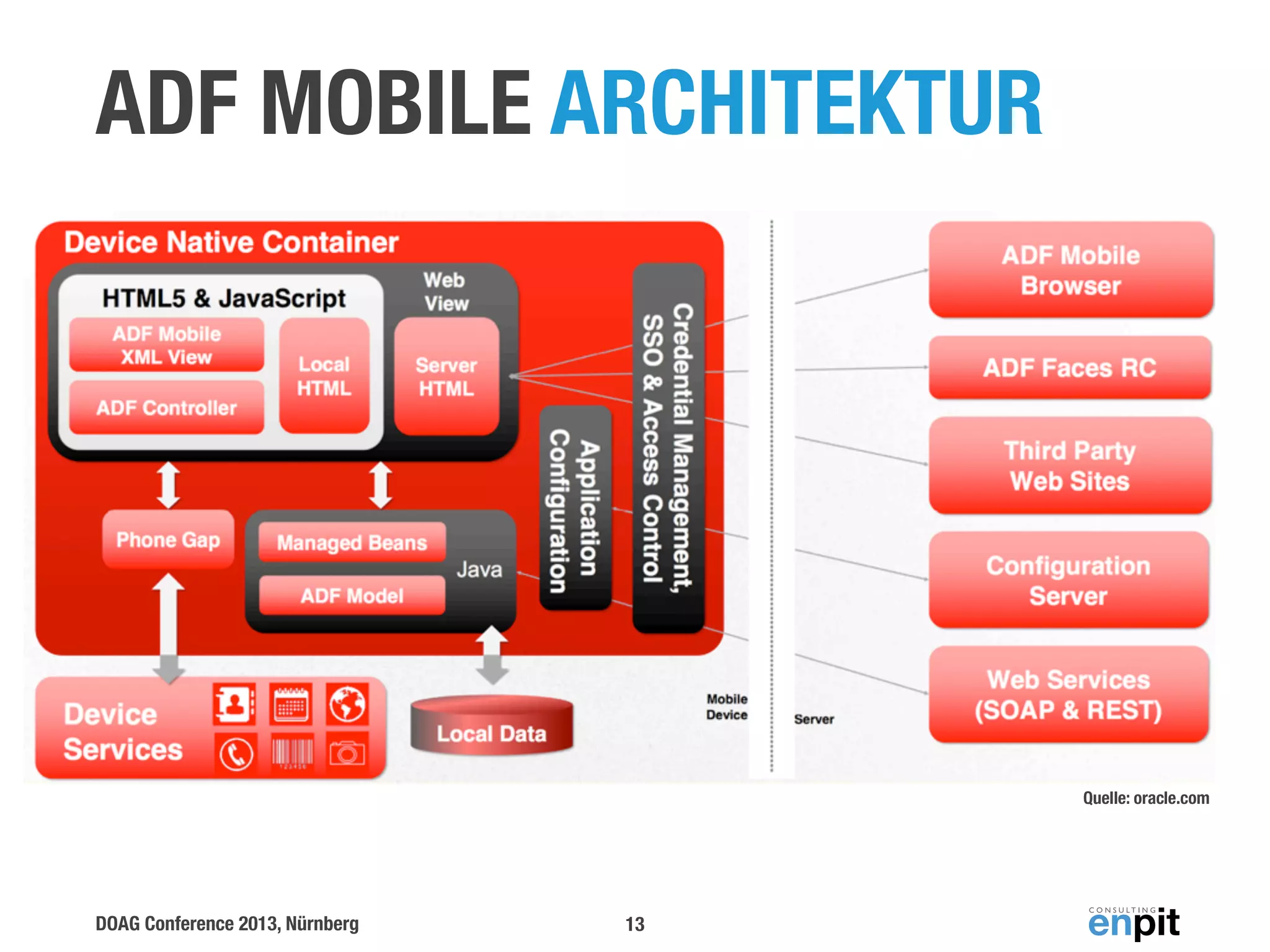

ADF MOBILE ARCHITEKTUR

Quelle: oracle.com


13

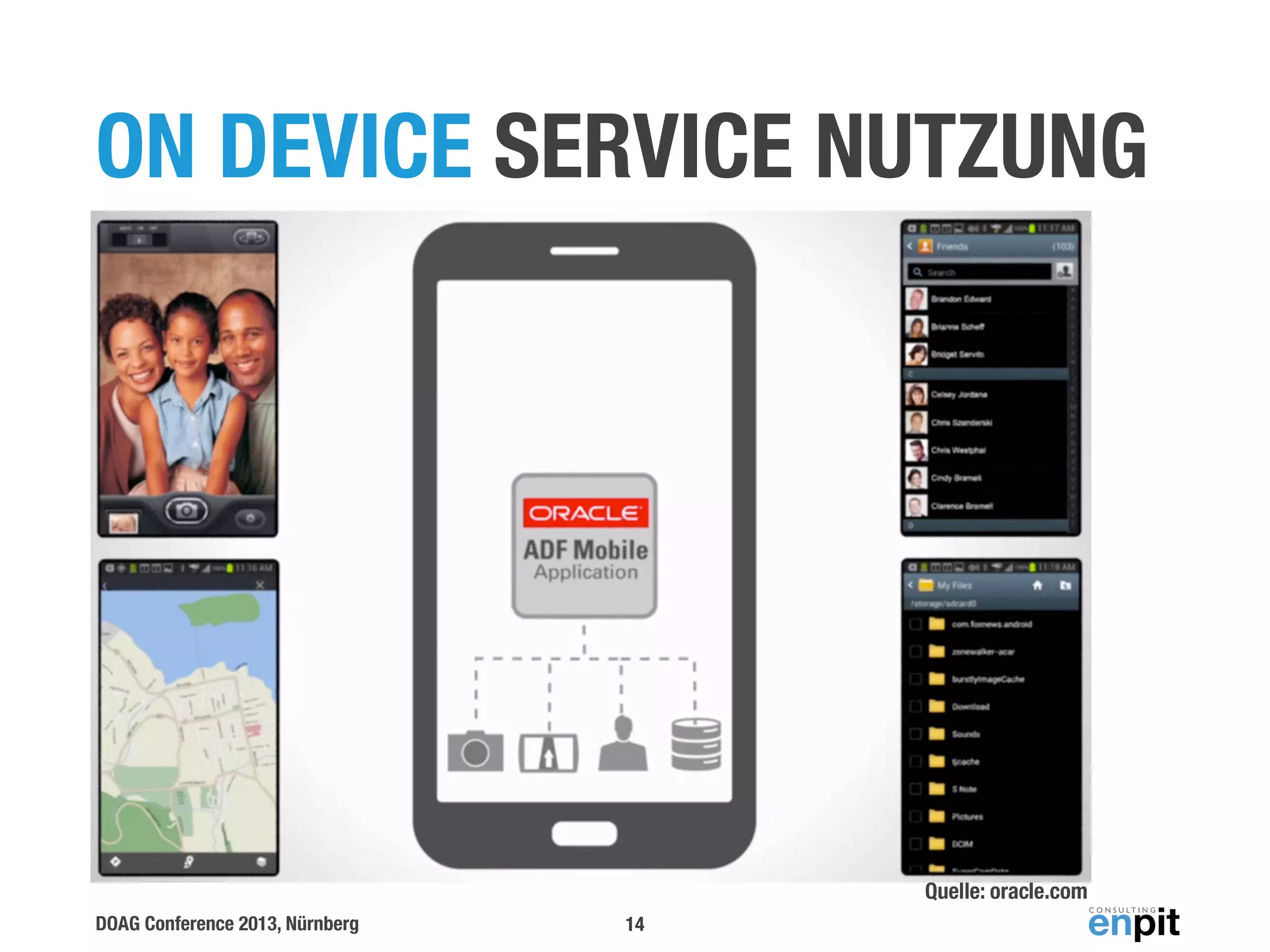

ON DEVICE SERVICE NUTZUNG

Quelle: oracle.com

14

KOLLABORATIVE
ENTWICKLUNG- BUSINESS & IT

Aus lizenztechnischen Gründen
können Sie diese Folie nicht sehen!


15

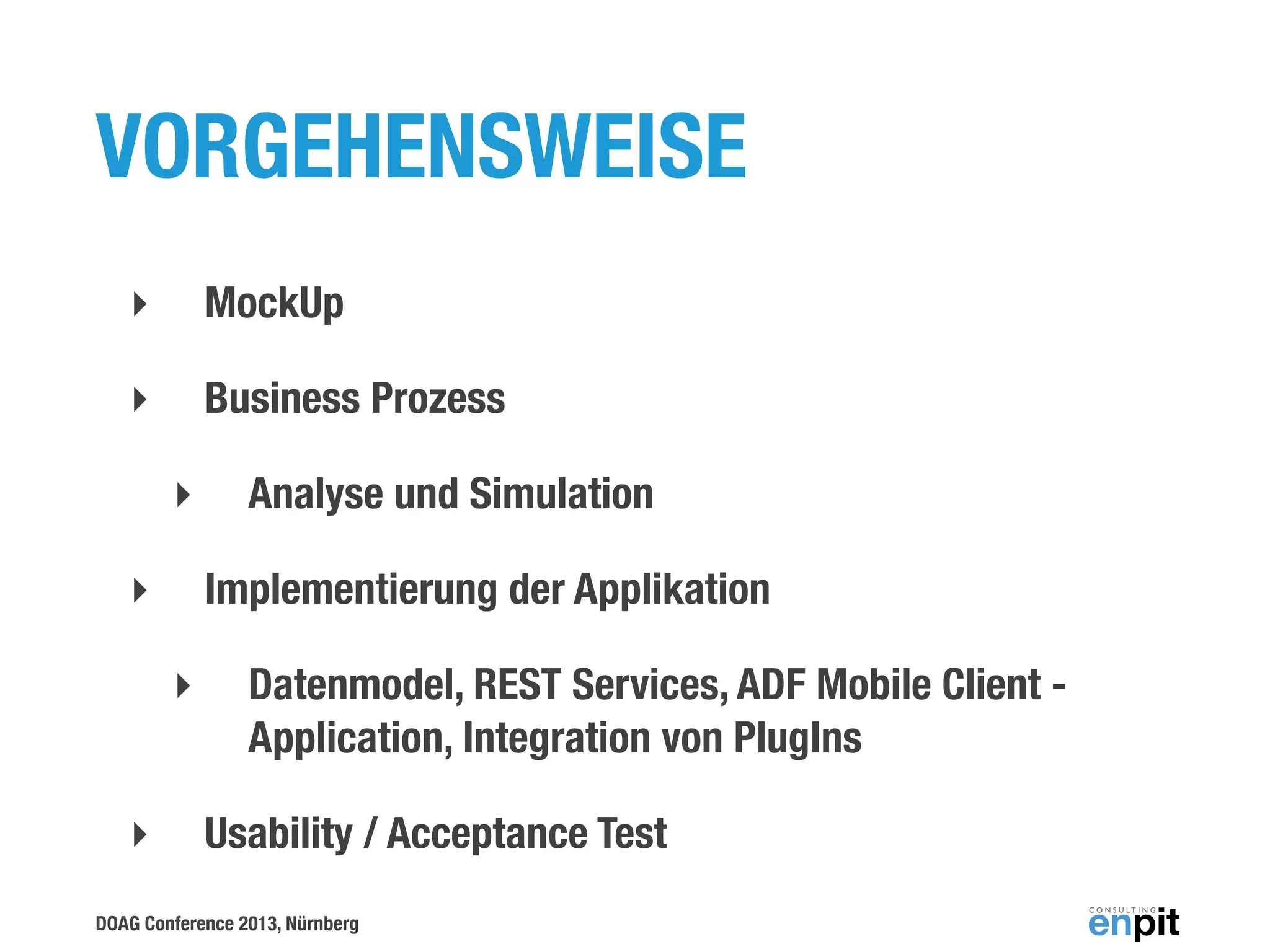

VORGEHENSWEISE
‣

MockUp

‣

Business Prozess
‣

‣

Implementierung der Applikation
‣

‣

Analyse und Simulation

Datenmodel, REST Services, ADF Mobile Client Application, Integration von PlugIns
Usability / Acceptance Test

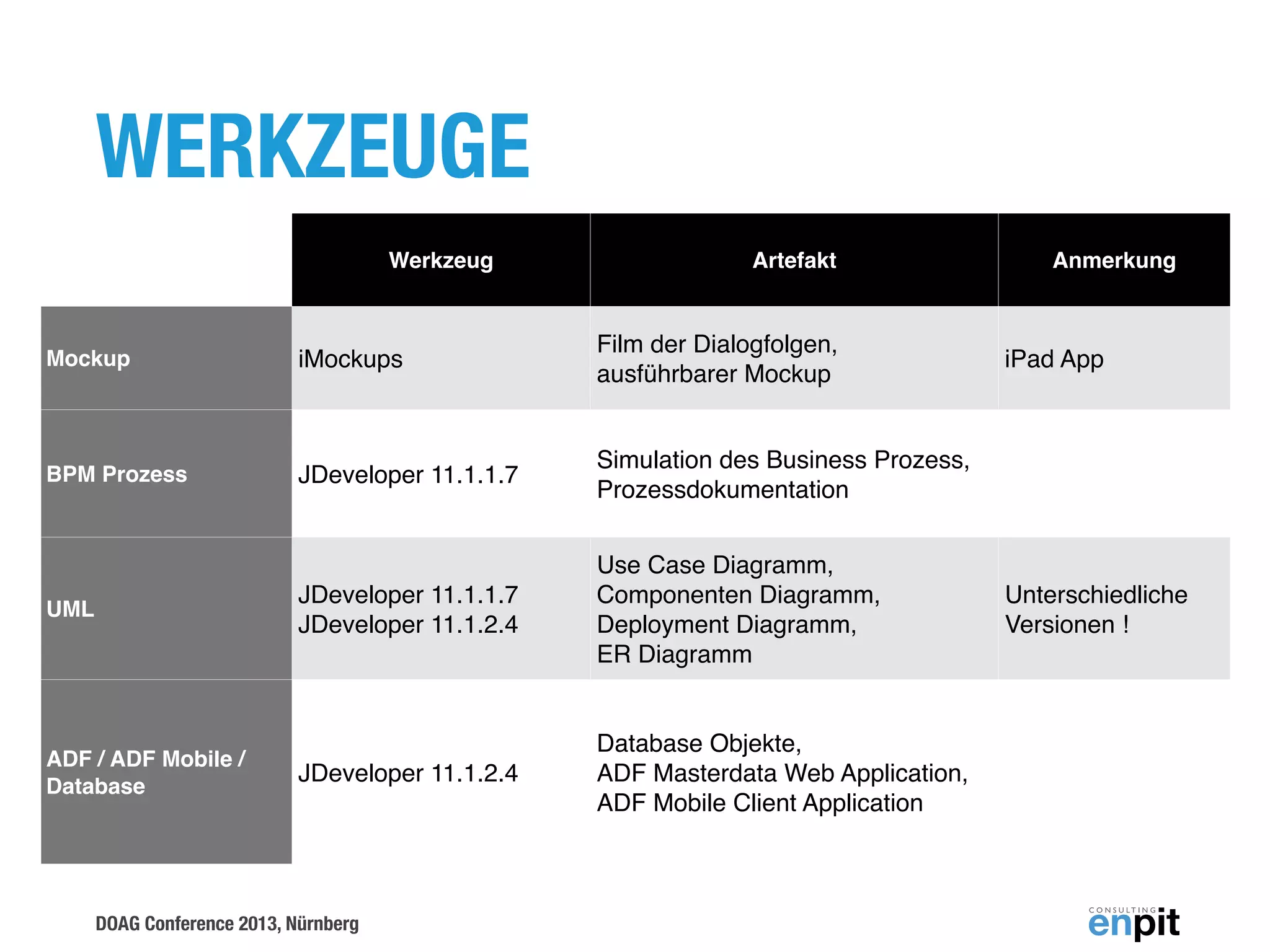

WERKZEUGE
Werkzeug

Artefakt

Mockup

iMockups

Film der Dialogfolgen,
ausführbarer Mockup

BPM Prozess

JDeveloper 11.1.1.7

Simulation des Business Prozess,
Prozessdokumentation

JDeveloper 11.1.1.7
JDeveloper 11.1.2.4

Use Case Diagramm,
Componenten Diagramm,
Deployment Diagramm,
ER Diagramm

JDeveloper 11.1.2.4

Database Objekte,
ADF Masterdata Web Application,
ADF Mobile Client Application

Anmerkung

UML

ADF / ADF Mobile /
Database


iPad App

Unterschiedliche
Versionen !

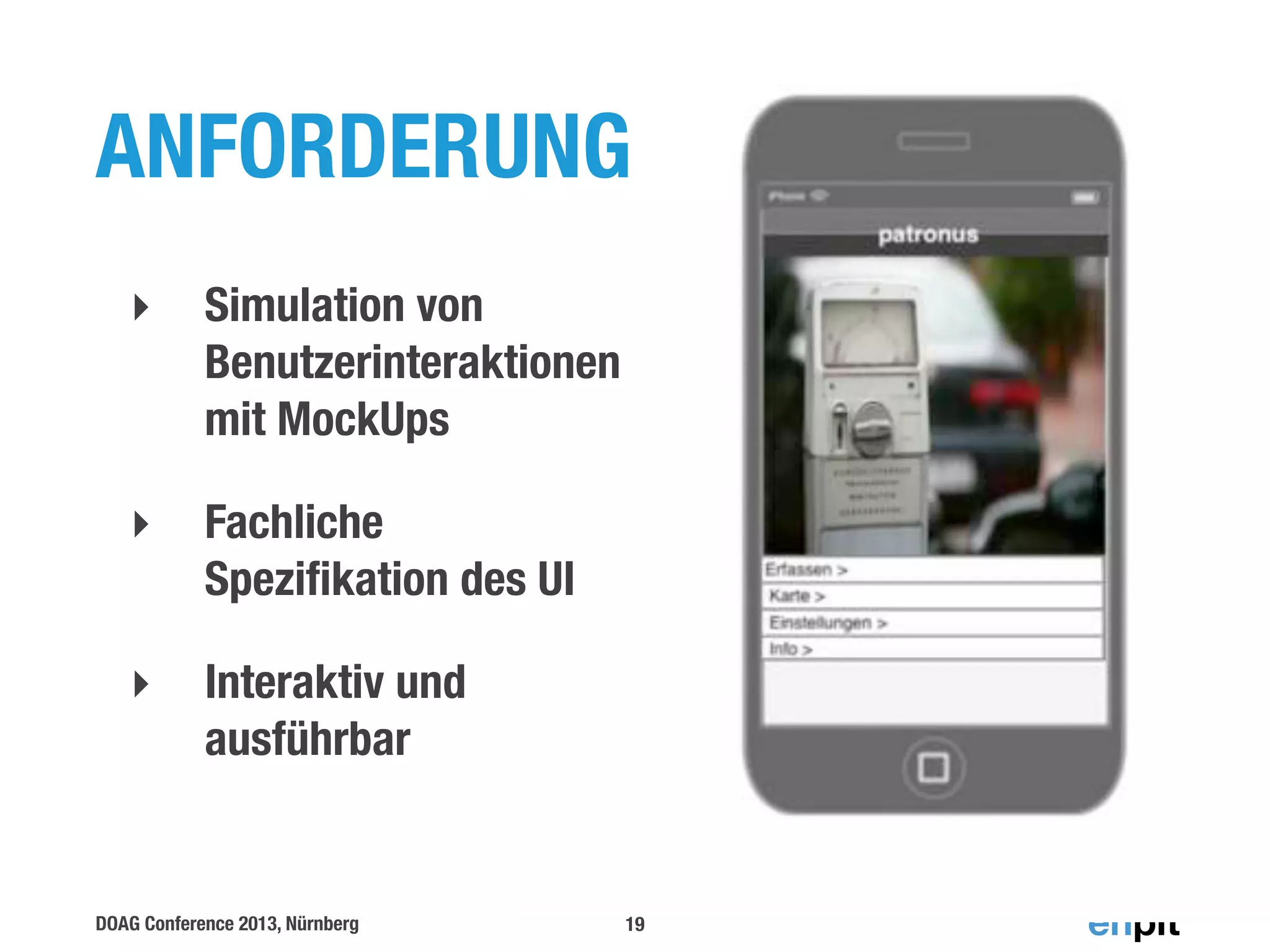

ANFORDERUNG
‣

Simulation von
Benutzerinteraktionen
mit MockUps

‣

Fachliche
Speziﬁkation des UI

‣

Interaktiv und
ausführbar


19

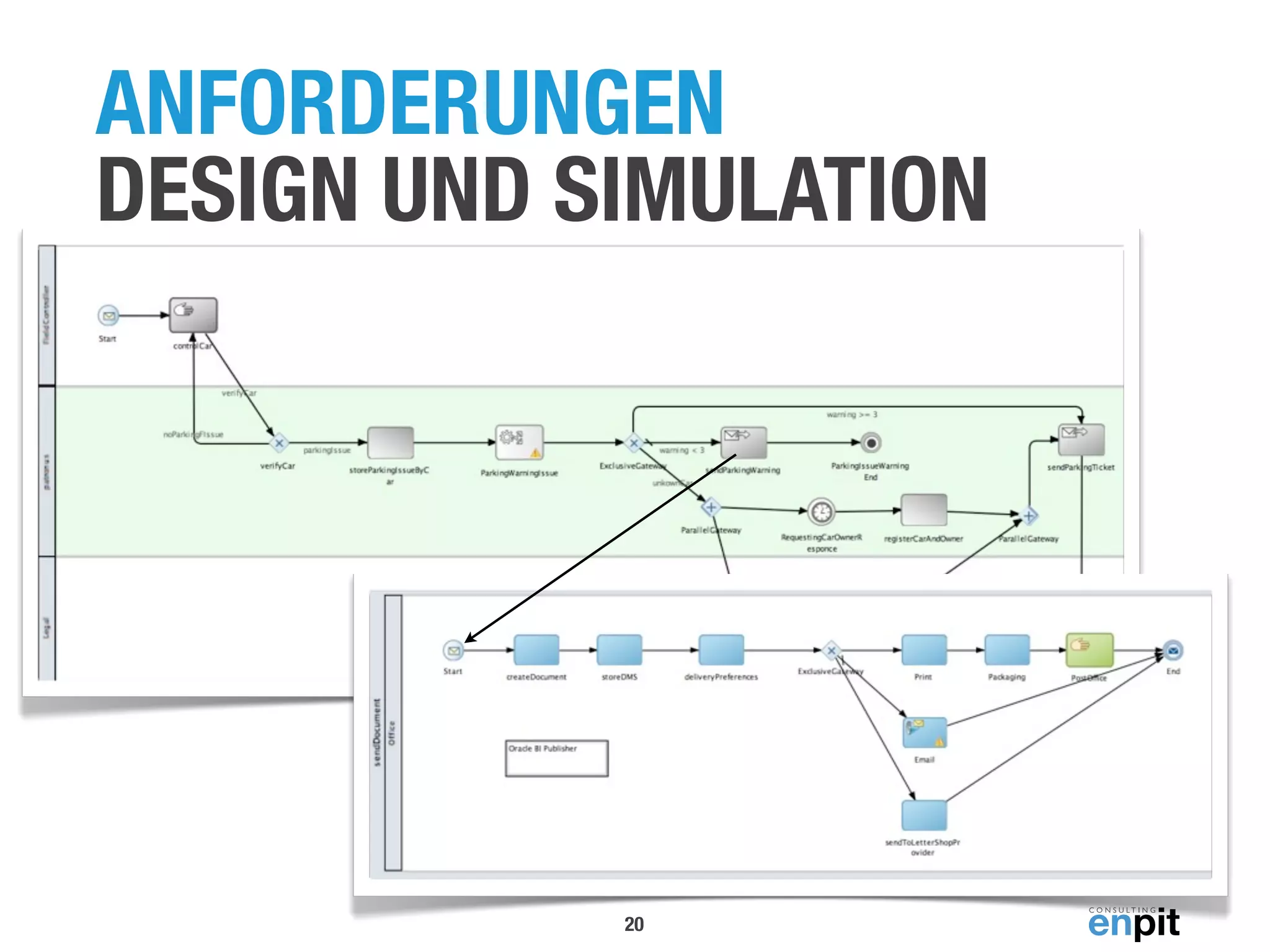

ANFORDERUNGEN
DESIGN UND SIMULATION

20

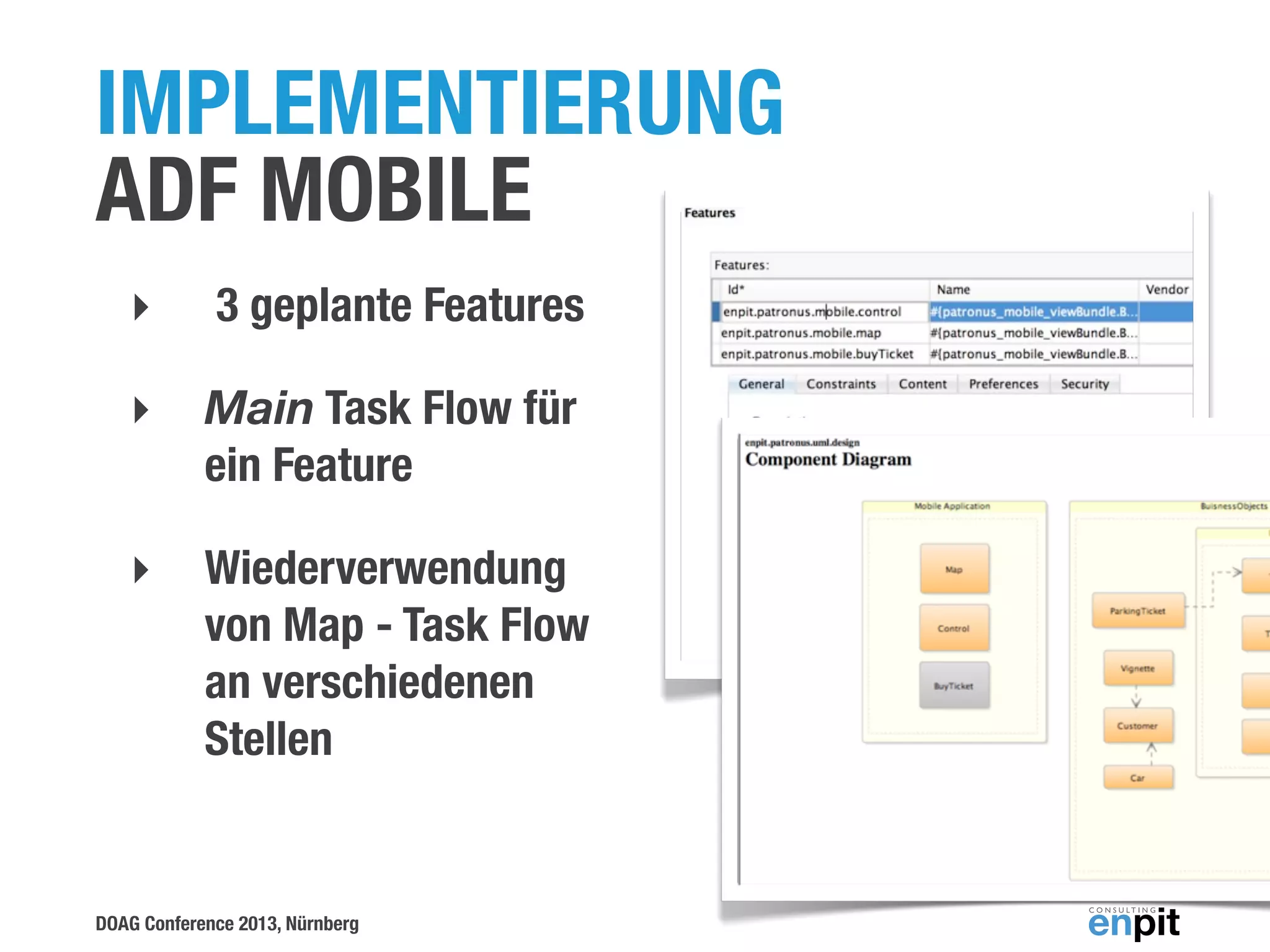

IMPLEMENTIERUNG
ADF MOBILE
‣

3 geplante Features

‣

Main Task Flow für
ein Feature

‣

Wiederverwendung
von Map - Task Flow
an verschiedenen
Stellen

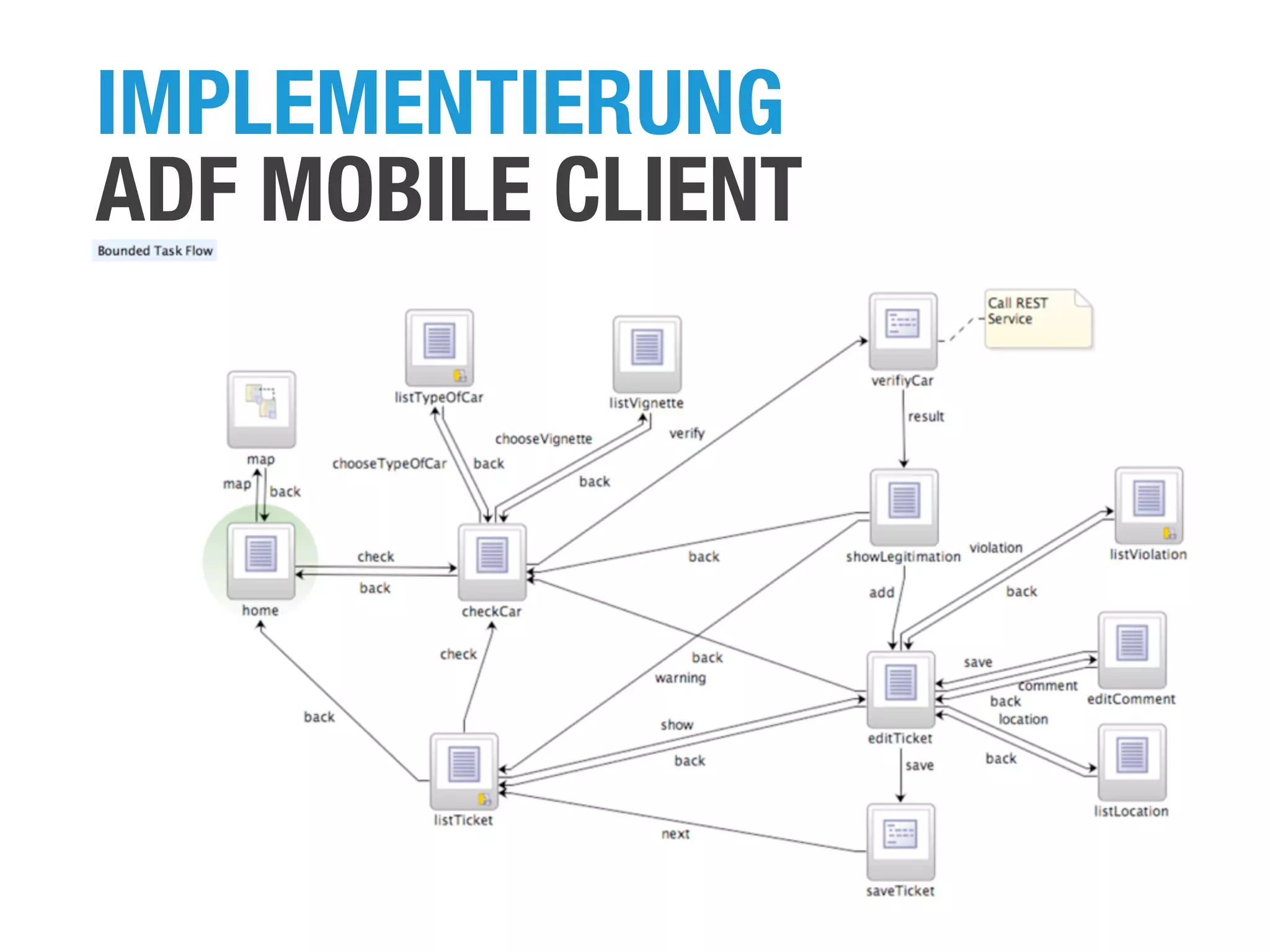

IMPLEMENTIERUNG
ADF MOBILE CLIENT

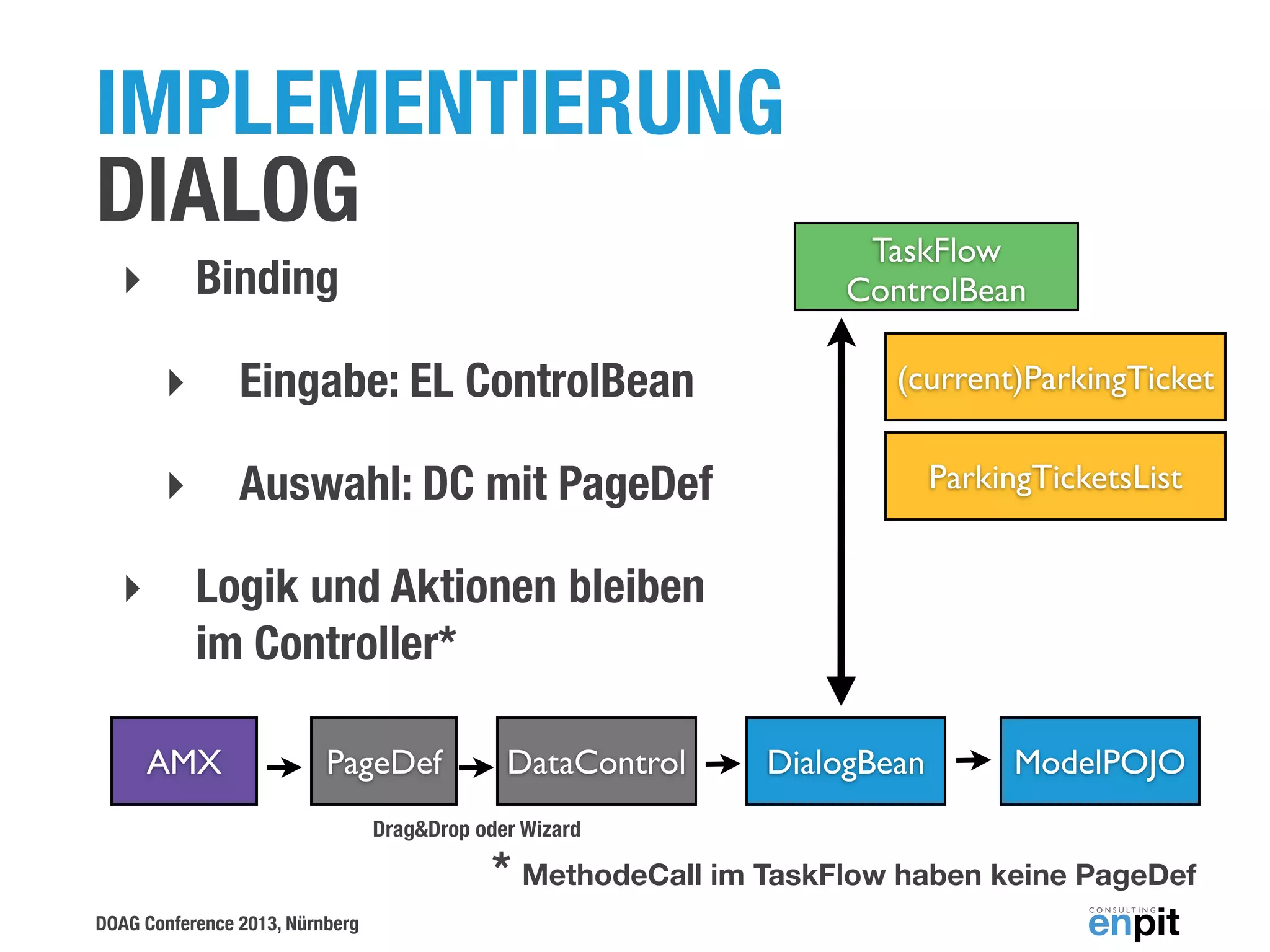

IMPLEMENTIERUNG
DIALOG
Binding

‣

TaskFlow
ControlBean

‣

(current)ParkingTicket

‣
‣

Eingabe: EL ControlBean
Auswahl: DC mit PageDef

ParkingTicketsList

Logik und Aktionen bleiben
im Controller*
AMX

PageDef

DataControl

Drag&Drop oder Wizard

DialogBean

ModelPOJO

* MethodeCall im TaskFlow haben keine PageDef

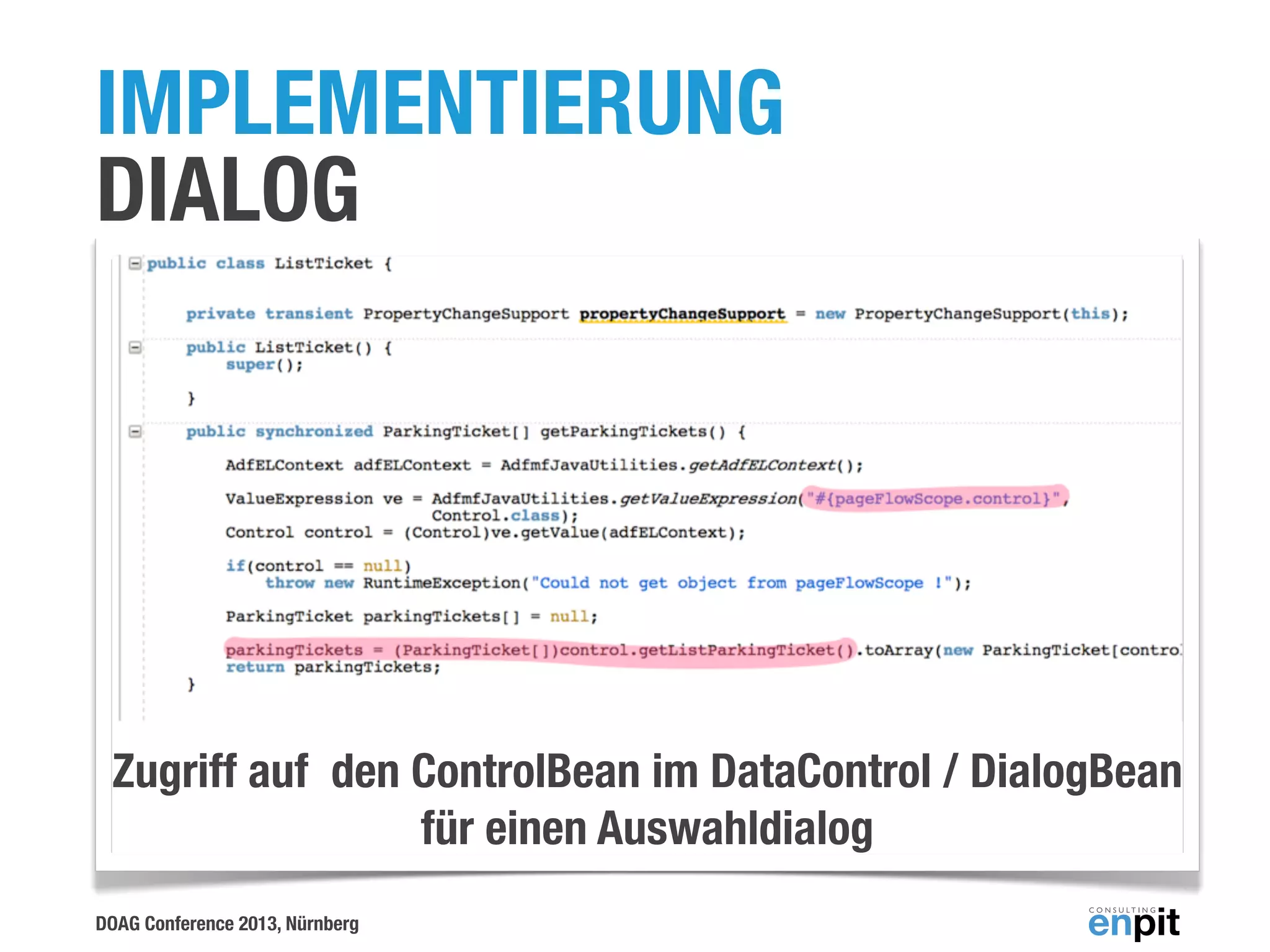

IMPLEMENTIERUNG
DIALOG

Zugriff auf den ControlBean im DataControl / DialogBean
für einen Auswahldialog

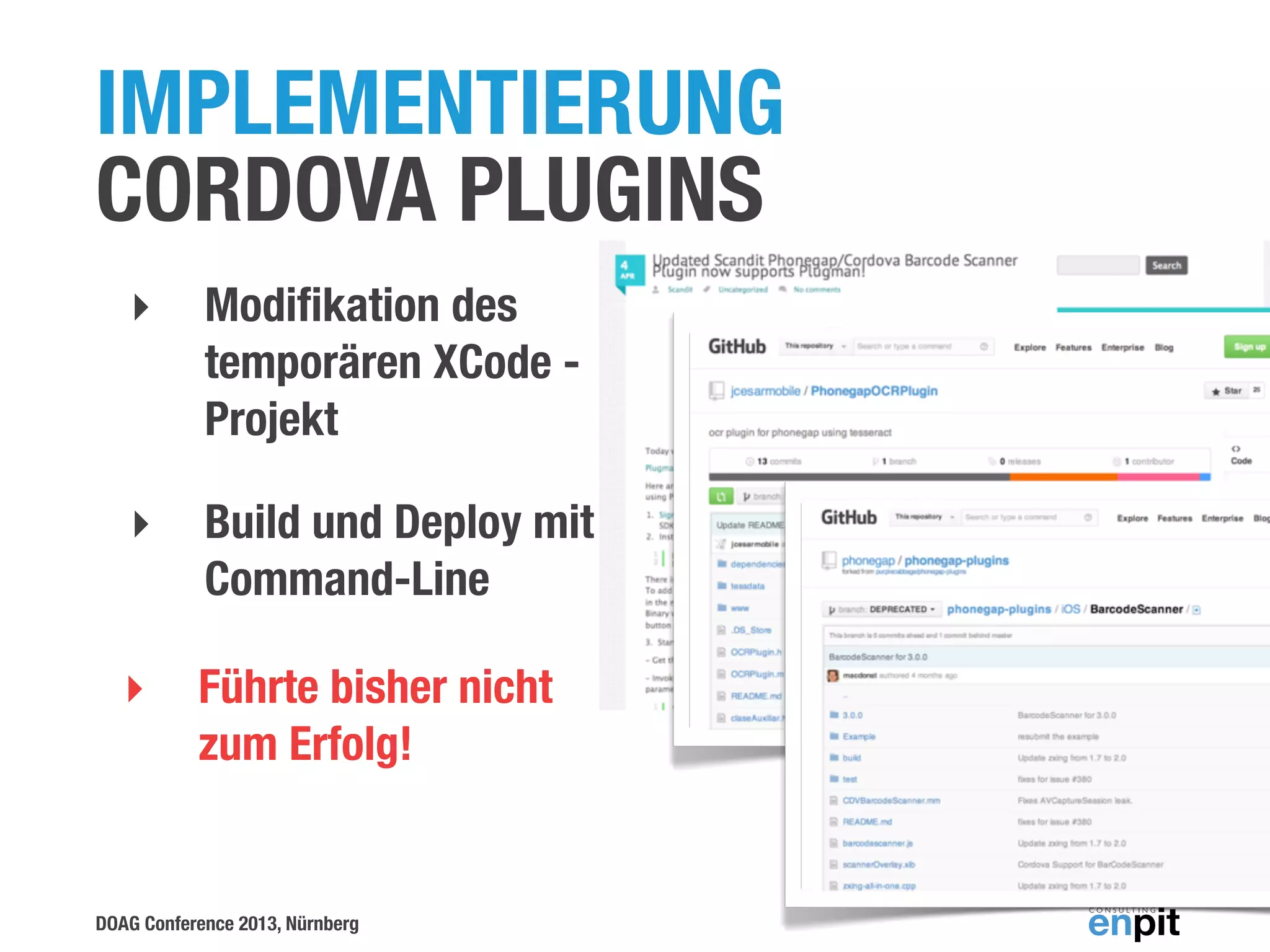

IMPLEMENTIERUNG
CORDOVA PLUGINS
‣

Modiﬁkation des
temporären XCode Projekt

‣

Build und Deploy mit
Command-Line

‣

Führte bisher nicht
zum Erfolg!

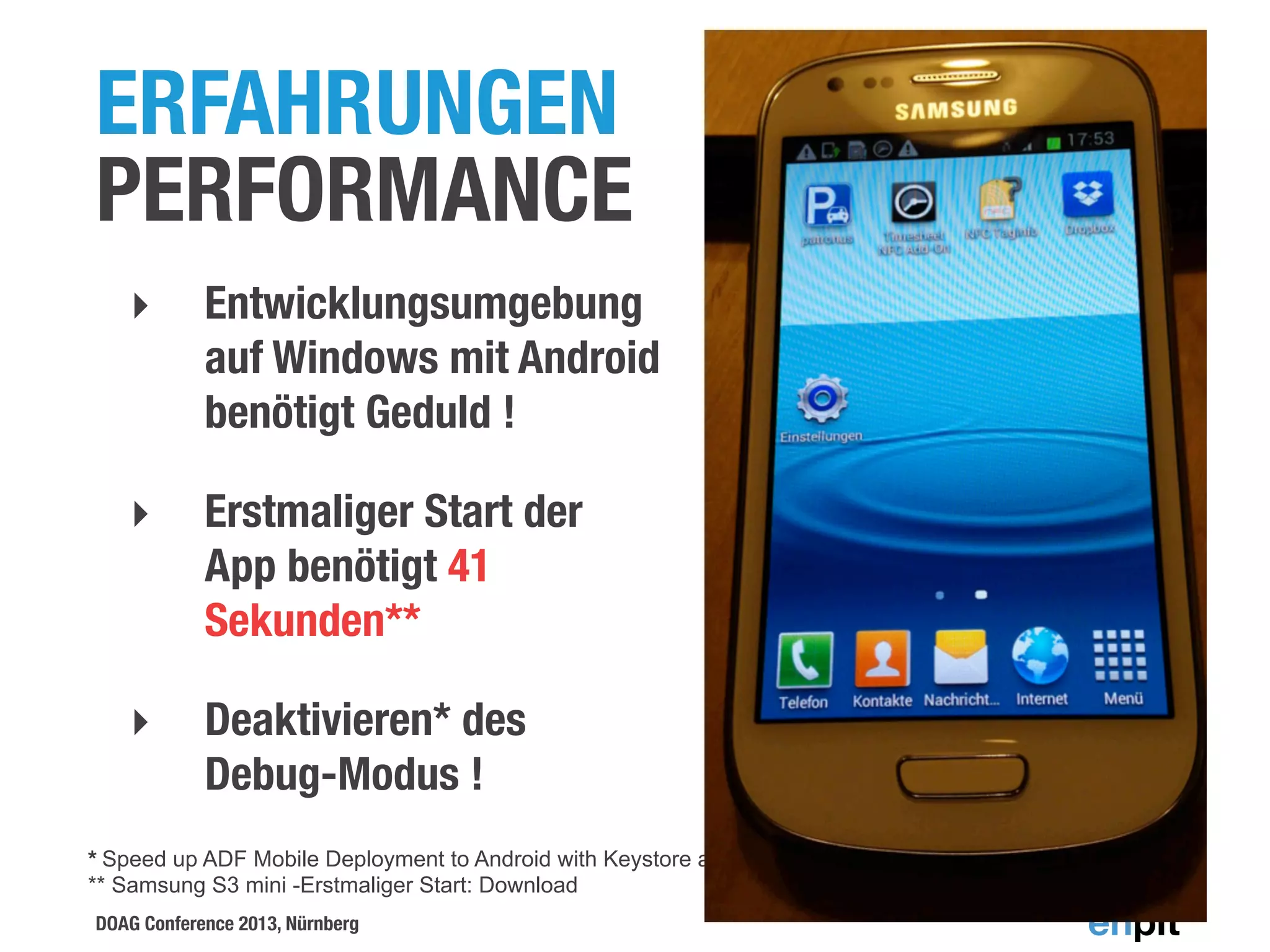

ERFAHRUNGEN
PERFORMANCE
‣

Entwicklungsumgebung
auf Windows mit Android
benötigt Geduld !

‣

Erstmaliger Start der
App benötigt 41
Sekunden**

‣

Deaktivieren* des
Debug-Modus !

* Speed up ADF Mobile Deployment to Android with Keystore and "Release" Packaging, Shay Shmeltzer, BLOG
** Samsung S3 mini -Erstmaliger Start: Download

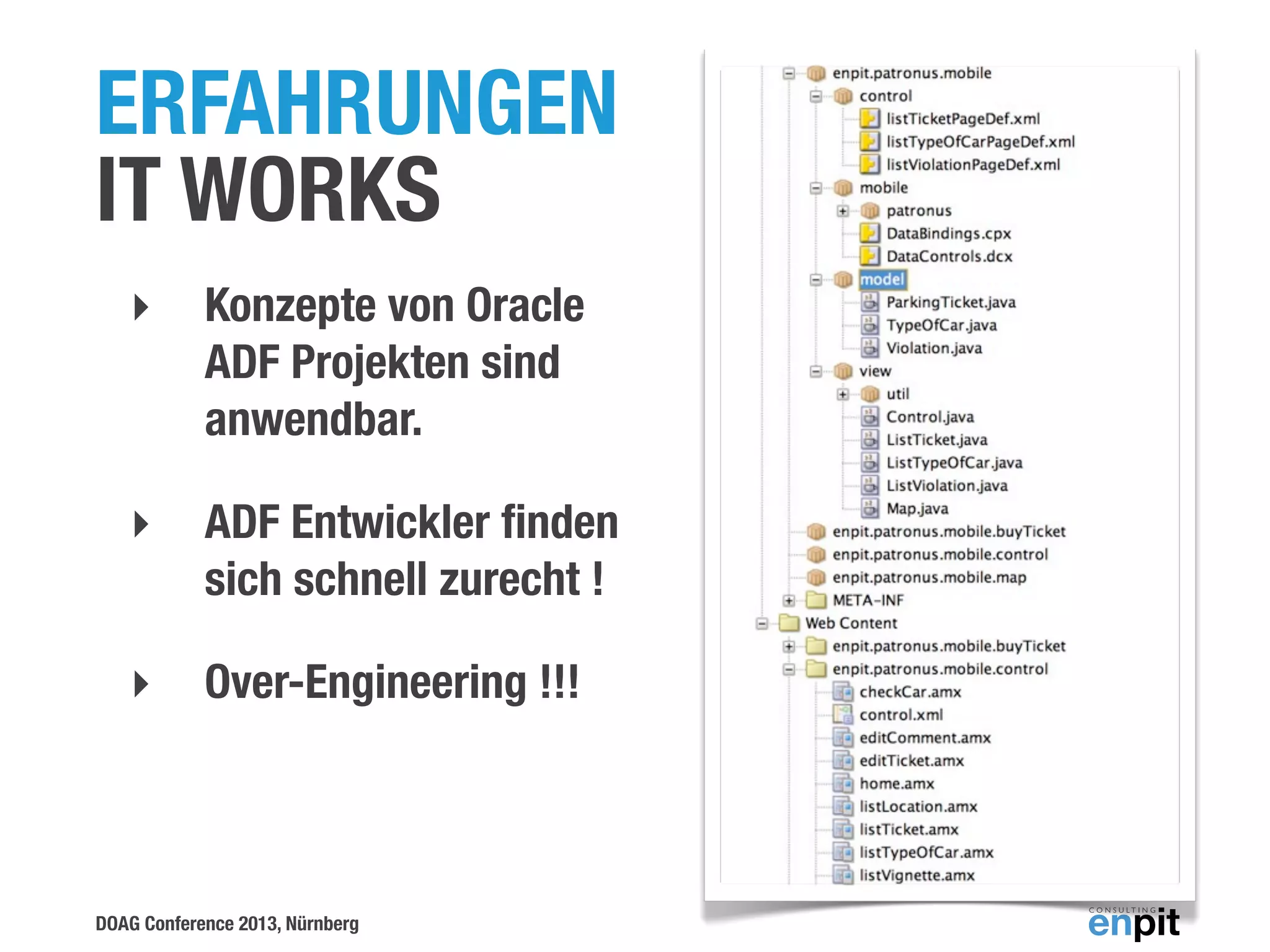

ERFAHRUNGEN
IT WORKS
‣

Konzepte von Oracle
ADF Projekten sind
anwendbar.

‣

ADF Entwickler ﬁnden
sich schnell zurecht !

‣

Over-Engineering !!!

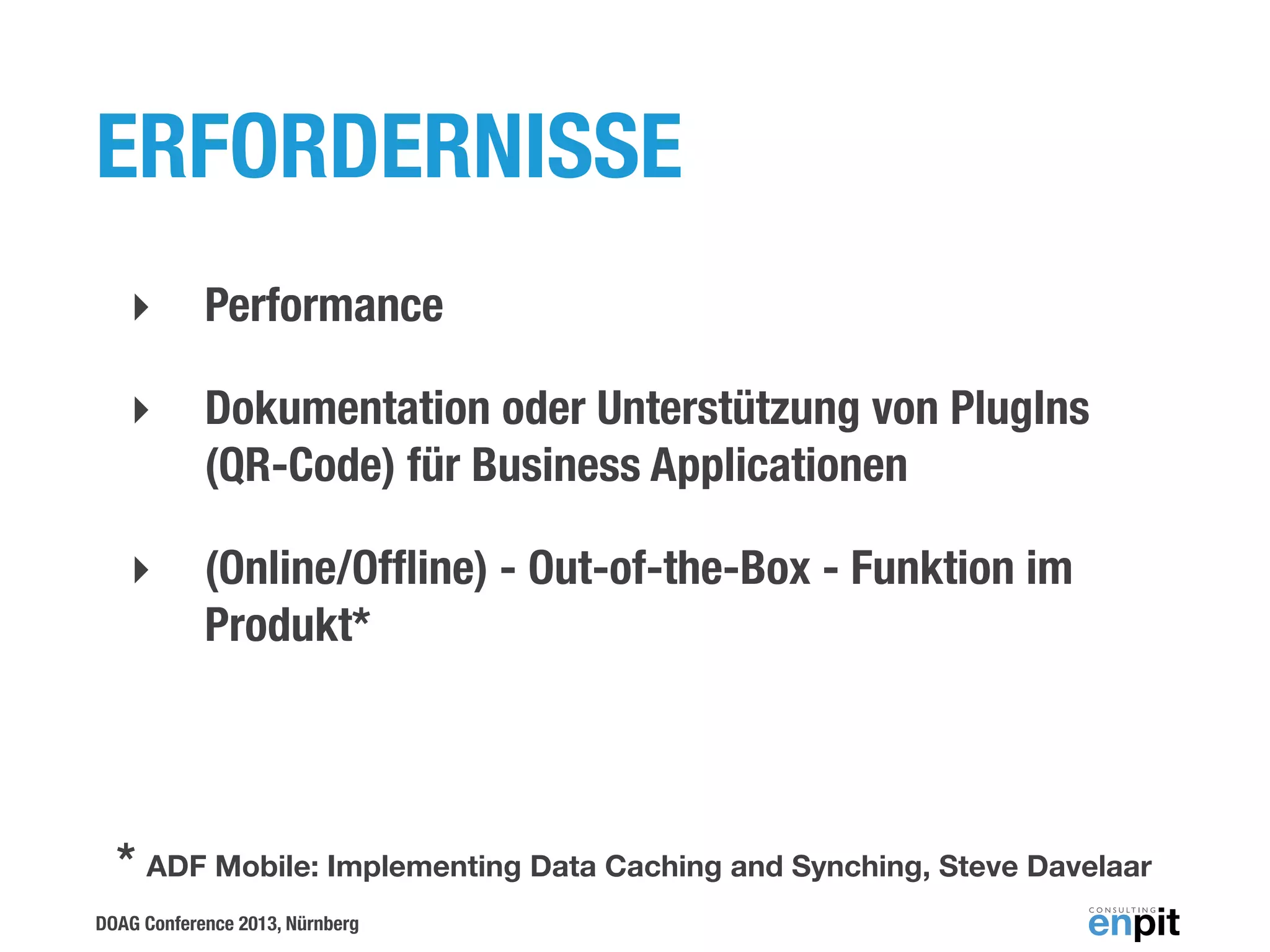

ERFORDERNISSE
‣

Performance

‣

Dokumentation oder Unterstützung von PlugIns
(QR-Code) für Business Applicationen

‣

(Online/Ofﬂine) - Out-of-the-Box - Funktion im
Produkt*

* ADF Mobile: Implementing Data Caching and Synching, Steve Davelaar

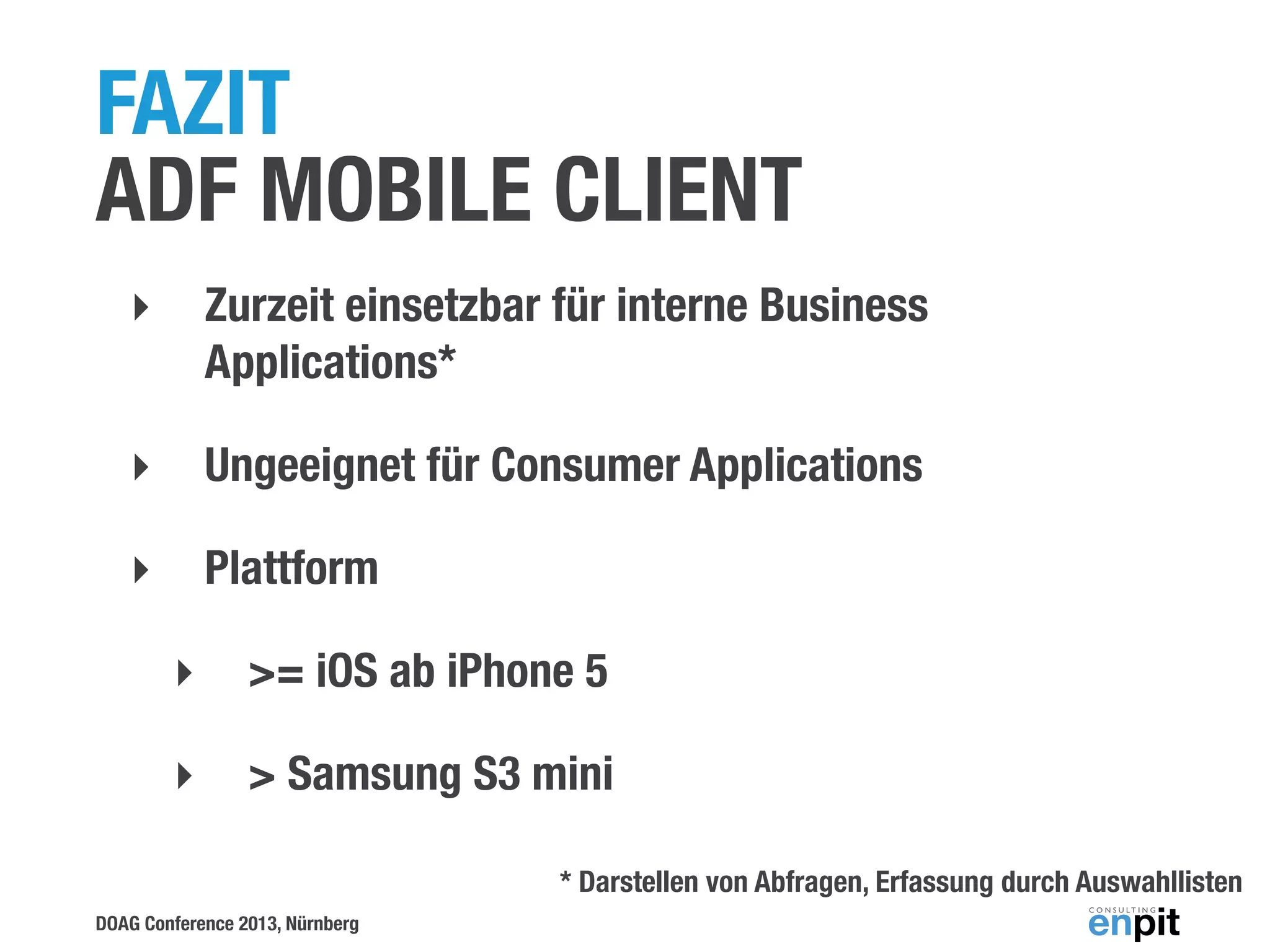

FAZIT
ADF MOBILE CLIENT
‣

Zurzeit einsetzbar für interne Business
Applications*

‣

Ungeeignet für Consumer Applications

‣

Plattform
‣

>= iOS ab iPhone 5

‣

> Samsung S3 mini
* Darstellen von Abfragen, Erfassung durch Auswahllisten

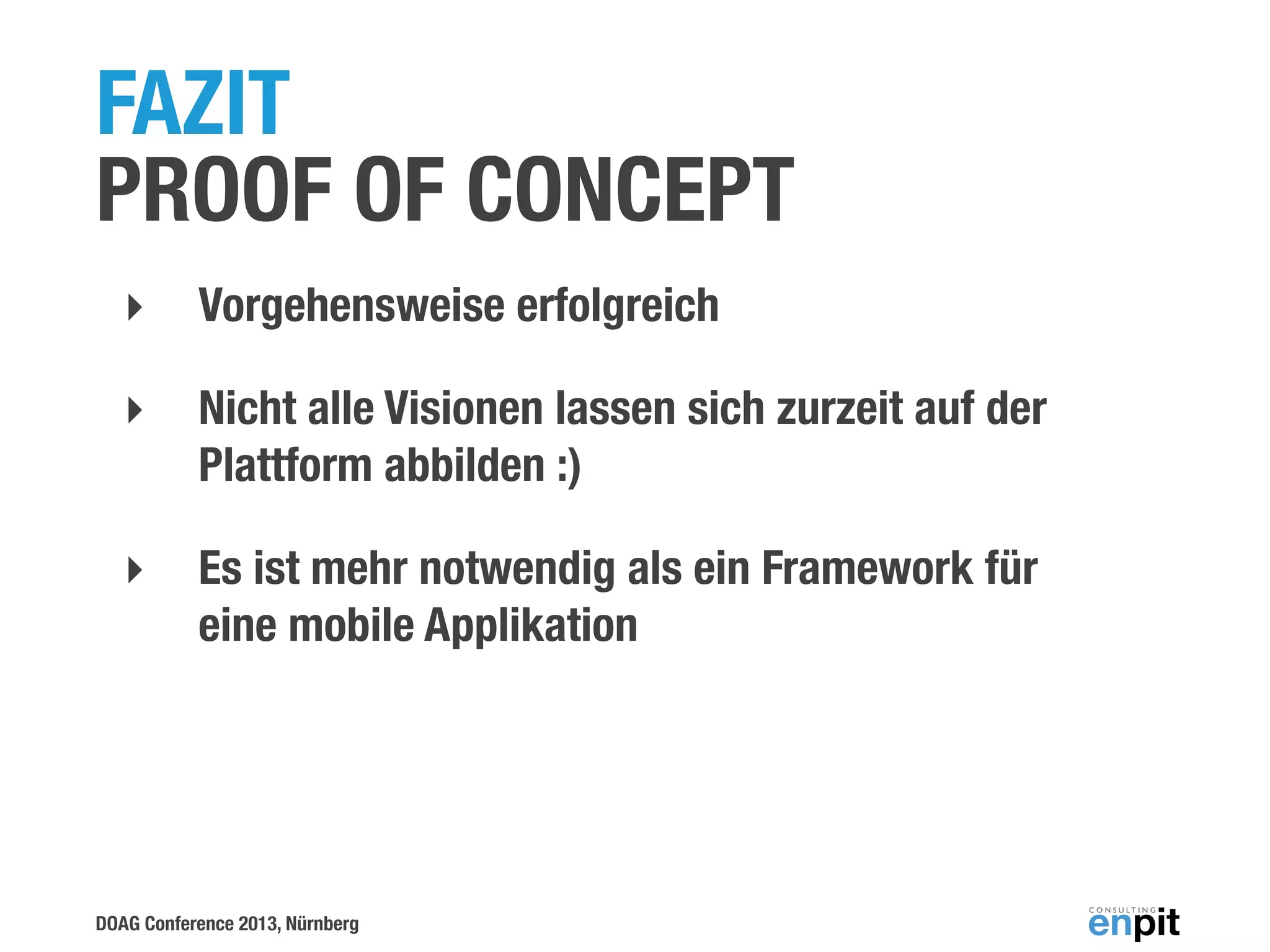

FAZIT
PROOF OF CONCEPT
‣

Vorgehensweise erfolgreich

‣

Nicht alle Visionen lassen sich zurzeit auf der
Plattform abbilden :)

‣

Es ist mehr notwendig als ein Framework für
eine mobile Applikation


MOBILE PLATTFORM MIT
ORACLE FMW



32

ORACLE MOBILE - AUSBLICK



33

VIELEN DANK FÜR IHRE
AUFMERKSAMKEIT

HABEN SIE NOCH FRAGEN?
