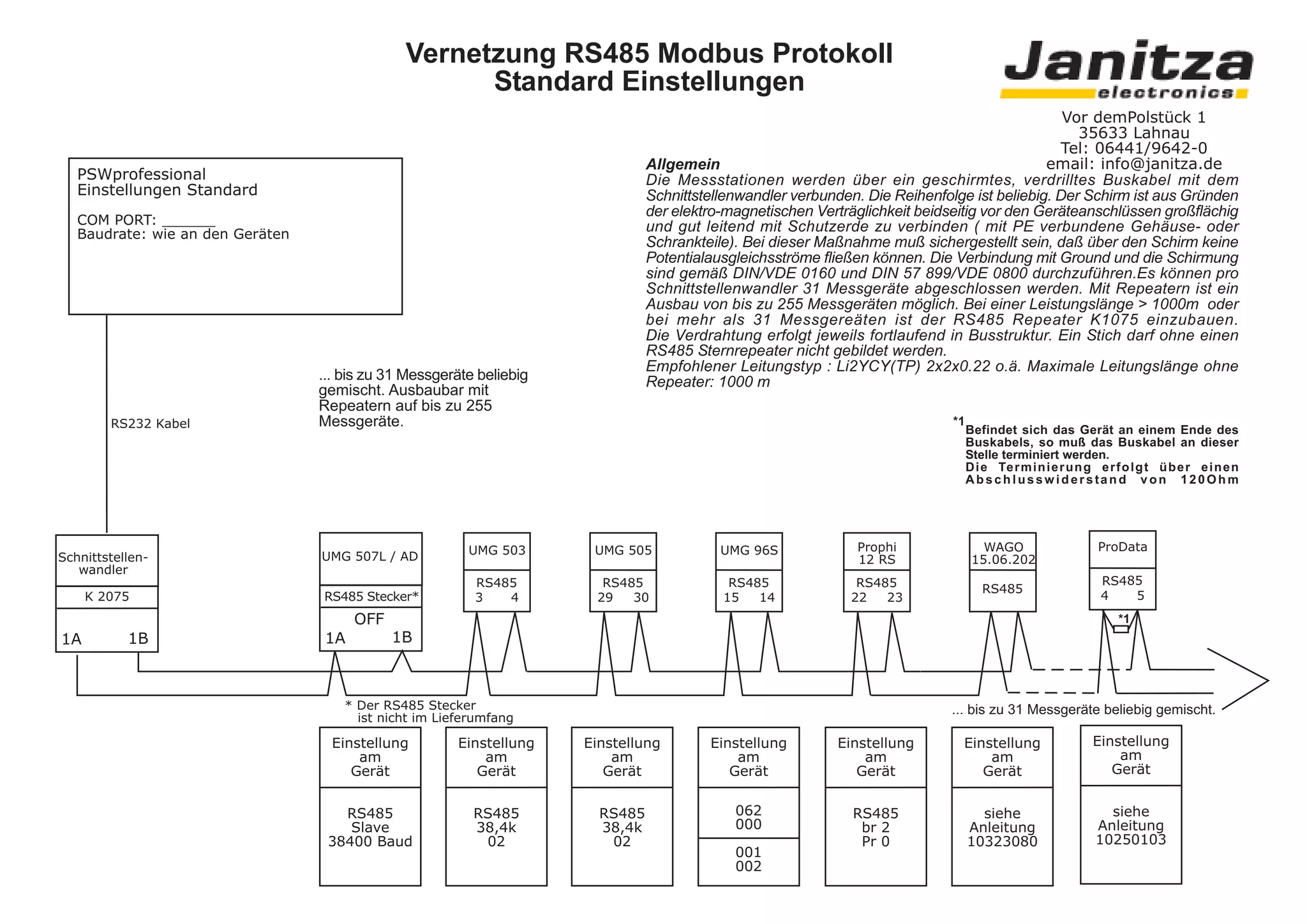

1. Vernetzung RS485 Modbus Protokoll
Standard Einstellungen
Vor demPolstück 1
35633 Lahnau
Tel: 06441/9642-0
Allgemein email: info@janitza.de
PSWprofessional Die Messstationen werden über ein geschirmtes, verdrilltes Buskabel mit dem
Einstellungen Standard Schnittstellenwandler verbunden. Die Reihenfolge ist beliebig. Der Schirm ist aus Gründen
der elektro-magnetischen Verträglichkeit beidseitig vor den Geräteanschlüssen großflächig
COM PORT: ______ und gut leitend mit Schutzerde zu verbinden ( mit PE verbundene Gehäuse- oder
Baudrate: wie an den Geräten
Schrankteile). Bei dieser Maßnahme muß sichergestellt sein, daß über den Schirm keine
Potentialausgleichsströme fließen können. Die Verbindung mit Ground und die Schirmung
sind gemäß DIN/VDE 0160 und DIN 57 899/VDE 0800 durchzuführen.Es können pro
Schnittstellenwandler 31 Messgeräte abgeschlossen werden. Mit Repeatern ist ein
Ausbau von bis zu 255 Messgeräten möglich. Bei einer Leistungslänge > 1000m oder
bei mehr als 31 Messgereäten ist der RS485 Repeater K1075 einzubauen.
Die Verdrahtung erfolgt jeweils fortlaufend in Busstruktur. Ein Stich darf ohne einen
RS485 Sternrepeater nicht gebildet werden.
Empfohlener Leitungstyp : Li2YCY(TP) 2x2x0.22 o.ä. Maximale Leitungslänge ohne
... bis zu 31 Messgeräte beliebig Repeater: 1000 m
gemischt. Ausbaubar mit
Repeatern auf bis zu 255
RS232 Kabel Messgeräte. *1
Befindet sich das Gerät an einem Ende des
Buskabels, so muß das Buskabel an dieser
Stelle terminiert werden.
D i e Te r m i n i e r u n g e r f o l g t ü b e r e i n e n
Abschlusswiderstand von 120Ohm
UMG 503 UMG 505 UMG 96S Prophi WAGO ProData
Schnittstellen- UMG 507L / AD 12 RS 15.06.202
wandler
RS485 RS485 RS485 RS485 RS485
RS485
K 2075 RS485 Stecker* 3 4 29 30 15 14 22 23 4 5
OFF *1
1A 1B 1A 1B
* Der RS485 Stecker ... bis zu 31 Messgeräte beliebig gemischt.
ist nicht im Lieferumfang
Einstellung Einstellung Einstellung Einstellung Einstellung Einstellung Einstellung
am am am am am am am
Gerät Gerät Gerät Gerät Gerät Gerät Gerät
RS485 RS485 RS485 062 RS485 siehe siehe
Slave 38,4k 38,4k 000 br 2 Anleitung Anleitung
38400 Baud 02 02 Pr 0 10323080 10250103
001
002
