2. Konvergenz
Skalierbarkeit
Mehrwert

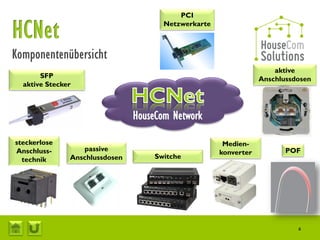

4. PCI
Netzwerkarte
aktive
SFP Anschlussdosen
aktive Stecker
HouseCom Network
steckerlose Medien-
Anschluss- passive konverter POF
technik Anschlussdosen Switche
4

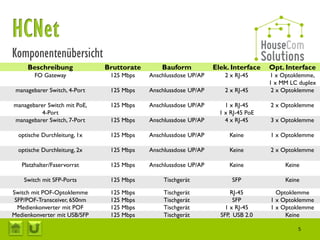

5. Komponentenübersicht
Beschreibung Bruttorate Bauform Elek. Interface Opt. Interface
FO Gateway 125 Mbps Anschlussdose UP/AP 2 x RJ-45 1 x Optoklemme,
1 x MM LC duplex
managebarer Switch, 4-Port 125 Mbps Anschlussdose UP/AP 2 x RJ-45 2 x Optoklemme
managebarer Switch mit PoE, 125 Mbps Anschlussdose UP/AP 1 x RJ-45 2 x Optoklemme
4-Port 1 x RJ-45 PoE
managebarer Switch, 7-Port 125 Mbps Anschlussdose UP/AP 4 x RJ-45 3 x Optoklemme
optische Durchleitung, 1x 125 Mbps Anschlussdose UP/AP Keine 1 x Optoklemme
optische Durchleitung, 2x 125 Mbps Anschlussdose UP/AP Keine 2 x Optoklemme
Platzhalter/Faservorrat 125 Mbps Anschlussdose UP/AP Keine Keine
Switch mit SFP-Ports 125 Mbps Tischgerät SFP Keine
Switch mit POF-Optoklemme 125 Mbps Tischgerät RJ-45 Optoklemme
SFP/POF-Transceiver, 650nm 125 Mbps Tischgerät SFP 1 x Optoklemme
Medienkonverter mit POF 125 Mbps Tischgerät 1 x RJ-45 1 x Optoklemme
Medienkonverter mit USB/SFP 125 Mbps Tischgerät SFP, USB 2.0 Keine
5

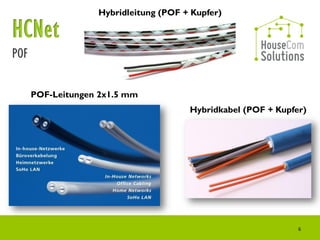

6. Hybridleitung (POF + Kupfer)
POF
POF-Leitungen 2x1.5 mm
Hybridkabel (POF + Kupfer)
6

7. Passive Anschlussdose und POF-Optoklemme
2x optische Durchleitung POF - Optoklemme
7

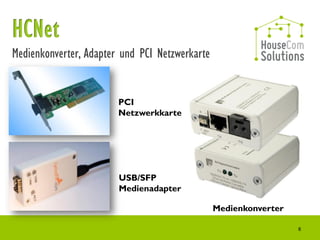

8. Medienkonverter, Adapter und PCI Netzwerkarte
PCI
Netzwerkkarte
USB/SFP
Medienadapter
Medienkonverter
8

9. Aktive Anschlussdose RJ45
Anschlüsse
POF
Leitung
Anschluss
Stromversorgung
LED
POF
Anzeigen POF
Anschlüss
Anschlüsse Topfnetzteil
e
managebarer Switch, 4-Port
9

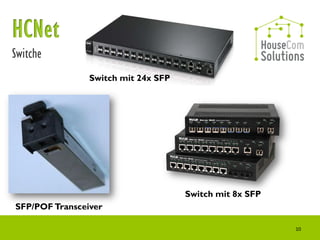

10. Switche
Switch mit 24x SFP
Switch mit 8x SFP
SFP/POF Transceiver
10

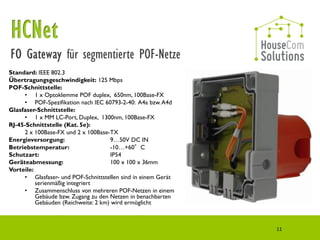

11. für segmentierte POF-Netze
Standard: IEEE 802.3
Übertragungsgeschwindigkeit: 125 Mbps
POF-Schnittstelle:
• 1 x Optoklemme POF duplex, 650nm, 100Base-FX
• POF-Spezifikation nach IEC 60793-2-40: A4a bzw. A4d
Glasfaser-Schnittstelle:
• 1 x MM LC-Port, Duplex, 1300nm, 100Base-FX
RJ-45-Schnittstelle (Kat. 5e):
2 x 100Base-FX und 2 x 100Base-TX
Energieversorgung: 9…50V DC IN
Betriebstemperatur: -10…+60°C
Schutzart: IP54
Geräteabmessung: 100 x 100 x 36mm
Vorteile:
• Glasfaser- und POF-Schnittstellen sind in einem Gerät
serienmäßig integriert
• Zusammenschluss von mehreren POF-Netzen in einem
Gebäude bzw. Zugang zu den Netzen in benachbarten
Gebäuden (Reichweite: 2 km) wird ermöglicht
11

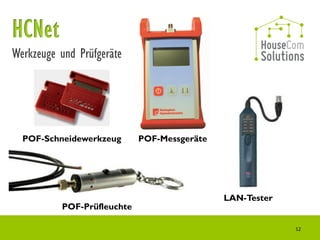

12. Werkzeuge und Prüfgeräte
POF-Schneidewerkzeug POF-Messgeräte
LAN-Tester
POF-Prüfleuchte
12

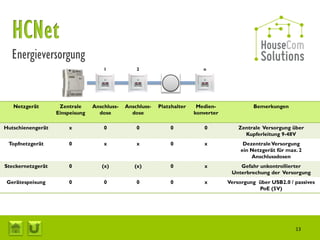

13. Energieversorgung
1 2 n
Netzgerät Zentrale Anschluss- Anschluss- Platzhalter Medien- Bemerkungen
Einspeisung dose dose konverter
Hutschienengerät x 0 0 0 0 Zentrale Versorgung über
Kupferleitung 9-48V
Topfnetzgerät 0 x x 0 x Dezentrale Versorgung
ein Netzgerät für max. 2
Anschlussdosen
Steckernetzgerät 0 (x) (x) 0 x Gefahr unkontrollierter
Unterbrechung der Versorgung
Gerätespeisung 0 0 0 0 x Versorgung über USB2.0 / passives
PoE (5V)
13

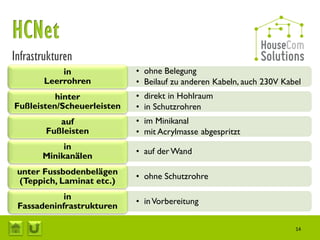

14. Infrastrukturen
in • ohne Belegung
Leerrohren • Beilauf zu anderen Kabeln, auch 230V Kabel
hinter • direkt in Hohlraum
Fußleisten/Scheuerleisten • in Schutzrohren
auf • im Minikanal
Fußleisten • mit Acrylmasse abgespritzt
in
• auf der Wand
Minikanälen
unter Fussbodenbelägen
• ohne Schutzrohre
(Teppich, Laminat etc.)
in
• in Vorbereitung
Fassadeninfrastrukturen
14

15. POF-Komponenten Geräteinterface Netzinterface
1x Medienkonverter 1xRJ 45 1xPOF
POD
1x Medienkonverter (Power-on-Demand) 1xRJ 45 1xPOF
1x Medienkonverter (Tischgerät) 1xRJ 45 1xPOF
1x aktive Anschlussdose 1xRJ 45 2xPOF
2x aktive Anschlussdose 2xRJ 45 2xPOF
1x passive Anschlussdose 1x POF 1xPOF
2x passive Anschlussdose 2x POF 2xPOF
Platzhalter Anschlussdose Faservorrat keine
SFP-Transceiver Elektrisch 1xPOF
PCI Netzwerkkarte Elektrisch 1xPOF
Wireless Access Point WiFi 1xPOF
15

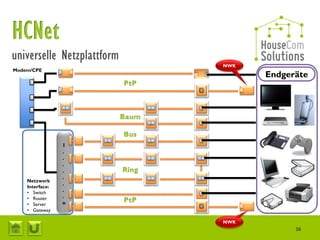

16. NWK
Modem/CPE
Endgeräte
1
.
.
.
.
.
Netzwerk
.
Interface:
• Switch .
• Router .
• Server n
• Gateway
NWK
16

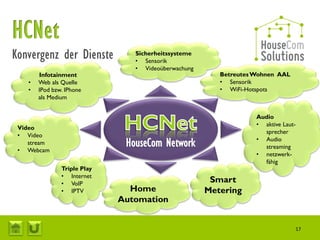

17. Sicherheitssysteme
• Sensorik
• Videoüberwachung
Infotainment Betreutes Wohnen AAL
• Web als Quelle • Sensorik
• IPod bzw. IPhone • WiFi-Hotspots
als Medium
Audio
• aktive Laut-
Video
sprecher
• Video
stream
• Webcam
HouseCom Network • Audio
streaming
• netzwerk-
fähig
Triple Play
• Internet
• VoIP
Smart
• IPTV Home Metering
Automation
17

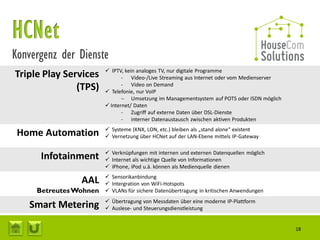

18. Konvergenz der Dienste
 IPTV, kein analoges TV, nur digitale Programme
Triple Play Services - Video-/Live Streaming aus Internet oder vom Medienserver
(TPS) - Video on Demand
 Telefonie, nur VoIP
 Umsetzung im Managementsystem auf POTS oder ISDN möglich
 Internet/ Daten
- Zugriff auf externe Daten über DSL-Dienste
- interner Datenaustausch zwischen aktiven Produkten
 Systeme (KNX, LON, etc.) bleiben als „stand alone“ existent
Home Automation  Vernetzung über HCNet auf der LAN-Ebene mittels IP-Gateway
 Verknüpfungen mit internen und externen Datenquellen möglich
Infotainment  Internet als wichtige Quelle von Informationen
 iPhone, iPod u.ä. können als Medienquelle dienen
 Sensorikanbindung
AAL  Intergration von WiFi-Hotspots
Betreutes Wohnen  VLANs für sichere Datenübertragung in kritischen Anwendungen
 Übertragung von Messdaten über eine moderne IP-Plattform
Smart Metering  Auslese- und Steuerungsdienstleistung
18

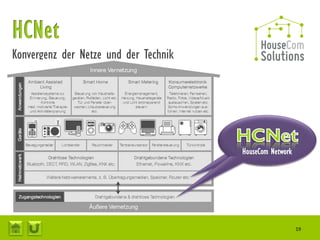

19. Konvergenz der Netze und der Technik
HouseCom Network
19

20. Eigenschaften (1)
keine Störfeldbeeinflussung => EMV, EMI
Potentialtrennung
Abhörsicherheit
Verlegung im unmittelbarem Umfeld von Stromanlagen/-kabel
Verlegung mit geringem Raumbedarf, da kleiner Formfaktor
kleiner Formfaktor
hohe Flexibilität
20

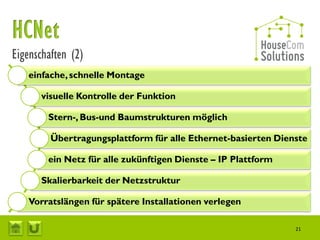

21. Eigenschaften (2)
einfache, schnelle Montage
visuelle Kontrolle der Funktion
Stern-, Bus-und Baumstrukturen möglich
Übertragungsplattform für alle Ethernet-basierten Dienste
ein Netz für alle zukünftigen Dienste – IP Plattform
Skalierbarkeit der Netzstruktur
Vorratslängen für spätere Installationen verlegen
21

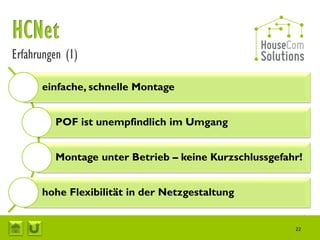

22. Erfahrungen (1)
einfache, schnelle Montage
POF ist unempfindlich im Umgang
Montage unter Betrieb – keine Kurzschlussgefahr!
hohe Flexibilität in der Netzgestaltung
22

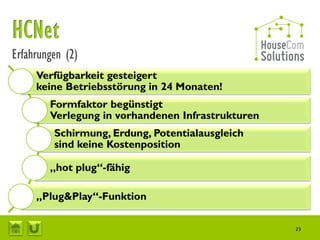

23. Erfahrungen (2)
Verfügbarkeit gesteigert
keine Betriebsstörung in 24 Monaten!
Formfaktor begünstigt
Verlegung in vorhandenen Infrastrukturen
Schirmung, Erdung, Potentialausgleich
sind keine Kostenposition
„hot plug“-fähig
„Plug&Play“-Funktion
23

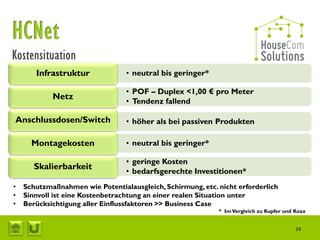

24. Infrastruktur • neutral bis geringer*
• POF – Duplex <1,00 € pro Meter
Netz
• Tendenz fallend
Anschlussdosen/Switch • höher als bei passiven Produkten
Montagekosten • neutral bis geringer*
• geringe Kosten
Skalierbarkeit
• bedarfsgerechte Investitionen*
• Schutzmaßnahmen wie Potentialausgleich, Schirmung, etc. nicht erforderlich
• Sinnvoll ist eine Kostenbetrachtung an einer realen Situation unter
• Berücksichtigung aller Einflussfaktoren >> Business Case
* Im Vergleich zu Kupfer und Koax
24
