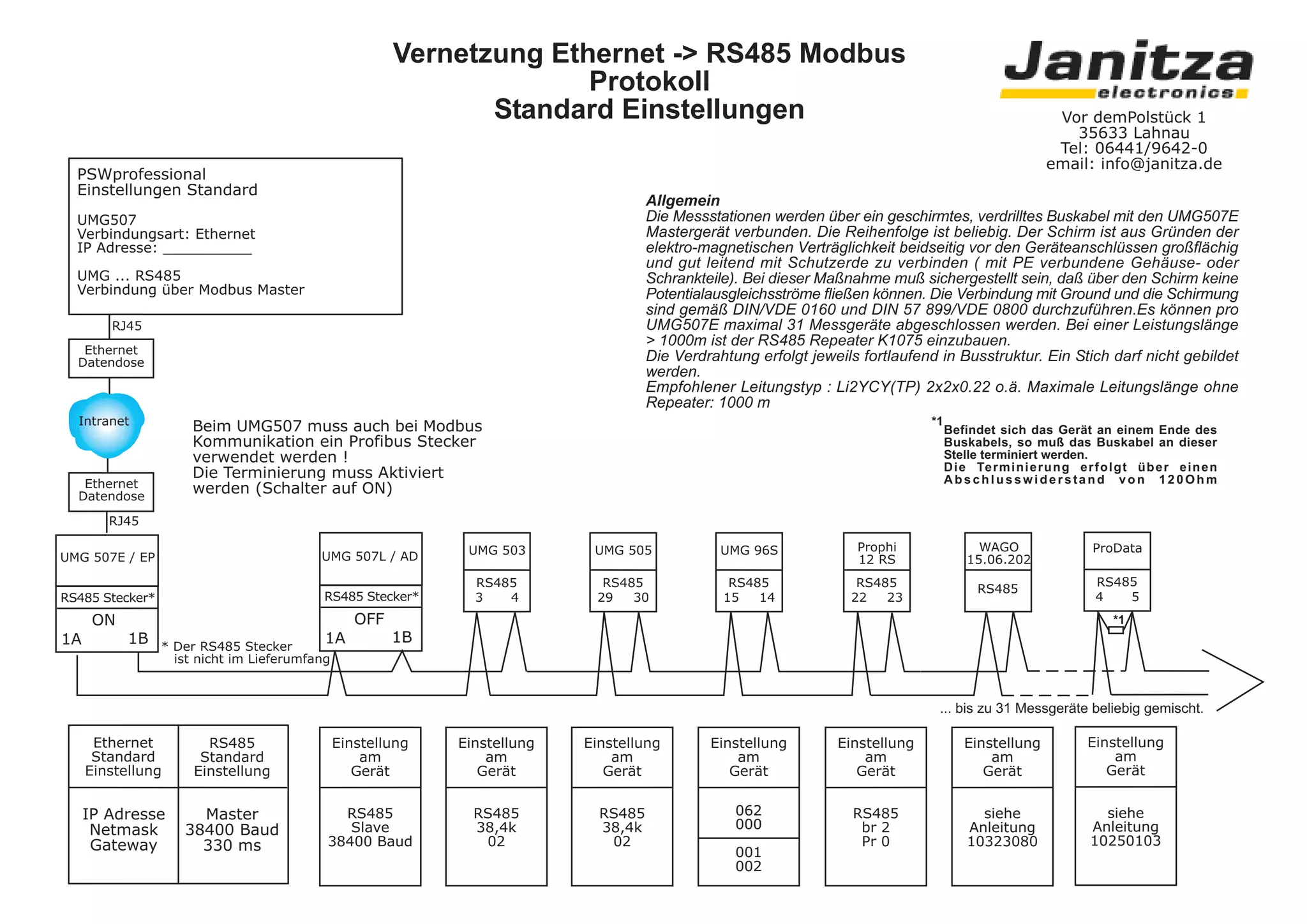

Vernetzung Ethernet -> RS485 Modbus
                                                                      Protokoll
                                                               Standard Einstellungen                                                                      Vor demPolstück 1
                                                                                                                                                             35633 Lahnau
                                                                                                                                                           Tel: 06441/9642-0
                                                                                                                                                          email: info@janitza.de
  PSWprofessional
  Einstellungen Standard
                                                                                     Allgemein
  UMG507                                                                             Die Messstationen werden über ein geschirmtes, verdrilltes Buskabel mit den UMG507E
  Verbindungsart: Ethernet                                                           Mastergerät verbunden. Die Reihenfolge ist beliebig. Der Schirm ist aus Gründen der
  IP Adresse: __________                                                             elektro-magnetischen Verträglichkeit beidseitig vor den Geräteanschlüssen großflächig
                                                                                     und gut leitend mit Schutzerde zu verbinden ( mit PE verbundene Gehäuse- oder
  UMG ... RS485                                                                      Schrankteile). Bei dieser Maßnahme muß sichergestellt sein, daß über den Schirm keine
  Verbindung über Modbus Master                                                      Potentialausgleichsströme fließen können. Die Verbindung mit Ground und die Schirmung
                                                                                     sind gemäß DIN/VDE 0160 und DIN 57 899/VDE 0800 durchzuführen.Es können pro
        RJ45                                                                         UMG507E maximal 31 Messgeräte abgeschlossen werden. Bei einer Leistungslänge
                                                                                     > 1000m ist der RS485 Repeater K1075 einzubauen.
   Ethernet
  Datendose                                                                          Die Verdrahtung erfolgt jeweils fortlaufend in Busstruktur. Ein Stich darf nicht gebildet
                                                                                     werden.
                                                                                     Empfohlener Leitungstyp : Li2YCY(TP) 2x2x0.22 o.ä. Maximale Leitungslänge ohne
                                                                                     Repeater: 1000 m
  Intranet            Beim UMG507 muss auch bei Modbus                                                                         *1
                                                                                                                                    Befindet sich das Gerät an einem Ende des
                      Kommunikation ein Profibus Stecker                                                                            Buskabels, so muß das Buskabel an dieser
                      verwendet werden !                                                                                            Stelle terminiert werden.
                                                                                                                                    D i e Te r m i n i e r u n g e r f o l g t ü b e r e i n e n
                      Die Terminierung muss Aktiviert                                                                               Abschlusswiderstand von 120Ohm
   Ethernet           werden (Schalter auf ON)
  Datendose

        RJ45

                                                              UMG 503       UMG 505             UMG 96S             Prophi                 WAGO                     ProData
UMG 507E / EP                             UMG 507L / AD                                                             12 RS                15.06.202
                                                               RS485         RS485               RS485              RS485                                            RS485
                                                                                                                                           RS485
RS485 Stecker*                             RS485 Stecker*      3   4        29   30             15   14            22   23                                           4   5
      ON                                          OFF                                                                                                                    *1
1A         1B                              1A           1B
                 * Der RS485 Stecker
                   ist nicht im Lieferumfang



                                                                                                                                 ... bis zu 31 Messgeräte beliebig gemischt.

      Ethernet          RS485                  Einstellung   Einstellung   Einstellung        Einstellung        Einstellung            Einstellung                Einstellung
      Standard         Standard                    am            am            am                 am                 am                     am                         am
     Einstellung      Einstellung                 Gerät         Gerät         Gerät              Gerät              Gerät                  Gerät                      Gerät


     IP Adresse       Master                 RS485             RS485         RS485                062               RS485                  siehe                      siehe
      Netmask       38400 Baud                Slave            38,4k         38,4k                000                br 2                Anleitung                  Anleitung
      Gateway         330 ms               38400 Baud           02            02                                     Pr 0                10323080                   10250103
                                                                                                  001
                                                                                                  002
