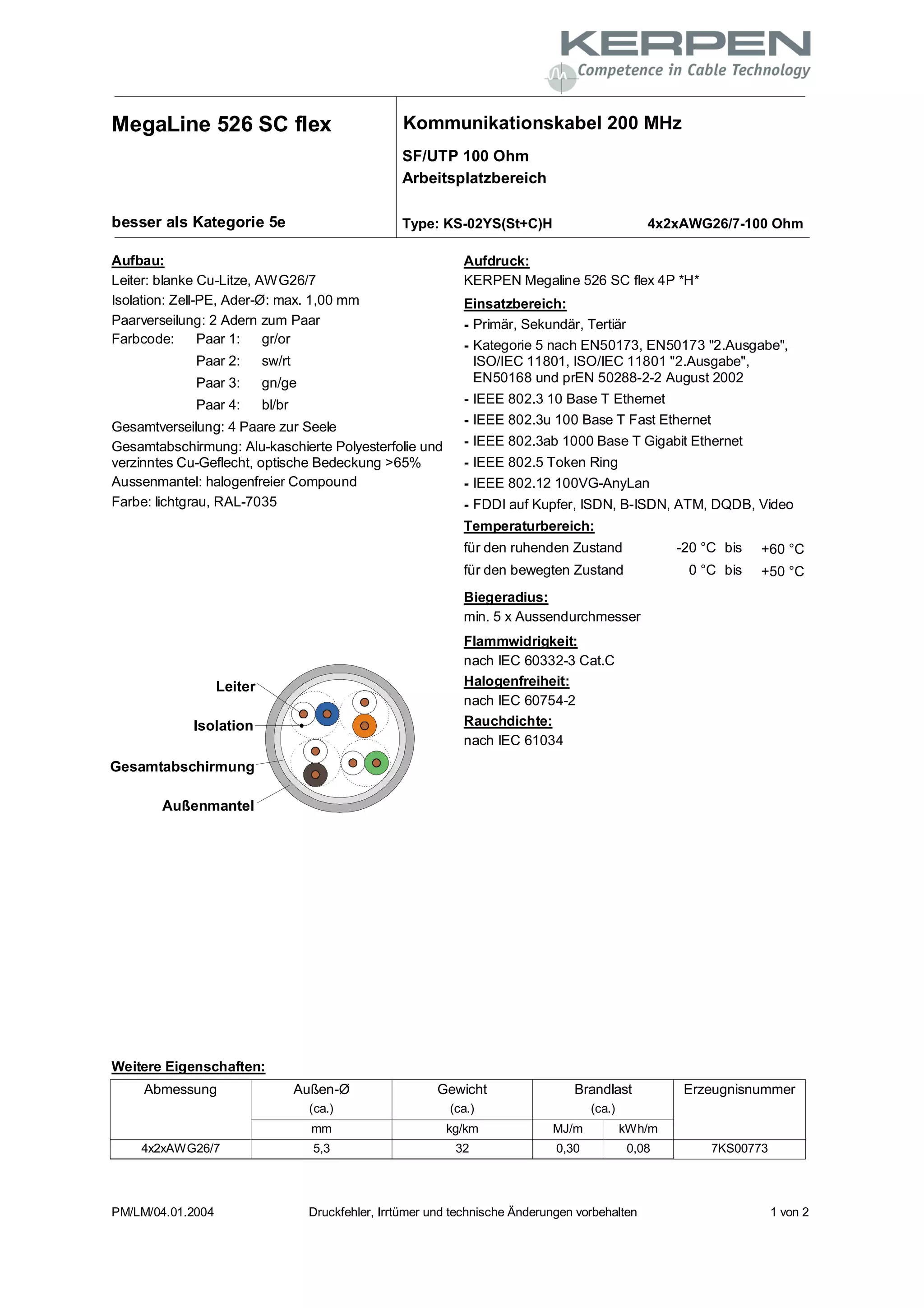

MegaLine 526 SC flex                                 Kommunikationskabel 200 MHz
                                                     SF/UTP 100 Ohm
                                                     Arbeitsplatzbereich

besser als Kategorie 5e                              Type: KS-02YS(St+C)H                           4x2xAWG26/7-100 Ohm

Aufbau:                                                         Aufdruck:
Leiter: blanke Cu-Litze, AWG26/7                                KERPEN Megaline 526 SC flex 4P *H*
Isolation: Zell-PE, Ader-Ø: max. 1,00 mm                        Einsatzbereich:
Paarverseilung: 2 Adern zum Paar                                - Primär, Sekundär, Tertiär
Farbcode:       Paar 1:   gr/or                                 - Kategorie 5 nach EN50173, EN50173 "2.Ausgabe",
             Paar 2:        sw/rt                                 ISO/IEC 11801, ISO/IEC 11801 "2.Ausgabe",
             Paar 3:        gn/ge                                 EN50168 und prEN 50288-2-2 August 2002
             Paar 4:        bl/br                               - IEEE 802.3 10 Base T Ethernet
Gesamtverseilung: 4 Paare zur Seele                             - IEEE 802.3u 100 Base T Fast Ethernet
Gesamtabschirmung: Alu-kaschierte Polyesterfolie und            - IEEE 802.3ab 1000 Base T Gigabit Ethernet
verzinntes Cu-Geflecht, optische Bedeckung >65%                 - IEEE 802.5 Token Ring
Aussenmantel: halogenfreier Compound                            - IEEE 802.12 100VG-AnyLan
Farbe: lichtgrau, RAL-7035                                      - FDDI auf Kupfer, ISDN, B-ISDN, ATM, DQDB, Video
                                                                Temperaturbereich:
                                                                für den ruhenden Zustand                -20 °C bis   +60 °C
                                                                für den bewegten Zustand                 0 °C bis    +50 °C
                                                                Biegeradius:
                                                                min. 5 x Aussendurchmesser
                                                                Flammwidrigkeit:
                                                                nach IEC 60332-3 Cat.C
                   Leiter                                       Halogenfreiheit:
                                                                nach IEC 60754-2
             Isolation                                          Rauchdichte:
                                                                nach IEC 61034
Gesamtabschirmung

        Außenmantel




Weitere Eigenschaften:
     Abmessung                      Außen-Ø                 Gewicht                 Brandlast            Erzeugnisnummer
                                     (ca.)                    (ca.)                     (ca.)
                                      mm                     kg/km              MJ/m            kWh/m
    4x2xAWG26/7                       5,3                      32                0,30            0,08        7KS00773




PM/LM/04.01.2004                     Druckfehler, Irrtümer und technische Änderungen vorbehalten                        1 von 2
Kommunikationskabel 200 MHz                                                           MegaLine 526 SC flex
SF/UTP 100 Ohm
Arbeitsplatzbereich

Type: KS-02YS(St+C)H                                 4x2xAWG26/7-100 Ohm              besser als Kategorie 5e
Elektrische Eigenschaften bei 20°C:
Gleichstromwiderstand (Ohm/km)                                                         145 (max.)
Isolationswiderstand (MOhm x km)                                                       500 (min.)
Betriebskapazität (pF/m)                                                               47 (Nennwert)
Signalgeschwindigkeit (c)                                                              0,69 (Richtwert)
Signallaufzeit (ns/100m)                                                               485 (Richtwert)
Skew bei 100 MHz (ns/100m)                                                             18 (Richtwert)
Charakteristischer Wellenwiderstand bei 100MHz (Ohm)                                   100±5
Kopplungwiderstand bei 10 MHz (mOhm/m)                                                 10 (Nennwert)
Schirmdämpfung bis 1000 MHz (dB)                                                       35 (Nennwert)
Störleistungsunterdrückung bis 1000 MHz (dB)                                           55 (Nennwert)
Prüfspannung Ueff (V)                                                                  1000
Betriebsspannung (V)                                                                   125 (max.)

  Frequenz             Dämpfung        NEXT                ACR        PS-NEXT         PS-ACR         EL-FEXT        PS-ELFEXT          RL**
    MHz                 dB/10m              dB            dB@10m            dB        dB@10m               dB        dB@10m                dB
                      nom.   Kat.5   nom.    Kat.5    nom.   Kat.5   nom.    Kat.5   nom.   Kat.5   nom.    Kat.5   nom.    Kat.5   nom.    Kat.5
                             max.*           min.*           min.*           min.*          min.*           min.*           min.*           min.*
      1               0,26   0,32    70      65,3     69,7   65,0    67      62,3    66,7   62,0    71              68
      4               0,52   0,6     62      56,3     61,5   55,7    59      53,3    58,5   52,7    60      51,8    57       48,8   26,0    23,0
     10               0,8    0,95    56      50,3     55,2   49,3    53      47,3    52,2   46,3    51      43,8    48       40,8   26,0    24,5
     16               1,01   1,21    53      47,2     52,0   46,0    50      44,2    49,0   43,0    47      39,7    44       36,7   26,0    25,0
     20               1,13   1,36    51      45,8     49,9   44,4    48      42,8    46,9   41,4    45      37,8    42       34,8   26,0    25,0
    31,25             1,43   1,71    49      42,9     47,6   41,2    46      39,9    44,6   38,2    41      33,9    38       30,9   25,0    23,6
    62,5              2,06   2,48    44      38,4     41,9   35,9    41      35,4    38,9   32,9    35      27,9    32       24,9   24,0    21,5
     100              2,66   3,2     41      35,3     38,3   32,1    38      32,3    35,3   29,1    31      23,8    28       20,8   24,0    20,1
     200              3,86           36               32,1           33              29,1           27              24              20,0
*prEN 50288-2-2, August 2002
**ffs




     Dämpfung Nennwert                      Dämpfung Kategorie 5                 NEXT Nennwert                      NEXT Kategorie 5

            80

             70

            60

             50

            40

            30

            20

             10

             0
                  1                                  10                               100                                  1000




PM/LM/04.01.2004                          Druckfehler, Irrtümer und technische Änderungen vorbehalten                                       2 von 2
