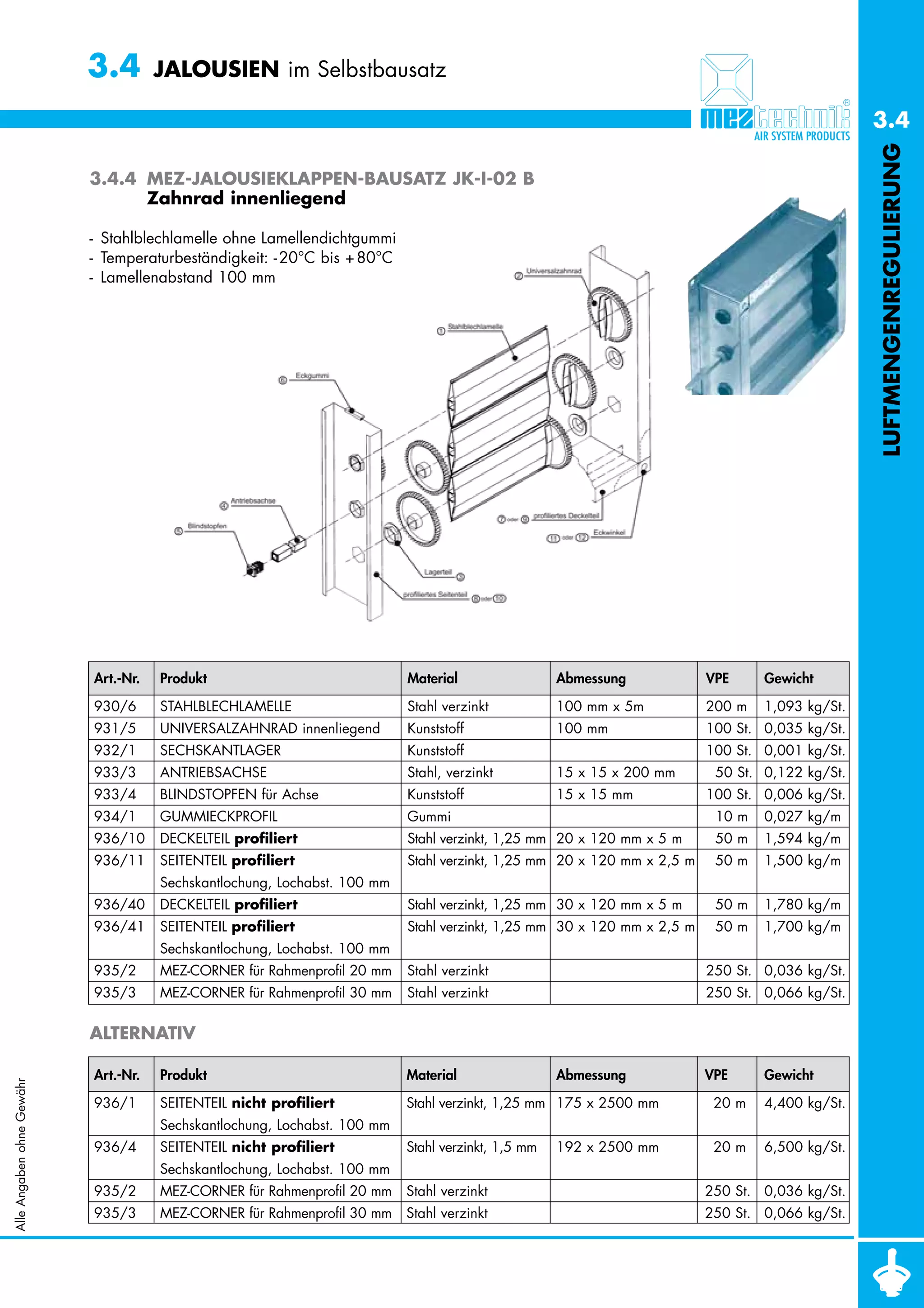

1. 3.4 JALOUSIEN im Selbstbausatz
3.4
LUFTMENGENREGULIERUNG
3.4.4 MEZ-JALOUSIEKLAPPEN-BAUSATZ JK-I-02 B
Zahnrad innenliegend
- Stahlblechlamelle ohne Lamellendichtgummi
- Temperaturbeständigkeit: - 20°C bis + 80°C
- Lamellenabstand 100 mm
Art.-Nr. Produkt Material Abmessung VPE Gewicht
930/6 STAHLBLECHLAMELLE Stahl verzinkt 100 mm x 5m 200 m 1,093 kg/St.
931/5 UNIVERSALZAHNRAD innenliegend Kunststoff 100 mm 100 St. 0,035 kg/St.
932/1 SECHSKANTLAGER Kunststoff 100 St. 0,001 kg/St.
933/3 ANTRIEBSACHSE Stahl, verzinkt 15 x 15 x 200 mm 50 St. 0,122 kg/St.
933/4 BLINDSTOPFEN für Achse Kunststoff 15 x 15 mm 100 St. 0,006 kg/St.
934/1 GUMMIECKPROFIL Gummi 10 m 0,027 kg/m
936/10 DECKELTEIL profiliert Stahl verzinkt, 1,25 mm 20 x 120 mm x 5 m 50 m 1,594 kg/m
936/11 SEITENTEIL profiliert Stahl verzinkt, 1,25 mm 20 x 120 mm x 2,5 m 50 m 1,500 kg/m
Sechskantlochung, Lochabst. 100 mm
936/40 DECKELTEIL profiliert Stahl verzinkt, 1,25 mm 30 x 120 mm x 5 m 50 m 1,780 kg/m
936/41 SEITENTEIL profiliert Stahl verzinkt, 1,25 mm 30 x 120 mm x 2,5 m 50 m 1,700 kg/m
Sechskantlochung, Lochabst. 100 mm
935/2 MEZ-CORNER für Rahmenprofil 20 mm Stahl verzinkt 250 St. 0,036 kg/St.
935/3 MEZ-CORNER für Rahmenprofil 30 mm Stahl verzinkt 250 St. 0,066 kg/St.
ALTERNATIV
Art.-Nr. Produkt Material Abmessung VPE Gewicht
Alle Angaben ohne Gewähr
936/1 SEITENTEIL nicht profiliert Stahl verzinkt, 1,25 mm 175 x 2500 mm 020 m 4,400 kg/St.
Sechskantlochung, Lochabst. 100 mm
936/4 SEITENTEIL nicht profiliert Stahl verzinkt, 1,5 mm 192 x 2500 mm 020 m 6,500 kg/St.
Sechskantlochung, Lochabst. 100 mm
935/2 MEZ-CORNER für Rahmenprofil 20 mm Stahl verzinkt 250 St. 0,036 kg/St.
935/3 MEZ-CORNER für Rahmenprofil 30 mm Stahl verzinkt 250 St. 0,066 kg/St.

2. 3.4 JALOUSIEN im Selbstbausatz
3.4
LUFTMENGENREGULIERUNG
3.4.4 MEZ-JALOUSIEKLAPPEN-BAUSATZ JK-I-02 B
Zahnrad innenliegend
Verarbeitungsempfehlung:
Zahnräder:
Die Zahnräder sind generell auf beiden Seiten zu
montieren
lichte Höhe
Antrieb: 90
- ab einer Höhe von 1.200 mm ist ein
Verbindungsgestänge anzubauen
- die Antriebsachse ist mittels einer selbstbohrenden
Schraube oder einer Niete an der Lamelle zu sichern
Lamellenzuschnitt:
Lichte Breite abzüglich 18 mm lichte Breite
Baugrößen:
C - P rofil
Die maximalen Baugrößen in der Breite entnehmen Sie
6
bitte dem Diagramm
30
120
maximale Klappenbreite in Abhängigkeit von ∆P
2000 6
1750
20
Druckdifferenz [Pa]
1500
120
1250
1000
750
500
250
120
0 200 400 600 800 1000 1200 1400 1600 1800 2000
Jalousieklappenbreite
Druckverlust - Kennlinien Stellkraftdiagramm/Drehmomente
Druckverlustkennlinie (in geöffnetem Zustand) Stellkraftdiagramm /
Motordrehmoment
H (m) 1,5
°
300
Klappenöffnungswinkel °
45
Druckverlust [Pa]
1,0
200
60° 15 Nm
100 0,5
90°
8 Nm
1 2 3 4 5 0 1,5
0,5 1,0
W[m/s] B (m)
Alle Angaben ohne Gewähr
