1. 9.4 MEZ-TRAVAU
9.4
MONTAGE UND BEFESTIGUNG
Aufhängeelemente ohne Dämmteil
- zur Befestigung von Installationen an
Trapezblechen
- leichte Anpassung an verschiedene
Trapezblechprofile durch vorgegebene
Sollbiegestelle
- laut VdS zur Rohrbefestigung bis DN 50
9.4.1 MEZ-TRAVAU Typ 40
Art.-Nr. Material A B C D S für Ø VPE Gewicht
St. kg/100 St.
821 Stahl verzinkt 105 40 95 40 2,0 M8 100 14,200
822 Stahl verzinkt 105 40 95 40 2,0 M 10 100 14,200
821E Edelstahl 105 40 95 40 2,0 M8 100 14,200
822E Edelstahl 105 40 95 40 2,0 M 10 100 14,200
MEZ-TRAVAU mit angeschweißter Mutter
Art.-Nr. Material A B C D S mit Gewinde VPE Gewicht
St. kg/100 St.
821 M08 Stahl verzinkt 100 25 95 35 2,0 M8 100 9,600
821 M10 Stahl verzinkt 100 25 95 35 2,0 M 10 100 9,600
MEZ-TRAVAU mit Rändelmutter
Art.-Nr. Material A B C D S mit Gewinde VPE Gewicht
St. kg/100 St.
821 R08 Stahl verzinkt 100 25 95 35 2 M8 100 11,400
821 R10 Stahl verzinkt 100 25 95 35 2 M 10 100 11,400
9.4.2 MEZ-TRAVAU Typ 30
Alle Angaben ohne Gewähr
Art.-Nr. Material A B C D S für Ø VPE Gewicht
St. kg/100 St.
8213 Stahl verzinkt 105 30 95 40 2,0 M8 100 10,000
8223 Stahl verzinkt 105 30 95 40 2,0 M 10 100 10,000

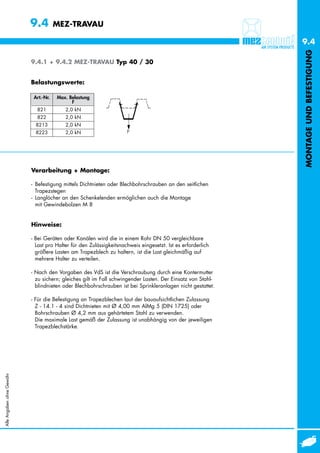

2. 9.4 MEZ-TRAVAU
9.4
MONTAGE UND BEFESTIGUNG
9.4.1 + 9.4.2 MEZ-TRAVAU Typ 40 / 30
Belastungswerte:
Art.-Nr. Max. Belastung
F
821 2,0 kN
822 2,0 kN
8213 2,0 kN
8223 2,0 kN
Verarbeitung + Montage:
- Befestigung mittels Dichtnieten oder Blechbohrschrauben an den seitlichen
Trapezstegen
- Langlöcher an den Schenkelenden ermöglichen auch die Montage
mit Gewindebolzen M 8
Hinweise:
- Bei Geräten oder Kanälen wird die in einem Rohr DN 50 vergleichbare
Last pro Halter für den Zulässigkeitsnachweis eingesetzt. Ist es erforderlich
größere Lasten am Trapezblech zu haltern, ist die Last gleichmäßig auf
mehrere Halter zu verteilen.
- Nach den Vorgaben des VdS ist die Verschraubung durch eine Kontermutter
zu sichern; gleiches gilt im Fall schwingender Lasten. Der Einsatz von Stahl-
blindnieten oder Blechbohrschrauben ist bei Sprinkleranlagen nicht gestattet.
- Für die Befestigung an Trapezblechen laut der bauaufsichtlichen Zulassung
Z - 14.1 - 4 sind Dichtnieten mit Ø 4,00 mm AlMg 5 (DIN 1725) oder
Bohrschrauben Ø 4,2 mm aus gehärtetem Stahl zu verwenden.
Die maximale Last gemäß der Zulassung ist unabhängig von der jeweiligen
Trapezblechstärke.
Alle Angaben ohne Gewähr
