1. 9.2 MEZ-ELL
9.2
MONTAGE UND BEFESTIGUNG
Aufhängeelemente mit Dämmteil
- zur geräusch- und schwingungshemmenden
Kanalaufhängung
- zur Befestigung von rechteckigen Luftleitsystemen
- optimale Ausrichtung und Höhenjustierung
über Gewindestangen
9.2.4 MEZ-SWING-ELL mit Dämmteil / Typ 40
Art.-Nr. Material A B C S L T für Ø VPE Gewicht
St. kg/100 St.
816 S Stahl verz. 58 40 45 2,5 24 x 8,5 42 M8 50 7,800
816 S/1 Stahl verz. 58 40 45 2,5 24 x 8,5 42 M 10 50 7,800
816 SE Edelstahl 58 40 45 2,5 24 x 8,5 42 M8 50 7,800
817 S Stahl verz. 100 40 45 2,5 24 x 8,5 42 M8 50 11,200
817 S/1 Stahl verz. 100 40 45 2,5 24 x 8,5 42 M 10 50 11,200
817 SE Edelstahl 100 40 45 2,5 24 x 8,5 42 M8 50 11,200
818 S Stahl verz. 130 40 45 2,5 24 x 8,5 42 M8 50 13,200
818 S/1 Stahl verz. 130 40 45 2,5 24 x 8,5 42 M 10 50 13,200
818 SE Edelstahl 130 40 45 2,5 24 x 8,5 42 M8 50 13,200
Belastungswerte:
Art.-Nr. Max. Belastung
F
816 S 0,50 kN
817 S 0,50 kN
818 S 0,50 kN
9.2.5 MEZ-SWING-ELL mit Dämmteil / Typ 30
Art.-Nr. Material A B C S L T für Ø VPE Gewicht
St. kg/100 St.
8163 S Stahl verz. 58 30 45 2,5 24 x 8,5 42 M8 50 5,600
8163 S1 Stahl verz. 58 30 45 2,5 24 x 8,5 42 M 10 50 5,600
8173 S Stahl verz. 100 30 45 2,5 24 x 8,5 42 M8 50 7,800
Alle Angaben ohne Gewähr
8173 S1 Stahl verz. 100 30 45 2,5 24 x 8,5 42 M 10 50 7,800
8183 S Stahl verz. 130 30 45 2,5 24 x 8,5 42 M8 50 9,200
8183 S1 Stahl verz. 130 30 45 2,5 24 x 8,5 42 M 10 50 9,200

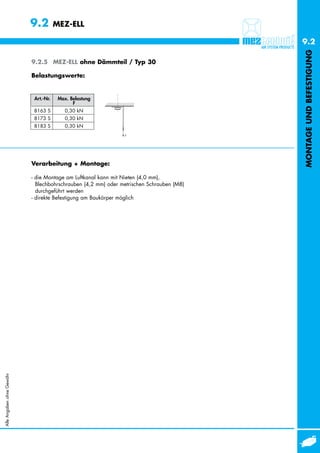

2. 9.2 MEZ-ELL
9.2
MONTAGE UND BEFESTIGUNG
9.2.5 MEZ-ELL ohne Dämmteil / Typ 30
Belastungswerte:
Art.-Nr. Max. Belastung
F
8163 S 0,30 kN
8173 S 0,30 kN
8183 S 0,30 kN
Verarbeitung + Montage:
- die Montage am Luftkanal kann mit Nieten (4,0 mm),
Blechbohrschrauben (4,2 mm) oder metrischen Schrauben (M8)
durchgeführt werden
- direkte Befestigung am Baukörper möglich
Alle Angaben ohne Gewähr
