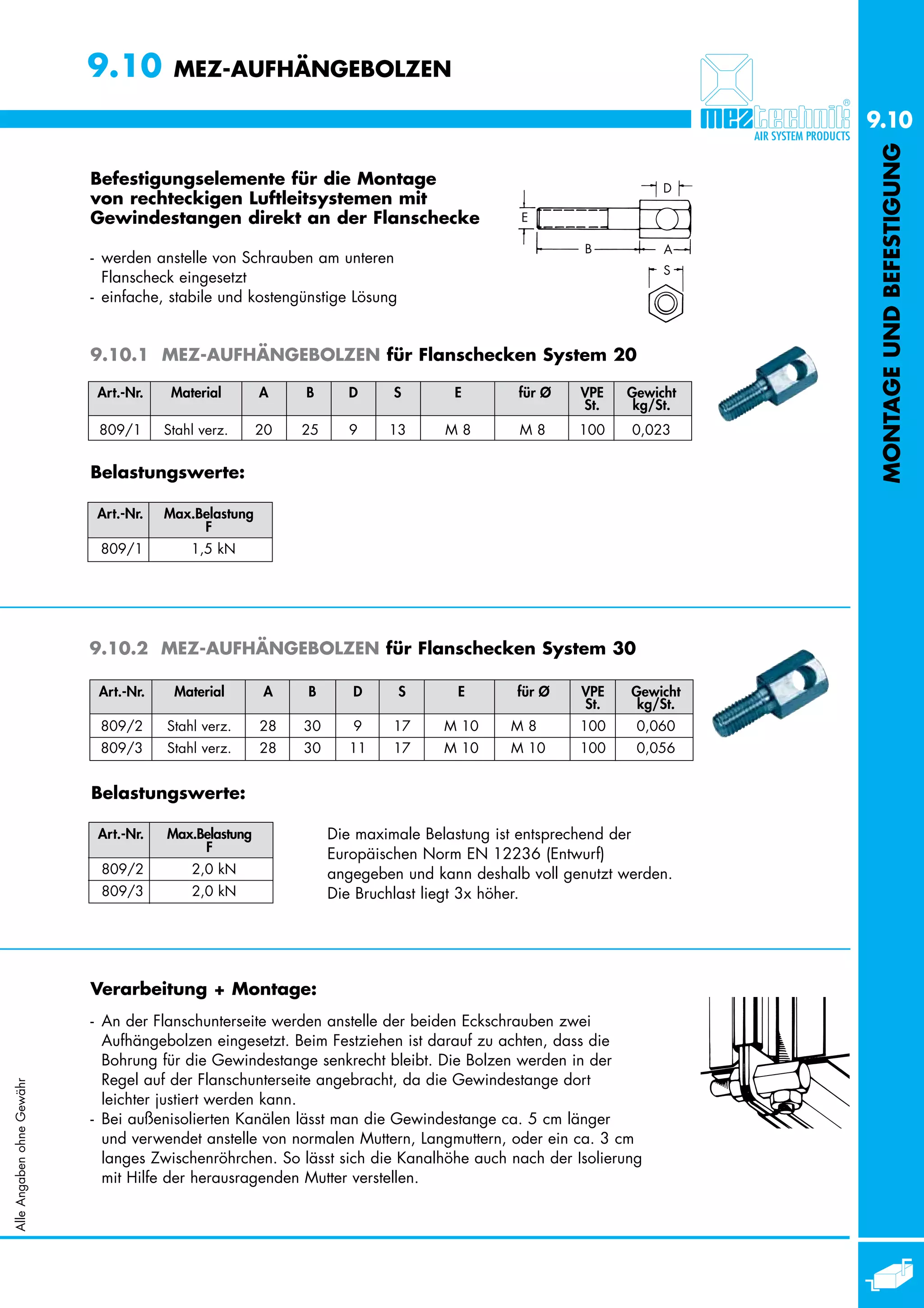

1. 9.10 MEZ-AUFHÄNGEBOLZEN
9.10
MONTAGE UND BEFESTIGUNG
Befestigungselemente für die Montage D
von rechteckigen Luftleitsystemen mit
Gewindestangen direkt an der Flanschecke E
B A
- werden anstelle von Schrauben am unteren
S
Flanscheck eingesetzt
- einfache, stabile und kostengünstige Lösung
9.10.1 MEZ-AUFHÄNGEBOLZEN für Flanschecken System 20
Art.-Nr. Material A B D S E für Ø VPE Gewicht
St. kg/St.
809/1 Stahl verz. 20 25 9 13 M8 M8 100 0,023
Belastungswerte:
Art.-Nr. Max.Belastung
F
809/1 1,5 kN
9.10.2 MEZ-AUFHÄNGEBOLZEN für Flanschecken System 30
Art.-Nr. Material A B D S E für Ø VPE Gewicht
St. kg/St.
809/2 Stahl verz. 28 30 9 17 M 10 M8 100 0,060
809/3 Stahl verz. 28 30 11 17 M 10 M 10 100 0,056
Belastungswerte:
Art.-Nr. Max.Belastung Die maximale Belastung ist entsprechend der
F
Europäischen Norm EN 12236 (Entwurf)
809/2 2,0 kN angegeben und kann deshalb voll genutzt werden.
809/3 2,0 kN Die Bruchlast liegt 3x höher.
Verarbeitung + Montage:
- An der Flanschunterseite werden anstelle der beiden Eckschrauben zwei
Aufhängebolzen eingesetzt. Beim Festziehen ist darauf zu achten, dass die
Bohrung für die Gewindestange senkrecht bleibt. Die Bolzen werden in der
Regel auf der Flanschunterseite angebracht, da die Gewindestange dort
Alle Angaben ohne Gewähr
leichter justiert werden kann.
- Bei außenisolierten Kanälen lässt man die Gewindestange ca. 5 cm länger
und verwendet anstelle von normalen Muttern, Langmuttern, oder ein ca. 3 cm
langes Zwischenröhrchen. So lässt sich die Kanalhöhe auch nach der Isolierung
mit Hilfe der herausragenden Mutter verstellen.
