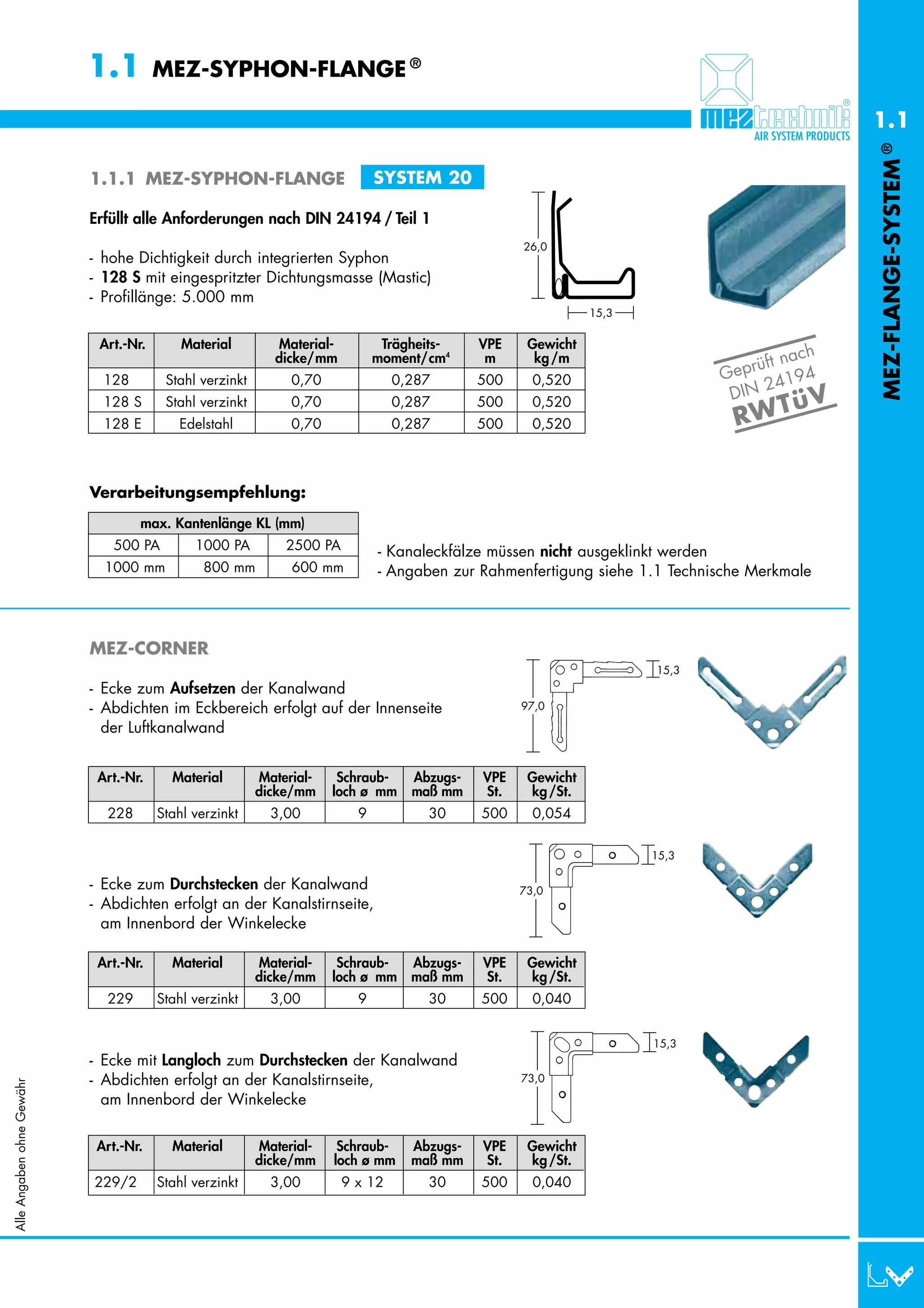

1. 1.1 MEZ-SYPHON-FLANGE ®
1.1
MEZ-FLANGE-SYSTEM ®
1.1.1 MEZ-SYPHON-FLANGE SYSTEM 20
Erfüllt alle Anforderungen nach DIN 24194 / Teil 1
26,0
- hohe Dichtigkeit durch integrierten Syphon
- 128 S mit eingespritzter Dichtungsmasse (Mastic)
- Profillänge: 5.000 mm
15,3
Art.-Nr. Material Material- Trägheits- VPE Gewicht
ch
dicke/mm moment/cm4 m kg /m ft na
G eprü 4
128 S Stahl verzinkt 0,70 0,287 500 0,520 2419
DIN V
ü
RW T
128 S Stahl verzinkt 0,70 0,287 500 0,520
128 E Edelstahl 0,70 0,287 500 0,520
Verarbeitungsempfehlung:
max. Kantenlänge KL (mm)
0500 PA 1000 PA 2500 PA - Kanaleckfälze müssen nicht ausgeklinkt werden
1000 mm 0 800 mm 0600 mm - Angaben zur Rahmenfertigung siehe 1.1 Technische Merkmale
MEZ-CORNER
15,3
- Ecke zum Aufsetzen der Kanalwand
- Abdichten im Eckbereich erfolgt auf der Innenseite 97,0
der Luftkanalwand
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
228 Stahl verzinkt 3,00 9 30 500 0,054
15,3
- Ecke zum Durchstecken der Kanalwand 73,0
- Abdichten erfolgt an der Kanalstirnseite,
am Innenbord der Winkelecke
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
229 Stahl verzinkt 3,00 9 30 500 0,040
15,3
- Ecke mit Langloch zum Durchstecken der Kanalwand
- Abdichten erfolgt an der Kanalstirnseite, 73,0
Alle Angaben ohne Gewähr
am Innenbord der Winkelecke
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
229/2 Stahl verzinkt 3,00 9 x 12 30 500 0,040

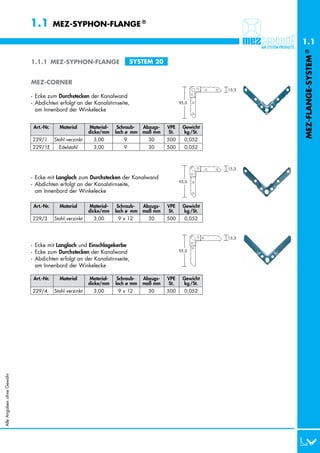

2. 1.1 MEZ-SYPHON-FLANGE ®
1.1
MEZ-FLANGE-SYSTEM ®
1.1.1 MEZ-SYPHON-FLANGE SYSTEM 20
MEZ-CORNER
15,3
- Ecke zum Durchstecken der Kanalwand
- Abdichten erfolgt an der Kanalstirnseite, 95,0
am Innenbord der Winkelecke
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
229/1 Stahl verzinkt 3,00 9 30 500 0,052
229/1E Edelstahl 3,00 9 30 500 0,052
15,3
- Ecke mit Langloch zum Durchstecken der Kanalwand
95,0
- Abdichten erfolgt an der Kanalstirnseite,
am Innenbord der Winkelecke
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
229/3 Stahl verzinkt 3,00 9 x 12 30 500 0,052
15,3
- Ecke mit Langloch und Einschlagekerbe
- Ecke zum Durchstecken der Kanalwand 95,0
- Abdichten erfolgt an der Kanalstirnseite,
am Innenbord der Winkelecke
Art.-Nr. Material Material- Schraub- Abzugs- VPE Gewicht
dicke/mm loch ø mm maß mm St. kg /St.
229/4 Stahl verzinkt 3,00 9 x 12 30 500 0,052
Alle Angaben ohne Gewähr
