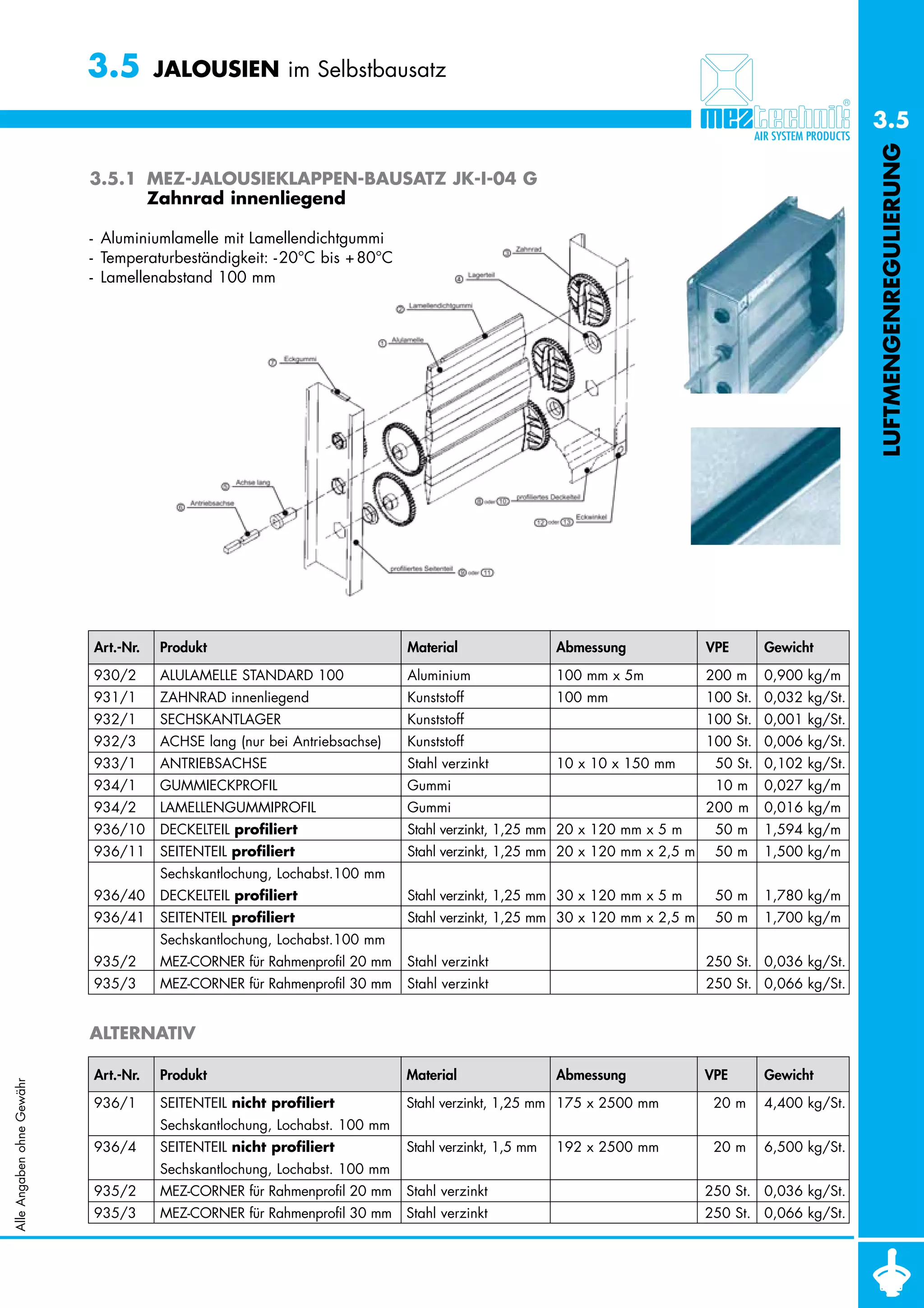

3.5        JALOUSIEN im Selbstbausatz

                                                                                                                                                3.5




                                                                                                                                                LUFTMENGENREGULIERUNG
                           3.5.1 MEZ-JALOUSIEKLAPPEN-BAUSATZ JK-I-04 G
                                 Zahnrad innenliegend

                           - Aluminiumlamelle mit Lamellendichtgummi
                           - Temperaturbeständigkeit: - 20°C bis + 80°C
                           - Lamellenabstand 100 mm




                           Art.-Nr.   Produkt                              Material                 Abmessung            VPE     Gewicht

                           930/2      ALULAMELLE STANDARD 100              Aluminium                100 mm x 5m          200 m   0,900 kg/m
                           931/1      ZAHNRAD innenliegend                 Kunststoff               100 mm               100 St. 0,032 kg/St.
                           932/1      SECHSKANTLAGER                       Kunststoff                                    100 St. 0,001 kg/St.
                           932/3      ACHSE lang (nur bei Antriebsachse)   Kunststoff                                    100 St. 0,006 kg/St.
                           933/1      ANTRIEBSACHSE                        Stahl verzinkt           10 x 10 x 150 mm      50 St. 0,102 kg/St.
                           934/1      GUMMIECKPROFIL                       Gummi                                          10 m   0,027 kg/m
                           934/2      LAMELLENGUMMIPROFIL                  Gummi                                         200 m   0,016 kg/m
                           936/10     DECKELTEIL profiliert                Stahl verzinkt, 1,25 mm 20 x 120 mm x 5 m      50 m   1,594 kg/m
                           936/11     SEITENTEIL profiliert                Stahl verzinkt, 1,25 mm 20 x 120 mm x 2,5 m    50 m   1,500 kg/m
                                      Sechskantlochung, Lochabst.100 mm
                           936/40     DECKELTEIL profiliert                Stahl verzinkt, 1,25 mm 30 x 120 mm x 5 m      50 m   1,780 kg/m
                           936/41     SEITENTEIL profiliert                Stahl verzinkt, 1,25 mm 30 x 120 mm x 2,5 m    50 m   1,700 kg/m
                                      Sechskantlochung, Lochabst.100 mm
                           935/2      MEZ-CORNER für Rahmenprofil 20 mm    Stahl verzinkt                                250 St. 0,036 kg/St.
                           935/3      MEZ-CORNER für Rahmenprofil 30 mm    Stahl verzinkt                                250 St. 0,066 kg/St.


                           ALTERNATIV

                           Art.-Nr.   Produkt                              Material                 Abmessung            VPE     Gewicht
Alle Angaben ohne Gewähr




                           936/1      SEITENTEIL nicht profiliert          Stahl verzinkt, 1,25 mm 175 x 2500 mm         020 m   4,400 kg/St.
                                      Sechskantlochung, Lochabst. 100 mm
                           936/4      SEITENTEIL nicht profiliert          Stahl verzinkt, 1,5 mm   192 x 2500 mm        020 m   6,500 kg/St.
                                      Sechskantlochung, Lochabst. 100 mm
                           935/2      MEZ-CORNER für Rahmenprofil 20 mm    Stahl verzinkt                                250 St. 0,036 kg/St.
                           935/3      MEZ-CORNER für Rahmenprofil 30 mm    Stahl verzinkt                                250 St. 0,066 kg/St.

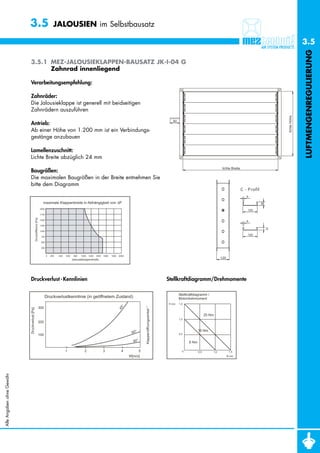

3.5                                                    JALOUSIEN im Selbstbausatz

                                                                                                                                                                                                                                                                                  3.5




                                                                                                                                                                                                                                                                                  LUFTMENGENREGULIERUNG
                            3.5.1 MEZ-JALOUSIEKLAPPEN-BAUSATZ JK-I-04 G
                                  Zahnrad innenliegend

                            Verarbeitungsempfehlung:

                            Zahnräder:
                            Die Jalousieklappe ist generell mit beidseitigen
                            Zahnrädern auszuführen




                                                                                                                                                                                                                                                                    lichte Höhe
                                                                                                                                                                                         90
                            Antrieb:
                            Ab einer Höhe von 1.200 mm ist ein Verbindungs-
                            gestänge anzubauen

                            Lamellenzuschnitt:
                            Lichte Breite abzüglich 24 mm
                                                                                                                                                                                                                            lichte Breite
                            Baugrößen:
                            Die maximalen Baugrößen in der Breite entnehmen Sie
                            bitte dem Diagramm
                                                                                                                                                                                                                                            C - P rofil
                                                                                                                                                                                                                                               6

                                                                       maximale Klappenbreite in Abhängigkeit von ∆P




                                                                                                                                                                                                                                                          30
                                                                     2000
                                                                                                                                                                                                                                                120
                                                                     1750
                                               Druckdifferenz [Pa]




                                                                     1500
                                                                                                                                                                                                                                               6
                                                                     1250




                                                                                                                                                                                                                                                               20
                                                                     1000
                                                                                                                                                                                                                                                120
                                                                      750

                                                                      500

                                                                      250


                                                                            0   200   400   600    800   1000   1200   1400   1600   1800   2000
                                                                                                  Jalousieklappenbreite                                                                                                    120




                            Druckverlust - Kennlinien                                                                                                                                 Stellkraftdiagramm/Drehmomente

                                                                                                                                                                                              Stellkraftdiagramm /
                                                                           Druckverlustkennlinie (in geöffnetem Zustand)                                                                      Motordrehmoment
                                                                                                                                                                                      H (m)   1,5
                                                                                                                                             °




                                                                     300
                                                                                                                                                            Klappenöffnungswinkel °
                                                                                                                                            45
                           Druckverlust [Pa]




                                                                                                                                                                                                                 20 Nm
                                                                                                                                                                                              1,0
                                                                     200

                                                                                                                                                                                                           15 Nm
                                                                                                                                                    60°                                       0,5
                                                                     100
                                                                                                                                                     90°                                            8 Nm

                                                                                            1              2                  3               4         5                                       0          0,5       1,0          1,5
                                                                                                                                                   W[m/s]                                                                        B (m)
Alle Angaben ohne Gewähr
