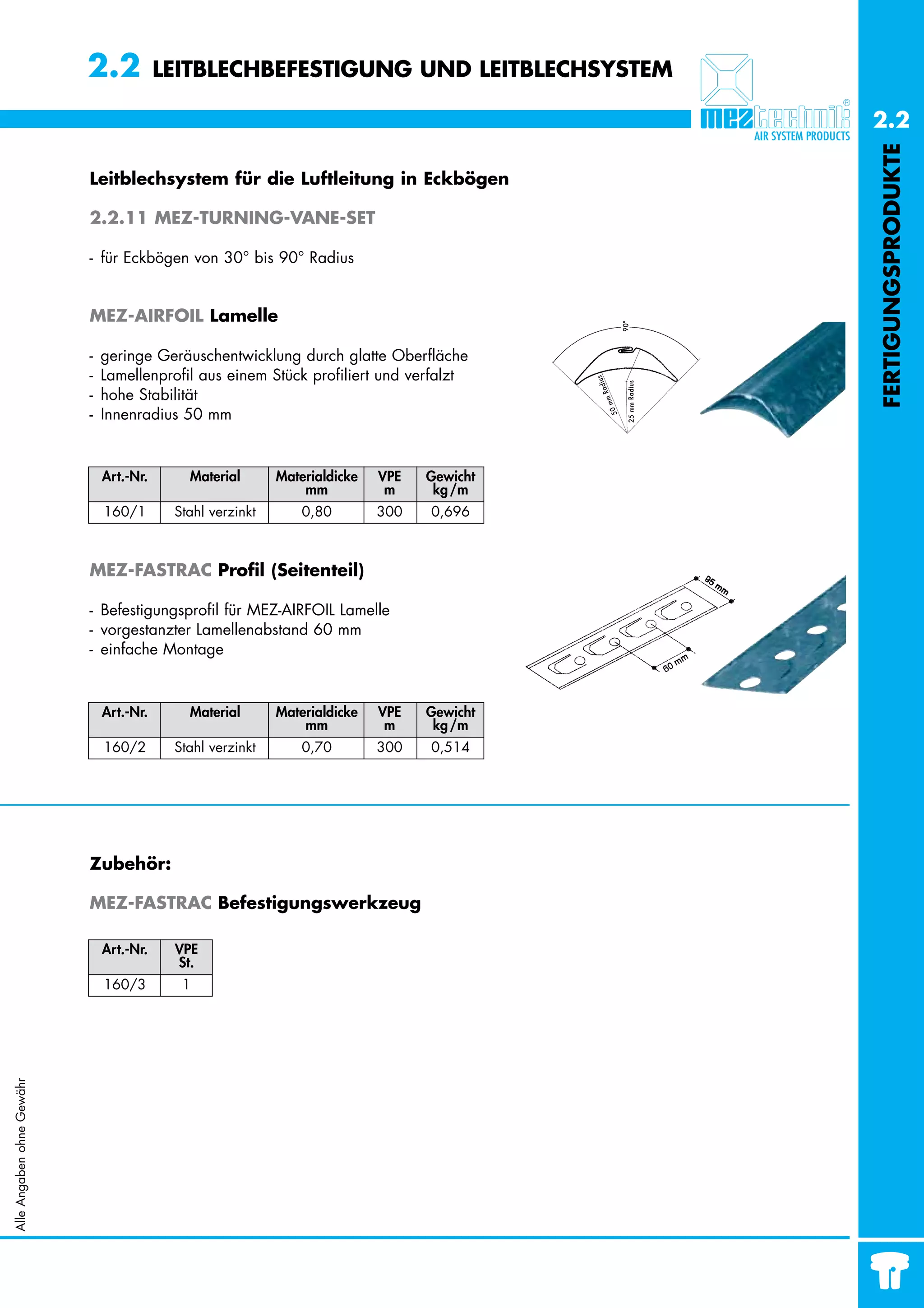

1. 2.2 LEITBLECHBEFESTIGUNG UND LEITBLECHSYSTEM
2.2
FERTIGUNGSPRODUKTE
Leitblechsystem für die Luftleitung in Eckbögen
2.2.11 MEZ-TURNING-VANE-SET
- für Eckbögen von 30° bis 90° Radius
MEZ-AIRFOIL Lamelle
- geringe Geräuschentwicklung durch glatte Oberfläche
- Lamellenprofil aus einem Stück profiliert und verfalzt
- hohe Stabilität
- Innenradius 50 mm
Art.-Nr. Material Materialdicke VPE Gewicht
mm m kg /m
160/1 Stahl verzinkt 0,80 300 0,696
MEZ-FASTRAC Profil (Seitenteil)
- Befestigungsprofil für MEZ-AIRFOIL Lamelle
- vorgestanzter Lamellenabstand 60 mm
- einfache Montage
Art.-Nr. Material Materialdicke VPE Gewicht
mm m kg /m
160/2 Stahl verzinkt 0,70 300 0,514
Zubehör:
MEZ-FASTRAC Befestigungswerkzeug
Art.-Nr. VPE
St.
160/3 1
Alle Angaben ohne Gewähr

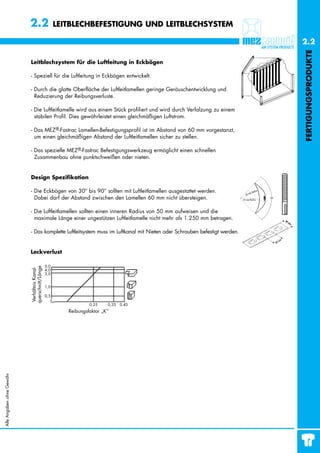

2. 2.2 LEITBLECHBEFESTIGUNG UND LEITBLECHSYSTEM
2.2
FERTIGUNGSPRODUKTE
Leitblechsystem für die Luftleitung in Eckbögen
- Speziell für die Luftleitung in Eckbögen entwickelt.
- Durch die glatte Oberfläche der Luftleitlamellen geringe Geräuschentwicklung und
Reduzierung der Reibungsverluste.
- Die Luftleitlamelle wird aus einem Stück profiliert und wird durch Verfalzung zu einem
stabilen Profil. Dies gewährleistet einen gleichmäßigen Luftstrom.
- Das MEZ®-Fastrac Lamellen-Befestigungsprofil ist im Abstand von 60 mm vorgestanzt,
um einen gleichmäßigen Abstand der Luftleitlamellen sicher zu stellen.
- Das spezielle MEZ®-Fastrac Befestigungswerkzeug ermöglicht einen schnellen
Zusammenbau ohne punktschweißen oder nieten.
Design Spezifikation
- Die Eckbögen von 30° bis 90° sollten mit Luftleitlamellen ausgestattet werden.
Dabei darf der Abstand zwischen den Lamellen 60 mm nicht übersteigen.
- Die Luftleitlamellen sollten einen inneren Radius von 50 mm aufweisen und die
maximale Länge einer ungestützen Luftleitlamelle nicht mehr als 1.250 mm betragen.
- Das komplette Luftleitsystem muss im Luftkanal mit Nieten oder Schrauben befestigt werden.
Leckverlust
5,0
querschnitt/Länge
Verhältnis Kanal-
4,0
3,0
1,0
0,5
0,25 0,35 0,45
Reibungsfaktor „K“
Alle Angaben ohne Gewähr

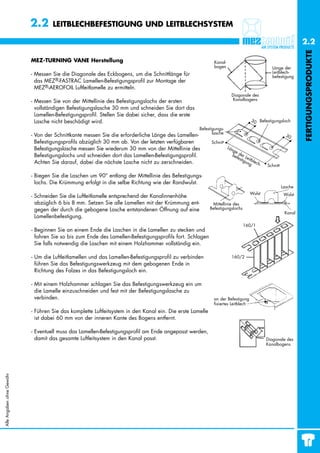

3. 2.2 LEITBLECHBEFESTIGUNG UND LEITBLECHSYSTEM
2.2
FERTIGUNGSPRODUKTE
MEZ-TURNING VANE Herstellung Kanal-
bogen Länge der
- Messen Sie die Diagonale des Eckbogens, um die Schnittlänge für Leitblech-
befestigung
das MEZ®-FASTRAC Lamellen-Befestigungsprofil zur Montage der
MEZ®-AEROFOIL Luftleitlamelle zu ermitteln.
Diagonale des
- Messen Sie von der Mittellinie des Befestigungslochs der ersten Kanalbogens
vollständigen Befestigungslasche 30 mm und schneiden Sie dort das
Lamellen-Befestigungsprofil. Stellen Sie dabei sicher, dass die erste
Lasche nicht beschädigt wird. 30 Befestigungsloch
Befestigungs-
lasche
- Von der Schnittkante messen Sie die erforderliche Länge des Lamellen- 30
Befestigungsprofils abzüglich 30 mm ab. Von der letzten verfügbaren Schnitt
Befestigungslasche messen Sie wiederum 30 mm von der Mittellinie des Län
ge
Befestigungslochs und schneiden dort das Lamellen-Befestigungsprofil. be der L
fes eit
tig ble
Achten Sie darauf, dabei die nächste Lasche nicht zu zerschneiden. ung ch
- Schnitt
- Biegen Sie die Laschen um 90° entlang der Mittellinie des Befestigungs-
lochs. Die Krümmung erfolgt in die selbe Richtung wie der Randwulst.
Lasche
Wulst Wulst
- Schneiden Sie die Luftleitlamelle entsprechend der Kanalinnenhöhe
abzüglich 6 bis 8 mm. Setzen Sie alle Lamellen mit der Krümmung ent- Mittellinie des
gegen der durch die gebogene Lasche entstandenen Öffnung auf eine Befestigungslochs
Kanal
Lamellenbefestigung.
160/1
- Beginnen Sie an einem Ende die Laschen in die Lamellen zu stecken und
fahren Sie so bis zum Ende des Lamellen-Befestigungsprofils fort. Schlagen
Sie falls notwendig die Laschen mit einem Holzhammer vollständig ein.
- Um die Luftleitlamellen und das Lamellen-Befestigungsprofil zu verbinden 160/2
führen Sie das Befestigungswerkzeug mit dem gebogenen Ende in
Richtung des Falzes in das Befestigungsloch ein.
- Mit einem Holzhammer schlagen Sie das Befestigungswerkzeug ein um
die Lamelle einzuschneiden und fest mit der Befestigungslasche zu
verbinden. an der Befestigung
fixiertes Leitblech
- Führen Sie das komplette Luftleitsystem in den Kanal ein. Die erste Lamelle
ist dabei 60 mm von der inneren Kante des Bogens entfernt.
- Eventuell muss das Lamellen-Befestigungsprofil am Ende angepasst werden,
damit das gesamte Luftleitsystem in den Kanal passt. Diagonale des
Kanalbogens
