Norjoist® Holz-Stegträger bieten hohe Tragfähigkeit und Formstabilität für den Hochbau, insbesondere im Niedrigenergie- und Passivhausbau. Ihre einzigartigen Eigenschaften wie vorgefertigte Durchbrüche für Kabel- und Leitungsinstallationen sowie Leichtgewicht machen sie ideal für verschiedene Anwendungen in Wohn- und Gewerbebauten. Das Produkt ist ETAG-zugelassen, CE- und FSC-zertifiziert und optimiert die Wärmebrückenreduktion.

1. Holz-Stegträger
Wand, Decke und Dach
In Haus und Gewerbe Bau...
Neubau, Niedrigenergie und Passiv Haus,
Anbau, Sanierung...

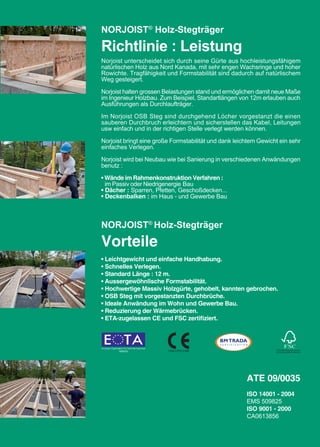

2. NORJOIST® Holz-Stegträger
Richtlinie : Leistung
Norjoist unterscheidet sich durch seine Gürte aus hochleistungsfähigem
natürlischen Holz aus Nord Kanada, mit sehr engen Wachsringe und hoher
Rowichte. Tragfähigkeit und Formstabilität sind dadurch auf natürlischem
Weg gesteigert.
Norjoist halten grossen Belastungen stand und ermöglichen damit neue Maße
im Ingenieur Holzbau. Zum Beispiel, Standartlängen von 12m erlauben auch
Ausführungen als Durchlaufträger.
Im Norjoist OSB Steg sind durchgehend Löcher vorgestanzt die einen
sauberen Durchbruch erleichtern und sicherstellen das Kabel, Leitungen
usw einfach und in der richtigen Stelle verlegt werden können.
Norjoist bringt eine große Formstabilität und dank leichtem Gewicht ein sehr
einfaches Verlegen.
Norjoist wird bei Neubau wie bei Sanierung in verschiedenen Anwändungen
benutz :
• Wände im Rahmenkonstruktion Verfahren :
im Passiv oder Niedrigenergie Bau
• Dächer : Sparren, Pfetten, Geschoßdecken...
• Deckenbalken : im Haus - und Gewerbe Bau
NORJOIST® Holz-Stegträger
Vorteile
• Leichtgewicht und einfache Handhabung.
• Schnelles Verlegen.
• Standard Länge : 12 m.
• Aussergewöhnlische Formstabilität.
• Hochwertige Massiv Holzgürte, gehobelt, kannten gebrochen.
• OSB Steg mit vorgestanzten Durchbrüche.
• Ideale Anwändung im Wohn und Gewerbe Bau.
• Reduzierung der Wärmebrücken.
• ETA-zugelassen CE und FSC zertifiziert.
ATE 09/0035
ISO 14001 - 2004
EMS 509825
ISO 9001 - 2000
CA0613856

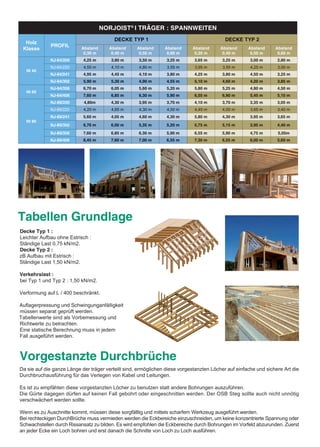

3. NORJOIST® I TRÄGER : SPANNWEITEN
DECKE TYP 1 DECKE TYP 2
Holz
PROFIL Abstand Abstand Abstand Abstand Abstand Abstand Abstand Abstand
Klasse
0,30 m 0,40 m 0,50 m 0,60 m 0,30 m 0,40 m 0,50 m 0,60 m
NJ-64/200 4,25 m 3,80 m 3,50 m 3,25 m 3,65 m 3,25 m 3,00 m 2,80 m
NJ-64/220 4,55 m 4,10 m 4,80 m 3,55 m 3,95 m 3,55 m 4,25 m 3,00 m
NI 40
NJ-64/241 4,95 m 4,45 m 4,10 m 3,80 m 4,25 m 3,80 m 4,50 m 3,25 m
NJ-64/302 5,90 m 5,30 m 4,90 m 4,55 m 5,10 m 4,60 m 4,20 m 3,85 m
NJ-64/356 6,70 m 6,05 m 5,60 m 5,20 m 5,80 m 5,25 m 4,80 m 4,50 m
NI 60
NJ-64/406 7,60 m 6,85 m 6,30 m 5,90 m 6,55 m 6,90 m 5,45 m 5,10 m
NJ-89/200 4,80m 4,30 m 3,95 m 3,70 m 4,10 m 3,70 m 3,35 m 3,05 m
NJ-89/220 4,20 m 4,65 m 4,30 m 4,00 m 4,45 m 4,00 m 3,65 m 3,40 m
NJ-89/241 5,60 m 4,05 m 4,60 m 4,30 m 5,80 m 4,30 m 3,95 m 3,65 m
NI 80
NJ-89/302 6,70 m 6,00 m 5,35 m 5,20 m 5,75 m 5,15 m 3,95 m 4,40 m
NJ-89/356 7,60 m 6,85 m 6,30 m 5,90 m 6,55 m 5,90 m 4,75 m 5,05m
NJ-89/406 8,45 m 7,60 m 7,00 m 6,55 m 7,30 m 6,55 m 6,00 m 5,60 m
Tabellen Grundlage
Decke Typ 1 :
Leichter Aufbau ohne Estrisch :
Ständige Last 0,75 kN/m2.
Decke Typ 2 :
zB Aufbau mit Estrisch :
Ständige Last 1,50 kN/m2.
Verkehrslast :
bei Typ 1 und Typ 2 : 1,50 kN/m2.
Verformung auf L / 400 beschränkt.
Auflagerpressung und Schwingunganfälligkeit
müssen separat geprüft werden.
Tabellenwerte sind als Vorbemessung und
Richtwerte zu betrachten.
Eine statische Berechnung muss in jedem
Fall ausgeführt werden.
Vorgestanzte Durchbrüche
Da sie auf die ganze Länge der träger verteilt sind, ermöglichen diese vorgestanzten Löcher auf einfache und sichere Art die
Durchbruchausführung für das Verlegen von Kabel und Leitungen.
Es ist zu empfählen diese vorgestanzten Löcher zu benutzen statt andere Bohrungen auszuführen.
Die Gürte dagegen dürfen auf keinen Fall gebohrt oder eingeschnitten werden. Der OSB Steg sollte auch nicht unnötig
verschwächert werden sollte.
Wenn es zu Auschnitte kommt, müssen diese sorgfälltig und mittels scharfem Werkzeug ausgeführt werden.
Bei rechteckigen DurchBrüche muss vermieden werden die Eckbereiche einzuschneiden, um keine konzentrierte Spannung oder
Schwachstellen durch Rissansatz zu bilden. Es wird empfohlen die Eckbereiche durch Bohrungen im Vorfeld abzurunden. Zuerst
an jeder Ecke ein Loch bohren und erst danach die Schnitte von Loch zu Loch ausführen.

4. 89
64 38
38 OSB
64
9.5
38 OSB
200 mm
9.5
220 mm
OSB
356 mm 241 mm
9.5
200 mm 406 mm 302 mm
220 mm 356 mm
241 mm 406 mm
302 mm
LAGER DIMENSIONEN Anschlusspunkte
Holzklasse NI 40 NI 60 NI 80
Balkenschuhe mit Abhängung.
NJ-89/200 Diese aus 1,2 mm starke verzinktem Stahl
NJ-64/200 NJ-89/220* bilden die standard Auflagerverbindung.
NJ-64/220* NJ-64/356 NJ-89/241
Profil Schnell und einfach zu verlegen bieten sie
NJ-64/241 NJ-64/406 NJ-89/302
NJ-64/302 NJ-89/356
eine optimale und ökonomische Lösung.
NJ-89/406
89
64
64 38
38
38 OSB
OSB 9.5
OSB 9.5
200 mm
9.5
200 mm 356 mm 220 mm
Maße 220 mm 406 mm 241 mm
241 mm 302 mm
302 mm 356 mm
406 mm
200 mm
220 mm
241 mm
302 mm
356 mm
* sondermaß nur auf Bestellung (lieferfrist ca 8 Wochen) 406 mm
65 mm 50 mm
92 mm
Mindest Abstand 2 x der größte Durch- 2 x größter Wert unter Größter Durchbruch 1224-CPD-0166
zum Auflager. messer. Durchbruch- Breite oder mittig im Feld.
(nach Statik) Durchmesser.
C
L
Vorgestanzte Durchbrüche. Mindestabstand zur Sohlen : 3 mm..
C
L

5. NORJOIST® Holz- Stegträger bietet eine Vielzahl von technischen, ökologischen und ökonomischen Vorteilen
für den Einsatz im energieeffizienten Bauen.
