Furações para moldes ( refrigeração, colunas e parafusos ) em padronização flexível aos seus projetos, uma das muitas ferramentas para projetistas da fabricante de porta moldes Meusburger. http://www.meusburger.com

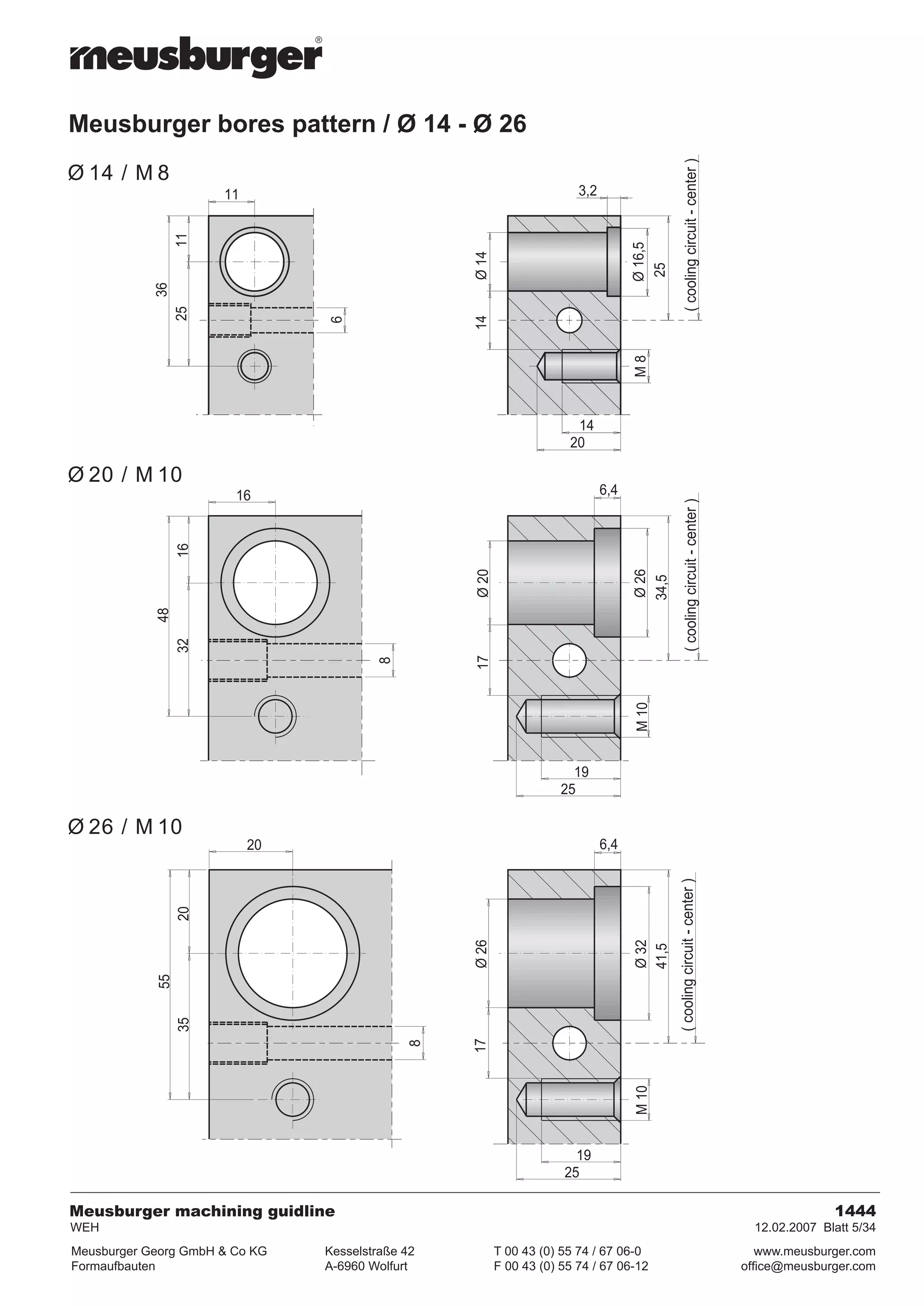

1. Meusburger bores pattern / Ø 14 - Ø 26
( cooling circuit - center )
Ø 14 / M 8
11 3,2
11
Ø 16,5
Ø 14
25
36
25
14
6
M8
14
20
Ø 20 / M 10
16 6,4
( cooling circuit - center )
16
Ø 20
Ø 26
34,5
48
32
17
8
M 10
19
25
Ø 26 / M 10
20 6,4
( cooling circuit - center )
20
Ø 26
Ø 32
41,5
55
35
17
8
M 10
19
25
Meusburger machining guidline 1444
WEH 12.02.2007 Blatt 5/34
Meusburger Georg GmbH & Co KG Kesselstraße 42 T 00 43 (0) 55 74 / 67 06-0 www.meusburger.com
Formaufbauten A-6960 Wolfurt F 00 43 (0) 55 74 / 67 06-12 office@meusburger.com

2. Meusburger bores patern / Ø 30 - Ø 42
Ø 30 / M 12
24 6,4
( cooling circuit - center )
24
Ø 36
Ø 30
48
63
39
10
18
M 12
25
32
Ø 42 / M 16
36 6,4
36
( cooling circuit - center )
66
Ø 48
Ø 42
83
47
18
10
M 16
26
34
Meusburger machining guidline 1444
WEH 12.02.2007 Blatt 6/34
Meusburger Georg GmbH & Co KG Kesselstraße 42 T 00 43 (0) 55 74 / 67 06-0 www.meusburger.com
Formaufbauten A-6960 Wolfurt F 00 43 (0) 55 74 / 67 06-12 office@meusburger.com

3. Meusburger bores patern / Ø 54
Ø 54 / M 20
44 10,4
44
82
Ø 60
Ø 54
( cooling circuit - center )
103
59
12
22
M 20
32
43
Meusburger machining guidline 1444
WEH 12.02.2007 Blatt 7/34
Meusburger Georg GmbH & Co KG Kesselstraße 42 T 00 43 (0) 55 74 / 67 06-0 www.meusburger.com
Formaufbauten A-6960 Wolfurt F 00 43 (0) 55 74 / 67 06-12 office@meusburger.com
