1. Whitepaper | Citrix XenDesktop
Citrix XenDesktop™ 4
Überblick
www.citrix.de

2. Whitepaper | Citrix XenDesktop
Produktbeschreibung
XenDesktop 4 bietet die neuen Citrix FlexCast- und HDX-Technologien den perfekten
Desktop für jeden Anwender. Zudem enthält XenDesktop 4 die umfassenden Anwendungs-
Virtualisierungs-Technologien von Citrix XenApp. Weiterhin unterstützt XenDesktop 4 als
Desktop-Managementsystem die Virtualisierungsplattformen Citrix XenServer™, Microsoft
Windows Server mit Hyper-V™ und VMware ESX™ sowie VMware vSphere™ als offene
Architektur zur Bereitstellung der virtualisierten Desktops. Das Einbinden von Netzwerk-
speicher geschieht über die Citrix StorageLink™ Technologie.
Die wichtigsten technologischen Neuerungen von Citrix XenDesktop 4 sind:
HDX™ Technologien – Beste Performance und Benutzerfreundlichkeit: HDX MediaStream
für Flash sorgt für ausgezeichnete Performance und Benutzerfreundlichkeit bei Flash- und
Video-Anwendungen. Die intelligente Auslagerung von Flash-Multimedia und Flash-
Anwendungen erhöht die Leistungsfähigkeit und Skalierbarkeit der Server. HDX RealTime
ermöglicht Echtzeit-Team-Arbeit über Webcams und VoIP. HDX Plug-n-Play führt erweiter-
ten Multi-Monitor-Support mit mehreren Auflösungen und Bildschirm-Gruppierungen ein
und ermöglicht die Nutzung von USB-Peripherie vom Smartphone bis zum Scanner. HDX
3D für Grafikanwendungen gibt die Möglichkeit, CAD/CAM, GIS und andere 3D-
Anwendungen zu benutzen die zentral aus dem Rechenzentrum bereitgestellt werden.
Ebenso wird eine verbesserte Übertragung und Optimierung über das WAN erreicht. Die
Neuerungen in HDX verbrauchen dabei bis zu 90 Prozent weniger Bandbreite als ver-
gleichbare Lösungen.
FlexCast™ Technologie – Der beste Desktop für jeden Benutzer: Unterschiedliche Arten
von Benutzern haben unterschiedliche Anforderungen an ihre Desktops. Mit der FlexCast
Technologie stehen unterschiedliche Desktop-Typen zur Verfügung, welche die Ansprüche
jedes Mitarbeiters in puncto Leistung, Sicherheit und Flexibilität erfüllen. Zu den Bereitstel-
lungsmöglichkeiten mit FlexCast gehören gehostete SharedDesktops, VM-basierte VDI-
Desktops, gehostete Blade-PC-Desktops, gestreamte lokale Desktops und lokale VM-
basierte Desktops.
XenApp™ On-Demand Anwendungen: Citrix XenDesktop 4 enthält den vollen Funktions-
umfang der bewährten XenApp Virtualisierungs-Technologien. Anwendungs-Virtualisierung
ist die beste Art, Applikationen zu verwalten und eine unerlässliche Komponente für eine
erfolgreiche Desktop-Virtualisierung.
2

3. Whitepaper | Citrix XenDesktop
Die wichtigsten Produktmerkmale
 Desktop Delivery Controller 4.0
 Virtual Desktop Agent 4.0 für Windows XP/Vista und Windows 7 (32 & 64-bit)
 XenApp 5 mit Feature Pack 2
 Web Interface 5.2
 Provisioning Server 5.1
 XenServer 5.5
 License Server 11.6.1
 Citrix Online Plug-in 11.2
Der Citrix Receiver ist ein Universal-Client auch für den Zugriff auf XenDesktop. Die neue
Client-Software von Citrix Systems stellt Benutzern virtuelle Anwendungen und Desktops
auf einer Vielzahl von Endgeräten zur Verfügung. Zusätzlich wird Citrix Dazzle, ein „Self-
Service Enterprise Application Store“ unterstützt.
Die Kombination von verteilter, gestreamter und VM-basierter Bereitstellung über Citrix
Receiver und Dazzle ermöglicht es jedem Benutzer die benötigten Anwendungen nach
aktuellem Bedarf und ortsunabhängig zur Verfügung zu stellen. Das Hinzufügen, Aktualisie-
ren und Entfernen von Applikationen wird vereinfacht, da die Benutzer über den Application
Store je nach Bedarf ihre benötigten Anwendungen von überall jederzeit selbständig abru-
fen können.
3

4. Whitepaper | Citrix XenDesktop
HDX
Citrix HDX (High-Definition User Experience) vereint ein umfassendes Paket an Technolo-
gien, mit deren Hilfe Anwendern mehr Komfort, Performance und Flexibilität beim Zugriff
auf virtuelle Desktops und Applikationen geboten werden. HDX (ehemals SpeedScreen)
kombiniert unterschiedliche Funktionen, um die Nutzung von Multimediainhalten, Sprache,
Video und 3D-Grafiken zu verbessern. Citrix HDX nutzt vorhandene Technologien in Pro-
dukten wie XenApp und XenDesktop und erweitert diese um innovative Funktionen, damit
Anwender auch in virtuellen Umgebungen mit neuesten Technologien und Medien wie
gewohnt arbeiten können.
HDX optimiert die unterschiedlichen Komponenten des Citrix Delivery Center. Im Rechen-
zentrum setzt HDX die Prozessorleistung von Servern so ein, um Grafik- und Multimediain-
halte unabhängig von der Art des Endgeräts mit der bestmöglichen Performance bereitzu-
stellen. Auf Netzwerk-Seite nutzt HDX entsprechende Technologien zur Optimierung und
Beschleunigung von Standard-Protokollen und des bewährten Citrix ICA-Protokolls. Somit
wird sichergestellt, dass auch Benutzer, die über langsame Netzwerkverbindungen oder
Netze mit hohen Latenzen auf virtuelle Desktops und Anwendungen zugreifen müssen,
performant arbeiten können.
HDX beinhaltet sechs Kategorien, die perfekt zusammenarbeiten und so abhängig von den
individuellen Bedingungen des jeweiligen Endgeräts höchsten Nutzungskomfort gewährlei-
sten. Jede Kategorie beinhaltet eine umfassende Anzahl von neuen und existierenden
Technologien:
 HDX MediaStream
 HDX RealTime
 HDX 3D
 HDX Plug-n-Play
 HDX Broadcast
 HDX IntelliCache
Die Kombination der HDX-Technologien zur Optimierung der Datenübertragung und -
nutzung wird wiederum von HDX Adaptive Orchestration gesteuert – so entsteht ein perfek-
tes Zusammenspiel, das abhängig von den individuellen Bedingungen des jeweiligen End-
geräts höchsten Nutzungskomfort gewährleistet.
HDX benötigt bis zu 90% weniger Bandbreite
4

5. Whitepaper | Citrix XenDesktop
HDX-Technologien im Überblick
Feature Beschreibung
Flash Redirection
Audio Optimierung mit neuen Codecs
HDX MediaStream
Windows Media Foundation Support für Windows Media Player
auf Windows Vista und Windows 7
HDX Plug-n-Play Flexible Multi Monitor Support mit U und L Shaped
Multi-Monitor Support Configuration
Erweiterung der Unterstützung von Windows 7 und Vista mit
streamlined Logoff
HDX Plug-n-Play
Verbesserter USB Support
Webcams (“Isochronous USB”) in LAN-like Umgebungen
Verbessertes ICA-Verhalten beim Logon und Nutzung von
HDX Broadcast
Hosted Apps
XenDesktop-Integration mit Citrix Repeater (nutzt die Funktion
HDX Intellicache
ICA-Acceleration des Repeater)
HDX MediaStream Flash – Beschleunigt die Flash-Multimedia-Performance: Verlagert die
Ausführung von XenApp-gehosteten Flash- und Video-Inhalten auf das Endgerät. Die Nut-
zung der Client-seitigen Ressourcen entlastet die XenApp Server und bewirkt eine deutli-
che Erhöhung der Server-Skalierbarkeit.
HDX MediaStream für Flash-Inhalte basiert auf der Clientseitigen Flash-Rendering und -
Optimierung. Durch einen neuen virtuellen Kanal im Protokoll, werden die Flash-Daten
abgefangen und an den Client übertragen (Redirection). Die Client-Seite lädt die Flash-
Inhalte und spielt sie im lokalen Flash-Player ab. Standardmäßig werden diese Funktion
nur aufgerufen, wenn die Latenz weniger als 30 ms Latenz beträgt. In Situationen, in denen
diese Schwelle überschritten wird, nutzt HDX die Flash-Beschleunigung der Inhalte die auf
dem virtualisierten Desktop laufen. Connection Latenz und andere Optionen können durch
die HDX Flash konfiguriert werden.
5

6. Whitepaper | Citrix XenDesktop
HDX RealTime erweitert die Möglichkeiten der Echtzeit-Kommunikation durch die optimier-
te Übertragung von Audio-Daten bidirektional über das Netzwerk. Dies ermöglicht es Be-
nutzern beispielsweise, Audio-Peripheriegeräte wie zum Beispiel Mikrofone und Diktier-
Hardware an das Client-Gerät anzuschließen. Auf dem virtualisierten Desktop wird der
komprimierte Media-Stream in Echtzeit empfangen und verarbeitet.
HDX MediaStream beschleunigt Multimediainhalte. Bei der Bereitstellung von virtuellen
Desktops oder Applikationen stellt HDX MediaStream sicher, dass multimediale Inhalte
problemlos dargestellt werden. Die Technologie nutzt dabei die Prozessorleistung des
Endgeräts, um Multimediainhalte aufzubereiten. Die Media-Daten werden hier serverseitig
komprimiert, an die entsprechenden Endgeräte gesendet und dort lokal gerendert und
abgespielt.
HDX MediaStream unterstützt unter anderem folgende Multimedia Formate:
 DIVX Video, XVID Video, MGEG1 Video, MGEG4 V1 Video, MPEG 4 V2 Video,
MPEG1 Layer3 Audio, MPG Video, WMV Video, AC3 Audio, WMA Audio, MP3
Audio
Einsatz: ab XenDesktop 3.0
HDX Plug-n-Play unterstützt Multi-Monitor Support in virtualisierten Umgebungen und
ermöglicht die einfache Anbindung von Geräten wie Drucker und anderen Peripheriegerä-
ten auch über USB.
HDX Plug-n-Play unterstützt unterm anderem folgende Funktionen:
 Client Time Zone Support
 Dynamic Display Reconfiguration
 File Type Association und Content Redirection
 Multi-Monitor Support
 Smart Card Support
 Special Folder Redirection
 TWAIN Image Scanning Device Support
 Universal Print Driver
 USB Support
Einsatz: ab XenDesktop 3.0
HDX Plug-and-Play für USB-Speicher – Bildet lokale USB Flash-Laufwerke in Echtzeit in
einer bestehenden Benutzersitzung ab. Diese Funktion steht auch in Virtual-Machine-
gehosteten Anwendungen zur Verfügung und unterstütz USB 1, 2 und U3 Sticks.
6

7. Whitepaper | Citrix XenDesktop
HDX Broadcast erhöht die Verfügbarkeit und Leistung von hosted Virtual Desktops und
Anwendungen. HDX Broadcast enthält folgende Funktionen:
 AutoOptimizer Engine
 Adaptive TCP Flow Control
 Multi-Level Compression
 Instant Mouse-click Feedback
 Instant Text-entry Feedback
 Auto-client Reconnect
 Queueing und Tossing
 Virtual Channel Bandwidth Control
 Session Reliability
 Bandwidth Estimator
 Priority Packet Tagging
 Virtual Channel Prioritization
Einsatz: mit Branch Repeater 5.0
Mit HDX Broadcat wird eine zuverlässige und leistungsfähige Beschleunigung der Darstel-
lung virtueller Desktops und Anwendungen am Client über alle Arten von Netzwerkverbin-
dungen sichergestellt – auch bei hohen Latenzzeiten und niedrigen Bandbreiten.
HDX IntelliCache optimiert die Leistung und Netzwerkauslatung für Benutzer, die auf virtur-
talisierte Desktops von Neiderlassungen zugreifen. Es wird durch lokales zwischenspei-
chern der bandbreitenintensive Datenaustausch zum Beispiel von Grafiken und gestream-
ten Anwendungen minimiert. HDX IntelliCache umfasst folgende Funktionen:
 Persistent Object Caching
 SuperCache
 Branch Caching für Hosted Applications
 Branch Staging für Streamed Applications
Einsatz: mit Branch Repeater 5.0
Durch lokales Caching von bandbreitenintensiven Daten-Transfers optimiert HDX IntelliCa-
che die Performance und Netzwerkbandbreite beim Zugriff auf virtuelle Desktops und An-
wendungen über Clients, die in Zweigstellen eines Unternehmens stehen. Darüber hinaus
kann diese Technologie auch von mobilen Mitarbeitern und Mitarbeitern im Home Offices
genutzt werden. Es besteht auch die Möglichkeit, zentral bereitgestellte Anwendungen
automatisch an die Niederlassung zu streamen, um diese dann offline am lokalen PC vir-
tualisiert auszuführen.
7

8. Whitepaper | Citrix XenDesktop
Branch Repeater Integration
Durch den Einsatz des Citrix Branch Repeater ist eine bessere Bandbreitennutzung mög-
lich.
Bessere Bandbreitennutzung mit Einsatz des Branch Repeater
Das Repeater Plug-in für Citrix Receiver (vorher: Citrix WANScaler Software Client) ermöglicht eine
leistungsfähige Anwendungsbereitstellung auch für kleine Zweigstellen und für mobile Mitarbeiter – und
zwar mit derselben Protokollbeschleunigung, TCP-Optimierung und Komprimierung. Das Repea-
ter Plug-in unterstützt die gängigen VPN-Mechanismen, wie zum Beispiel: IPSec, Microsoft PPTP und
Citrix Access Gateway SSL VPNs für die sichere Anwendungsbeschleunigung.
Für das Management des Repeater Plug-in ist ein auf der Appliance integrierter Controller zuständig.
Über die Controller-Funktionalität werden die Standorte der Appliances an die Software Clients über-
mittelt. Der Client ist auf Microsoft Windows XP und Microsoft Vista ablauffähig.
Provisioning Services
Mit Citrix Provisioning Services können Betriebssysteme (Windows- und Linux) „on de-
mand“ auf beliebigen festplattenlosen Standard-Servern oder -Desktops sehr effizient und
schnell bereitgestellt werden. So genannte vDisks (Virtual Disks) bestehend aus Betriebs-
system, systemspezifischen Treibern und gegebenenfalls installierten Anwendungen wer-
den zunächst erstellt und in einem Storage-System vorgehalten. Durch einen Boot-Vorgang
direkt über das Netzwerk wird der Inhalt der entsprechenden vDisk auf die physikalischen
oder virtuellen Target Devices gestreamt und dort lokal ausgeführt. Auf den Zielgeräten ist
dabei weder Software vor- noch permanent installiert.
Neue Funktionalitäten mit Provisioning Services 5.1 SP1
Standard Image Mode NIC Teaming NIC Teaming mit Gerätetreiber von Broadcom und Intel
Ermöglicht das booten von PVS VHD-Files direkt in Windows
Offline vDisk Maintenance
Virtual Server und Hyper-V
User Assigned Virtual Disks vDisks können nun zu Gruppen hinzugefügt werden
PVS-Clients laufen nun auch weiter auch wenn die Datenbank
Offline Database Support
nicht verfügbar sind
Multiple Partition vDisks vDisks unterstützt nun bis vier Partitionen
Ermöglicht einen geplanten Wartungsvorgang auf einen Server in
Server Maintenance Mode
einer PVS-Serverfarm
8

9. Whitepaper | Citrix XenDesktop

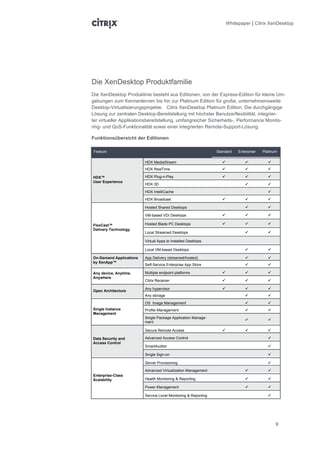

Die XenDesktop Produktfamilie
Die XenDesktop Produklinie besteht aus Editionen, von der Express-Edition für kleine Um-
gebungen zum Kennenlernen bis hin zur Platinum Edition für große, unternehmensweite
Desktop-Virtualisierungsprojekte. Citrix XenDesktop Platinum Edition: Die durchgängige
Lösung zur zentralen Desktop-Bereitstellung mit höchster Benutzerflexibilität, integrier-
ter virtueller Applikationsbereitstellung, umfangreicher Sicherheits-, Performance Monito-
ring- und QoS-Funktionalität sowie einer integrierten Remote-Support-Lösung.
Funktionsübersicht der Editionen
Feature Standard Enterprise Platinum
HDX MediaStream   
HDX RealTime   
HDX™ HDX Plug-n-Play   
User Experience
HDX 3D  
HDX IntelliCache 
HDX Broadcast   
Hosted Shared Desktops  
VM-based VDI Desktops   
FlexCast™ Hosted Blade PC Desktops   
Delivery Technology
Local Streamed Desktops  
Virtual Apps to Installed Desktops
Local VM-based Desktops  
On-Demand Applications App Delivery (streamed/hosted)  
by XenApp™
Self-Service Enterprise App Store  
Any device, Anytime, Multiple endpoint platforms   
Anywhere
Citrix Receiver   
Any hypervisor   
Open Architecture
Any storage  
OS Image Management  
Single Instance Profile Management  
Management
Single Package Application Manage-
 
ment
Secure Remote Access   
Data Security and Advanced Access Control 
Access Control
SmartAuditor 
Single Sign-on 
Server Provisioning 
Advanced Virtualization Management  
Enterprise-Class
Scalability Health Monitoring & Reporting  
Power Management  
Service Level Monitoring & Reporting 
9

10. Whitepaper | Citrix XenDesktop
Lizenzierung
Das XenDesktop Trade-Up Programm bietet bestehenden XenApp-Kunden die Gelegen-
heit, bestehende Implementierung kostengünstig zu einer kompletten Desktop-
Virtualisierungs-Umgebung auszubauen.
Vergleich der Citrix-Lizenzmodelle
Concurrent User-Lizenzierung
 Optimiert für gelegentliche Nutzung durch viele unterschiedliche User
 Erfassen der Concurrent Connections
 Jedes Anbindung über ein Endgerät reserviert eine Lizenz
 Ungenaue Erfassung benötigter Lizenzen, Kunde erwirbt vielleicht zu viele Lizen-
zen
 Abschätzung über zukünftig benötigte Lizenzen ist schwierig durchzuführen
User-Lizenzierung
 Optimiert für regelmäßigen Gebrauch durch eine definierte Anzahl an Usern
 Erfassen der Mitarbeiter durch definierte User IDs
 Jeder User kann eine unbegrenzte Zahl an verbundenen Endgeräten einsetzen
 Präziser Lizenz-Ermittlung, definierte Mengen an zu erwerbenden Lizenzen
 Einfache Ermittlung zukünftig benötigter Lizenzen
Programm-Optionen
 Den gesamten XenApp-Lizenz-bestand eintauschen – aktive Subscription Advan-
tage: 2 XenDesktop User-Lizenzen pro XenApp-ccu-Lizenz
 Einen Teil des XenApp-Lizenz-bestandes eintauschen – aktive Subscription Ad-
vantage: 1 XenDesktop User-Lizenz pro XenApp-ccu-Lizenz
 XenApp-Lizenzen ohne aktive Sub-scription eintauschen - gesamten Bestand oder
teilweise: 1 XenDesktop User-Lizenz pro XenApp-ccu-Lizenz
Weitere Informationen unter: www.citrix .de
Über Citrix
Citrix Systems, Inc. (NASDAQ: CTXS) ist führender Anbieter von Virtualisierungs-, Netzwerk- und Software-as-a-Service-Technologien
für mehr als 230.000 Unternehmen weltweit. Die Produktfamilien Citrix Delivery Center, Citrix Cloud Center und Citrix Online Services
vereinfachen die IT-Nutzung für Millionen von Nutzern und stellen jede Applikation orts- und zeitunabhängig auf jedem Endgerät zur
Verfügung. Zu den Kunden zählen alle Fortune Global 500 Unternehmen ebenso wie tausende von kleinen und mittleren Unternehmen
weltweit. Citrix Systems, Inc. hat seinen Hauptsitz in Fort Lauderdale, Florida (USA), und ist mit Niederlassungen in 29 Ländern vertreten.
Citrix zählt 10.000 Handels- und Allianz-Partner in über 100 Ländern. Im Geschäftsjahr 2008 erwirtschaftete Citrix einen Umsatz von 1,6
Milliarden US-Dollar.
© 2009 Citrix Systems, Inc. All rights reserved. Citrix®, Citrix Delivery Center™, XenApp™, XenServer™, NetScaler®, XenDesktop™,
Access Gateway™, Branch Repeater™, HDX™ and Citrix Receiver™ are trademarks of Citrix Systems, Inc. and/or one or more of its
subsidiaries, and may be registered in the United States Patent and Trademark Office and in other countries. All other trademarks and
registered trademarks are property of their respective owners.
Oktober 2009 DA
10
