Das Dokument präsentiert die Trinamount-Montagelösungen für PV-Module, die eine schnelle, kosteneffiziente und unkomplizierte Installation bieten. Im Vergleich zur herkömmlichen Solarinstallation mit Schienensystemen reduziert Trinamount die Anzahl der benötigten Teile, vereinfacht die Logistik und ermöglicht eine automatische Erdung. Darüber hinaus wird der Montageprozess erheblich beschleunigt, wodurch Arbeitskosten gesenkt und die Effizienz gesteigert werden.

1. Wir präsentieren
die schnellste, einfachste und kostengünstigste
Montagelösungen für PV-Module

2. Einführung
Vorteile
Zusatzinformationen

3. Herkömmliche Solarinstallation mit Schienensystem
Schienen sind teuer, zeitraubend und aufwendig
Die Verwaltung und das Verladen der
vielen Einzelteile nimmt sehr viel Zeit
in Anspruch.
Weitere Nachteile der Schienen:
• Binden teure Lagerflächen
• Müssen individuell zugeschnitten
werden
• Müssen von Hand oder per Kran
auf das Dach transportiert werden
•Befestigung mit unzähligen
Kleinteilen

4. Erdung herkömmlicher Systeme
Erdung ist schwierig und zeitraubend
• Erdung jedes einzelnen Moduls und
jeder Schiene
• Mind. 5 Minuten pro Vorgang
• Häufig müssen auch die
Verbindungen zwischen den
Schienen geerdet werden
• Erdungsanschlüsse sind anfällig für
Korrosion, Ausfälle
• Häufig sind Systeme nach einiger
Zeit nicht mehr korrekt geerdet

5. Innovative Montagelösung für Solaranlagen
• Schnelle Montage
• Geringe Teilezahl
vereinfacht Logistik
• Automatische Erdung
• Horizontale oder
vertikale Montage
Trinamount III Installation in New Jersey – 500 kWp
Trinamount: kosteneffizient, schnell und einfach

6. Funktionsweise von
• Nut im Modulrahmen
vereinfacht Montage:
keine Schienen
• Integrierte Erdung
• Innovative Verbindung:
Einstecken und 1/4-Drehung
• Weniger Teile
Trinamount: innovatives Design

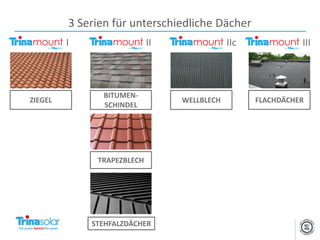

7. 3 Serien für unterschiedliche Dächer
I II IIc III
BITUMEN-
ZIEGEL WELLBLECH FLACHDÄCHER
SCHINDEL
TRAPEZBLECH
STEHFALZDÄCHER

8. Trinamount Einführung
Vorteile
Zusatzinformationen

9. Trinamount ist
schnell und einfach schnelle Montage
integrierte Erdung
geringe Teilezahl vereinfacht Logistik
schnelle Systemplanung

10. schnell/
Schnelle Montage
einfach
Montage
Erdung
Video ansehen
Logistik
Planung •Keine Schienen: kein Messen, kein Kürzen
• Ein Werkzeug, weniger Teile
• Integrierte Kabelführung
• Integrierte Erdung
• Einsetzen und mit 1/4-Drehung befestigen
• Montagezubehör für 2 kW passt in einen Werkzeuggürtel
4,5-mal schneller montiert

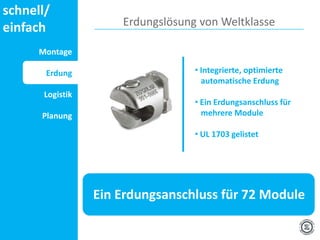

11. schnell/
einfach Erdungslösung von Weltklasse
Montage
Erdung • Integrierte, optimierte
automatische Erdung
Logistik
• Ein Erdungsanschluss für
Planung mehrere Module
• UL 1703 gelistet
Ein Erdungsanschluss für 72 Module

12. schnell/ Geringe Teilezahl erleichtert Logistik
einfach Beispiel Schrägdach
Montage Wettbewerber X Trinamount III
12 6 m Schienen 6 Höhenverstellbare Füße
6 1,5 m Schienen 28 Verriegelungen
Erdung 12 Einschubverbinder 1 Erdungsanschluss
48 Abstandhalter 32 Anschlüsse
96 Edelstahlsechskant-schrauben 93 Gesamt
Logistik 48 Winkel
96 Edelstahlschrauben
Planung 96 Edelstahlmuttern 66% weniger Lagerartikel
48 verzinkte Anschlüsse
54 Erdungsanschlüsse 80 % weniger Teile
42 Mittelklemmen
12 Endklemmen Anlagenkonfiguration
140' blanker 8 AWG Leiter • 24 Trina 230 W PA05 Module
54 Edelstahlerdungsschrauben • 3 Reihen je 8 Module
54 Edelstahlerdungsmuttern • Horizontale Anordnung
54 Zahnscheiben
• 5,52 kW DC STC
732 Gesamt
Weniger Teile transportieren, lagern
und verwalten Quelle: Interne Berechnungen

13. schnell/ Trinamount Design Tool
einfach
• Schnelle Planung und Entwicklung
Montage • Führende webbasierte Software
• Sofort die richtigem Teile bestellen
Erdung
Für Projekte mit Trinamount I und II
Logistik
Einloggen und
Planung • Anordnung planen
• Befestigungspunkte bestimmen
• mögliche Auskragung festlegen
• Materiallisten erstellen
Für Trinamount III Projekte:
Senden Sie eine E-Mail mit Spezifikationen und Bildern an
design@trinasolar.com. Wir helfen Ihnen weiter.
Sofort die richtigem Teile bestellen
www.trinamount-design.com

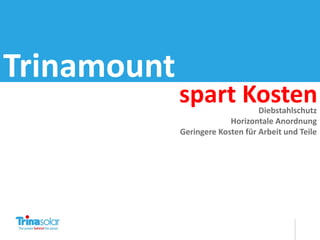

14. Trinamount
spart Kosten Diebstahlschutz
Horizontale Anordnung
Geringere Kosten für Arbeit und Teile

15. Ersparnis Diebstahlschutz
Modulabbau erfordert Systemkenntnis und spezielles Werkzeug
sicher Kein Einsatz von Schraubenschlüsseln zwischen den Modulen
horizontal
Arbeit/Teile
Eine sichere Investition
15

16. Ersparnis Horizontale Anordnung möglich
vertikal horizontal
sicher
horizontal
Arbeit/Teile
Max. 3,2 kW Max. 4,0 kW
Ohne Schienen können Module horizontal oder
vertikal montiert werden
Horizontal ermöglicht größere kWh-Leistung
Horizontal: 25 % höhere Leistung
16
Quelle: Interne Berechnungen

17. Ersparnis Einsparungen summieren sich
Kosten pro Watt bei Installationen
für private Anlagen in den USA ($/W)
sicher $ 7,26
- 10 %
$ 5,98
horizontal $ 5,26
$ 4,76
Arbeit/Teile BOS
Inverters
Modules
2009 2010 2011 Trinamount
Ersparnisse bei der Montage
machen großen Unterschied
Quellen: GTM Research, interne Schätzungen

18. Ersparnis Fallstudie Ersparnis: Einführung
:
sicher
VORAUSSETZUNGEN
horizontal
Anlagengröße 1 MWp
Anzahl Module 4.256 Module
Arbeit/Teile
Modulleistung 235 Wp
Arbeitsstunde Aufdach $ 120,00
Kupferdraht
Kosten/30,5 cm $ 0,62
Module/Reihe 24
durchschnittliche
Reihenlänge (m) 43
Anzahl Reihen 177
Quelle: Interne Berechnungen

19. Ersparnis Fallstudie Ersparnis: Kostenvergleich
Dachflächeninstallation - 1 MWp System Competitor XX Trinamount III Savings %
Arbeitskosten Aufdach
Teamgröße (Mitarbeiter) 3 3 -
sicher Max Module/Tag/Team 180 480 300 167%
Max Module/Kosten Manntag 60 160 100
Tage bis Fertigstellung 24 9 15
horizontal (A) Zwischensumme: Arbeitskosten Aufdach (in $) $68.096 $25.536 $42.560
63%
Zwischensumme: Arbeitskosten Installation (in $/Wp) $0,068/Wp $0,026/Wp $0,043/Wp
Erdung
Arbeit/Teile Insges. Kupferdraht zwischen den Reihen (ft) 24.826,7
Trinamount
24.826,7
Insges. Kupferdraht zwischen den Reihen ($) $15.393 erfordert $15.393
Anzahl Modulerdungen 4.256,0 keine 4.256,0
Minuten/Erdung 1,0 zusätzliche -
Modulerdung Arbeitsstunden 70,9 Erdung 70,9
Modulerdung: Arbeitskosten insges. $8.512 $8.512
(B) Zwischensumme Modulerdung ($) $23.905 $0 $23.905
Zwischensumme Modulerdung/W $0,024/Wp $0,000/Wp $0,024/Wp
ERSPARNIS INSGESAMT in $ (A+B) $92.001 $25.536 $66.465
72%
in $/Wp $0,092/Wp $0,026/Wp $0,066/Wp
Insgesamt 72 % Ersparnis
Fertigstellung in 9 Tagen (vs. 24 Tage)
Quelle: Interne Berechnungen und Datenblätter von Wettbewerber Y

20. Trinamount
Schnell und einfach Weniger Teile Für alle Dächer geeignet
Montage bis zu 5-mal Ein Werkzeug, weniger Teile Systeme für flache oder geneigte Dächer,
schneller unterschiedliche Materialien
Diebstahlschutz Größere Effizienz Optisch ansprechend
Spezialwerkzeug und Horizontale oder vertikale Randleiste bildet sauberen
Systemkenntnis nötig Anordnung für maximale Leistung Abschluss

21. Trinamount Einführung
Vorteile
Zusatzinformationen

22. Zusatzinfo Weitere Informationen auf unserer Website
Website
Auf unserer Website finden Sie:
• Videos • Trinamount Design Tool
• Installations- • Datenblätter
anleitungen
www.trinasolar.com/trinamount
