Sleeping with the enemy –
Konrad Häfeli
Senior Solution Manager
Partner
@

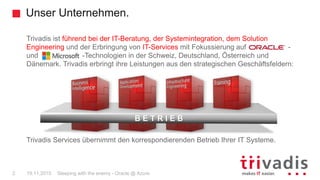

2. Unser Unternehmen.
Sleeping with the enemy - Oracle @ Azure2 19.11.2015
Trivadis ist führend bei der IT-Beratung, der Systemintegration, dem Solution
Engineering und der Erbringung von IT-Services mit Fokussierung auf -
und -Technologien in der Schweiz, Deutschland, Österreich und
Dänemark. Trivadis erbringt ihre Leistungen aus den strategischen Geschäftsfeldern:
Trivadis Services übernimmt den korrespondierenden Betrieb Ihrer IT Systeme.
B E T R I E B

3. KOPENHAGEN
MÜNCHEN
LAUSANNE
BERN
ZÜRICH
BRUGG
GENF
HAMBURG
DÜSSELDORF
FRANKFURT
STUTTGART
FREIBURG
BASEL
WIEN
Mit über 600 IT- und Fachexperten bei Ihnen vor Ort.
Sleeping with the enemy - Oracle @ Azure3 19.11.2015
14 Trivadis Niederlassungen mit
über 600 Mitarbeitenden.
Über 200 Service Level Agreements.
Mehr als 4'000 Trainingsteilnehmer.
Forschungs- und Entwicklungsbudget:
CHF 5.0 Mio.
Finanziell unabhängig und
nachhaltig profitabel.
Erfahrung aus mehr als 1'900 Projekten
pro Jahr bei über 800 Kunden.

4. Sleeping with the enemy - Oracle @ Azure4 19.11.2015
Trivadis an der DOAG 2015
Ebene 3 - gleich neben der Rolltreppe
Wir freuen uns auf Ihren Besuch.
Denn mit Trivadis gewinnen Sie immer.

5. 19.11.2015 Sleeping with the enemy - Oracle @ Azure5
Technik allein bringt Sie nicht weiter.
Man muss wissen, wie man sie richtig nutzt.

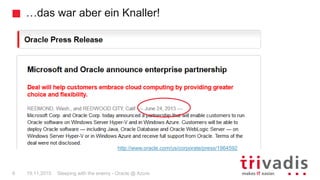

6. …das war aber ein Knaller!
Sleeping with the enemy - Oracle @ Azure6 19.11.2015
http://www.oracle.com/us/corporate/press/1964592

7. Extend to the cloud
Sleeping with the enemy - Oracle @ Azure7 19.11.2015

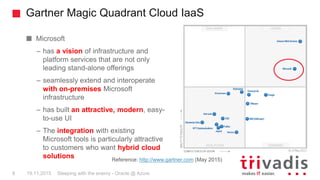

8. Gartner Magic Quadrant Cloud IaaS
Sleeping with the enemy - Oracle @ Azure8 19.11.2015
Microsoft
– has a vision of infrastructure and
platform services that are not only
leading stand-alone offerings
– seamlessly extend and interoperate
with on-premises Microsoft
infrastructure
– has built an attractive, modern, easy-
to-use UI
– The integration with existing
Microsoft tools is particularly attractive
to customers who want hybrid cloud
solutions Reference: http://www.gartner.com (May 2015)

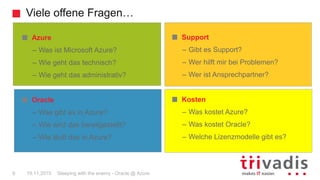

9. Viele offene Fragen…
Sleeping with the enemy - Oracle @ Azure9 19.11.2015
Support
– Gibt es Support?
– Wer hilft mir bei Problemen?
– Wer ist Ansprechpartner?
Kosten
– Was kostet Azure?
– Was kostet Oracle?
– Welche Lizenzmodelle gibt es?
Azure
– Was ist Microsoft Azure?
– Wie geht das technisch?
– Wie geht das administrativ?
Oracle
– Was gibt es in Azure?
– Wie wird das bereitgestellt?
– Wie läuft das in Azure?

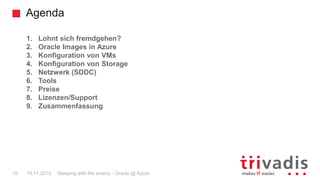

10. Agenda
Sleeping with the enemy - Oracle @ Azure10 19.11.2015
1. Lohnt sich fremdgehen?
2. Oracle Images in Azure
3. Konfiguration von VMs
4. Konfiguration von Storage
5. Netzwerk (SDDC)
6. Tools
7. Preise
8. Lizenzen/Support
9. Zusammenfassung

11. Sleeping with the enemy - Oracle @ Azure11 19.11.2015
…one night stand or a new
romance?

12. … or maybe just an affair?
Sleeping with the enemy - Oracle @ Azure12 19.11.2015

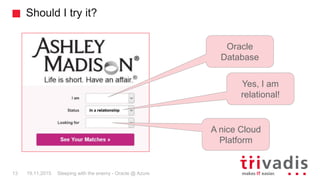

13. Should I try it?
Sleeping with the enemy - Oracle @ Azure13 19.11.2015
Oracle
Database
Yes, I am
relational!
A nice Cloud
Platform

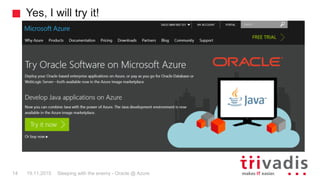

14. Yes, I will try it!
19.11.2015 Sleeping with the enemy - Oracle @ Azure14

15. Sleeping with the enemy - Oracle @ Azure15 19.11.2015
Oracle Images in Azure

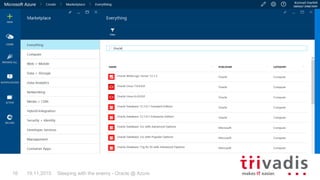

16. Sleeping with the enemy - Oracle @ Azure16 19.11.2015

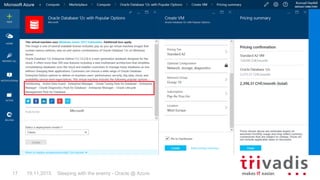

17. Sleeping with the enemy - Oracle @ Azure17 19.11.2015

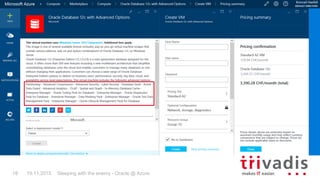

18. Sleeping with the enemy - Oracle @ Azure18 19.11.2015

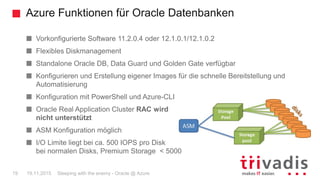

19. Azure Funktionen für Oracle Datenbanken
Sleeping with the enemy - Oracle @ Azure19 19.11.2015
Vorkonfigurierte Software 11.2.0.4 oder 12.1.0.1/12.1.0.2
Flexibles Diskmanagement
Standalone Oracle DB, Data Guard und Golden Gate verfügbar
Konfigurieren und Erstellung eigener Images für die schnelle Bereitstellung und
Automatisierung
Konfiguration mit PowerShell und Azure-CLI
Oracle Real Application Cluster RAC wird
nicht unterstützt
ASM Konfiguration möglich
I/O Limite liegt bei ca. 500 IOPS pro Disk
bei normalen Disks, Premium Storage < 5000

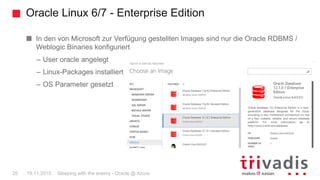

20. Oracle Linux 6/7 - Enterprise Edition
Sleeping with the enemy - Oracle @ Azure20 19.11.2015
In den von Microsoft zur Verfügung gestellten Images sind nur die Oracle RDBMS /
Weblogic Binaries konfiguriert
– User oracle angelegt
– Linux-Packages installiert
– OS Parameter gesetzt

21. Sleeping with the enemy - Oracle @ Azure21 19.11.2015
Konfiguration VM

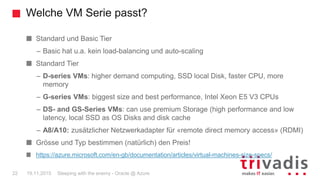

22. Welche VM Serie passt?
Sleeping with the enemy - Oracle @ Azure22 19.11.2015
Standard und Basic Tier
– Basic hat u.a. kein load-balancing und auto-scaling
Standard Tier
– D-series VMs: higher demand computing, SSD local Disk, faster CPU, more
memory
– G-series VMs: biggest size and best performance, Intel Xeon E5 V3 CPUs
– DS- and GS-Series VMs: can use premium Storage (high performance and low
latency, local SSD as OS Disks and disk cache
– A8/A10: zusätzlicher Netzwerkadapter für «remote direct memory access» (RDMI)
Grösse und Typ bestimmen (natürlich) den Preis!
https://azure.microsoft.com/en-gb/documentation/articles/virtual-machines-size-specs/

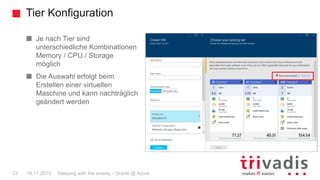

23. Tier Konfiguration
Sleeping with the enemy - Oracle @ Azure23 19.11.2015
Je nach Tier sind
unterschiedliche Kombinationen
Memory / CPU / Storage
möglich
Die Auswahl erfolgt beim
Erstellen einer virtuellen
Maschine und kann nachträglich
geändert werden

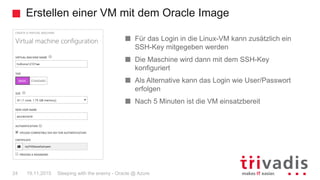

24. Erstellen einer VM mit dem Oracle Image
Sleeping with the enemy - Oracle @ Azure24 19.11.2015
Für das Login in die Linux-VM kann zusätzlich ein
SSH-Key mitgegeben werden
Die Maschine wird dann mit dem SSH-Key
konfiguriert
Als Alternative kann das Login wie User/Passwort
erfolgen
Nach 5 Minuten ist die VM einsatzbereit

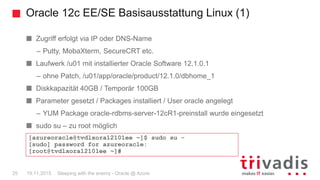

25. Oracle 12c EE/SE Basisausstattung Linux (1)
Sleeping with the enemy - Oracle @ Azure25 19.11.2015
Zugriff erfolgt via IP oder DNS-Name
– Putty, MobaXterm, SecureCRT etc.
Laufwerk /u01 mit installierter Oracle Software 12.1.0.1
– ohne Patch, /u01/app/oracle/product/12.1.0/dbhome_1
Diskkapazität 40GB / Temporär 100GB
Parameter gesetzt / Packages installiert / User oracle angelegt
– YUM Package oracle-rdbms-server-12cR1-preinstall wurde eingesetzt
sudo su – zu root möglich
[azureoracle@tvdlxora12101ee ~]$ sudo su -
[sudo] password for azureoracle:
[root@tvdlxora12101ee ~]#

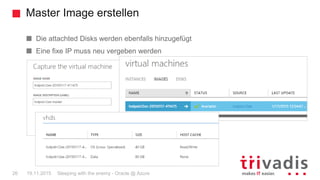

26. Master Image erstellen
Sleeping with the enemy - Oracle @ Azure26 19.11.2015
Die attachted Disks werden ebenfalls hinzugefügt
Eine fixe IP muss neu vergeben werden

27. Sleeping with the enemy - Oracle @ Azure27 19.11.2015
Konfiguration Storage

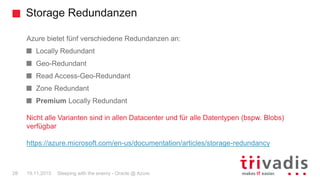

28. Storage Redundanzen
Sleeping with the enemy - Oracle @ Azure28 19.11.2015
Azure bietet fünf verschiedene Redundanzen an:
Locally Redundant
Geo-Redundant
Read Access-Geo-Redundant
Zone Redundant
Premium Locally Redundant
Nicht alle Varianten sind in allen Datacenter und für alle Datentypen (bspw. Blobs)
verfügbar
https://azure.microsoft.com/en-us/documentation/articles/storage-redundancy

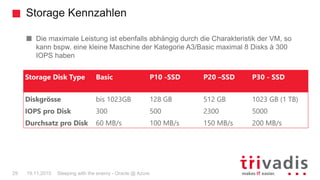

29. Storage Kennzahlen
Sleeping with the enemy - Oracle @ Azure29 19.11.2015
Die maximale Leistung ist ebenfalls abhängig durch die Charakteristik der VM, so
kann bspw. eine kleine Maschine der Kategorie A3/Basic maximal 8 Disks à 300
IOPS haben
Storage Disk Type Basic P10 -SSD P20 –SSD P30 - SSD
Diskgrösse bis 1023GB 128 GB 512 GB 1023 GB (1 TB)
IOPS pro Disk 300 500 2300 5000
Durchsatz pro Disk 60 MB/s 100 MB/s 150 MB/s 200 MB/s

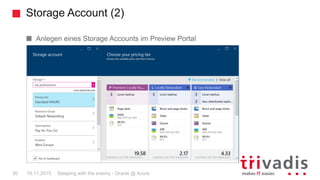

30. Storage Account (2)
Sleeping with the enemy - Oracle @ Azure30 19.11.2015
Anlegen eines Storage Accounts im Preview Portal

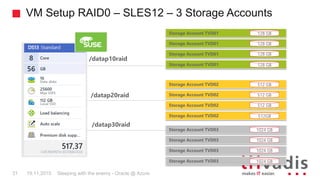

31. VM Setup RAID0 – SLES12 – 3 Storage Accounts
Sleeping with the enemy - Oracle @ Azure19.11.2015
Storage Account TVD01 128 GB
/datap10raid
/datap20raid
/datap30raid
Storage Account TVD01
Storage Account TVD01
Storage Account TVD01
128 GB
128 GB
128 GB
Storage Account TVD02 512 GB
Storage Account TVD02
Storage Account TVD02
Storage Account TVD02
512 GB
512 GB
512GB
Storage Account TVD03 1024 GB
Storage Account TVD03
Storage Account TVD03
Storage Account TVD03
1024 GB
1024 GB
1024 GB
31

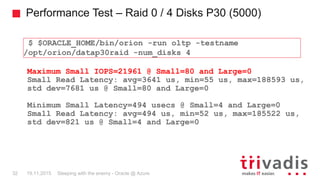

32. Performance Test – Raid 0 / 4 Disks P30 (5000)
Sleeping with the enemy - Oracle @ Azure19.11.2015
Maximum Small IOPS=21961 @ Small=80 and Large=0
Small Read Latency: avg=3641 us, min=55 us, max=188593 us,
std dev=7681 us @ Small=80 and Large=0
Minimum Small Latency=494 usecs @ Small=4 and Large=0
Small Read Latency: avg=494 us, min=52 us, max=185522 us,
std dev=821 us @ Small=4 and Large=0
$ $ORACLE_HOME/bin/orion -run oltp -testname
/opt/orion/datap30raid -num_disks 4
32

33. Sleeping with the enemy - Oracle @ Azure33 19.11.2015
Netzwerk

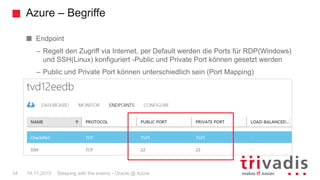

34. Azure – Begriffe
Sleeping with the enemy - Oracle @ Azure34 19.11.2015
Endpoint
– Regelt den Zugriff via Internet, per Default werden die Ports für RDP(Windows)
und SSH(Linux) konfiguriert -Public und Private Port können gesetzt werden
– Public und Private Port können unterschiedlich sein (Port Mapping)

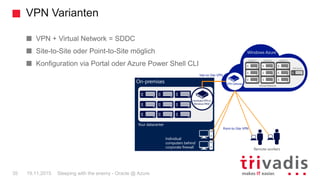

35. VPN Varianten
Sleeping with the enemy - Oracle @ Azure35 19.11.2015
VPN + Virtual Network = SDDC
Site-to-Site oder Point-to-Site möglich
Konfiguration via Portal oder Azure Power Shell CLI

36. Sleeping with the enemy - Oracle @ Azure36 19.11.2015
Tools

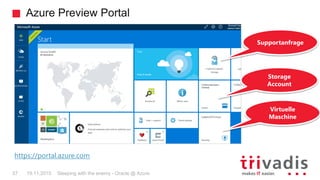

37. Azure Preview Portal
Sleeping with the enemy - Oracle @ Azure37 19.11.2015
Supportanfrage
Storage
Account
Virtuelle
Maschine
https://portal.azure.com

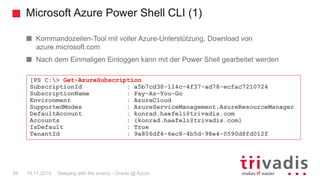

38. Microsoft Azure Power Shell CLI (1)
Sleeping with the enemy - Oracle @ Azure38 19.11.2015
Kommandozeilen-Tool mit voller Azure-Unterstützung, Download von
azure.microsoft.com
Nach dem Einmaligen Einloggen kann mit der Power Shell gearbeitet werden
[PS C:> Get-AzureSubscription
SubscriptionId : a5b7cd38-114c-4f37-ad78-ecfac7210724
SubscriptionName : Pay-As-You-Go
Environment : AzureCloud
SupportedModes : AzureServiceManagement,AzureResourceManager
DefaultAccount : konrad.haefeli@trivadis.com
Accounts : {konrad.haefeli@trivadis.com}
IsDefault : True
TenantId : 9a806df4-6ec8-4b5d-98e4-0590d8fd012f

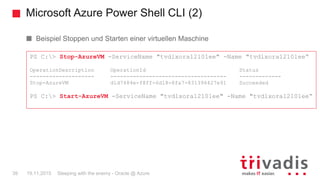

39. Microsoft Azure Power Shell CLI (2)
Sleeping with the enemy - Oracle @ Azure39 19.11.2015
Beispiel Stoppen und Starten einer virtuellen Maschine
PS C:> Stop-AzureVM -ServiceName "tvdlxora12101ee" -Name "tvdlxora12101ee“
OperationDescription OperationId Status
-------------------- ------------------------------------ -------------
Stop-AzureVM d1d7484e-f8ff-6d18-8fa7-831396427e91 Succeeded
PS C:> Start-AzureVM -ServiceName "tvdlxora12101ee" -Name "tvdlxora12101ee“

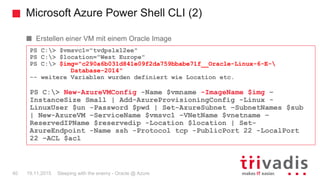

40. Microsoft Azure Power Shell CLI (2)
Sleeping with the enemy - Oracle @ Azure40 19.11.2015
Erstellen einer VM mit einem Oracle Image
PS C:> $vmsvc1="tvdpslx12ee"
PS C:> $location="West Europe"
PS C:> $img="c290a6b031d841e09f2da759bbabe71f__Oracle-Linux-6-E-
Database-2014"
-- weitere Variablen wurden definiert wie Location etc.
PS C:> New-AzureVMConfig -Name $vmname -ImageName $img –
InstanceSize Small | Add-AzureProvisioningConfig -Linux -
LinuxUser $un -Password $pwd | Set-AzureSubnet –SubnetNames $sub
| New-AzureVM –ServiceName $vmsvc1 –VNetName $vnetname –
ReservedIPName $reservedip -Location $location | Set-
AzureEndpoint -Name ssh -Protocol tcp -PublicPort 22 -LocalPort
22 –ACL $acl

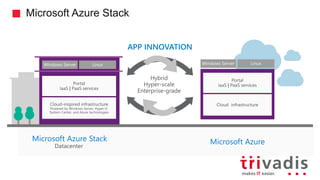

41. Microsoft Azure Stack

42. Sleeping with the enemy - Oracle @ Azure42 19.11.2015
Preise

43. Preise – Beispiel G Series «High-End»
Sleeping with the enemy - Oracle @ Azure43 19.11.2015
http://azure.microsoft.com/de-de/pricing/details/virtual-machines/#Oracle

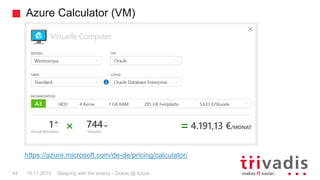

44. Azure Calculator (VM)
Sleeping with the enemy - Oracle @ Azure44 19.11.2015
https://azure.microsoft.com/de-de/pricing/calculator/

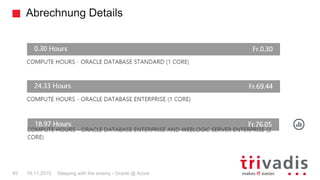

45. Abrechnung Details
Sleeping with the enemy - Oracle @ Azure45 19.11.2015

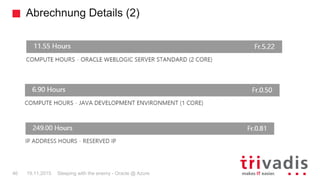

46. Abrechnung Details (2)
Sleeping with the enemy - Oracle @ Azure46 19.11.2015

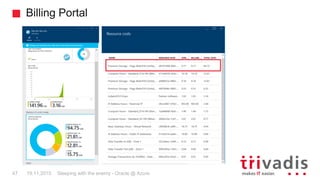

47. Billing Portal
Sleeping with the enemy - Oracle @ Azure47 19.11.2015

48. Sleeping with the enemy - Oracle @ Azure48 19.11.2015
Lizenz/Support

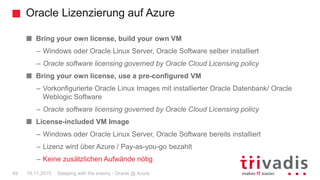

49. Oracle Lizenzierung auf Azure
Sleeping with the enemy - Oracle @ Azure49 19.11.2015
Bring your own license, build your own VM
– Windows oder Oracle Linux Server, Oracle Software selber installiert
– Oracle software licensing governed by Oracle Cloud Licensing policy
Bring your own license, use a pre-configured VM
– Vorkonfigurierte Oracle Linux Images mit installierter Oracle Datenbank/ Oracle
Weblogic Software
– Oracle software licensing governed by Oracle Cloud Licensing policy
License-included VM Image
– Windows oder Oracle Linux Server, Oracle Software bereits installiert
– Lizenz wird über Azure / Pay-as-you-go bezahlt
– Keine zusätzlichen Aufwände nötig

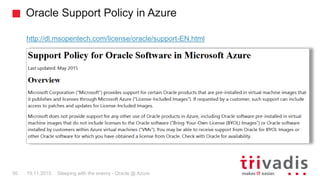

50. Oracle Support Policy in Azure
Sleeping with the enemy - Oracle @ Azure50 19.11.2015
http://dl.msopentech.com/license/oracle/support-EN.html

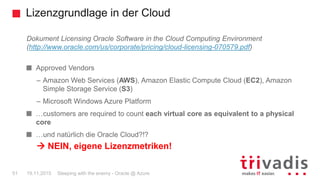

51. Lizenzgrundlage in der Cloud
Sleeping with the enemy - Oracle @ Azure51 19.11.2015
Dokument Licensing Oracle Software in the Cloud Computing Environment
(http://www.oracle.com/us/corporate/pricing/cloud-licensing-070579.pdf)
Approved Vendors
– Amazon Web Services (AWS), Amazon Elastic Compute Cloud (EC2), Amazon
Simple Storage Service (S3)
– Microsoft Windows Azure Platform
…customers are required to count each virtual core as equivalent to a physical
core
…und natürlich die Oracle Cloud?!?
 NEIN, eigene Lizenzmetriken!

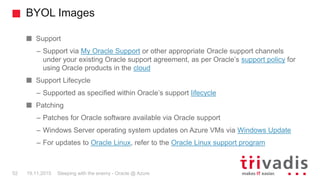

52. BYOL Images
Sleeping with the enemy - Oracle @ Azure52 19.11.2015
Support
– Support via My Oracle Support or other appropriate Oracle support channels
under your existing Oracle support agreement, as per Oracle’s support policy for
using Oracle products in the cloud
Support Lifecycle
– Supported as specified within Oracle’s support lifecycle
Patching
– Patches for Oracle software available via Oracle support
– Windows Server operating system updates on Azure VMs via Windows Update
– For updates to Oracle Linux, refer to the Oracle Linux support program

53. Sleeping with the enemy - Oracle @ Azure53 19.11.2015
Zusammenfassung

54. Viele Antworten…
Sleeping with the enemy - Oracle @ Azure54 19.11.2015
Oracle
– Ein Grossteil des Oracle SW
Portfolios ist in Azure
– Kopierbare Images aus der public
Gallery vereinfachen den Einstieg
– Private Master Images als
Templates konfigurierbar
– Vorinstallierte SW und OS-
spezifisch Settings sind konfiguriert
– Unterschiedliche SW
Kombinationen auf fast beliebigen
VM Variaten decken vielfältigste
Anwendungsbereiche ab
Azure
– Führende Cloud Plattform mit
Softwarestack für Public, Privat und
Hyprid Einsatz
– Viele Infrastruktur und Developer
Themen sind schon gelöst
– SDDC Funktionalitäten ermöglichen
flexible Architekturen unter Einbezug
der Security Anforderungen
– Einfache Administration und
Abrechnung, sowie Einbindung in
Betriebsprozesse durch
Automatisation

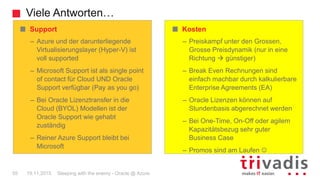

55. Viele Antworten…
Sleeping with the enemy - Oracle @ Azure55 19.11.2015
Kosten
– Preiskampf unter den Grossen,
Grosse Preisdynamik (nur in eine
Richtung  günstiger)
– Break Even Rechnungen sind
einfach machbar durch kalkulierbare
Enterprise Agreements (EA)
– Oracle Lizenzen können auf
Stundenbasis abgerechnet werden
– Bei One-Time, On-Off oder agilem
Kapazitätsbezug sehr guter
Business Case
– Promos sind am Laufen 
Support
– Azure und der darunterliegende
Virtualisierungslayer (Hyper-V) ist
voll supported
– Microsoft Support ist als single point
of contact für Cloud UND Oracle
Support verfügbar (Pay as you go)
– Bei Oracle Lizenztransfer in die
Cloud (BYOL) Modellen ist der
Oracle Support wie gehabt
zuständig
– Reiner Azure Support bleibt bei
Microsoft

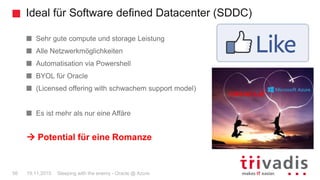

56. Ideal für Software defined Datacenter (SDDC)
Sleeping with the enemy - Oracle @ Azure56 19.11.2015
Sehr gute compute und storage Leistung
Alle Netzwerkmöglichkeiten
Automatisation via Powershell
BYOL für Oracle
(Licensed offering with schwachem support model)
Es ist mehr als nur eine Affäre
 Potential für eine Romanze

57. Konrad Häfeli
Senior Solution Manager
Tel.: +41 58 459 59 69
konrad.haefeli@trivadis.com
19.11.2015 Sleeping with the enemy - Oracle @ Azure57

58. Sleeping with the enemy - Oracle @ Azure58 19.11.2015
Trivadis an der DOAG 2015
Ebene 3 - gleich neben der Rolltreppe
Wir freuen uns auf Ihren Besuch.
Denn mit Trivadis gewinnen Sie immer.
