SAP BW/4HANA ist seit 2016 auf dem Markt. SAP BW/4HANA bringt viele Veränderungen und Vorteile in den Bereichen Architektur, Agilität, Performance und Modellierung. Sollen die Potentiale von SAP BW/4HANA ausgeschöpft werden, ist es wichtig eine moderne und flexible Architektur implementiert zu haben. Die Einführung von SAP BW/4HANA sollte sich nach unserer Einschätzung daher nicht auf die technische Migration bestehender historisch gewachsener SAP BW Systeme beschränken. Wir skizzieren unsere Idee einer modernen und flexiblen SAP-BW/4HANA-Architektur.

1. Moderne & flexible Architektur
MIT BW/4 HANA

2. ISR Information Products AG | isr.de2
Probleme mit klassischen
SAP BW Systemen

3. ISR Information Products AG | isr.de3
Probleme mit SAP BW – Kennen Sie das?
HISTORISCH GEWACHSENE SYSTEME UNTER DRUCK
Steigende
Kosten
Fehlende
Akzeptanz
Langsam Unflexibel
• Lange
Entwicklungszeiten
• Zunehmende
Ladezeiten führen
zu Wartezeiten
• Lange
Antwortzeiten für
Berichte
• Unflexible
Datenmodellierung
• Schwerfällig bei
Änderungen
• Steigender
Wartungsaufwand
und Kosten
• Fehlende
Akzeptanz
• „Schatten-IT“
Lösungen neben
dem SAP BW

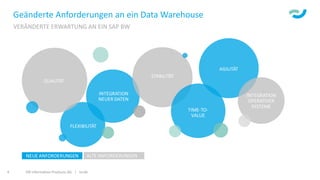

4. ISR Information Products AG | isr.de4
Geänderte Anforderungen an ein Data Warehouse
VERÄNDERTE ERWARTUNG AN EIN SAP BW

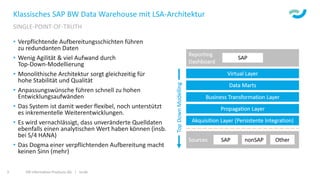

5. Klassisches SAP BW Data Warehouse mit LSA-Architektur
• Verpflichtende Aufbereitungsschichten führen
zu redundanten Daten
• Wenig Agilität & viel Aufwand durch
Top-Down-Modellierung
• Monolithische Architektur sorgt gleichzeitig für
hohe Stabilität und Qualität
• Anpassungswünsche führen schnell zu hohen
Entwicklungsaufwänden
• Das System ist damit weder flexibel, noch unterstützt
es inkrementelle Weiterentwicklungen.
• Es wird vernachlässigt, dass unveränderte Quelldaten
ebenfalls einen analytischen Wert haben können (insb.
bei S/4 HANA)
• Das Dogma einer verpflichtenden Aufbereitung macht
keinen Sinn (mehr)
SINGLE-POINT-OF-TRUTH
ISR Information Products AG | isr.de5

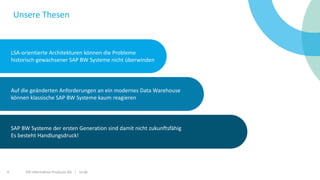

6. ISR Information Products AG | isr.de6
Unsere Thesen
LSA-orientierte Architekturen können die Probleme
historisch gewachsener SAP BW Systeme nicht überwinden
SAP BW Systeme der ersten Generation sind damit nicht zukunftsfähig
Es besteht Handlungsdruck!
Auf die geänderten Anforderungen an ein modernes Data Warehouse
können klassische SAP BW Systeme kaum reagieren

7. ISR Information Products AG | isr.de7
Neue Grundsätze für die SAP BW
Architektur werden benötigt

8. ISR Information Products AG | isr.de8

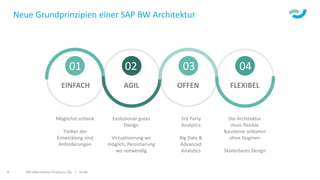

Neue Grundprinzipien einer SAP BW Architektur
Möglichst schlank
Treiber der
Entwicklung sind
Anforderungen
01
Evolutionär gutes
Design
Virtualisierung wo
möglich, Persistierung
wo notwendig
3rd Party
Analytics
Big Data &
Advanced
Analytics
Die Architektur
muss flexible
Bausteine anbieten
ohne Dogmen
Skalierbares Design
EINFACH AGIL OFFEN FLEXIBEL
02 03 04

9. ISR Information Products AG | isr.de9
ISR Architekturentwurf
orientiert an SAP LSA++

10. ISR Information Products AG | isr.de10

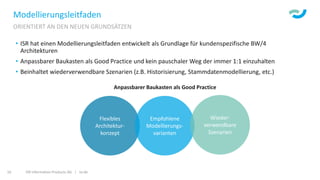

Modellierungsleitfaden
ORIENTIERT AN DEN NEUEN GRUNDSÄTZEN
Anpassbarer Baukasten als Good Practice
• ISR hat einen Modellierungsleitfaden entwickelt als Grundlage für kundenspezifische BW/4
Architekturen
• Anpassbarer Baukasten als Good Practice und kein pauschaler Weg der immer 1:1 einzuhalten
• Beinhaltet wiederverwendbare Szenarien (z.B. Historisierung, Stammdatenmodellierung, etc.)
Flexibles
Architektur-
konzept
Empfohlene
Modellierungs-
varianten
Wieder-
verwendbare
Szenarien

11. ISR Information Products AG | isr.de11

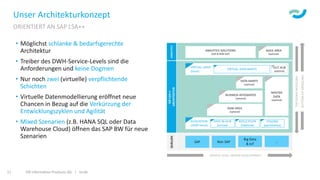

Unser Architekturkonzept
ORIENTIERT AN SAP LSA++
• Möglichst schlanke & bedarfsgerechte
Architektur
• Treiber des DWH-Service-Levels sind die
Anforderungen und keine Dogmen
• Nur noch zwei (virtuelle) verpflichtende
Schichten
• Virtuelle Datenmodellierung eröffnet neue
Chancen in Bezug auf die Verkürzung der
Entwicklungszyklen und Agilität
• Mixed Szenarien (z.B. HANA SQL oder Data
Warehouse Cloud) öffnen das SAP BW für neue
Szenarien

12. ISR Information Products AG | isr.de12
Wie kann das Architekturkonzept
exemplarisch ausgeprägt werden?

13. ISR Information Products AG | isr.de13

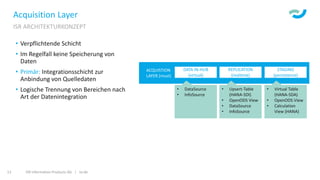

Acquisition Layer
ISR ARCHITEKTURKONZEPT
• Verpflichtende Schicht
• Im Regelfall keine Speicherung von
Daten
• Primär: Integrationsschicht zur
Anbindung von Quelledaten
• Logische Trennung von Bereichen nach
Art der Datenintegration
ACQUISTION
LAYER (must)
DATA IN-HUB
(virtual)
REPLICATION
(realtime)
STAGING
(persistence)
• DataSource
• InfoSource
• Upsert-Table
(HANA-SDI)
• OpenODS View
• DataSource
• InfoSource
• Virtual Table
(HANA-SDA)
• OpenODS View
• Calculation
View (HANA)

14. ISR Information Products AG | isr.de14

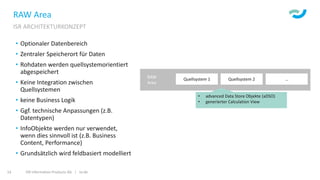

RAW Area
ISR ARCHITEKTURKONZEPT
• Optionaler Datenbereich
• Zentraler Speicherort für Daten
• Rohdaten werden quellsystemorientiert
abgespeichert
• Keine Integration zwischen
Quellsystemen
• keine Business Logik
• Ggf. technische Anpassungen (z.B.
Datentypen)
• InfoObjekte werden nur verwendet,
wenn dies sinnvoll ist (z.B. Business
Content, Performance)
• Grundsätzlich wird feldbasiert modelliert
RAW
Area
Quellsystem 1 Quellsystem 2 …
• advanced Data Store Objekte (aDSO)
• generierter Calculation View

15. ISR Information Products AG | isr.de15

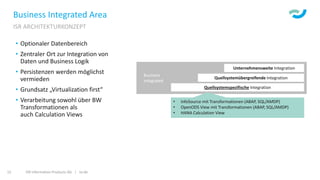

Business Integrated Area
ISR ARCHITEKTURKONZEPT
• Optionaler Datenbereich
• Zentraler Ort zur Integration von
Daten und Business Logik
• Persistenzen werden möglichst
vermieden
• Grundsatz „Virtualization first“
• Verarbeitung sowohl über BW
Transformationen als
auch Calculation Views
Business
integrated
Quellsystemspezifische Integration
• InfoSource mit Transformationen (ABAP, SQL/AMDP)
• OpenODS View mit Transformationen (ABAP, SQL/AMDP)
• HANA Calculation View
Quellsystemübergreifende Integration
Unternehmensweite Integration

16. ISR Information Products AG | isr.de16

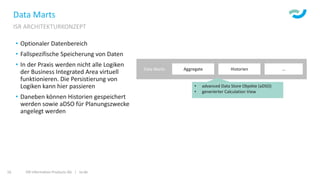

Data Marts
ISR ARCHITEKTURKONZEPT
• Optionaler Datenbereich
• Fallspezifische Speicherung von Daten
• In der Praxis werden nicht alle Logiken
der Business Integrated Area virtuell
funktionieren. Die Persistierung von
Logiken kann hier passieren
• Daneben können Historien gespeichert
werden sowie aDSO für Planungszwecke
angelegt werden
Data Marts Aggregate Historien …
• advanced Data Store Objekte (aDSO)
• generierter Calculation View

17. ISR Information Products AG | isr.de17

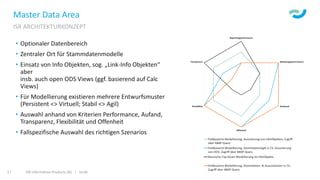

Master Data Area
ISR ARCHITEKTURKONZEPT
• Optionaler Datenbereich
• Zentraler Ort für Stammdatenmodelle
• Einsatz von Info Objekten, sog. „Link-Info Objekten“
aber
insb. auch open ODS Views (ggf. basierend auf Calc
Views)
• Für Modellierung existieren mehrere Entwurfsmuster
(Persistent <> Virtuell; Stabil <> Agil)
• Auswahl anhand von Kriterien Performance, Aufand,
Transparenz, Flexibilität und Offenheit
• Fallspezifische Auswahl des richtigen Szenarios

18. ISR Information Products AG | isr.de18
Virtual Layer
ISR ARCHITEKTURKONZEPT
• Verpflichtende Schicht
• Bereitstellung von SAP BW Daten an
BI-Tools und Applikationen (Out Hub)
• Anreicherung der Datenmodelle um
Stammdaten und Berechtigungen
• Rein virtuelle Schicht
Virtual
Layer (must)
Virtual Data Marts Out Hub
• Composite Provider
• HANA Calculation Views
• Open Hub
• Calculation
View (HANA)

19. ISR Information Products AG | isr.de19
Was ist die richtige Architektur?

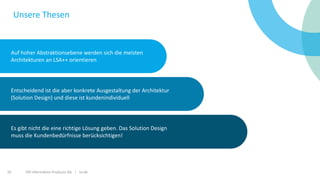

20. ISR Information Products AG | isr.de20
Unsere Thesen
Auf hoher Abstraktionsebene werden sich die meisten
Architekturen an LSA++ orientieren
Es gibt nicht die eine richtige Lösung geben. Das Solution Design
muss die Kundenbedürfnisse berücksichtigen!
Entscheidend ist die aber konkrete Ausgestaltung der Architektur
(Solution Design) und diese ist kundenindividuell

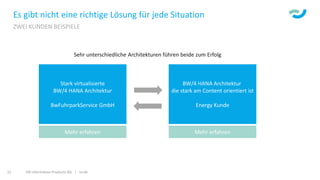

21. ISR Information Products AG | isr.de21
Es gibt nicht eine richtige Lösung für jede Situation
ZWEI KUNDEN BEISPIELE
Stark virtualisierte
BW/4 HANA Architektur
BwFuhrparkService GmbH
Mehr erfahren
BW/4 HANA Architektur
die stark am Content orientiert ist
Energy Kunde
Mehr erfahren
Sehr unterschiedliche Architekturen führen beide zum Erfolg

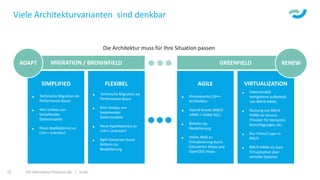

22. ISR Information Products AG | isr.de22
Viele Architekturvarianten sind denkbar
ADAPT RENEW
Die Architektur muss für Ihre Situation passen

23. ISR Information Products AG | isr.de23
Wie finde ich richtige Architektur?

24. ISR Information Products AG | isr.de24

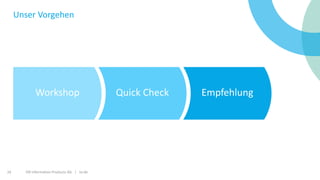

Unser Vorgehen
Workshop Quick Check Empfehlung

25. ISR Information Products AG | isr.de25

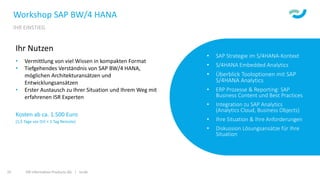

Workshop SAP BW/4 HANA
IHR EINSTIEG
• SAP Strategie im S/4HANA-Kontext
• S/4HANA Embedded Analytics
• Überblick Tooloptionen mit SAP
S/4HANA Analytics
• ERP Prozesse & Reporting: SAP
Business Content und Best Practices
• Integration zu SAP Analytics
(Analytics Cloud, Business Objects)
• Ihre Situation & Ihre Anforderungen
• Diskussion Lösungsansätze für Ihre
Situation
Ihr Nutzen
• Vermittlung von viel Wissen in kompakten Format
• Tiefgehendes Verständnis von SAP BW/4 HANA,
möglichen Architekturansätzen und
Entwicklungsansätzen
• Erster Austausch zu Ihrer Situation und Ihrem Weg mit
erfahrenen ISR Experten
Kosten ab ca. 1.500 Euro
(1,5 Tage vor Ort + 1 Tag Remote)

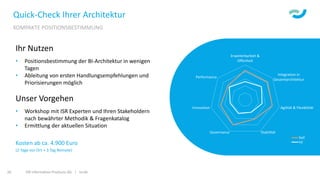

26. ISR Information Products AG | isr.de26
Quick-Check Ihrer Architektur
KOMPAKTE POSITIONSBESTIMMUNG
Ihr Nutzen
• Positionsbestimmung der BI-Architektur in wenigen
Tagen
• Ableitung von ersten Handlungsempfehlungen und
Priorisierungen möglich
Unser Vorgehen
• Workshop mit ISR Experten und Ihren Stakeholdern
nach bewährter Methodik & Fragenkatalog
• Ermittlung der aktuellen Situation
Kosten ab ca. 4.900 Euro
(2 Tage vor Ort + 3 Tag Remote)
Erweiterbarkeit &
Offenheit
Integration in
Gesamtarchitektur
Agilität & Flexibilität
StabilitätGovernance
Innovation
Performance
Soll
Ist
