Das Dokument beschreibt die Programmierung und Nutzung von RS232-Schnittstellen mit LabVIEW, einschließlich Feedbackrunden, Signalverlaufsmessungen und der Verwendung von VISA-Treibern zur Kommunikation. Es enthält spezifische Fallstudien zur Implementierung von Messgerätetreibern und hebt die Bedeutung der korrekten Baudrate und Signalübertragungsprotokollen hervor. Weiterhin werden Tipps zur Fehlerbehebung und praktische Anwendungen bei anderen Bussystemen gegeben.

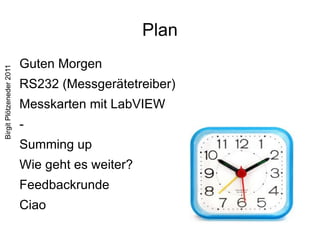

1. Plan Guten Morgen

2. RS232 (Messgerätetreiber)

3. Messkarten mit LabVIEW

4. -

5. Summing up

6. Wie geht es weiter?

7. Feedbackrunde

8. Ciao

9. Block 4 auf einen Blick Schalter: RMT >> Schaltverhalten (Klingel, Lichtschalter,..) Auswählen: RMT>> Programmierung >> Vergleich >> Auswählen, Rückkopplung möglich

10. Case-Strukturen : RMT>>Programmierung >> Struktur, Standardwert, 1...5

11. Audio : RMT >> Klassisch >> Programmierung >> Audio & Grafik >> Audio >> Eingabe >>Audioaufnahme oder RMT >> Klassisch >> Programmierung >> Audio & Grafik >> Audio >> Dateien >>Audiodatei öffnen bzw. Audiodatei lesen (absoluter Pfad)

12. Mathematik : RMT >> Signalverlauf >> Analoger Signalverlauf >> Signalverlaufsmessungen >> Spektrum ermitteln RMT>> Express >> Signalanalyse >> Statistik. RMT>>Programmierung>>Array>>1D-Array interpolieren

13. Bedienung : RMT>>Erstellen>>.. RMT >> Umwandeln in..

14. Block 5: RS232 und andere Bussysteme

15. Roadmap VISA-Treiber

16. RS232

17. Umsetzung in LabVIEW

18. Fallstudie

19. Ausblick auf andere Systeme Übung : RTS setzen, Lesen, Schreiben Fallstudie : Schreiben eines Messgerätetreibers

20. VISA-Treiber Virtual Instrument Software Architecture I/O-Programmierschnittstelle, die Kommunikation auf Bussen abstrahiert - egal welcher Bus, die Kommunikation (Senden, Empfangen,..) ist gleich zu programmieren GPIB, Serial, USB, Ethernet, Profibus, ... Virtual Instrument Software Architecture I/O-Programmierschnittstelle, die Kommunikation auf Bussen abstrahiert - egal welcher Bus, die Kommunikation (Senden, Empfangen,..) ist gleich zu programmieren GPIB, Serial, USB, Ethernet, Profibus, …

21. VISA in LabVIEW

22. Typ. VISA-Session 1) Öffnen einer Session mit der Ressource 2) Konfigurationen über Kommunikation (z.B. Setzen von Baudraten, Startbits,..) 3) Schreiben und Lesen 4) Schließen der Ressource, evtl. Fehlerbehandlung

23. RS232 Klassische Schnittstelle, bei der Daten nacheinander („seriell“) übertragen werden.

24. 9-poliger Stecker

25. LOW(false) = + 3-15V (typ. 5/12) HIGH(true) = - 3-15V „negative Logik“

26. Übersicht GND Ground Vergleichsspannung (Null) TxD, TX Transmit Data Ausgehende Daten werden auf dieser Leitung übertragen. RxD, RX Receive Data Eingehende Daten werden auf dieser Leitung übertragen. RTS Request to Send Das Gerät fordert, dass es jetzt senden darf. CTS Clear to Send Sendeerlaubnis (der Gegenstelle) DSR Data Set Ready Gegenseite ist im Prinzip einsatzbereit (aber keine Sendeerlaubnis) DCD, CD Data Carrier Detect Gegenseite erkennt einkommende Daten DTR Data Terminal Ready Gerät ist einsatzbereit (siehe DS) RI Ring Indicator Wenn dieser Pegel gesetzt wird, dann will die Gegenseite kommunizieren (Anklingeln = ring) Vergleiche Wikipedia für mehr Details
