Das Dokument beschreibt die Schritte zur Entwicklung eines Programms zur Bestimmung der Füllhöhe eines Glases anhand von Schallanalysen. Es umfasst die Einlesung von Audiodaten, die Signal- und Frequenzanalyse, Interpolation der Daten sowie die Kalibrierung und Gestaltung der Benutzeroberfläche. Das Ziel ist es, eine visuelle Darstellung der Füllhöhe von Wasser im Glas basierend auf der Resonanzfrequenz zu erzeugen.

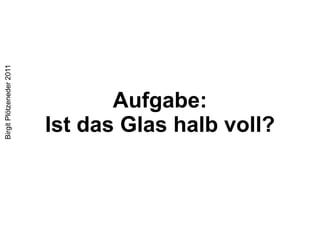

1. Aufgabe: Ist das Glas halb voll?

2. Roadmap Aufgabenstellung

3. Schritt 1: Sound einlesen

4. Schritt 2: Signalanalyse

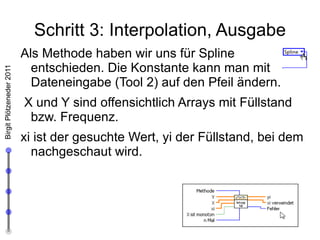

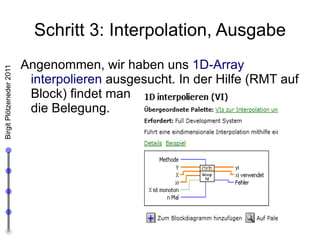

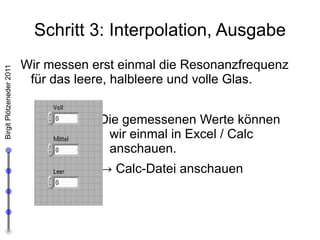

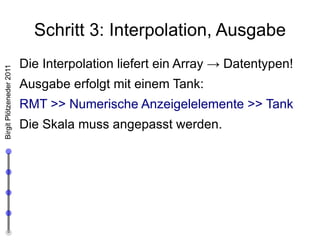

5. Schritt 3: Interpolation, Ausgabe

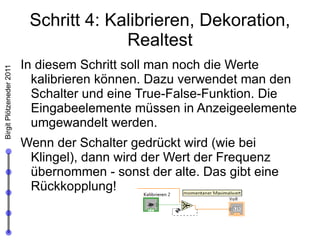

6. Schritt 4: Kalibrieren, Dekoration, Realtest

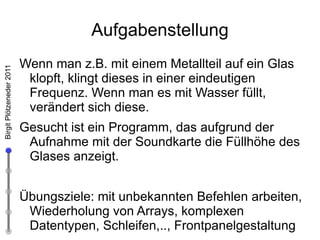

7. Aufgabenstellung Wenn man z.B. mit einem Metallteil auf ein Glas klopft, klingt dieses in einer eindeutigen Frequenz. Wenn man es mit Wasser füllt, verändert sich diese.

8. Gesucht ist ein Programm, das aufgrund der Aufnahme mit der Soundkarte die Füllhöhe des Glases anzeigt.

9. Übungsziele: mit unbekannten Befehlen arbeiten, Wiederholung von Arrays, komplexen Datentypen, Schleifen,.., Frontpanelgestaltung

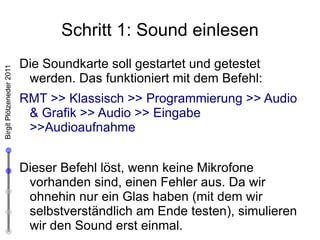

10. Schritt 1: Sound einlesen Die Soundkarte soll gestartet und getestet werden. Das funktioniert mit dem Befehl:

11. RMT >> Klassisch >> Programmierung >> Audio & Grafik >> Audio >> Eingabe >>Audioaufnahme

12. Dieser Befehl löst, wenn keine Mikrofone vorhanden sind, einen Fehler aus. Da wir ohnehin nur ein Glas haben (mit dem wir selbstverständlich am Ende testen), simulieren wir den Sound erst einmal.

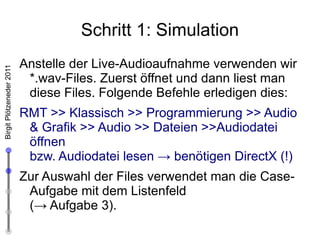

13. Schritt 1: Simulation Anstelle der Live-Audioaufnahme verwenden wir *.wav-Files. Zuerst öffnet und dann liest man diese Files. Folgende Befehle erledigen dies:

14. RMT >> Klassisch >> Programmierung >> Audio & Grafik >> Audio >> Dateien >>Audiodatei öffnen bzw. Audiodatei lesen -> benötigen DirectX (!)

15. Zur Auswahl der Files verwendet man die Case-Aufgabe mit dem Listenfeld (-> Aufgabe 3).

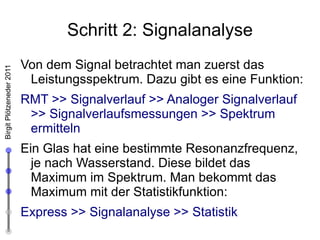

16. Schritt 2: Signalanalyse Signal einlesen gibt ein Signal als Datentyp.
