IBM Sametime 9.0.1 "basic" (aka. limited use)

Notes & Domino –> the Power of Past & PresentAdminCamp 2017 – 18.-20 September
Chat & Awareness
IBM Sametime Basic V9.0.1
19. September 2017, Admincamp 2017
Alexander Novak, alexander.novak@edcom.de, Tel.: +49 89 38 40 850
edcom Software & Consulting GmbH, Baierbrunner Straße 39, 81379 München
www.edcom.de / noviblog.net

Seite 2AdminCamp 2017 – 18.-20 September

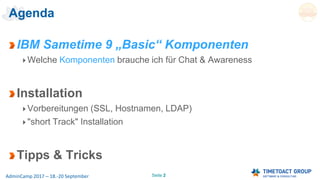

Agenda
IBM Sametime 9 „Basic“ Komponenten
Welche Komponenten brauche ich für Chat & Awareness
Installation
Vorbereitungen (SSL, Hostnamen, LDAP)
"short Track" Installation
Tipps & Tricks

Sametime 9.x Chat & Awareness Komponenten
 Sametime System Console (Websphere)
 Sametime Konfiguration & Richtlinien
 Sametime Community Server (Domino based)
 Chat & Awareness
 Sametime Version 9.0 „limited use“ (aka Notes entitlement)
 Sametime Version 9.0+ Standard
 Sametime Proxy Server (Websphere)
 Browser Chatclient für iNotes und/oder Connections Integration
 Chatgateway für mobile Geräte (iOS, Android) > Sametime Lizenz notwendig

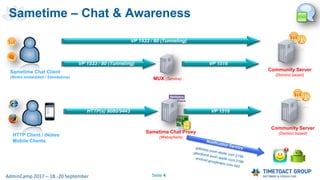

Sametime – Chat & Awareness
VP 1533 / 80 (Tunneling)
MUX (Service)
Sametime Chat Client
(Notes embedded / Standalone)
VP 1533 / 80 (Tunneling) VP 1516
Community Server
(Domino based)
Sametime Chat Proxy
(Websphere)HTTP Client / iNotes
Mobile Clients
HTTP(s) 9080/9443 VP 1516
Community Server
(Domino based)

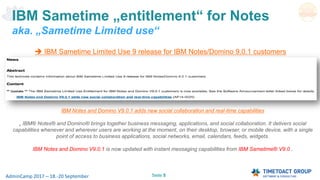

IBM Sametime „entitlement“ for Notes
aka. „Sametime Limited use“
IBM Notes and Domino V9.0.1 adds new social collaboration and real-time capabilities
„ IBM® Notes® and Domino® brings together business messaging, applications, and social collaboration. It delivers social
capabilities whenever and wherever users are working at the moment, on their desktop, browser, or mobile device, with a single
point of access to business applications, social networks, email, calendars, feeds, widgets.
IBM Notes and Domino V9.0.1 is now updated with instant messaging capabilities from IBM Sametime® V9.0..
 IBM Sametime Limited Use 9 release for IBM Notes/Domino 9.0.1 customers

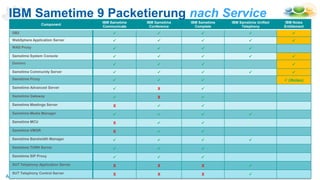

Component
IBM Sametime
Communicate
IBM Sametime
Conference
IBM Sametime
Complete
IBM Sametime Unified
Telephony
IBM Notes
Entitlement
DB2     
WebSphere Application Server     
WAS Proxy    
Sametime System Console     
Domino    
Sametime Community Server     
Sametime Proxy     (iNotes)
Sametime Advanced Server  X 
Sametime Gateway  X 
Sametime Meetings Server X  
Sametime Media Manager    
Sametime MCU X  
Sametime VMGR X  
Sametime Bandwidth Manager    
Sametime TURN Server   
Sametime SIP Proxy   
SUT Telephony Application Server X X X 
SUT Telephony Control Server X X X 
IBM Sametime 9 Packetierung nach Service

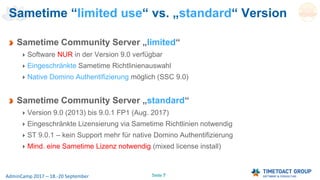

Sametime Community Server „limited“
Software NUR in der Version 9.0 verfügbar
Eingeschränkte Sametime Richtlinienauswahl
Native Domino Authentifizierung möglich (SSC 9.0)
Sametime Community Server „standard“
Version 9.0 (2013) bis 9.0.1 FP1 (Aug. 2017)
Eingeschränkte Lizensierung via Sametime Richtlinien notwendig
ST 9.0.1 – kein Support mehr für native Domino Authentifizierung
Mind. eine Sametime Lizenz notwendig (mixed license install)
Sametime “limited use“ vs. „standard“ Version

Alle Sametime 9+ Community Server (Domino) MÜSSEN die
Sametime System Console verwenden
IBM supported way
Sametime Richtlinien
Domino Datenbank stpolicy.nsf nicht mehr aktiv
Sametime Policy nur noch via XML Synchronisation
Sametime Konfiguration via SSC
HTTP Zugriff auf Datenbank stconfig.nsf & Sametime.ini
Zugriffe auch direkt per Notes möglich (nicht supported)
IBM Sametime System Console (SSC)

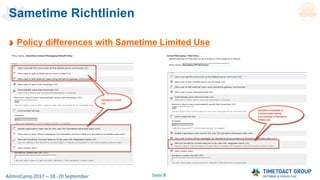

Policy differences with Sametime Limited Use
Sametime Richtlinien

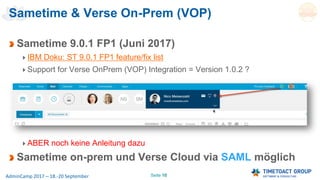

Sametime 9.0.1 FP1 (Juni 2017)
IBM Doku: ST 9.0.1 FP1 feature/fix list
Support for Verse OnPrem (VOP) Integration = Version 1.0.2 ?
ABER noch keine Anleitung dazu
Sametime on-prem und Verse Cloud via SAML möglich
Sametime & Verse On-Prem (VOP)

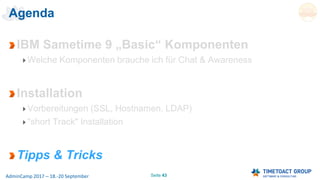

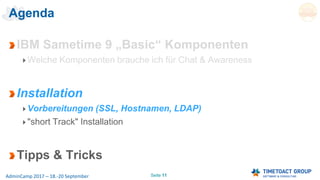

Agenda
Installation
Tipps & Tricks

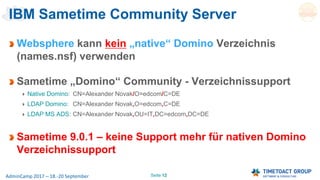

IBM Sametime Community Server
Websphere kann kein „native“ Domino Verzeichnis
(names.nsf) verwenden
Sametime „Domino“ Community - Verzeichnissupport
Native Domino: CN=Alexander Novak/O=edcom/C=DE
LDAP Domino: CN=Alexander Novak,O=edcom,C=DE
LDAP MS ADS: CN=Alexander Novak,OU=IT,DC=edcom,DC=DE
Sametime 9.0.1 – keine Support mehr für nativen Domino
Verzeichnissupport

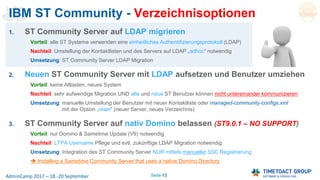

IBM ST Community - Verzeichnisoptionen
1. ST Community Server auf LDAP migrieren
Vorteil: alle ST Systeme verwenden eine einheitliches Authentifizierungsprotokoll (LDAP)
Nachteil: Umstellung der Kontaktlisten und des Servers auf LDAP „adhoc“ notwendig
Umsetzung: ST Community Server LDAP Migration
2. Neuen ST Community Server mit LDAP aufsetzen und Benutzer umziehen
Vorteil: keine Altlasten, neues System
Nachteil: sehr aufwendige Migration UND alte und neue ST Benutzer können nicht untereinander kommunizieren
Umsetzung: manuelle Umstellung der Benutzer mit neuer Kontaktliste oder managed-community-configs.xml
mit der Option „reset“ (neuer Server, neues Verzeichnis)
3. ST Community Server auf nativ Domino belassen (ST9.0.1 – NO SUPPORT)
Vorteil: nur Domino & Sametime Update (V9) notwendig
Nachteil: LTPA Username Pflege und evtl. zukünftige LDAP Migration notwendig
Umsetzung: Integration des ST Community Server NUR mittels manueller SSC Registrierung
 Installing a Sametime Community Server that uses a native Domino Directory

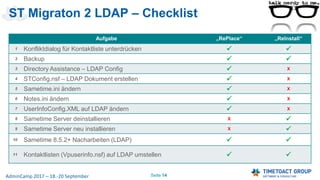

ST Migraton 2 LDAP – Checklist
Aufgabe „RePlace“ „ReInstall“
1 Konfliktdialog für Kontaktliste unterdrücken  
2 Backup  
3 Directory Assistance – LDAP Config  X
4 STConfig.nsf – LDAP Dokument erstellen  X
5 Sametime.ini ändern  X
6 Notes.ini ändern  X
7 UserInfoConfig.XML auf LDAP ändern  X
8 Sametime Server deinstallieren X 
9 Sametime Server neu installieren X 
10 Sametime 8.5.2+ Nacharbeiten (LDAP)  
11 Kontaktlisten (Vpuserinfo.nsf) auf LDAP umstellen  

ST Migraton 2 LDAP – Best Practices
Admincamp Vortrag
http://blog.novaknet.de/?p=178
„RePlace“: Replacing the Domino Directory with an LDAP directory
„ReInstall“: Migrating a Community Server from a Domino Directory to Domino LDAP

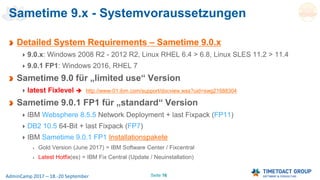

Sametime 9.x - Systemvoraussetzungen
Detailed System Requirements – Sametime 9.0.x
9.0.x: Windows 2008 R2 - 2012 R2, Linux RHEL 6.4 > 6.8, Linux SLES 11.2 > 11.4
9.0.1 FP1: Windows 2016, RHEL 7
Sametime 9.0 für „limited use“ Version
latest Fixlevel  http://www-01.ibm.com/support/docview.wss?uid=swg21688304
Sametime 9.0.1 FP1 für „standard“ Version
IBM Websphere 8.5.5 Network Deployment + last Fixpack (FP11)
DB2 10.5 64-Bit + last Fixpack (FP7)
IBM Sametime 9.0.1 FP1 Installationspakete
Gold Version (June 2017) = IBM Software Center / Fixcentral
Latest Hotfix(es) = IBM Fix Central (Update / Neuinstallation)

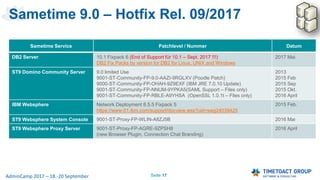

Sametime 9.0 – Hotfix Rel. 09/2017
Sametime Service Patchlevel / Nummer Datum
DB2 Server 10.1 Fixpack 6 (End of Support für 10.1 – Sept. 2017 !!!)
DB2 Fix Packs by version for DB2 for Linux, UNIX and Windows
2017 Mai
ST9 Domino Community Server 9.0 limited Use
9001-ST-Community-FP-9.0-AAZI-9RGLXV (Poodle Patch)
9000-ST-Community-FP-OHAH-9Z9EXF (IBM JRE 7.0.10 Update)
9001-ST-Community-FP-NNUM-9YPKA5(SAML Support – Files only)
9001-ST-Community-FP-RBLE-A9YHSA (OpenSSL 1.0.1t – Files only)
2013
2015 Feb
2015 Sep
2015 Okt.
2016 April
IBM Websphere Network Deployment 8.5.5 Fixpack 5
https://www-01.ibm.com/support/docview.wss?uid=swg24039425
2015 Feb.
ST9 Websphere System Console 9001-ST-Proxy-FP-WLIN-A8ZJ5B 2016 Mai
ST9 Websphere Proxy Server 9001-ST-Proxy-FP-AGRE-9ZPSH8
(new Browser Plugin, Connection Chat Branding)
2016 April

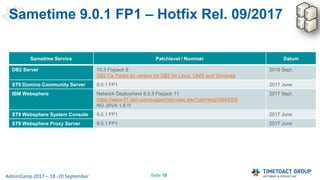

Sametime 9.0.1 FP1 – Hotfix Rel. 09/2017
Sametime Service Patchlevel / Nummer Datum
DB2 Server 10.5 Fixpack 8
DB2 Fix Packs by version for DB2 for Linux, UNIX and Windows
2016 Sept.
ST9 Domino Community Server 9.0.1 FP1 2017 June
IBM Websphere Network Deployment 8.5.5 Fixpack 11
https://www-01.ibm.com/support/docview.wss?uid=swg24043005
NO JAVA 1.8 !!!
2017 Sept.
ST9 Websphere System Console 9.0.1 FP1 2017 June
ST9 Websphere Proxy Server 9.0.1 FP1 2017 June

Hostnamen und DNS Einträge müssen VOR der Installation gut überlegt sein
IP Adressen können geändert werden
Hostnamen und DNS Mappings im Websphere zu ändern
ist sehr aufwendig (default_host)
FQHN sollte =< 32 Zeichen sein
Probleme mit Media Server & Web Audio/Video (SIP/2.0 408 Request Timeout)
Verwendung von Hosts sofern kein DNS verfügbar ist
DB2 User darf NICHT der lokale Systemadmin sein (DB2Admin)
Websphere Admin (meist WASADMIN) darf NICHT im LDAP verfügbar sein
LDAP Account darf kein Sonderzeichen in Kennwort haben
Special Characters (&) in LDAP Bind Password can cause Installation to fail during Federated Repository Configuration step (KB #1438995)
Sametime Installation - Vorbereitungen

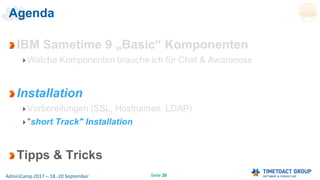

Agenda
Installation
Tipps & Tricks

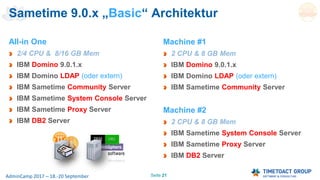

All-in One
2/4 CPU & 8/16 GB Mem
IBM Domino 9.0.1.x
IBM Domino LDAP (oder extern)
IBM Sametime System Console Server
IBM Sametime Proxy Server
IBM DB2 Server
Sametime 9.0.x „Basic“ Architektur
Machine #1
2 CPU & 8 GB Mem
IBM Domino 9.0.1.x
IBM Domino LDAP (oder extern)
Machine #2
2 CPU & 8 GB Mem
IBM Sametime System Console Server
IBM Sametime Proxy Server
IBM DB2 Server

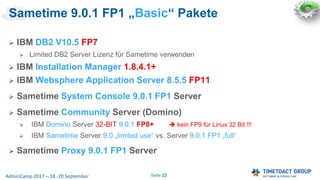

 IBM DB2 V10.5 FP7
 Limited DB2 Server Lizenz für Sametime verwenden
 IBM Installation Manager 1.8.4.1+
 IBM Websphere Application Server 8.5.5 FP11
 Sametime System Console 9.0.1 FP1 Server
 Sametime Community Server (Domino)
 IBM Domino Server 32-BIT 9.0.1 FP8+  kein FP9 für Linux 32 Bit !!!
 IBM Sametime Server 9.0 „limited use“ vs. Server 9.0.1 FP1 „full“
 Sametime Proxy 9.0.1 FP1 Server
Sametime 9.0.1 FP1 „Basic“ Pakete

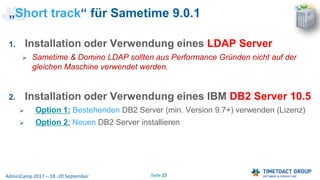

„Short track“ für Sametime 9.0.1
1. Installation oder Verwendung eines LDAP Server
 Sametime & Domino LDAP sollten aus Performance Gründen nicht auf der
gleichen Maschine verwendet werden.
2. Installation oder Verwendung eines IBM DB2 Server 10.5
 Option 1: Bestehenden DB2 Server (min. Version 9.7+) verwenden (Lizenz)
 Option 2: Neuen DB2 Server installieren

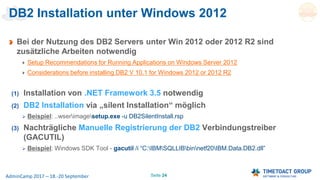

DB2 Installation unter Windows 2012
Bei der Nutzung des DB2 Servers unter Win 2012 oder 2012 R2 sind
zusätzliche Arbeiten notwendig
Setup Recommendations for Running Applications on Windows Server 2012
Considerations before installing DB2 V 10.1 for Windows 2012 or 2012 R2
(1) Installation von .NET Framework 3.5 notwendig
(2) DB2 Installation via „silent Installation“ möglich
 Beispiel: ..wserimagesetup.exe -u DB2SilentInstall.rsp
(3) Nachträgliche Manuelle Registrierung der DB2 Verbindungstreiber
(GACUTIL)
 Beispiel: Windows SDK Tool - gacutil /i “C:IBMSQLLIBbinnetf20IBM.Data.DB2.dll”

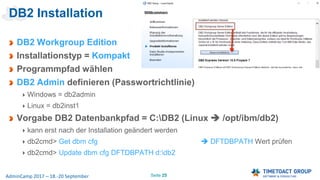

DB2 Installation
DB2 Workgroup Edition
Installationstyp = Kompakt
Programmpfad wählen
DB2 Admin definieren (Passwortrichtlinie)
Windows = db2admin
Linux = db2inst1
Vorgabe DB2 Datenbankpfad = C:DB2 (Linux  /opt/ibm/db2)
kann erst nach der Installation geändert werden
db2cmd> Get dbm cfg  DFTDBPATH Wert prüfen
db2cmd> Update dbm cfg DFTDBPATH d:db2

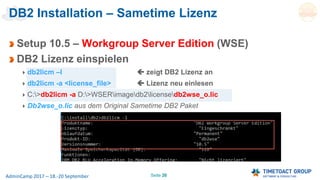

DB2 Installation – Sametime Lizenz
Setup 10.5 – Workgroup Server Edition (WSE)
DB2 Lizenz einspielen
db2licm –l  zeigt DB2 Lizenz an
db2licm -a <license_file>  Lizenz neu einlesen
C:>db2licm -a D:>WSERimagedb2licensedb2wse_o.lic
Db2wse_o.lic aus dem Original Sametime DB2 Paket

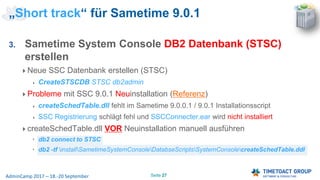

3. Sametime System Console DB2 Datenbank (STSC)
erstellen
Neue SSC Datenbank erstellen (STSC)
CreateSTSCDB STSC db2admin
Probleme mit SSC 9.0.1 Neuinstallation (Referenz)
createSchedTable.dll fehlt im Sametime 9.0.0.1 / 9.0.1 Installationsscript
SSC Registrierung schlägt fehl und SSCConnecter.ear wird nicht installiert
createSchedTable.dll VOR Neuinstallation manuell ausführen
db2 connect to STSC
db2 -tf installSametimeSystemConsoleDatabseScriptsSystemConsolecreateSchedTable.ddl

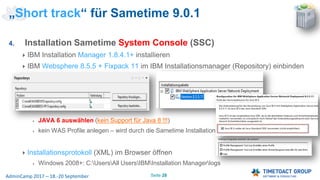

4. Installation Sametime System Console (SSC)
IBM Installation Manager 1.8.4.1+ installieren
IBM Websphere 8.5.5 + Fixpack 11 im IBM Installationsmanager (Repository) einbinden
JAVA 6 auswählen (kein Support für Java 8 !!!)
kein WAS Profile anlegen – wird durch die Sametime Installation durchgeführt
Installationsprotokoll (XML) im Browser öffnen
Windows 2008+: C:UsersAll UsersIBMInstallation Managerlogs

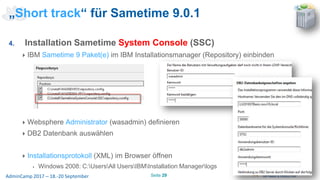

4. Installation Sametime System Console (SSC)
IBM Sametime 9 Paket(e) im IBM Installationsmanager (Repository) einbinden
Websphere Administrator (wasadmin) definieren
DB2 Datenbank auswählen
Windows 2008: C:UsersAll UsersIBMInstallation Managerlogs

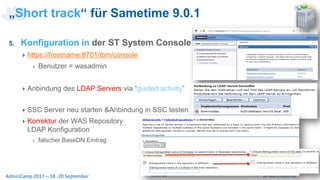

5. Konfiguration in der ST System Console
https://hostname:8701/ibm/console
Benutzer = wasadmin
Anbindung des LDAP Servers via “guided activity”
SSC Server neu starten &Anbindung in SSC testen
Korrektur der WAS Repository
LDAP Konfiguration
falscher BaseDN Eintrag

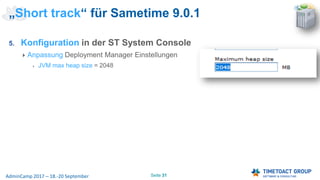

5. Konfiguration in der ST System Console
Anpassung Deployment Manager Einstellungen
JVM max heap size = 2048

6. Sametime Community Server Installation
IBM Domino Server 9.0.1 32-bit + FP9 Installation
Domino Konfiguration
Empfehlung = eigene Domäne
Nur nötigste Dienste
replica, router, adminp
http
ldap ?

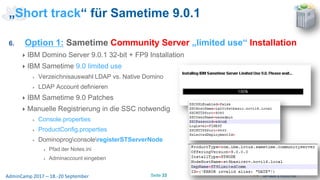

6. Option 1: Sametime Community Server „limited use“ Installation
IBM Sametime 9.0 limited use
Verzeichnisauswahl LDAP vs. Native Domino
LDAP Account definieren
IBM Sametime 9.0 Patches
Manuelle Registrierung in die SSC notwendig
Console.properties
ProductConfig.properties
DominoprogconsoleregisterSTServerNode
Pfad der Notes.ini
Adminaccount eingeben

6. Option 2: Sametime Community Server „standard“ Installation
IBM Sametime 9.0.1 FP1 Community Server
Vorbereitung der ST Community Server Installation via
“guided activity”
Hostname
Verbindung via Port 80 (http Dienst muss laufen)
Eingabe des Domino Adminstrators
LDAP Anbindung auswählen
ST Policy Servlet Fehler beheben
HTTP JVM: Class com.lotus.sametime.admin.policy.PolicyServlet could not be located
Servlet.properties = Policy Eintrag entfernen
servlets.startup= bootstrap scs auth admin statistics Policy NameChange UserInfoServlet ststartup

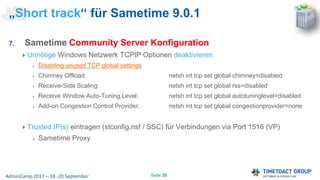

7. Sametime Community Server Konfiguration
Unnötige Windows Netzwerk TCPIP Optionen deaktivieren
Disabling unused TCP global settings
Chimney Offload: netsh int tcp set global chimney=disabled
Receive-Side Scaling: netsh int tcp set global rss=disabled
Receive Window Auto-Tuning Level: netsh int tcp set global autotuninglevel=disabled
Add-on Congestion Control Provider: netsh int tcp set global congestionprovider=none
Trusted IP(s) eintragen (stconfig.nsf / SSC) für Verbindungen via Port 1516 (VP)
Sametime Proxy

Anpassung sametime.ini
VP_SECURITY_LEVEL=7000 / 6510
ST_MINIMAL_CLIENT_VERSION=6510
ST_COMMUNITY_ID=
ST_LDAP_BROWSE_ENABLED=1
VPDIR_IGNORE_BROWSE=0

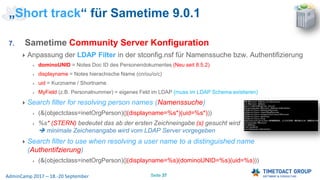

Anpassung der LDAP Filter in der stconfig.nsf für Namenssuche bzw. Authentifizierung
dominoUNID = Notes Doc ID des Personendokumentes (Neu seit 8.5.2)
displayname = Notes hierachische Name (cn/ou/o/c)
uid = Kurzname / Shortname
MyField (z.B. Personalnummer) = eigenes Feld im LDAP (muss im LDAP Schema existieren)
Search filter for resolving person names (Namenssuche)
(&(objectclass=inetOrgPerson)(|(displayname=%s*)(uid=%s*)))
%s* (STERN) bedeutet das ab der ersten Zeichneingabe (s) gesucht wird
 minimale Zeichenangabe wird vom LDAP Server vorgegeben
Search filter to use when resolving a user name to a distinguished name
(Authentifzierung)
(&(objectclass=inetOrgPerson)(|(displayname=%s)(dominoUNID=%s)(uid=%s)))

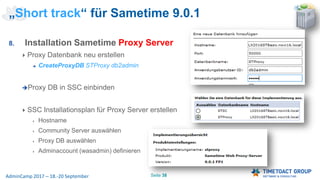

8. Installation Sametime Proxy Server
Proxy Datenbank neu erstellen
 CreateProxyDB STProxy db2admin
Proxy DB in SSC einbinden
SSC Installationsplan für Proxy Server erstellen
Hostname
Community Server auswählen
Proxy DB auswählen
Adminaccount (wasadmin) definieren

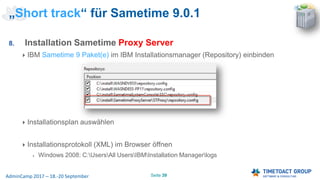

8. Installation Sametime Proxy Server
IBM Sametime 9 Paket(e) im IBM Installationsmanager (Repository) einbinden
Installationsplan auswählen
Windows 2008: C:UsersAll UsersIBMInstallation Managerlogs

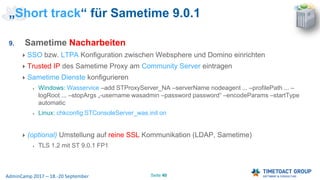

9. Sametime Nacharbeiten
SSO bzw. LTPA Konfiguration zwischen Websphere und Domino einrichten
Trusted IP des Sametime Proxy am Community Server eintragen
Sametime Dienste konfigurieren
Windows: Wasservice –add STProxyServer_NA –serverName nodeagent ... –profilePath ... –
logRoot ... –stopArgs „-username wasadmin –password password“ –encodeParams –startType
automatic
Linux: chkconfig STConsoleServer_was.init on
(optional) Umstellung auf reine SSL Kommunikation (LDAP, Sametime)
TLS 1.2 mit ST 9.0.1 FP1

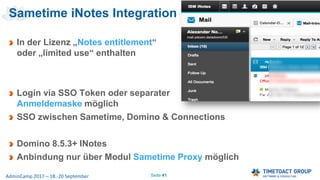

Sametime iNotes Integration
In der Lizenz „Notes entitlement“
oder „limited use“ enthalten
Login via SSO Token oder separater
Anmeldemaske möglich
SSO zwischen Sametime, Domino & Connections
Domino 8.5.3+ INotes
Anbindung nur über Modul Sametime Proxy möglich

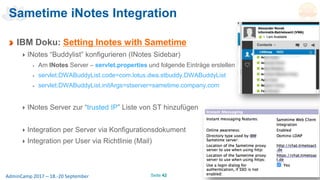

Sametime iNotes Integration
IBM Doku: Setting Inotes with Sametime
INotes “Buddylist” konfigurieren (INotes Sidebar)
Am INotes Server – servlet.properties und folgende Einträge erstellen
servlet.DWABuddyList.code=com.lotus.dwa.stbuddy.DWABuddyList
servlet.DWABuddyList.initArgs=stserver=sametime.company.com
INotes Server zur “trusted IP” Liste von ST hinzufügen
Integration per Server via Konfigurationsdokument
Integration per User via Richtlinie (Mail)

Agenda
Installation
Tipps & Tricks

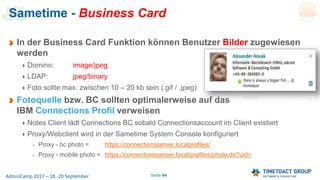

Sametime - Business Card
In der Business Card Funktion können Benutzer Bilder zugewiesen
werden
Domino: image/jpeg
LDAP: jpeg/binary
Foto sollte max. zwischen 10 – 20 kb sein (.gif / .jpeg)
Fotoquelle bzw. BC sollten optimalerweise auf das
IBM Connections Profil verweisen
Notes Client lädt Connections BC sobald Connectionsaccount im Client existiert
Proxy/Webclient wird in der Sametime System Console konfiguriert
Proxy - bc photo = https://connectionsserver.localprofiles/
Proxy - mobile photo = https://connectionsserver.local/profiles/photo.do?uid=

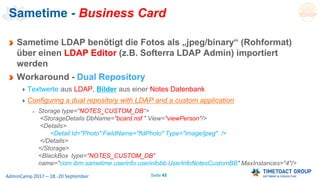

Sametime - Business Card
Sametime LDAP benötigt die Fotos als „jpeg/binary“ (Rohformat)
über einen LDAP Editor (z.B. Softerra LDAP Admin) importiert
werden
Workaround - Dual Repository
Textwerte aus LDAP, Bilder aus einer Notes Datenbank
Configuring a dual repository with LDAP and a custom application
Storage type="NOTES_CUSTOM_DB“>
<StorageDetails DbName="bcard.nsf " View="viewPerson"/>
<Details>
<Detail Id="Photo" FieldName="fldPhoto" Type="image/jpeg" />
</Details>
</Storage>
<BlackBox type="NOTES_CUSTOM_DB"
name="com.ibm.sametime.userinfo.userinfobb.UserInfoNotesCustomBB" MaxInstances="4"/>

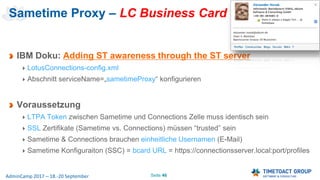

Sametime Proxy – LC Business Card
IBM Doku: Adding ST awareness through the ST server
LotusConnections-config.xml
Abschnitt serviceName=„sametimeProxy“ konfigurieren
Voraussetzung
LTPA Token zwischen Sametime und Connections Zelle muss identisch sein
SSL Zertifikate (Sametime vs. Connections) müssen “trusted” sein
Sametime & Connections brauchen einheitliche Usernamen (E-Mail)
Sametime Konfiguraiton (SSC) = bcard URL = https://connectionsserver.local:port/profiles

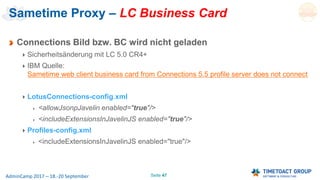

Sametime Proxy – LC Business Card
Connections Bild bzw. BC wird nicht geladen
Sicherheitsänderung mit LC 5.0 CR4+
IBM Quelle:
Sametime web client business card from Connections 5.5 profile server does not connect
LotusConnections-config.xml
<allowJsonpJavelin enabled="true"/>
<includeExtensionsInJavelinJS enabled="true"/>
Profiles-config.xml
<includeExtensionsInJavelinJS enabled="true"/>

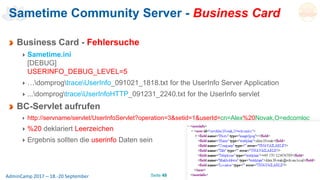

Sametime Community Server - Business Card
Business Card - Fehlersuche
Sametime.ini
[DEBUG]
USERINFO_DEBUG_LEVEL=5
…domprogtraceUserInfo_091021_1818.txt for the UserInfo Server Application
...domprogtraceUserInfoHTTP_091231_2240.txt for the UserInfo servlet
BC-Servlet aufrufen
http://servname/servlet/UserInfoServlet?operation=3&setid=1&userId=cn=Alex%20Novak,O=edcomloc
%20 deklariert Leerzeichen
Ergebnis sollten die userinfo Daten sein

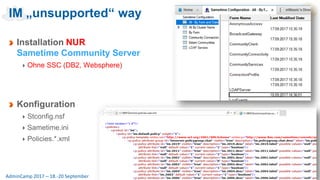

Installation NUR
Sametime Community Server
Ohne SSC (DB2, Websphere)
Konfiguration
Stconfig.nsf
Sametime.ini
Policies.*.xml
IM „unsupported“ way

Sametime Kontaktliste auf UUID ändern
Kontaktlisten werden auf Basis des Benutzernamens (CN)
gespeichert
NameChange Erweiterungen – ST 9 – Änderung der Kontaktliste auf
eindeutige ID = UUID
CSV Task “RESOLVE“ (Sametime 9 ONLY)
Ersetzt Feld „ST user id“ durch directory user id
Keine Namechange Task mehr wg. User Rename
„CN=Alex Novak,O=edcom“ >>> „A45F0A5C5B04E536C1257BB7004261BB“
com.ibm.collaboration.realtime.quickfind/hideExtendedPersonInfo=true

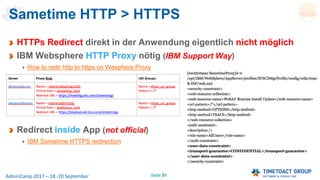

Sametime HTTP > HTTPS
HTTPs Redirect direkt in der Anwendung eigentlich nicht möglich
IBM Websphere HTTP Proxy nötig (IBM Support Way)
How to redir http to https on Wesphere Proxy
Redirect inside App (not official)
IBM Sametime HTTPS redirection

Websphere Proxy Tuning
 IBM Doku: Tuning a WebSphere proxy server
Parameter Wert ISC Pfad / Erklrärung
http.connectionPoolReadAheadEnabled false HTTP Proxy Settings > New Parameter
Disabling the proxy read-ahead mechanism on the WebSphere proxy
server
dynacache.extension.lookup_timeout_property 20000 HTTP Proxy Settings > New Parameter
Disabling the proxy read-ahead mechanism on the WebSphere proxy
server
Minimum Size 50 HTTP Proxy Thread Pools > Def. 5
Adjusting the WebSphere proxy server thread pool settings
Maximum Size 50 HTTP Proxy Thread Pools > Def. 20
Setting JVM verbose garbage collection and heap sizes on the
WebSphere proxy server
Verbose garbage collection <leer> HTTP Proxy JVM Settings > Def.
Initial heap size 512 HTTP Proxy JVM Settings > Def. Leer
Maximumg heap size 1024 HTTP Proxy JVM Settings > Def. Leer
WebSphere proxy servers
HTTP_PROXY_CHAIN :> Port 80 > HTTP inbound channel (HTTP 3) 60 HTTP Proxy server transports > 30
Extending the HTTP persistent timeout on the WebSphere proxy server
HTTPS_PROXY_CHAIN :> Port 443 > HTTP inbound channel (HTTP 4) 60 HTTP Proxy server transports > 30
Extending the HTTP persistent timeout on the WebSphere proxy server

Beurteilung bitte nicht vergessen!
IBM Sametime Basic

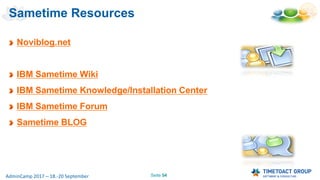

Sametime Resources
Noviblog.net
IBM Sametime Wiki
IBM Sametime Knowledge/Installation Center
IBM Sametime Forum
Sametime BLOG

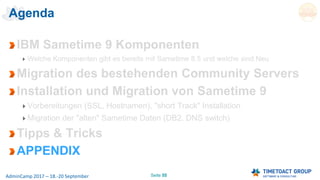

Agenda
IBM Sametime 9 Komponenten
Welche Komponenten gibt es bereits mit Sametime 8.5 und welche sind Neu
Migration des bestehenden Community Servers
Installation und Migration von Sametime 9
Vorbereitungen (SSL, Hostnamen), "short Track" Installation
Migration der "alten" Sametime Daten (DB2, DNS switch)
Tipps & Tricks
APPENDIX

IBM Sametime – Serverliste für Dokumentation
Funktion Hostname IP OS CPU RAM
DB2 Server
ST System Console
LDAP Server
Community Server
Community MUX
Meeting Server
Proxy Server
Advanced Server
Gateway Server
Media Server SIP Proxy Reg.
Media Server Conf. Bridge
Media Video Manager
Media Video MCU
Media Bandwith Manager
Media TURN Server

Sametime Ausfallsicherheit „HA-Betrieb“
Sametime Service HA Betrieb
DB2 Server DB2 HADR (inkls. ACR Funktion)
ST9 Domino Community Server Domino Cluster, Failover via Loadbalancer
ST9 Websphere System Console n/a
ST9 Websphere Proxy Server Websphere Cluster
ST9 Websphere Meeting Server
Rolle: Base Meeting & Conversion
Websphere Cluster
ST9 Websphere Meeting Server
Rolle: Capture & Recording
Failover via Loadbalancer
Websphere HTTP Proxy für ST9 Meeting Failover via Loadbalancer
ST9 Websphere Media Server
Rolle: SIP Proxy Registrar
Websphere Cluster
ST9 Websphere Media Server
Rolle: Conference Bridge/Manager
Websphere Cluster
ST9 Video Manager Websphere Cluster
ST9 Video MCU Failover Betrieb über den Video Manager
ST9 "Extranet" TURN Server Failover via Loadbalancer
ST9 "Extranet" SIP Edge Proxy Failover via Loadbalancer

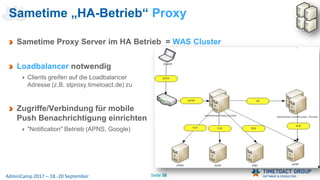

Sametime „HA-Betrieb“ Proxy
Sametime Proxy Server im HA Betrieb = WAS Cluster
Loadbalancer notwendig
Clients greifen auf die Loadbalancer
Adresse (z.B. stproxy.timetoact.de) zu
Zugriffe/Verbindung für mobile
Push Benachrichtigung einrichten
"Notification" Betrieb (APNS, Google)

Sametime LDAP Performance
Domino LDAP Server Tuning
Notes.ini
LDAPCache 256MB für Domino LDAP
LDAP_QRCACHE_SIZE=268435456
NLCACHE_SIZE=268435456
LDAPMaxWorkerThreads=80
LDAPCache 500MB für Domino LDAP mit viel verfügbaren Memory
LDAP_QRCACHE_SIZE=536870912
NLCACHE_SIZE=536870912
LDAPMaxWorkerThreads=120
Domino LDAP configuration and performance optimization

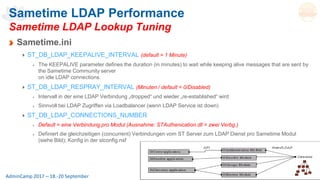

Optimizing Name Lookup: Sametime server

Sametime LDAP Lookup Tuning
Sametime.ini
ST_DB_LDAP_KEEPALIVE_INTERVAL (default = 1 Minute)
The KEEPALIVE parameter defines the duration (in minutes) to wait while keeping alive messages that are sent by
the Sametime Community server
on idle LDAP connections.
ST_DB_LDAP_RESPRAY_INTERVAL (Minuten / default = 0/Disabled)
Intervall in der eine LDAP Verbindung „dropped“ und wieder „re-established“ wird
Sinnvoll bei LDAP Zugriffen via Loadbalancer (wenn LDAP Service ist down)
ST_DB_LDAP_CONNECTIONS_NUMBER
Default = eine Verbindung pro Modul (Ausnahme: STAuthenication.dll = zwei Verbg.)
Definiert die gleichzeitigen (concurrent) Verbindungen vom ST Server zum LDAP Dienst pro Sametime Modul
(siehe Bild); Konfig in der stconfig.nsf

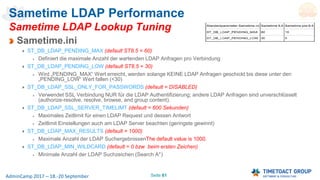

Sametime.ini
ST_DB_LDAP_PENDING_MAX (default ST8.5 = 60)
Definiert die maximale Anzahl der wartenden LDAP Anfragen pro Verbindung
ST_DB_LDAP_PENDING_LOW (default ST8.5 = 30)
Wird „PENDING_MAX“ Wert erreicht, werden solange KEINE LDAP Anfragen geschickt bis diese unter den
„PENDING_LOW“ Wert fallen (<30)
ST_DB_LDAP_SSL_ONLY_FOR_PASSWORDS (default = DISABLED)
Verwendet SSL Verbindung NUR für die LDAP Authentifizierung; andere LDAP Anfragen sind unverschlüsselt
(authorize-resolve, resolve, browse, and group content).
ST_DB_LDAP_SSL_SERVER_TIMELIMT (default = 600 Sekunden)
Maximales Zeitlimit für einen LDAP Request und dessen Antwort
Zeitlimit Einstellungen auch am LDAP Server beachten (geringste gewinnt)
ST_DB_LDAP_MAX_RESULTS (default = 1000)
Maximale Anzahl der LDAP SuchergebnissenThe default value is 1000.
ST_DB_LDAP_MIN_WILDCARD (default = 0 bzw. beim ersten Zeichen)
Minimale Anzahl der LDAP Suchzeichen (Search A*)

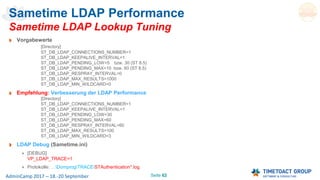

Vorgabewerte
[Directory]
ST_DB_LDAP_CONNECTIONS_NUMBER=1
ST_DB_LDAP_KEEPALIVE_INTERVAL=1
ST_DB_LDAP_PENDING_LOW=5 bzw. 30 (ST 8.5)
ST_DB_LDAP_PENDING_MAX=10 bzw. 60 (ST 8.5)
ST_DB_LDAP_RESPRAY_INTERVAL=0
ST_DB_LDAP_MAX_RESULTS=1000
ST_DB_LDAP_MIN_WILDCARD=0
Empfehlung: Verbesserung der LDAP Performance
[Directory]
ST_DB_LDAP_CONNECTIONS_NUMBER=1
ST_DB_LDAP_KEEPALIVE_INTERVAL=1
ST_DB_LDAP_PENDING_LOW=30
ST_DB_LDAP_PENDING_MAX=60
ST_DB_LDAP_RESPRAY_INTERVAL=60
ST_DB_LDAP_MAX_RESULTS=100
ST_DB_LDAP_MIN_WILDCARD=3
LDAP Debug (Sametime.ini)
[DEBUG]
VP_LDAP_TRACE=1
Protokolle: …DomprogTRACESTAuthentication*.log

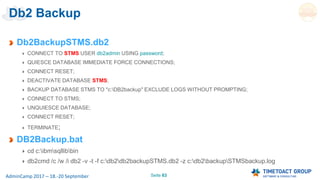

Db2 Backup
Db2BackupSTMS.db2
CONNECT TO STMS USER db2admin USING password;
QUIESCE DATABASE IMMEDIATE FORCE CONNECTIONS;
CONNECT RESET;
DEACTIVATE DATABASE STMS;
BACKUP DATABASE STMS TO "c:DB2backup" EXCLUDE LOGS WITHOUT PROMPTING;
CONNECT TO STMS;
UNQUIESCE DATABASE;
CONNECT RESET;
TERMINATE;
DB2Backup.bat
cd c:ibmsqllibbin
db2cmd /c /w /i db2 -v -t -f c:db2db2backupSTMS.db2 -z c:db2backupSTMSbackup.log

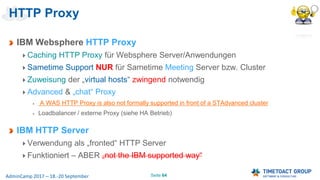

HTTP Proxy
IBM Websphere HTTP Proxy
Caching HTTP Proxy für Websphere Server/Anwendungen
Sametime Support NUR für Sametime Meeting Server bzw. Cluster
Zuweisung der „virtual hosts“ zwingend notwendig
Advanced & „chat“ Proxy
A WAS HTTP Proxy is also not formally supported in front of a STAdvanced cluster
Loadbalancer / externe Proxy (siehe HA Betrieb)
IBM HTTP Server
Verwendung als „fronted“ HTTP Server
Funktioniert – ABER „not the IBM supported way“

IBM Sametime 9.0.1 "basic" (aka. limited use)

Weitere ähnliche Inhalte

Was ist angesagt?

Ähnlich wie IBM Sametime 9.0.1 "basic" (aka. limited use)

IBM Sametime 9.0.1 "basic" (aka. limited use)
