Slides of our talk about Polycloud at IT Tage 2018 in Frankfurt.

1. 10. – 13.12.2018
Frankfurt am Main
#ittage
OpenShift und GitLab
Andreas Günzel, Alexander Griesbaum
Continuous Delivery in der Cloud

2. Agenda
1. OpenShift
2. GitLab CI
3. Migrationsszenarien
4. Fazit und Ausblick
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 2

3. Referenten
ANDREAS GÜNZEL
Director
Java Enterprise Solutions
@ Andreas.Guenzel@EXXETA.com
@leichtundkross
ALEXANDER GRIESBAUM
Senior Manager
Java Enterprise Solutions
@ Alexander.Griesbaum@EXXETA.com
@agrsbm

4. EXXETA AG
WIR
VERBINDEN
WELTEN

5. EXXETA auf einen Blick
*geplant für 2018
München
Stuttgart
Frankfurt/Main
Karlsruhe
Mannheim
Zürich
Nürnberg
Bratislava
Berlin
Leipzig
Braunschweig
750
Mitarbeiter
2005
Gegründet
11
Standorte
(D, CH, SK)
80
Mio. Umsatz

6. Was ist OpenShift?
Think of OpenShift as an operating system, images as
applications that you run on them, and the containers as the
actual running instances of those applications.

7. Kubernetes vs. OpenShift
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 7
Kubernetes
OKD
(ehem. OpenShift Origin)
Maintainer
Lizenz
Plattformen
Zusätzliche Frameworks
System zur Automatisierung von
Deployments, Skalierung und
Management von Container basierten
Applikationen.
De‐facto Standard zur Orchestrierung
von Docker Containern.
Kubernetes Distribution angereichert mit
Tools um die Entwicklung zu
beschleunigen sowie Deployment und
Skalierung zu vereinfachen.
OKD ist das Upstream Community
Project hinter OpenShift.
Google, Red Hat, CoreOS, … Red Hat
Apache License (Version 2.0)
AWS, Azure, Google Cloud, VMware, Hyper-V, …
Docker, Image Registry
Netzwerk Management
Log Management, Monitoring
…
-

8. Kubernetes vs. OpenShift
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 8
OpenShift Online
OpenShift Container
Platform (OCP)
Kosten & Support
Plattformen
On-demand Public Cloud Enterprise Public Cloud
Starter
• Kostenlos
• Limitiert auf 1 Projekt,
1GB Ram, 1GB Storage
• Geteilte Ressourcen
• Kein Support
Pro
• ab $50/Monat
• Geteilte Ressourcen
• Basis Support
On-premises private PAAS
OpenShift Dedicated
• ab $48.000/Jahr
• HA Cluster mit
4 Application Nodes, 100GB
Storage, 48TB I/O
• Dedizierte Ressourcen
• Premium Support
Subscription „Starter“
• $4.000/Jahr
• Limitiert auf 2 Cores
• Basis Support
Subscription „Premium“
• $6.000/Jahr
• Limitiert auf 2 Cores
• Premium Support
• Gehostet in Public Cloud
• Betrieben von Red Hat
• Gehostet in Public Cloud
(AWS, GCP, Azure*)
• Betrieben von Red Hat
• Gehostet und betrieben im
firmeneigenen Rechenzentrum
oder Private Cloud

9. OpenShift Architektur
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 9
Routing Layer
Service Layer
Registry
Persistent
Storage
Physical Virtual Private Public

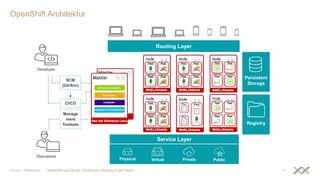

10. OpenShift Architektur
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 10
Routing Layer
Service Layer
Registry
Persistent
Storage
SCM
(Git/Svn)
CI/CD
Manage
ment
Toolsets
Physical Virtual Private Public
Developer
Operations

11. OpenShift Architektur
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 11
DOCKER
CONTAINER
POD

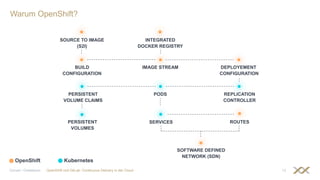

12. Warum OpenShift?
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 12
SOURCE TO IMAGE
(S2I)
INTEGRATED
DOCKER REGISTRY
REPLICATION
CONTROLLER
BUILD
CONFIGURATION
IMAGE STREAM DEPLOYEMENT
CONFIGURATION
PODSPERSISTENT
VOLUME CLAIMS
SERVICESPERSISTENT
VOLUMES
ROUTES
SOFTWARE DEFINED
NETWORK (SDN)
KubernetesOpenShift

13. Warum OpenShift?
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 13
AUS
STRATEGISCHER SICHT
AUS SICHT VON
ENTWICKLUNG & BETRIEB
• Open Source
• Enterprise Support & Trainings
• Runs everywhere
• Templates
• Source-to-Image
• Lokale Installation
• Minishift
• Red Hat Container Development Kit (CDK)

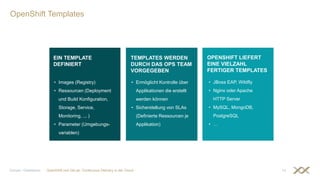

14. OpenShift Templates
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 14
EIN TEMPLATE
DEFINIERT
• Images (Registry)
• Ressourcen (Deployment
und Build Konfiguration,
Storage, Service,
Monitoring, ... )
• Parameter (Umgebungs-
variablen)
TEMPLATES WERDEN
DURCH DAS OPS TEAM
VORGEGEBEN
• Ermöglicht Kontrolle über
Applikationen die erstellt
werden können
• Sicherstellung von SLAs
(Definierte Ressourcen je
Applikation)
OPENSHIFT LIEFERT
EINE VIELZAHL
FERTIGER TEMPLATES
• JBoss EAP, Wildfly
• Nginx oder Apache
HTTP Server
• MySQL, MongoDB,
PostgreSQL
• …

15. DEMO

16. GitLab
• Source Code Repository
• Wiki & Ticketsystem
• Docker Registry
• DevOps Tools / CI/CD
• Monitoring
• „From Idea to Production“
 Planung
 Erstellung/Entwicklung
 Packaging
 Releases
 Konfiguration
 Deployment
 Monitoring
16OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum

17. GitLab Architektur
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 17
Redis
All connections use Unix
sockets unless noted
otherwise; © gitlab.com
SSH HTTP
HTTPS
TCP 8080
GitLab Shell
GitLab
Workhorse
Unicorn
(GitLab Rails)
TCP 22 TCP 80, 443
NGINX
GitLab Pages
TCP 800
GitalyRedis
PostgreSQL
Sidekiq
(GitLab Rails)

18. GitLab CI
• Pipeline as Code
 .gitlab-ci.yml
 Feste Syntax, Validierung mit Lint
 Dennoch: kann kompliziert und lang werden
• Übergangslos in GitLab integriert
• Workload als „gitlab-runner“ ausgelagert
 Einbindung z.B. via lokalem Dateisystem, ssh, Docker,
Kubernetes
• Build erfordert Verbindung zu laufender GitLab-
Instanz
Günzel / Griesbaum OpenShift und GitLab: Continuous Delivery in der Cloud 18

19. GitLab CI Architektur (klassisch)
Branch erstellen
Feature entwickeln
GitLabIssue anlegen
1
2
git push
3 Build
Pipeline trigger
4
gitlab-
runner(s)
delegieren
6
5
Monitor
8
Build via
FS, ssh, docker
Ziel-
umgebung
deploy
7
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 19

20. GitLab CI Architektur (dynamische Runner in OpenShift)
Branch erstellen
Feature entwickeln
GitLabIssue anlegen
git push
Pipeline trigger
delegieren
7
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 20
Monitor
Monitor
7
OpenShift
container pro stage (docker, kubernetes)
Build & deploy
6
runner
gitlab-runner(s)
1
2
3
4
5

21. GitLab CI Architektur (OpenShift)
Branch erstellen
Feature entwickeln
Pipeline trigger
runner
gitlab-runner(s)
delegieren
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 21
Monitor
Monitor
OpenShift
container pro stage (docker, kubernetes)
Issue anlegen GitLab
git push
1
2
4
7
7
3
5
Build & deploy
6

22. GitLab CI extended
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 22
ANBINDUNG AN
KUBERNETES/
OPENSHIFT
REVIEW APPS
• Anwendung bei Merge
Request live ansehen und
validieren
• Anwendung nach Merge
automatisch herunterfahren
• Ermöglicht Deployments
on-demand
MONITORING
• Integration von Prometheus
zum Monitoring von
Applikationen im Cluster

23. DEMO

24. Eigenes Data Center
Migrationsszenarien - Ist Zustand
Infrastruktur Setup: Entwicklungsumgebung & Applikation im eigenen Data Center
Infrastruktur
Entwicklungsumgebung
Gitlab
SonarQubeNexus
Gitlab Runner
Infrastruktur
Applikation
Application
Server Datenbank
Web Server
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 24

25. Eigenes Data Center
Infrastruktur
Entwicklungsumgebung
Gitlab
SonarQubeNexus
Gitlab Runner
Infrastruktur
Applikation
Application
Server Datenbank
Web Server
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 25
OpenShift
Migrationsszenarien (1)
Infrastruktur Setup: Applikation in OpenShift Container Platform

26. Eigenes Data Center
Infrastruktur
Entwicklungsumgebung
Gitlab
SonarQubeNexus
Gitlab Runner
Infrastruktur
Applikation
Application
Server Datenbank
Web Server
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 26
OpenShift
Migrationsszenarien (2)
Infrastruktur Setup: Applikation in OpenShift Online/Dedicated

27. Infrastruktur
Entwicklungsumgebung
Gitlab
SonarQubeNexus
Gitlab Runner
Infrastruktur
Applikation
Application
Server Datenbank
Web Server
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 27
OpenShift
Migrationsszenarien (3)
Infrastruktur Setup: Entwicklungsumgebung & Applikation in OpenShift Online/Dedicated

28. Fazit
Was haben wir erreicht…
OpenShift und GitLab: Continuous Delivery in der CloudGünzel / Griesbaum 28
FÜR DEN BETRIEB
FÜR DIE ENTWICKLUNGSTEAMS
• Einheitliche Plattform für alle Systeme
• Schnelles & einheitliches Aufsetzen neuer Systeme
• Integriertes & einheitliches Monitoring aller Systeme
• Leichte & automatische Skalierung
• Kaum Umstellungen notwendig
• Review Apps
• Produktionsnahes Deployment auf lokalen
Entwicklungsmaschinen möglich
