1. EASY STROBE
Videostroboskop mit Auswertesoftware
Produktbeschreibung

2. 2 EASY STROBE

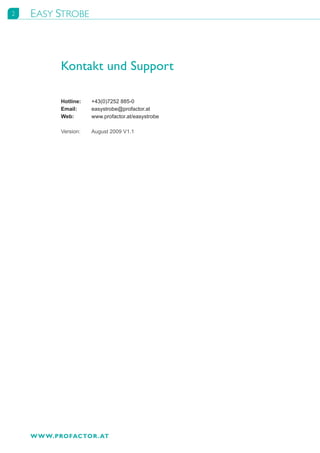

Kontakt und Support
Hotline: +43(0)7252 885-0
Email: easystrobe@profactor.at
Web: www.profactor.at/easystrobe
Version: August 2009 V1.1
W W W.PROFACTOR . AT

3. EASY STROBE 3

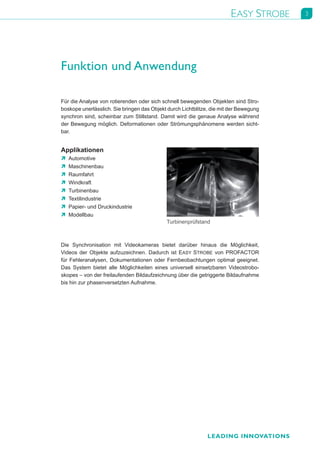

Funktion und Anwendung
Für die Analyse von rotierenden oder sich schnell bewegenden Objekten sind Stro-
boskope unerlässlich. Sie bringen das Objekt durch Lichtblitze, die mit der Bewegung
synchron sind, scheinbar zum Stillstand. Damit wird die genaue Analyse während
der Bewegung möglich. Deformationen oder Strömungsphänomene werden sicht-
bar.
Applikationen
Ò Automotive
Ò Maschinenbau
Ò Raumfahrt
Ò Windkraft
Ò Turbinenbau
Ò Textilindustrie
Ò Papier- und Druckindustrie
Ò Modellbau
Turbinenprüfstand
Die Synchronisation mit Videokameras bietet darüber hinaus die Möglichkeit,
Videos der Objekte aufzuzeichnen. Dadurch ist EASY STROBE von PROFACTOR
für Fehleranalysen, Dokumentationen oder Fernbeobachtungen optimal geeignet.
Das System bietet alle Möglichkeiten eines universell einsetzbaren Videostrobo-
skopes – von der freilaufenden Bildaufzeichnung über die getriggerte Bildaufnahme
bis hin zur phasenversetzten Aufnahme.
LEADING INNOVATIONS

4. 4 EASY STROBE

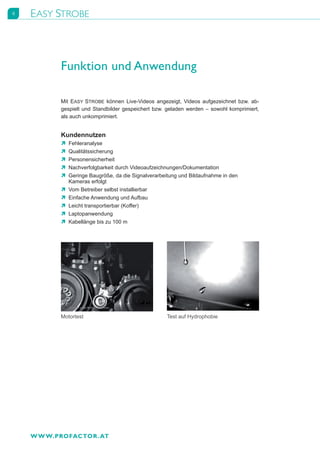

Funktion und Anwendung
Mit EASY STROBE können Live-Videos angezeigt, Videos aufgezeichnet bzw. ab-
gespielt und Standbilder gespeichert bzw. geladen werden – sowohl komprimiert,
als auch unkomprimiert.
Kundennutzen
Ò Fehleranalyse
Ò Qualitätssicherung
Ò Personensicherheit
Ò Nachverfolgbarkeit durch Videoaufzeichnungen/Dokumentation
Ò Geringe Baugröße, da die Signalverarbeitung und Bildaufnahme in den
Kameras erfolgt
Ò Vom Betreiber selbst installierbar
Ò Einfache Anwendung und Aufbau
Ò Leicht transportierbar (Koffer)
Ò Laptopanwendung
Ò Kabellänge bis zu 100 m
Motortest Test auf Hydrophobie
W W W.PROFACTOR . AT

5. EASY STROBE 5

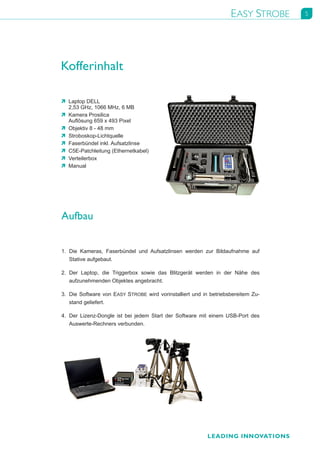

Kofferinhalt
Ò Laptop DELL
2,53 GHz, 1066 MHz, 6 MB
Ò Kamera Prosilica
Auflösung 659 x 493 Pixel
Ò Objektiv 8 - 48 mm
Ò Stroboskop-Lichtquelle
Ò Faserbündel inkl. Aufsatzlinse
Ò C5E-Patchleitung (Ethernetkabel)
Ò Verteilerbox
Ò Manual
Aufbau
1. Die Kameras, Faserbündel und Aufsatzlinsen werden zur Bildaufnahme auf
Stative aufgebaut.
2. Der Laptop, die Triggerbox sowie das Blitzgerät werden in der Nähe des
aufzunehmenden Objektes angebracht.
3. Die Software von EASY STROBE wird vorinstalliert und in betriebsbereitem Zu-
stand geliefert.
4. Der Lizenz-Dongle ist bei jedem Start der Software mit einem USB-Port des
Auswerte-Rechners verbunden.
LEADING INNOVATIONS

6. 6 EASY STROBE

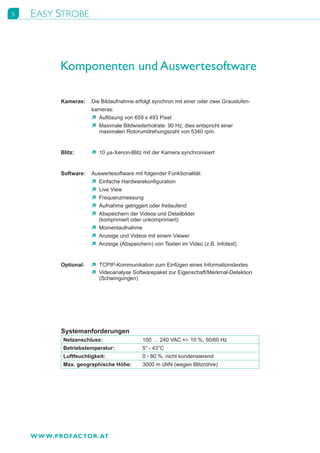

Komponenten und Auswertesoftware
Kameras: Die Bildaufnahme erfolgt synchron mit einer oder zwei Graustufen-
kameras:
Ò Auflösung von 659 x 493 Pixel
Ò aximale Bildwiederholrate: 90 Hz; dies entspricht einer
M
maximalen Rotorumdrehungszahl von 5340 rpm.
Blitz: Ò 10 μs-Xenon-Blitz mit der Kamera synchronisiert
Software: Auswertesoftware mit folgender Funktionalität:
Ò Einfache Hardwarekonfiguration
Ò Live View
Ò Frequenzmessung
Ò Aufnahme getriggert oder freilaufend
Ò Abspeichern der Videos und Detailbilder
(komprimiert oder unkomprimiert)
Ò Momentaufnahme
Ò Anzeige und Videos mit einem Viewer
Ò Anzeige (Abspeichern) von Texten im Video (z.B. Infotext)
Optional: Ò TCPIP-Kommunikation zum Einfügen eines Informationstextes
Ò Videoanalyse Softwarepaket zur Eigenschaft/Merkmal-Detektion
(Schwingungen)
Systemanforderungen
Netzanschluss: 100 … 240 VAC +/- 10 %, 50/60 Hz
Betriebstemperatur: 5° - 43°C
Luftfeuchtigkeit: 0 - 80 %, nicht kondensierend
Max. geographische Höhe: 3000 m üNN (wegen Blitzröhre)
W W W.PROFACTOR . AT

7. EASY STROBE 7

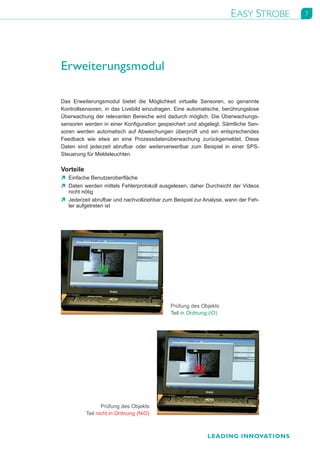

Erweiterungsmodul
Das Erweiterungsmodul bietet die Möglichkeit virtuelle Sensoren, so genannte
Kontrollsensoren, in das Livebild einzutragen. Eine automatische, berührungslose
Überwachung der relevanten Bereiche wird dadurch möglich. Die Überwachungs-
sensoren werden in einer Konfiguration gespeichert und abgelegt. Sämtliche Sen-
soren werden automatisch auf Abweichungen überprüft und ein entsprechendes
Feedback wie etwa an eine Prozessdatenüberwachung zurückgemeldet. Diese
Daten sind jederzeit abrufbar oder weiterverwertbar zum Beispiel in einer SPS-
Steuerung für Meldeleuchten.
Vorteile
Ò Einfache Benutzeroberfläche
Ò Daten werden mittels Fehlerprotokoll ausgelesen, daher Durchsicht der Videos
nicht nötig
Ò Jederzeit abrufbar und nachvollziehbar zum Beispiel zur Analyse, wann der Feh-
ler aufgetreten ist
Prüfung des Objekts
Teil in Ordnung (iO)
Prüfung des Objekts
Teil nicht in Ordnung (NiO)
