Energie aus der Tiefe - ANGER
Die Präsentation auf der Energienmesse in Hirschaid behandelt verschiedene Methoden der Geothermie, einschließlich flacher, oberflächennahe und tiefer Geothermie, sowie die Technologien zur Wärmeentnahme aus dem Boden. Sie umfasst technische Details zu Bohrungen und Anlagen, Beispiele erfolgreicher Geothermieprojekte in Deutschland und beleuchtet Kosten- und Planungsaspekte. Der Fokus liegt auf der Bedeutung von Geothermie für die Energiewende und nachhaltige Energiequellen.
![Cd jun d_fut7[1]](https://cdn.slidesharecdn.com/ss_thumbnails/cdjundfut71-101016112251-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Energie aus der Tiefe - ANGER
- 1. 2. Energiemesse Energie ausder Tiefe Dipl.- Ing. Christian Etschel 1 Hirschaid, 23.03.2015

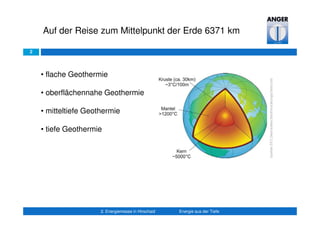

- 2. 2 Auf der Reisezum Mittelpunkt der Erde 6371 km 2. Energiemesse in Hirschaid Energie aus der Tiefe • flache Geothermie • oberflächennahe Geothermie • mitteltiefe Geothermie • tiefe Geothermie
- 3. Erschließungsmethoden Geothermie 32. Energiemessein Hirschaid Energie aus der Tiefe 3

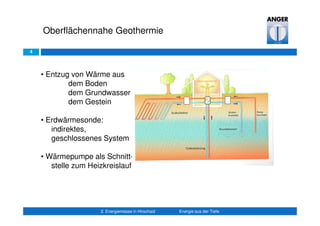

- 4. 4 Oberflächennahe Geothermie 2. Energiemessein Hirschaid Energie aus der Tiefe • Entzug von Wärme aus dem Boden dem Grundwasser dem Gestein • Erdwärmesonde: indirektes, geschlossenes System • Wärmepumpe als Schnitt- stelle zum Heizkreislauf

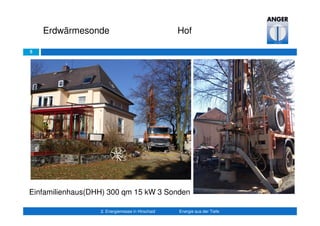

- 5. 5 Erdwärmesonde Hof 2. Energiemessein Hirschaid Energie aus der Tiefe Einfamilienhaus(DHH) 300 qm 15 kW 3 Sonden
- 6. 6 Erdwärmesonde Hof 2. Energiemessein Hirschaid Energie aus der Tiefe • flache Geothermie • oberflächennahe Geothermie • mitteltiefe Geothermie • tiefe Geothermie

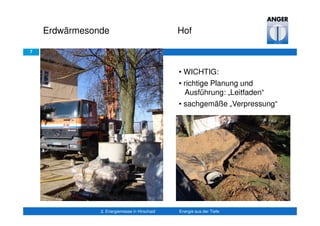

- 7. 7 Erdwärmesonde Hof 2. Energiemessein Hirschaid Energie aus der Tiefe • WICHTIG: • richtige Planung und Ausführung: „Leitfaden“ • sachgemäße „Verpressung“ • tiefe Geothermie

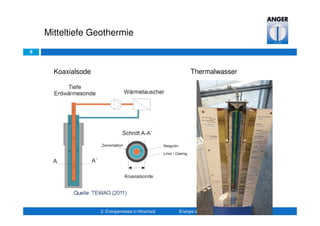

- 8. 8 Mitteltiefe Geothermie 2. Energiemessein Hirschaid Energie aus der Tiefe Koaxialsode Thermalwasser
- 9. 9 Mitteltiefe EWS (undoberflächennahe) Heubach 2. Energiemesse in Hirschaid Energie aus der Tiefe Mittelständischer Betrieb: 6000 qm Produktionshalle, 1400 qm Büro

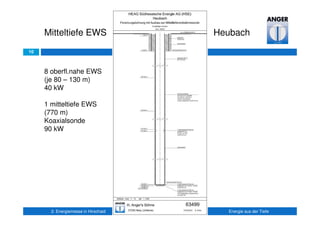

- 10. 10 Mitteltiefe EWS Heubach 2.Energiemesse in Hirschaid Energie aus der Tiefe 8 oberfl.nahe EWS (je 80 – 130 m) 40 kW 1 mitteltiefe EWS (770 m) Koaxialsonde 90 kW

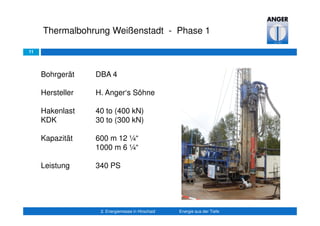

- 11. 11 Thermalbohrung Weißenstadt -Phase 1 2. Energiemesse in Hirschaid Energie aus der Tiefe Bohrgerät DBA 4 Hersteller H. Anger‘s Söhne Hakenlast 40 to (400 kN) KDK 30 to (300 kN) Kapazität 600 m 12 ¼“ 1000 m 6 ¼“ Leistung 340 PS

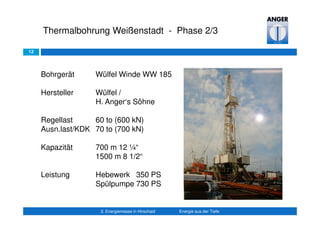

- 12. 12 Thermalbohrung Weißenstadt -Phase 2/3 2. Energiemesse in Hirschaid Energie aus der Tiefe Bohrgerät Wülfel Winde WW 185 Hersteller Wülfel / H. Anger‘s Söhne Regellast 60 to (600 kN) Ausn.last/KDK 70 to (700 kN) Kapazität 700 m 12 ¼“ 1500 m 8 1/2“ Leistung Hebewerk 350 PS Spülpumpe 730 PS
- 13. 13 Thermalbohrung Weißenstadt -Phase 1 2. Energiemesse in Hirschaid Energie aus der Tiefe Bohrphase 1 0 - 300 m Standrohr 0 – 18,5 m (min. 5 m ins Festgestein, bei ca. 12 m beginnend) Bohrung 12 ¼“ ca. 0,8 – 1 m/h Geophysik Klüfte bei >200-300 m Pumpversuch 325 m Q = 23 cbm/h s=5 m (!) Ankerrohr 0 - 325 m Absperrung zu oberflächennahen Wässern. Rohrtour für Montage der Blowout Preventers. Bohrgerät DBA 4

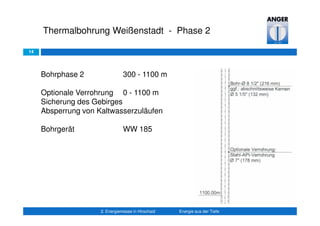

- 14. 14 Thermalbohrung Weißenstadt -Phase 2 2. Energiemesse in Hirschaid Energie aus der Tiefe Bohrphase 2 300 - 1100 m Optionale Verrohrung 0 - 1100 m Sicherung des Gebirges Absperrung von Kaltwasserzuläufen Bohrgerät WW 185
- 15. 15 Thermalbohrung Weißenstadt -Phase 2/3 2. Energiemesse in Hirschaid Energie aus der Tiefe Bohrphase 3 1100 - 1830 m Open hole oder verrohrt Bohrgerät WW 185

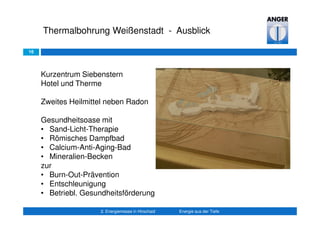

- 16. 16 Thermalbohrung Weißenstadt -Ausblick 2. Energiemesse in Hirschaid Energie aus der Tiefe Kurzentrum Siebenstern Hotel und Therme Zweites Heilmittel neben Radon Gesundheitsoase mit • Sand-Licht-Therapie • Römisches Dampfbad • Calcium-Anti-Aging-Bad • Mineralien-Becken zur • Burn-Out-Prävention • Entschleunigung • Betriebl. Gesundheitsförderung

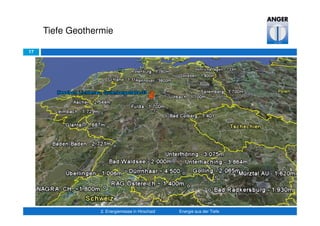

- 17. 17 Tiefe Geothermie 2. Energiemessein Hirschaid Energie aus der Tiefe • „Energiewende“ • Gaslieferstreit: Russland – Ukraine – Westeuropa • Geothermieprojekte: Erding – Dürrnhaar – Garching – Insheim – Landau – Landau – Poing – Sauerlach – Mauerstetten – Aschheim – GeneSys – Kirchstockach – Aachen – Arnsberg – Stadtwerke München – Traunreuth – Unterföhring – Straubing – Speyer (jetzt Erdöl)
- 18. 18 Eckdaten Geothermieprojekt –Beispiel Unterhaching 2. Energiemesse in Hirschaid Energie aus der Tiefe Das Geothermiekraftwerk Unterhaching ist ein Erdwärmekraftwerk mit einer elektrischen Leistung von ca. 3,36 Megawatt und im Endausbau 70 Megawatt thermischer Leistung 70.000 kW entspricht ca. 14.000 Erdwärmesonden Bohrung Tiefe Temperatur Schüttung Förderbohrung 3.350 m 122 °C 150 l/s Injektionsbohrung 3.580 m 133 °C >150 l/s
- 19. Geothermiebohrung Molassebecken Bohr- undVerrohrungsprogramm 192. Energiemesse in Hirschaid Energie aus der Tiefe
- 20. Dieseltank Notstrom und Kompressor Mittelspannungs- schaltanlage Stromgeneratoren Spültanks Spülpumpen Separationsanlage Gestängemagazin Rohrtransportsystem (Pipehandler) Gestängebühne D-SEITE A-SEITE B-SEITE C-SEITE Schaltanlage 20 Bohranlage – ÜberblickÜbertage 2. Energiemesse in Hirschaid Energie aus der Tiefe

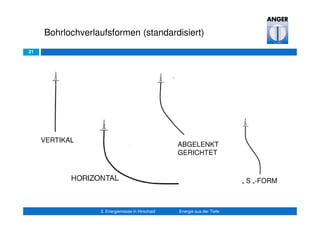

- 21. 21 VERTIKAL Bohrlochverlaufsformen (standardisiert) 2. Energiemessein Hirschaid Energie aus der Tiefe ABGELENKT GERICHTET „ S „-FORM

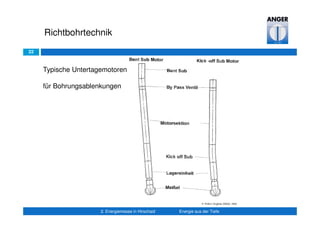

- 22. 22 Richtbohrtechnik 2. Energiemesse inHirschaid Energie aus der Tiefe Typische Untertagemotoren für Bohrungsablenkungen

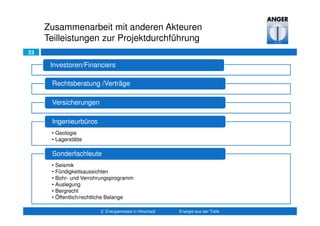

- 23. 23 Zusammenarbeit mit anderenAkteuren Teilleistungen zur Projektdurchführung 2. Energiemesse in Hirschaid Energie aus der Tiefe Investoren/Financiers Rechtsberatung /Verträge Versicherungen • Geologie • Lagerstätte Ingenieurbüros • Seismik • Fündigkeitsaussichten • Bohr- und Verrohrungsprogramm • Auslegung • Bergrecht • Öffentlich/rechtliche Belange Sonderfachleute
- 24. 24 Kostenverteilung einer Tiefbohrung Bohranla gen- mie t e 2 7 % P la t z , Zuf a hr t , Wasse r 8 % Ant r a nspor t de r Anla ge 2% Auf ba u de r Anla ge 2 % Rohr k ost en 10 % S pülungs- ma t e r ia l 3% Bohr - we r kz e uge 7 % Rohr e inba u 10% Bohr loc h- messunge n 4 % S pülungs- be ha ndl ung 3 %S ur v ey s 6% Ke r nr ohr e , S t a biliz e r , S c hla gsc her e n 5 % Bohr - ope r a t or - pa usc hal e 6 % Ener gie 7 % Quelle: H. Tenzer , Kosten- u. Risikoanalyse hydr other maler Tief bohr ungen 2. Energiemesse in Hirschaid Energie aus der Tiefe

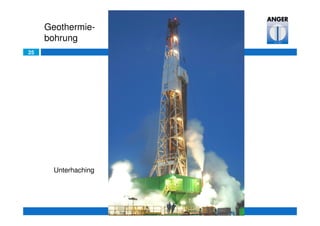

- 25.

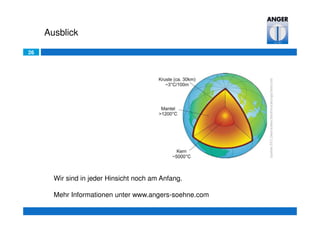

- 26. 26 Ausblick Wir sind injeder Hinsicht noch am Anfang. Mehr Informationen unter www.angers-soehne.com
