ADC ATMEGA32
   Informationen aus:
  Datenblatt ATMEGA32
      Ab Seite 201
Wägeverfahren




Peter Frauscher, Version 1.3         ADC       Seite 2
Eigenschaften
                                  Datenblatt ATMEGA32



• 10-bit Resolution
• Successive approximation ADC
• ±2 LSB Absolute Accuracy
• 13 μs - 260 μs Conversion Time
• Up to 15 kSPS at Maximum Resolution
• 8 Multiplexed Single Ended Input Channels
• 2 Differential Input Channels with Optional Gain of 10x and 200x
• 0 - VCC ADC Input Voltage Range
• Free Running or Single Conversion Mode
• ADC Start Conversion by Auto Triggering on Interrupt Sources
• Interrupt on ADC Conversion Complete

 Peter Frauscher, Version 1.3             ADC                Seite 3

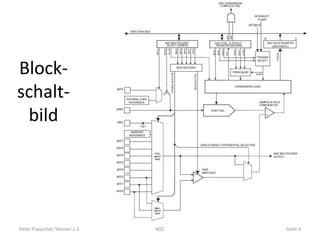

Block-
schalt-




Peter Frauscher, Version 1.3   ADC   Seite 4
Register ADMUX
                                  0   1         0




                                      ADLAR             ADCH             ADCL
                                          0         x x x x x x 9 8 7 6 5 4 3 2 1 0
                                          1         9 8 7 6 5 4 3 2 1 0 x x x x x x
Peter Frauscher, Version 1.3              ADC                                     Seite 5

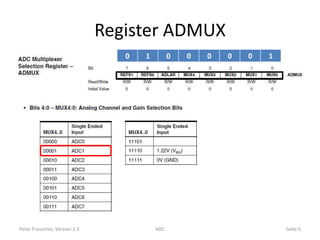

Register ADMUX
                                  0   1         0   0   0   0   0   1




Peter Frauscher, Version 1.3              ADC                           Seite 6

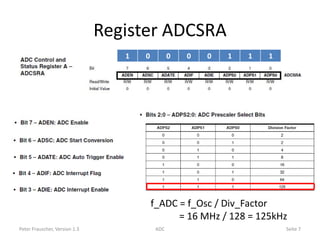

Register ADCSRA
                                  1   0          0   0   0   1   1   1




                                          f_ADC = f_Osc / Div_Factor
                                                = 16 MHz / 128 = 125kHz
Peter Frauscher, Version 1.3               ADC                           Seite 7
Register ADCL und ADCH
                               Conversion result




Peter Frauscher, Version 1.3              ADC      Seite 8
Register SFIOR
                                 0   0         0   0




Peter Frauscher, Version 1.3             ADC           Seite 9
