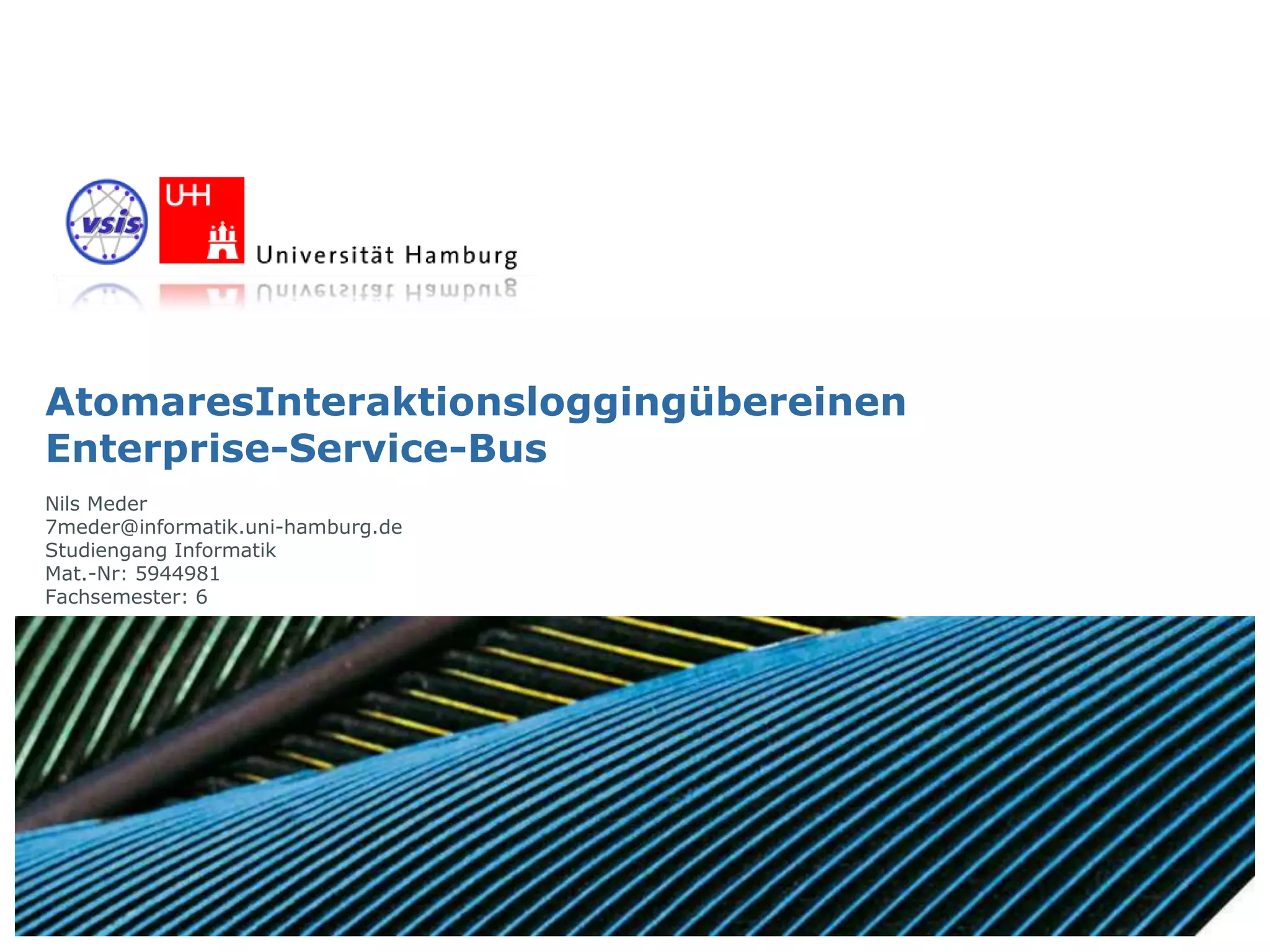

AtomaresInteraktionsloggingübereinen
Enterprise-Service-Bus
Nils Meder
7meder@informatik.uni-hamburg.de
Studiengang Informatik
Mat.-Nr: 5944981
Fachsemester: 6




                                       Nils Meder | 19 October 2010 | 1

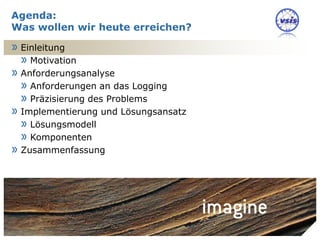

Agenda:
Was wollen wir heute erreichen?

» Einleitung
  » Motivation
» Anforderungsanalyse
  » Anforderungen an das Logging
  » Präzisierung des Problems
» Implementierung und Lösungsansatz
  » Lösungsmodell
  » Komponenten
» Zusammenfassung




                                      Nils Meder | 19 October 2010 | 2
Service-orientierte Architekturen (SOA)




Unternehmen
werden soziale
Netzwerke
                                          Nils Meder | 19 October 2010 | 3
Effizienz und Flexibilität im Business




Vorteile von   » Flexible Änderbarkeit   » Neue Vertriebswege
SOA
               » Leichte Wartbarkeit     » Skalierbarkeit
               » Neuer Nutzen            » Offenheit


                                                Nils Meder | 19 October 2010 | 4

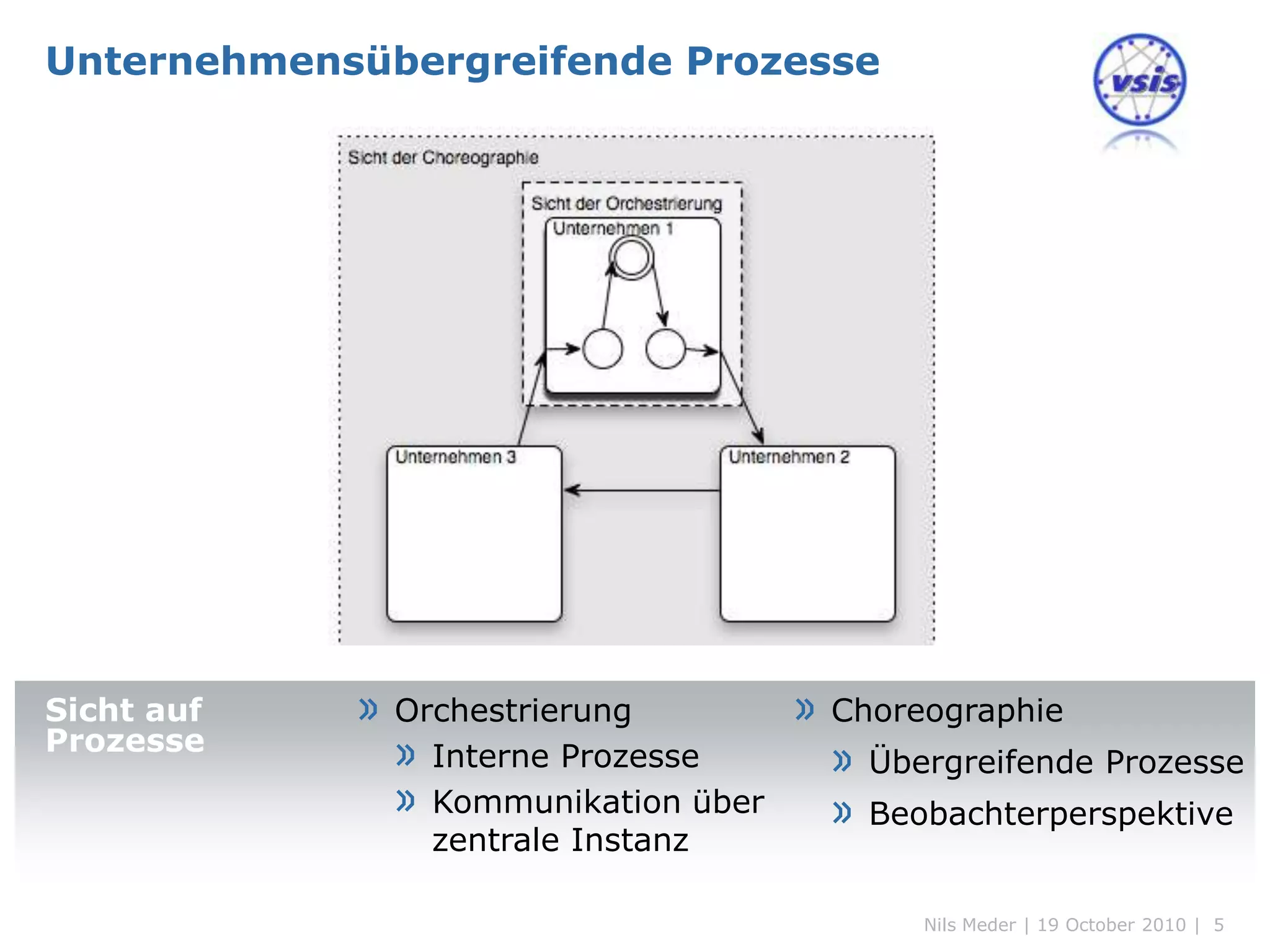

Unternehmensübergreifende Prozesse




Sicht auf   » Orchestrierung       » Choreographie
Prozesse      » Interne Prozesse     » Übergreifende Prozesse
              » Kommunikation über   » Beobachterperspektive
                zentrale Instanz

                                           Nils Meder | 19 October 2010 | 5
Enterprise-Service-Bus (ESB)




                  2002    zum ersten Mal von Roy   Kontrolle des choreographierten
                  Schulte beschrieben              Nachrichtenflusses




 BesitztHot-Pluggable-                                                  Zentrale Instanz der
 Eigenschaftzur                                                         übergreifenden WS-Kommunikation
 Erweiterung




               Monitoring
                                                                  Probleme bei Zuverlässigkeit
               überLog-                                           der Logging-Daten
               Mediator




                                                                                  Nils Meder | 19 October 2010 | 6

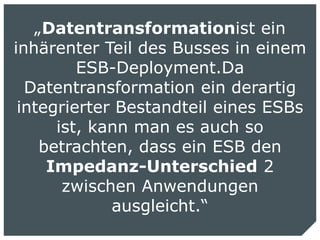

„Datentransformationist ein
inhärenter Teil des Busses in einem
         ESB-Deployment.Da
  Datentransformation ein derartig
 integrierter Bestandteil eines ESBs
      ist, kann man es auch so
    betrachten, dass ein ESB den
     Impedanz-Unterschied 2
       zwischen Anwendungen
             ausgleicht.“
                          Nils Meder | 19 October 2010 | 7

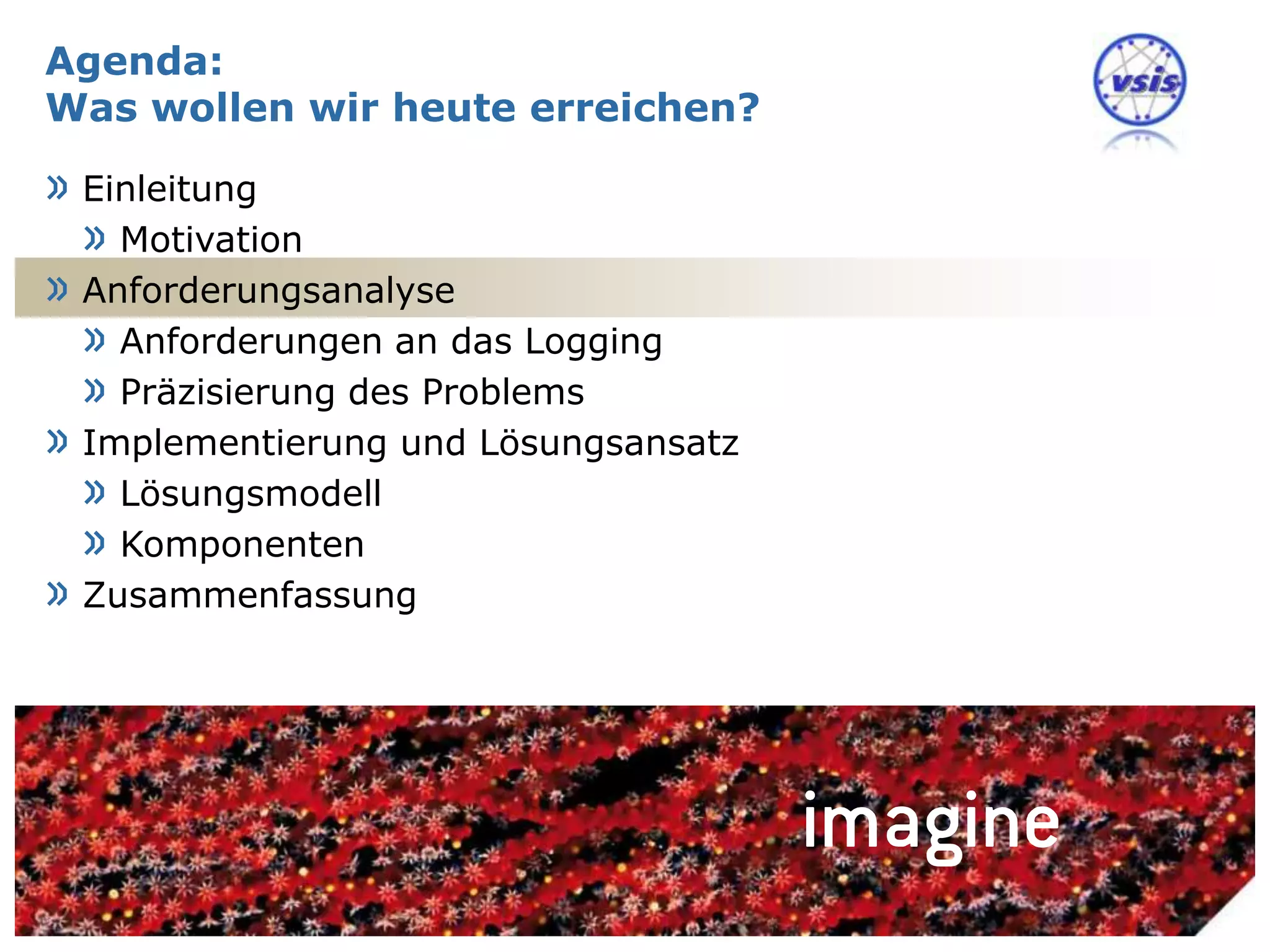

Agenda:
Was wollen wir heute erreichen?

» Einleitung
  » Motivation
» Anforderungsanalyse
  » Anforderungen an das Logging
  » Präzisierung des Problems
» Implementierung und Lösungsansatz
  » Lösungsmodell
  » Komponenten
» Zusammenfassung




                                      Nils Meder | 19 October 2010 | 8
Protokollierung über den ESB




Umleitung der   » ProxyService leitet     » Unternehmensübergreif
Nachrichten       Nachrichten an            ende Kommunikation
                  Logginginstanz
                                          » Validierung der
                » Anschließendes Senden     Choreographie
                  an Endpunkt

                                                 Nils Meder | 19 October 2010 | 9

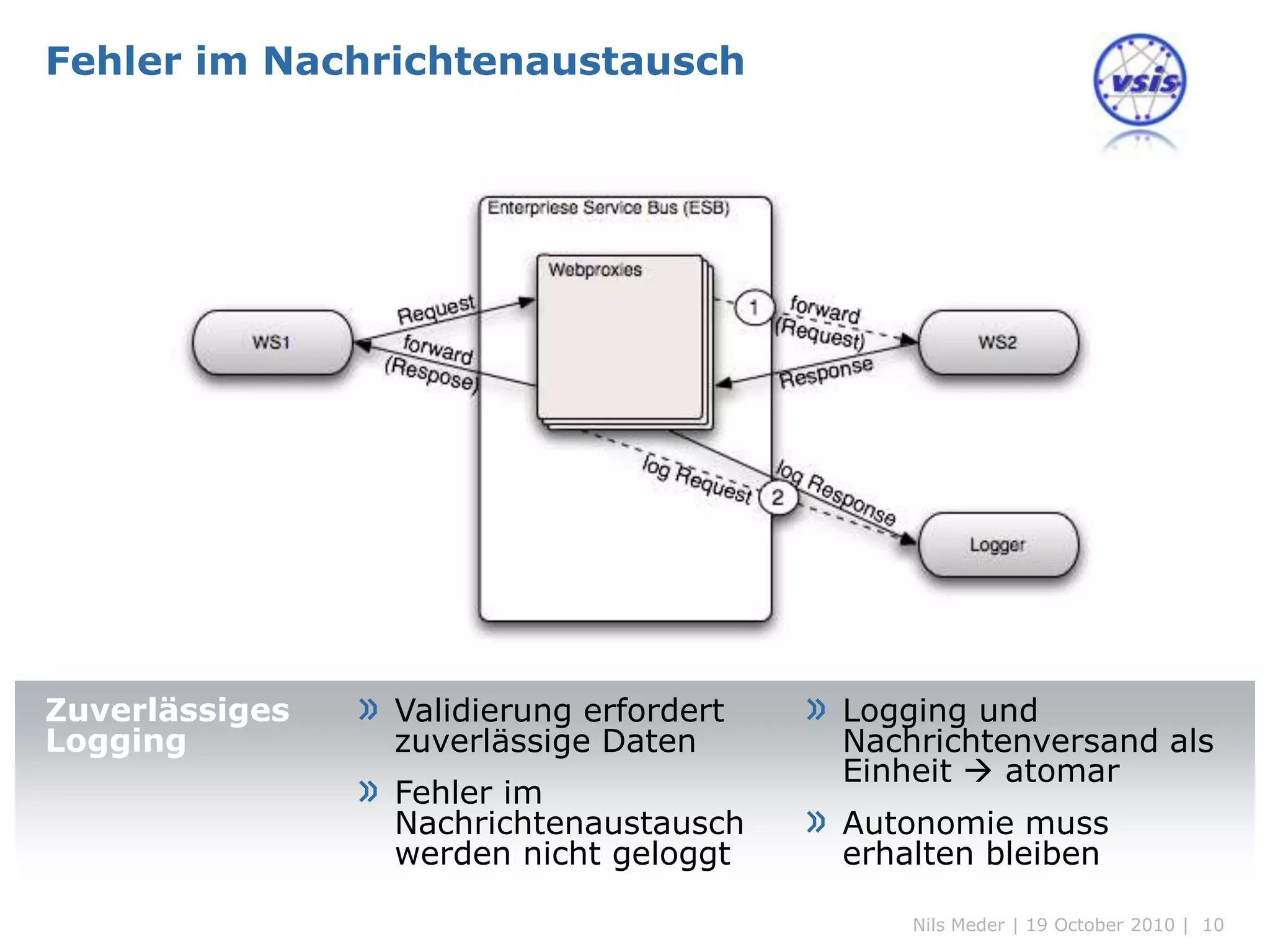

Fehler im Nachrichtenaustausch




Zuverlässiges   » Validierung erfordert   » Logging und
Logging           zuverlässige Daten        Nachrichtenversand als
                                            Einheit  atomar
                » Fehler im
                  Nachrichtenaustausch    » Autonomie muss
                  werden nicht geloggt      erhalten bleiben

                                                Nils Meder | 19 October 2010 | 10
„ Atomic - Either
        all of
thechangeswithinth
      escope of
thetransactionsucce
    ed, ornone of
   themsucceed.“
              Nils Meder | 19 October 2010 | 11
Präzisierung des Problems


Aktion wird              Aktion wird
                                                  Einhaltung der
                         nicht                    Anforderungen
nicht geloggt            ausgeführt
» Fehler in der          » Fehler in der          » Lognachrichten in
  Kommunikation            Kommunikation            korrekter Reihenfolge
  zwischen ESB und         zwischen ESB und       » Logging ALLER
  Logging                  Zielservice              Nachrichten
» Aktion wird            » Aktion wird geloggt,   » Autonomie der
  ausgeführt, aber         kommt aber               Unternehmen
  nicht/falsch geloggt     nicht/falsch zur       » Ziel: Atomare
» Validierung auf          Ausführung               Interaktionsprotoko
  Grundlage falscher     » Keine korrekte           llierung
  Daten                    Validierung für die
                           Choreographie
                           möglich




                                                     Nils Meder | 19 October 2010 | 12
Agenda:
Was wollen wir heute erreichen?

» Einleitung
  » Motivation
» Anforderungsanalyse
  » Anforderungen an das Logging
  » Präzisierung des Problems
» Implementierung und Lösungsansatz
  » Lösungsmodell
  » Komponenten
» Zusammenfassung




                                      Nils Meder | 19 October 2010 | 13

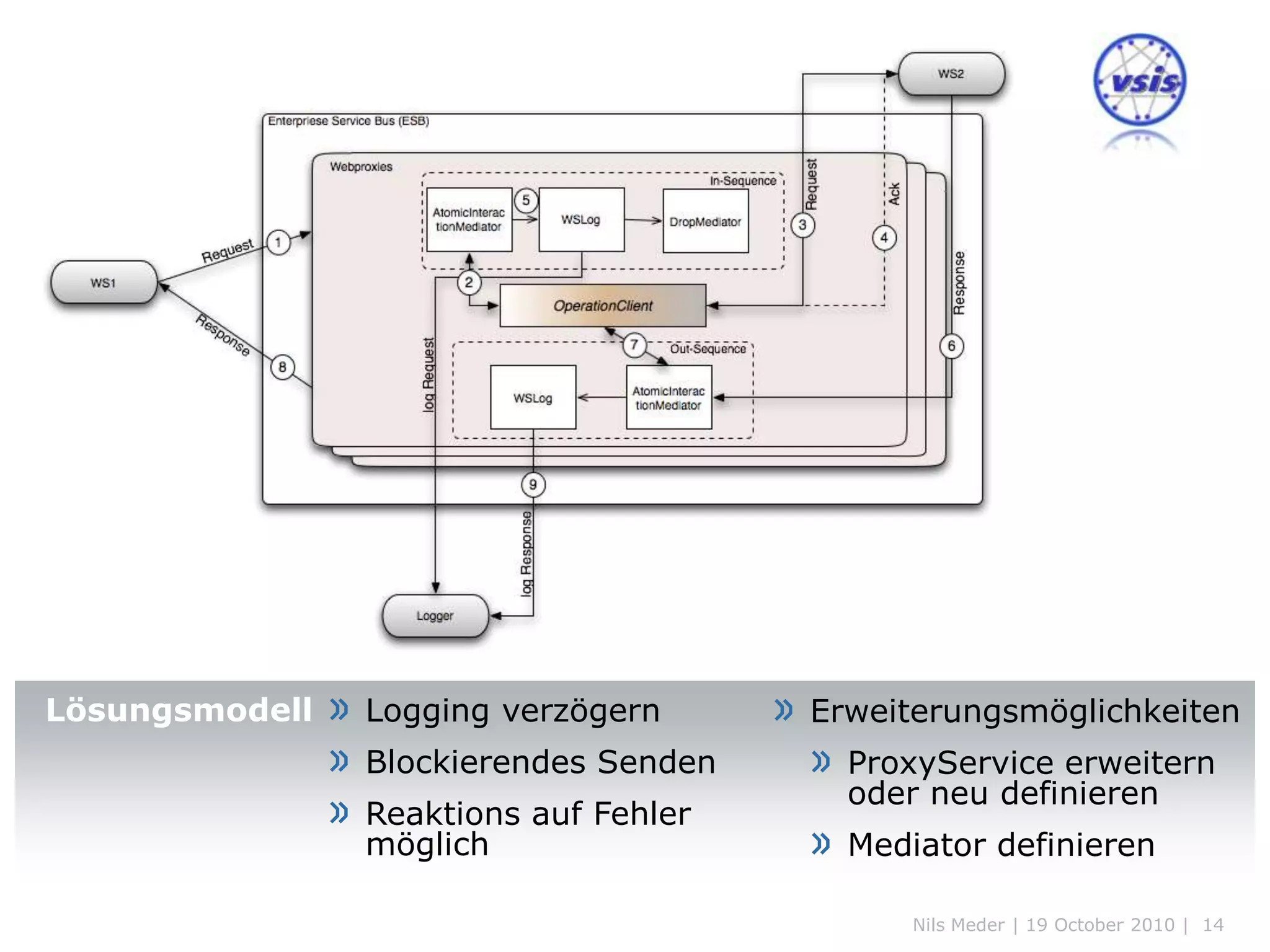

Lösungsmodell » Logging verzögern       » Erweiterungsmöglichkeiten
               » Blockierendes Senden     » ProxyService erweitern
                                            oder neu definieren
               » Reaktions auf Fehler
                 möglich                  » Mediator definieren

                                                Nils Meder | 19 October 2010 | 14
Mögliche Fehler




Abgedeckte      » Verbindung ESB und     » Verbindung ESB und
Fehlerquellen     Logginginstanz (1)       Zielservice über
                  über WS-RM               eigenen Mediator (3)
                » Geöffneter Kanal (2)
                  vom Startservice

                                               Nils Meder | 19 October 2010 | 15
Komponenten



SendMediator                LogMediator              DropMediator

» AtomicInteractionMedi     » WebServiceLogMediat    » DropMediator
  ator                        or                     » Bricht die Bearbeitung
» Sendet Nachrichten        » Nach erfolgreichem       der
  blockierend an den          Senden erhält dieser     Nachrichtensequenz
  ZielService                 alle Nachrichten         ab
» Überwacht fehlerfreie     » Sendet Kopie der
  Übertragung                 Nachrichten an
» Leitet Nachricht weiter     LoggingInstanz
  an den LogMediator        » Anschließend
                              Validierung




                                                        Nils Meder | 19 October 2010 | 16
Agenda:
Was wollen wir heute erreichen?

» Einleitung
  » Motivation
» Anforderungsanalyse
  » Anforderungen an das Logging
  » Präzisierung des Problems
» Implementierung und Lösungsansatz
  » Lösungsmodell
  » Komponenten
» Zusammenfassung




                                      Nils Meder | 19 October 2010 | 17

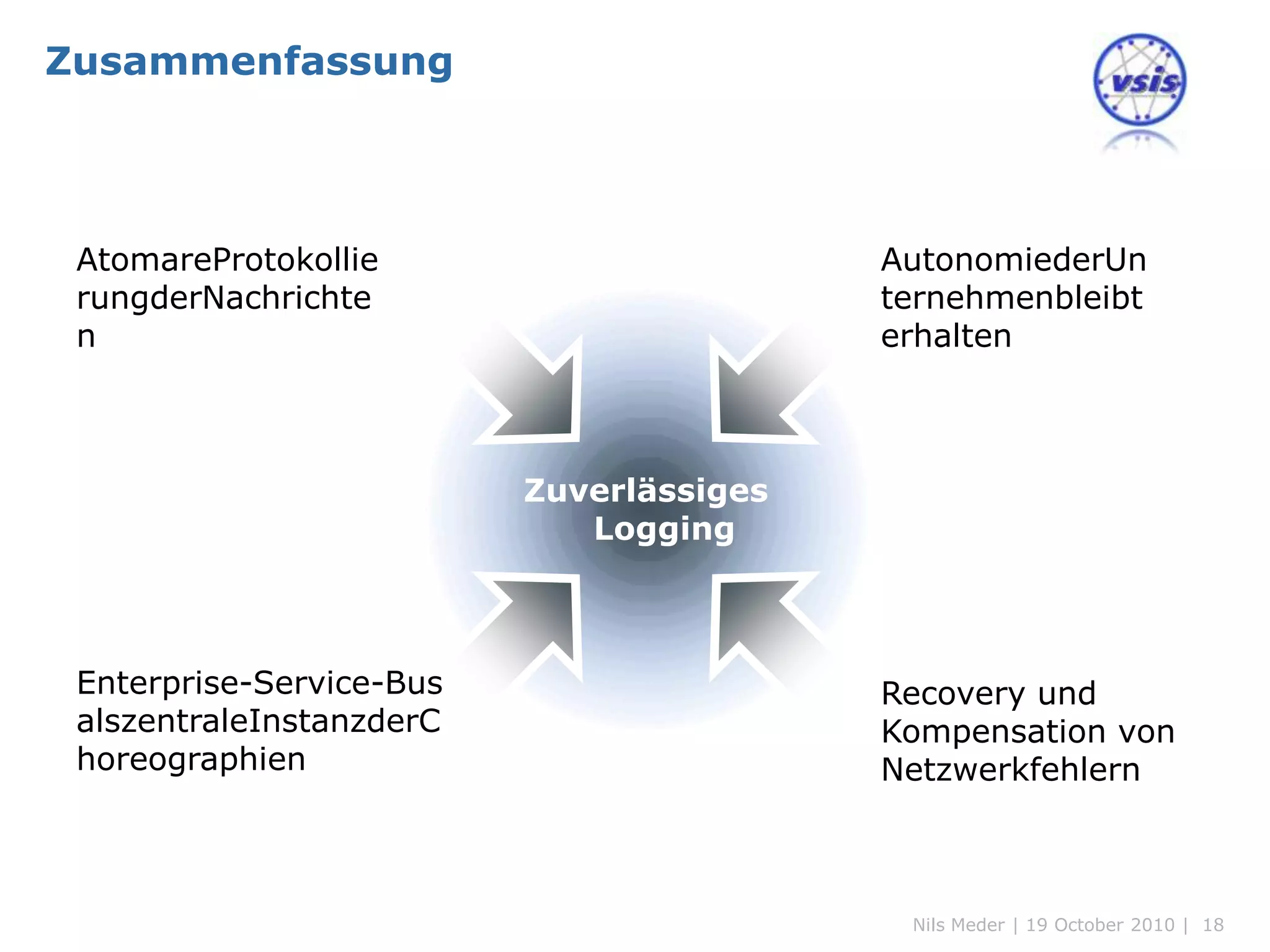

Zusammenfassung




 AtomareProtokollie                       AutonomiederUn
 rungderNachrichte                        ternehmenbleibt
 n                                        erhalten



                          Zuverlässiges
                             Logging



 Enterprise-Service-Bus                   Recovery und
 alszentraleInstanzderC                   Kompensation von
 horeographien                            Netzwerkfehlern



                                           Nils Meder | 19 October 2010 | 18
Vielen Dank
fürIhreAufmerks
     amkeit!

           Nils Meder | 19 October 2010 | 19
