Das Dokument führt in das Orthogonal Variability Model (OVM) ein, das seit 2005 von Pohl et al. entwickelt wurde, um Variabilität in Software- und Systementwicklungsprojekten abzubilden. Es beschreibt Konzepte wie Variationspunkte und -varianten, sowie deren Notationen und Formulierungen, die in der Modellerstellung verwendet werden. Anhand von Beispielen wird veranschaulicht, wie verschiedene Optionen und Anforderungen innerhalb des OVM strukturiert werden können.

1. Experiment EinführungEinführung inOrthogonal Variability Model

2. AgendaEinführungOrthogonal Variability Model (OVM)Abbilden der Normsprache auf OVMBeispiele OVMBearbeitung der OVM Aufgaben

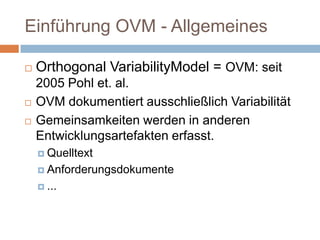

3. Einführung OVM - AllgemeinesOrthogonal VariabilityModel = OVM: seit 2005 Pohl et. al.OVM dokumentiert ausschließlich VariabilitätGemeinsamkeiten werden in anderen Entwicklungsartefakten erfasst.QuelltextAnforderungsdokumente...

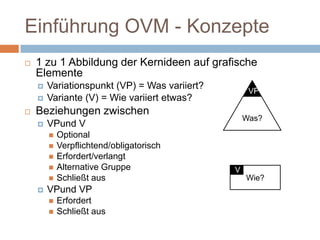

4. Einführung OVM - Konzepte1 zu 1 Abbildung der Kernideen auf grafische ElementeVariationspunkt (VP) = Was variiert?Variante (V) = Wie variiert etwas?Beziehungen zwischen VPund V OptionalVerpflichtend/obligatorischErfordert/verlangtAlternative GruppeSchließt ausVPund VPErfordertSchließt ausWas?VPVWie?

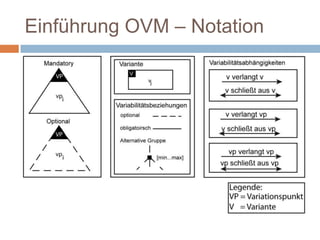

5. Einführung OVM – Notation

6. Formulierungen Modell (1/7)Modellelement:optionaler VariationspunktFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dassenthalten/gewählt

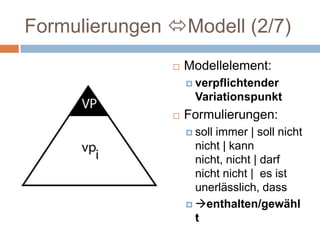

7. Formulierungen Modell (2/7)Modellelement: verpflichtender VariationspunktFormulierungen:soll immer | soll nicht nicht | kann nicht, nicht | darf nicht nicht | es ist unerlässlich, dass enthalten/gewählt

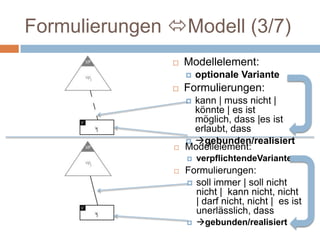

8. Formulierungen Modell (3/7)Modellelement:optionale VarianteFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dassgebunden/realisiertModellelement:

9. verpflichtendeVariante

10. Formulierungen:

11. soll immer | soll nicht nicht | kann nicht, nicht | darf nicht, nicht | es ist unerlässlich, dass

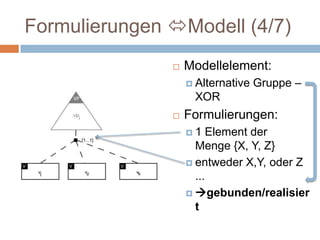

12. gebunden/realisiertFormulierungen Modell (4/7)Modellelement: Alternative Gruppe – XORFormulierungen: 1 Element derMenge {X, Y, Z}entweder X,Y, oder Z ...gebunden/realisiert

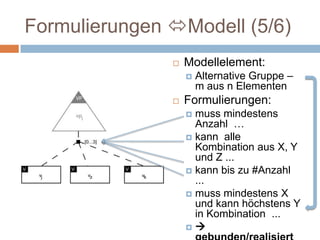

13. Formulierungen Modell (5/6)Modellelement:Alternative Gruppe – m aus n ElementenFormulierungen:muss mindestens Anzahl …kann alle Kombination aus X, Y und Z ...kann bis zu #Anzahl ...muss mindestens X und kann höchstens Y in Kombination ... gebunden/realisiert

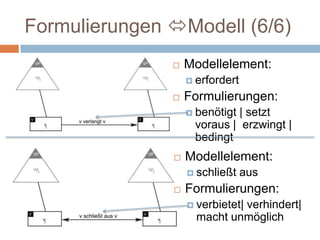

14. Formulierungen Modell (6/6)Modellelement: erfordertFormulierungen:benötigt | setzt voraus | erzwingt | bedingtModellelement:

15. schließt aus
