1. Experiment EinführungEinführung in Feature Diagramme

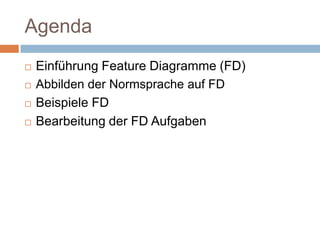

2. AgendaEinführung Feature Diagramme (FD)Abbilden der Normsprache auf FDBeispiele FDBearbeitung der FD Aufgaben

3. Einführung FD - AllgemeinesFeature Diagramme: seit 1990 Kang et. al.FeatureFür den User sichtbares, herausragendes MerkmalFeature Diagram  Und/Oder BaumVariabilitätsbeziehungen setzen die Konzepteeines Baumes umVariabilitätsabhängigkeiten Einschränkungen

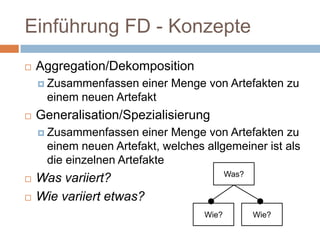

4. Einführung FD - KonzepteAggregation/DekompositionZusammenfassen einer Menge von Artefakten zu einem neuen ArtefaktGeneralisation/SpezialisierungZusammenfassen einer Menge von Artefakten zu einem neuen Artefakt, welches allgemeiner ist als die einzelnen ArtefakteWas variiert?Wie variiert etwas?Was?Wie?Wie?

5. Einführung FD – NotationBeziehungen zwischen FeaturesOptionalVerpflichtend/obligatorischErfordert/verlangtAlternative GruppeSchließt ausAbhängigkeiten zwischen Features Erfordert/verlangtSchließt aus

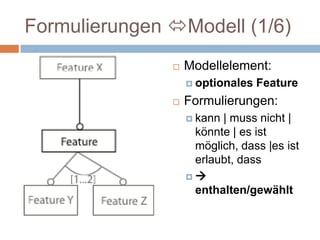

6. Formulierungen Modell (1/6)Modellelement:optionales FeatureFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dass enthalten/gewählt

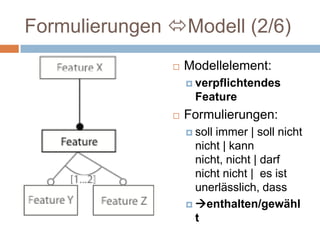

7. Formulierungen Modell (2/6)Modellelement:verpflichtendes FeatureFormulierungen:soll immer | soll nicht nicht | kann nicht, nicht | darf nicht nicht | es ist unerlässlich, dass enthalten/gewählt

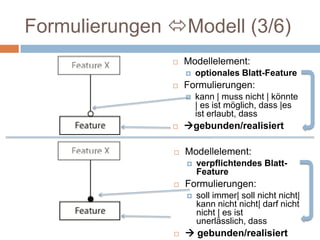

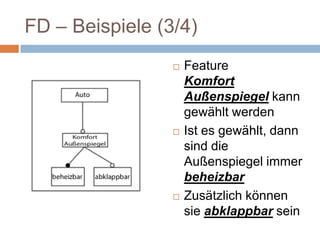

8. Formulierungen Modell (3/6)Modellelement:optionales Blatt-FeatureFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dassgebunden/realisiertModellelement:

9. verpflichtendes Blatt-Feature

10. Formulierungen:

11. soll immer| soll nicht nicht| kann nicht nicht| darf nicht nicht | es ist unerlässlich, dass

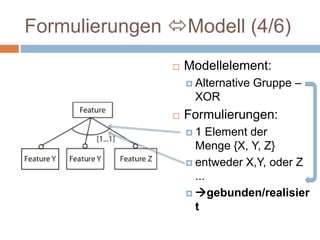

12.  gebunden/realisiertFormulierungen Modell (4/6)Modellelement: Alternative Gruppe – XORFormulierungen: 1 Element der Menge {X, Y, Z}entweder X,Y, oder Z ...gebunden/realisiert

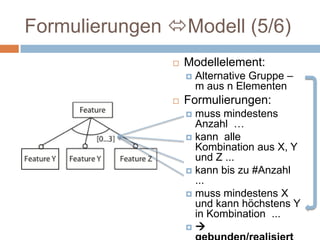

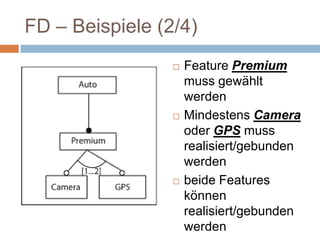

13. Formulierungen Modell (5/6)Modellelement:Alternative Gruppe – m aus n ElementenFormulierungen:muss mindestens Anzahl …kann alle Kombination aus X, Y und Z ...kann bis zu #Anzahl ...muss mindestens X und kann höchstens Y in Kombination ... gebunden/realisiert

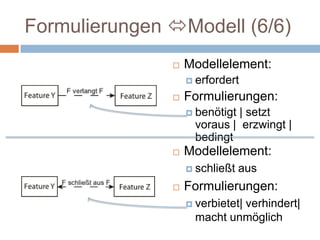

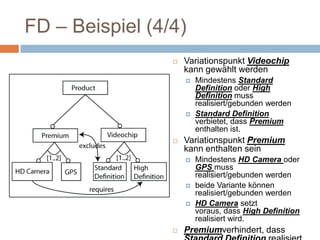

14. Formulierungen Modell (6/6)Modellelement: erfordertFormulierungen:benötigt | setzt voraus | erzwingt | bedingtModellelement:

15. schließt aus
