1. Experiment EinführungEinführung in die Variabilitätsmodellierung mit OVM

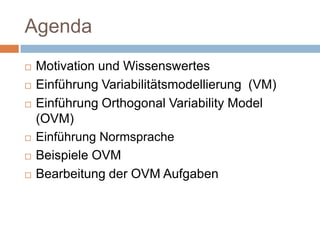

2. AgendaMotivation und WissenswertesEinführung Variabilitätsmodellierung (VM)Einführung Orthogonal Variability Model (OVM)Einführung NormspracheBeispiele OVMBearbeitung der OVM Aufgaben

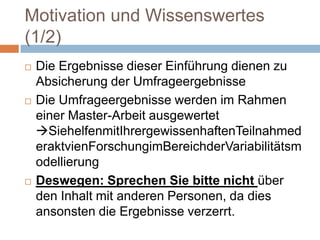

3. Motivation und Wissenswertes (1/2)Die Ergebnisse dieser Einführung dienen zu Absicherung der UmfrageergebnisseDie Umfrageergebnisse werden im Rahmen einer Master-Arbeit ausgewertet SiehelfenmitIhrergewissenhaftenTeilnahmederaktvienForschungimBereichderVariabilitätsmodellierungDeswegen: Sprechen Sie bitte nicht über den Inhalt mit anderen Personen, da dies ansonsten die Ergebnisse verzerrt.

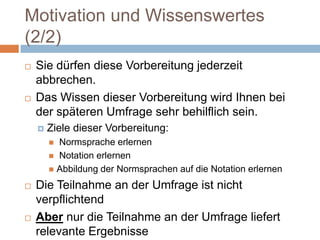

4. Motivation und Wissenswertes (2/2)Sie dürfen diese Vorbereitung jederzeit abbrechen.Das Wissen dieser Vorbereitung wird Ihnen bei der späteren Umfrage sehr behilflich sein. Ziele dieser Vorbereitung: Normsprache erlernen Notation erlernenAbbildung der Normsprachen auf die Notation erlernenDie Teilnahme an der Umfrage ist nicht verpflichtendAber nur die Teilnahme an der Umfrage liefert relevante Ergebnisse

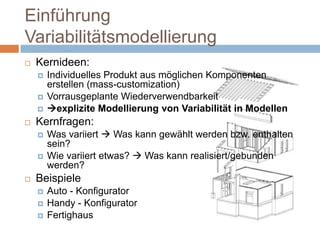

5. Einführung VariabilitätsmodellierungKernideen:Individuelles Produkt aus möglichen Komponenten erstellen (mass-customization)Vorrausgeplante Wiederverwendbarkeit explizite Modellierung von Variabilität in ModellenKernfragen:Was variiert  Was kann gewählt werden bzw. enthalten sein?Wie variiert etwas?  Was kann realisiert/gebunden werden?BeispieleAuto - KonfiguratorHandy - KonfiguratorFertighaus

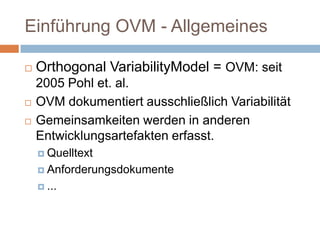

6. Einführung OVM - AllgemeinesOrthogonal VariabilityModel = OVM: seit 2005 Pohl et. al.OVM dokumentiert ausschließlich VariabilitätGemeinsamkeiten werden in anderen Entwicklungsartefakten erfasst.QuelltextAnforderungsdokumente...

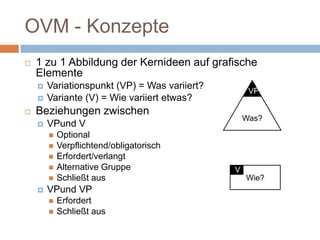

7. OVM - Konzepte1 zu 1 Abbildung der Kernideen auf grafische ElementeVariationspunkt (VP) = Was variiert?Variante (V) = Wie variiert etwas?Beziehungen zwischen VPund V OptionalVerpflichtend/obligatorischErfordert/verlangtAlternative GruppeSchließt ausVPund VPErfordertSchließt ausWas?VPVWie?

8. OVM Notation – Übersicht

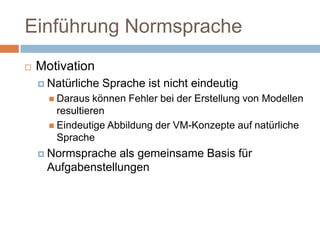

9. Einführung NormspracheMotivationNatürliche Sprache ist nicht eindeutigDaraus können Fehler bei der Erstellung von Modellen resultierenEindeutige Abbildung der VM-Konzepte auf natürliche SpracheNormsprache als gemeinsame Basis für Aufgabenstellungen

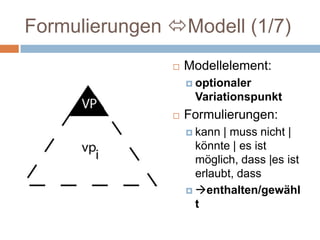

10. Formulierungen Modell (1/7)Modellelement:optionaler VariationspunktFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dassenthalten/gewählt

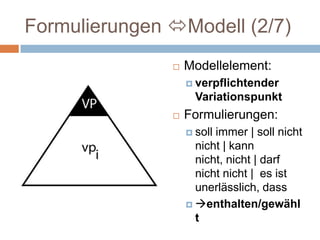

11. Formulierungen Modell (2/7)Modellelement: verpflichtender VariationspunktFormulierungen:soll immer | soll nicht nicht | kann nicht, nicht | darf nicht nicht | es ist unerlässlich, dass enthalten/gewählt

12. Formulierungen Modell (3/7)Modellelement:optionale VarianteFormulierungen:kann | muss nicht | könnte | es ist möglich, dass |es ist erlaubt, dassgebunden/realisiertModellelement:

13. VerpflichtendeVariante

14. Formulierungen:

15. soll immer | soll nicht nicht | kann nicht, nicht | darf nicht, nicht | es ist unerlässlich, dass

16. gebunden/realisiertFormulierungen Modell (4/7)Modellelement: Alternative Gruppe – XORFormulierungen: 1 Element derMenge {X, Y, Z}entweder X,Y, oder Z ...gebunden/realisiert

17. Formulierungen Modell (5/6)Modellelement:Alternative Gruppe – m aus n ElementenFormulierungen:muss mindestens Anzahl …kann alle Kombination aus X, Y und Z ...kann bis zu #Anzahl ...muss mindestens X und kann höchstens Y in Kombination ... gebunden/realisiert

18. Formulierungen Modell (6/6)Modellelement: erfordertFormulierungen:benötigt | setzt voraus | erzwingt | bedingtModellelement:

19. schließt aus
