Eis-Energiespeicher
Energie	 zum	Heizen	 und	Kühlen
Viessmann	Eis-Energiespeicher	 GmbH
Rheinlandstraße	10
D-71636	Ludwigsburg
www.eis-energiespeicher.com
Innovations- und Umweltpreise
> 30
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

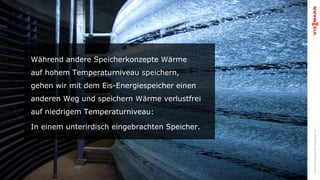

Während andere Speicherkonzepte Wärme
auf hohem Temperaturniveau speichern,
gehen wir mit dem Eis-Energiespeicher einen
anderen Weg und speichern Wärme verlustfrei
auf niedrigem Temperaturniveau:
In einem unterirdisch eingebrachten Speicher.
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

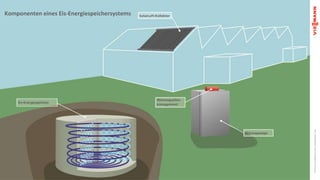

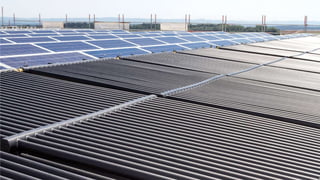

Komponenten	eines	Eis-Energiespeichersystems
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

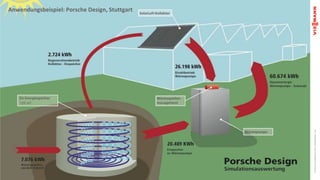

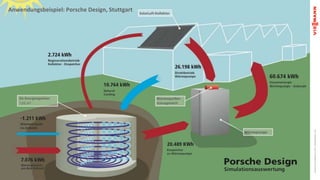

Anwendungsbeispiel:	Porsche	Design,	Stuttgart
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH
Anwendungsbeispiel:	Porsche	Design,	Stuttgart

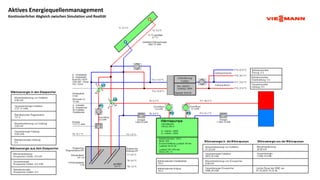

Aktives	Energiequellenmanagement
Kontinuierlicher	 Abgleich	 zwischen	 Simulation	 und	Realität
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

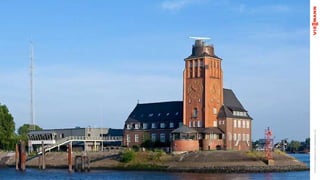

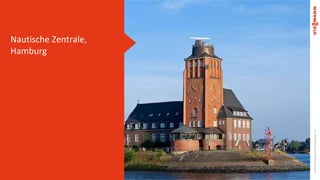

Nautische	Zentrale,
Hamburg
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

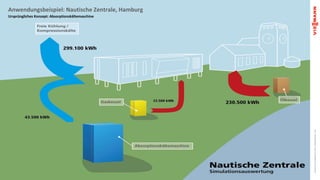

Anwendungsbeispiel:	Nautische	Zentrale,	Hamburg
Ursprüngliches	 Konzept:	 Absorptionskältemaschine
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

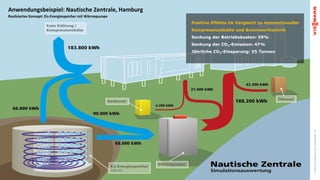

Anwendungsbeispiel:	Nautische	Zentrale,	Hamburg
Realisiertes	 Konzept:	 Eis-Energiespeicher	 mit	 Wärmepumpe
Positive Effekte im Vergleich zu konventioneller
Kompressionskälte und Brennwerttechnik
Senkung der Betriebskosten: 59%
Senkung der CO2-Emission: 47%
Jährliche CO2-Einsparung: 55 Tonnen

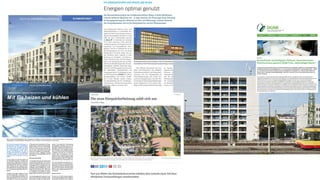

Modernisierungs-Magazin 1–2/201636
Eis-Energiespeicher funktioniert fast ohne CO2-Ausstoß
Mit Eis heizen und kühlen
Ein zukunftweisendes Konzept zur
Versorgung mit Heiz- und Kühlener-
gie wird in der Stuttgarter Nord-
bahnhofstraße realisiert. Hier baut
die Siedlungswerk GmbH Woh-
nungs- und Städtebau mit Sitz in
Stuttgart ein Quartier mit insgesamt
125 Wohnungen. Die werden unter
anderem mit Eis geheizt und ge-
kühlt.

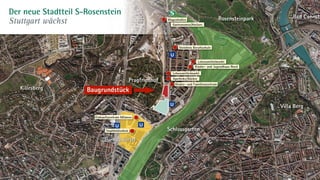

Das Grundstück für das neue Quartier an
der Nordbahnhofstraße in Stuttgart liegt
zwischen dem Pragfriedhof und dem zu-
künftigen Stadtteil Rosenstein entlang des
gleichnamigen Parks. Mit der wohnbauli-
chen Entwicklung der südlichen Nord-
bahnhofstraße wird erstmals das Stuttgar-
ter Innenentwicklungsmodell (SIM) um-
gesetzt.
Projektiert sind sieben Gebäude mit fünf
bis sechs Geschossen. Entlang der östli-
chen Grundstücksgrenze entstehen vier
Mehrfamilienhäuser in der Form eines U.
Drei Stadtvillen umrahmen die grüne Mit-
te am westlichen Rand des Grundstücks.
Alle Gebäude werden den Effizienzhaus-
55-Standard der Kreditanstalt für Wieder-
aufbau erfüllen. Mit einem Primärenergie-
bedarf zwischen 27,4 und 31,5 Kilowatt-
stunden pro Quadratmeter beheizter Flä-
che und Jahr unterschreitet das Projekt
deutlich die Vorgaben der Energieeinspar-
verordnung. Eine Tiefgarage inklusive
zahlreicher Fahrradabstellplätze erschließt
alle Gebäude.
Klimaneutrale Stadt
Im Untergeschoss ist auch die gemeinsame
Heizzentrale untergebracht. Im Erdreich,
neben dem Gebäude, befindet sich ein Eis-
Energiespeicher der Ludwigsburger Firma
Viessmann Eis-Energiespeicher GmbH.
Der Betonquader ist 18 Meter lang, rund 9
Meter breit und 6 Meter hoch. Gefüllt wird
er mit 800.000 Litern Wasser und mehre-
ren 100 Metern Kunststoffrohren, die dem
Wasser Wärme zuführen oder entziehen.
Der Eis-Energiespeicher konserviert Ener-
gie auf einem niedrigen Temperaturniveau
bis zirka 20 Grad Celsius und dient als Puf-
fer für gleich mehrere Energieträger, die
das Quartier mit Heizwärme versorgen
werden. Eine elektrische Wärmepumpe
des Herstellers Viessmann nutzt mit 150
Kunststoff-Absorbern die Energie der Um-
gebungsluft und der Sonne auch in der käl-
teren Jahreszeit. Der ungedämmte Spei-
cher nimmt zudem Wärme oder Kühle des
umgebenen Erdreichs auf. Die Wärme-
pumpe „hebt“ die Temperatur dann auf
das fürs Heizen nötige Niveau an. Ange-
trieben wird sie von einem gasbetriebenen
Blockheizkraftwerk (BHKW), dessen Ab-
wärme ebenfalls zum Heizen genutzt wird.
Der durch das BHKW erzeugte Strom so-
wie der Sonnenstrom einer Fotovoltaikan-
lage werden vorrangig im Gebäude und für
den Allgemeinstrom der Bewohner selbst
genutzt. Auch E-Bikes und Elektroautos
sollen mit dem selbst erzeugten Strom un-
terwegs sein.
Heizen mit Eis
Der Clou: Ein Teil der Heizwärme stammt
aus Eis, genauer gesagt aus der Kristallisa-
tionsenergie. Sie wird frei, wenn Wasser zu
Eis gefriert. Im Eisspeicher wird dieser
Wechsel des Aggregatzustands während
Blick in einen Eis-Energiespeicher. Beim Übergang von Wasser zu Eis und umgekehrt wird durch einen beliebig wiederholbaren
physikalischen Prozess zusätzliche Energie frei, die zum Heizen und Kühlen genutzt werden kann.
VIESSMANNEIS-ENERGIESPEICHER
Heizung und WohnraumlüftungSCHWERPUNKT
Viessmann	Eis-Energiespeicher	GmbH	|	Anlagenbeispiele	|	LuaH

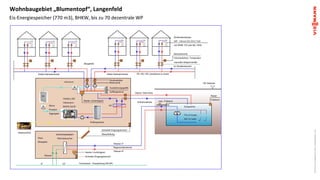

Wohnbaugebiet	„Blumentopf“,	Langenfeld
Eis-Energiespeicher	(770	m3),	BHKW,	bis	zu	70	dezentrale	WP
Vielen Dank für
Ihre Aufmerksamkeit!
