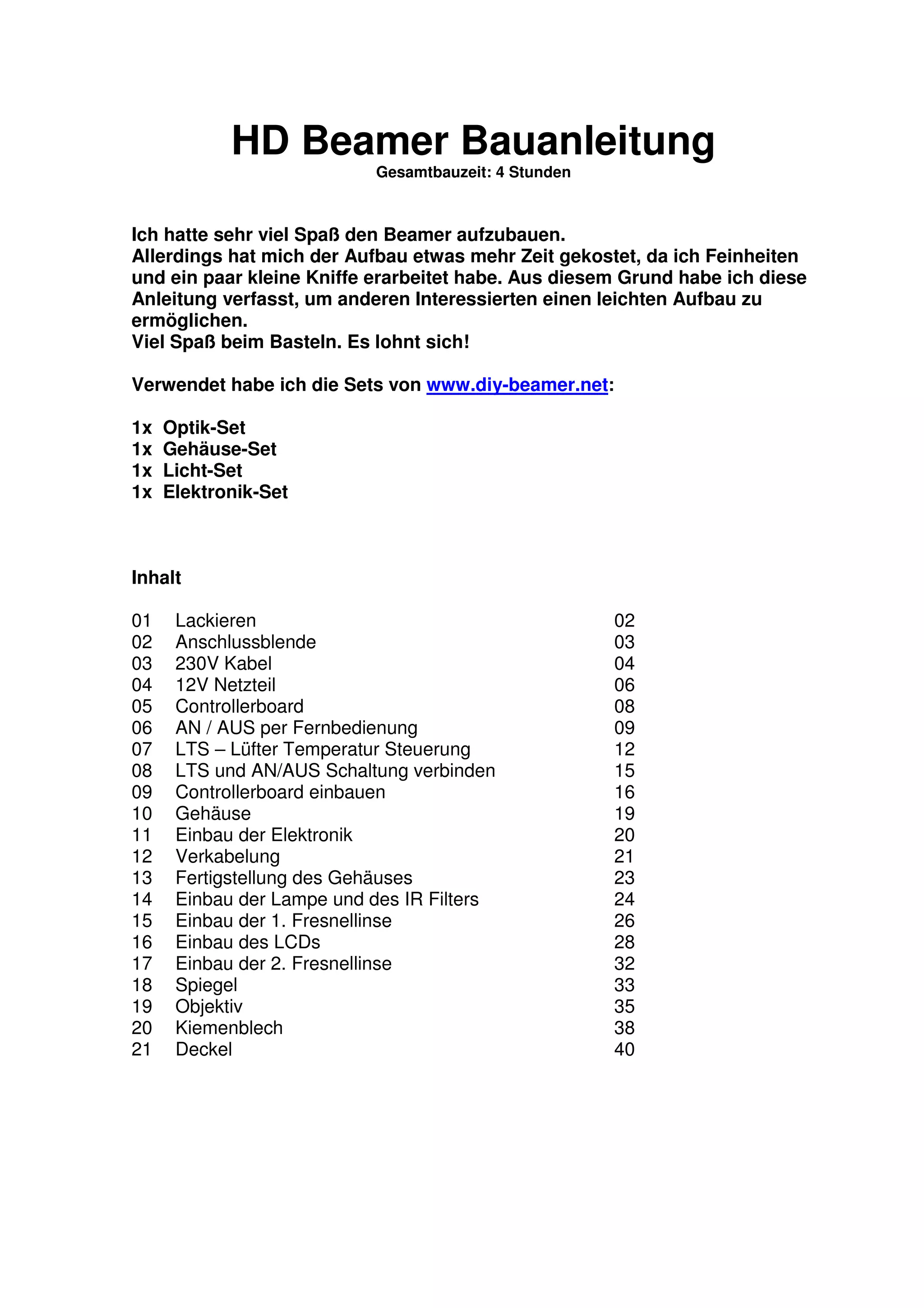

HD Beamer Bauanleitung
                           Gesamtbauzeit: 4 Stunden



Ich hatte sehr viel Spaß den Beamer aufzubauen.
Allerdings hat mich der Aufbau etwas mehr Zeit gekostet, da ich Feinheiten
und ein paar kleine Kniffe erarbeitet habe. Aus diesem Grund habe ich diese
Anleitung verfasst, um anderen Interessierten einen leichten Aufbau zu
ermöglichen.
Viel Spaß beim Basteln. Es lohnt sich!

Verwendet habe ich die Sets von www.diy-beamer.net:

1x   Optik-Set
1x   Gehäuse-Set
1x   Licht-Set
1x   Elektronik-Set



Inhalt

01    Lackieren                                       02
02    Anschlussblende                                 03
03    230V Kabel                                      04
04    12V Netzteil                                    06
05    Controllerboard                                 08
06    AN / AUS per Fernbedienung                      09
07    LTS – Lüfter Temperatur Steuerung               12
08    LTS und AN/AUS Schaltung verbinden              15
09    Controllerboard einbauen                        16
10    Gehäuse                                         19
11    Einbau der Elektronik                           20
12    Verkabelung                                     21
13    Fertigstellung des Gehäuses                     23
14    Einbau der Lampe und des IR Filters             24
15    Einbau der 1. Fresnellinse                      26
16    Einbau des LCDs                                 28
17    Einbau der 2. Fresnellinse                      32
18    Spiegel                                         33
19    Objektiv                                        35
20    Kiemenblech                                     38
21    Deckel                                          40
1. Lackieren




Alle Holzteile mit schwarzer Farbe lackieren zur Verminderung von Sreulicht im
Beamer. Das Lackieren ist nicht unbedingt notwendig, wird aber empfohlen.
Außerdem sieht es lackiert auch besser aus.




Fertig lackierte Bauteile.



                                                                                 2
2. Anschlussblende




                   Kaltgerätebuchse      Cinch        S-Video         IR




Die Cinchbuchse muss gelötet werden (alternativ kann das Panel eingesägt
werden, um das Kabel hindurchzuführen. Der IR Empfänger wird mit Heisskleber,
die S-Video- (Blechschraube 6,5mm) und Kaltgerätebuchse (Kreuz 3x8mm, Mutter
M3).




         IR        Cinch     S-Video    Kaltgerätebuchse




Blick von Vorne.




                                                                            3
3. 230V Kabel

         Ein 220cm langes blaues Kabel liegt bei. Von diesem werden wie
         angegeben die jeweiligen Längen runtergeschnitten.




Die 3 Steckverbindungen auf 3x 20cm lange Kabelstücke klemmen.




Alternativ sehen die Flachsteckverbindungen so aus. Diese werden analog
aufgeschoben und zusammengequetscht (Pfeil).




                                                                          4
4. 12V Netzteil




Das Kabel nach 30cm abtrennen.




Netzteil mit Schlitzschraubendreher öffnen




                                             5
Weiße Kabel auslöten.




20cm lange blaue Kabelstücke (nicht die mit Flachsteckverbindern) anlöten.




                                                                             6
Pins abknipsen. Durch Erhitzen mit dem Lötkolben lassen sich die Stifte leicht
lösen.




Blaue Kabel durch die Löcher führen und Netzteil mit Heisskleber verschließen.




                                                                                 7
5. Controllerboard

  Controllerboard




                      12V Buchse

12V Buchse auslöten




                                   8
Vorher                                       Nachher




                                                +
                               -

2x Kabel der Länge 20cm für die 12V Stromversorgung anlöten.


         Als Kabel können die vom abgetrennten Stecker des 12V Netzteils
         verwendet werden. Alternativ dient jede übliche Litze oder Kabelreste.




6. AN / AUS per Fernbedienung


         Wofür ist das gut?
         Mit dieser kleinen Schaltung kann man den kompletten Beamer per
         Fernbedienung ein- und ausschalten.




   Relais


                                  Diode




                                                                                  9
Wichtig: Weißer Ring auf der Diode zeigt nach unten.




2x Kabel der Länge 20cm anlöten.




                                       BS170
                                     Transistor




1x Kabel der Länge 25cm an einen der beiden BS170
Transistoren anlöten. Das Kabel wird am mittleren Pin
gelötet, die Schrift des Transistors zeigt bei allen
folgenden Fotos nach oben.




Fertig angelötetes Kabel.




                                                        10
Relais                                     Transistor




Mit einem weiteren 20cm langen Kabel wird der rechte untere Pin des Relais’ mit
dem linken Pin des Transistors’ (Schrift zeigt nach oben) verbunden.




Eines der 3x Kabel mit Flachsteckverbindung wie auf dem Foto an das Relais
anlöten.




                                                                              11
7. LTS – Lüfter Temperatur Steuerung
         Diese kleine Steuerung lässt die Lüfter langsam anlaufen, sobald der
         Beamer eine Temperatur über 40° Celsius erreicht. Kühlt er wieder unter
         diesen Wert ab, schalten sich die Lüfter automatisch ab.




      Widerstand
                                                  Transistor




Am 2. Transistor den Widerstand an die beiden
unteren Pins anlöten. Die Beschriftung des Transistors
zeigt wieder nach oben.



   Temperatursensor




Temperatursensor an 2x 30cm lange Kabel anlöten.




                                                                              12
Eines der Kabel (egal welches) vom Temperatursensor an den mittleren Pin des
Transistors löten.




Bei den beiden Lüftern das gelbe Kabel auslöten oder einfach abtrennen.




Stecker abtrennen.




                                                                               13
Fertig preparierte Lüfter.



                 Kabel von den
                    Lüftern




             Temperatursensor

                                                       Widerstand mit
                                                         Transistor




Die beiden roten Lüfterkabel zusammen an das übrige Kabel des Temperatur-
sensors löten. Die beiden schwarzen Lüfterkabel an den oberen Pin des
Transistors (Schrift zeigt nach oben) löten.




                                                                            14
So soll es aussehen.

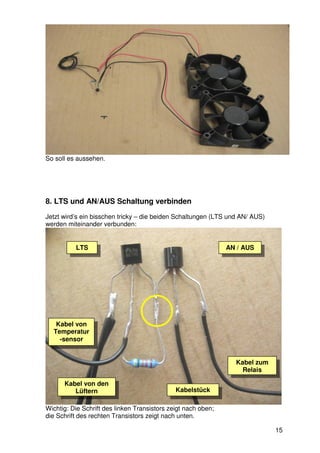

8. LTS und AN/AUS Schaltung verbinden
Jetzt wird’s ein bisschen tricky – die beiden Schaltungen (LTS und AN/ AUS)
werden miteinander verbunden:


          LTS                                                  AN / AUS




   Kabel von
  Temperatur
    -sensor


                                                                 Kabel zum
                                                                   Relais

      Kabel von den
         Lüftern                              Kabelstück

Wichtig: Die Schrift des linken Transistors zeigt nach oben;
die Schrift des rechten Transistors zeigt nach unten.

                                                                              15
9. Controllerboard einbauen




Das schwarze Kabel des 12V Netzteils wird nun betrachtet:
Das innen laufende Kabel ist der Pluspol und wird mit dem roten Kabel vom
Pluspol des Controllerboards und einem weiteren 20cm langen Kabel verlötet.
Das außen laufende Kabel ist der Minuspol und wird mit den übrigen beiden Litzen
verlötet. Die Schrauben (blaue Markierung) werden von den beiden Anschlüssen
(DVI, VGA) herausgedreht.




                                               freie Kabel


                                                                             16
Das Controllerboard wird nun in das Panel gesteckt und mit den 4 Schrauben des
VGAs und DVIs fixiert.




                                                             freies Kabel
                                                                  rot
    Kabel zu den
      Lüftern




                                                             freies Kabel
                                                               schwarz



Die beiden freien Kabel werden im folgenden an die LTS / AN/AUS Schaltung ge-
lötet, sodass die Lüfter und das Controllerboard mit Strom versorgt werden. Die
Lötstellen können nun mit Klebeband isoliert werden.


                   2 freie
    Kabel          Kabel
     zum
    Relais




                                  2 Pins
                                 unbelegt


Cinch und S-Video Stecker (gelber Kreis)
                                                                             17
LVDS Kabel


                                        Weißer
                                        Punkt




         Stecker
      IR Empfänger




Der LVDS Stecker wird wie im Foto positioniert – auf den weißen Punkt am
Stecker achten.




             LVDS


                       Blaue
                       freie
                       Kabel




So sieht es fertig angeschlossen aus.




                                                                           18
10. Gehäuse


     Lichtblende
      zeigt nach
         links
                                                            Bodenplatte
                                                              mit Nut




          132mm



                            20mm
                                              122mm



Bitte darauf achten hier genau zu arbeiten.




Blech auf die Rückseite mittig schrauben. Zwischen Blech und Rückwand kommt
eine Unterlegscheibe. Die Rückwand (langes Seitenteil mit Lüfterlöchern und
Panelloch) mit der Rückseite zusammenstecken und verschrauben.

                                                                          19
Das Blech dient dem Hitzeschutz. Der Reflektor reflektiert nur das
         sichtbare Licht, IR Strahlung wird nach hinten durchgelassen und von
         dem Blech aufgenommen.




11. Einbau der Elektronik




Lüfter und Netzteil von Außen durch den Schlitz durchreichen und mit den
restlichen 8x Blechschrauben der Länge 6,5mm befestigen.




Fertig eingebautes Controllerboard.
                                                                                20

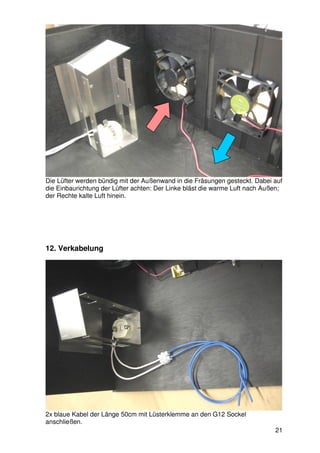

Die Lüfter werden bündig mit der Außenwand in die Fräsungen gesteckt. Dabei auf
die Einbaurichtung der Lüfter achten: Der Linke bläst die warme Luft nach Außen;
der Rechte kalte Luft hinein.




12. Verkabelung




2x blaue Kabel der Länge 50cm mit Lüsterklemme an den G12 Sockel
anschließen.
                                                                             21
G12

                                                                      EVG




G12 Sockel wird mit EVG (=elektronisches Vorschaltgerät) verbunden.




                                                          Kabel 2




                                                              Kabel zum
                                                                Relais


                                    Kabel 1

Verkabelung am EVG




                        Kabel 2

                                                  Kabel vom
                                                    Relais


                     EVG            Kabel 1 und
                                  Kabel 12V Netzteil



                                                                            22
Um die Kabel in das EVG zu stecken, muss der weiße Stift mit einem
Schraubendreher gedrückt werden.




EVG, 12V Netzteil und Relais wie im Foto zu sehen mit Heisskleber festkleben.




13. Fertigstellung des Gehäuses




                                                                  Seitenteil




                                  Vorderseite


Vorderseite und Seitenteil zusammenstecken und anschrauben.



                                                                                23
14. Einbau der Lampe und des IR Filters




                                       Reflektor




  Gewinde-
   stange
                                         Lampe




   Gewinde-
    stange



Reflektor und Lampe einbauen.
Den Reflektor mit 2x Gewindestangen festspannen.




                                                   24
Gewinde-
                                                stange




                                             Kondensor




Kondensor einsetzen und mit 1x Gewindestange leicht
festspannen.




     35x20mm                                                47x114mm




                                    246x20mm



Hölzchen wie im Foto positionieren und IR Glas einsetzen.




                                                                       25

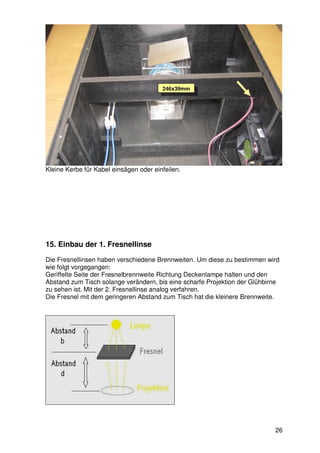

246x39mm




Kleine Kerbe für Kabel einsägen oder einfeilen.




15. Einbau der 1. Fresnellinse
Die Fresnellinsen haben verschiedene Brennweiten. Um diese zu bestimmen wird
wie folgt vorgegangen:
Geriffelte Seite der Fresnelbrennweite Richtung Deckenlampe halten und den
Abstand zum Tisch solange verändern, bis eine scharfe Projektion der Glühbirne
zu sehen ist. Mit der 2. Fresnellinse analog verfahren.
Die Fresnel mit dem geringeren Abstand zum Tisch hat die kleinere Brennweite.




                                                                            26
246x32mm
                                                              23x19mm


                        Fresnel mit
                    kleiner Brennweite


                                                       23x28mm




                        21x13mm                   30x13mm




Halterungen wie im Foto zu sehen einsetzen. Die glatte Seite der Linse zeigt zur
Linse.




                              23x28mm




                           30x13mm




                                                                                   27

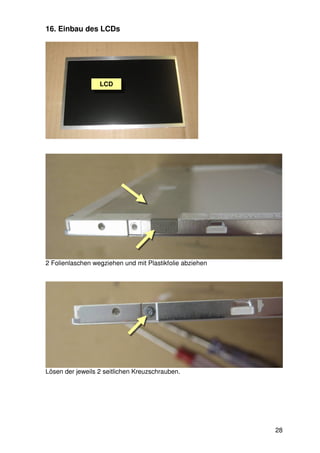

16. Einbau des LCDs




                  LCD




2 Folienlaschen wegziehen und mit Plastikfolie abziehen




Lösen der jeweils 2 seitlichen Kreuzschrauben.




                                                          28
Leichtes Aufbiegen des Rahmens um LED herauszunehmen (nicht die Laschen
am Flachbandkabel lösen.




LCD Controllerboard aus Laschen nehmen.




                                                                          29
Hintergrundbeleuchtung




               LCD




Nun kann das LCD von der Hintergrundbeleuchtung getrennt werden.




                             246mm x 33mm




Gummi auf Holz kleben und bündig abschneiden.




                                                                   30
30x121mm

      19x121mm




       26x17mm              Holzblende        36x17mm
                            240x17mm
                            3mm stark




                                                                       LCD


Die seitliche 19x121mm Halterung wird mit der Kerbe nach unten eingesetzt und
das Kabel vom G12 Lampensockel durchgeführt. Die 3mm starke Blende wird an
den kleinen linken and rechten Unterteilen 26x17mm und 36x17mm) mit etwas
Heißkleber festgeklebt. Diese Blende ist wichtig damit später kein Streulicht auf
der Projektion zu sehen ist.




      Feine Kabel




Den LVDS Stecker so einstecken, dass die feinen Kabel wie im Foto oben sind.



                                                                                31
Holz mit Gummi




LCD von oben ohne Druck einschieben wie im Foto zu sehen. Danach die obere
Abdeckung (Holzteil mit Gummi) mit dem Gummi zum LCD gerichtet aufsetzen.


17. Einbau der 2. Fresnellinse




                                                   23x128mm




                                                               30x13mm

                    21x13mm




2. Fresnel mit größerer Brennweite analog der Ersten einbauen.
Geriffelte Seite der Fresnel zeigt zum LCD.
Anstatt der Seitenteile 23x19mm und 23x28mm wie bei der 1. Fresnel, wird nun
nur ein 23x128mm Teil an der Lüfterseite verwendet.
                                                                               32
18. Spiegel

                                       Spiegelhalterung




                                               Spiegelseite mit
                                                 blauer Folie
    Abgeschrägte
       Seite




Spiegel in die Halterung wie im Foto einschieben.




              Unterlage




Vor dem Kleben den Spiegel mit einem Hölzchen unterlegen, sodass dieser genau
in der in der Halterung positioniert ist.




                                                                          33
Spiegel von unten und oben festkleben.




Kurz über der der Klebespur die blaue Folie mit einem Cutter durchtrennen.




                                                                             34
19. Objektiv




Filz auf Holzring kleben und überstehenden Rest abschneiden.




So soll es aussehen.




                                                               35
Objektiv einschrauben.




Objektiv in Objektivrohr einfügen.




                                     36
Objektiv wie im Foto im Objektivrohr positionieren an der gepfeilten Stelle die
Ösenschrauben eindrehen. Die Schrauben nur bis zum Ende ihres Gewindes
eindrehen, da sonst das Objektiv beschädigt wird.




Fertig für den Einbau




                                                                                  37
Objektivrohr in das Gehäuse stecken.



20. Kiemenblech                 210x10mm




    115x10mm


                                105x10mm   115x10mm




                                                      38
4 Hölzchen wie im Foto mit ein wenig Klebstoff auf dem Gehäuse fixieren. Die 6
Bohrungen des Kiemenblechs mit einem Stift auf das Holzgerüst übertragen und
dieses dann zur Gehäuserückwand vorbohren.




Kiemenblech anschrauben.




                                                                             39
Im Laufenden Betrieb den Spiegel so in der Nut positionieren, sodass die
Projektion hell und gleichmäßig ausgeleuchtet ist. Der Spiegel schließt
normalerweise mit der linken Wand bündig ab (Pfeil).



21. Deckel




                                                         Keine
                                                        Schraube




Deckel mit fehlender Bohrung über dem Controllerboard positionieren und 19mm x
2,5mm Schrauben eindrehen.




                                   FERTIG




         Der Beamer schaltet sich nach 10 Sekunden aus, sofern er kein Signal
         bekommt. Das heisst, schaltet man z.B. den DVD Player aus, geht auch
         der Beamer nach 10 Sekunden aus. Man kann ihn erst wieder
         einschalten, wenn die Lampe abgekühlt ist (ca. 3 min).

Um einen Eingang zu wählen (DVI, VGA, S-Video, AV, HDMI) muss zuerst auf
MODE gedrückt und mit der Taste nach rechts bestätigt werden.

Das kleine Panel mit den Tastern wird nicht benötigt, kann aber mit dem
beiligenden Kabel angeschlossen werden.



                                                                           40

Weitere ähnliche Inhalte

Andere mochten auch

Turismo de las americas perez cl avijo
Turismo de las americas perez cl avijoTurismo de las americas perez cl avijo
Turismo de las americas perez cl avijo
Sergio Blanché

Die GND und ihr Weg in das Semantic Web
Die GND und ihr Weg in das Semantic WebDie GND und ihr Weg in das Semantic Web
Die GND und ihr Weg in das Semantic Web
Alexander Haffner

Texto Expositivo
Texto ExpositivoTexto Expositivo
Texto Expositivo
brian_gonzalez

Para pensar hoy
Para pensar hoyPara pensar hoy
Para pensar hoy
Ana Lucía Colala Troya

T11 Rentabilidad
T11 RentabilidadT11 Rentabilidad
T11 Rentabilidad
t 2

So werden SIe zukunftsfaehig
So werden SIe zukunftsfaehigSo werden SIe zukunftsfaehig
So werden SIe zukunftsfaehig
mediacomrheinmain

Das Neue Weg
Das Neue WegDas Neue Weg
Das Neue Weg
Kaan Kalkan

Ejemplo1
Ejemplo1Ejemplo1
Ejemplo1
guest38e26f

Mesa taller cortos ce rp centro agosto 2012
Mesa taller cortos ce rp centro agosto 2012Mesa taller cortos ce rp centro agosto 2012
Mesa taller cortos ce rp centro agosto 2012
Sergio Blanché

TravelWorldOnline Mediakit Februar 2015
TravelWorldOnline Mediakit Februar 2015TravelWorldOnline Mediakit Februar 2015
TravelWorldOnline Mediakit Februar 2015
Monika Fuchs

Sesion4
Sesion4Sesion4
Sesion4
gueste178ae

Turismo de las americas meirana buchelt
Turismo de las americas meirana bucheltTurismo de las americas meirana buchelt
Turismo de las americas meirana buchelt
Sergio Blanché

Orientacion Andujar Congeso De AlmeríA
Orientacion Andujar Congeso De AlmeríAOrientacion Andujar Congeso De AlmeríA
Orientacion Andujar Congeso De AlmeríA
ginesciudadreal

Santosincorruptos
SantosincorruptosSantosincorruptos
Santosincorruptos
tomasph

IN2N – Idee, Produkte und Kooperationsmodelle
IN2N – Idee, Produkte und KooperationsmodelleIN2N – Idee, Produkte und Kooperationsmodelle
IN2N – Idee, Produkte und Kooperationsmodelle
Alexander Haffner

Projektvorstellung Food Fun Fitness Pilgernamelsterradweg
Projektvorstellung Food Fun Fitness PilgernamelsterradwegProjektvorstellung Food Fun Fitness Pilgernamelsterradweg
Projektvorstellung Food Fun Fitness Pilgernamelsterradweg
food fun fitness

Papel de la_energia_en_los_sistemas_materiales
Papel de la_energia_en_los_sistemas_materialesPapel de la_energia_en_los_sistemas_materiales
Papel de la_energia_en_los_sistemas_materiales
jlcastilloch

Autopendata20120229
Autopendata20120229Autopendata20120229
Autopendata20120229
STIinnsbruck


Andere mochten auch (20)

Turismo de las americas perez cl avijo
Turismo de las americas perez cl avijoTurismo de las americas perez cl avijo
Turismo de las americas perez cl avijo

Die GND und ihr Weg in das Semantic Web
Die GND und ihr Weg in das Semantic WebDie GND und ihr Weg in das Semantic Web
Die GND und ihr Weg in das Semantic Web

Planspiel Energie
Planspiel EnergiePlanspiel Energie
Planspiel Energie

Texto Expositivo
Texto ExpositivoTexto Expositivo
Texto Expositivo

Gbt.Dzi.04.2009 Part3
Gbt.Dzi.04.2009 Part3Gbt.Dzi.04.2009 Part3
Gbt.Dzi.04.2009 Part3

Para pensar hoy
Para pensar hoyPara pensar hoy
Para pensar hoy

T11 Rentabilidad
T11 RentabilidadT11 Rentabilidad
T11 Rentabilidad

So werden SIe zukunftsfaehig
So werden SIe zukunftsfaehigSo werden SIe zukunftsfaehig
So werden SIe zukunftsfaehig

Das Neue Weg
Das Neue WegDas Neue Weg
Das Neue Weg

Ejemplo1
Ejemplo1Ejemplo1
Ejemplo1

Mesa taller cortos ce rp centro agosto 2012
Mesa taller cortos ce rp centro agosto 2012Mesa taller cortos ce rp centro agosto 2012
Mesa taller cortos ce rp centro agosto 2012

TravelWorldOnline Mediakit Februar 2015
TravelWorldOnline Mediakit Februar 2015TravelWorldOnline Mediakit Februar 2015
TravelWorldOnline Mediakit Februar 2015

Sesion4
Sesion4Sesion4
Sesion4

Turismo de las americas meirana buchelt
Turismo de las americas meirana bucheltTurismo de las americas meirana buchelt
Turismo de las americas meirana buchelt

Orientacion Andujar Congeso De AlmeríA
Orientacion Andujar Congeso De AlmeríAOrientacion Andujar Congeso De AlmeríA
Orientacion Andujar Congeso De AlmeríA

Santosincorruptos
SantosincorruptosSantosincorruptos
Santosincorruptos

IN2N – Idee, Produkte und Kooperationsmodelle
IN2N – Idee, Produkte und KooperationsmodelleIN2N – Idee, Produkte und Kooperationsmodelle
IN2N – Idee, Produkte und Kooperationsmodelle

Projektvorstellung Food Fun Fitness Pilgernamelsterradweg
Projektvorstellung Food Fun Fitness PilgernamelsterradwegProjektvorstellung Food Fun Fitness Pilgernamelsterradweg
Projektvorstellung Food Fun Fitness Pilgernamelsterradweg

Papel de la_energia_en_los_sistemas_materiales
Papel de la_energia_en_los_sistemas_materialesPapel de la_energia_en_los_sistemas_materiales
Papel de la_energia_en_los_sistemas_materiales

Autopendata20120229
Autopendata20120229Autopendata20120229
Autopendata20120229


Ähnlich wie Hd Beamer

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2
Edward Tuttle

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2
elmeansthe

145 pdfsam unlock-buchauszug
145 pdfsam unlock-buchauszug145 pdfsam unlock-buchauszug
145 pdfsam unlock-buchauszug
davetsbass

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY
Christoph Huetten

Emf2174 ib _can addressing aif module__v3-0__de_en_fr
Emf2174 ib _can addressing aif module__v3-0__de_en_frEmf2174 ib _can addressing aif module__v3-0__de_en_fr
Emf2174 ib _can addressing aif module__v3-0__de_en_fr
Charles Santos

Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2
VincentS14

Leitfaden test stromquelle[1]
Leitfaden test stromquelle[1]Leitfaden test stromquelle[1]
Leitfaden test stromquelle[1]
chrissoule72

Jak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowaJak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowa
skleporac

Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007
Batz -Leuchtsysteme & Handels GmbH

Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)
VincentS14


Ähnlich wie Hd Beamer (13)

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2

Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2Beschreibung zentaurus rev.1.2
Beschreibung zentaurus rev.1.2

145 pdfsam unlock-buchauszug
145 pdfsam unlock-buchauszug145 pdfsam unlock-buchauszug
145 pdfsam unlock-buchauszug

DL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EYDL3LAC-Antennenkoppler by DK8EY
DL3LAC-Antennenkoppler by DK8EY

Et Platinen Protokoll
Et Platinen   ProtokollEt Platinen   Protokoll
Et Platinen Protokoll

Emf2174 ib _can addressing aif module__v3-0__de_en_fr
Emf2174 ib _can addressing aif module__v3-0__de_en_frEmf2174 ib _can addressing aif module__v3-0__de_en_fr
Emf2174 ib _can addressing aif module__v3-0__de_en_fr

Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition) - Version 2

Led stripev4
Led stripev4Led stripev4
Led stripev4

Leitfaden test stromquelle[1]
Leitfaden test stromquelle[1]Leitfaden test stromquelle[1]
Leitfaden test stromquelle[1]

Jak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowaJak zamontowac-oswietlenie-instrukacja-szczegolowa
Jak zamontowac-oswietlenie-instrukacja-szczegolowa

Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007Batz Leuchtsysteme Katalog 2007
Batz Leuchtsysteme Katalog 2007

Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)
Dokumentation EMV-Messtechnik (TI-PMLK Würth Elektronik Edition)

radio
radioradio
radio


Hd Beamer

  • 1. HD Beamer Bauanleitung Gesamtbauzeit: 4 Stunden Ich hatte sehr viel Spaß den Beamer aufzubauen. Allerdings hat mich der Aufbau etwas mehr Zeit gekostet, da ich Feinheiten und ein paar kleine Kniffe erarbeitet habe. Aus diesem Grund habe ich diese Anleitung verfasst, um anderen Interessierten einen leichten Aufbau zu ermöglichen. Viel Spaß beim Basteln. Es lohnt sich! Verwendet habe ich die Sets von www.diy-beamer.net: 1x Optik-Set 1x Gehäuse-Set 1x Licht-Set 1x Elektronik-Set Inhalt 01 Lackieren 02 02 Anschlussblende 03 03 230V Kabel 04 04 12V Netzteil 06 05 Controllerboard 08 06 AN / AUS per Fernbedienung 09 07 LTS – Lüfter Temperatur Steuerung 12 08 LTS und AN/AUS Schaltung verbinden 15 09 Controllerboard einbauen 16 10 Gehäuse 19 11 Einbau der Elektronik 20 12 Verkabelung 21 13 Fertigstellung des Gehäuses 23 14 Einbau der Lampe und des IR Filters 24 15 Einbau der 1. Fresnellinse 26 16 Einbau des LCDs 28 17 Einbau der 2. Fresnellinse 32 18 Spiegel 33 19 Objektiv 35 20 Kiemenblech 38 21 Deckel 40
  • 2. 1. Lackieren Alle Holzteile mit schwarzer Farbe lackieren zur Verminderung von Sreulicht im Beamer. Das Lackieren ist nicht unbedingt notwendig, wird aber empfohlen. Außerdem sieht es lackiert auch besser aus. Fertig lackierte Bauteile. 2
  • 3. 2. Anschlussblende Kaltgerätebuchse Cinch S-Video IR Die Cinchbuchse muss gelötet werden (alternativ kann das Panel eingesägt werden, um das Kabel hindurchzuführen. Der IR Empfänger wird mit Heisskleber, die S-Video- (Blechschraube 6,5mm) und Kaltgerätebuchse (Kreuz 3x8mm, Mutter M3). IR Cinch S-Video Kaltgerätebuchse Blick von Vorne. 3
  • 4. 3. 230V Kabel Ein 220cm langes blaues Kabel liegt bei. Von diesem werden wie angegeben die jeweiligen Längen runtergeschnitten. Die 3 Steckverbindungen auf 3x 20cm lange Kabelstücke klemmen. Alternativ sehen die Flachsteckverbindungen so aus. Diese werden analog aufgeschoben und zusammengequetscht (Pfeil). 4
  • 5. 4. 12V Netzteil Das Kabel nach 30cm abtrennen. Netzteil mit Schlitzschraubendreher öffnen 5
  • 6. Weiße Kabel auslöten. 20cm lange blaue Kabelstücke (nicht die mit Flachsteckverbindern) anlöten. 6
  • 7. Pins abknipsen. Durch Erhitzen mit dem Lötkolben lassen sich die Stifte leicht lösen. Blaue Kabel durch die Löcher führen und Netzteil mit Heisskleber verschließen. 7
  • 8. 5. Controllerboard Controllerboard 12V Buchse 12V Buchse auslöten 8
  • 9. Vorher Nachher + - 2x Kabel der Länge 20cm für die 12V Stromversorgung anlöten. Als Kabel können die vom abgetrennten Stecker des 12V Netzteils verwendet werden. Alternativ dient jede übliche Litze oder Kabelreste. 6. AN / AUS per Fernbedienung Wofür ist das gut? Mit dieser kleinen Schaltung kann man den kompletten Beamer per Fernbedienung ein- und ausschalten. Relais Diode 9
  • 10. Wichtig: Weißer Ring auf der Diode zeigt nach unten. 2x Kabel der Länge 20cm anlöten. BS170 Transistor 1x Kabel der Länge 25cm an einen der beiden BS170 Transistoren anlöten. Das Kabel wird am mittleren Pin gelötet, die Schrift des Transistors zeigt bei allen folgenden Fotos nach oben. Fertig angelötetes Kabel. 10
  • 11. Relais Transistor Mit einem weiteren 20cm langen Kabel wird der rechte untere Pin des Relais’ mit dem linken Pin des Transistors’ (Schrift zeigt nach oben) verbunden. Eines der 3x Kabel mit Flachsteckverbindung wie auf dem Foto an das Relais anlöten. 11
  • 12. 7. LTS – Lüfter Temperatur Steuerung Diese kleine Steuerung lässt die Lüfter langsam anlaufen, sobald der Beamer eine Temperatur über 40° Celsius erreicht. Kühlt er wieder unter diesen Wert ab, schalten sich die Lüfter automatisch ab. Widerstand Transistor Am 2. Transistor den Widerstand an die beiden unteren Pins anlöten. Die Beschriftung des Transistors zeigt wieder nach oben. Temperatursensor Temperatursensor an 2x 30cm lange Kabel anlöten. 12
  • 13. Eines der Kabel (egal welches) vom Temperatursensor an den mittleren Pin des Transistors löten. Bei den beiden Lüftern das gelbe Kabel auslöten oder einfach abtrennen. Stecker abtrennen. 13
  • 14. Fertig preparierte Lüfter. Kabel von den Lüftern Temperatursensor Widerstand mit Transistor Die beiden roten Lüfterkabel zusammen an das übrige Kabel des Temperatur- sensors löten. Die beiden schwarzen Lüfterkabel an den oberen Pin des Transistors (Schrift zeigt nach oben) löten. 14
  • 15. So soll es aussehen. 8. LTS und AN/AUS Schaltung verbinden Jetzt wird’s ein bisschen tricky – die beiden Schaltungen (LTS und AN/ AUS) werden miteinander verbunden: LTS AN / AUS Kabel von Temperatur -sensor Kabel zum Relais Kabel von den Lüftern Kabelstück Wichtig: Die Schrift des linken Transistors zeigt nach oben; die Schrift des rechten Transistors zeigt nach unten. 15
  • 16. 9. Controllerboard einbauen Das schwarze Kabel des 12V Netzteils wird nun betrachtet: Das innen laufende Kabel ist der Pluspol und wird mit dem roten Kabel vom Pluspol des Controllerboards und einem weiteren 20cm langen Kabel verlötet. Das außen laufende Kabel ist der Minuspol und wird mit den übrigen beiden Litzen verlötet. Die Schrauben (blaue Markierung) werden von den beiden Anschlüssen (DVI, VGA) herausgedreht. freie Kabel 16
  • 17. Das Controllerboard wird nun in das Panel gesteckt und mit den 4 Schrauben des VGAs und DVIs fixiert. freies Kabel rot Kabel zu den Lüftern freies Kabel schwarz Die beiden freien Kabel werden im folgenden an die LTS / AN/AUS Schaltung ge- lötet, sodass die Lüfter und das Controllerboard mit Strom versorgt werden. Die Lötstellen können nun mit Klebeband isoliert werden. 2 freie Kabel Kabel zum Relais 2 Pins unbelegt Cinch und S-Video Stecker (gelber Kreis) 17
  • 18. LVDS Kabel Weißer Punkt Stecker IR Empfänger Der LVDS Stecker wird wie im Foto positioniert – auf den weißen Punkt am Stecker achten. LVDS Blaue freie Kabel So sieht es fertig angeschlossen aus. 18
  • 19. 10. Gehäuse Lichtblende zeigt nach links Bodenplatte mit Nut 132mm 20mm 122mm Bitte darauf achten hier genau zu arbeiten. Blech auf die Rückseite mittig schrauben. Zwischen Blech und Rückwand kommt eine Unterlegscheibe. Die Rückwand (langes Seitenteil mit Lüfterlöchern und Panelloch) mit der Rückseite zusammenstecken und verschrauben. 19
  • 20. Das Blech dient dem Hitzeschutz. Der Reflektor reflektiert nur das sichtbare Licht, IR Strahlung wird nach hinten durchgelassen und von dem Blech aufgenommen. 11. Einbau der Elektronik Lüfter und Netzteil von Außen durch den Schlitz durchreichen und mit den restlichen 8x Blechschrauben der Länge 6,5mm befestigen. Fertig eingebautes Controllerboard. 20
  • 21. Die Lüfter werden bündig mit der Außenwand in die Fräsungen gesteckt. Dabei auf die Einbaurichtung der Lüfter achten: Der Linke bläst die warme Luft nach Außen; der Rechte kalte Luft hinein. 12. Verkabelung 2x blaue Kabel der Länge 50cm mit Lüsterklemme an den G12 Sockel anschließen. 21
  • 22. G12 EVG G12 Sockel wird mit EVG (=elektronisches Vorschaltgerät) verbunden. Kabel 2 Kabel zum Relais Kabel 1 Verkabelung am EVG Kabel 2 Kabel vom Relais EVG Kabel 1 und Kabel 12V Netzteil 22
  • 23. Um die Kabel in das EVG zu stecken, muss der weiße Stift mit einem Schraubendreher gedrückt werden. EVG, 12V Netzteil und Relais wie im Foto zu sehen mit Heisskleber festkleben. 13. Fertigstellung des Gehäuses Seitenteil Vorderseite Vorderseite und Seitenteil zusammenstecken und anschrauben. 23
  • 24. 14. Einbau der Lampe und des IR Filters Reflektor Gewinde- stange Lampe Gewinde- stange Reflektor und Lampe einbauen. Den Reflektor mit 2x Gewindestangen festspannen. 24
  • 25. Gewinde- stange Kondensor Kondensor einsetzen und mit 1x Gewindestange leicht festspannen. 35x20mm 47x114mm 246x20mm Hölzchen wie im Foto positionieren und IR Glas einsetzen. 25
  • 26. 246x39mm Kleine Kerbe für Kabel einsägen oder einfeilen. 15. Einbau der 1. Fresnellinse Die Fresnellinsen haben verschiedene Brennweiten. Um diese zu bestimmen wird wie folgt vorgegangen: Geriffelte Seite der Fresnelbrennweite Richtung Deckenlampe halten und den Abstand zum Tisch solange verändern, bis eine scharfe Projektion der Glühbirne zu sehen ist. Mit der 2. Fresnellinse analog verfahren. Die Fresnel mit dem geringeren Abstand zum Tisch hat die kleinere Brennweite. 26
  • 27. 246x32mm 23x19mm Fresnel mit kleiner Brennweite 23x28mm 21x13mm 30x13mm Halterungen wie im Foto zu sehen einsetzen. Die glatte Seite der Linse zeigt zur Linse. 23x28mm 30x13mm 27
  • 28. 16. Einbau des LCDs LCD 2 Folienlaschen wegziehen und mit Plastikfolie abziehen Lösen der jeweils 2 seitlichen Kreuzschrauben. 28
  • 29. Leichtes Aufbiegen des Rahmens um LED herauszunehmen (nicht die Laschen am Flachbandkabel lösen. LCD Controllerboard aus Laschen nehmen. 29
  • 30. Hintergrundbeleuchtung LCD Nun kann das LCD von der Hintergrundbeleuchtung getrennt werden. 246mm x 33mm Gummi auf Holz kleben und bündig abschneiden. 30
  • 31. 30x121mm 19x121mm 26x17mm Holzblende 36x17mm 240x17mm 3mm stark LCD Die seitliche 19x121mm Halterung wird mit der Kerbe nach unten eingesetzt und das Kabel vom G12 Lampensockel durchgeführt. Die 3mm starke Blende wird an den kleinen linken and rechten Unterteilen 26x17mm und 36x17mm) mit etwas Heißkleber festgeklebt. Diese Blende ist wichtig damit später kein Streulicht auf der Projektion zu sehen ist. Feine Kabel Den LVDS Stecker so einstecken, dass die feinen Kabel wie im Foto oben sind. 31
  • 32. Holz mit Gummi LCD von oben ohne Druck einschieben wie im Foto zu sehen. Danach die obere Abdeckung (Holzteil mit Gummi) mit dem Gummi zum LCD gerichtet aufsetzen. 17. Einbau der 2. Fresnellinse 23x128mm 30x13mm 21x13mm 2. Fresnel mit größerer Brennweite analog der Ersten einbauen. Geriffelte Seite der Fresnel zeigt zum LCD. Anstatt der Seitenteile 23x19mm und 23x28mm wie bei der 1. Fresnel, wird nun nur ein 23x128mm Teil an der Lüfterseite verwendet. 32
  • 33. 18. Spiegel Spiegelhalterung Spiegelseite mit blauer Folie Abgeschrägte Seite Spiegel in die Halterung wie im Foto einschieben. Unterlage Vor dem Kleben den Spiegel mit einem Hölzchen unterlegen, sodass dieser genau in der in der Halterung positioniert ist. 33
  • 34. Spiegel von unten und oben festkleben. Kurz über der der Klebespur die blaue Folie mit einem Cutter durchtrennen. 34
  • 35. 19. Objektiv Filz auf Holzring kleben und überstehenden Rest abschneiden. So soll es aussehen. 35
  • 36. Objektiv einschrauben. Objektiv in Objektivrohr einfügen. 36
  • 37. Objektiv wie im Foto im Objektivrohr positionieren an der gepfeilten Stelle die Ösenschrauben eindrehen. Die Schrauben nur bis zum Ende ihres Gewindes eindrehen, da sonst das Objektiv beschädigt wird. Fertig für den Einbau 37
  • 38. Objektivrohr in das Gehäuse stecken. 20. Kiemenblech 210x10mm 115x10mm 105x10mm 115x10mm 38
  • 39. 4 Hölzchen wie im Foto mit ein wenig Klebstoff auf dem Gehäuse fixieren. Die 6 Bohrungen des Kiemenblechs mit einem Stift auf das Holzgerüst übertragen und dieses dann zur Gehäuserückwand vorbohren. Kiemenblech anschrauben. 39
  • 40. Im Laufenden Betrieb den Spiegel so in der Nut positionieren, sodass die Projektion hell und gleichmäßig ausgeleuchtet ist. Der Spiegel schließt normalerweise mit der linken Wand bündig ab (Pfeil). 21. Deckel Keine Schraube Deckel mit fehlender Bohrung über dem Controllerboard positionieren und 19mm x 2,5mm Schrauben eindrehen. FERTIG Der Beamer schaltet sich nach 10 Sekunden aus, sofern er kein Signal bekommt. Das heisst, schaltet man z.B. den DVD Player aus, geht auch der Beamer nach 10 Sekunden aus. Man kann ihn erst wieder einschalten, wenn die Lampe abgekühlt ist (ca. 3 min). Um einen Eingang zu wählen (DVI, VGA, S-Video, AV, HDMI) muss zuerst auf MODE gedrückt und mit der Taste nach rechts bestätigt werden. Das kleine Panel mit den Tastern wird nicht benötigt, kann aber mit dem beiligenden Kabel angeschlossen werden. 40
