- 1. e i nm i d w e s c o - u n t e r n e h m e n NORDIC AIR FILTRATION SPEZIALISIERTE INDUSTRIELLE FILTRATION FÜR EINE BREITE PALETTE AN INDUSTRIEN Industrielle Filtrationslösungen We take the dust out of industryTM DEUTSCH

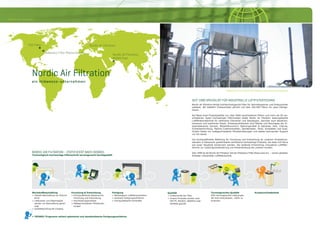

- 2. SEIT 1990 SPEZIALISTFÜR INDUSTRIELLE LUFTFILTERTECHNIK Nordic Air Filtration fertigt hochtechnologische Filter für Vertriebspartner und Erstausrüster weltweit. Wir beliefern Erstausrüster jährlich mit über 200.000 Filtern für neue Filterge- häuse. Auf Basis einer Produktpalette von über 4000 verschiedenen Filtern und mehr als 20 ver- schiedenen Typen hochwertiger Filtermedien bietet Nordic Air Filtration leistungsstarke Luftfiltrationstechnik für zahlreiche Industrien und Staubtypen, darunter auch abrasiven, toxischen und explosiven Staub. Schwerpunktbereich sind Stäube und Rauchgase der In- dustriebereiche Zement, Metall/Aluminium, Nahrungsmittel & Getränke, Holz, Chemie, Pulverbeschichtung, Plasma-/Laserschneiden, Sandstrahlen, Textil, Schweißen und Guss. Zudem bieten wir maßgeschneiderte Filtrationslösungen und stellen technischen Support vor Ort bereit. Die hochqualifizierte Abteilung für Forschung und Entwicklung an unserem Produktions- standort in Dänemark gewährleistet zertifizierte hochwertige Produkte, die stets mit Fokus auf unser Hauptziel konstruiert werden: Die laufende Entwicklung innovativer Luftfilter- technik zur Leistungsverbesserung und Kostensenkung bei unseren Kunden. Seit 1998 ist die Nordic Air Filtration Teil der Midwesco Filter Resources Inc. – einem globalen Anbieter industrieller Luftfiltertechnik. Nordic Air Filtration TDC Filter Midwesco Filter Resources, Inc. Nordic Air Filtration Nordic Air Filtration Werkstoffbeschaffung > Globale Beschaffung von Rohma- terial > Lieferanten und Materialgüte werden vor Beschaffung geneh- migt > Qualitätsprüfung bei Eingang Forschung & Entwicklung > Hochqualifizierte Abteilung für Forschung und Entwicklung > Hochleistungsprodukte > Maßgeschneiderte Filtrationslö- sungen Fertigung > Werkseigene Luftfilterproduktion > Schlanke Fertigungsverfahren > Hochqualifizierte Fachkräfte Qualität > Endkontrolle der Filter > Unsere Produkte werden nach EN779, EN1822, ARAMCO oder ASHRAE geprüft Kundenzufriedenheit NORDIC AIR FILTRATION – ZERTIFIZIERT NACH ISO9001 Technologisch hochwertige Filtertechnik termingerecht bereitgestellt Nordic Air Filtration, Middle East Termingerechte Qualität 95% termingerechte Lieferungen Wir sind entschlossen, 100% zu erreichen. = ISO9001 Programm sichert optimierte und standardisierte FertigungsverfahrenISO ISO ISO ! ISOISO ISO ISO ISO ! ISOISO ISO ISO ISO ! ISOISO ISO ISO ISO ! ISOISO ISO ISO ISO ! ISOISO ISO ISO ISO ! ISOISO ISO Filtertechnik von Nordic Air Filtration wird weltweit eingesetzt. ein midwesco-unternehmen

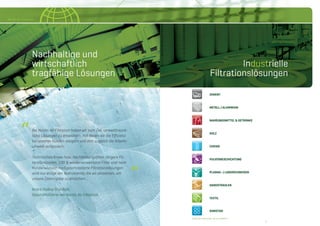

- 3. 4 54 5 NordicAir Filtration “ ZEMENT METALL / ALUMINIUM NAHRUNGSMITTEL & GETRÄNKE HOLZ CHEMIE PULVERBESCHICHTUNG PLASMA- / LASERSCHNEIDEN SANDSTRAHLEN TEXTIL Industrielle Filtrationslösungen Bei Nordic Air Filtration haben wir zum Ziel, umweltfreund- liche Lösungen zu entwickeln, mit denen wir die Effizienz bei unseren Kunden steigern und dort zugleich die Arbeits- umwelt verbessern. Technisches Know-how, Hochleistungsfilter, längere Fil- terstandzeiten, 100 % wiederverwertbare Filter und nach Kundenwunsch maßgeschneiderte Filtrationslösungen sind nur einige der Instrumente, die wir einsetzen, um unsere Zielvorgabe zu erreichen… André Radley Grundahl, Geschäftsführer der Nordic Air Filtration Nachhaltige und wirtschaftlich tragfähige Lösungen ” Einige der Industrien, die wir beliefern SONSTIGE

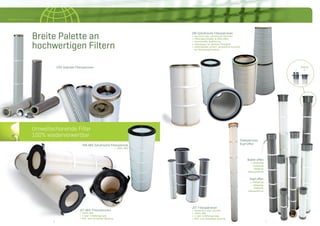

- 4. 6 76 7 NordicAir Filtration Breite Palette an hochwertigen Filtern DIN Zylindrische Filterpatronen > Konische oder zylindrische Patronen > Offen/geschlossen & offen/offen > Geschweißte Ausführung > Helixdesign für stärkere Festigkeit > Außenbänder sichern verbesserte Dynamik bei Reinigung/Pulsation DIN ABS Zylindrische Filterpatrone > 100% ABS Umweltschonende Filter 100% wiederverwertbar JET ABS-Filterpatronen > 100% ABS > 3 oder 4 Befestigungen > Roh- und reinseitige Wartung CRD Gewinde Filterpatronen 777 Boden offen > Rohseitig - reinseitig Seitliche Herausnahme Kopf offen > Rohseitig - reinseitig Seitliche Herausnahme Stahlpatrone, Kopf offen Einbau 1. 2. JET-Filterpatronen > Aluminium oder verzinkt > 100% ABS > 3 oder 4 Befestigungen > Roh- und reinseitige Wartung JET ABS-Filterpatronen > 100% ABS

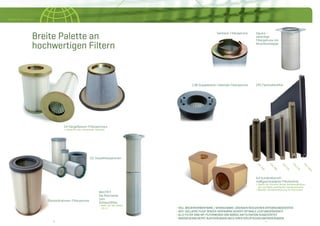

- 5. 8 98 9 NordicAir Filtration CPC 420 CPC 498 CPC 520 CPC 630 CPC 1050 Breite Palette an hochwertigen Filtern CPC Flachzellenfilter CH Hängeflansch-Filterpatronen > Konische oder zylindrische Patronen Auf Kundenwunsch maßgeschneiderte Filtertechnik > Nordic Air Filtration fertigt Sonderausführun- gen auf Basis spezifischer Kundenwünsche >Beispiel: Sonderausführung für Plymovent Square – viereckige Filterpatrone mit Verschlusskappe Twistlock-Filterpatrone CJW Doppelbolzen-Gewinde-Filterpatrone > VOLL WIEDERVERWERTBARE / VERASCHBARE LÖSUNGEN REDUZIEREN ENTSORGUNGSKOSTEN > ANTI-COLLAPSE PLEAT SPACER-VERFAHREN SICHERT OPTIMALE LEISTUNGSFÄHIGKEIT > ALLE FILTER SIND MIT FILTERMEDIEN VON NORDIC AIR FILTRATION AUSGESTATTET > MASSGESCHNEIDERTE AUSFÜHRUNGEN NACH IHREN SPEZIFISCHEN ANFORDERUNGEN CS-Staubfilterpatronen Steckaufnahmen-Filterpatrone MULTIFIT. Die Alternative zum Schlauchfilter > Mehr auf den Seiten 10-11

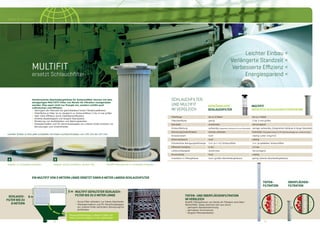

- 6. 10 1110 11 NordicAir Filtration Leichter Einbau < Verlängerte Standzeit < Verbesserte Effizienz < Energiesparend < MULTIFIT TIEFEN- UND OBERFLÄCHENFILTRATION IM VERGLEICH Multifit-Filterpatronen von Nordic Air Filtration sind Ober- flächenfilter. Diese zeichnen sich aus durch > geringere Staubansammlung > geringeren Druckverlust > längere Filterstandzeiten HERKÖMMLICHE SCHLAUCHFILTER SCHLAUCHFILTER UND MULTIFIT IM VERGLEICH MULTIFIT GEFALTETE SCHLAUCHFILTERPATRONE Adapter in Lochplatte einsetzen. Adapter sichert perfekten, dichten Sitz. Multifit-Filterpatrone in Lochplatte einsetzen. A B C Filterlänge bis zu 8 Meter bis zu 2 Meter Filteroberfläche gering 2 bis 3-mal größer Standzeit annehmbar hervorragend Einbau/Wartung aufwendig (separates Gehäuse & kurze Standzeit) weniger aufwendig (integriertes Gehäuse & lange Standzeit) Abnutzung/Undichtheiten können auftreten lecksicher (Polyestermedium & PU-Verschlusskappe am unteren Ende) Emissionswert hoch niedrig (unter 2mg/m3) Stromverbrauch hoch niedrig Erforderliche Reinigungsluftmenge 5-6 l je 1 m2 Schlauchfilter 3-4 l je gefalteter Schlauchfilter Effiziente Pulsation 6 bar 3,5 bar Luftdurchlässigkeit annehmbar hervorragend Druckverlust hoch niedrig Investition in Filtergehäuse hoch (großes Abscheidergehäuse) gering (kleines Abscheidergehäuse) Leichter Einbau in eine jede Lochplatte mit einem Lochdurchmesser von 152 mm bis 167 mm. ersetzt Schlauchfilter Herkömmliche Abscheidergehäuse für Schlauchfilter können mit dem einzigartigen MULTIFIT-Filter von Nordic Air Filtration nachgerüstet werden. Dies spart nicht nur Energie ein, sondern erhöht auch Luftvolumen und Effizienz > Verringert die Filterzahl bei gleichbleibend hoher Filtrationseffizienz > Filterfläche je Filter ist im Vergleich zu Schlauchfiltern 2 bis 3-mal größer > Sehr hohe Effizienz durch Oberflächenfiltration > Erhöhte Beständigkeit und längere Standzeiten > Minderung von Ausfallzeiten und Wartungskosten > Polyestermedien und PU-Verschlusskappen am unteren Ende schützen vor Abnutzungen und Undichtheiten SCHLAUCH- FILTER BIS ZU 8 METERN MULTIFIT GEFALTETER SCHLAUCH- FILTER BIS ZU 2 METER LÄNGE > Kurze Filter erfordern nur kleine Abscheider > Polyestermedium und PU-Verschlusskappen am unteren Ende verhindern Abnutzung/Un- dichtheiten EIN MULTIFIT VON 2 METERN LÄNGE ERSETZT EINEN 6 METER LANGEN SCHLAUCHFILTER TIEFEN- FILTRATION OBERFLÄCHEN- FILTRATION 6 m 2 m Staubpartikelhaltiger Luftstrom fließt mit hoher Geschwindigkeit in den Abscheider

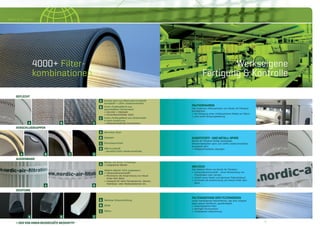

- 7. 12 1312 13 NordicAir Filtration 4000+ Filter- kombinationen GEFLECHT VERSCHLUSSKAPPEN AUSSENBAND DICHTUNG Inneres spiro aus Metal oder Kunststoff. Kunststoff = 100% wiederverwertbar Innen-/Außengeflecht aus geschweißtem Streckmetall > Verzinkt > Edelstahl > Pulverbeschichteter Stahl Innen-/Außengeflecht aus Streckmetall in Helix-Ausführung > Widerstandsfähige Konstruktion FALTVERFAHREN Die modernen Faltmaschinen von Nordic Air Filtration ermöglichen > die Fertigung einer umfangreichen Palette an Filtern > eine hohe Fertigungsleistung KUNSTSTOFF- UND METALL-SPIRO Nordic Air Filtration fertigt werkseigen Streckmetallgitter spiro und 100% wiederverwertbar kunststoff spiro > Maßgeschneiderte Lösungen WELTECH Das Weltech-Band von Nordic Air Filtration > ultraschallverschweißt – ohne Verwendung von Chemikalien oder Leimen > sichert einen festen und genauen Faltenabstand > minimiert die Ansammlung von Staub hinter dem Band FALTENABSTAND DER FILTERMEDIEN Unser werkeigenes Faltverfahren, das Anti-collapse pleat spacer-Verfahren, gewährleistet > leistungsstarke Filter > geringen Druckverlust > verbesserte Luftströmung Verzinkter Stahl Edelstahl Pulverbeschichtet ABS-Kunststoff - säurefrei/100% wiederverwertbar Bänder mit Ihrem Firmenlogo > Aufgeleimte Bänder Weltech-Bänder (FDA zugelassen) > Ultraschallverschweißt > Minimieren die Ansammlung von Staub hinter dem Band > Geeignet für hohe Temperaturen, Säuren, Hydrolyse- oder Alkalisubstanzen etc. Nahtlose Schaumdichtung EPDM Silikon A A B C D A B A B B C C A A A A C B B B B C C D Werkseigene Fertigung & Kontrolle + DER VON IHNEN BEVORZUGTE MEDIENTYP

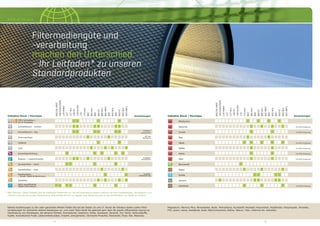

- 8. 14 1514 15 NordicAir Filtration Filtermediengüte und -verarbeitung machen den Unterschied - Ihr Leitfaden* zu unseren Standardprodukten Nähere Ausführungen zu den oben genannten Medien finden Sie auf den Seiten 16 und 17. Nordic Air Filtration bietet zudem Filtra- tionslösungen für zahlreiche weitere Staubtypen an, und unser Team berät Sie jederzeit gern über die jeweils effizienteste Lösung zur Handhabung von Staubtypen, die abrasive Partikel, Aminosäuren, Kadmium, Kohle, Gusseisen, Keramik, Ton, Kohle, Verbundstoffe, Kupfer, kosmetischen Puder, Lebensmittelzusätze, Graphit, anorganische, chemische Produkte, Eisenoxide, Eisen, Blei, Bleioxide, Magnesium, Marmor, Mica, Mineralwolle, Nylon, Phenylharze, Kunststoff, Polyester, Polyurethan, Polyethylen, Polypropylen, Porzellan, PVC, Quarz, Harze, Kieselerde, Soda, Natriumhydroxid, Stärke, Talkum, Titan, Vitamine etc. enthalten. Anmerkungen PrekoteTM erforderlich Off-line Reinigung PrekoteTM erforderlich feuchtig- keitsbeständig * Bitte beachten: Dieser Leitfaden gibt die empfohlene Medienwahl an. Die Berücksichtigung weiterer Faktoren wie etwa Umweltbelange, Feuchtigkeit u.a.m. erfordert eventuell eine andere Medienlösung. Bitte wenden Sie sich vor Abgabe Ihrer Bestellung stets an das Vertriebsteam von Nordic Air Filtration. Industrie Staub / Rauchgas 50% Schweißen / 50 % Schleifen Schweißrauch - trocken Schweißrauch - ölig Flammspritzen Gießerei Zink Pulverbeschichtung Plasma- / Laserschneiden Sandstrahlen – Sand Sandstrahlen – Glas Sandstrahlen – Email, Stahl & Aluminium Schleifen Nicht spezifizierter Staub ohne Rauch Industrie Staub / Rauchgas Anmerkungen Milchpulver Gewürze mit ATEX-Zulassung Zucker mit ATEX-Zulassung Reis Tabak mit ATEX-Zulassung Kaffee mit ATEX-Zulassung Kakao mit ATEX-Zulassung Mehl mit ATEX-Zulassung Baumwolle Papier Kreide Zement Holzstaub mit ATEX-Zulassung 600OIL-MIST 340HOCHTEMP. 136NANO 137 137ALU 138FH 138ALUFH 170 170ALU 800 800ALU 806 806FC 806ALU 806ANFC 900 900ALU 909 909FC 909ALU 909ANFC 600OIL-MIST 340HOCHTEMP. 136NANO 137 137ALU 138FH 138ALUFH 170 170ALU 800 800ALU 806 806FC 806ALU 806ANFC 900 900ALU 909 909FC 909ALU 909ANFC

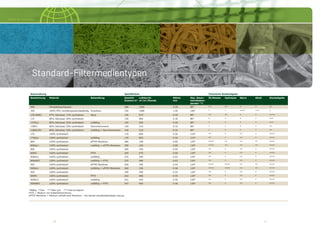

- 9. 16 1716 17 NordicAir Filtration Standard-Filtermedientypen Beschreibung Spezifikation Chemische Beständigkeit Bezeichnung Material Behandlung Gewicht Gramm/m2 Luftdurchl. m3 /m2 /Stunde Stärke mm Max. Dauer- betriebstem- peratur ° C Öl/Wasser Hydrolyse Säure Alkali Staubabgabe 600 Ölnebelabsorbierend - 300 1540 4.50 80° ** ** * * ** 340 100% PPS, hochtemperaturbeständig Kunstharz 330 1080 1.00 160° * * **** *** * 136 NANO 87% Zellulose/ 13% synthetisch Nano 136 870 0.40 80° ** ** * * **** 137 80% Zellulose/ 20% synthetisch - 130 640 0.39 80° * * * * *** 137ALU 80% Zellulose/ 20% synthetisch Leitfähig 140 560 0.40 80° * * * * *** 138FH 80% Zellulose/ 20% synthetisch Flammhemmend 140 510 0.32 80° * * * * ** 138ALUFH 80% Zellulose/ 20% synthetisch Leitfähig + flammhemmend 140 510 0.32 80° * * * * ** 170 100% synthetisch - 170 890 0.50 110° ** * ** * **** 170ALU 100% synthetisch Leitfähig 170 855 0.50 110° ** * ** * **** 800 100% synthetisch ePTFE-Membran 280 190 0.80 120° **** ** ** ** **** 800ALU 100% synthetisch Leitfähig + ePTFE-Membran 300 190 0.80 120° **** ** ** ** **** 806 100% synthetisch - 260 530 0.60 120° ** * ** * **** 806FC 100% synthetisch PTFE 260 470 0.60 120° ** * ** * **** 806ALU 100% synthetisch Leitfähig 270 490 0.62 120° ** * ** * **** 806ANFC 100% synthetisch Leitfähig + PTFE 270 480 0.62 120° ** * ** * **** 900 100% synthetisch ePTFE-Membran 240 290 0.54 120° **** **** ** ** **** 900ALU 100% synthetisch Leitfähig + ePTFE-Membran 260 230 0.58 120° **** **** ** ** **** 909 100% synthetisch - 240 490 0.55 120° ** * ** * **** 909FC 100% synthetisch PTFE 242 480 0.55 120° ** * ** * **** 909ALU 100% synthetisch Leitfähig 241 420 0.56 120° ** * ** * **** 909ANFC 100% synthetisch Leitfähig + PTFE 243 460 0.56 120° ** * ** * **** *Mäßig **Gut ***Sehr gut ****Hervorragend PTFE = Medium mit Außenbeschichtung ePTFE-Membran = Medium enthält eine Membran – die derzeit staubbeständigste Lösung

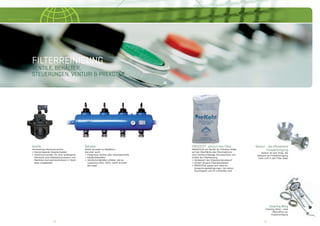

- 10. 18 1918 19 NordicAir Filtration VENTILE, BEHÄLTER, STEUERUNGEN, VENTURI & PREKOTE® FILTERREINIGUNG PREKOTE® schützt Ihre Filter PREKOTE® von Nordic Air Filtration bildet auf der Oberfläche des Filtermediums eine hochdurchlässige Schutzschicht und erhöht die Filterleistung > Verbessert den Staubkuchenabwurf > Sichert längere Filterstandzeiten > PREKOTE® eignet sich ideal für Anwendungsbedingungen, bei denen Feuchtigkeit und Öl vorhanden sind Ventile Hochwertige Membranventile: > Hervorragende Ansprechzeiten > Aluminiumventile; für eine verlängerte Standzeit sind Edelstahlschrauben und Membran korrosionsschützend in Textil- faser eingebettet Cleaning Wing Cleaning Wing – eine Alternative zur Pulsabreinigung > Hervorragende Ansprechzeiten Behälter Breite Auswahl an Behältern, darunter auch: > Integrierte Ventile oder Gewindeventile > Edelstahlbehälter > Sämtliche Behälter erfüllen die eu- ropäischen PED, ATEX, GOST-R-Anfor- derungen Venturi – die effizientere Pulsabreinigung Venturi ist eine Düse, die während der Pulsabreinigung mehr Luft in den Filter leitet

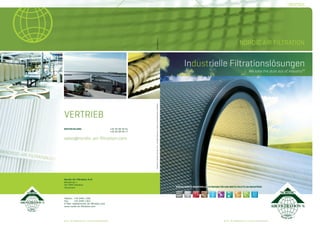

- 11. WW.NORDIC-AIR-FILTRATION.COM WW.NORDIC-AIR-FILTRATION.COM Nordic Air FiltrationA/S Bergenvej 1 DK-4900 Nakskov Dänemark Telefon: +45 5495 1390 Fax: +45 5495 1363 E-Mail: sales@nordic-air-filtration.com www.nordic-air-filtration.com e i n m i d w e s c o - u n t e r n e h m e n e i n m i d w e s c o - u n t e r n e h m e n NORDIC AIR FILTRATION SPEZIALISIERTE INDUSTRIELLE FILTRATION FÜR EINE BREITE PALETTE AN INDUSTRIEN VERTRIEB sales@nordic-air-filtration.com DEUTSCHLAND +45 50 89 49 01 +45 50 89 49 17 Industrielle Filtrationslösungen We take the dust out of industryTM DEUTSCH ©NordicAirFiltrationA/SMay2013.AllRightsReserved.IrrtümerundAuslassungenvorbehalten
