1. Climalife Contact
w w w . c l i m a l i f e . d e h o n . c o m
Das Ende von R-22 :
Ein Fluid,
das Kälte hervorruft
N°1September 2009
Seite 8
Die europäische Fachzeitschrift für thermische Anlagen
Preis: 2,50 €
Gesetzgebung Aktuelles Prozess
Seite 2
Case study
Rückgewinnung
Aufarbeitung,
Entsorgung :
Die Herangehens-
weise von Climalife
Das Ende
der H-FCKW :
Der letzte Termin
ist nah!
Seite 5Seite 3
Rückgewinnung :
Wahlmöglichkeiten,
Methoden und Vor-
sichtsmassnahmen
Umrüstung :
drei Beispiele
praktischer
Anwendungen

2. A partir du 01.01.2015 : interdiction
totale d’utiliser des HCFC en Euro-
pe.
Ein schlimmes Szenario…
Wie schlimm kann es unsere Gesellschaft
treffen, wenn Sie nicht jetzt etwas tun?
Stellen Sie sich den Stillstand aller Kühlsys-
teme angesichts der R22-Verknappung vor!
Nicht temperierte Büros, überhitzte Com-
puter-Server, stillgesetzte Nahrungsmittel-
industrien, geschlossene Läger! Außerdem
lahmgelegte Krankenhäuser und andere Ge-
sundheitseinrichtungen – das Potential an
Funktionsstörungen ist erschreckend!
22. September 2009: Tag 100 vor dem Ende
der teilhalogenierten Fluorchlorkohlen-
wasserstoffe (H-FCKW).
Für die Fachwelt der Kältetechnik und der
Klimatisierung beginnt ein neues Kapitel.
Ab 1. Januar 2010 wird die Verwendung von
H-FCKW verboten sein. Nur recycelte oder
regenerierte H-FCKW werden für die Instand-
haltung oder Wartung von Systemen bis 2014
erlaubt sein.
Als Erinnerung, heute wird die in Europa ge-
nutzte Menge an R-22 auf etwa 100.000 Ton-
nen geschätzt. Wir wissen schon jetzt, dass
die jährlichen Vorkehrungen zum Recycling
des R-22 bei weitem den Instandhaltungsbe-
darf nicht abdecken. Deswegen erweist sich
der Austausch dieses Kältemittels als nötiger
denn je zuvor.
Seit 2007 macht Climalife Sie auf diese Prob-
lematik aufmerksam und begleitet Sie in Ihrer
Wahl der möglichen Lösungen, ob es sich um
eine Umrüstung der Anlage, ein Retrofit oder
um eine Aufarbeitung des R-22 handelt.
Es stellt sich nur die Frage, ob genügend Ar-
beitskräfte verfügbar sind, um diese Lösun-
gen umzusetzen.
Reduzieren Sie die Risiken und handeln Sie
jetzt! Nichts zu tun ist keine Option!
Climalife Contact, die erste europäische
Fachzeitschrift für thermische Anlagen, bietet
Ihnen eine Bestandsaufnahme zum Ende der
H-FCKW. Finden Sie auf diesen Seiten die
geltende Gesetzgebung, konkrete Studien,
Neuigkeiten, Geschehnisse und vieles mehr.
Viel Spaß beim Lesen!
Alain Lelièvre-Damit
Koordinator von Climalife Europa
Leitartikel

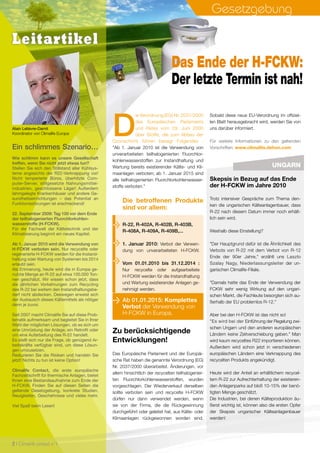

D
ie Verordnung (EG) Nr. 2037/2000
des Europäischen Parlaments
und Rates vom 29. Juni 2000
über Stoffe, die zum Abbau der
Ozonschicht führen besagt Folgendes :
"Ab 1. Januar 2010 ist die Verwendung von
unverarbeiteten teilhalogenierten Fluorchlor-
kohlenwasserstoffen zur Instandhaltung und
Wartung bereits existierender Kälte- und Kli-
maanlagen verboten; ab 1. Januar 2015 sind
alle teilhalogenierten Fluorchlorkohlenwasser-
stoffe verboten."
Zu berücksichtigende
Entwicklungen!
Das Europäische Parlament und der Europäi-
sche Rat haben die genannte Verordnung (EG)
Nr. 2037/2000 überarbeitet. Änderungen, vor
allem hinsichtlich der recycelten teilhalogenier-
ten Fluorchlorkohlenwasserstoffen, wurden
vorgeschlagen. Der Wiederverkauf derselben
sollte verboten sein und recycelte H-FCKW
dürfen nur dann verwendet werden, wenn
sie von der Firma, die die Rückgewinnung
durchgeführt oder geleitet hat, aus Kälte- oder
Klimaanlagen rückgewonnen worden sind.
Sobald diese neue EU-Verordnung im offiziel-
len Blatt herausgebracht wird, werden Sie von
uns darüber informiert.
Für weitere Informationen zu den geltenden
Vorschriften: www.climalife.dehon.com
R-22, R-402A, R-402B, R-403B,
R-408A, R-409A, R-409B,...
1. Januar 2010: Verbot der Verwen-
dung von unverarbeiteten H-FCKW.
Vom 01.01.2010 bis 31.12.2014 :
Nur recycelte oder aufgearbeitete
H-FCKW werden für die Instandhaltung
und Wartung existierender Anlagen ge-
nehmigt werden.
Die betroffenen Produkte
sind vor allem:
Gesetzgebung
Das Ende der H-FCKW:
Der letzte Termin ist nah!
Ab 01.01.2015: Komplettes
Verbot der Verwendung von
H-FCKW in Europa.
Ungarn
Skepsis in Bezug auf das Ende
der H-FCKW im Jahre 2010
Trotz intensiver Gespräche zum Thema den-
ken die ungarischen Kälteanlagenbauer, dass
R-22 nach diesem Datum immer noch erhält-
lich sein wird.
Weshalb diese Einstellung?
"Der Hauptgrund dafür ist die Ähnlichkeit des
Verbots von R-22 mit dem Verbot von R-12
Ende der 90er Jahre," erzählt uns Laszlo
Szalay Nagy, Niederlassungsleiter der un-
garischen Climalife-Filiale.
"Damals hatte das Ende der Verwendung der
FCKW sehr wenig Wirkung auf den ungari-
schen Markt, die Fachleute besorgten sich au-
ßerhalb der EU problemlos R-12."
Aber bei den H-FCKW ist das nicht so!
"Es wird bei der Einführung der Regelung zwi-
schen Ungarn und den anderen europäischen
Ländern keine Zeitverschiebung geben." Man
wird kaum recyceltes R22 importieren können.
Außerdem wird schon jetzt in verschiedenen
europäischen Ländern eine Verknappung des
recycelten Produkts angekündigt.
Heute wird der Anteil an erhältlichem recycel-
tem R-22 zur Aufrechterhaltung der existieren-
den Anlagenparks auf bloß 10-15% der benö-
tigten Menge geschätzt.
Die Industrien, bei denen Kälteproduktion äu-
ßerst wichtig ist, können also die ersten Opfer
der Skepsis ungarischer Kälteanlagenbauer
werden!
2 I Climalife contact n°1

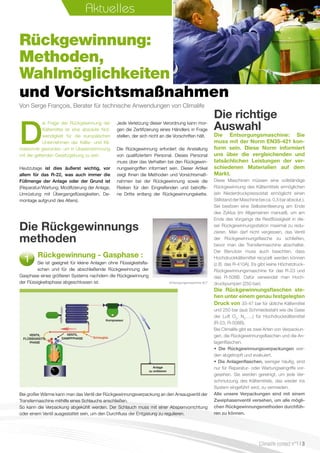

3. Die Entsorgungsmaschine: Sie
muss mit der Norm EN35-421 kon-
form sein. Diese Norm informiert
uns über die vergleichenden und
tatsächlichen Leistungen der ver-
schiedenen Materialien auf dem
Markt.
Diese Maschinen müssen eine vollständige
Rückgewinnung des Kältemittels ermöglichen
(ein Niederdruckpressostat ermöglicht einen
Stillstand der Maschine bei ca. 0,5 bar absolut.).
Sie besitzen eine Selbstentleerung am Ende
des Zyklus (im Allgemeinen manuell), um am
Ende des Vorgangs die Restflüssigkeit in die-
ser Rückgewinnungsstation maximal zu redu-
zieren. Man darf nicht vergessen, das Ventil
der Rückgewinnungsflasche zu schließen,
bevor man die Transfermaschine abschaltet.
Der Benutzer muss auch beachten, dass
Hochdruckkältemittel recycelt werden können
(z.B. das R-410A). Es gibt keine Höchstdruck-
Rückgewinnungsmaschine für das R-23 und
das R-508B. Dafür verwendet man Hoch-
druckpumpen (250 bar).
Die Rückgewinnungsflaschen ste-
hen unter einem genau festgelegten
Druck von 33-47 bar für übliche Kältemittel
und 250 bar (aus Schmiedestahl wie die Gase
der Luft O2
, N2
…..) für Hochdruckkältemittel
(R-23, R-508B).
Bei Climalife gibt es zwei Arten von Verpackun-
gen, die Rückgewinnungsflaschen und die An-
lagenflaschen.
• Die Rückgewinnungsverpackungen wer-
den abgetropft und evakuiert.
• Die Anlagenflaschen, weniger häufig, sind
nur für Reparatur- oder Wartungseingriffe vor-
gesehen. Sie werden gereinigt, um jede Ver-
schmutzung des Kältemittels, das wieder ins
System eingeführt wird, zu vermeiden.
Alle unsere Verpackungen sind mit einem
Zweiphasenventil versehen, um alle mögli-
chen Rückgewinnungsmethoden durchfüh-
ren zu können.
Rückgewinnung:
Methoden,
Wahlmöglichkeiten
D
ie Frage der Rückgewinnung der
Kältemittel ist eine absolute Not-
wendigkeit für die europäischen
Unternehmen der Kälte- und Kli-
matechnik geworden, um in Übereinstimmung
mit der geltenden Gesetzgebung zu sein.
Heutzutage ist dies äußerst wichtig, vor
allem für das R-22, was auch immer die
Füllmenge der Anlage oder der Grund ist
(Reparatur/Wartung, Modifizierung der Anlage,
Umrüstung mit Übergangsflüssigkeiten, De-
montage aufgrund des Alters).
Jede Verletzung dieser Verordnung kann mor-
gen die Zertifizierung eines Händlers in Frage
stellen, der sich nicht an die Vorschriften hält.
Die Rückgewinnung erfordert die Anstellung
von qualifiziertem Personal. Dieses Personal
muss über das Verhalten bei den Rückgewin-
nungseingriffen informiert sein. Dieser Artikel
zeigt Ihnen die Methoden und Vorsichtsmaß-
nahmen bei der Rückgewinnung sowie die
Risiken für den Eingreifenden und betroffe-
ne Dritte entlang der Rückgewinnungskette.
Sie ist geeignet für kleine Anlagen ohne Flüssigkeitsfla-
schen und für die abschließende Rückgewinnung der
Gasphase eines größeren Systems nachdem die Rückgewinnung
der Flüssigkeitsphase abgeschlossen ist.
Die Rückgewinnungs
methoden
Rückgewinnung - Gasphase :
Aktuelles
Die richtige
Auswahl
Climalife contact n°1 I 3
Entsorgungsmaschine XLT
und Vorsichtsmaßnahmen
Von Serge François, Berater für technische Anwendungen von Climalife
Bei großer Wärme kann man das Ventil der Rückgewinnungsverpackung an den Ansaugventil der
Transfermaschine mithilfe eines Schlauchs anschließen.
So kann die Verpackung abgekühlt werden. Der Schlauch muss mit einer Absperrvorrichtung
oder einem Ventil ausgestattet sein, um den Durchfluss der Entgasung zu regulieren.
VENTIL
DAMPFPHASE
ventil
FLÜSSIGKEITS-
PHASE
Anlage
zu entleeren
Schauglas
Kompressor

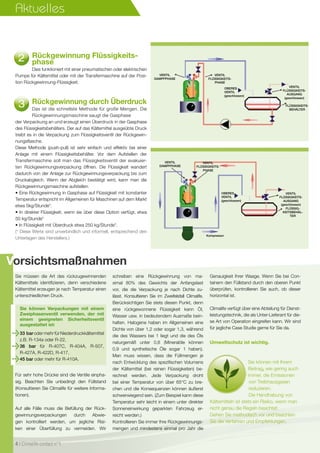

4. Sie müssen die Art des rückzugewinnenden
Kältemittels identifizieren, denn verschiedene
Kältemittel erzeugen je nach Temperatur einen
unterschiedlichen Druck.
Sie können Verpackungen mit einem
Zweiphasenventil verwenden, der mit
einem geeigneten Sicherheitsventil
ausgestattet ist:
33 bar oder mehr für Niederdruckkältemittel
z.B. R-134a oder R-22,
36 bar für R-407C, R-404A, R-507,
R-427A, R-422D, R-417,
45 bar oder mehr für R-410A.
Für sehr hohe Drücke sind die Ventile einpha-
sig. Beachten Sie unbedingt den Füllstand
(Konsultieren Sie Climalife für weitere Informa-
tionen).
Auf alle Fälle muss die Befüllung der Rück-
gewinnungsverpackungen durch Abwie-
gen kontrolliert werden, um jegliche Risi-
ken einer Überfüllung zu vermeiden. Wir
schreiben eine Rückgewinnung von ma-
ximal 80% des Gewichts der Anfangslast
vor, die die Verpackung je nach Dichte zu-
lässt. Konsultieren Sie im Zweifelsfall Climalife.
Berücksichtigen Sie stets diesen Punkt, denn
eine rückgewonnene Flüssigkeit kann Öl,
Wasser usw. in bedeutendem Ausmaße bein-
halten. Halogene haben im Allgemeinen eine
Dichte von über 1,2 oder sogar 1,3, während
die des Wassers bei 1 liegt und die des Öls
naturgemäß unter 0,8 (Mineralöle können
0,9 und synthetische Öle sogar 1 haben).
Man muss wissen, dass die Füllmengen je
nach Entwicklung des spezifischen Volumens
der Kältemittel (bei reinen Flüssigkeiten) be-
rechnet werden. Jede Verpackung droht
bei einer Temperatur von über 65°C zu bre-
chen und die Konsequenzen können äußerst
schwerwiegend sein. (Zum Beispiel kann diese
Temperatur sehr leicht in einem unter direkter
Sonneneinwirkung geparkten Fahrzeug er-
reicht werden.)
Kontrollieren Sie immer Ihre Rückgewinnungs-
mengen und mindestens einmal pro Jahr die
Genauigkeit Ihrer Waage. Wenn Sie bei Con-
tainern den Füllstand durch den oberen Punkt
überprüfen, kontrollieren Sie auch, ob dieser
horizontal ist.
Climalife verfügt über eine Abteilung für Dienst-
leistungstechnik, die als Unter-Lieferant für die-
se Art von Operation eingreifen kann. Wir sind
für jegliche Case Studie gerne für Sie da.
Vorsichtsmaßnahmen
Rückgewinnung Flüssigkeits-
phase
Dies funktioniert mit einer pneumatischen oder elektrischen
Pumpe für Kältemittel oder mit der Transfermaschine auf der Posi-
tion Rückgewinnung-Flüssigkeit.
Umweltschutz ist wichtig.
Aktuelles
4 I Climalife contact n°1
Rückgewinnung durch Überdruck
Das ist die schnellste Methode für große Mengen. Die
Rückgewinnungsmaschine saugt die Gasphase
der Verpackung an und erzeugt einen Überdruck in der Gasphase
des Flüssigkeitsbehälters. Der auf das Kältemittel ausgeübte Druck
treibt es in die Verpackung zum Flüssigkeitsventil der Rückgewin-
nungsflasche.
Diese Methode (push-pull) ist sehr einfach und effektiv bei einer
Anlage mit einem Flüssigkeitsbehälter. Vor dem Aufstellen der
Transfermaschine soll man das Flüssigkeitsventil der evakuier-
ten Rückgewinnungsverpackung öffnen. Die Flüssigkeit wandert
dadurch von der Anlage zur Rückgewinnungsverpackung bis zum
Druckabgleich. Wenn der Abgleich bestätigt wird, kann man die
Rückgewinnungsmaschine aufstellen.
• Eine Rückgewinnung in Gasphase auf Flüssigkeit mit konstanter
Temperatur entspricht im Allgemeinen für Maschinen auf dem Markt
etwa 5kg/Stunde*.
• In direkter Flüssigkeit, wenn sie über diese Option verfügt, etwa
50 kg/Stunde*
• In Flüssigkeit mit Überdruck etwa 250 kg/Stunde*.
(* Diese Werte sind unverbindlich und informell, entsprechend den
Unterlagen des Herstellers.)
Sie können mit Ihrem
Beitrag, wie gering auch
immer, die Emissionen
von Treibhausgasen
reduzieren.
Die Handhabung von
Kältemitteln ist stets ein Risiko, wenn man
nicht genau die Regeln beachtet:
Gehen Sie methodisch vor und beachten
Sie die Verfahren und Empfehlungen.
VENTIL
DAMPFPHASE
VENTIL
FLÜSSIGKEITS-
PHASE
Kompressor
OBERES
VENTIL
(geschlossen)
FLÜSSIG-
KEITSBEHÄL-
TER
VENTIL
FLÜSSIGKEITS-
AUSGANG
(geschlossen)
VENTIL
DAMPFPHASE
VENTIL
FLÜSSIGKEITS-
PHASE
FLÜSSIGKEITS-
BEHÄLTER
OBERES
VENTIL
(geschlossen)
VENTIL
FLÜSSIGKEITS-
AUSGANG
(geschlossen)

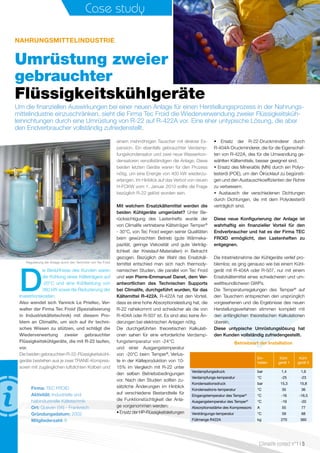

5. Case study
Ein-
heiten
Kühl-
gerät 1
Kühl-
gerät 2
Verdampfungsdruck bar 1,4 1,6
Verdampfungs-temperatur °C -25 -23
Kondensationsdruck bar 15,3 15,8
Kondensations-temperatur °C 35 36
Eingangstemperatur des Temper®
°C -16 -16,5
Ausgangstemperatur des Temper®
°C -19 -20
Absorptionsstärke des Kompressors A 55 77
Verdrängungs-temperatur °C 59 68
Füllmenge R422A kg 270 360
Betriebsart der Installation
Umrüstung zweier
gebrauchter
Um die finanziellen Auswirkungen bei einer neuen Anlage für einen Herstellungsprozess in der Nahrungs-
mittelindustrie einzuschränken, sieht die Firma Tec Froid die Wiederverwendung zweier Flüssigkeitsküh-
leinrichtungen durch eine Umrüstung von R-22 auf R-422A vor. Eine eher untypische Lösung, die aber
den Endverbraucher vollständig zufriedenstellt.
Nahrungsmittelindustrie
D
ie Bedürfnisse des Kunden waren
die Kühlung eines Kälteträgers auf
-20°C und eine Kühlleistung von
360 kW sowie die Reduzierung der
Investitionskosten.
Also wendet sich Yannick Le Priellec, Ver-
walter der Firma Tec Froid (Spezialisierung
in Industriekältetechnik) mit diesem Pro-
blem an Climalife, um sich auf ihr techni-
sches Wissen zu stützen, und schlägt die
Wiederverwertung zweier gebrauchter
Flüssigkeitskühlgeräte, die mit R-22 laufen,
vor.
Die beiden gebrauchten R-22-Flüssigkeitskühl-
geräte bestehen aus je zwei TRANE-Kompres-
soren mit zugänglichen luftdichten Kolben und
einem mehrröhrigen Tauscher mit direkter Ex-
pansion. Ein ebenfalls gebrauchter Verdamp-
fungskondensator und zwei neue Wasserkon-
densatoren vervollständigen die Anlage. Diese
beiden letzten Geräte waren für den Prozess
nötig, um eine Energie von 400 kW wiederzu-
erlangen. Im Hinblick auf das Verbot von neuen
H-FCKW vom 1. Januar 2010 sollte die Frage
bezüglich R-22 gelöst worden sein.
Mit welchem Ersatzkältemittel werden die
beiden Kühlgeräte umgerüstet? Unter Be-
rücksichtigung des Lastenhefts wurde der
von Climalife vertriebene Kälteträger Temper®
- 30°C, von Tec Froid wegen seiner Qualitäten
beim gewünschten Betrieb (gute Wärmeka-
pazität, geringe Viskosität und gute Verträg-
lichkeit der Kreislauf-Materialien) in Betracht
gezogen. Bezüglich der Wahl des Ersatzkäl-
temittel entschied man sich nach thermody-
namischen Studien, die parallel von Tec Froid
und von Pierre-Emmanuel Danet, dem Ver-
antwortlichen des Technischen Supports
bei Climalife, durchgeführt wurden, für das
Kältemittel R-422A. R-422A hat den Vorteil,
dass es eine hohe Absorptionsleistung hat, die
R-22 nahekommt und schwächer als die von
R-404A oder R-507 ist. Es sind also keine Än-
derungen bei elektrischen Anlagen nötig.
Die durchgeführten theoretischen Kalkulati-
onen sahen für eine erforderliche Verdamp-
fungstemperatur von -24°C
und einer Ausgangstemperatur
von -20°C beim Temper®
, Verlus-
te in der Kälteproduktion von 10-
15% im Vergleich mit R-22 unter
den selben Betriebsbedingungen
vor. Nach den Studien sollten zu-
sätzliche Änderungen im Hinblick
auf verschiedene Bestandteile für
die Funktionstüchtigkeit der Anla-
ge vorgenommen werden:
•ErsatzderHP-Flüssigkeitsleitungen
• Ersatz der R-22-Druckminderer durch
R-404A-Druckminderer, die für die Eigenschaf-
ten von R-422A, des für die Umwandlung ge-
wählten Kältemittels, besser geeignet sind.
• Ersatz des Mineralöls (MN) durch ein Polyo-
lesteröl (POE), um den Ölrücklauf zu begünsti-
gen und den Austauschkoeffizienten der Rohre
zu verbessern.
• Austausch der verschiedenen Dichtungen
durch Dichtungen, die mit dem Polyolesteröl
verträglich sind.
Diese neue Konfigurierung der Anlage ist
wahrhaftig ein finanzieller Vorteil für den
Endverbraucher und hat es der Firma TEC
FROID ermöglicht, den Lastenheften zu
entgegnen.
Die Inbetriebnahme der Kühlgeräte verlief pro-
blemlos; es ging genauso wie bei einem Kühl-
gerät mit R-404A oder R-507, nur mit einem
Ersatzkältemittel eines schwächeren und um-
weltfreundlicheren GWPs.
Die Temperaturregelungen des Temper®
auf
den Tauschern entsprechen den ursprünglich
vorgesehenen und die Ergebnisse des neuen
Herstellungsverfahren stimmen komplett mit
den anfänglichen theoretischen Kalkulationen
überein.
Diese untypische Umrüstungslösung hat
den Kunden vollständig zufriedengestellt.
Firma: TEC FROID
Aktivität: Industrielle und
halbindustrielle Kältetechnik
Ort: Queven (56) - Frankreich
Gründungsdatum: 2002
Mitgliederzahl: 6
Regulierung der Anlage durch den Techniker von Tec Froid
Climalife contact n°1 I 5
Flüssigkeitskühlgeräte

6. Case study
Umrüstung einer Eiswassergruppe
von 1,2 MW im Pariser Opernviertel
Parabis Froid Industriel ist sich einer möglichen R-22-Verknappung ab 2010 bewusst
und informiert seine Kunden über die Herausforderungen; er empfiehlt eine dreistufi-
ge Umrüstung der Eiswassergruppe auf R-427A, das ein modernes Bürogebäude von
10.000 m² versorgen kann. Eine geschickt durchgeführte Umrüstung, die der Umwelt-
politik von Icade Eurogem genau entspricht.
I
cade Eurogem und seine Abteilung für
Facility Management sind für die Ver-
waltung des Antin-Gebäudes in der
Rue d’Antin in Pariser Opernviertel ver-
antwortlich. Herr Bakkti, der Manager des
Standorts, bemüht sich, im Rahmen seiner
Umweltpolitik an die Zukunft gelassen he-
ranzugehen und hat sich zur Umrüstung
seiner Eiswasser-Anlage an Parabis Froid
Industriel gewandt, um den Komfort dieses
Gebäudes zu garantieren.
Die Eiswasser-Gruppe Climaveneta besteht aus
drei Kreisläufen. Jeder von ihnen enthält einen
Kolbenkompressor vom Typ Refcomp mit 8 Zy-
lindern und einer Kühlleistung von 400 kW pro
Einheit. Das sind insgesamt 1,2 MW.
Seit Anfang 2008 macht Parabis Froid Industri-
el, vertreten durch Herrn Aubéri Lecat, seinen
Kunden Icade Eurogem auf die Risiken der R-
22-Verknappung aufmerksam und schlägt eine
Umrüstung in 3 Schritten vor, um den Bewoh-
nern des Gebäudes keine Unannehmlichkeiten
zu verursachen und die Kosten des Retrofits
aufzuteilen. Icade Eurogem nimmt den Vorschlag
an. «Wenn man jetzt handelt, kann man im
Fall eines Lecks in der Anlage die Risiken be-
schränken», betont Herr Bakkti.
Die erste Etappe der Umrüstung fand im Sep-
tember 2008 für den Kreislauf Nr. 3 statt, die
zweite im Juni 2009 und die dritte ist für Anfang
2010 vorgesehen. Sehen wir uns nun die Metho-
den dieses Retrofits an:
Firma:
PARABIS FROID INDUSTRIEL
Aktivität:
Industrielle Kältetechnik und Klimaanlagen
Ort: La Courneuve (93) - Frankreich
Gründungsdatum: 1974
Mitgliederzahl: 6
Ein Umrüstungs-
verfahren in 4
Phasen:
DIENSTLEISTUNGSSEKTOR
Die Firma Parabis Froid Industriel
macht zunächst eine vollständi-
ge Bestandsaufnahme der Anlage
zur Festsetzung der Leistungen und führt
dann eine periodische Öldiagnose durch.
Herr Lecat unterstreicht: "Ich erkläre meinen
Kunden, dass die Ölentnahme sehr wichtig sei,
dies wird uns zeigen, ob die Anlage in gutem
Zustand ist; das ist wie eine präoperative Blut-
entnahme." Eine gründliche Lecksuche wird pa-
rallel dazu durchgeführt und ermöglicht eventuelle
Reparaturen vorherzusehen. In diesem Stadium
werden alle Daten zwecks thermodynamischer
Modellierung des Systems an Climalife weiterge-
geben, um das am besten geeignete Kältemittel
zu bestimmen. Das R-427A wird wegen seiner
Energie- und Kühlleistungen in Betracht gezo-
gen.
Signalschild des Systems
Eiswasser-Gruppe
6 I Climalife contact n°1
Joël Poiret, Kältetechniker bei Pa-
rabis, erledigt die Sicherheitsvor-
kehrungen der Anlage und sammelt
die Kältemittelmenge des R-22 in Anlagen-
flaschen. Der Kompressor wird zuerst entleert
und dann für eine mechanische Revision wieder
geöffnet (Ersatz der Verschleißteile, der Ventile,
Federn und Neoprendichtungen).
Die 4 Trockner-Patronen werden ausgetauscht,
der Kompressor wird mit 20 Litern Polyolesteröl
MOBIL EAL Arctic 68 aufgeladen und die Anlage
evakuiert.
Um ein Maximum an Rest-Mineralöl aus dem
Kältekreis zu erhalten, werden für 24-30 Stunden
effektiven Betriebs 52 kg R-22 in die Anlage ein-
geführt. Dann werden die Zähler abgelesen.
Die Anlage wird nochmals auf Si-
cherheit überprüft, man gewinnt das
R-22 in Recycling-Flaschen, und
wiegt die Menge ab. Das zurückgewonnene
R-22 wird zusammen mit dem korrekt ausge-
füllten Schein zur Abfallweiterverfolgung zwecks
Wiederaufbereitung an Climalife weitergeleitet.
Der Kompressor wird erneut mit Öl befüllt und
man wechselt zum zweiten Mal die Trockner-Pa-
tronen. Nach einer Evakuierung wird das Ersatz-
kältemittel R-427A auf 95% der Nennfüllmenge
der Anlage, d.h. 50 kg, eingefüllt. Die Anlage kann
wieder in Betrieb gehen, es wird lediglich eine Re-
gelung des Druckminderers durchgeführt. Eine
sehr sorgfältige Lecksuche wird durchgeführt,
um optimale Dichtheit der Anlage zu gewährleis-
ten; es wird ein Schild an der Anlage angebracht,
wie es die geltende Gesetzgebung vorsieht. Es
wird eine letzte Ablesung vorgenommen (auf Ba-
sis der anfänglich durchgeführten), um die Leis-
tungen zu vergleichen.

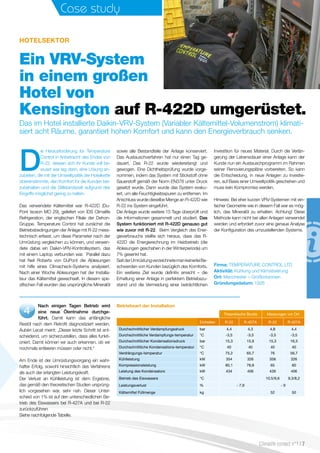

7. Nach einigen Tagen Betrieb wird
eine neue Ölentnahme durchge-
führt. Damit kann das anfängliche
Restöl nach dem Retrofit diagnostiziert werden.
Aubéri Lecat meint: „Dieser letzte Schritt ist ent-
scheidend, um sicherzustellen, dass alles funkti-
oniert. Damit können wir auch erkennen, ob wir
nochmals entleeren müssen oder nicht.“
Am Ende ist der Umrüstungsvorgang ein wahr-
hafter Erfolg, sowohl hinsichtlich des Verfahrens
als auch der erlangten Leistungskraft.
Der Verlust an Kühlleistung ist dem Ergebnis,
das gemäß den theoretischen Studien ursprüng-
lich vorgesehen war, sehr nah. Dieser Unter-
schied von 1% ist auf den unterschiedlichen Be-
trieb des Eiswassers bei R-427A und bei R-22
zurückzuführen
Siehe nachfolgende Tabelle.
Betriebsart der Installation
Case study
Theoretische Studie Messungen vor Ort
Einheiten R-22 R-427A R-22 R-427A
Durchschnittlicher Verdampfungsdruck bar 4,4 4,3 4,8 4,4
Durchschnittliche Verdampfungs-temperatur °C -3,5 -3,5 -3,5 -3,5
Durchschnittlicher Kondensationsdruck bar 15,3 15,9 15,3 16,3
Durchschnittliche Kondensations-temperatur °C 40 40 40 40
Verdrängungs-temperatur °C 75,2 65,7 76 56,7
Kühlleistung kW 354 326 358 326
Kompressionsleistung kW 80,1 78,8 65 60
Leistung des Kondensators kW 434 406 439 406
Betrieb des Eiswassers °C 10,5/9,6 9,3/8,2
Leistungsverlust % - 7,9 - 9
Kältemittel Füllmenge kg 52 50
Ein VRV-System
in einem großen
Hotel von
Kensington auf R-422D umgerüstet.
Das im Hotel installierte Daikin-VRV-System (Variabler Kältemittel-Volumenstrom) klimati-
siert acht Räume, garantiert hohen Komfort und kann den Energieverbrauch senken.
Hotelsektor
D
ie Herausforderung für Temperature
Control in Anbetracht des Endes von
R-22, dessen sich ihr Kunde voll be-
wusst war lag darin, eine Lösung an-
zubieten, die mit der Umweltpolitik der Hotelkette
übereinstimmte, den Komfort für die Kunden bei-
zubehalten und die Stillstandszeit aufgrund des
Eingriffs möglichst gering zu halten.
Das verwendete Kältemittel war R-422D (Du-
Pont Isceon MO 29), geliefert von IDS Climalife
Refrigeration, der englischen Filiale der Dehon-
Gruppe. Temperature Control hat zunächst die
Betriebsbedingungen der Anlage mit R-22 mess-
technisch erfasst, um diese Parameter nach der
Umrüstung vergleichen zu können, und verwen-
dete dabei ein Daikin-VRV-Kontrollsystem, das
mit einem Laptop verbunden war. Parallel dazu
hat Neil Roberts von DuPont die Ablesungen
mit hilfe eines Climacheck-Systems analysiert.
Nach einer Woche Ablesungen hat der Installa-
teur das Kältemittel gewechselt. In diesem spe-
zifischen Fall wurden das ursprüngliche Mineralöl
sowie alle Bestandteile der Anlage konserviert.
Das Austauschverfahren hat nur einen Tag ge-
dauert. Das R-22 wurde wiedererlangt und
gewogen. Eine Dichtheitsprüfung wurde vorge-
nommen, indem das System mit Stickstoff ohne
Sauerstoff gemäß der Norm EN378 unter Druck
gesetzt wurde. Dann wurde das System evaku-
iert, um alle Feuchtigkeitsspuren zu entfernen. Im
Anschluss wurde dieselbe Menge an R-422D wie
R-22 ins System eingeführt.
Die Anlage wurde weitere 15 Tage überprüft und
die Informationen gesammelt und studiert. Das
System funktioniert mit R-422D genauso gut
wie zuvor mit R-22. Beim Vergleich des Ener-
gieverbrauchs stellte sich heraus, dass das R-
422D die Energierechnung im Heizbetrieb (die
Ablesungen geschahen in der Winterperiode) um
7% gesenkt hat.
SeitderUmrüstungverzeichnetemankeinerleiBe-
schwerden von Kunden bezüglich des Komforts.
Ein weiteres Ziel wurde definitiv erreicht – die
Erhaltung einer Anlage in perfektem Betriebszu-
stand und die Vermeidung einer beträchtlichen
Investition für neues Material. Durch die Verlän-
gerung der Lebensdauer einer Anlage kann der
Kunde nun ein Austauschprogramm im Rahmen
seiner Renovierungspläne vorbereiten. So kann
die Entscheidung, in neue Anlagen zu investie-
ren, auf Basis einer Umweltpolitik geschehen und
muss kein Kompromiss werden.
Hinweis: Bei eher kurzen VRV-Systemen mit ein-
facher Geometrie wie in diesem Fall war es mög-
lich, das Mineralöl zu erhalten. Achtung! Diese
Methode kann nicht bei allen Anlagen verwendet
werden und erfordert zuvor eine genaue Analyse
der Konfiguration des umzustellenden Systems.
Firma: Temperature Control Ltd
Aktivität: Kühlung und Klimatisierung
Ort: Manchester – Großbritannien
Gründungsdatum: 1926
Climalife contact n°1 I 7

8. 2
Prozess
Rückgewinnung, Aufarbeitung und E
der Kältemittel: Lösungen und Angeb
Beschreibung des Kreislaufs eines Kältemittels: Von der Sam
Nehmen wir R22 als unser Beispiel:
Das Kältemittel R-22 wird aus den Kälte- oder
Klimaanlagen in grünen Verpackungen (speziell
für diesen Einsatz) gesammelt und dann zu un-
seren Industrieanlagen zur weiteren Behandlung
transportiert.
Beim Empfang der Rückgewinnungsverpa-
ckungen identifiziert der Gabelstaplerfahrer
das zurückgesandte Produkt dank der Doku-
mente auf allen unseren Verpackungen (z.B.
Schein zur Weiterverfolgung der Abfälle und
Karteikarte in Frankreich), dann leitet er diese
Dokumente an den Service für Rückverfolgbar-
keit weiter. Die Verpackungen reisen dann in die
Aufarbeitungswerkstatt (Foto 1).
Für jede Einheit (Foto 2) wird die Menge an R-22
in der Rückgewinnungsverpackung abgewogen
und dann die Art des Produktes analysiert (Foto
3), um zu bestimmen, ob es aufgearbeitet wer-
den kann oder nicht.
Bei diesen zwei ersten Schritten kann auch über-
prüft werden, ob das Produkt den vom Kunden
gelieferten Informationen entspricht.
Wenn der Reinheitsgrad des analysierten R-22
95% oder höher ist, kann das Produkt aufge-
arbeitet werden und der gesamte Inhalt der
Rückgewinnungsflasche wird in eine spezifische
Anlage (Batch von 4-8 Tonnen) zur Aufarbeitung
entleert (Foto 4).
Wenn der Reinheitsgrad unter 95% liegt oder
das R-22 zu verschmutzt ist (z.B. durch Vermi-
schung mit anderen Kältemitteln), kann das Pro-
Die Herangehensweise von Climalife: Ein Team von Fachle
um alle Eingriffe gemäß Ihren Bedürfnissen anzuo
S
eit 1980 entwickelt die Dehon-Grup-
pe als Vorreiter eine Methode für das
Rückgewinnen und Recyceln von Käl-
temitteln an ihrem Standort Bry sur
Marne (94) in Frankreich.
Das Verfahren wurde 1990 industrialisiert und
auf die verschiedenen Produktionsstätten aus-
gedehnt. Heute bieten wir von Climalife aufgrund
unseres Know-how und unserer Erfahrung im
Bereich der Kältetechnik diese Dienste in jedem
europäischen Land an, in dem unsere Marke ein-
geführt wurde: Frankreich, Großbritannien, Spa-
nien, Italien, Belgien, Niederlande, Deutschland,
Ungarn, Schweiz und Schweden.
8 I Climalife contact n°1
Audit des Standorts:
• Art des Produktes und Quantifizierung
• Zugänglichkeit des Standorts
• Präventionsplan und Risikenanalyse
• Hilfe zur Umsetzung des Lastenheftes
Entleerung der Anlage:
• benötigte Materialien (Pumpen, Schläuche,
Verpackungen)
• qualifiziertes Personal
Reinigung / Behandlung der Anlage :
• Mechanisch oder chemisch
Verwaltung der Abfälle:
• Administrative vorschriftsmäßige Weiterverfolgung (Nachverfolgbar
• Sammlung (Bereitstellung von Verpackungen, Logistiksupport)
• Analyse (Identifizierung des Produktes durch unsere Labors)
• Aufwertung (Recycling und Aufarbeitung)
• Beseitigung (Weitergabe an Sub-Unternehmer je nach Art des Pro
Was versteht man unter Rückgewinnung,
Recycling oder Aufarbeitung?
«Rückgewinnung»: Dies bezeichnet die Samm-
lung und Lagerung von Kältemitteln aus Produk-
ten, Anlagen oder Behältern während ihrer War-
tung und vor ihrer Entsorgung,
«Recycling»: Dies bezeichnet die Wiederver-
wendung eines Kältemittels, das infolge eines
gründlichen Reinigungsverfahrens rückgewon-
nen wurde.
«Aufarbeitung»: Dies bezeichnet die Wieder-
aufbereitung eines Kältemittels (regulierter Stoff),
das zurückgewonnen wurde, um gleichwertige
Leistungen wie die des reinen Stoffs zu zeigen,
und zwar in Hinsicht auf die vorgesehene Ver-
wendung.

9. 1
3 4 5 6 7 8
Entsorgung
bote

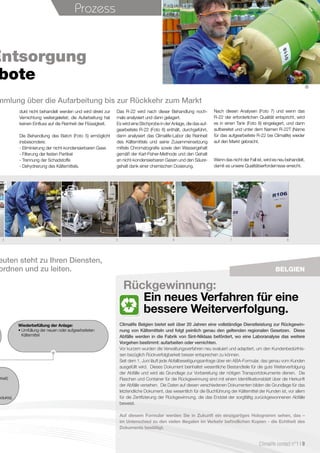

mmlung über die Aufarbeitung bis zur Rückkehr zum Markt
dukt nicht behandelt werden und wird direkt zur
Vernichtung weitergeleitet; die Aufarbeitung hat
keinen Einfluss auf die Reinheit der Flüssigkeit.
Die Behandlung des Batch (Foto 5) ermöglicht
insbesondere:
- Eliminierung der nicht-kondensierbaren Gase
- Filterung der festen Partikel
- Trennung der Schadstoffe
- Dehydrierung des Kältemittels.
Das R-22 wird nach dieser Behandlung noch-
mals analysiert und dann gelagert.
Es wird eine Stichprobe in der Anlage, die das auf-
gearbeitete R-22 (Foto 6) enthält, durchgeführt,
dann analysiert das Climalife-Labor die Reinheit
des Kältemittels und seine Zusammensetzung
mittels Chromatografie sowie den Wassergehalt
gemäß der Karl-Fisher-Methode und den Gehalt
an nicht-kondensierbaren Gasen und den Säure-
gehalt dank einer chemischen Dosierung.
Nach diesen Analysen (Foto 7) und wenn das
R-22 der erforderlichen Qualität entspricht, wird
es in einen Tank (Foto 8) eingelagert, und dann
aufbereitet und unter dem Namen R-22T (Name
für das aufgearbeitete R-22 bei Climalife) wieder
auf den Markt gebracht.
Wenn das nicht der Fall ist, wird es neu behandelt,
damit es unsere Qualitätserfordernisse erreicht.
Rückgewinnung:
Ein neues Verfahren für eine
bessere Weiterverfolgung.
Climalife Belgien bietet seit über 20 Jahren eine vollständige Dienstleistung zur Rückgewin-
nung von Kältemitteln und folgt peinlich genau den geltenden regionalen Gesetzen. Diese
Abfälle werden in die Fabrik von Sint-Niklaas befördert, wo eine Laboranalyse das weitere
Vorgehen bestimmt: aufarbeiten oder vernichten.
Vor kurzem wurden die Verwaltungsverfahren neu evaluiert und adaptiert, um den Kundenbedürfnis-
sen bezüglich Rückverfolgbarkeit besser entsprechen zu können.
Seit dem 1. Juni läuft jede Abfallbeseitigungsanfrage über ein ABA-Formular, das genau vom Kunden
ausgefüllt wird. Dieses Dokument beinhaltet wesentliche Bestandteile für die gute Weiterverfolgung
der Abfälle und wird als Grundlage zur Vorbereitung der nötigen Transportdokumente dienen. Die
Flaschen und Container für die Rückgewinnung sind mit einem Identifikationsblatt über die Herkunft
der Abfälle versehen. Die Daten auf diesen verschiedenen Dokumenten bilden die Grundlage für das
letztendliche Dokument, das wesentlich für die Buchführung der Kältemittel der Kunden ist, vor allem
für die Zertifizierung der Rückgewinnung, die das Endziel der sorgfältig zurückgewonnenen Abfälle
beweist.
Auf diesem Formular werden Sie in Zukunft ein einzigartiges Hologramm sehen, das –
im Unterschied zu den vielen illegalen im Verkehr befindlichen Kopien - die Echtheit des
Dokuments bestätigt.
Prozess
Belgien
euten steht zu Ihren Diensten,
ordnen und zu leiten.
Climalife contact n°1 I 9
rkeit)
odukts).
Wiederbefüllung der Anlage:
• Umfüllung der neuen oder aufgearbeiteten
Kältemittel

10. 21/08/09 12:22:20
Produkte

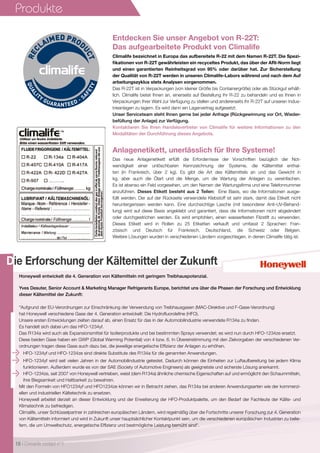

Die Erforschung der Kältemittel der Zukunft
Honeywell entwickelt die 4. Generation von Kältemitteln mit geringem Treibhauspotenzial.
Yves Desuter, Senior Account Marketing Manager Refrigerants Europe, berichtet uns über die Phasen der Forschung und Entwicklung
dieser Kältemittel der Zukunft:
Aufgrund der EU-Verordnungen zur Einschränkung der Verwendung von Treibhausgasen (MAC-Direktive und F-Gase-Verordnung)
hat Honeywell verschiedene Gase der 4. Generation entwickelt: Die Hydrofluorolefine (HFO).
Unsere ersten Entwicklungen zielten darauf ab, einen Ersatz für das in der Automobilindustrie verwendete R134a zu finden.
Es handelt sich dabei um das HFO-1234yf.
Das R134a wird auch als Expansionsmittel für Isolierprodukte und bei bestimmten Sprays verwendet; es wird nun durch HFO-1234ze ersetzt.
Diese beiden Gase haben ein GWP (Global Warming Potential) von 4 bzw. 6. In Übereinstimmung mit den Zielvorgaben der verschiedenen Ver-
ordnungen tragen diese Gase auch dazu bei, die jeweilige energetische Effizienz der Anlagen zu erhöhen.
Anlagenetikett, unerlässlich für Ihre Systeme!
Climalife bezeichnet in Europa das aufbereitete R-22 mit dem Namen R-22T. Die Spezi-
fikationen von R-22T gewährleisten ein recyceltes Produkt, das über der ARI-Norm liegt
und einen garantierten Reinheitsgrad von 95% oder darüber hat. Zur Sicherstellung
der Qualität von R-22T werden in unseren Climalife-Labors während und nach dem Auf
arbeitungszyklus stets Analysen vorgenommen.
Das R-22T ist in Verpackungen (von kleiner Größe bis Containergröße) oder als Stückgut erhält-
lich. Climalife bietet Ihnen an, einerseits auf Bestellung Ihr R-22 zu behandeln und es Ihnen in
Verpackungen Ihrer Wahl zur Verfügung zu stellen und andererseits Ihr R-22T auf unseren Indus-
trieanlagen zu lagern. Es wird dann ein Lagervertrag aufgesetzt.
Unser Serviceteam steht Ihnen gerne bei jeder Anfrage (Rückgewinnung vor Ort, Wieder-
befüllung der Anlage) zur Verfügung.
Kontaktieren Sie Ihren Handelsvertreter von Climalife für weitere Informationen zu den
Modalitäten der Durchführung dieses Angebots.
Entdecken Sie unser Angebot von R-22T:
Das aufgearbeitete Produkt von Climalife
10 I Climalife contact n°1
HFO-1234yf und HFO-1234ze sind direkte Substitute des R134a für die genannten Anwendungen.
HFO-1234yf wird seit vielen Jahren in der Automobilindustrie getestet. Dadurch können die Einheiten zur Luftaufbereitung bei jedem Klima
funktionieren. Außerdem wurde es von der SAE (Society of Automotive Engineers) als geeignetste und sicherste Lösung anerkannt.
HFO-1234ze, seit 2007 von Honeywell vertrieben, weist (dem R134a) ähnliche chemische Eigenschaften auf und ermöglicht den Schaummitteln,
ihre Biegsamkeit und Haltbarkeit zu bewahren.
Mit den Formeln von HFO1234yf und HFO1234ze können wir in Betracht ziehen, das R134a bei anderen Anwendungsarten wie der kommerzi-
ellen und industriellen Kältetechnik zu ersetzen.
Honeywell arbeitet derzeit an dieser Entwicklung und der Erweiterung der HFO-Produktpalette, um den Bedarf der Fachleute der Kälte- und
Klimatechnik zu befriedigen.
Climalife, unser Schlüsselpartner in zahlreichen europäischen Ländern, wird regelmäßig über die Fortschritte unserer Forschung zur 4. Generation
von Kältemitteln informiert und wird in Zukunft unser hauptsächlicher Kontaktpunkt sein, um die verschiedenen europäischen Industrien zu belie-
fern, die um Umweltschutz, energetische Effizienz und bestmögliche Leistung bemüht sind.
Das neue Anlagenetikett erfüllt die Erfordernisse der Vorschriften bezüglich der Not-
wendigkeit einer unlöschbaren Kennzeichnung der Systeme, die Kältemittel enthal-
ten (in Frankreich, über 2 kg). Es gibt die Art des Kältemittels an und das Gewicht in
kg, aber auch die Ölart und die Menge, um die Wartung der Anlagen zu vereinfachen.
Es ist ebenso ein Feld vorgesehen, um den Namen der Wartungsfirma und eine Telefonnummer
anzuführen. Dieses Etikett besteht aus 2 Teilen: Eine Basis, wo die Informationen ausge-
füllt werden. Der auf der Rückseite verwendete Klebstoff ist sehr stark, damit das Etikett nicht
heruntergerissen werden kann. Eine durchsichtige Lasche (mit besonderer Anti-UV-Behand-
lung) wird auf diese Basis angeklebt und garantiert, dass die Informationen nicht abgeändert
oder durchgestrichen werden. Es wird empfohlen, einen wasserfesten Filzstift zu verwenden.
Dieses Etikett wird in Rollen zu 25 Etiketten verkauft und umfasst 2 Sprachen: Fran-
zösisch und Deutsch für Frankreich, Deutschland, die Schweiz oder Belgien.
Weitere Lösungen wurden in verschiedenen Ländern vorgeschlagen, in denen Climalife tätig ist.

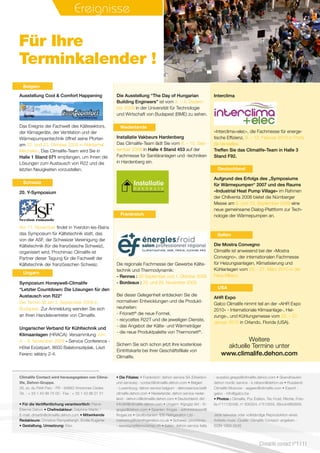

11. Evénements
Ausstellung Cool Comfort Happening
20. Y-Symposium
Symposium Honeywell-Climalife
“Letzter Countdown: Die Lösungen für den
Austausch von R22“
Der Termin ist am 3. September 2009 in
Budapest. Zur Anmeldung wenden Sie sich
an Ihren Handelsvertreter von Climalife.
Ungarischer Verband für Kühltechnik und
Klimaanlagen (HRACA): Versammlung vom
4. - 6. November 2009 - Service Conference -
Hôtel Ezüstpart, 8600 Balatonszéplak, Liszt
Ferenc sétány 2-4.
Ereignisse
Climalife Contact wird herausgegeben von Clima-
life, Dehon-Gruppe.
26, av. du Petit Parc - FR - 94683 Vincennes Cedex
Tel. : + 33 1 43 98 75 00 - Fax : + 33 1 43 98 21 51
• Für die Veröffentlichung verantwortlich: Pierre-
Etienne Dehon • Chefredakteur: Delphine Martin /
E-mail: dmartin@climalife.dehon.com • Mitwirkende
Redakteure: Christine Rampelbergh, Emilie Kugener
• Gestaltung, Umsetzung: Elao
• Die Filiales: • Frankreich: dehon service SA (Direktion
und services) - contact@climalife.dehon.com • Belgien
- Luxemburg: dehon service belgium - dehonservice.be@
climalife.dehon.com • Niederlande: dehon service neder-
land - dehon.nl@climalife.dehon.com • Deutschland: dkf -
infodkf@climalife.dehon.com • Ungarn: frigogáz kkt - fri-
gogaz@dehon.com • Spanien: friogas - administracion@
friogas.es • Großbritanien: IDS Refrigeration Ltd -
marketing@idsrefrigeration.co.uk • Schweiz: prochimac
- secretariat@prochimac.ch • Italien: dehon service italia
- eusebio.greppi@climalife.dehon.com • Skandinavien:
dehon nordic service - k.nilsson@dehon.se • Russland:
Climalife Moscow - aageev@climalife.com • Export :
galco - info@galco.be
• Photos : Climalife, Pyc Edition, Tec Froid, Ritchie, Foto-
lia n°11132436, n° 830324, n°513555, IStock4862659.
Jede teilweise oder vollständige Reproduktion eines
Artikels muss «Quelle: Climalife Contact» angeben. -
ISSN 1263-5545
Die Ausstellung “The Day of Hungarian
Building Engineers” ist vom 3. – 4. Dezem-
ber 2009 in der Universität für Technologie
und Wirtschaft von Budapest (BME) zu sehen.
Installatie Vakbeurs Hardenberg
Das Climalife-Team lädt Sie vom 8. – 10. Sep-
tember 2009 in Halle 4 Stand 453 auf der
Fachmesse für Sanitäranlagen und -techniken
in Hardenberg ein.
Interclima
Die Mostra Convegno
Climalife ist anwesend bei der «Mostra
Convegno», der internationalen Fachmesse
für Heizungsanlagen, Klimatisierung und
Kühlanlagen vom 23. - 27. März 2010 in der
Fiera Milano.
AHR Expo
Galco Climalife nimmt teil an der «AHR Expo
2010» - Internationale Klimaanlage-, Hei-
zungs-, und Kühlungsmesse vom 25. – 27.
Januar 2010 in Orlando, Florida (USA).
Weitere
aktuelle Termine unter
www.climalife.dehon.com
Aufgrund des Erfolgs des „Symposiums
für Wärmepumpen“ 2007 und des Raums
«Industrial Heat Pump Village» im Rahmen
der Chillventa 2008 bietet die Nürnberger
Messe am 9. und 10. September 2009 eine
neue gemeinsame Dialog-Plattform zur Tech-
nologie der Wärmepumpen an.
Belgien
Schweiz
Ungarn
Niederlande
Frankreich
Italien
Deutschland
USA
Für Ihre
Terminkalender !
Climalife contact n°1 I 11
Das Ereignis der Fachwelt des Kältesektors,
der Klimageräte, der Ventilation und der
Wärmepumpentechnik öffnet seine Pforten
am 22. und 23. Oktober 2009 in Nekkerhal
Mechelen. Das Climalife-Team wird Sie in
Halle 1 Stand 071 empfangen, um Ihnen die
Lösungen zum Austausch von R22 und die
letzten Neuigkeiten vorzustellen.
Am 11. November findet in Yverdon-les-Bains
das Symposium für Kältetechnik statt, das
von der ASF, der Schweizer Vereinigung der
Kältetechnik (für die französische Schweiz),
organisiert wird. Prochimac Climalife ist
Partner dieser Tagung für die Fachwelt der
Kältetechnik der französischen Schweiz. Die regionale Fachmesse der Gewerbe Kälte-
technik und Thermodynamik:
- Rennes : 30 September und 1. Oktober 2009
- Bordeaux : 25. und 26. November 2009
Bei dieser Gelegenheit entdecken Sie die
normativen Entwicklungen und die Produkt-
neuheiten:
- Frionett®
die neue Formel,
- recyceltes R22T und die jeweiligen Dienste,
- das Angebot der Kälte- und Wärmeträger
- die neue Produktpalette von Thermonett®
.
Sichern Sie sich schon jetzt Ihre kostenlose
Eintrittskarte bei Ihrer Geschäftsfiliale von
Climalife.
«Interclima+elec», die Fachmesse für energe-
tische Effizienz, 9. – 12. Februar 2010 in Porte
de Versailles.
Treffen Sie das Climalife-Team in Halle 3
Stand F92.

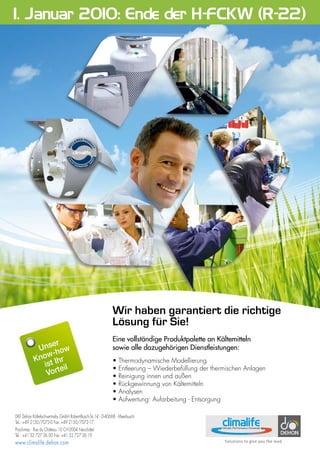

12. Sans titre-3 2 21/08/09 12:22:20
Wir haben garantiert die richtige
Lösung für Sie!
Eine vollständige Produktpalette an Kältemitteln
sowie alle dazugehörigen Dienstleistungen:
• Thermodynamische Modellierung
• Entleerung – Wiederbefüllung der thermischen Anlagen
• Reinigung innen und außen
• Rückgewinnung von Kältemitteln
• Analysen
• Aufwertung: Aufarbeitung - Entsorgung
DKF Dehon Kältefachvertriebs GmbH Robert-Bosch-Str.14 - D-40668 - Meerbusch
Tel.: +49 2150/7073-0 Fax: +49 2150/7073-17
Prochimac - Rue du Château 10 CH-2004 Neuchâtel
Tel.: +41 32 727 36 00 Fax: +41 32 727 36 19
www.climalife.dehon.com
1. Januar 2010: Ende der H-FCKW (R-22)
Unser
Know-how
ist Ihr
Vorteil
